Обзор и тест материнской платы asus gryphon z97

Материнские платы для процессоров AMD

Появление на рынке процессоров AMD Ryzen привела производителей системных плат к необходимости выпуска новых моделей, поддерживающих все возможности современных чипсетов.

Тем более что серия Ryzen при наличии подходящей «материнки» способна показать результаты, не уступающие Intel Core i7 и даже иногда их превосходящие. Специально для повышения эффективности процессоров компания Asus выпустила несколько плат в различных ценовых диапазонах.

Crosshair VI Hero

Топовая версия Crosshair VI Hero за 19000 руб. укомплектована высокопроизводительным звуковым чипом и настраиваемой подсветкой.

Среди её плюсов – наличие огромного количества разъёмов (8 USB 3.1, 4 USB 2.0, четыре для установки памяти и по три PCIe х16 и PCIe x1)

Ещё одно важное преимущество – наличие встроенных модулей Wi-Fi и Bluetooth. Также стоит отметить наличие у платы гигабитного сетевого контроллера и эффективной системы охлаждения

Рис. 7. Crosshair VI Hero – высокая цена, большие возможности.

АSUS Prime X370-PRO

Все остальные возможности, включая разгон чипсетов, встроенную звуковую карту с отличным звучанием и подсветкой, здесь остались. А дополнительным преимуществом можно назвать усиленные крепления PCIe, позволяющие устанавливать в них достаточно тяжёлые комплектующие.

Рис. 8. АSUS Prime X370-PRO – ещё одна стильная модель с логотипом, но уже для чипсетов AMD.

Серия Prime B350

Серия материнских плат Prime B350, в которую входят модели со средней ценой около 6000 руб., обеспечивает установку четырёх слотов ОЗУ (DDR4), разгон процессоров и подключение шести накопителей SATA (со скоростью передачи данных до 6 Гбит/с).

Несмотря на меньшую стоимость, эти устройства поддерживают большинство возможностей дорогих версий, включая повышенную прочность портов PCIe и защиту от перенапряжения.

Рис. 9. Prime B350M-A – бюджетный вариант для процессоров Ryzen.

ASUS M5A97 R2.0

При необходимости покупки новой системной платы для чипсета, рассчитанного на установку в сокет АМ3+ (например, для улучшения возможностей уже имеющегося компьютера, процессор от которого остался старым), стоит обратить внимание на модель M5A97 R2.0. Несмотря на отсутствие поддержки DDR4, характеристики этой платы Asus впечатляющие:

  • поддержка памяти объёмом до 32 Гб;
  • звук в формате 5.1 и 7.1, позволяющий использовать компьютер в качестве полноценного домашнего кинотеатра;
  • шесть разъёмов для накопителей SATA;
  • большое количество портов USB;
  • невысокая цена (около 5000 руб.).

К недостаткам модели, кроме работы только с DDR3 и DDR3L, можно отнести отсутствие достаточного числа слотов USB 3.0.

И всё же для игрового компьютера она вполне подходит. А для ПК, который в основном предназначен для работы (но с возможностью периодического запуска игровых приложений) и вообще является идеальным вариантом.

Рис. 10. M5A97 R2.0 – вариант для чипсетов со слотом AM3+.

Рекордная производительность процессора Intel Core седьмого поколения

Абсолютно новая материнская плата ROG Maximus IX Apex является инновационной моделью серии ROG. Новинка возвращает игроков к истокам бренда Republic of Gamers, элитному сообществу энтузиастов, стремящихся добиться максимальной производительности компьютера. Материнская плата ROG Maximus IX Apex позволит выйти за рамки привычных вещей. С помощью данной материнской платы уже установлено 8 мировых рекордов (WRs) и занято 13 глобальных первых мест (GFPs) в популярных бенчмарках. Материнская плата ROG Maximus IX Apex смогла разогнать процессор Intel Core i7-7700K до рекордного уровня — до 7,383 ГГц с одним активным ядром и до 7,328 ГГц с четырьмя активными ядрами. При этом частота BCLK составила 584 МГц, а частота оперативной памяти достигла 5041 МГц.

2D-бенчмарки

Категория

Категория

Категория

PiFast

8с72мс

WR

SuperPi1M

4 с937мс

WR

SuperPi32M

4мин17с500мс

WR

CinebenchR11.5 — 4x

16,73

GFP

CinebenchR15 — 4x

1515

GFP

Geekbench3 multi — x4

29463

GFP

GPUPI for CPU – 1B x4

225643

GFP

HWBOT Prime — 4x

8471

GFP

wPrime32M — 4x

2с891мс

GFP

wPrime1024M — 4x

1мин31 с516мс

GFP

XTU — 4x

2301

GFP

Бенчмарки прошлых поколений

Категория

Категория

Aquamark

1x GPU

652098

GFP

3DMark2001 SE

1x GPU

212326

WR

3DMark03

1x GPU

351557

WR

2x GPU

342682

GFP

3DMark05

1x GPU

88398

WR

2x GPU

87604

GFP

3Dmark06

1x GPU

68888

WR

2x GPU

68766

GFP

3D-бенчмарки

Категория

Категория

UnigineHeaven -Xtremepreset

1x GPU

11009.58

GFP

2x GPU

11187,77

WR

*Список мировых рекордов по состоянию на 3 января 2017 года

Дизайн и особенности компоновки

Собственно плата, как отмечалось выше, выполнена в форм-факторе micro-ATX. Принадлежность к линейке The Ultimate Force выдает только характерная раскраска.

На текстолите с обеих сторон имеются маркеры, обозначающие границы накладных панелей и упрощающие их монтаж.

Силовая подсистема охлаждается весьма качественным и продуманным радиатором, половинки которого соединены между собой тепловой трубкой. СО чипсета, учитывая его скромное тепловыделение, ничем не примечательна.

С обратной стороны в районе основного VRM расположилось несколько силовых элементов.

Невзирая на полноразмерный форм-фактор micro-ATX, компоновка околопроцессорной части РСВ весьма плотная. Благо, для установки оперативной памяти используются слоты с защелками только с одной стороны. Потенциальным покупателям надо заранее оценить возможность конфликта габаритного процессорного кулера, модулей DRAM с высокими радиаторами и громоздких видеокарт.

Расположение ключевых элементов платы продемонстрировано на схеме:

Силовая подсистема типично для продвинутых плат на базе Z87 Express выполнена по восьмифазной схеме и управляется перемаркированным контроллером DIGI+ APS1251.

На заднюю панель вынесены четыре USB 2.0, такое же количество USB 3.0, розетка RJ45, видеовыходы HDMI и DVI, шесть разъемов аудиоджек и оптический S/PDIF.

Стоит отметить отсутствие морально устаревшего PS/2, которому тем не менее все еще находится место на топовых платах производителя

Также обратите внимание на то, что плата оснащена разъемом Dual-Link DVI-D, отличающимся от DVI-I отсутствием четырех штырьков в районе большого плоского контакта. В этом случае владельцам возрастных мониторов, которые зачастую комплектовались кабелями DVI-I, придется подумать о замене последнего

На плате разведены три PCI-E x16 и один PCI-E x1. Впрочем, уже традиционно для массовых решений на базе Haswell верхние полноразмерные слоты работают по формуле х16+х0 либо х8+х8, а нижний – только в режиме х4.

К GRYPHON Z87 помимо штатного 35-миллиметрового вентилятора из комплекта Armor Kit можно подключить еще шесть вентиляторов, что достаточно много.

В нижней части РСВ помимо коннекторов внутренних портов размещены кнопки DirectKey и BIOS Flashback. Первая позволяет попасть в UEFI после перегрузки ПК без необходимости нажатия на клавиши Del или F1, вторая отвечает за активацию резервного обновления прошивки с флэшки даже при невозможности загрузки системы.

Возле 24-пинового разъема питания распаяна кнопка MemOK! Она легко сбрасывает настройки таймингов ОЗУ в случае проблем работы в форсированном режиме. В то же время сброс настроек CMOS осуществляется исключительно посредством джампера, распаянного на плате.

Возможности расширения дисковой подсистемы представлены шестью портами, реализованными силами южного моста.

Сетевой интерфейс реализован при помощи набирающего популярность кодека Intel I217V, звук – Realtek ALC892.

Из приятных мелочей, разведенных на РСВ GRYPHON, отметим светодиод, индицирующий наличие дежурного напряжения блока питания. Он горит – значит система готова к пуску, нет – щелкните тумблер БП.

UEFI

Подобно UEFI ранее рассмотренных нами плат ASUS на базе Z87 Express, GRYPHON обзавелся обновленной оболочкой.

Выполненная в характерных темных тонах, она содержит логотип TUF и легко узнается подготовленными пользователями.

Невзирая на принадлежность к разным сериям, ASUS использует общую разбивку UEFI на подразделы. После нажатия клавиши F7 из простого пользовательского EZ Mode можно переключиться в Advanced-режим, а там все до боли знакомо.

За стартовой заставкой My Favourites следуют Main, Extreme Tweaker, Monitor и Boot. В нижнем правом углу есть подсказки по «горячим» клавишам, в верхнем отображается базовая информация о выбранном пункте меню. Все эти разделы привычно подробны, а диапазон регулировок достаточен даже для продвинутых пользователей. Единственное, в число по-настоящему экстремальных эту плату нельзя записать по параметру предельно возможного напряжения питания процессора – верхний предел ограничен отметкой 1,8 В.

Особенности UEFI

Материнская плата ASUS Z87-EXPERT имеет привычную UEFI-оболочку, цветовая гамма которой ближе к решениям предыдущего поколения, чем к провозглашенному «золотому стандарту».

Конфигурация разделов вполне привычна, возможности и пределы регулировок традиционно для высокоуровневых решений этого производителя заслуживают самых лестных отзывов. Единственное, максимально возможные установки питающих напряжений достаточны для экстремального разгона процессоров Haswell при низкотемпературном охлаждении, тогда как полностью раскрыть потенциал памяти может и не выйдет (в обоих случаях пользователь может установить 1,92 В).

Упаковка и комплектация

Материнские платы серии TUF компании ASUS легко узнаваемы по фирменному оформлению упаковки и самих устройств. В этом отношении TUF Z390-Plus Gaming — не исключение: коробка устройства иллюстрирована в желто-черные тонах. Название модели выделено большими белыми буквами. Отдельным логотипом обозначена поддержка технологии ASUS AURA Sync.

Технические характеристики, изображение и карта разъемов тыльной панели платы указаны на оборотной стороне коробки. Ключевые особенности TUF Z390-Plus Gaming производитель выделил с помощью отдельных блоков информации.

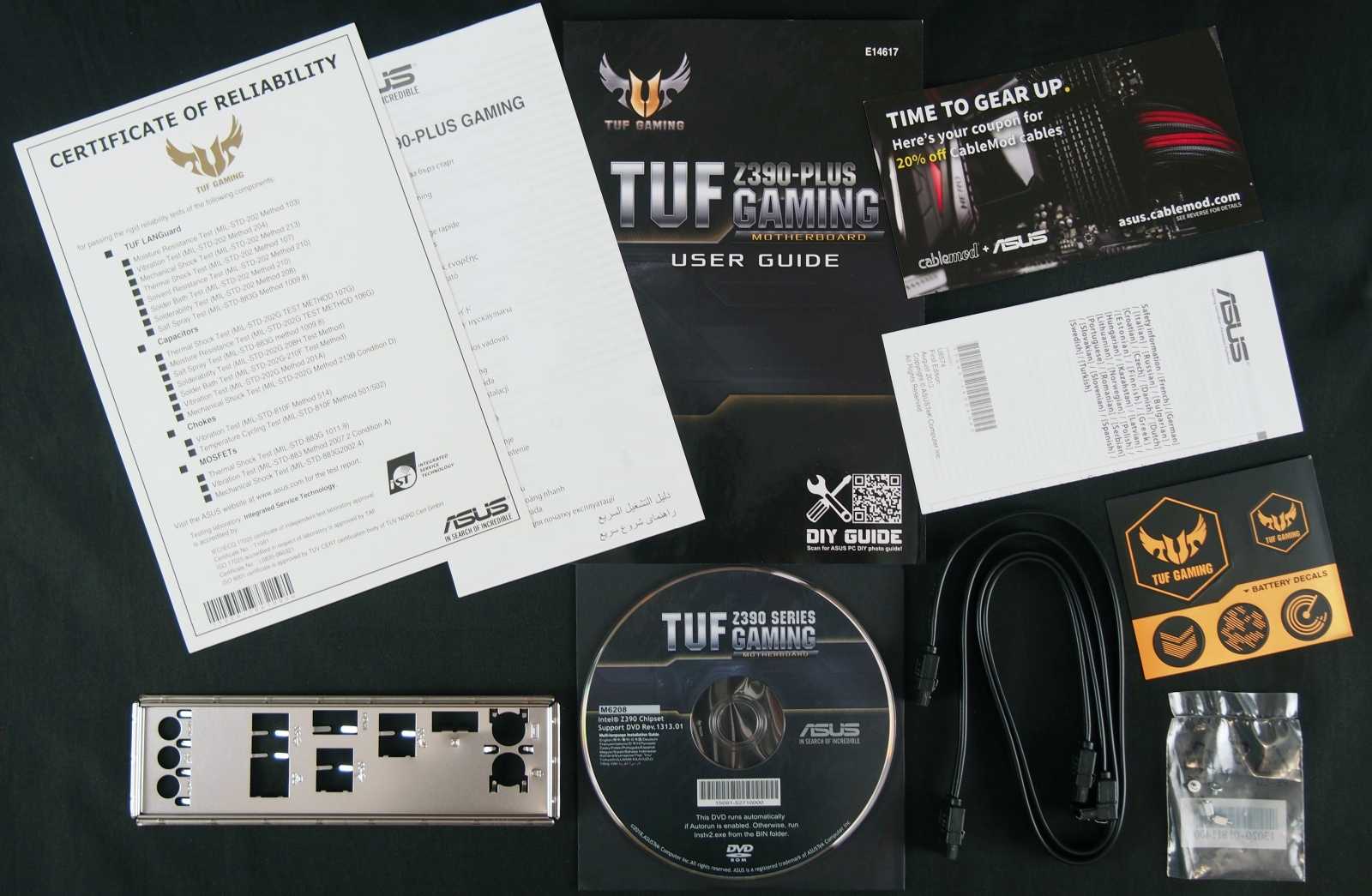

Внутри коробки с материнской платой TUF Z390-Plus Gaming пользователь обнаружит:

  • руководство пользователя и другую документацию;
  • купон на 20% скидку в магазине CableMod;
  • набор фирменных наклеек TUF Gaming;
  • заглушку разъемов тыльной панели;
  • диск с драйверами и фирменным ПО;
  • два кабеля SATA-3 6 Гбит/с;
  • набор винтов для двух М.2 накопителей.

ASUS TUF: надежность в каждой детали

Материнские платы серии TUF Z270 являются воплощением непревзойденной надежности и высокого уровня производительности. Используемые в материнских платах серии TUF Z270 ключевые элементы соответствуют стандартам качества, принятым в военной промышленности. Надежность данных материнских плат также подтверждается 5-летней гарантией от производителя.

Впервые материнские платы серии TUF получили расширенные возможности разгона. Благодаря оригинальной Т-образной топологии подключения слотов DIMM увеличивается разгонный потенциал оперативной памяти. В результате модули DDR4 могут работать на чрезвычайно высокой частоте — до 3866 МГц и выше при задействовании всех слотов.

Pro Clock — это фирменный генератор тактовой частоты, позволяющий поднимать базовую частоту работы для процессоров Intel Core седьмого поколения до 425 МГц3, получая тем самым серьезнейшую прибавку к производительности компьютера. В состав приложения Thermal Radar 2+ включена утилита TurboV Processing Unit, с помощью которой даже неопытные пользователи смогут легко и быстро разогнать свой компьютер.

Аппаратный мониторинг, реализованный на материнских платах серии TUF Z270 с помощью специального процессора TUF Ice, отличается максимальной точностью, поэтому вы можете быть уверены в том, что у вас всегда есть верная информация о состоянии вашего компьютера. Множество встроенных в материнскую плату датчиков помогают отслеживать температуру компонентов в режиме реального времени, а оптимизация работы вентиляторов (как системных, так и установленных на видеокартах ASUS) осуществляется с помощью утилиты Thermal Radar 2+ или мобильного приложения TUF Detective 2.

Поверхность материнских плат серии TUF Z270 покрывает уникальная «тепловая броня» TUF Thermal Armor со встроенной подсветкой Aura. Помимо защиты материнской платы от физических воздействий, она улучшает охлаждение за счет оптимизации воздушных потоков. Установив дополнительный вентилятор4, можно снизить температуру компонентов в районе стабилизатора напряжения на 18,9° C.

Основу аудиосистемы Crystal Sound 3, реализованной на материнских платах серии TUF Z270, составляют кодек Realtek S1220A и технология DTS Headphone:X.

Материнские платы серии TUF Z270 будут надежным фундаментом для сборки компьютера с высокопроизводительными видеокартами для рабочих станций. В списке совместимости TUF Z270 можно найти длинный перечень видеокарт, предназначенных для высокопроизводительных рабочих станций, поэтому перед покупкой такого устройства вы будете уверены, что оно без малейших проблем заработает совместно с данной материнской платой.

Gigabyte Z490 AORUS ELITE AC

  • Форм-фактор: Standard-ATX
  • Сокет: LGA 1200
  • Чипсет: Intel Z490
  • Количество слотов памяти: 4
  • Каналы памяти: 2
  • Максимальный объем памяти: 128 ГБ
  • Число и тип портов SATA: SATA III – 6
  • Разъемы M.2: PCIe Gen3 x4 – 2
  • Слоты PCI-E: PCI-E x16 – 2, PCI-E x1 – 2
  • Разъемы на задней панели: LAN, USB 3.2 Gen 1 – 4, USB 3.2 Gen 2 Type-A – 2, USB 2.0 – 4, HDMI, PS/2 (клавиатура/мышь) – 1, mini Jack – 5, S/PDIF – 1, антенные разъёмы – 2
  • Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 2, USB 2.0 (на плате) – 4, 4pin – 10
  • Аудио: Realtek ALC1200 7.1
  • Сетевой интерфейс: Realtek RTL8125B-CG, 2500 Мбит/с

Линейка AORUS – это материнские платы, позиционирующиеся как решения для геймеров. ELITE AC является одной из самых доступных моделей, в том числе и на свежем чипсете от Intel.  Gigabite Z490 по дизайну совсем не отличается от остальных своих сестёр и очень красива в свей благородной чёрно-серой гамме, которая стильно подсвечивается светодиодами.

Вместе с платой идет минимальный комплект: G-коннектор, антенна для Wi-Fi, да четыре SATA-кабеля. Заглушка задней панели встроена в кожух, защищающий часть материнки с разъёмами и зоной VRM.

Пассивному охлаждению, естественно, уделено повышенное внимание, и мы видим мощные радиаторы, закрывающие все мосфеты на цепях питания. Ещё бы, тут через удвоители к процессору идут в итоге двенадцать фаз, плюс еще одна выделена на встроенную графику. . На крепком текстолите с двойным медным слоем имеется еще и два разъёма PCIe — один процессорный x16 и второй чипсетный x4

Тот, что берет шестнадцать линий с ЦПУ, теоретически может работать и с четвертой версией программной шины для подключения периферийных устройств. Имеется также один слот PCI-E x1

На крепком текстолите с двойным медным слоем имеется еще и два разъёма PCIe — один процессорный x16 и второй чипсетный x4. Тот, что берет шестнадцать линий с ЦПУ, теоретически может работать и с четвертой версией программной шины для подключения периферийных устройств. Имеется также один слот PCI-E x1.

Накопителями информации могут быть подключены либо через шесть портов SATA, либо через пару M.2. Что характерно, оба разъёма для SSD понимают и B-key, и M-key. А значит, смогут работать и через шину PCIe, и через SATA.

Элитный AORUS с индексом AC можно похвалить еще за многое, что будет полезно для поклонников компьютерных игр. Тут и порт Ethernet на два с половиной гигабита, и модуль беспроводной связи, удобный не столько подключением по Wi-Fi, сколько пятым Bluetooth. И не забудем про два порта USB версии «три ноль» во второй генерации со скоростью до десяти гигабит в секунду.

В общем, геймерский Gigabyte Z490 будет отличной платформой для высокопроизводительной игровой сборки.

В работе

Вместе с платой ASUS Z87-EXPERT поставляется хорошо знакомый нашим постоянным читателям комплекс утилит AI Suite III.

Мы проверили поведение платы в разгоне – в этом плане к рассматриваемой модели не придраться. Она позволяет эффективно повышать системный множитель, базовую частоту (в том числе при использовании делителей 1.25, 1.66) и существенно форсировать не только процессор, но и подсистему оперативной памяти.

Нам без особого труда покорилась частота DRAM на уровне 2600 МГц с модулями DDR3-2400 большой емкости, в принципе не предназначенными для высокочастотного разгона.

Если вы не имеете достаточного опыта или банально не хотите разбираться в многочисленных настройках, доверьте форсирование системы инженерам ASUS, активировав одну из двух позиций переключателя TPU или один из пунктов меню UEFI (в этом случае переключатель TPU должен быть в нейтральной позиции).

Силовая подсистема Z87-EXPERT достойно прошла проверку на температурный режим: радиаторы в процессе стресс-тестов CPU нагрелись лишь до 38 °С (при t воздуха в помещении 22 °C), что является отличным показателем.

Проблем совместимости с габаритными кулерами не обнаружено – находящиеся в арсенале тестовой лаборатории ITC.ua модели (Scythe MUGEN 3, Thermalright Archon Rev.A) без проблем заняли свое место на плате.

Мы дополнительно проверили качество приема сигнала Wi-Fi на штатную антенну и остались довольны полученными результатами. В условиях типичной городской квартиры с железобетонными перекрытиями встроенный модуль демонстрирует уверенный прием и полную стабильность в работе даже при нахождении на максимальном удалении от точки доступа. Впрочем, более востребованной является возможность создания точки доступа на базе ПК, обеспечивающей подключение ноутбуков и смартфонов. И с этой задачей в случае с Z87-EXPERT проблем не возникало.

Упаковка, комплект поставки

Плата предлагается в компактной коробке и имеет предельно скромный комплект поставки. Специфическая коричнево-черная раскраска позволяет с уверенностью сказать, что перед нами – представительница серии The Ultimate Force.

Чтобы посмотреть на материнскую плату, придется извлечь ее из коробки.

Комплект поставки включает:

— руководство по эксплуатации и диск с ПО;

— заглушку на заднюю панель корпуса;

— наклейку TUF INSIDE;

— четыре SATA-кабеля;

— коннекторы Q-connect для удобства подключения кнопок передней панели корпуса;

— SLI-мостик.

«А где же элементы «бронезащиты»?» – наверняка подумают читатели, знакомые с рассматриваемым семейством плат. В этот раз в ASUS пошли нетрадиционным путем и пластиковые накладки, заглушки, вентилятор предлагаются опционально в виде набора GRYPHON Armor Kit.

Он приобретается отдельно, благодаря чему избавит от невостребованных элементов.

Armor Kit включает:

— руководство по эксплуатации;

— декоративную пластиковую накладку Thermal Armor;

— штампованную металлическую пластину-подкладку Fortifier;

— три выносных термодатчика;

— защитные колпачки для портов на задней панели и некоторых внутренних коннекторов;

— заглушки слотов PCI-Express и DRAM;

— 35-миллиметровый вентилятор;

— набор для установки вентилятора в штатное посадочное место;

— отвертку.

Итоги

ASUS GRYPHON Z87 сохранила ключевые преимущества линейки The Ultimate Force (TUF) – стильный дизайн, дополнительную «бронезащиту» и пятилетнюю гарантию. Именно последний аспект, пожалуй, будет играть критичную роль при выборе основы платформы. С появлением на рынке рассматриваемой модели, TUF становится разнообразнее – теперь приобщиться к «военным технологиям» смогут и владельцы компактных корпусов.

В то же время отметим, что Armor Kit для GRYPHON Z87 приобретается отдельно – учтите этот момент, когда будете оформлять заказ. Стоимость дополнительного комплекта небольшая, поэтому лучше купить его сразу. Возможно, отдельные мелочи окажутся полезными для вас. Нет? Уверены? Тогда это неплохой шанс сэкономить, ведь на момент подготовки материала рассматриваемая плата предлагается за 1400 грн.

— Эксклюзивный дизайн

— Стоимость

— Пятилетняя гарантия

— Возможность приобрести Armor Kit отдельно – по желанию

— Неплохой звуковой тракт

— Возможны нюансы установки габаритных процессорных кулеров

Устройство для тестирования предоставлено компанией ASUS, www.asus.ua

ASUS GRYPHON Z87Уведомить о появлении в продаже
Разъем CPU Socket 1150
Чипсет Intel Z87
Охлаждение чипсета Радиатор
Охлаждение VRM Радиатор
Встроенное видео интегрировано в процессор Intel
PCI
PCI Express x4
PCI Express x1 1
Графич. интерфейс 2xPCI Express 3.0 x16 (x16, x8/x8), 1xPCI Express x16(x4)
DIMM 4xDDR3 DIMM 1866 MHz до 32 ГБ
IDE (Parallel ATA) (чипсет/доп. контроллер)
Serial ATA (чипсет/доп. контроллер)
SATA Revision 3.0 (чипсет/доп. контроллер) 6/-
Основные разъёмы питания 24+8
Дополнительное питание
FAN 7
S/PDIF 1xS/PDIF out
Aудиокодек Realtek ALC892 (7.1)
Ethernet Intel I217V GbE
SATA
SATA Revision 3.0
PATA
IEEE 1394 (FireWire)
USB 3.0
LAN 1
eSATA Rev. 2.0
eSATA Rev. 3.0
Audio 6
S/PDIF-Out (Coaxial/Optical) -/1
Thunderbolt
Выходы для монитора 1хDVI-D, 1хHDMI
USB 1.1/2.0 4/2(4 порта)/-
USB 3.0 4/1(2 порта)/-
IEEE 1394 (FireWire)
COM
Game/MIDI
LPT
IDE
SATA интерфейсный/питание, устройств нет данных
Форм-фактор mATX, 224×224 мм
Поддержка двух и более видеокарт AMD Quad-GPU CrossFireX и NVIDIA Quad-GPU SLI
Поддержка RAID 0, 1, 5, 10
Адаптер Wi-Fi
Поддержка UEFI +
Разное TUF компоненты, DIGI+ Power Control, Thermal Radar 2

Выводы

Выбирать системную плату для компьютера не так сложно, если точно знать, для каких целей будет использоваться компьютер. И, если выбор производится среди моделей Asus, пользователь легко найдёт подходящий вариант, в зависимости от своих потребностей и финансовых возможностей.

При этом, даже если предпочтение отдаётся самым дорогостоящим версиям, потраченная сумма не превысит $300 – не больше, чем будет стоить процессор для такой «материнки».
