Упаковка и комплектация

Материнские платы серии TUF компании ASUS легко узнаваемы по фирменному оформлению упаковки и самих устройств. В этом отношении TUF Z390-Plus Gaming — не исключение: коробка устройства иллюстрирована в желто-черные тонах. Название модели выделено большими белыми буквами. Отдельным логотипом обозначена поддержка технологии ASUS AURA Sync.

Технические характеристики, изображение и карта разъемов тыльной панели платы указаны на оборотной стороне коробки. Ключевые особенности TUF Z390-Plus Gaming производитель выделил с помощью отдельных блоков информации.

Внутри коробки с материнской платой TUF Z390-Plus Gaming пользователь обнаружит:

• руководство пользователя и другую документацию;
• купон на 20% скидку в магазине CableMod;
• набор фирменных наклеек TUF Gaming;
• заглушку разъемов тыльной панели;
• диск с драйверами и фирменным ПО;
• два кабеля SATA-3 6 Гбит/с;
• набор винтов для двух М.2 накопителей.

Результаты производительности

Первым делом при тестировании TUF Z390-Plus Gaming мы хотели выяснить, как будет работать эта материнская плата с настройками BIOS по умолчанию при условии, что в систему установлен мощный 8-ядерный процессор. Практика показала, что плата строго придерживается TDP процессора в 95 Вти не позволяет ему потреблять больше этого значения при постоянной нагрузке на все ядра Core i7-9700k. В этих условиях процессор, удерживаемый в жестких рамках лимита энергопотребления, функционировал на частоте 3500-3600 МГц. Разумеется, что это значительно ниже штатных возможностей Core i7-9700k, которые для него заявляет компания Intel.

Отключив все лимиты через настройки BIOS материнской платы, мы вновь вернулись к вопросу рабочей частоты 8-ядерного Core i7-9700k при полной нагрузке на все ядра. Согласно техническим характеристикам этого процессора, при нагрузке всех 8 ядер рабочая частота каждого ядра должна составлять 4600 МГц. Но в случае с TUF Z390-Plus Gaming это оказалось недостижимо на практике. Используя то же программное обеспечение Prime95 для нагрузки, мы смогли зафиксировать максимально стабильные лишь 4300 МГц для каждого из ядер Core i7-9700k. Ни на уровне 4400 МГц, ни на 4500 МГц, ни тем более на 4600 МГц процессор Core i7-9700k на материнской плате TUF Z390-Plus Gaming работать не смог. Опытным путем был определен тот порог энергопотребления, который для VRM материнской платы оказался максимально возможным без потери частот и стабильности — это были 170 Вт. С такими возможностями ни о каком разгоне Core i7-9700k не могло быть и речи, если процессор не смог функционировать даже на своей штатной турбо-частоте в 4600 МГц. Зато мы смогли разогнать на материнской плате TUF Z390-Plus Gaming оперативную память до 3800 МГц.

Получив то, что есть, мы оценили производительность нашей системы с материнской платой TUF Z390-Plus Gaming в двух режимах:

• работа процессора Core i7-9700k при TDP 95 Вт;
• стабильные 4300 МГц при отключении лимитов и разгон памяти до 3800 МГц.

В качестве сравнения были взяты результаты недавно протестированной нами материнской платы ASUS Prime Z390-A.

Большинство тестов показывает, что более дорогая Prime Z390-A с активным лимитом энергопотребления 95 Вт позволяет процессору Core i7-9700k демонстрировать тот же уровень производительности, что и TUF Z390-Plus Gaming с отключенным лимитом.

Возможности UEFI BIOS

Графическое оформление оболочки BIOS материнской платы TUF Z390-Plus Gaming можно охарактеризовать как спокойное, поскольку использован относительно нейтральный бирюзовый и черный цвет. Материнская плата не позиционируется, как созданная для оверклокинга, но разгонные функции здесь присутствуют. Интерфейс представлен двумя режимами: EZ Mode — доступ к основным настройкам, Advanced Mode — полный доступ ко всем настройкам.

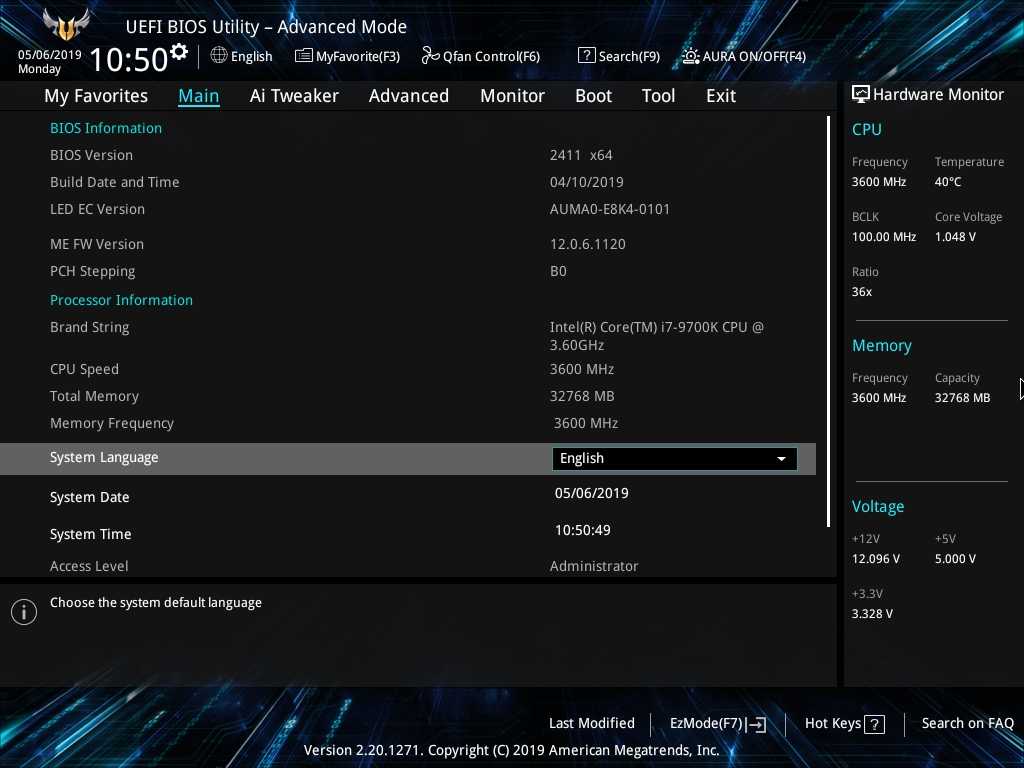

Для удобства поиска последних изменений реализована вкладка «My Favorites», а общая информация о системе собрана на страничке «Main».

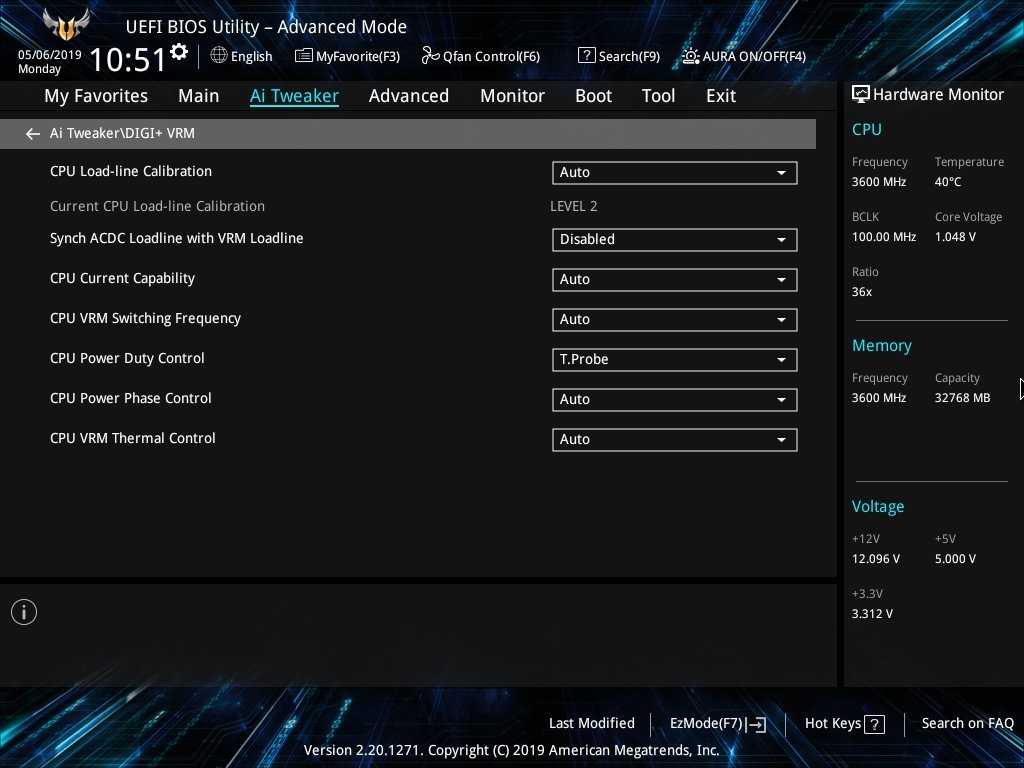

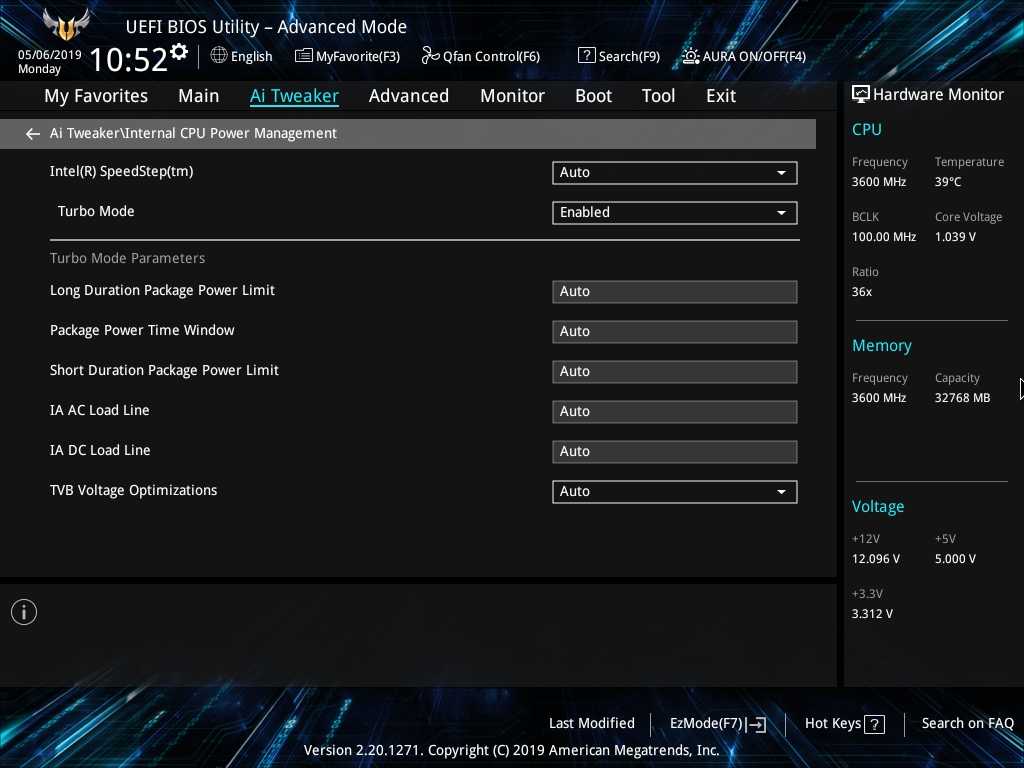

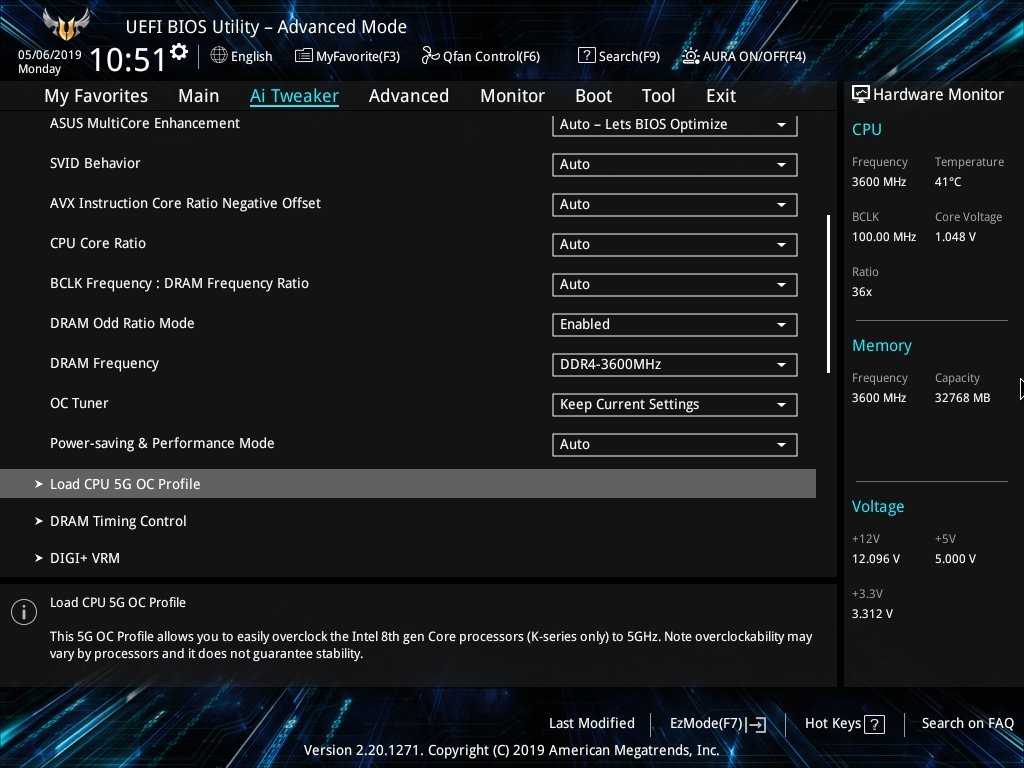

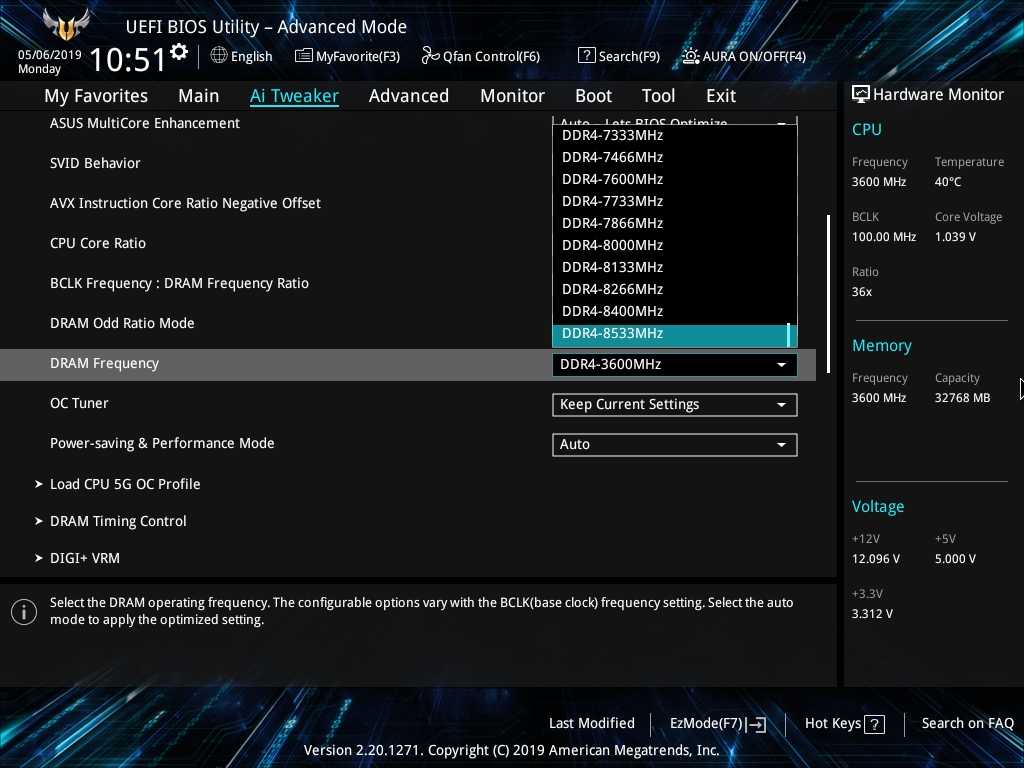

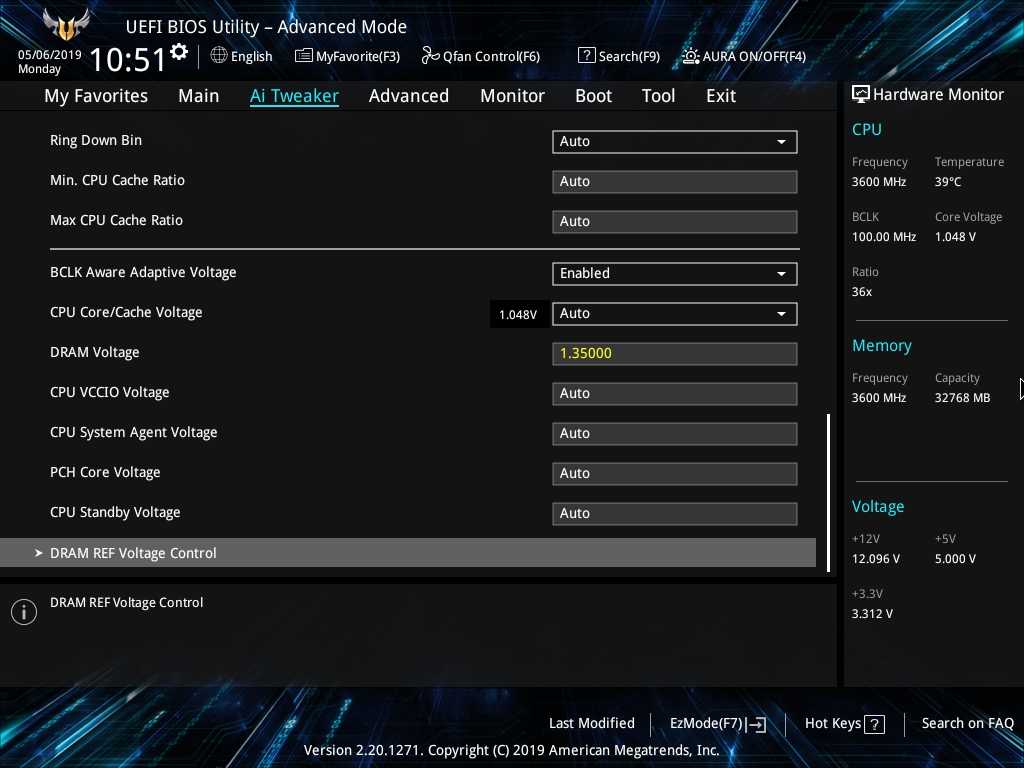

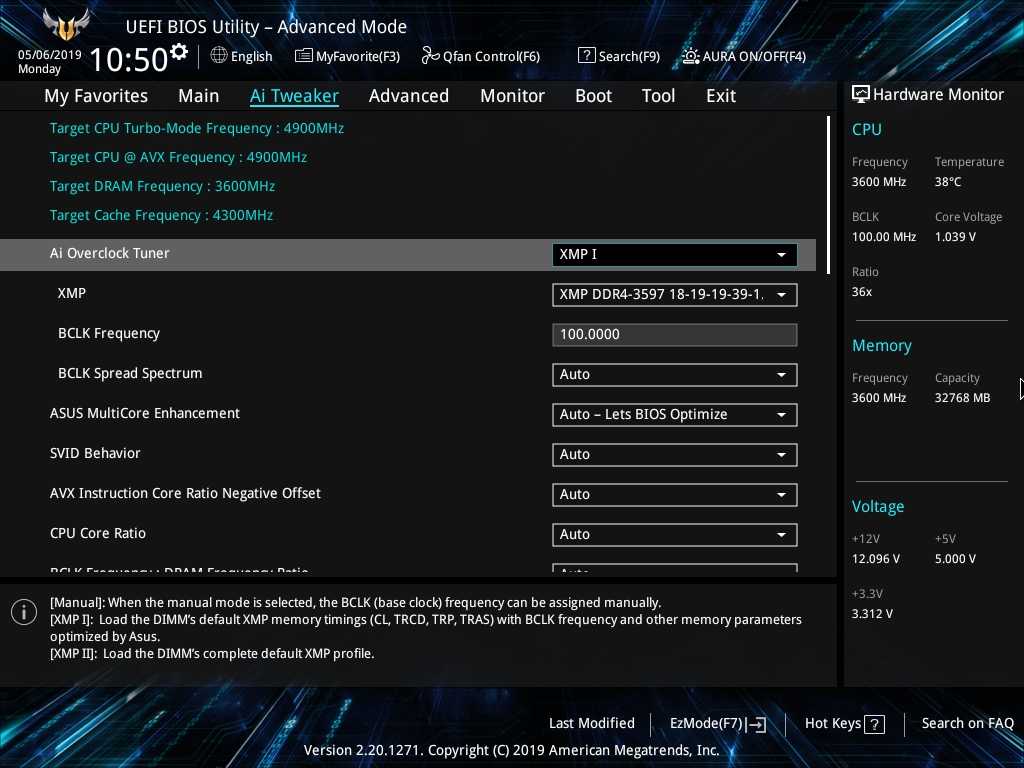

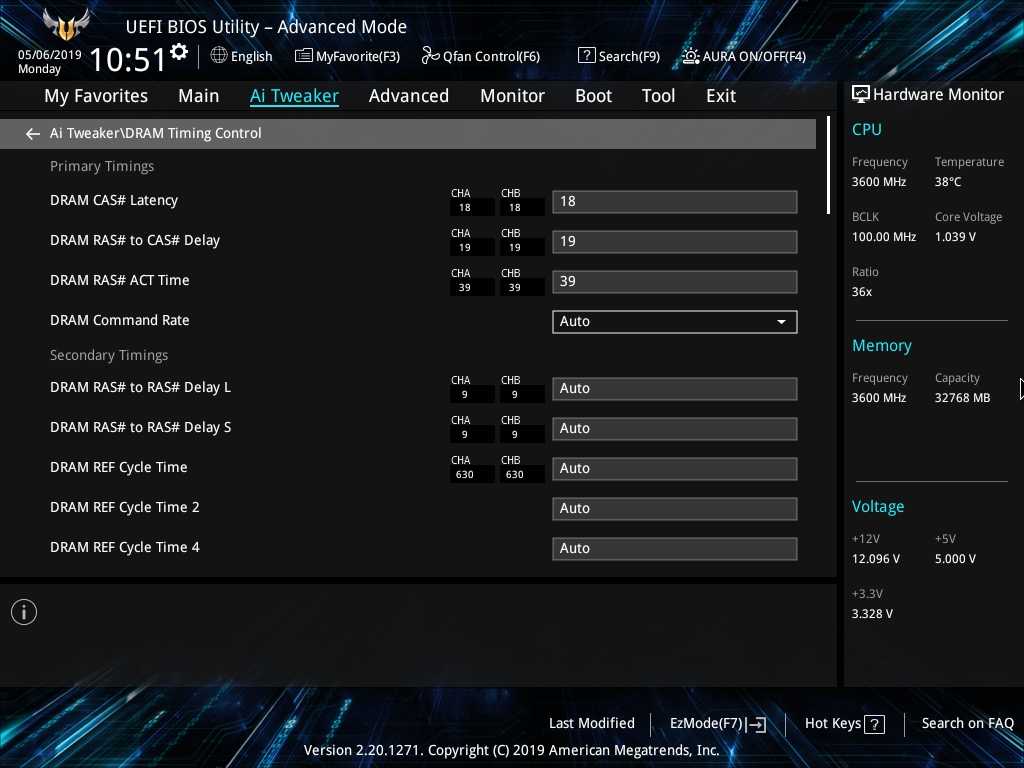

Раздел «Ai Tweaker» содержит настройки для оверклокинга процессора и оперативной памяти. Перечень возможностей включает в себя не только изменение частот, напряжений и таймингов, но и управление лимитами энергопотребления.

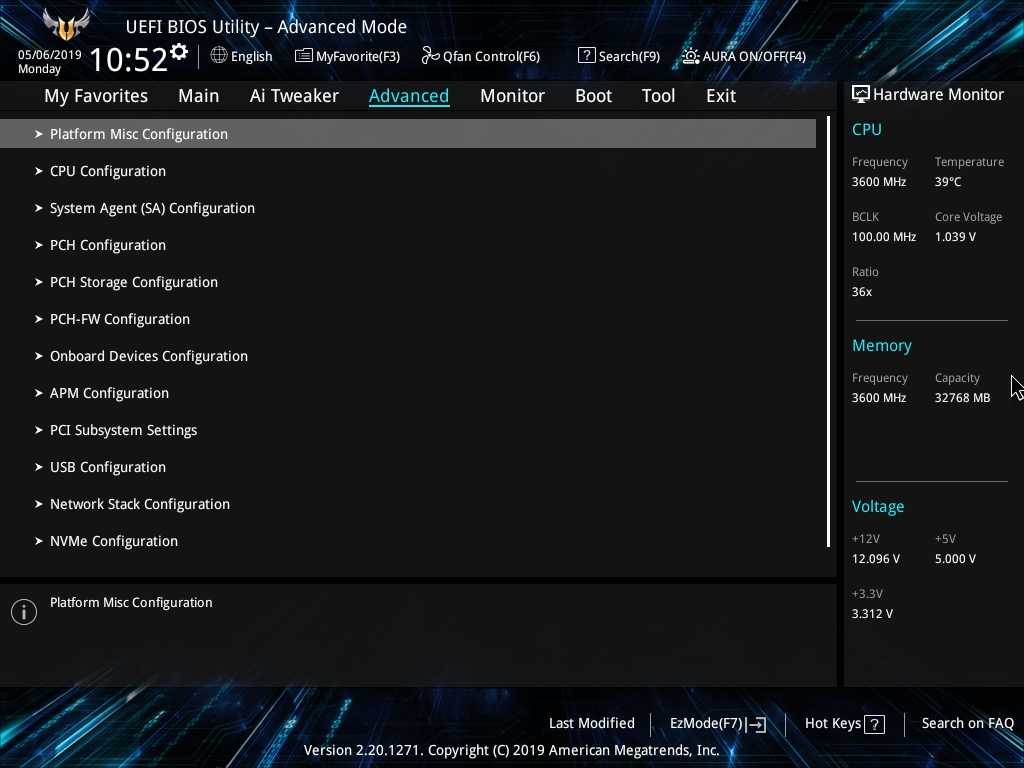

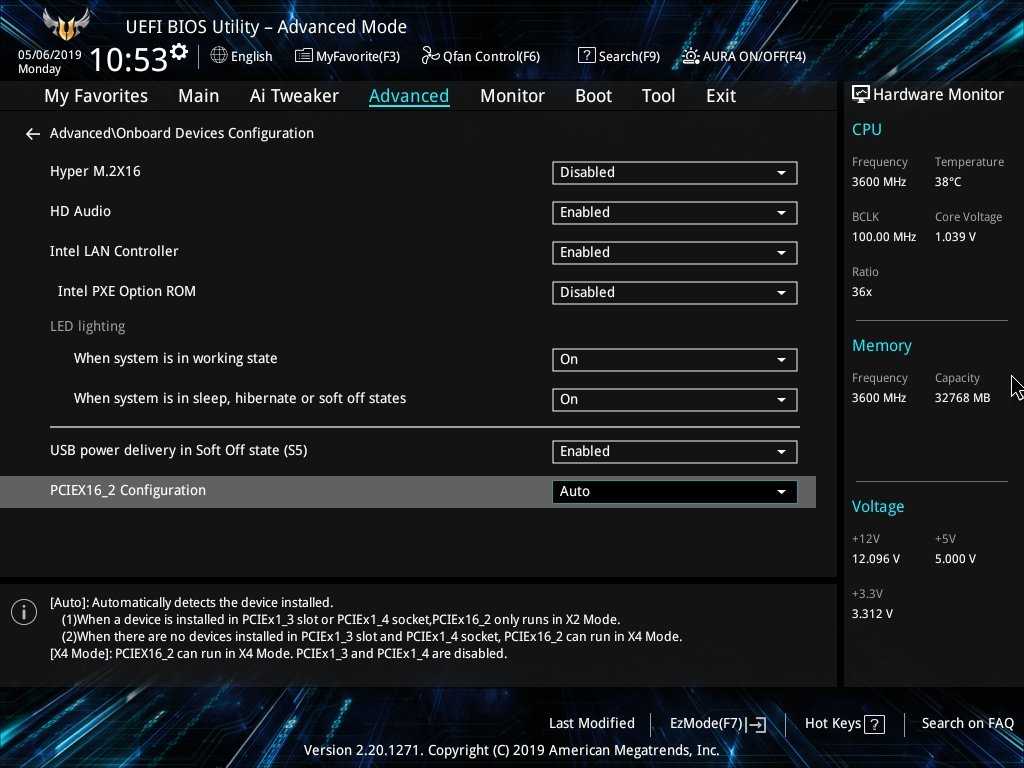

Вкладка «Advanced» в большей степени представляет собой комплекс управления периферийными устройствами и портами материнской платы.

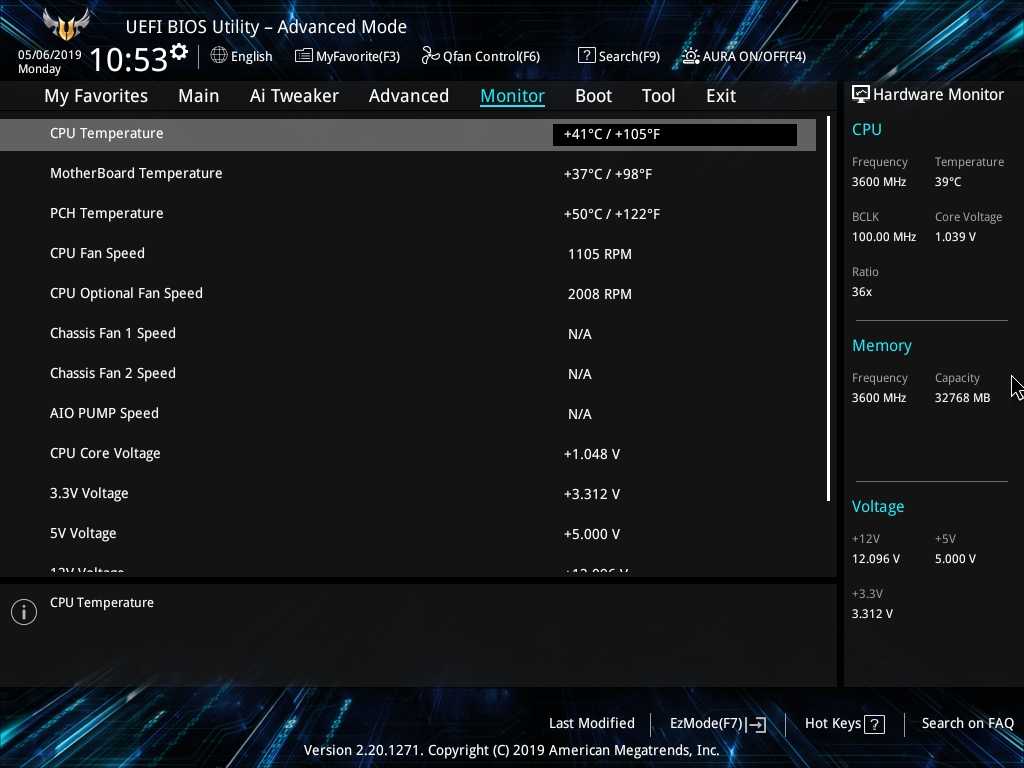

Раздел «Monitor», как это следует из названия, содержит инструменты для мониторинга температур, напряжений и скоростей вращения подключенных вентиляторов. Присутствует возможность управления вентиляторами по DC и PWM.

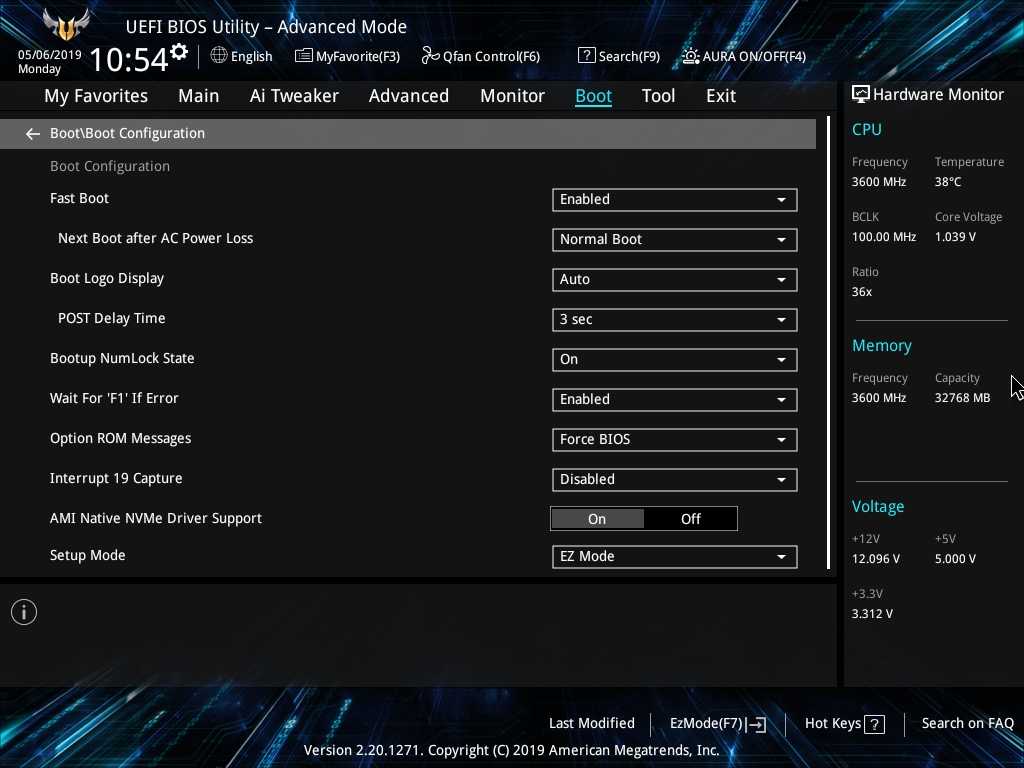

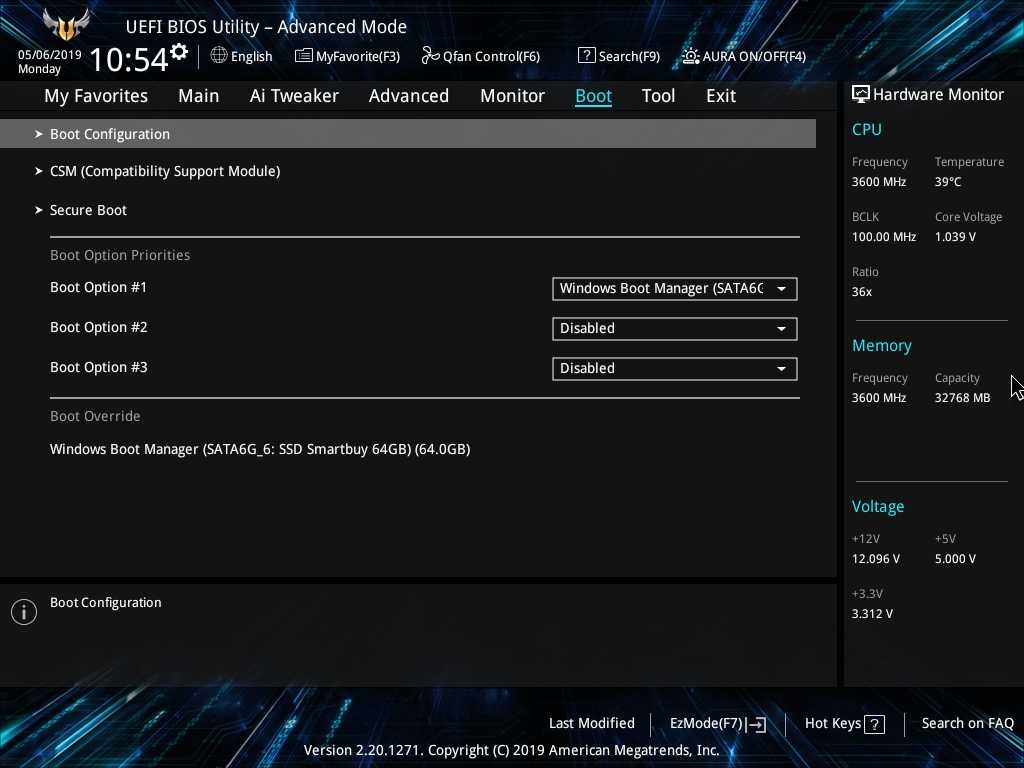

Загрузочные настройки материнской платы сосредоточены во вкладке «Boot».

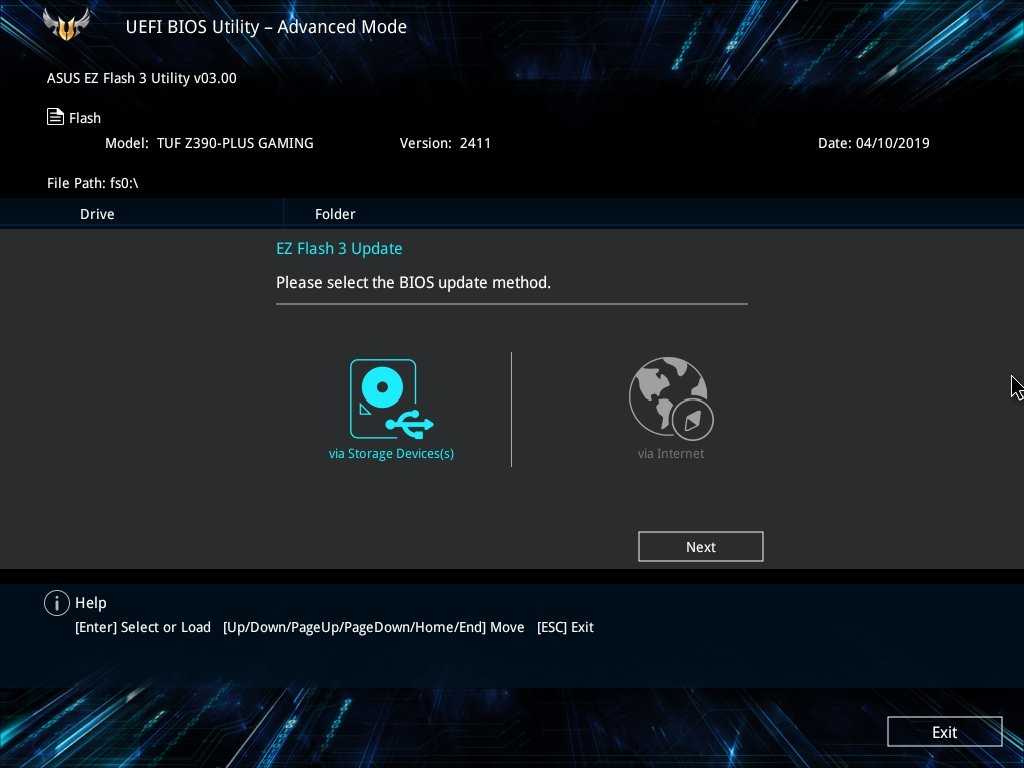

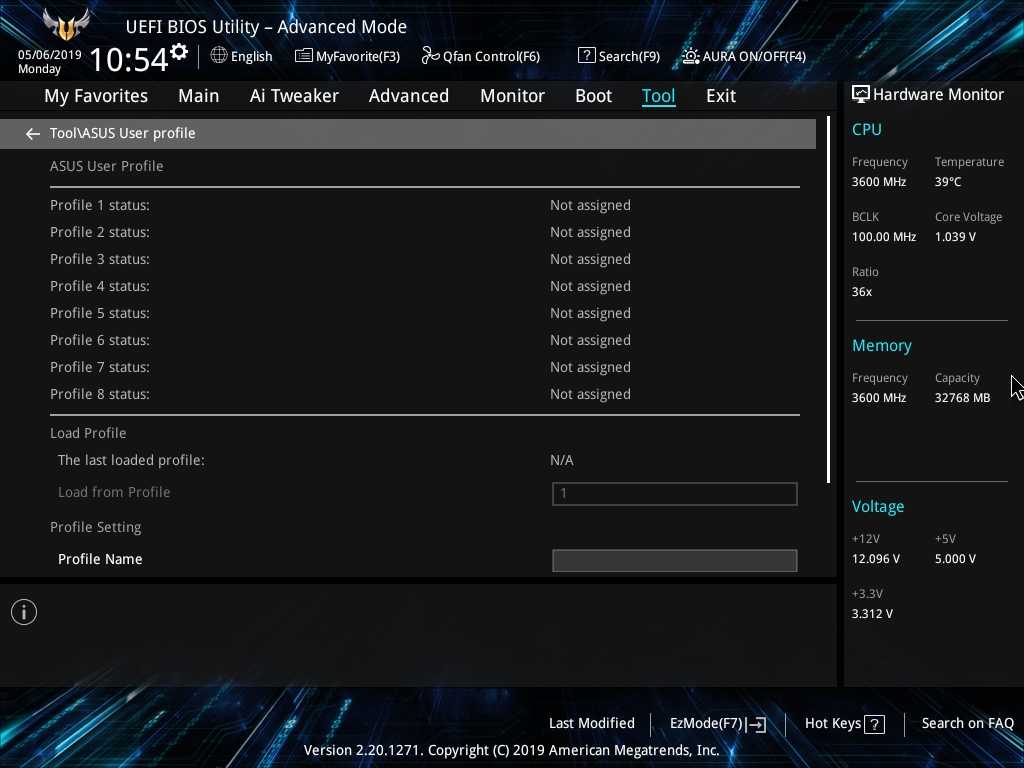

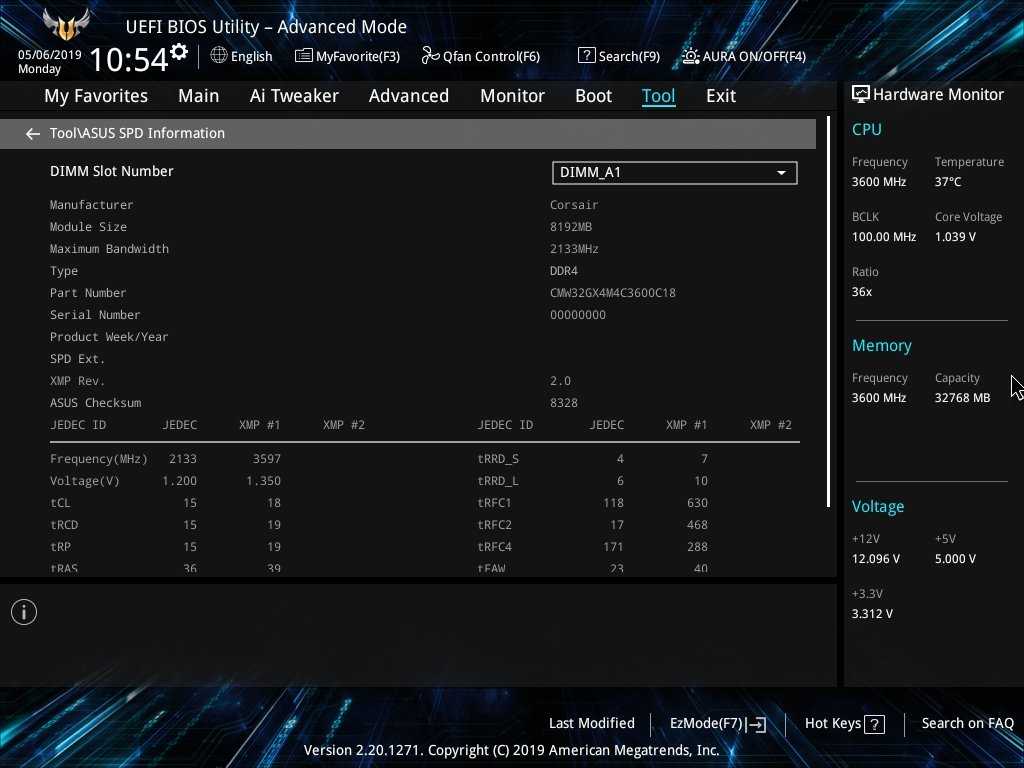

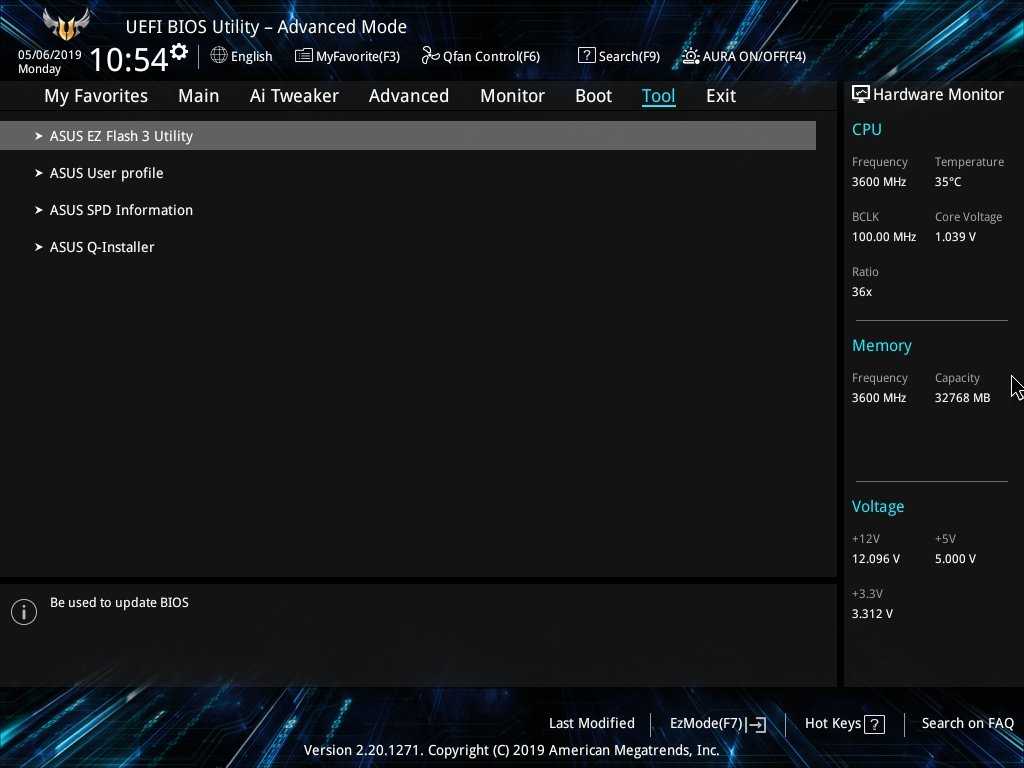

Раздел «Tool» сочетает в себе диагностическую, сервисную и мониторинговую функцию. Здесь присутствует возможность обновления прошивки BIOS, работа с профилями настроек BIOS, чтение информации модулей памяти и многое другое.

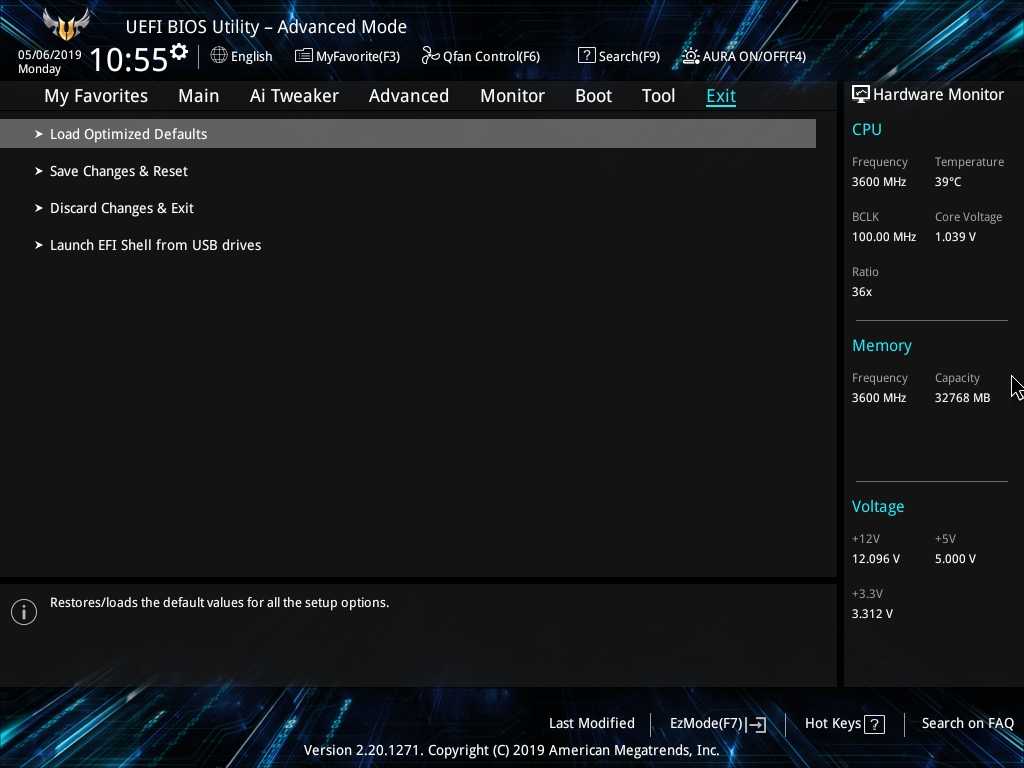

Для сохранения настроек, сброса на заводские или выхода из настроек BIOS предназначен раздел «Exit».

Тестовый стенд

Для тестирования материнской платы TUF Z390-Plus Gaming мы использовали 8-ядерный процессор Intel Core i7-9700k. Было интересно посмотреть, сможет ли этоттребовательный к системе питанияпроцессор работать на относительно бюджетной материнской плате с чипсетом Intel Z390. Перед началом тестирования мы обновили BIOS на TUF Z390-Plus Gaming до самой свежей версии 2411 от 10/04/2019.

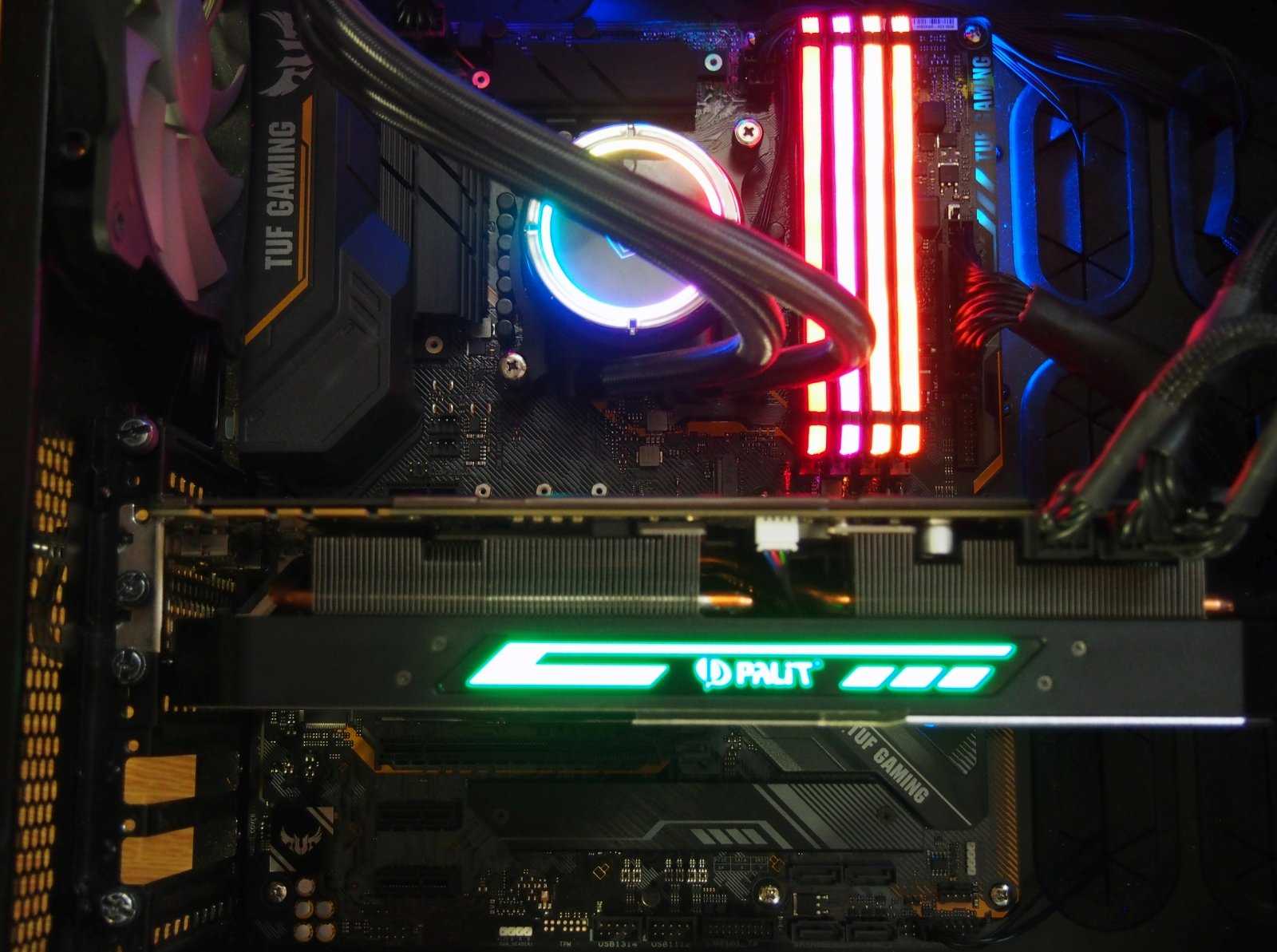

Благодаря форм-фактору АТХ материнская плата TUF Z390-Plus Gaming гармонично вписалась в наш тестовый корпус Corsair 540 Air.

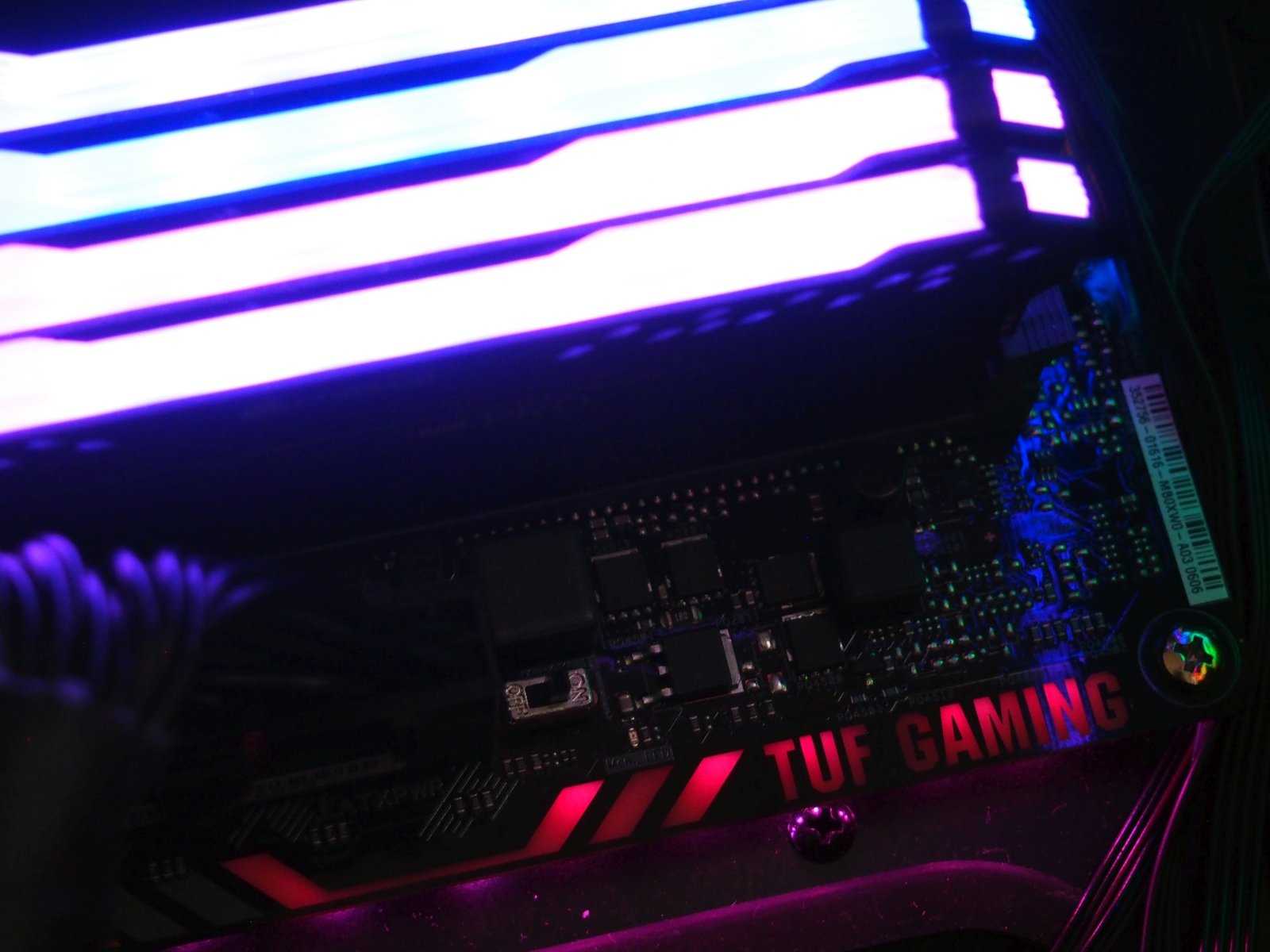

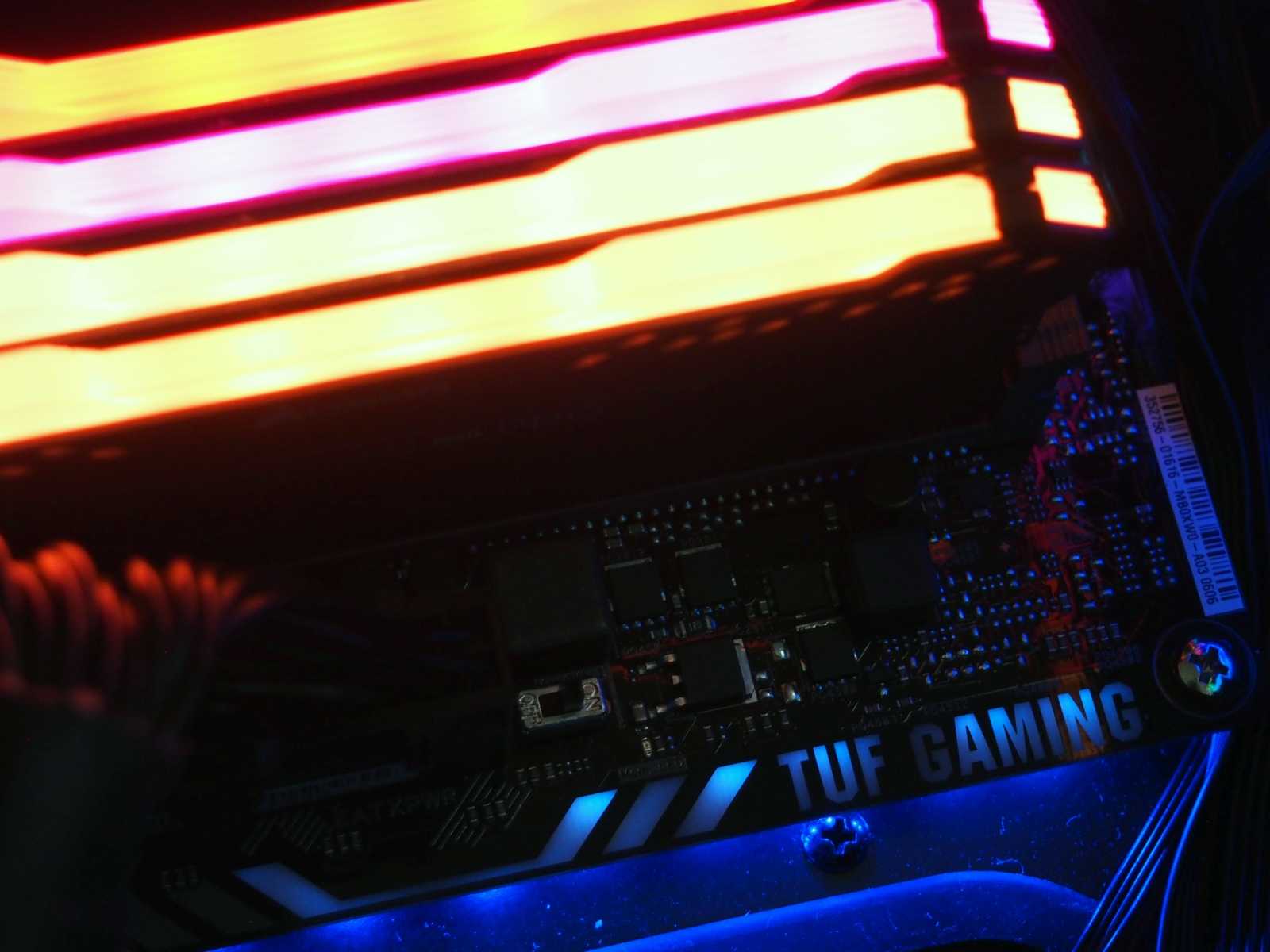

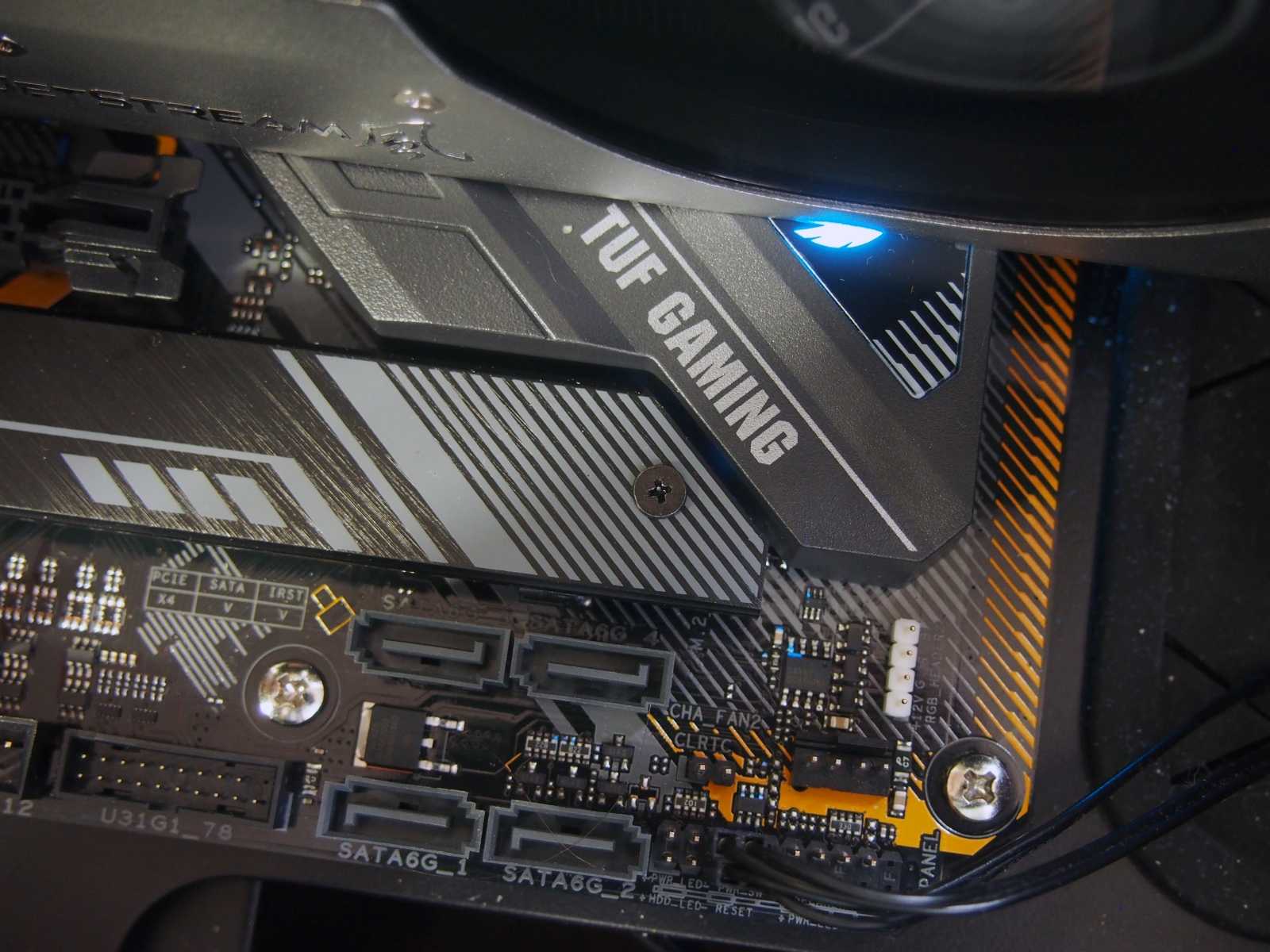

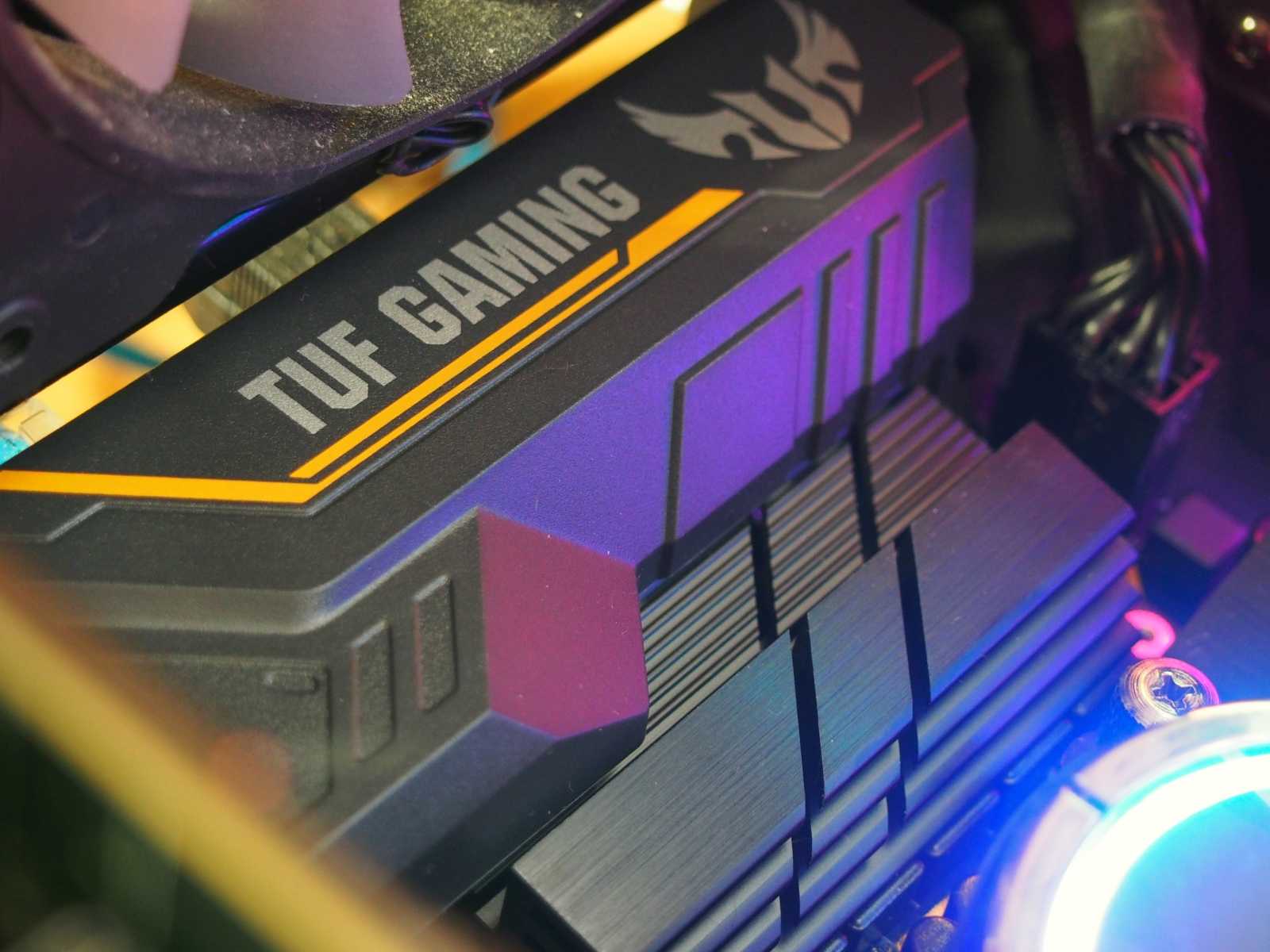

Богатого оформления RGB-подсветкой у материнской платы TUF Z390-Plus Gaming ожидать не стоит. Но выделить в ее оформлении у нас есть что. Прежде всего, это элементы с подсветкой: радиатор чипсета с логотипом TUF, а также надпись TUF Gaming в правом верхнем углу. Накладка на колодки разъемов материнской платы, хоть и не получила RGB-подсветку, но тоже неплохо выделяется за счет других устройств RGB.

Заключение

В наше время очень сложно встретить продукт, который бы имел только преимущества. И протестированная нами ASUS TUF Z390-Plus Gaming — не исключение. Оснащенная неплохо технически и красиво оформленная внешне, эта материнская плата вызывает смешанные впечатления о себе. Благодаря чипсету Intel Z390, производителю удалось наделить этот продукт множеством современных разъемов и интерфейсов

Это по достоинству оценят те, кому важны порты USB 3.1 Gen1 и USB 3.1 Gen2, два разъема M.2 с поддержкой PCIe и SATA накопителей, а также дизайн и форма печатной платы.

Наше же внимание при тестировании ASUS TUF Z390-Plus Gaming больше привлекла особенность материнской платы работать с новыми 8-ядерными процессорами Intel Coffee Lake Refresh. И вот как раз здесьвсе оказалось не столь оптимистично

Возможно, кого-то устроит тот факт, что его новый 8-ядерный Core i7-9700k или Core i9-9900k будет работать ниже штатных возможностей. Но это явно не то, что будет ожидать покупатель современного высокопроизводительного процессора Intel. Избежать компромисса возможно, используя 6-ядерный процессор с меньшим энергопотреблением при загрузке всех ядер. На такую задачу материнская плата ASUS TUF Z390-Plus Gaming вполне годится, и это — тот самый компромисс, который присутствует в данном продукте.

Плюсы:

• стильное оформление и дизайн печатной платы;
• USB 3.1 Gen1 и USB 3.1 Gen2 на тыльной панели разъемов;
• радиатор для одного из M.2 накопителей;
• поддержка высокочастотных модулей памяти и возможность разгона;
• два разъема для лент подсветки RGB.

Минусы:

• VRM материнской платы не рассчитан на высокое энергопотребление 8-ядерных процессоров;
• при 100% нагрузке всех 8 ядер процессора частота ядер падает ниже значений TurboBoost;
• только пять разъемов 4-pin PWM для подключения вентиляторов и помп СЖО.
