Обзор и тест материнской платы asus tuf z390-plus gaming

Упаковка и комплектация

Коробка TUF Z390-Pro Gaming оформлена в традиционные для серии TUF цвета. Иллюстрация подсказывает, какие формы печатной платы стоит ожидатьв данной модели.

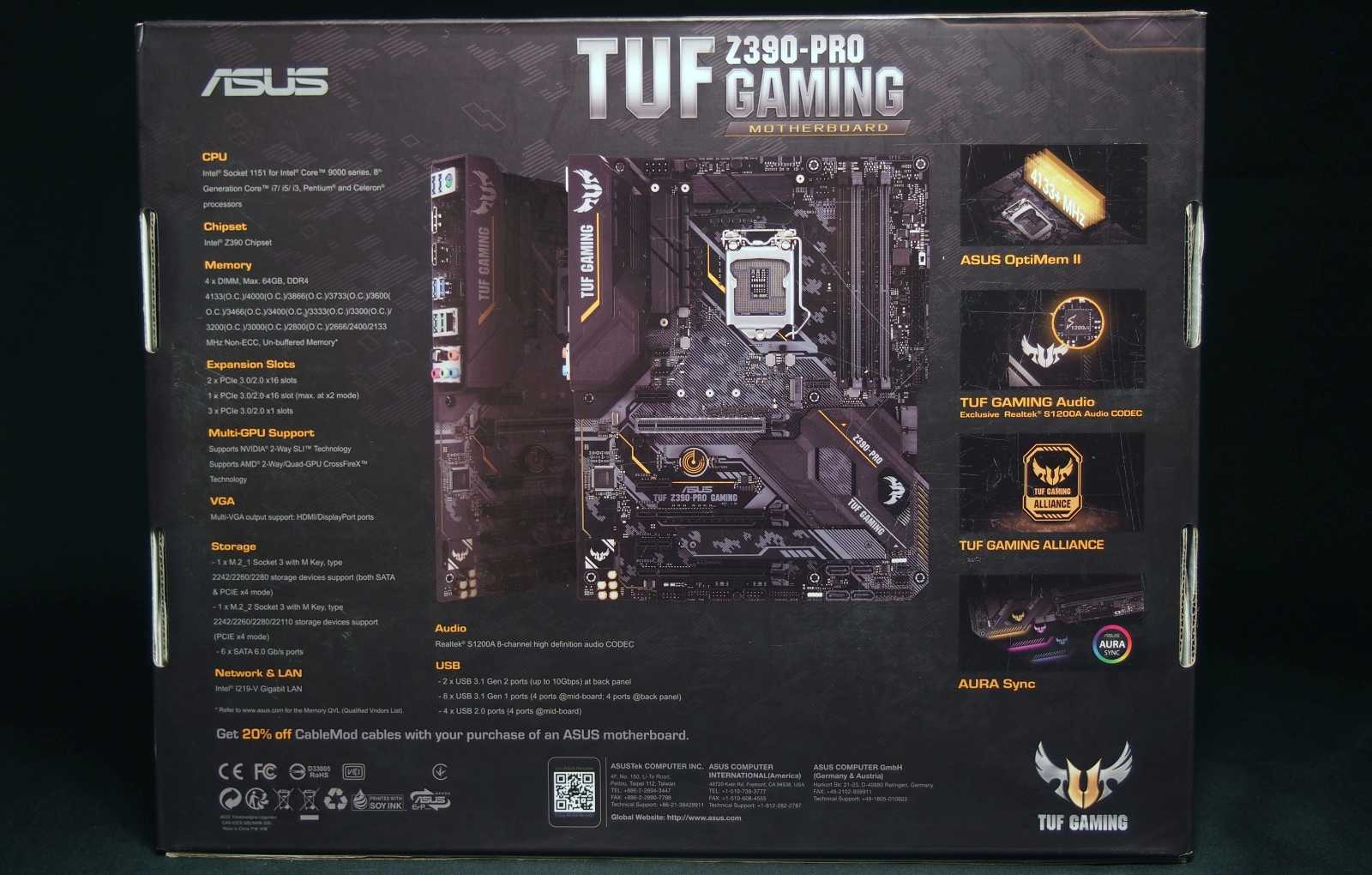

Много информации на тыльной стороне упаковки относится к техническим возможностям материнской платы. В случае с TUF Z390-Pro Gaming здесь есть на что посмотреть, ведь эта модель является старшей в линейке TUF Gaming.

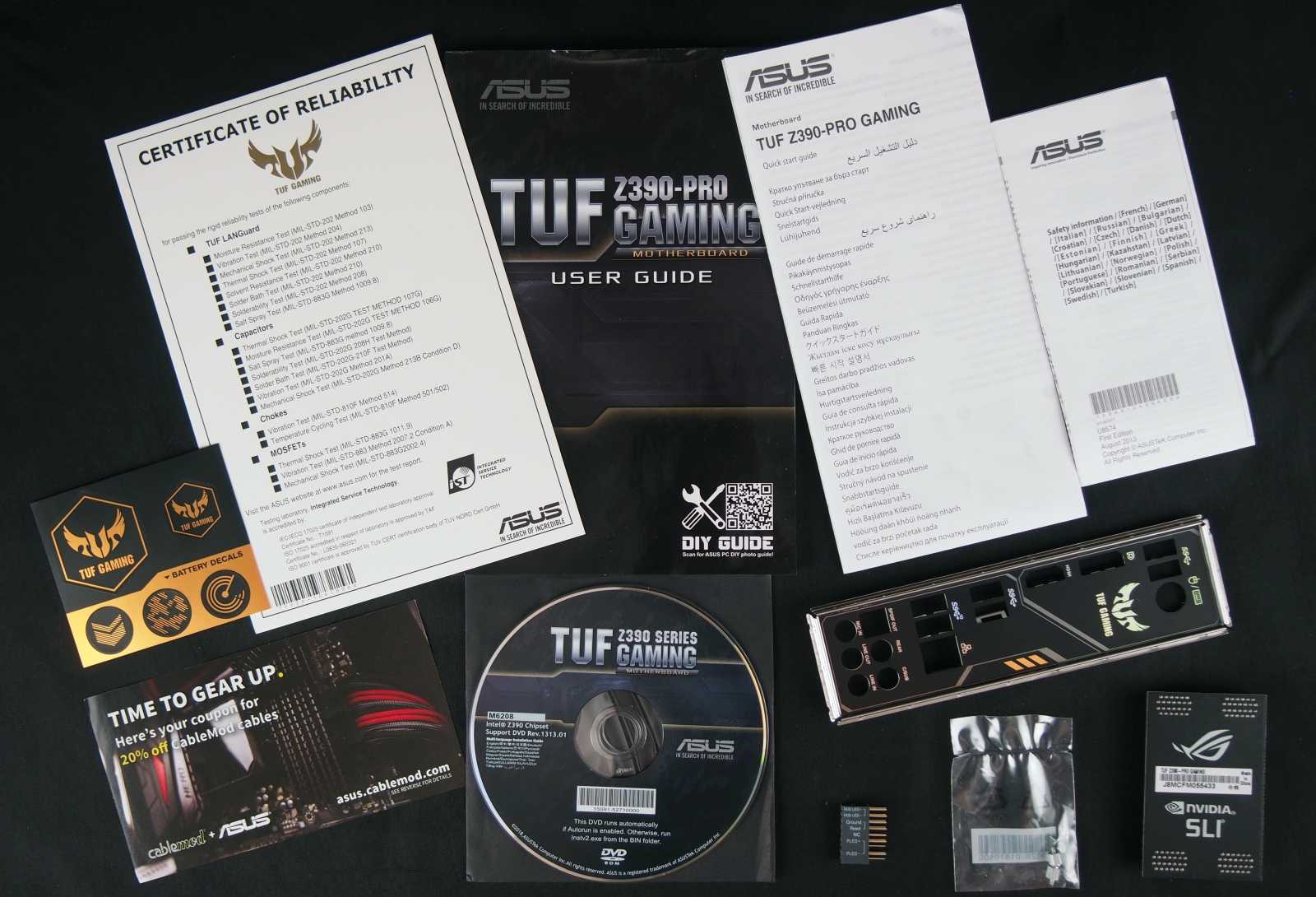

Комплект поставки TUF Z390-Pro Gaming включает в себя:

руководство и документацию;
купон на скидку 20% в магазине CableMod;
набор фирменных наклеек TUF Gaming;
заглушка разъемов тыльной панели с логотипами и символикой TUF Gaming;
накопитель с драйверами и программным обеспечением;
мостик 2-Way SLI;
винты для двух М.2 накопителей;
Q-Connector для удобного подключения кабелей корпуса;
два кабеля SATA-3 6 Гбит/с.

Характеристики

Предупреждения
ПРЕДУПРЕЖДЕНИЕ по ГО	Повреждения, вызванные разгоном компонентов, в том числе, при использовании входящих в комплект утилит, приводят к снятию платы с гарантии СЦ производителя
ПРЕДУПРЕЖДЕНИЕ	CPU 7-го и 6-го поколения работать не будут, даже если обновить BIOS.
Основные характеристики
Описание	Радиатор для M.2, Встроенный усилитель для наушников, Зарядка USB устройств (iPod, iPhone и т.д.), Зарядка USB устройств при выключенном компьютере, Разъемы USB 3.1 10 Gbps, Кэширование данных на SSD, Экранирование звуковой подсистемы
Производитель	GIGABYTE
Серия	Ultra Durable
Модель	Z390 Mнайти похожую мат.плату
Тип оборудования	Материнская плата для настольного ПК
Назначение	Настольный ПК
Чипсет мат. Платы	Intel Z390характеристики чипсета
Гнездо процессора	Socket LGA1151
Формат платы	MicroATX (244 x 244 мм)
Поддержка ОС	Windows 10 (только 64 bit)
Уникальные технологии
Уникальные технологии Gigabyte	Ambient LED, cFosSpeed, Q-Flash, Ultra Durable PCIe, High-End Audio Caps, APP Center Including EasyTune and Cloud Station Utilities
Подсветка	LED-трассировка зоны аудиоподсистемы, настраиваемая подсветка радиаторов и контура платы.
Поддержка синхронизации RGB подсветки	GIGABYTE RGB Fusionоборудование с таким же RGB LED
Коннекторы RGB на плате	1 x RGB коннектор 4 пина
Поддержка процессоров
Макс. кол-во процессоров на материнской плате	1
Поддержка типов процессоров	Intel серии Core i9-9xxx, Core i7-9xxx, Core i5-9xxx, Core i3-9xxx, Core i7-8xxx, Core i5-8xxx, Core i3-8xxx, Pentium G5xxx, Celeron G4xxx
Поддержка ядер процессоров	Coffee Lake
Поддержка памяти
Тип поддерживаемой памяти	DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество слотов памяти	4
Количество разъемов DDR4	4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP)
Максимальные поддерживаемые стандарты памяти	PC4-34100 (DDR4 4266 МГц), Зависит от процессора
Максимальный объем оперативной памяти	128 Гб
Дисковая система
Количество разъемов M.2 (NGFF)	2 разъема M Key SATA/PCI-E с поддержкой карт Type 2242/2260/2280/22110 (длиной до 110 мм). Первый слот поддерживает только PCI-E; Второй слот формата 2280m.2 SSD
Поддержка NVMe Boot	Да
Intel Optane Memory	Поддерживается
RAID-контроллер	Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 5, 10 из SATA устройств
SATA 6Gb/s	6 каналов
Разъем для подключения FDD	Нет
Коммуникации
Сеть	1 Гбит/с. Сетевой контроллер Intel GbE
Слот для модуля WiFi/BT	M.2 E Key 2230 CNVi
Назад ВпередВсе подходящие WiFi модули
Интерфейс, разъемы и выходы
Контроллер USB	USB 3.1 контроллер встроен в чипсет, USB 3.0 контроллер встроен в чипсет
USB разъемы на задней панели	1x USB 3.1 Gen2, 1x USB 3.1 Gen2 Type C, 4x USB 3.0 (USB 3.1 Gen1)
Внутренние порты USB на плате	2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 возможно подключить на корпусе или через планку портов
Клавиатура/мышь	PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения
Количество разъемов PCI Express 16x	2 слота 16x PCI-E 3.0 работают в режиме 16-4
Количество разъемов PCI Express 1x	2 слота 1x PCI-E 3.0
Встроенная видеокарта
Видео M/B	Используется встроенное в процессор. Максимальный размер видеобуфера 1 Гб. ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Максимальное разрешение экрана	4096 x 2304 @ 60 Гц при подключении DP монитора, 4096 x 2160 @ 30 Гц при подключении HDMI монитора, 1920 x 1200 @ 60 Гц при подключении DVI монитора
Видео разъемы на задней панели	1x DisplayPort, 1x DVI-D, 1x HDMI
Макс. кол-во подключаемых мониторов	1
Встроенная звуковая карта
Звук	8-канальный HDA кодек Realtek ALC892
Аудио разъемы на задней панели	Front-out, Line-in, Line-out, Mic-in, Rear-out, Sub/center-out
Питание
Требования к блоку питания	Поддерживаются только 24+8 pin блоки питания.совместимые БП
Прочие характеристики
BIOS	EFI AMI BIOS, 2x 128 Мб
Логистика
Размеры упаковки (измерено в НИКСе)	27.23 x 26.98 x 7.15 см
Вес брутто (измерено в НИКСе)	1.203 кг

Технические характеристики

Модель — ASUS Prime Z490-A
Socket — LGA 1200
Чипсет — Intel Z490
Тип памяти — DDR-4
Количество слотов памяти — 4
Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4600 — 3000(O.C.), 2933 — 2133 МГц
Слоты расширения — 3*PCI-E 3.0 x16, 3*PCI-E x1, 3*PCI-E M.2
Тип слотов M.2: М.2_1 — 2242/2260/2280/22110 (PCIe 3.0 x4 или SATA), М.2_2 — 2242/2260/2280/22110 (PCIe 3.0 x4), M.2_3 — Key E
Звук — 8-канальный (7.1) Realtek ALC S1220A
Сетевой интерфейс — 2.5-Gigabit Ethernet (Intel I225-V)
Разъёмы на задней панели — 2*USB 2.0, 2*USB 3.2 Gen1, 3*USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF
Форм-фактор — ATX (305 мм*244 мм)

Спецификации

В таблице ниже собраны спецификации материнской платы Gigabyte Z390 UD.

Производитель	Gigabyte
Название	Z390 UD
Набор микросхем	Intel Z390
Форм-фактор	ATX (30,5 x 23 см)
Поддерживаемые процессоры	Intel Core i9, i7, i5, i3, Pentium, Celeron в исполнении под LGA1151
Поддерживаемая память	4 слота DDR4 DIMM non-ECC. Поддержка XMP профилей. Максимальный объём памяти 128 Гб, максимальный объём одного модуля 32 Гб. Поддерживаемая частота 2133, 2400, 2666, 2800, 3000, 3200, 3300, 3333, 3400, 3466, 3600, 3666, 3733, 3800, 3866, 4000, 4133, 4266 МГц
Встроенная графика	Intel HD Graphics, порт HDMI обеспечивающий вывод изображения 4096×2160 точек (30 Гц), поддержка HDMI 1.4 и HDCP 2.2, выделяемая память до 1 Гб
Звук	Кодек Realtek ALC887, High Definition Audio, 2/4/5.1 /7.1 – канальный звук, поддержка S/PDIF Out.
Сеть	Чип Realtek GbE LAN (10/100/1000 Мбит)
Слоты расширения	1 x PCI Express x16 (x16), 2 x PCI Express x16 (x4), 3 x PCI Express x1 (все слоты PCI Express соответствуют стандарту PCI Express 3.0). Поддержка технологий AMD Quad-GPU CrossFire и AMD CrossFire.
Хранение данных	1 интерфейс M.2 (разъем Socket 3, M key, тип 2242/2260/2280/22110 SATA и поддержка SSD PCIe x4/x2), 6 х SATA 6 Гбит/с (поддержка RAID 0, RAID 1, RAID 5 и RAID 10), поддержка Intel Optane Memory
USB	8 х USB 3.1 (6 на задней панели, 2 в виде колодки на плате), 2 x USB 2.0/1.1 в виде колодки
Интерфейсы на плате	1 x 24-pin ATX 1 x 8-pin ATX 12В 1 x 4-pin ATX 12В 1 x M.2 Socket 3 6 x SATA 6 Гб/с 1 x коннектор для кулера CPU 3 x системных вентилятора 1 x RGB LED коннектор 1 x колодка передней панели 1 x колодка для подключения аудиоразъёмов на передней панели 1 x USB 3.1 Gen 1 1 x USB 2.0/1.1 1 x S/PDIF Out 1 x Thunderbolt add-in card 1 x Trusted Platform Module (TPM) header (2×6 pin, для the GC-TPM2.0_S) 1 x serial port 1 x перемычка очистки CMOS
Интерфейсы на задней панели ввода/вывода	2 x PS/2. 6 x USB 3.1. 1 x HDMI. 1 x RJ45. 3 аудиоразъёма.
HW мониторинг	Напряжения, температуры, скорости вращения вентилятора. Предупреждение о перегреве, несправности вентилятора. Управление скоростью вращения вентиляторов (зависит от типа установленных вентиляторов).
BIOS	1 х 128 Мбит flash, AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Осмотр

Материнская плата выполнена коричневом текстолите, но значительная его часть выкрашена в серый цвет. Несмотря на «бюджетность» имеет систему охлаждения в виде радиаторов на чипсете и элементах питания. Рядом с последними можно заметить дополнительный 4-контактный разъем питания процессора ATX12V в дополнение к 8-контактному.

В систему охлаждения Gigabyte Z390 UD вошли 3 радиатора из алюминия, оформленных в соответствии с дизайном платы. Один отводит тепло от чипсета Z390, а оставшиеся два – от силовых элементов в цепи питания CPU.

Все элементы материнской платы расположены на своих местах. Как показала сборка, никаких проблем при установке комплектующих не возникает. Хотя громоздкие модели процессорных кулеров могут заблокировать первый слот модулей памяти, но это можно отнести к единичным случаям. Некоторые проблемы может вызвать установка видеокарт с охлаждением шириной в 3 слота. В этом случае окажутся заблокированными разъёмы SATA, смотрящие вверх. При этом два порта сбоку будут доступны в любом случае.

Для подключения накопителей модель имеет шесть портов SATA 6 Гбит/сек и слот M.2 Socket 3. Последний делит линию передачи данных с портом SATA под индексом 1, если к нему подключён накопитель.

Питание центрального процессора на Gigabyte Z390 UD выполнено по схеме 10+2 фазы. Для этого была использована качественная элементная база: дроссели в ферритовым сердечником, твердотельные конденсаторы.

На плате распаяны 4 слота DIMM для размещения модулей оперативной памяти DDR4. Они должны устанавливаться попарно в слоты 1─3 или 2─4, поскольку работают в двухканальном режиме. Поддерживается работа с модулями, функционирующими на частоте до 4266 МГц. Максимальный объём модулей памяти, который можно установить, составляет 128 Гб.

Для установки дополнительного оборудования плата имеет 6 слотов расширения. По порядку сверху вниз – это PCI Express 3.0 x1, PCI Express 3.0 x16 (работает в режиме х16), PCI Express 3.0 x1, PCI Express 3.0 x16 (работает в режиме х4), PCI Express 3.0 x1, PCI Express 3.0 x16 (работает в режиме х4). Доступно объединение двух видеокарт в массив AMD CrossFireX. Они будут работать в режиме x16 + x4.

Немного выше расположен гигабитный чип Realtek RTL8118, отвечающий за работу сетевых соединений. Как сообщает производитель, он поддерживает выделение приоритетного канала для игрового трафика в автоматическом режиме.

Вдоль нижнего края материнской платы расположена масса интерфейсных разъёмов. Некоторые из них перечислены ниже.

Порты TPM и COM.
Колодки для подключения средств управления на передней панели корпуса, звуковых разъёмов, S/PDIF out, USB0.
Перемычка для сброса CMOS.
Подключение системного вентилятора.
Интерфейс для подключения светодиодной ленты.

Несколько интерфейсов расположились в верхней части платы вдоль правого края. Здесь находится колодка для подключения USB 3.1 на панели корпуса. Выше от неё расположен 24-пиновый разъём для подключения питания к плате, а ниже колодка для подключения вентилятора.

В общей сложности набор микросхем Intel Z390 обеспечивает работу 2 внутренних и 6 внешних интерфейсов USB 3.1.

Основным элементом любой материнской платы является процессорный сокет. На Gigabyte Z390 UD распаян LGA1151. Сверху надета пластиковая заглушка, чтобы исключить повреждение контактов разъёма.

Поддерживается работа с процессорами 8 и 9 поколения Intel Core i9, i7, i5, i3, Pentium, Celeron в исполнении под LGA1151.

На заднюю панель ввода-вывода вынесены следующие порты.

2 x PS/2.
6 x USB 3.1.
1 x HDMI.
1 x RJ45.
3 аудиоразъёма.

Лучшие бюджетные материнские платы для Intel

3. ASRock H310CM-DVS

ASRock H310CM-DVS

Комплектующие тайваньской компании ASRock считается недорогими. За небольшую стоимость получаете продукцию не хуже чем у конкурентов. Создана исключительно для процессоров Intel с сокетом 1151v2. Благодаря размеру microATX вмещается в маленький корпус. Разъём для блока питания составляет 4+4 pin, что нельзя игнорировать при сборке. Для оперативной памяти предусмотрено два слота DDR4 с максимальным объёмом до 32 гигабайт. Как известно, скорость ОЗУ выполняется на 2666 МГц. Система работает шустро в связи с наличием двухканального режима работы.

Плюсы:

Доступная цена;
Габариты.

Минусы:

Требуется наличие встроенного видео на процессоре;
Нет поддержки процессоров шестого и седьмого поколения.

2. ASUS PRIME B360M-A

ASUS PRIME B360M-A

Производитель ASUS давно имеет высокий рейтинг среди комплектующих, в том числе материнская плата ASUS PRIME B360M-A работает на чипсете Intel B360. Относится к бюджетному типу, но имеет полноценный рабочий интерфейс, которая будет радовать пользователя без перебоев.

Из себя представляет наличием слотов для ОЗУ DDR4 со скоростью 2666 МГц. Для стабильности оперативной памяти внедрена разработка ASUS OptiMem. Регулировка подсветки. Чтобы настроить скорость вращения кулеров, имеется программа Fan Xpert 2+, что позволяет изменять скорость без захода в БИОС.

Плюсы:

Стоимость;
Порты USB 3.1, Type-C, видеовыход с тремя разъемами.

Минусы:

Не предназначена для разгона.

1. ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

Если в поисках хорошей материнки с наличием чипсета Intel B370, то стоит обратить внимание на данное устройство. Предназначена для дома и офиса

Она не создана для разгона процессора. Поэтому если не учитывать указанный недостаток, что суммарно снижает стоимость, то для сборки игрового компьютера будет неплохим выбором. Высокая производительность обеспечена поддержкой оперативной памяти DDR4 на частоте 2666 МГц. Чтобы управлять скоростью вращения вентиляторов, существует утилита Fan Xpert. Никаких проблем с подключением твердотельного накопителя SSD не возникает.

Плюсы:

Небольшая стоимость;
Красивая подсветка;
Функциональный БИОС.

Минусы:

Небольшие габариты устройства;
Трудности с выниманием SSD при наличии большого радиатора процессора;
Два слота для ОЗУ.

ASUS PRIME B365M-A

Форм-фактор: mATX (24.4 x 21.8 см)
Сокет: LGA1151
Количество слотов памяти: 4
Память: DDR4, два канала, макс. 64 ГБ
Тактовая частота: 2666/2400/2133 МГц
Разъемы: 4 x USB 2.0, 2 x USB 3.2 Gen1
1 x USB 3.2 Gen1 Type C, 4 x USB 3.2 Gen1 Type A
1x DVI-D, 1x HDMI, 1x VGA (D-Sub)
Аудио: Realtek ALC887 8
Сетевой интерфейс: Realtek RTL8111H
Поддерживаемые процессоры: 8- и 9-поколения Intel Core i7/
i5/i3/ Pentium/Celeron
Контроллеры накопителей: 2 x M.2, 6 x SATA 6 Gb/s

А начнем мы с материнской платы компании ASUS – модель PRIME B365M-A. Она выполнена в формате microATX и поддерживает процессоры Intel Core 8 и 9-го поколений на сокете LGA1151.

В плате используется 4+2-фазная подсистема питания, а также, в отличие от предыдущей модели, в зоне VRM присутствует радиатор. Для установки оперативной памяти доступно 4 слота с максимальной поддержкой 64 ГБ DDR4-2666. Дисковую подсистему представляют два M.2 Socket и шесть портов SATA 3.0 с пропускной способностью 6 Гбит/с. А карты расширения можно установить в два PCIe 3.0 x1, или в слот PCI Express 3.0 x16, отличающийся усиленной конструкцией.

Сетевые возможности и аудиоподсистема представлены бюджетными кодеками от Realtek – RTL8111H и ALC887 соответственно. Что касается внешнего интерфейса, то он содержит стандартный набор необходимых разъемов.

Из особенностей платы выделю:

Технологию OptiMem: представляющую собой оптимизированную разводку слотов, способствующую увеличению частотного потенциала модулей памяти.
Утилиту Fan Xpert 2+, позволяющую гибко управлять вентиляторами и регулировать их работу основываясь на температуре графического процессора.
Защитные технологии 5X Protection III.
Наличие разъема для светодиодной ленты с функцией синхронизации подсветки с другими совместимыми устройствами.
Наличие высокоскоростных интерфейсов, включая разъемы M.2

Возможности UEFI BIOS

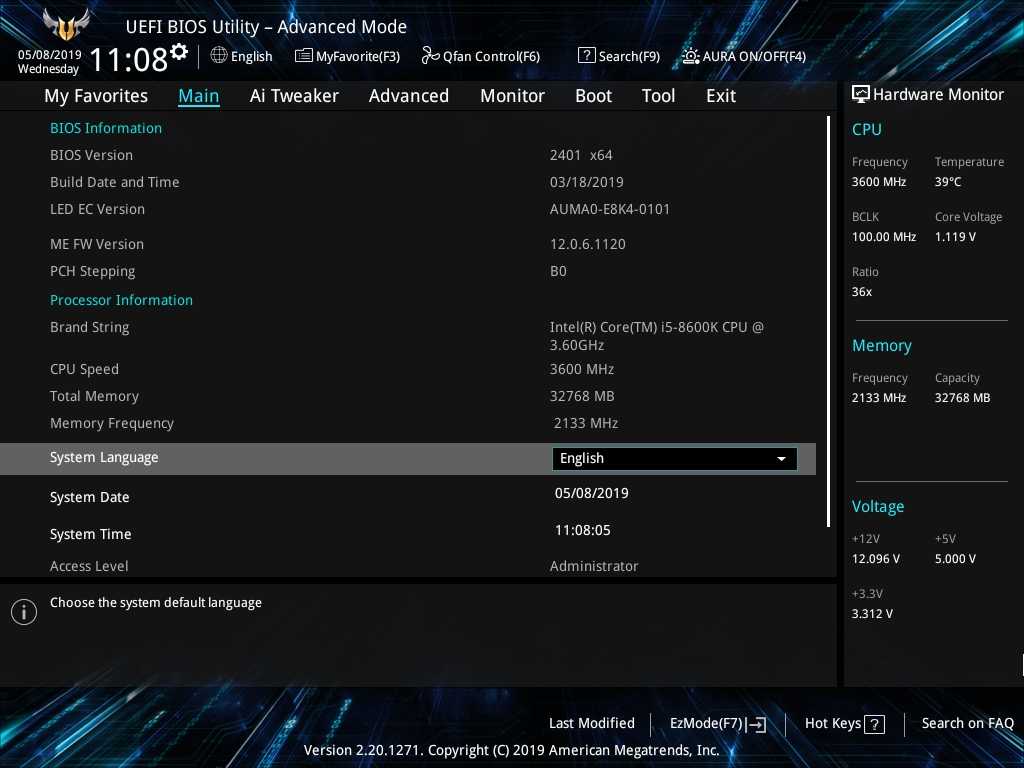

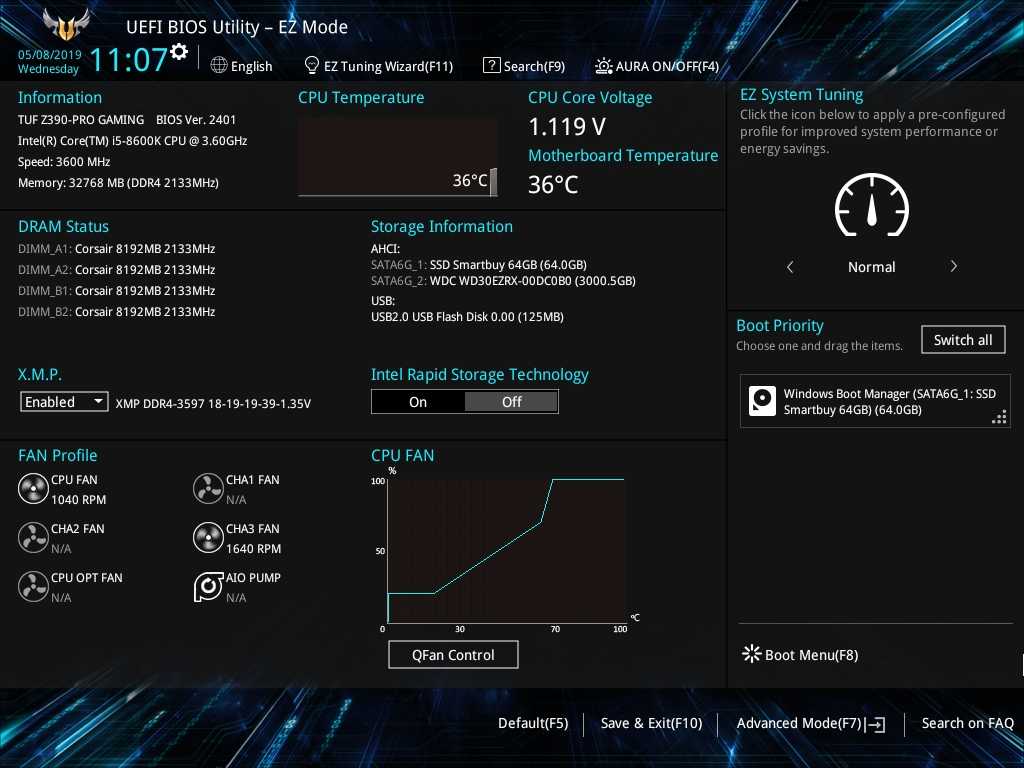

При входе в BIOS материнской платы TUF Z390-Pro Gaming первым пользователя встречает раздел EZ Mode, который демонстрирует основную информацию о системе. Переход к полным настройкам BIOS выполняется клавишей F7 на клавиатуре.

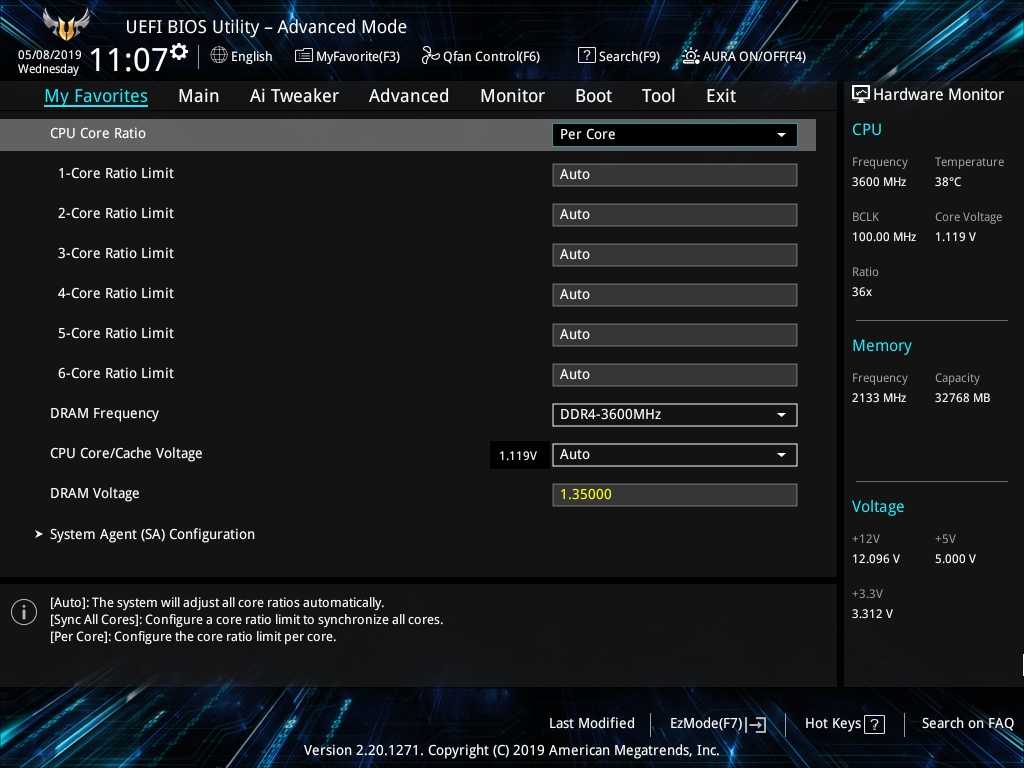

Режим Advanced Mode представляет собой восемь разделов, структурированных тематически. Первые две вкладки «My Favorites» и «Main» содержат список основных устройств и перечень последних изменений в BIOS.

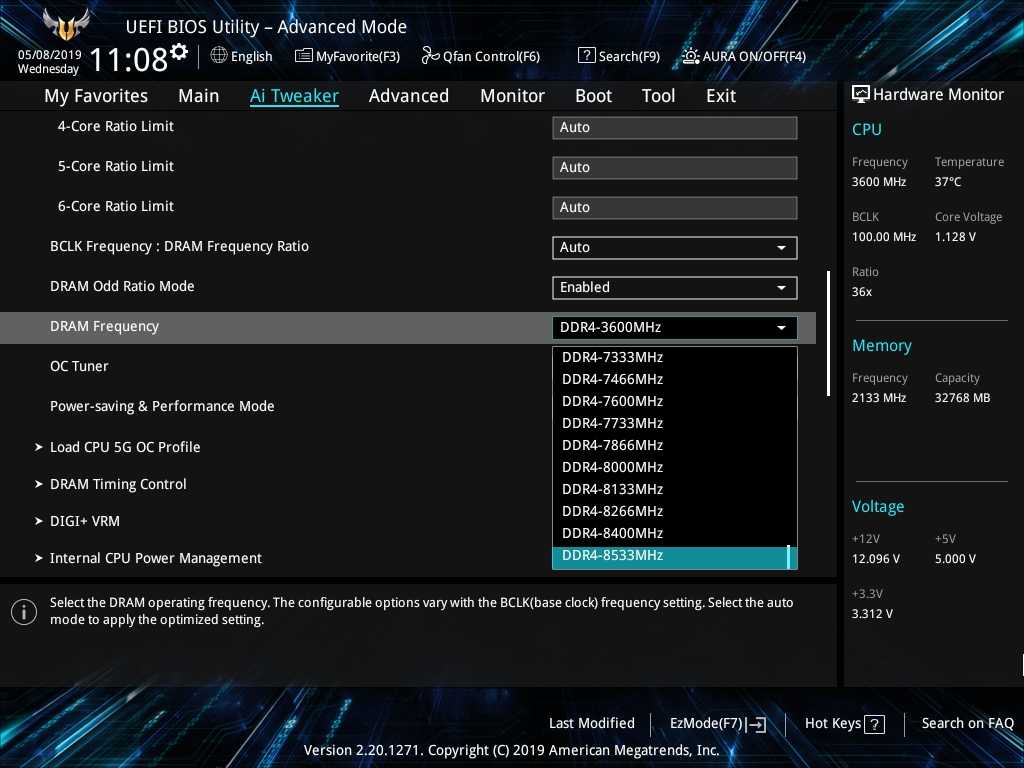

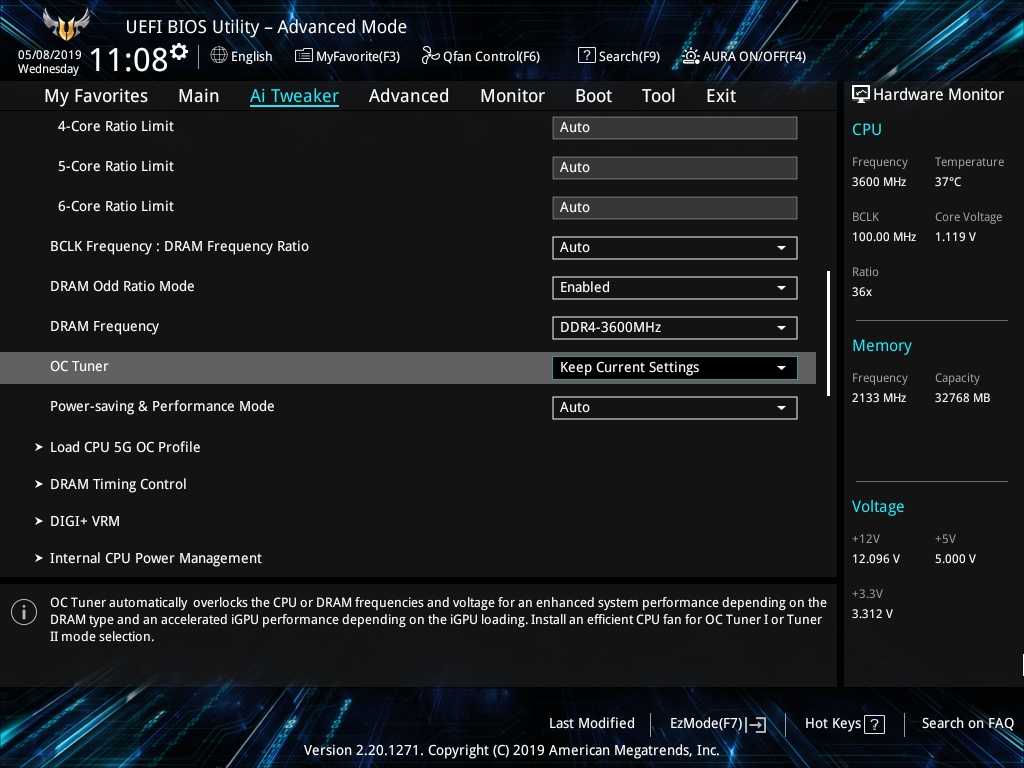

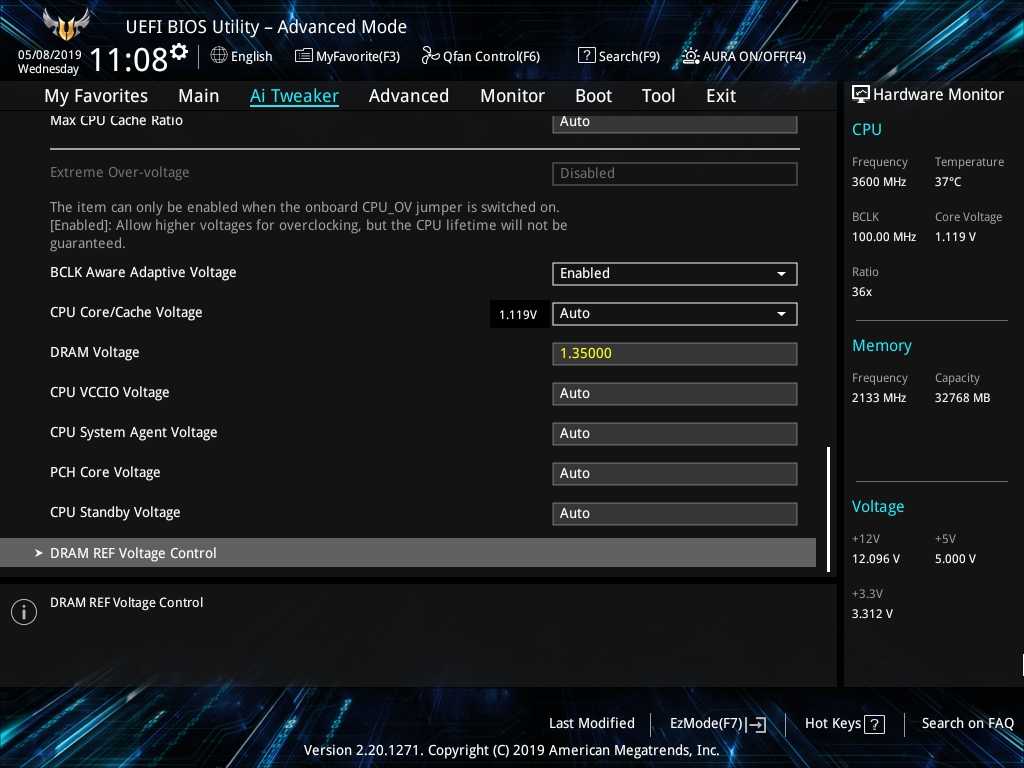

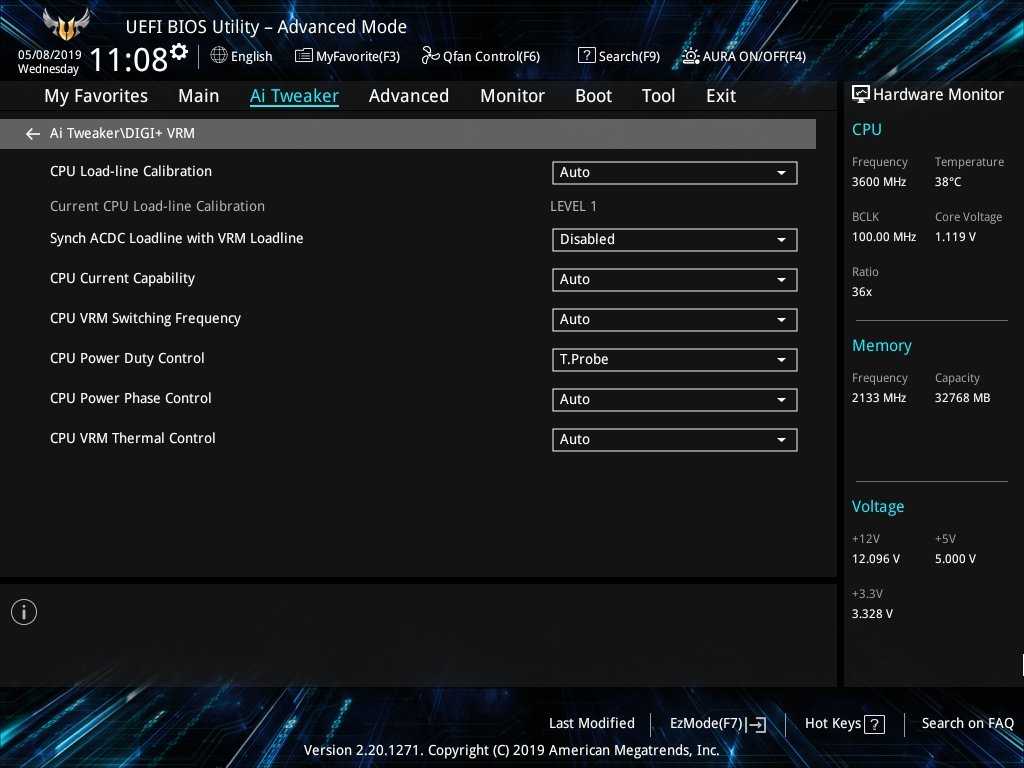

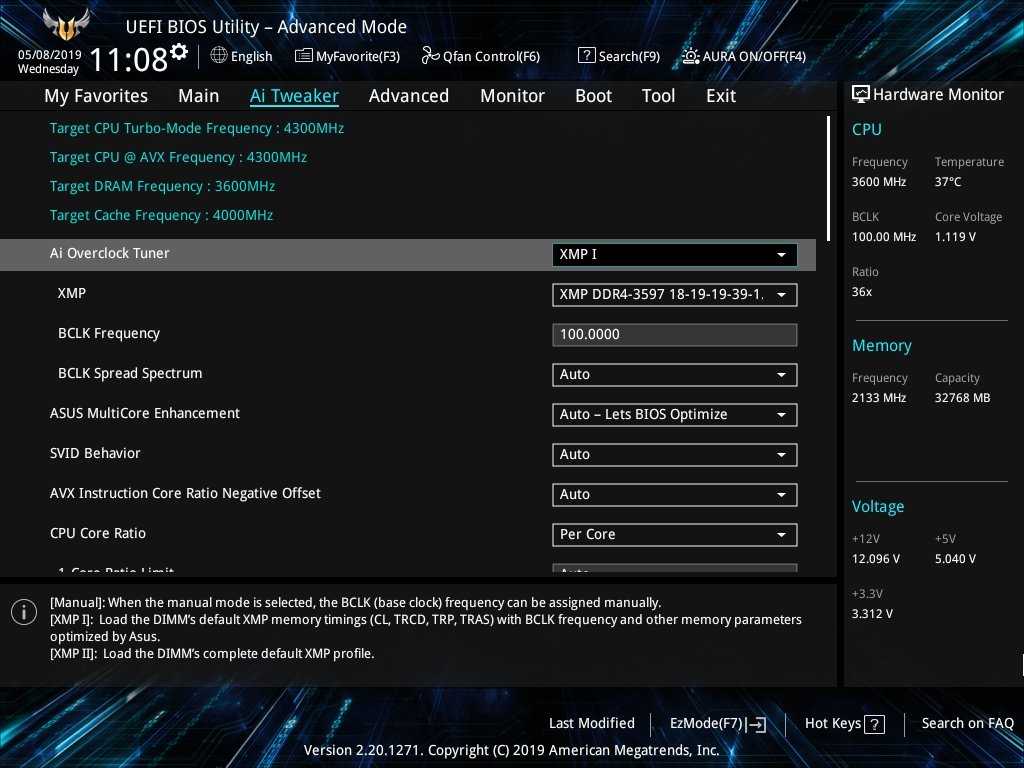

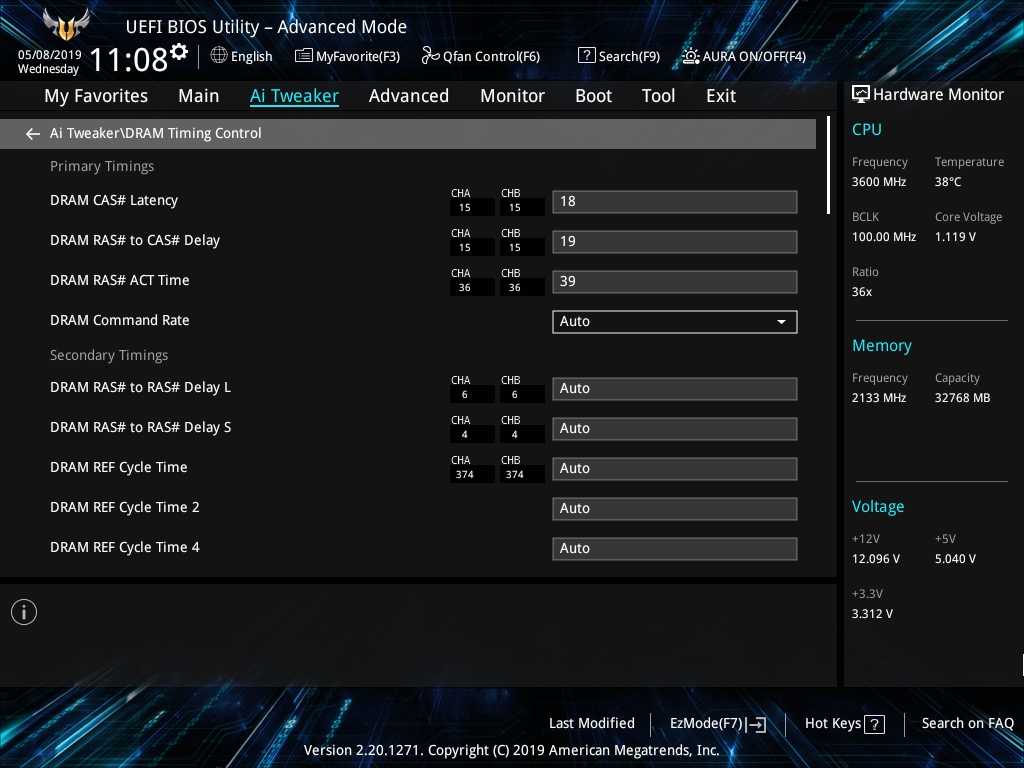

Все оверклокерские функции и тюнинг компонентов сосредоточены в разделе «Ai Tweaker». Перечень настроек достаточно обширный и включает в себяв том численастройку оперативной памяти и ее таймингов.

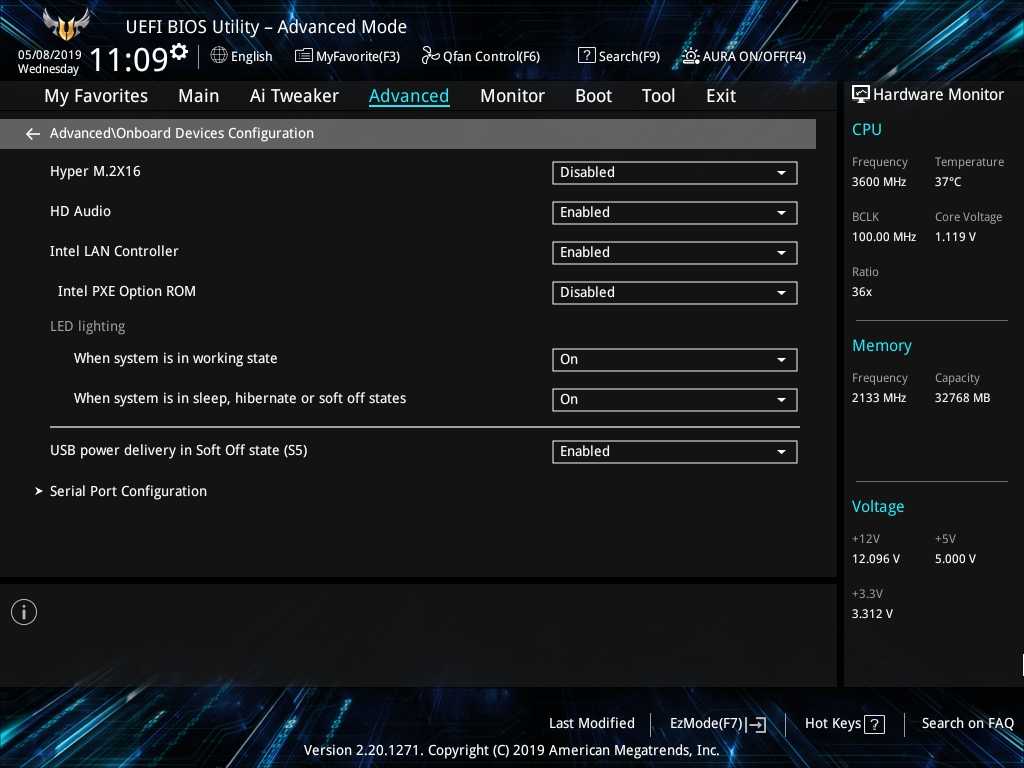

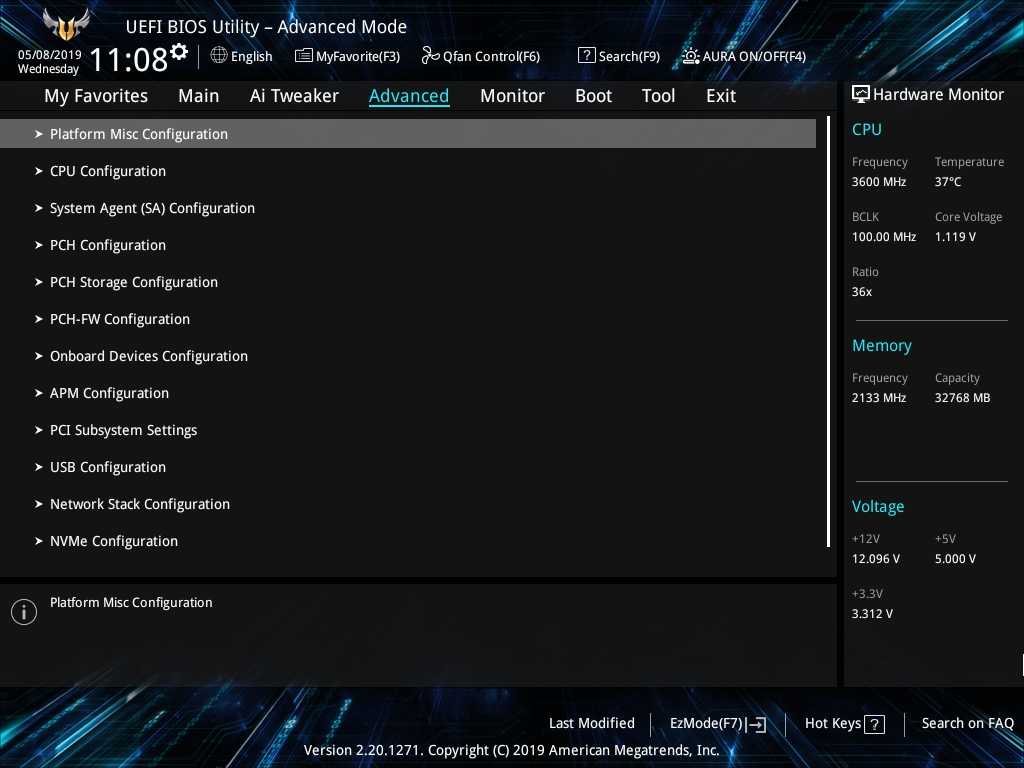

Все, что относится к настройке периферии и разъемов материнской платы, собрано в разделе «Advanced».

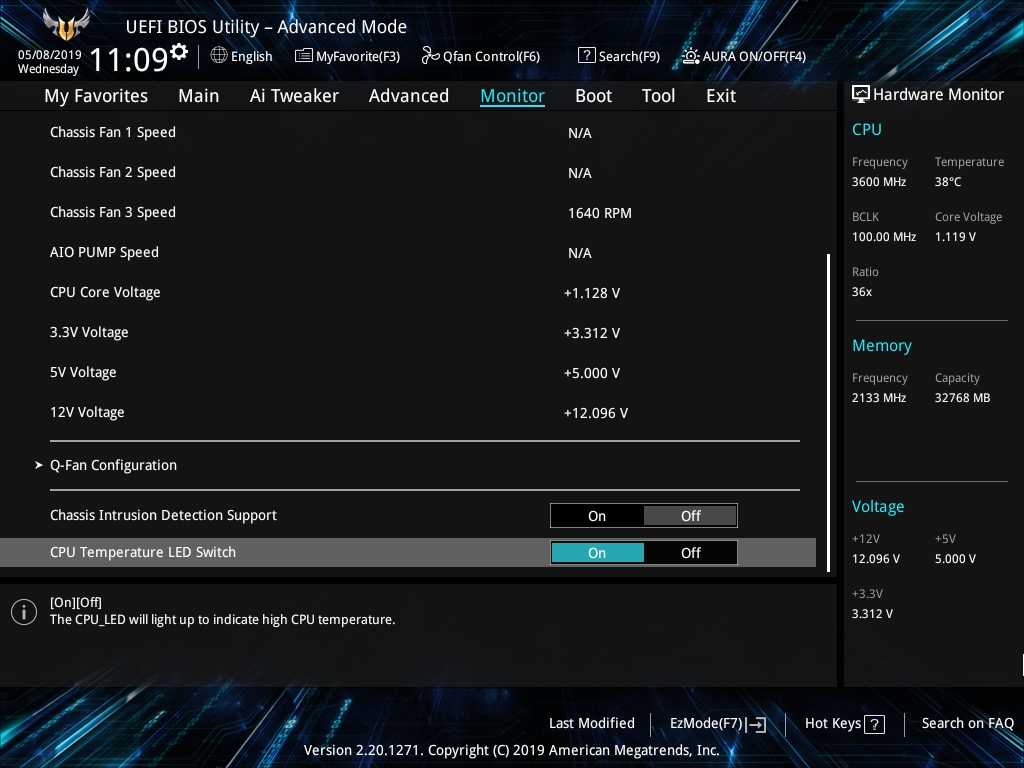

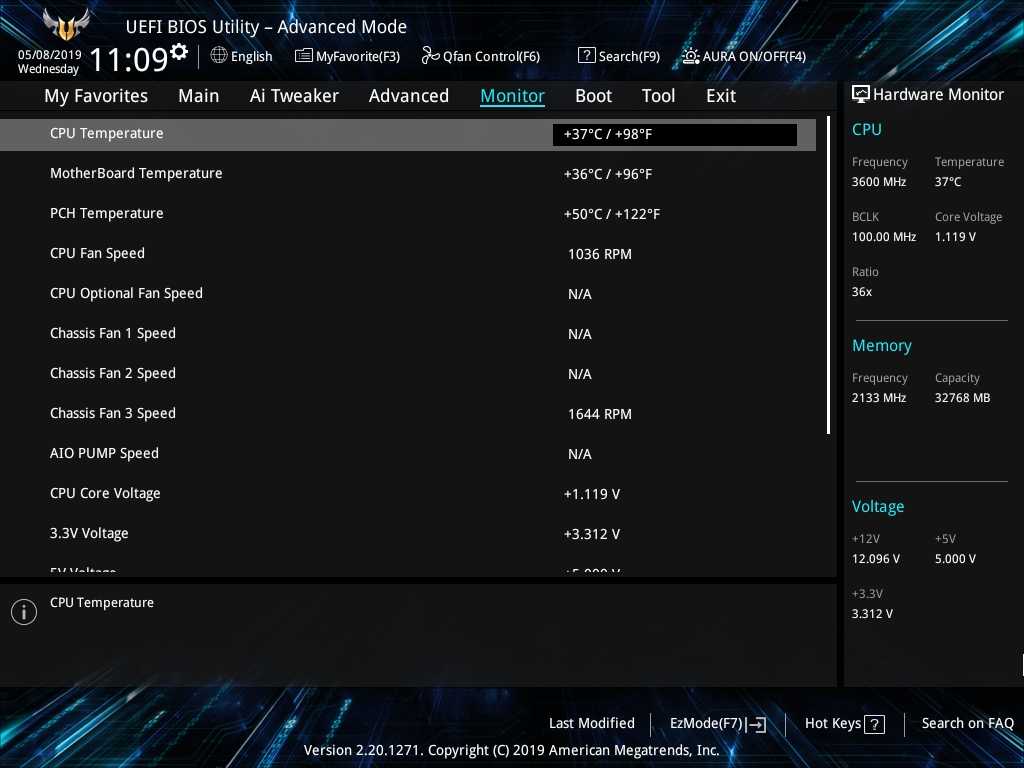

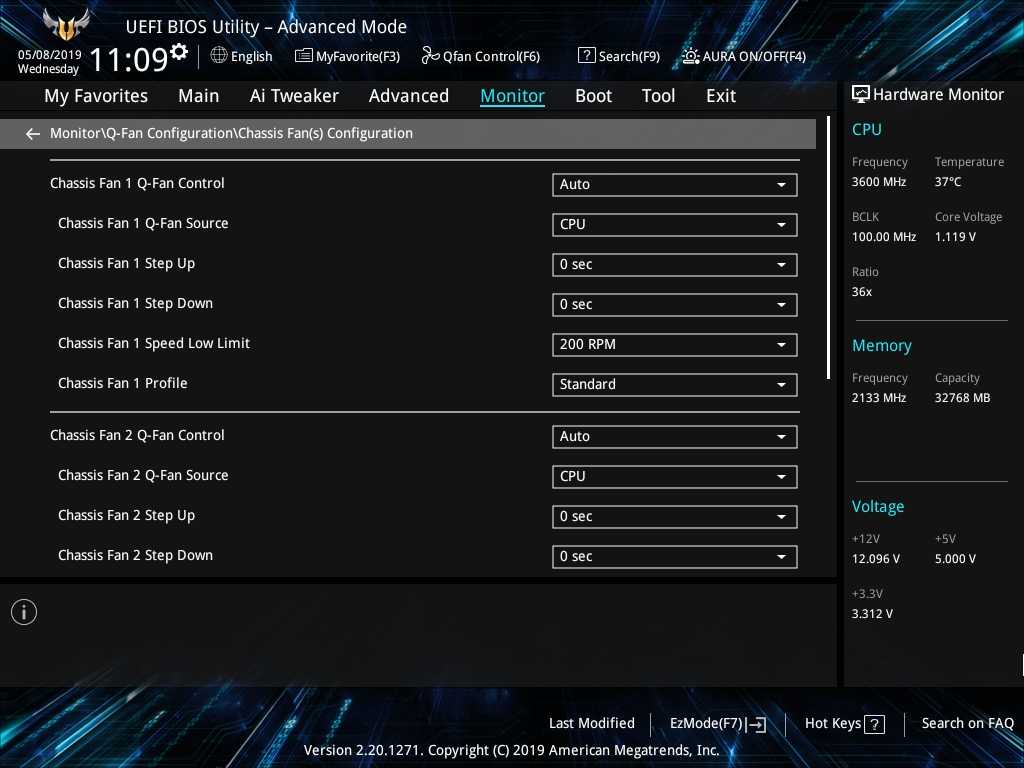

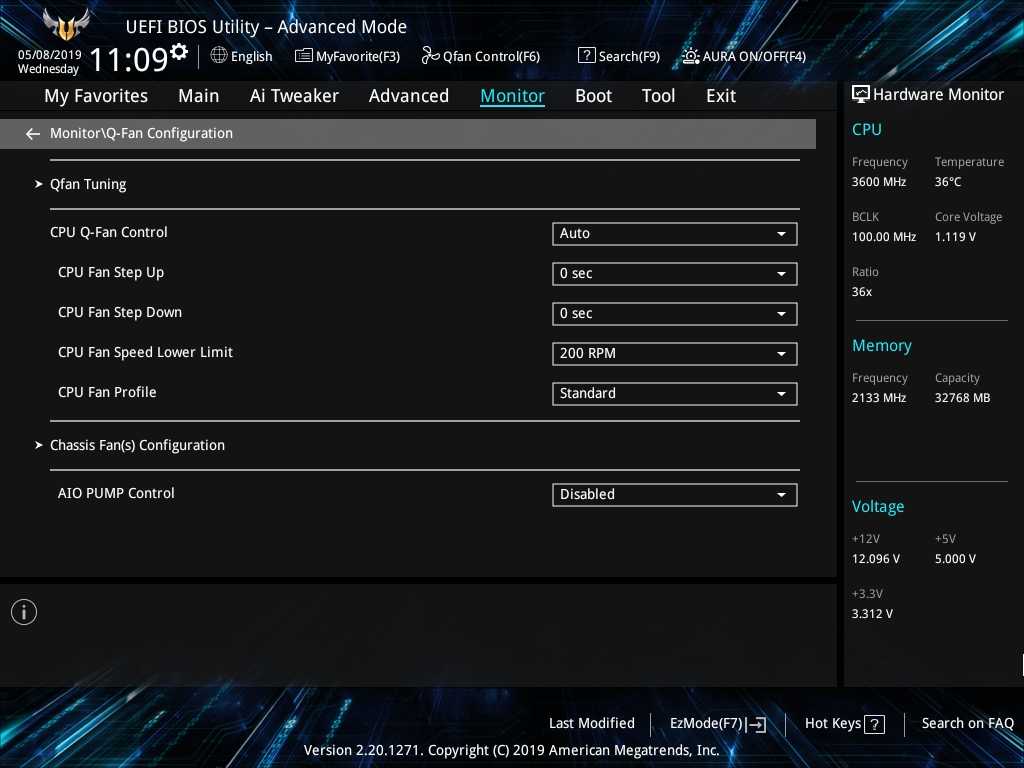

Вкладка «Monitor» представляет собой инструментарий для мониторинга и управления вентиляторами системы.

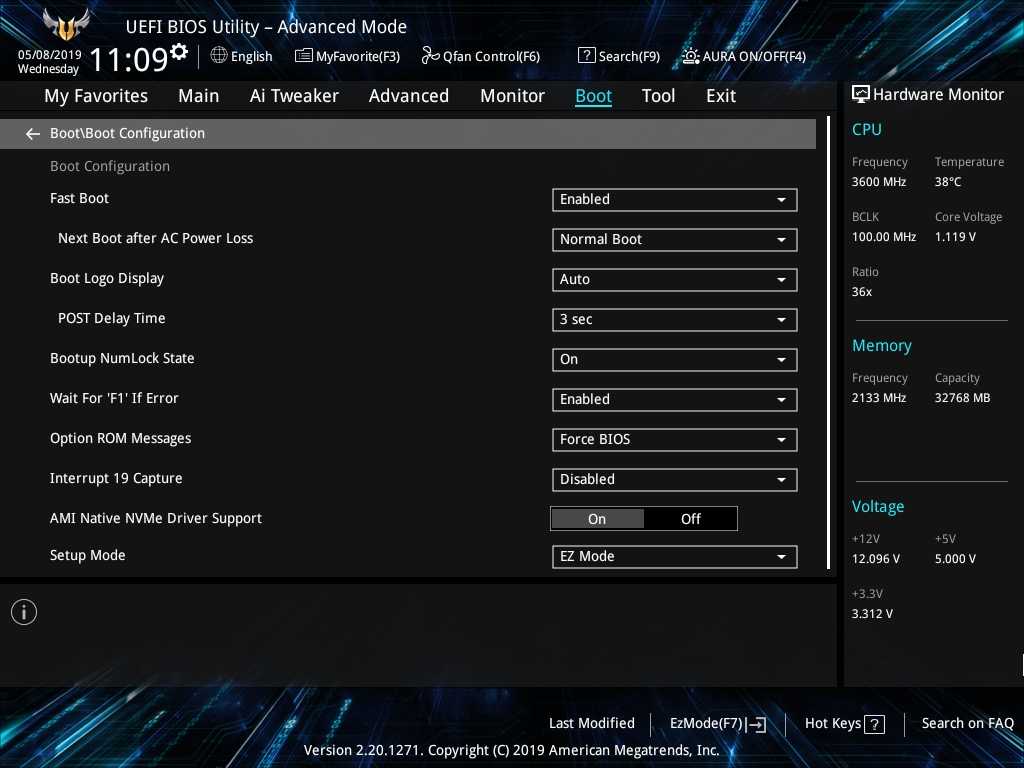

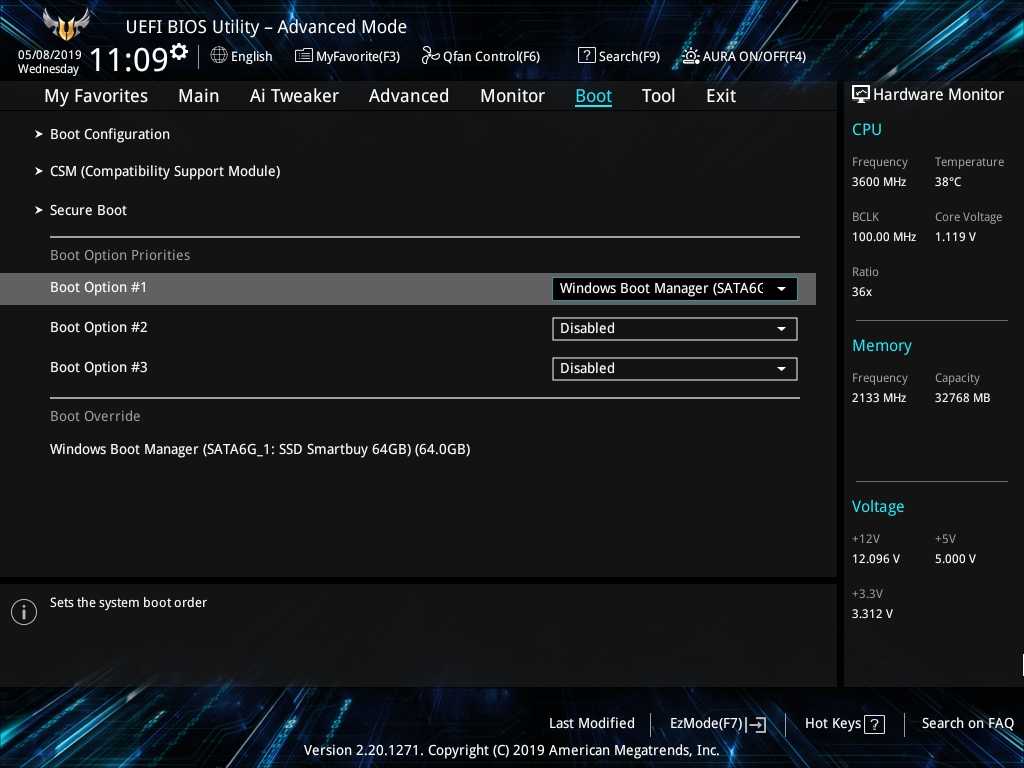

Опции для настройки загрузочных устройств сосредоточены в разделе «Boot».

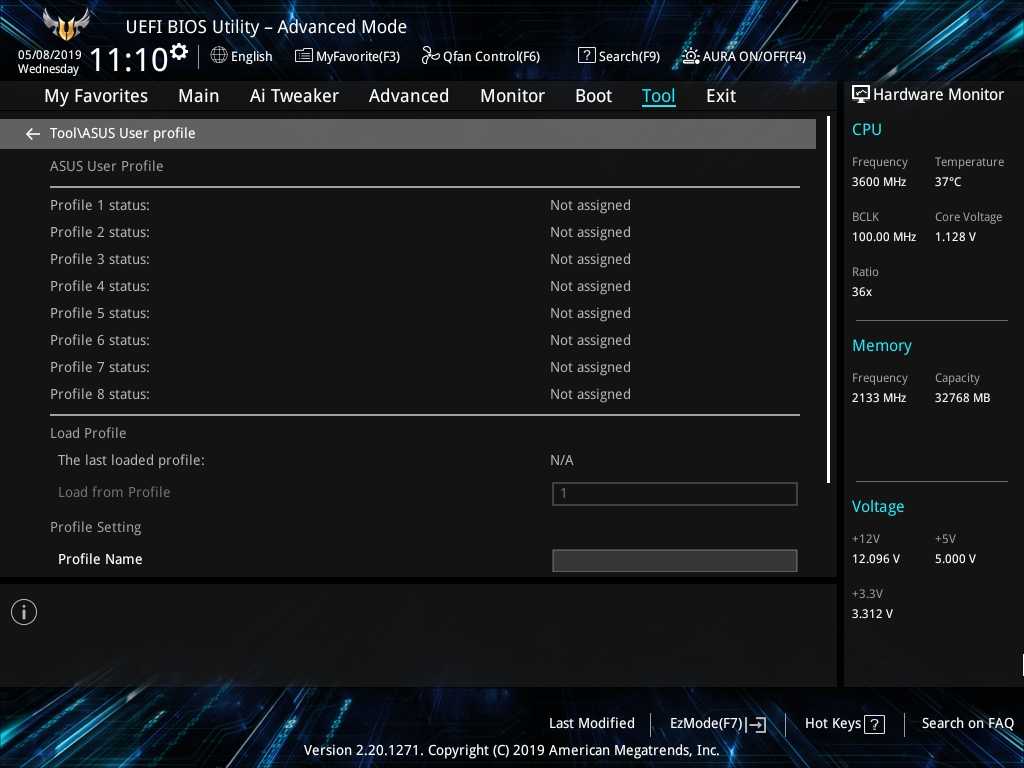

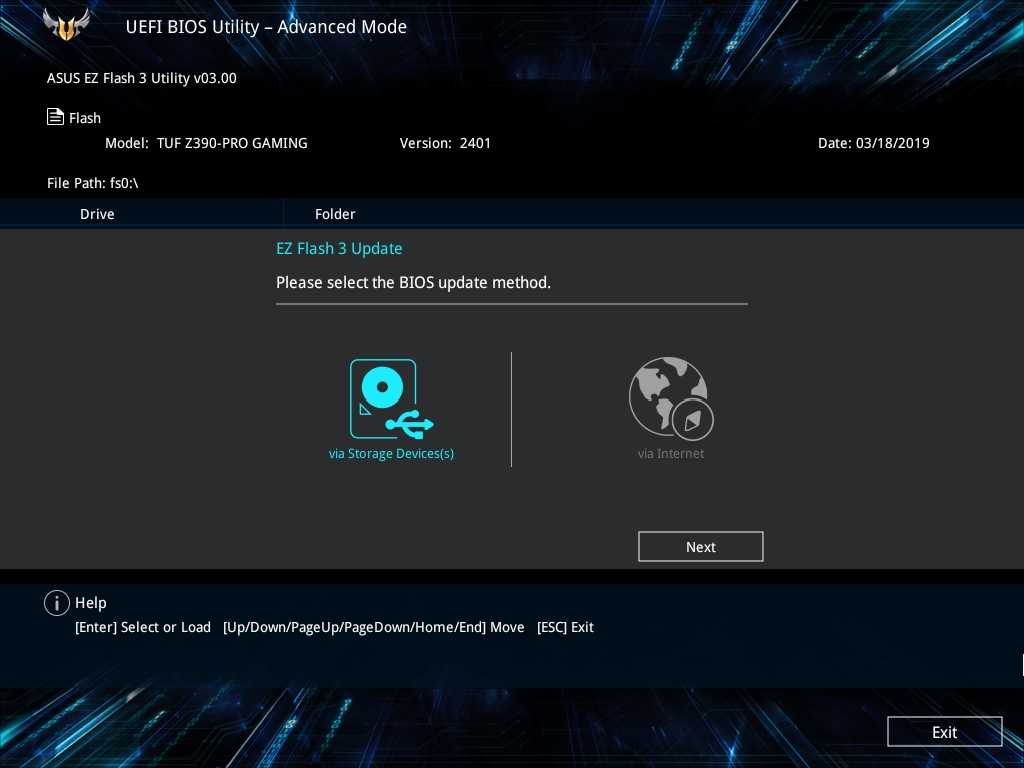

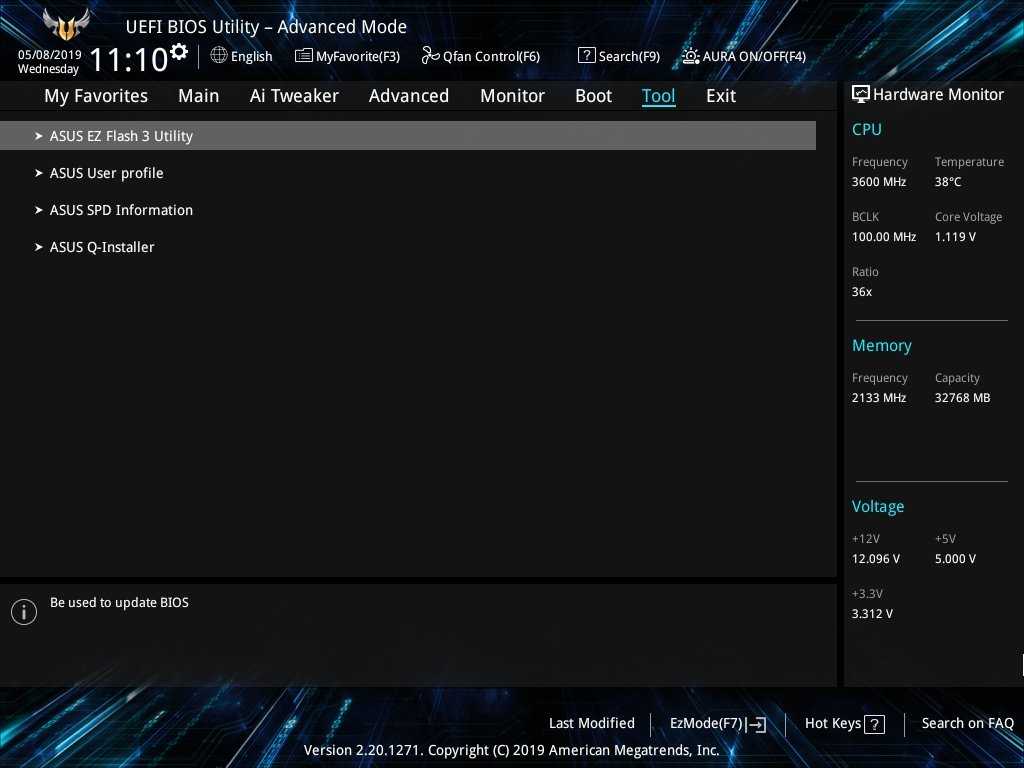

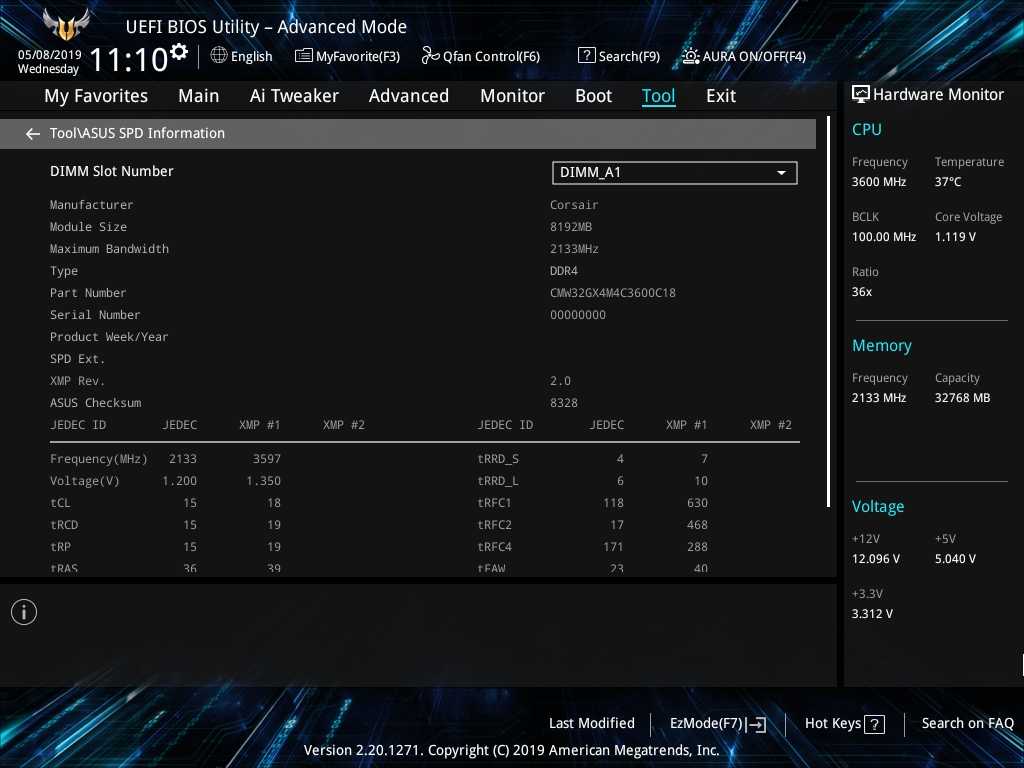

Для сервисных функций в BIOS материнской платы предназначена вкладка «Tool». Она включает инструменты для обновления прошивки BIOS, просмотр установленных комплектующих, загрузку и сохранение пользовательских настроек.

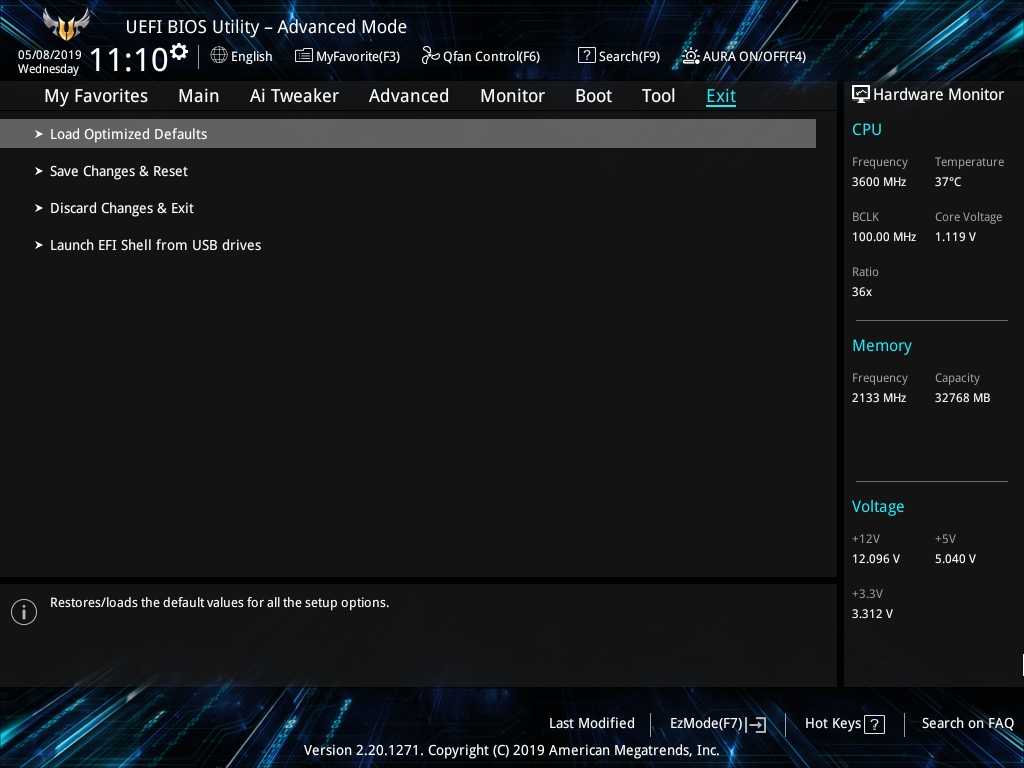

Последний раздел «Exit» отвечает за сохранение настроек BIOS, сброса настроекили выхода из меню.

Intel официально представила чипсет Z390

Компания Intel преподнесла сюрприз анонсом нового старшего чипсета для платформы LGA1151 — Z390. Ранее предполагалось, что данный набор системной логики дебютирует одновременно с восьмиядерными процессорами Coffee Lake-S, но затем поступили сведения о его выходе в третьем квартале. Исходя из имеющихся сведений, на выставке Computex 2018 (5–9 июня) чипмейкер подробно расскажет о возможностях микросхемы Z390, а партнёры Intel из числа производителей материнских плат представят прототипы собственных решений LGA1151/Z390. Серийные модели матплат появятся в розничной продаже не раньше второй половины июня.

На сегодняшний день известны не все характеристики Intel Z390, поскольку данный чипсет пока отсутствует в базе ark.intel.com. Тем не менее на основе имеющейся документации можно сделать ряд выводов. По сочетанию характеристик набор системной логики Z390 похож прежде всего на H370. Помимо возможностей последнего, новый флагман обладает поддержкой разгона процессоров Core i3-8350K, Core i5-8600K и Core i7-8700K посредством повышения множителя, а также увеличенным числом каналов USB 3.1 (с 4 до 6 шт.), USB 3.0 (с 8 до 10 шт.) и линий PCI Express 3.0 (с ≥20 до ≥24).

Intel 300 Series Z390 Z370 Q370 H370 B360 H310 Сегмент рынка (п — потребительский; к — корпоративный) п к к/п к/п п Техпроцесс, нм 14¹ 22 14 Интерфейс DMI3 DMI2 Уровень TDP, Вт 6¹ 6 Версия Intel ME 12¹ 11 12 HSIO 30¹ 30 24 14 USB (всего) 14 12 10 USB 3.1 (макс.) 6 нет 6 4 нет USB 3.0 (макс.) 10 8 6 4 SATA 6 Гбит/с 6 4 RAID SATA 0, 1, 5, 10 нет 0, 1, 5, 10 нет PCI-E 3.0 (макс.) 24 20 12 нет PCI-E 2.0 (макс.) нет 6 RAID PCI-E 0, 1, 5 нет 0, 1, 5 нет RST PCI-E SSD (макс.) 3¹ 3 2 1 нет Контроллер Wi-Fi/BT² есть нет есть Intel Smart Sound есть нет Поддержка разгона есть нет Поддержка Intel Optane есть нет Поддержка Intel vPro нет есть нет ¹— предварительно ²— Intel Wireless-AC 9560

Сравнивая чипсеты Z370 и Z390, стоит выделить такие особенности «390-го», как переход на более тонкий техпроцесс выпуска (14 нм), наличие встроенных контроллеров USB 3.1 (6 каналов) и Wi-Fi/Bluetooth. Интегрированный адаптер Intel Wireless-AC 9560 отвечает требованиям стандарта 802.11 Wave 2, для которого характерны ширина канала в 160 МГц и максимальная пропускная способность в 1,73 Гбит/с. Для работы беспроводных интерфейсов либо производитель матплаты, либо пользователь должны подключить вспомогательный ИК-модуль в виде платы M.2 2216/2230 для разъёма M.2 Key E. Кроме того, поддерживается и проводная сеть 10/100/1000 Мбит/с.

Z390 составит компанию выпущенным ранее чипсетам 300-й серии

Ниже перечислены все возможности чипсета Intel Z390, включая поддержку технологий Intel Rapid Storage (RST) и Smart Sound, и SSD-накопителей Optane. Анонсы материнских плат LGA1151/Z390 вряд ли задержатся надолго — другое дело, что на прилавках соответствующие продукты появятся не ранее чем через месяц.

Источник

Чипсет Intel Z390 и 9-е поколение процессоров

Когда разбираешься с покупкой материнских плат в современных чипсетах можно «утонуть». Простой информации поих возможностям найти сложно. Вот вышел новый чипсет Z390 со всеми плюшками для процессоров 9-го поколения. Основная плюшка для меня — это то, что слоты М.2 подключены напрямую в чипсет и не отбирают линии у SATA и PCIe (хотя не всё так радужно). Хорошая статья с Хобота на сей счёт:

И приведем также основные характеристики чипсетов Intel 300-й серии для настольных ПК.

Q370	Z390	Z370	H370	Q360	B360	H310
Всего HSIO-портов	30	30	30	30	26	24	15
Линии PCIe 3.0	до 24	до 24	до 24	до 20	14	12	6 (PCIe 2.0)
Порты SATA 6 Гбит/с	до 6	до 6	до 6	до 6	до 6	до 6	4
Порты USB 3.1	до 6	до 6	нет	до 4	до 4	до 4	нет
Порты USB 3.0	до 10	до 10	до 10	до 8	до 8	6	4
Общее количество USB-портов	14	14	14	14	14	12	10
Intel RST для PCIe 3.0 (x4/x2 M.2)	3	3	3	2	1	1	нет
Поддержка разгона	нет	да	да	нет	нет	нет	нет
Конфигурации процессорных линий PCIe 3.0	1×16 2×8 1×8 и 2×4	1×16
Поддержка памяти	DDR4	DDR4	DDR4	DDR4	DDR4	DDR4	DDR4
Количество каналов памяти/ количество модулей на один канал	2/2	2/2	2/2	2/2	2/2	2/2	2/1
Поддержка Intel Optane Memory	да	да	да	да	да	да	нет
Поддержка PCIe Storage	да	да	да	да	да	да	нет
Поддержка PCIe RAID 0, 1, 5	да	да	да	да	нет	нет	нет
Поддержка SATA RAID 0, 1, 5, 10	да	да	да	да	нет	нет	нет
Поддержка CNVi (Intel Wireless-AC)	да	да	нет	да	да	да	да
Встроенный гигабитный сетевой контроллер MAC-уровня	да	да	да	да	да	да	да

Теперь о контролере CNVi (Connectivity Integration), который есть во всех чипсетах, кроме Intel Z370. Он обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Гбит/с) и Bluetooth 5.0 (новая версия стандарта). Однако в чипсете не полноценный сетевой контроллер, а MAC. Для реализации контроллера нужна еще карта (например, Intel Wireless-AC 9560) с разъемом M.2 (ключ E-типа), которая поддерживает интерфейс CNVi.

Источник

Тестирование

Тестовый стенд

Для проведения тестов собиралась следующая система.

Материнская плата Gigabyte Z390 UD.
Процессор Intel Core i7 9700K Coffee Lake LGA1151.
Охлаждение процессора Be Quiet! Pure Rock 150 ватт.
Комплект модулей оперативной памяти Kingston Hyper Fury HX432C18FB2K2/16 два модуля по 8 Гб.
Видеокарта Sapphire Pulse Radeon RX 580 8 GDDR5.
Твердотельный диск SSD Adata Ultimate SU800 512 Гб (операционная система).
Жёсткий диск Western Digital WD10EZRZ 1 Тб SATA-III Blue (приложения).
Блок питания Zalman ZM850-GVM 850 ватт.
Корпус Zalman Z11 Plus.

Используемые программы

SiSoftSandra.
AIDA64 Extreme
Geekbench 5.0.3
Cinebench R20
WinRar 5.71
7Zip
PCMark 10
SuperPi 1.5 32M
CPU-Z
Corona
X265 1.4
POV Ray 3.7
TrueCrypt 7.1

Сборка

При сборке системы на базе материнской платы никаких проблем не возникло. Несмотря, на бюджетное исполнение, Gigabyte Z390 UD имеет всё необходимое для организации игровой или мультимедийной системы. Без проблем были подключены SSD, жёсткий и оптический приводы. Колодки для подключения передней панели и аудио информативны и легко подключаются. Портов на задней панели хватает для подключения всей необходимой периферии.

Разгон

Разгон процессора Core i7 9700K получился весьма скромный. Кулер Be Quiet! Pure Rock – это явно не та модель, которая подходит для разгона 8-ядерного процессора. Итоговый результат был зафиксирован на отметке 4700 МГц. Для этого множитель тактовой частоты был зафиксирован на отметке 47, а опорная частота 100 МГц. Напряжение было выставлено на отметке 1,375 вольта.

Вполне возможно, что можно было выжать 4,8 или даже 4,9 ГГц на этой плате, будь помощнее кулер или СВО. Но Be Quiet! Pure Rock на 4700 МГц с 1,375 в Prime95 едва удерживал температуру самого горячего ядра в районе 95 С. Стабильной считал работу системы считал после прохождения часового теста Prime95 Small FFT.

Кроме этого, был произведён небольшой разгон модулей памяти. В одном случае память работала на частоте 3333 МГц с таймингами 16-18-18-36 Command Rate 2T, а втором – 3200 МГц с таймингами 16-17-17-34 Command Rate 1T. Проверка на стабильность памяти проверялась тем же Prime95 в режиме Blend.

Дефолтные настройки CPU и памяти.
Core i7 9700K @ 4700 МГц, память 3333 МГц 16-18-18-36 Command Rate 2T.
Core i7 9700K @ 4700 МГц, память 3200 МГц 16-17-17-36 Command Rate 1T.

Арифметический тест процессора

Мультимедийный тест процессора

Скорость обработки изображений

Чтение, запись, копирование

Задержка памяти

Технические характеристики

Модель- TUF Z390-Pro Gaming
Socket- 1151 v2
Чипсет- Intel Z390
Тип памяти- DDR-4
Количество слотов памяти- 4
Оперативная память: 4 x DIMM, Max. 64Гб, DDR4 4266(O.C) — 2800(O.C.), 2666, 2400, 2133 МГц;
Слоты расширения- 3 x PCI-E 3.0 x16, 3 x PCI-E x1, 2 x M.2
Тип слотов M.2: type 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode), type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode);
Звук- 8-канальный (7.1) Realtek ALC S1200A
Сетевой интерфейс- Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с)
Разъёмы на задней панели- PS/2, 6 x USB 3.1, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
Форм-фактор- ATX (305 ммx 244 мм).

Тестовый стенд

Процессор	Intel Core i7-10700k (8-ядер)
Видеокарта	Gigabyte Radeon RX 5600 XT Gaming OC
Система охлаждения	ID-Cooling ZoomFlow 240X ARGB
Термоинтерфейс	Arctic MX-2
Оперативная память	G.Skill Trident Z RGB DDR4-4266 8Gb*2
Накопитель	M.2 SSD Samsung 970 Pro 512 Гб
Блок питания	Corsair RM850x мощностью 850 Вт
Корпус	Открытый тестовый стенд
Монитор	ASUS PB298Q, 29″, 2560×1080, IPS
Операционная система	Windows 10 Pro 64-bit 2004
Драйвера	Radeon Adrenalin 20.10.1 Beta

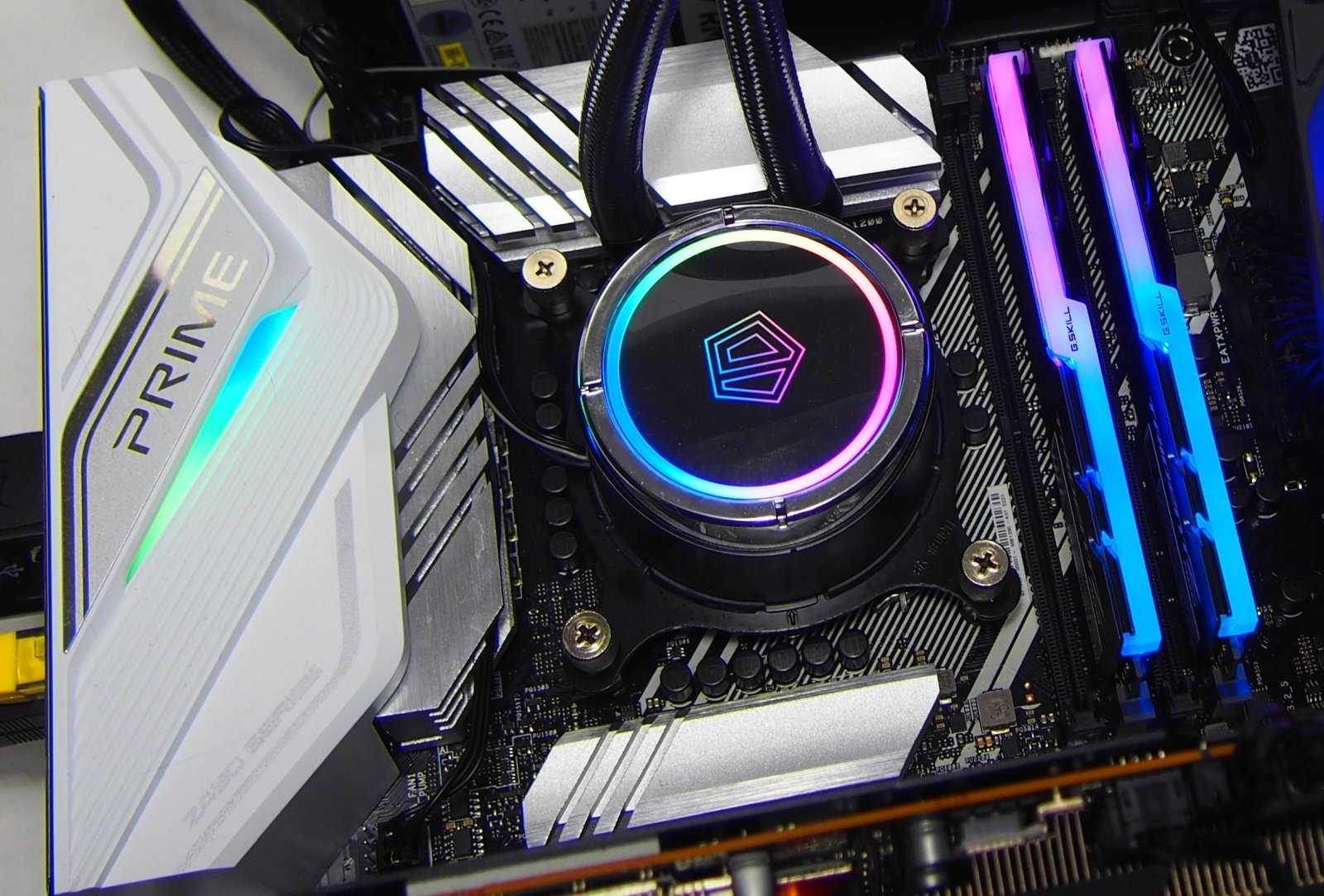

Материнская плата Prime Z490-A тестировалась на актуальной версии BIOS 0707. Основу тестовой конфигурации составили процессор Intel Core i7-10700k и пара модулей памяти G.Skill Trident Z RGB DDR4-4266.

Для охлаждения центрального процессора использовалась система жидкостного охлаждения с 240-мм радиатором.

Выводы

Материнская плата Gigabyte Z390 UD является весьма привлекательной моделью в своей нише. На её базе можно собрать игровую систему среднего уровня по разумной цене. В полноценном режиме x16 здесь может работать только один PCIe слот. Плата поддерживает массивы AMD Crossfire, но видеокарты будут работать в лучшем случае по схеме x16 + x4. Но это не помешает вам собрать ПК, позволяющий запускать все современные игры с разрешением Full HD.

Ещё одним плюсом Gigabyte Z390 UD является наличие различных опций в BIOS для разгона процессора и памяти. Для обеспечения питанием разогнанного CPU производитель добавил дополнительный коннектор 4 пин. ATX12V для подвода питания.

Gigabyte при разработке этой модели сэкономили на некоторых элементах. К примеру, на звуковой подсистеме, наборе интерфейсов, комплектации и различных «фичах». Но не стоит забывать, что Gigabyte Z390 UD стоит около 7 т. р. К тому же, обрезание некоторых функций не сильно отразилось на возможностях по созданию системы. Можно организовать приличную дисковую подсистему, воткнуть большой объём оперативной памяти и установить мощную видеокарту. В общем, всё по делу и ничего лишнего.

Обзор и тест материнской платы asus tuf z390-plus gaming

Упаковка и комплектация

Характеристики

Технические характеристики

Спецификации

Осмотр

Лучшие бюджетные материнские платы для Intel

3. ASRock H310CM-DVS

2. ASUS PRIME B360M-A

1. ASUS TUF B360M-E GAMING

Рекомендуемые материнские платы

ASUS TUF Z390-PRO GAMING

Gigabyte Z390 GAMING X

MSI MPG Z390 GAMING PLUS

ASUS PRIME Z370-P II

Gigabyte B450 AORUS PRO

ASRock Pro4 AB350

MSI B450M BAZOOKA

ASRock B450M-HDV

MSI Z370 GAMING PLUS

ASUS PRIME B450-PLUS

ASUS PRIME B365M-A

Возможности UEFI BIOS

Intel официально представила чипсет Z390

Чипсет Intel Z390 и 9-е поколение процессоров

Тестирование

Тестовый стенд

Используемые программы

Сборка

Разгон

Технические характеристики

Тестовый стенд

Выводы
