Параметры, которые важно учитывать при выборе

Форм-фактор

Это первая характеристика, на которую нужно обращать внимание. Выбор зависит от планируемого для сборки корпуса

Основной форм-фактор – ATX. Данный стандарт имеет высоту 86 и ширину 150 мм. Длина может отличаться значительно, и в характеристиках корпуса указывается, какой длины блок питания туда вмещается.

Для компактных корпусов, как правило, требуются блоки питания стандарта SFX – высота 60 и ширина 100 мм. Также имеется еще ряд менее распространенных форматов: TFX, FlexATX, EPS, CFX, LFX.

Мощность

Следующая характеристика, на которую необходимо обратить внимание при покупке – это общая мощность по всем линиям и нагрузочные характеристики всех линий

В современной системе основное потребление приходится на канал +12 В. Именно на мощность по этому каналу и нужно смотреть. В более дорогих моделях она может равняться или быть незначительно меньше того значения, что указано в названии модели.

В бюджетных моделях зачастую производители указывают общую мощность в виде суммы максимально выдаваемых Ватт по всем линиям. Например, по линии +12 В — 530 Вт, по линиям +3,3 и +5 В – 120 Вт, а модель маркируется как 650 Вт, хотя по факту это — модель на 550 Вт.

Также следует обратить внимание на такой показатель, как допустимая нагрузка в Амперах на каждый канал. Больший показатель у идентичных моделей лучше

Можно встретить в продаже блоки питания с несколькими виртуальными линиями +12 В, которые делят между собой эту допустимую нагрузку. Какого-то преимущества подобные модели не дают, и в последнее время мода на использование виртуальных линий сошла на нет.

Как подобрать БП по мощности для своего ПК? Проще всего воспользоваться онлайн-калькуляторами. Значения они выдают адекватные, могут немного завышать их для надежности, так скажем, «с запасом».

Обзор и тестирование блока питания be quiet! Dark Power Pro P11 550W

Второй вариант сложнее – посчитать потребляемую мощность самому по характеристикам комплектующих. Основное потребление приходится на процессор и видеокарту, по ним и стоит ориентироваться. Главное не путать такую характеристику как TDP (требования по теплоотводу) процессора и его потребляемую мощность, они могут отличаться, хотя обе характеристики и указываются в Ваттах. На значение TDP можно ориентироваться как на примерный показатель, реальное энергопотребление бывает немного меньше.

Все остальные комплектующие потребляют суммарно достаточно мало – от 50 до 100 Вт максимум.

Что бы ваш БП не работал все время под полной нагрузкой, необходим небольшой запас по мощности – 20-30%, но избыточная мощность не требуется – это лишние расходы средств.

В среднем для игрового ПК с одной видеокартой требуются модели от 500 до 700 Вт, с двумя видеокартами — от 650 до 850 Вт. Для офисных ПК без видеокарты хватит блока питания и на 300 – 400 Вт.

Обзор и тестирование блока питания GIGABYTE P650B

Разъемы

Разъемов должно быть достаточно для подключения всех потребителей, всевозможные переходники – это плохой вариант, особенно для подключения видеокарт.

Основные разъемы, без которых не обойтись – это ATX 24-pin и 4-pin для питания CPU. Стандарт EPS12V предполагает использование разборного 8-pin разъема для питания CPU, так что встретить современную модель БП с 4-pin разъемом практически невозможно, только очень бюджетные варианты.

Также в последнее время все чаще БП комплектуются двумя кабелями с 8-pin разъемами, и не только в топовых, но и в среднебюджетных вариантах. Связано это с повышенным требованием к питанию у современных процессоров с возможностью разгона, и материнские платы, поддерживающие их разгон, оснащаются именно двумя такими разъемами.

Для подключения видеокарт, если им недостаточно питания по линии PCI-E x16 (а это 75 Вт), используются 8-pin и 6-pin разъемы (150 и 75 Вт соответственно). Обычно БП комплектуются кабелем с двумя разборными 6+2-pin разъемами — это необходимый минимум.

Для подключения прочей периферии, накопителей и т.д. используются SATA разъемы и Molex. Последний является устаревшим и встречается все реже. Через SATA подключаются не только накопители HDD или SSD, но и подсветка, помпы СЖО, различные контроллеры, так что этих разъемов нужно достаточно много.

Как выбрать корпус для компьютера

Корпус можно выбирать как перед тем, как начать подбирать комплектующие для нового компьютера, так и по факту их наличия

Важно, чтобы корпус и комплектующие согласовывались по следующим параметрам:

Габариты

Чаще всего в стандартный корпус можно уместить 90% всех современных комплектующих, поэтому габариты – это, скорее, дело вкуса. Кто-то хочет большой и вместительный корпус, а кто-то – миниатюрный для того, чтобы разместить его на столе, в столе или на полке. Но нужно смотреть на два параметра:

Высота процессорного кулера;
Длина видеокарты.

Если все размеры будут согласованы, то никаких трудностей при сборке вы не испытаете.

Однако также важно иметь хороший воздушный поток. Чем он хуже, тем выше температуры буду у комплектующих

Есть определённая (на работающая не во всех случаях) закономерность: чем просторнее внутри корпуса, тем лучшую циркуляцию воздуха внутри него можно создать.

Форм-фактор

Форм-фактор – связанная с размером корпуса характеристика. Есть три основных форм-фактора:

Full-Tower;
Mid-Tower;
Mini-Tower.

Из дословного перевода этих терминов всё становится понятно. Full-Tower (с англ. – полная башня) – огромный корпус. Чаще всего такие используются не для домашних компьютеров, а для серверов или рабочих станций. Mid-Tower (с англ. – средняя башня) – классический размер. Большинство всех корпусов имеют именно его. Как правило, не возникает трудностей с подбором комплектующих для сборки компьютера в Mid-Tower-корпусе. Mini-Tower (с англ. – малая башня) – миниатюрные компьютерные корпуса.

Система охлаждения

Система охлаждения – это то, сколько, где, какого размера вентиляторов можно установить в корпусе. Чем больше, тем лучше для комплектующих. Сюда же входит возможность установки системы жидкостного охлаждения процессора или видеокарты

Перед покупкой корпуса важно оценить тепловыделение устанавливаемых в него компонентов

Если оно большое – следует брать просторную с хорошей продуваемостью и большим количеством мест под вентиляторы. Если небольшое – будет достаточно даже необъёмного корпуса с двумя-тремя местами под вентиляторы.

Совместимость

Существует несколько популярных типоразмеров материнских плат (от большего к меньшему):

E-ATX – чаще всего двухпроцессорные или серверные материнские платы;
ATX – полноразмерные платы с полным функционалом;
Micro-ATX – уменьшенные в размерах, но не всегда в функционале платы;
Mini-ITX – могут быть убраны дополнительные слоты PCI-E, слоты оперативной памяти, разъёмы;
Nano-ITX – остаётся только самое необходимое, зачастую нет даже PCI-E x16.

Все эти типоразмеры имеют различные места крепления к корпусу

Важно, чтобы они были согласованы

Слоты и разъемы

Тут всё просто: чем больше – тем лучше. Корпус добавляет разъёмы лишь на передней панели. Всё, что находится сзади – это разъёмы материнской платы. Если вам нужно больше USB-портов, или, к примеру, разъём USB Type-C, то следует подобрать удовлетворяющую вашим запросам материнскую плату.

Как выбрать блок питания для компьютера

Выбирать блок питания так же увлекательно, как наблюдать за высыханием краски. Но, вам придётся учесть несколько вещей, прежде чем вы найдёте идеальный источник питания для ваших нужд. Дорога к лучшему источнику питания относительно коротка, но на ней есть пара неприятных выбоин, которых следует избегать.

Рассчитайте необходимую вам выходную мощность

Это первое, что вам следует сделать. У вас должно быть четкое представление о том, сколько энергии вам нужно. В Интернете вы найдёте прекрасные калькуляторы питания вашей сборки. После того, как вы подсчитаете, сколько мощности вам нужно, на всякий случай добавьте ещё 50 Вт.

Учтите будущие обновления

Блок питания – это компонент, который мы меняем редко, поэтому лучше учитывать будущие обновления в расчётах мощности. Поскольку велика вероятность, что у вас будет один и тот же блок питания в течение многих лет.

Лучший способ сделать это – выбрать ЦП и ГП, которые потребляют больше энергии, чем ваш текущий выбор, ввести пару дополнительных твердотельных накопителей в расчёт и добавить больше модулей ОЗУ.

Постоянная мощность – это не то же самое, что пиковая мощность

Большинство производителей блоков питания рекламируют пиковую мощность в качестве номинальной мощности. Например, блок питания мощностью 500 Вт способен обеспечить пиковую мощность 500 Вт, но только на короткое время. Его постоянная мощность, вероятно, составляет около 450 Вт.

Вот почему так важно получить блок питания, способный выдавать больше энергии, чем вам нужно. Если вам, например, требуется мощность 400 Вт, лучше взять блок питания мощностью не менее 500 Вт

Убедитесь, что блок питания имеет сертификацию 80 Plus

Программа сертификации 80 Plus – самый популярный способ оценить эффективность блоков питания. Если у блока питания нет хотя бы сертификата 80 Plus Bronze, даже не обращайте внимания на его. Отличным промежуточным звеном являются блоки питания с сертификатом 80 Plus Gold.

Те, у кого есть статус 80 Plus Platinum, чрезвычайно эффективны. И, честно говоря, рейтинг 80 Plus Titanium предназначен только для того, чтобы похвастаться. На самом деле, вам не нужно что-то более эффективное.

Ниже вы можете найти рейтинговую систему 80 Plus:

Убедитесь, что блок питания помещается в ваш корпус

Не все блоки питания имеют одинаковые характеристики. Существует 2 основных форм-фактора: ATX и SFX. Блок питания ATX должен помещаться во все корпуса формата mid, mATX и full tower. Форм-фактор SFX предназначен для машин малого форм-фактора (mITX). Помните об этом, если вы хотите собрать ПК с малым форм-фактором.

Источники питания SFX можно разместить в обычных корпусах ПК, но это не рекомендуется. Их кабели короче, и вы не сможете добраться до своих компонентов, если поместите блок питания SFX в обычный корпус.

Убедитесь, что в блоке питания есть все необходимые разъёмы

Последнее, на что следует обратить внимание, – это разъёмы на блоке питания. Вы должны найти все разъемы, перечисленные в официальных спецификациях любого блока питания

Материнской плате необходим 20-контактный или 24-контактный разъём. Разъём питания вашего процессора бывает 4-контактный и 8-контактный.

Графическая карта использует 6-контактный и 8-контактный разъёмы. Наконец, есть 4-контактные разъёмы Molex и разъёмы питания SATA. Помните, что вы можете использовать разветвители для подключения дополнительных компонентов, но не превышайте предельную мощность блока питания.

Комплект поставки

ASUS SABERTOOTH Z170 Mark 1 поставляется в коробке средних габаритов, которая оформлена в привычном военизированном стиле серии TUF.

Комплект ожидаемо расширен. С платой предлагается подробное руководство, диск с драйверами, 4 интерфейсных кабеля SATA, целый набор заглушек для всех внешних и большинства внутренних портов для защиты от пыли, три внешних термодатчика, модуль-переходник ASUS HYPER M.2 x4 Mini, гибкий SLI-мостик, пластиковая рама для удобной установки процессора, панель Q-Connector, пара дополнительных вентиляторов (40 мм и 35 мм) и набор винтов для их крепления.

Также в поставку включена панель на заднюю стенку корпуса, набор наклеек с логотипом серии и сертификат соответствия компонентов платы различным стандартам качества.

Лучшие мини-корпусы для ПК

Сборка компактных систем может быть отдельным видом искусства. Зачастую миниатюрные модели – самые красивые корпуса для ПК. Для того, чтобы избежать перегрева, высокого уровня шума и других проблем, сопутствующих малому объёму корпуса, необходимо обладать некоторыми знаниями и навыками в сборке компьютеров. Именно от этого всего зависит степень проявления описанных проблем.

Ginzzu D380 RGB

Недорогой, компактный корпус типоразмера Mini-Tower. Главное достоинство – доступная цена. Эта модель имеет сдержанный дизайн. Прозрачной боковой панели нет. На передней панели располагается светодиодная RGB-лента. Над ней – кнопка питания. Кнопка перезагрузки находится на верхней грани. Там же два порта USB 2.0, аудиовход и аудиовыход. Поддерживаемый форм-фактор материнской платы – Micro-ATX.

Материал – сталь, толщиной 0,45 мм. Имеется три места для посадки вентиляторов: одно сбоку на вдув, второе – сзади на выдув, третье – за передней панелью. Существует возможность разместить производительные габаритные комплектующие (максимальная высота кулера – 148 мм, максимальная длина видеокарты – 320 мм), однако делать этого не рекомендуется ввиду слабой циркуляции воздуха (за это отвечают всего три вентилятора). В комплекте этих вентиляторов нет.

Достоинства:

Доступная цена;
RGB-подсветка;
Стильный;
Малые габариты.

Недостатки:

Верхнее расположение блока питания;
Тонкий металл.

Cooler Master MasterBox Q300L

Малогабаритный, с нетипичным дизайном. Типоразмер – Mini-Tower. Примечательность – расположение кнопок питания и перезагрузки, двух USB-портов и аудиоразъёмов на прозрачной боковой панели. RGB-подсветки нет, однако есть ручка для удобной переноски компьютера.

Вся поверхность передней и верхней граней покрыта защитной сеткой с геометрическим узором. Изготовлен из стали, боковое стекло из акрила

Оно очень легко царапается, следует обратить на это своё внимание

Эта модель, несмотря на свои размеры, обладает хорошей продуваемостью, есть места для посадки ещё четырёх вентиляторов (помимо комплектного, установленного на выдув в задней части корпуса).

Возможно использование вместе с производительным горячим железом. Максимальная высота процессорного кулера – 159 мм. Максимальная длина видеокарты – 360 мм. Поддерживает установку материнских плат форм-факторов Micro-ATX, Mini-ITX.

Достоинства:

Отличная продуваемость;
Вместительность;
Возможность установки системы жидкостного охлаждения;
Ручка для удобной переноски.

Недостатки:

Акриловое стекло;
Тонкий металл.

Thermaltake Core G3 CA-1G6-00T1WN-00

Самый функциональный корпус типоразмера Mini-Tower в нашем рейтинге. Поддерживает установку материнских плат форм-факторов ATX, Micro-ATX, Mini-ITX. Подходит для сборки производительной системы с железом, имеющим высокое тепловыделение, но с небольшими оговорками: кулер процессора не должен быть башенным (максимальная высотка кулера – 110 мм). Модель очень узкая.

Имеется возможность установить систему жидкостного охлаждения. В комплекте два вентилятора – на вдув и на выдув. На передней панели 4 USB-разъёма, аудиовход и выход, кнопка питания. Важная деталь: стекло расположено не с левой стороны, а с правой. Материал – сталь, калёное нетонированное стекло. Блок питания имеет нижнее расположение.

Достоинства:

Отличная продуваемость;
Вместительность;
Возможность установки системы жидкостного охлаждения;
Высокое качество материалов и сборки.

Недостатки:

Нестандартный форм-фактор (опционально);
Плохая пылезащита.

Лучшие блоки питания на 550, 650, 750 и 850 Ватт

ASUS ROG-STRIX-750G

Это блок питания высокого качества, которого хватит для игрового ПК

ASUS уделили внимание не только тому, как БП выглядит снаружи, но и как внутри. В активе компании можно выбрать блоки питания от 550 до 1000 Вт (в рамках серии)

Стоит ещё упомянуть о 10-летней гарантии.

be quiet! Straight Power 11 750W

Компания be quiet! показала линейку Straight Power 11, модели с сертификатом 80 PLUS Gold. В неё вошли шесть блоков мощностью от 450 до 1000 Вт. Модульная система кабелей, тихий вентилятор без пассивного режима, только японские конденсаторы и пять лет гарантии.

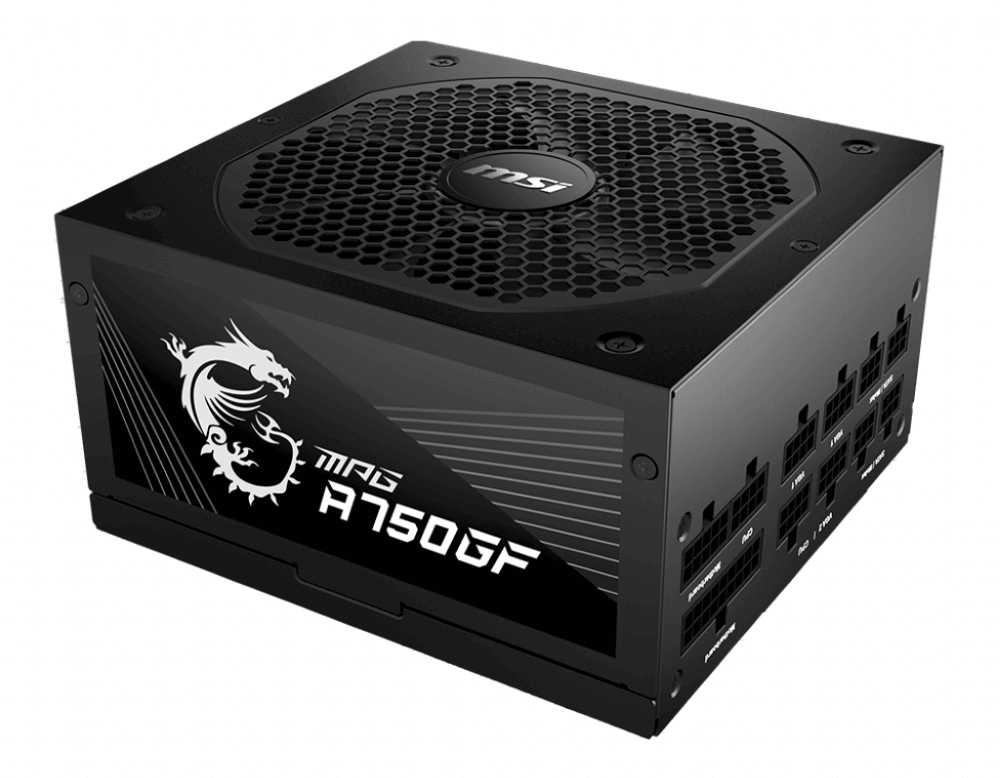

MSI MPG A750GF

Собран на качественно элементной базе с хорошим КПД, низкими температурами и невысоким уровнем шума. Японские конденсаторы позволили дать гарантию на 10 лет. Заявлена совместимость с видеокартами от NVIDIA 3000 серии. В наличии три модели 650, 750 и 850 Вт.

Thermaltake Toughpower Grand RGB 750W

Линейка Toughpower Grand RGB включает блоки 650, 750 и 850 Вт плюс модели Sync Edition. Подключение кабелей полностью модульное, имеется тумблер, переключающий контроллер вентилятора в активный или пассивный режимы. Ещё 10-летняя гарантия производителя.

Chieftec Polaris 750W

Линейка блоков питания Polaris среднего класса обеспечивает баланс качества, функций и производительности. Модели работают с эффективностью 80 PLUS Gold и имеют модульную систему кабелей. Отметим японские конденсаторы и наличие всех необходимых схем защиты.

Chieftronic PowerPlay 750W

Ранее компания Chieftec представила суббренд Chieftronic. В ряду блоков питания значатся пять моделей серии PowerPlay: «золотые» (550, 650 и 750 Вт) и «платиновые» (850 и 1050 Вт). Низкая термонагруженность, вентилятор на подшипнике качения и топовые японские конденсаторы.

GIGABYTE AORUS P750W

Само название указывает номинальную мощность, ещё доступна модель 850 Вт. Речь идёт о полностью модульных «золотых» решениях с полным спектром защит, исключительно японскими конденсаторами. Плюс качественный вентилятор и нереальные 10 лет гарантии.

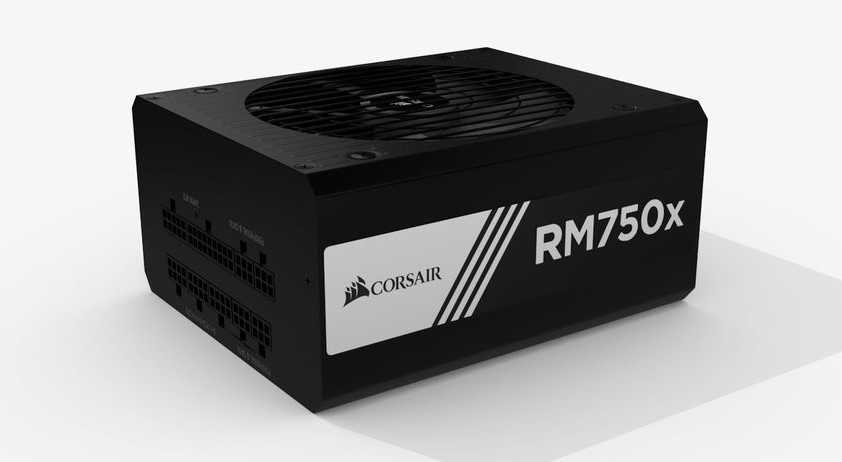

Corsair RM750x

Блоки RMx Series обеспечивают жёсткий контроль напряжения, бесшумную работу, 80 PLUS Gold эффективность и модульное подключение. Японские конденсаторы с рабочими температурами 105°C делают эти блоки отличным выбором. Плюс ещё контроллер вентилятора Zero RPM.

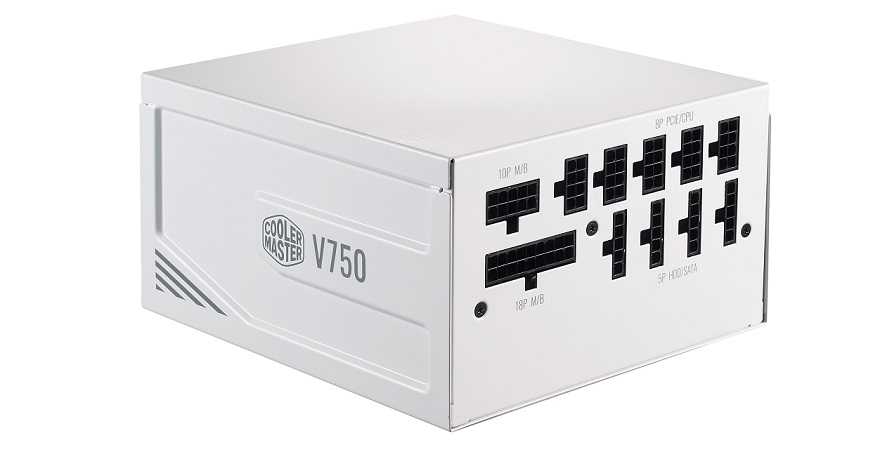

Cooler Master V Gold V2 750W

Ранее Cooler Master представила блоки питания V Gold V2 мощностью 550, 650, 750 и 850 Вт. Высокая эффективность и стабильные напряжения, способность работать под нагрузкой, превышающей номинальное значение, тихая система охлаждения и хороший набор кабелей.

SeaSonic X-750

Тестирование показывает, что блоки питания SeaSonic Х-650 и Х-750 скорее соответствуют «платиновым» устройствам, нежели «золотым». Отметим отличное состояние выходных линий питания под разными типами нагрузок. Гарантийный срок 7 лет говорит о высоком качестве.

Основные изменения

Настолько удачного изобретения в этой области ждать не стоило. Пользователь получил кардинальные изменения касательно предыдущей версии AT. Питанием процессора стала заниматься материнская плата. На неё подается дежурное питание даже в выключенном состоянии. Материнка обеспечивает функционирование управляющего блока и некоторых периферийных устройств.

Стала возможна замена вентилятора на более крупный и размещение его дне БП. Воздушный поток становился более мощным и охватывал большее количество элементов в системном блоке. Изменялось количество оборотов, а соответственно, и шум. Со временем появилась тенденция к размещению блока питания внизу корпуса.
