Обзор и тест материнской платы asus z97-pro gamer

Разгон и тестирование

Было решено сравнить производительность процессора в двух случаях, при работе на частоте 4000 МГц и активном профиле XMP для памяти и при разгоне. В первом режиме температура процессора под нагрузкой достигла 59 градусов, что можно назвать очень хорошим результатом.

С помощью материнской платы удалось повысить частоту процессора на 17% и она составил 4700 МГц. Такой результат был достигнут при напряжении питания процессора 1.35В. Максимальная температура одного из ядер при прогреве через LinX достигла 92 градусов. С повышением напряжения питания до 1.65В память получилось разогнать до 2200 МГц.

Предлагаю ознакомиться с результатами различных тестовых приложений.

Характеристики

Обзор и тестирование материнской платы Asus H97-Pro Gamer (страница 2)

С обратной стороны никаких элементов нет. Виднеется только горстка светодиодов в районе полоски разграничения звукового кодека.

Питание на материнскую плату подается через основной и дополнительный коннекторы питания ATX по схеме 24+8.

Это уже стало практически стандартом для полноразмерных моделей, но можно обойтись и формулой 24+4. Несмотря на это, мне кажется бессмысленно подключить ее к старому блоку питания, а в первую очередь перед покупкой подобного устройства необходимо поменять сам БП на более современный и мощный.

Для установки модулей памяти типа DDR3 предусмотрено четыре разъема черного и серого цветов.

Производителем заявлена поддержка режимов работы DDR3 1333 / 1600 МГц со штатным напряжением 1.5 В. Согласно спецификации максимальный объем памяти может достигать 32 Гб. Разгон памяти невозможен из-за ограничений чипсета Intel H97. Если модули поддерживают режим XPM, то их частота автоматически снижается до режима DDR3 1600 МГц.

Для тех, то планировал серьезно заниматься разгоном это конечно трагедия, а для обычного любителя компьютерных игр все вовсе не так уж плохо. Разгон оперативной памяти дает несущественную прибавку к количеству выдаваемых кадров в секунду. Этот показатель больше зависит от процессора и видеокарты.

Питание процессора выполнено по 8-ми фазной схеме.

В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой DIGI+ EPU ASP1252.

Конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах, а транзисторы типа Low Rds(on).

Последние накрыты двумя радиаторами. Оба изготовлены из алюминиевого сплава и окрашены в черный цвет. С двух сторон на них нанесены небольшие красные полоски.

Каждый из них крепится при помощи двух подпружиненных винтов. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.

Еще один радиатор находится на чипсете. Он также изготовлен из алюминиевого сплава и окрашен в черный цвет.

Сверху находится небольшая декоративная пластинка с логотипом производителя. Крепление также осуществляется с обратной стороны при помощи двух подпружиненных винтов. Для избегания перекосов на поверхности по углам есть два небольших кубика из мягкого пористого материала и защитная рамка вокруг места контакта. В качестве термоинтерфейса используется розовая «терможвачка».

Под радиатором прячется чипсет Intel H97.

По сути он ничем не отличается от флагмана Intel Z97, за исключением того, что он лишен функций разгона.

На плате также присутствует новомодный интерфейс M.2. Он реализован не самым простым способом в силу того, что линий PCI-e не очень много.

Несмотря на это, он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Такую же скорость обеспечивает интерфейс SATA Express, который также присутствует здесь. Он скомбинирован с обычными SATA 3 и реализован при помощи встроенного в чипсет контроллера.

По соседству можно обнаружить еще четыре порта SATA 3.

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

Рядом расположен светодиод-индикатор питания, три колодки для подключения шести устройств USB 2.0 и COM порт.

На задней панели можно найти еще два разъема USB 2.0, а остальные все более современные и относятся к третьему поколению. Еще на плате находится одна колодка USB 3.0, которая находится недалеко от коннектора питания.

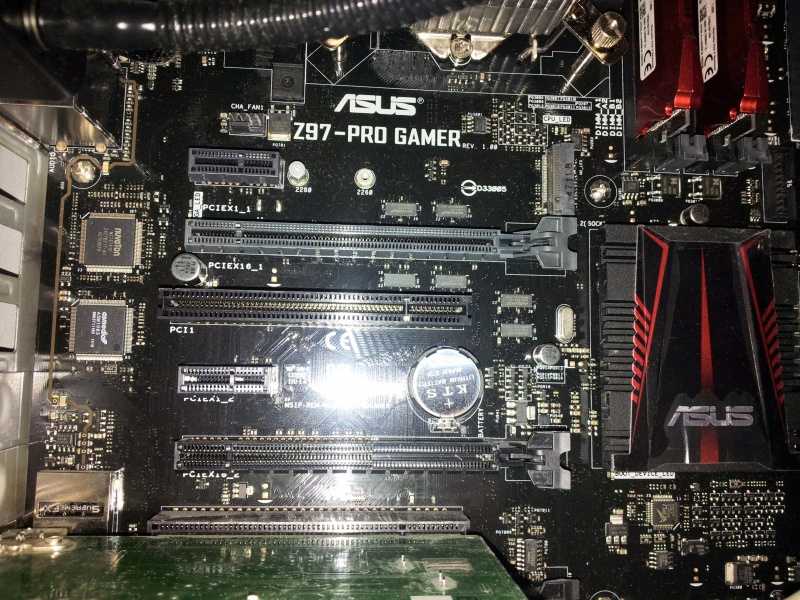

На плате расположено семь слотов расширения: два PCI-e x1, два PCI-e x16 и три обычных PCI.

Из мультиграфических технологий поддерживается только CrossFire. Это объясняется тем, что второй слот PCI-e x16 может работать только в режиме x4, да еще и Gen2. При этом он задействует две линии слотов PCI-e x1. Если они уже заняты, то на второй разъем PCI-e x16 и вовсе будет выделяться только две линии. Здесь же есть еще один нюанс, связанный с интерфейсом M.2. При установке в него накопителя как раз задействуются две линии двух слотов PCI-e x1.

Источник

Конфигурация тестового стенда

• Процессор: Intel Core i7-4790K (4000 МГц);
• Материнская плата: ASUS Z97-PRO GAMER;
• Кулер: Corsair H110;
• Термоинтерфейс: Arctic Cooling MX-2;
• Вентиляторы: 2 х Arctic Cooling F14;
• Регулятор вращения вентиляторов: Schyte Kaze Q-12;
• Память: Kingston HyperX Savage HX324C11SRK2/16, 2 x 8 Гбайт DDR3 2400;
• Видеокарта: ASUS Radeon R7 260;
• SSD накопитель: OCZ Arc 100240 GB;
• Блок питания: Corsair AX860, 860 Ватт;
• Корпус: NZXT Switch 810;
• Монитор: VIEWSONIC VP2770-LED;
• Операционная система: Windows 7 64-bit Service Pack 1.

В качестве кулера используется высокоэффективное решение от Corsair, которое отлично подходит по габаритам к данной плате и не затрудняет доступ к модулям памяти или любым другим разъемам. Из приятных особенностей хочется отметить красную подсветку контура на левой части. Как правило, подобные изыски в дизайне присущи более дорогим материнским платам.

В качестве центрального процессора использовался Intel Core i5-4790K, версия BIOS материнской платы была обновлена до актуальной версии 0501. В качестве термопасты применена Arctic Cooling MX-2.

Дизайн и конструкция

При первом взгляде на ASUS H97-Pro Gamer заметно, что производитель постарался сделать ее броской и привлекательной. Об этом свидетельствует агрессивная расцветка в черных и красных тонах, а также радиаторы чипсета и цепи питания необычной формы. Основой ASUS H97-Pro Gamer служит печатная плата черного цвета формата ATX с размерами 305×244 мм.

Обратная сторона платы свободна от электроники, что облегчает ее посадку в нестандартные корпуса, а также дает просторы для установки башенных систем охлаждения, которым нужен специальный поддон для крепления под платой.

Процессор получил 8 фаз питания с собственным охлаждением. В составе элементной базы материнской платы используются исключительно японские твердотельные конденсаторы Nichicon GT с повышенным до 10000 часов сроком службы и расширенным на 20% температурным диапазоном.

Для оперативной памяти выделено четыре разъема DIMM. Максимальный объем оперативки составляет 32 ГБ. Плата поддерживает планки, работающие на частоте до 1600 МГц.

Слотов расширения у платы более чем достаточно. Среди них два порта PCI-E 3.0 x1 и три PCI. Подключить видеокарту можно посредством PCI Express 3.0 x16

Если вы планируете собирать высокопроизводительную систему для игр на базе ASUS H97-Pro Gamer, советуем обратить внимание на видеокарты Radeon. Если основной видеокарты со временем уже будет не хватать — можно будет добавить еще одну такую же, создав связку AMD CrossFireX

Увы, связку NVIDIA SLI данная плата не поддерживает.

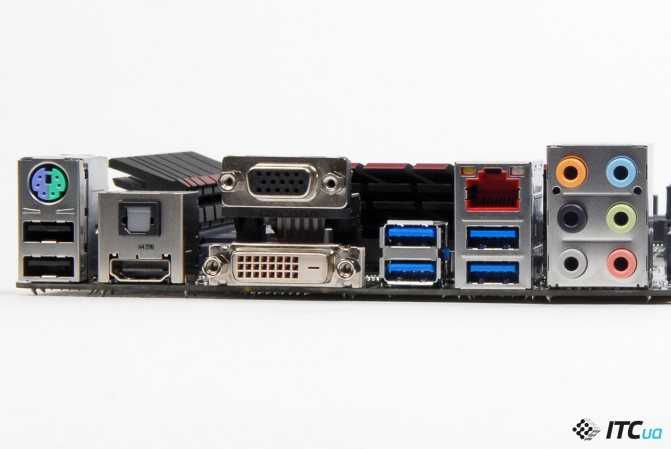

На задней панели материнки расположились два разъема USB 2.0 и четыре USB 3.0, комбинированный порт PS/2, оптический выход S/PDIF, видеовыходы DisplayPort, D-Sub и HDMI, порт Ethernet и шесть аналоговых аудиовыходов. Очень радует, что наконец-то превалируют именно высокоскоростные порты USB третьей ревизии. Кстати, интерфейсная панель выполнена из высококачественной нержавеющей стали с покрытием из оксида хрома и обладает повышенным сопротивлением окислению.

Звуковая подсистема называется SupremeFX и строится на базе старшего аудиокодека Realtek ALC1150. Предустановленный аудиокодек предлагает поддержку восьмиканального звука. Фирменная технология экранирования EMI cover обеспечивает защиту  от помех, вызванных электромагнитными наводками. Встроенный усилитель позволяет раскачать наушники с сопротивлением вплоть до 300 Ом.

Фирменные утилиты

Перечень драйверов и утилит для загрузки с официального сайта весьма обширен. Основой является набор Ai Suite3, который включает в себя:

• Dual Intelligent Processor 5 – обширный набор настроек по разгону процессора, регулировки вентилдяторов и т.д.;
• EZ Update – обновление БИОС через интернет;
• Push Notice – всплывающие или звуковые оповещения по определенному событию, например при превышении допустимой температуры или падении напряжения;
• System Information – общая информация о состоянии системы;
• USB 3.0 Boost – ускорение передачи информации через порт USB 3.0.

Основной утилитой программного пакета ASUS AI Suite 3 является Dual Intelligent Processor 5. Цифра пять в названии символизирует число основных разделов, далее рассмотрим некоторые из них.

Раздел TPU – открывает доступ к изменению множителя и напряжения питания процессора.

Если вы используете встроенную графику, то в разделе GPU Boost можно повысить рабочую частоту и питающее напряжение. Вкладка CPU Strap предоставляет доступ к изменению опорной частоты BLCK.

Fan Expert 3 – регулировка работы подключенных вентиляторов, можно настроить вручную или выбрать из готовых вариантов (тихий/стандартный/турбо/полная скорость).

Digi+ VRM – настройки для повышения стабильности при разгоне процессора, а также предусмотрена отдельная вкладка для настройки напряжения и частот оперативной памяти.

Turbo App – автоматическая настройка производительности системы для заданного приложения.

Раздел EPU – предоставляет настройки способствующие повышению эффективности энергосбережения системы.

Теперь перейдем к другим независимым утилитам. Game First II – сетевой монитор с готовыми сценариями по приоритету входящего/исходящего сетевого трафика.

Отдельно стоит отметить хорошее качество звука выдаваемое через встроенный аудиокодек.

Sonic Radar II – вспомогательное приложение, позволяющее более тонко настроить эквалайзер для требуемого игрового сценария. Улучшение достигается за счет выделения определенного частотного диапазона. К примеру, из готовых профилей можно выбрать High Range, это позволит более отчетливо слышать стрельбу/шаги/бег.

Настройки UEFI BIOS

Упрощенный режим BIOS озаглавлен EZ-Mode. Здесь доступна базовая информация о состоянии системы, есть возможность выбора загрузочного устройства и смены языка.

По нажатию на клавишу F11 запускается EZ Tuning Wizard, здесь можно задать параметры для автоматического разгона процессора и памяти в зависимости от цели и используемой системы охлаждения.

Самое интересное раскрывается при переходе в режим Advanced Mode. Первая вкладка «My Favorites» по умолчанию пуста, с ее помощью вы сможете создать кастомизированное окошко с нужным набором параметров. При разгоне это очень удобно, ведь таким образом не придется рыскать по вкладкам в поиске нужной опции.

Вкладка «Main» – носит информативный характер и здесь можно настроить только дату/время или выбрать язык.

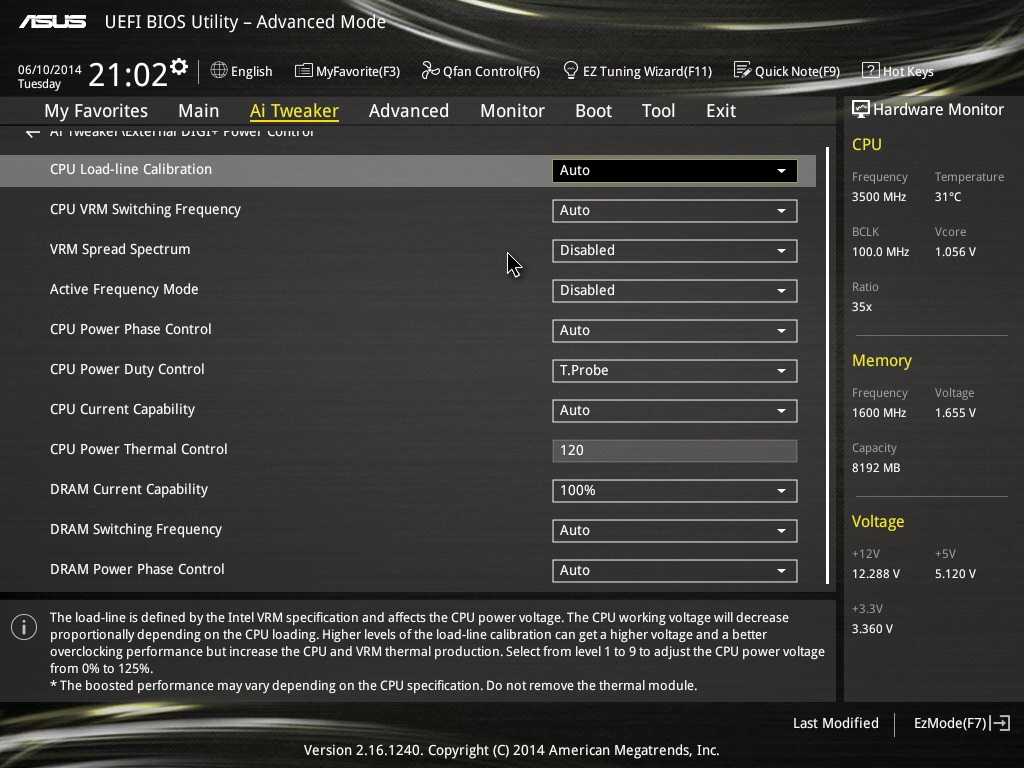

Вкладка «Ai Tweaker» – включает в себя все настройки необходимые для разгона (изменение напряжения питания процессора и памяти, установка множителя процессора, таймингов и частоты памяти и т.д.).

Вкладка «Advanced» содержит весь остальной перечень опций, не влияющих на разгон. Здесь можно изменить настройки энергосбережения процессора, отключить турбо режим или Hyper-threading, настроить работу SATA портов, сконфигурировать параметры встроенного графического контроллера и многое другое.

Вкладка «Monitor» – мониторинг показателей температуры и напряжения, а также контроль вращения скорости вентиляторов.

Вкладка «Boot» предоставляет ряд параметров по оптимизации загрузки и позволяет настроить приоритет между накопителями.

Вкладка «Tool» – в данной вкладке можно обновить БИОС или подгрузить предварительно сохраненный профиль с настройками системы.

Вкладка «Exit» – выход с сохранением измененных параметров или откат на заводские настройки.
