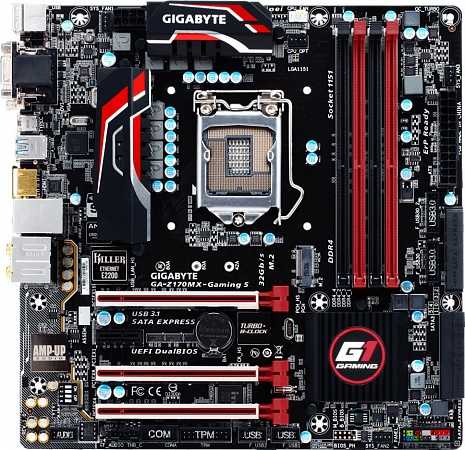

Обзор и тест материнской платы gigabyte ga-z170mx-gaming 5

Упаковка и комплектация

К сожалению, материнская плата досталась на обзор без упаковки и комплектации, но пройти мимо этого раздела никак нельзя. На данный момент существует две разновидности оформления у искомой модели. Первая коробка стандартного типа несёт на себе логотип G1 Gaming, а вторая, оформлена в стиле игры Heroes of the Storm. Дизайн и внешний вид как типовой, так и расширенной версии упаковки весьма интригует.

В типовой комплект поставки включено:

Подробное руководство пользователя;
Документация по установке;
Диск с драйверами;
Заглушка на заднюю панель корпуса;
Четыре кабеля SATA 6 Гбит/с;
G-коннектор для подключения коннекторов передней панели;
Фирменная наклейка;
Мостик SLI.

Расширенный комплект Heroes of the Storm дополняет стильная табличка на дверь и брошюра с условиями участия в совместной акции GIGABYTE и Blizzard.

Лучшие бюджетные материнские платы для Intel

3. ASRock H310CM-DVS

ASRock H310CM-DVS

Комплектующие тайваньской компании ASRock считается недорогими. За небольшую стоимость получаете продукцию не хуже чем у конкурентов. Создана исключительно для процессоров Intel с сокетом 1151v2. Благодаря размеру microATX вмещается в маленький корпус. Разъём для блока питания составляет 4+4 pin, что нельзя игнорировать при сборке. Для оперативной памяти предусмотрено два слота DDR4 с максимальным объёмом до 32 гигабайт. Как известно, скорость ОЗУ выполняется на 2666 МГц. Система работает шустро в связи с наличием двухканального режима работы.

Плюсы:

Доступная цена;
Габариты.

Минусы:

Требуется наличие встроенного видео на процессоре;
Нет поддержки процессоров шестого и седьмого поколения.

2. ASUS PRIME B360M-A

ASUS PRIME B360M-A

Производитель ASUS давно имеет высокий рейтинг среди комплектующих, в том числе материнская плата ASUS PRIME B360M-A работает на чипсете Intel B360. Относится к бюджетному типу, но имеет полноценный рабочий интерфейс, которая будет радовать пользователя без перебоев.

Из себя представляет наличием слотов для ОЗУ DDR4 со скоростью 2666 МГц. Для стабильности оперативной памяти внедрена разработка ASUS OptiMem. Регулировка подсветки. Чтобы настроить скорость вращения кулеров, имеется программа Fan Xpert 2+, что позволяет изменять скорость без захода в БИОС.

Плюсы:

Стоимость;
Порты USB 3.1, Type-C, видеовыход с тремя разъемами.

Минусы:

Не предназначена для разгона.

1. ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

Если в поисках хорошей материнки с наличием чипсета Intel B370, то стоит обратить внимание на данное устройство. Предназначена для дома и офиса

Она не создана для разгона процессора. Поэтому если не учитывать указанный недостаток, что суммарно снижает стоимость, то для сборки игрового компьютера будет неплохим выбором. Высокая производительность обеспечена поддержкой оперативной памяти DDR4 на частоте 2666 МГц. Чтобы управлять скоростью вращения вентиляторов, существует утилита Fan Xpert. Никаких проблем с подключением твердотельного накопителя SSD не возникает.

Плюсы:

Небольшая стоимость;
Красивая подсветка;
Функциональный БИОС.

Минусы:

Небольшие габариты устройства;
Трудности с выниманием SSD при наличии большого радиатора процессора;
Два слота для ОЗУ.

BIOS

Графическое оформление BIOS выполнено в свойственном для представленной модели оформлении — черно-зеленой палитре. В целом все выглядит миленько, раздражения не вызывает. В остальном это классическая для решений GIGABYTE компоновка UEFI DualBIOS. По желанию можно даже выбрать классическое оформление.

При запуске мы автоматически оказываемся в разделе Home. Здесь сразу предлагается небольшой набор настроек начинающего оверклокера: частоты, параметры напряжения, множители — всё то, что может понадобиться на базовом уровне, без погружения в веселый мир экстремального разгона.

При желании пользователь может сам конфигурировать меню и подразделы BIOS, добавляя или убирая закладки и именуя их по собственному вкусу: скажем, можно вынести опции для процессора в отдельную вкладку, а твики для памяти сегментировать в другую.

Раздел Performance задает новый уровень. Здесь можно найти отельные подразделы для работы с частотами, памятью, напряжением. Прочие разделы позволяют не только работать с классическими параметрами BIOS, но и задать режим электропитания, быстро сменить прошивку прямо через Интернет, настроить визуальное оформление интерфейса, выбрать опции запуска.

Нельзя не отметить, что при нажатии клавиши F1 любое действие, или строка меню по указателю, будет сопровождаться справкой-подсказкой или списка «горячих клавиш», что очень удобно.

Разъёмы

1.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

2.Имеет USB Type-C
Gigabyte G1 Assassin 2

Gigabyte GA-X79-UD7

USB Type-C имеет двустороннюю ориентацию коннектора и направление кабеля.

3.имеет HDMI выход
Gigabyte G1 Assassin 2

Gigabyte GA-X79-UD7

Устройства с портами HDMI или мини-HDMI могут транслировать видео и аудио высокой четкости на подключенный дисплей.

4.порты USB 3.0

Чем больше портов USB 3.0, тем больше устройств, совместимых с USB 3.0, можно подключить к компьютеру. USB 3.0 — это улучшенная версия USB 2.0, предлагающая более высокую скорость.

5.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

6.порты USB 3.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

7.порты RJ45

Порты RJ-45 используются для подключения к локальной сети. Большее количество портов увеличивает пропускную способность в пределах сети, либо даёт возможность подключения к нескольким локальным сетям. Ещё одно преимущество: не пропадает связь в случае падения одной из сетей.

8.Есть разъём TPM
Gigabyte G1 Assassin 2

Gigabyte GA-X79-UD7

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.порты USB 2.0 (транзитные расширители)

Память

1.Поддержка RAID 1
Gigabyte G1 Assassin 2

Gigabyte GA-X79-UD7

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 5
Gigabyte G1 Assassin 2

Gigabyte GA-X79-UD7

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

3.Поддержка RAID 0
Gigabyte G1 Assassin 2

Gigabyte GA-X79-UD7

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

4.Поддержка RAID 10 (1+0)
Gigabyte G1 Assassin 2

Gigabyte GA-X79-UD7

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

5.Поддержка RAID 0+1
Gigabyte G1 Assassin 2

Gigabyte GA-X79-UD7

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Как правильно выбрать материнскую плату

Выбор идеальной материнской платы для вашей сборки – это не быстрая операция. Создание ПК – это поиск баланса и избежание узких мест. Таким образом, в зависимости от других компонентов, которые вы планируете приобрести, вам может потребоваться лучшая или более ориентированная на стоимость материнская плата.

Размер материнской платы

Для начала нужно убедиться, что ваша материнская плата подойдет вашему будущему корпусу. Корпуса и материнские платы бывают стандартных размеров. Материнские платы могут быть формата E-ATX, XL ATX, ATX, Micro ATX и Mini-ITX. Платы и корпуса ATX являются самыми популярными, и все материнские платы, о которых мы говорили до сих пор, сделаны в соответствии с этим стандартом. Убедитесь, что ваш корпус совместим с ATX, и вы в золоте.

Разгон материнской платы

Разгон – это то, чем должны заниматься все энтузиасты. Это позволяет выжать всё до последней капли из вашего графического процессора, центрального процессора и оперативной памяти.

Для достижения наилучших результатов разгона вам необходимо убедиться, что ваша материнская плата оснащена надежным VRM (модулем регулятора напряжения). Это комбинация дросселей, полевых МОП-транзисторов и конденсаторов, которые принимают ток от блока питания и преобразуют его в то, что могут использовать другие компоненты. Чем сложнее VRM, тем стабильнее напряжение, а значит, лучше разгон.

В большинстве случаев производитель говорит о фазах питания или использует такие термины, как DIGI + VRM. Когда плата поставляется с такими функциями, вам гарантированно будет легко разогнать ваши компоненты.

Интерфейсы ввода / вывода

В зависимости от ваших периферийных устройств, внешних накопителей или других гаджетов, которые вы используете в своей повседневной работе, ваша материнская плата должна быть оборудована портами, которые позволят вам оставаться на связи.

Например, если вы используете механическую клавиатуру старой школы, которая предотвращает ореолы, скорее всего, используется порт PS2, который является очень старым стандартом. Возможно, вы хотите использовать интегрированную графику для монитора или подключить старый монитор. Уловили идею!?

Память

1.Поддержка RAID 1
Asus Z87A

Gigabyte G1 Assassin 2

2.Поддержка RAID 5
Asus Z87A

Gigabyte G1 Assassin 2

3.Поддержка RAID 0
Asus Z87A

Gigabyte G1 Assassin 2

4.Поддержка RAID 10 (1+0)
Asus Z87A

Gigabyte G1 Assassin 2

5.Поддержка RAID 0+1
Asus Z87A

Gigabyte G1 Assassin 2

Память

1.Поддержка RAID 1
Gigabyte G1 Assassin 2

2.Поддержка RAID 5
Gigabyte G1 Assassin 2

3.Поддержка RAID 0
Gigabyte G1 Assassin 2

4.Поддержка RAID 10 (1+0)
Gigabyte G1 Assassin 2

5.Поддержка RAID 0+1
Gigabyte G1 Assassin 2

Плата в работе

Программная составляющая GA-Z87X-UD3H идентична оной для платы G1.Sniper 5. «Сердцем» системы является комплекс утилит EasyTune 6, позволяющий гибко конфигурировать систему, управлять профилями энергосбережения и параметрами работы вентиляторов.

Примечательно, что для оболочки можно задать один из трех цветов на выбор пользователя.

Оверклокерская направленность рассматриваемой модели проявляется в наличии в комплекте небольшой утилиты TweakLauncher, позволяющей регулировать наиболее критичные системные параметры и настраивать субтайминги оперативной памяти.

Разгон процессора Core i7-4770K до 4,6–4,7 ГГц на GIGABYTE GA-Z87X-UD3H тривиален – достаточно слегка поднять питающее напряжение и повысить множитель.

Из приятного отметим высокую эффективность радиаторов силовой подсистемы. Их нагрев в лабораторных условиях (25 °С) составил всего 37 °С на открытом тестовом стенде – пока это температурный рекорд для рассмотренных нами материнских плат на базе Z87 Express. Чипсетный радиатор нагрелся примерно до 45 °С.

Цветовая маркировка материнских плат GIGABYTE для платформы LGA1150

Самые простые и доступные модели выполнены на базе черного текстолита и лишены каких-либо декоративных цветных элементов.

Платы, балансирующие между начальным и средним ценовыми сегментами, имеют синие вставки радиаторов.

Для более продвинутых решений (с суффиксом UD4 в названии) в оформлении используется красный цвет.

Старшие материнские платы, не принадлежащие к эксклюзивным сериям (напр. UD5), могут похвастать желтыми вставками радиаторов.

Яркий оранжевый в слотах и элементах СО – прерогатива энтузиастских моделей OC-серии.

Кислотно-зеленый – характерный цвет топовых геймерских решений, присутствующий в оформлении плат семейства G1.Killer.

Вместе с GA-Z87X-UD3H покупатель получает:

— руководство по эксплуатации, диск с программным обеспечением;

— четыре SATA-кабеля;

— SLI-мостик;

— наклейку с логотипом производителя;

— заглушку на заднюю стенку корпуса

Спартанский необходимый минимум. Впрочем, большего преимущественному числу пользователей и не надо – лишь бы плата хорошо справлялась с возложенными задачами.

Эксперимент

Несмотря на то, что ранее говорилось о том, что двухпроцессорные материнские платы бессмысленно использовать на геймерских ПК, была модель EVGA Classified SR-X, которая смело решала этот вопрос. В итоге перед покупателями возникала очень интересная и творческая задача, а также непростой выбор: делать ли из серверной платы игровую либо же сэкономить денег и отдать предпочтение геймерским моделям.

Конечно, игровая двухпроцессорная материнская плата в своем прямом проявлении не существует. Но EVGA Classified SR-X максимально приближается к этому званию. Её впервые анонсировали в 2012 году. Она получила интересный внешний вид, который напоминает современные игровые «материнки». Производитель с уверенностью заверял, что эта модель является революционным стандартом для энтузиастов. Помимо того что сюда можно установить два чипсета, есть вероятность и монтажа сразу четырех графических ускорителей

Конечно, такая заявка привлекла внимание многих геймеров

За основу для этой платы взяты процессоры из серии Xeon E5-2600, Intel C606. Разъем гнезда для чипа LGA 2011 представлен в двух вариациях. К каждому ведет шестифазовое питание. Для ОЗУ есть аж 12 разъемов типа DDR3-1600, что дает пользователю установить 96 Гб.

Интересно то, что на плате разместилось семь портов формата PCI-E 3.0 x16, которые находятся под контролем фирменной технологии. В итоге, если подключить все четыре видеокарты, три из них будут работать на полную мощность, а последней придется делить линию 16х пополам с третьей.

Варианты

Сейчас на рынке легко найти двухпроцессорные материнские платы. Они представлены многими известными и не очень производителями. Некоторые из них стали культовыми, другие, наоборот, остались незамеченными. Каждая такая плата отличается разъемами чипов, наличием слотов и охладительных систем. В принципе, тем, чем и десктопные версии.

Некоторые модели, которые мы сегодня рассмотрим, уже вышли из продажи, из-за того что стали устаревшими. Например, двухпроцессорная материнская плата (775 сокет) вряд ли установлена в какой-то из существующих ПК. Разъем давно перестал быть популярным. Так как появился он еще в 2004 году, работал с Pentium 4, Celeron, Pentium Dual-Core и Core 2 Duo.

Разъёмы

1.разъемы для вентиляторов

2.Имеет USB Type-C
Gigabyte G1 Assassin 2

USB Type-C имеет двустороннюю ориентацию коннектора и направление кабеля.

3.имеет HDMI выход
Gigabyte G1 Assassin 2

4.порты USB 3.0

5.разъёмы SATA 3

6.порты USB 3.0 (транзитные расширители)

7.порты RJ45

8.Есть разъём TPM
Gigabyte G1 Assassin 2

9.порты USB 2.0 (транзитные расширители)

Gigabyte GA-Z270X-Gaming 7: разгонные функции, охлаждение и подсветка

Специально для любителей оверклокинга на материнской плате предусмотрены кнопки OC, Есо, Turbo и XMP. Также на плате расположились четыре светодиодных индикаторов, которые помогут быстро обнаружить сбои в работе процессора, видеокарты, накопителя или оперативной памяти. А в самой нижней части Gigabyte GA-Z270X-Gaming 7 разместился индикатор POST-кодов. Есть даже двойной BIOS с функцией автоматического восстановления, на случай, если вы что-то не ошибетесь с выставлением настроек или при его обновлении.

Оверклокинг подразумевает и увеличение нагрева компонентов, так что производитель заранее предусмотрел разъемы для подключения до восьми вентиляторов. На один из разъемов подается увеличенная сила тока, так что можно запитать даже систему водяного охлаждения. Номинальная же система теплоотвода от элементов платы представлена алюминиевым радиатором чипсета и двумя радиаторами подсистемы питания, которая выполнена по 9+3-фазной схеме и построена на базе контроллера Intersil ISL95856.

Gigabyte GA-Z270X-Gaming 7: Индикатор POST-кодов позволяет определить, в каком из компонентов имеется неисправность.

Gigabyte GA-Z270X-Gaming 7: Эффектная светодиодная подсветка выглядит очень впечатляюще и обладает большим количеством настроек.

Еще один немаловажный атрибут настоящей геймерской материнской платы — это светодиодная подсветка, которая на Gigabyte GA-Z270X-Gaming 7 смотрится просто фантастически. Управлять LED-свечением можно с помощью мобильного приложения Gigabyte RGB Fusion. На выбор доступно 16,8 миллионов цветов и семь эффектов подсветки, причем в каждой из доступных трех зон можно настроить индивидуальное подсвечивание. А еще здесь есть разъем RGBW Light Strips для подключения внешней подсветки (светодиодной ленты), которая будет работать синхронно с основной LED-системой.

Старший

Asus Z10PE D16 WS стала интересной моделью, благодаря тому что компания решила её позиционировать как «для энтузиастов». Тут все та же упаковка в черно-золотом цвете. На ней указаны основные спецификации. Внутри находится материнка, которая получила форм-фактор, стандартный для серверных моделей, – SSI EEB.

Эта модель практически не отличается от младшей. Она работает на чипе Intel C612. Первое, что бросается в глаза, – это измененное размещение процессорных разъемов. Кстати формат их не изменился – LGA 2011-3. Такое размещение позволило к восьми слотам добавить еще столько же. Отсюда и измененный индекс в названии. В итоге для памяти есть 16 разъемов. ОЗУ кстати поменяла формат и стала поддерживать DDR4 RDIMM.

Слоты расширения, наоборот, уменьшились в количестве. Но этот момент компенсировался тем, что теперь четыре разъема имеют тип х16 не просто механический, но и электрический. Остальная пара работает по конструктиву х8.

Эта модель стала наиболее популярной, если делать обзор материнской платы Asus. Хотя помимо вышеописанной серии была еще парочка, о которой мы поговорим далее.

Конфигурация тестового стенда

Процессор: Intel Core i7-6700K (4000 МГц);
Материнская плата: GIGABYTE GA-Z170MX-Gaming 5;
Кулер: Raijintek Triton 280;
Термоинтерфейс: Arctic Cooling MX-2;
Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
Видеокарта: ASUS ROG MATRIX GTX 980 Ti Platinum;
Накопитель SSD: Samsung 850 Pro 512GB (MZ-7KE512BW);
Регулятор вращения вентиляторов: Schyte Kaze Q-12;
Блок питания: SeaSonic Snow Silent-1050 1050W;
Корпус: NZXT Switch 810;
Монитор: VIEWSONIC VP2770-LED;
Операционная система: Windows 8.1 64-bit.

В качестве центрального процессора использовался Intel Core i7-6700K. Роль термоинтерфейса была возложена на Arctic Cooling MX-2.

Итоги

Признаться, о GIGABYTE GA-Z87X-UD3H создаются весьма положительные впечатления. Cтильный дизайн, неплохое оснащение, возможности расширения и управления компьютером, собранным в виде открытого тестового стенда. В работе плата также не вызвала нареканий и значительных замечаний. Она безусловно стала бы отличным вариантом выбора в номинации «Лучшая покупка», будь ее цена ниже на 150-200 грн. Однако в текущей ценовой категории (~1600 грн.) сильных конкурентов хватает, хотя приверженцам продукции GIGABYTE эта модель придется по душе. Единственное, новичкам, желающим разобраться с режимами работы компонентов, придется привыкнуть к сложному в плане навигации UEFI или использовать старый вариант оболочки, а оверклокерам-экстремалам может не хватить лимита питающего напряжения CPU.

К слову, в ассортименте производителя есть модель GA-Z87X-D3H – «почти такая же» и стоит на 150 грн. дешевле. Однако не обольщайтесь – это уже совсем другая история с ограниченными возможностями расширения (нет eSATA, некоторых видеовыходов) и отсутствующими органами управления на РСВ. На наш взгляд именно GA-Z87X-UD3H сегодня является «золотой серединой» в модельном ряду решений GIGABYTE для платформы LGA1150 (Intel Haswell).

+ Функциональность

+ Возможности управления ПК и разгона

+ Полный спектр видеовыходов на задней панели

— Сложный в плане навигации UEFI

Устройство для тестирования предоставлено компанией GIGABYTE, www.gigabyte.ua

GIGABYTE GA-Z87X-UD3H Уведомить о появлении в продаже
Разъем CPU	Socket 1150
Чипсет	Intel Z87
Охлаждение чипсета	Радиатор
Охлаждение VRM	Радиатор
Встроенное видео	интегрировано в процессор Intel
PCI	1
PCI Express x4	—
PCI Express x1	3
Графич. интерфейс	2xPCI-E x16 3.0 (x16+х8) + 1xPCI-E x16 2.0 (x4)
DIMM	4xDDR3
IDE (Parallel ATA) (чипсет/доп. контроллер)	—
Serial ATA (чипсет/доп. контроллер)	—
SATA Revision 3.0 (чипсет/доп. контроллер)	6/2
Основные разъёмы питания	24+8
Дополнительное питание	PCI-E power
FAN	6
S/PDIF	+ (выход/вход)
Aудиокодек	Realtek ALC898 (7.1)
Ethernet	Intel (GbE)
SATA	—
SATA Revision 3.0	Marvell 88SE9172
PATA	—
IEEE 1394 (FireWire)	—
USB 3.0	2х Renesas uPD720210 Hubs
LAN	1
eSATA Rev. 2.0	—
eSATA Rev. 3.0	2
Audio	6
S/PDIF-Out (Coaxial/Optical)	-/+
Thunderbolt	—
Выходы для монитора	1xD-Sub, 1xDVI-D, 1xHDMI, 1хDisplayPort
USB 1.1/2.0	-/3(6 портов)/-
USB 3.0	6/2(4 порта)/-
IEEE 1394 (FireWire)	—
COM	-/1/-
Game/MIDI	—
LPT	—
IDE	—
SATA интерфейсный/питание, устройств	4/-
Форм-фактор	ATX, 305х244 мм
Поддержка двух и более видеокарт	AMD 2-Way CrossFire и NVIDIA 2-Way SLI
Поддержка RAID	0/1/5/10
Адаптер Wi-Fi	—
Поддержка UEFI	+
Разное	100% твердотельные конденсаторы; один порт PS/2 для клавиатуры или мыши; поддержка форматов Ultra-HD 4K по HDMI; разъем TPM-модуля; мост 2-Way SLI в комплекте
