Разгон

Разгон — прерогатива не только дорогих систем, но и способных к разгону процессоров. К сожалению, для процессоров Sandy Bridge разгон остался уделом моделей с индексом «К», но и в этом случае серьезных результатов можно добиться только увеличением множителя самого процессора. В случае разгона системная шина, называемая теперь базовой частотой, остается неизменной. Впрочем, некоторые платы позволяют увеличить частоту этой шины, но ненамного, в лучшем случае — на пару-тройку мегагерц.

Плата ASRock P67 Pro3 смогла разогнаться только поднятием множителя — частота ЦП увеличилась до 4,4 ГГц. Разгон шины успехом не увенчался; можно сказать, что данной возможности не предусмотрено вовсе. В случае с платой H67M, множитель процессора можно прописать вручную, введя значение от 33 до 40, но после подтверждения в статусе настроек показывается родной множитель, то есть 33 для нашего Intel Core i5-2500K. Однако H67 открывает возможность разгона встроенного в процессор видеоядра, ведь именно H67 использует возможности встраиваемого видео. Разгоняется видео не по множителю, как на других платах, а выбором частоты, то есть тоже по множителю, но со своеобразной индикацией. При помощи ASRock H67M удалось разогнать видеоядро до 1600 МГц. Процессор же, как вы уже догадались, остался работать на штатной частоте.

Альтернативный вариант 2 — MSI Z68MA-G43 (G3) по цене 3 400 руб.

Материнская плата относится к более компактному форм-фактору Micro-ATX, но зато вы получите гарантированную поддержку PCI Express 3.0 и два порта USB 3.0.

ASRock Z68 Extreme3 Gen3
Чипсет	Intel Z68
Форм-фактор	ATX
Слоты расширения	2xPCI-E x16, 2xPCI-E x1, 2xPCI
Поддержка SLI/CrossFireX	SLI/CrossFireX
Интерфейсы	14 USB, из них 2 USB 3.0 (2 на задней панели), выход S/PDIF, 1xCOM, D-Sub, DVI, HDMI, 1xeSATA, Ethernet, PS/2 (клавиатура)
Интерфейсы задней панели ввода/вывода	6 USB, из них 2 USB 3.0, оптический выход, D-Sub, DVI, HDMI, 1xeSATA, Ethernet, PS/2 (клавиатура)
Поддержка накопителей	Количество разъемов SATA 3 Гбит/с: 4, количество разъемов SATA 6 Гбит/с: 2

Материнская плата официально поддерживает стандарт PCI Express 3.0, который будет работать вместе с грядущими процессорами Ivy Bridge. Добавим к этому оптимальный набор интерфейсов и портов, включая USB 3.0 и SATA 6 Гбит/с.

Мы рекомендуем ознакомиться с нашим обзором ASRock Z68 Extreme3 Gen3

Карты расширения

Основной картой расширения в современных компьютерах является видеокарта. Как правило, вам нужно будет установить одну видеокарту, для этого будет достаточно слота PCI Express x16 стандарта 2.0 или 3.0, который есть на всех рекомендованных материнских платах. Особой разницы между PCI Express 2.0 или 3.0 в данной конфигурации вы не ощутите.

Если же вам требуется установить две, три или четыре видеокарты, то необходима материнская плата с соответствующей поддержкой. Скорее всего, при этом количество доступных линий будет ограничено до x8 или даже x4 для второй, третьей или четвёртой видеокарты. Поэтому перед покупкой материнской платы мы рекомендуем ознакомиться с возможностями каждой платформы в данном отношении.

Ещё один момент: материнская плата и платформа должны быть сертифицированы для поддержки нескольких видеокарт производителем GPU. То есть они должны поддерживать конфигурации CrossFire и SLI. Если таковой поддержки нет, то вы не сможете запустить конфигурации с несколькими GPU.

Кроме видеокарты вам может потребоваться установка карт расширения PCI Express x1, x4 или x8. Сюда относятся RAID-контроллеры, тюнеры, звуковые карты.

Если вам необходимо установить карты расширения старого стандарта PCI, то следует убедиться в наличии соответствующих слотов у материнской платы.

AT и Baby AT

Оригинальная материнская плата, которая использовалась почти во всех компьютерах вплоть до Pentium 2. Их размеры составляли 350×305 мм с 6-контактными вилками и розетками для питания. Меньший (330×216 мм) форм-фактор этой МП, названный «Baby AT», был представлен в 1985 году.

До 1997 года в компьютерах IBM использовались большие материнские платы. Однако после этого размер был уменьшен, и были выпущены МП с форм-фактором AT (Advanced Technology). Форм-фактор AT использовался в старых компьютерах (класса 386).

Вслед за типоразмером AT, был представлен Baby AT. В нем ширина материнской платы была уменьшена с 305 мм до 216 мм, что убрало проблемы, связанные с перекрытием поверхности отсеков для дисков.

Baby AT стал популярным, однако не обошлось без проблем. Компьютерная память была усовершенствована, а материнка Baby AT имела разъемы памяти на передней панели. По мере того, как процессоры становились больше и сильнее грелись, компоновка Baby AT не позволяла использовать комбинацию процессора, радиатора и вентилятора.

Форм-фактор ATX был разработан для решения как раз этих недостатков. Материнки AT и Baby AT сегодня считаются устаревшими и существует только в музеях.

DTX

Форм-факторы DTX и Mini-DTX представлены компанией AMD в начале 2007 года. Их размеры составляют 8 × 9,6 дюйма (203 × 244 мм) и 8 × 6,7 дюйма (203 × 170 мм). Ориентированы на построение компактных, тихих, энергоэффективных недорогих компьютерных мультимедийных систем HTPC.

DTX является открытым стандартом и имеет полную совместимость со стандартом ATX по размерам крепления и разъемам питания. К недостаткам этого стандарта можно отнести ограниченные возможности расширения из-за наличия всего лишь 2-х слотов — 1x PCI и 1x PCIe и применения только низкопрофильных карт. Также предусмотрены слоты для ExpressCard.

Альтернативный вариант 1 — ASUS P8Z68-V PRO/GEN3 по цене 6 500 руб.

Материнская плата ASUS P8Z68-V PRO/GEN3 обойдется чуть дороже. Зато вы получите бренд ASUS, чипсет Z68 и официальную поддержку PCI Express 3.0 у процессоров Ivy Bridge. Но придётся смириться с меньшим количеством портов SATA 6 Гбит/с и USB 3.0.

Gigabyte Z68X-UD5-B3
Чипсет	Intel Z68
Форм-фактор	ATX
Слоты расширения	3xPCI-E x16, 2xPCI-E x1, 2xPCI
Поддержка SLI/CrossFireX	SLI/CrossFireX
Интерфейсы	18 USB, из них 8 USB 3.0 (4 на задней панели), 3xFireWire (IEEE1394a), выход S/PDIF, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Интерфейсы задней панели ввода/вывода	10 USB, из них 4 USB 3.0, 2xFireWire (IEEE1394a), коаксиальный выход, оптический выход, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Поддержка накопителей	Количество разъемов SATA 3 Гбит/с: 4, количество разъемов SATA 6 Гбит/с: 2

Хорошая материнская плата за свои деньги, вы получите восемь портов USB 3.0 (четыре порта сзади), три слота PCI Express x16, но всего два порта SATA 6 Гбит/с.

LPX и NLX

Форм-фактор LPX (Low Profile eXtension) разработан Western Digital в середине 90х годов. Он стал попыткой снизить стоимость ПК, которые на то время были очень дороги. Официальной спецификации LPX никогда не существовало. Размер составлял 330 × 229 мм.

Использовался в низкопрофильных корпусах (Slimline или Low-profile) с параллельным расположением плат расширения на МП. Карты расширения подключались в отдельную вертикальную стойку. Это позволяло использовать меньшие по размеру корпуса, но ограничивало количество доступных слотов расширения (не более 2-3 штук).

Большинство материнок LPX имели интегрированные звук и видео, что удешевляло их и делало более компактными.

Платы на базе форм-фактора NLX (New Low Profile eXtended) появились на рынке в конце 1990-х годов. Этот обновленный форм-фактор LPX поддерживал модули памяти большего размера, корпуса Tower, видеокарты AGP.

Форм-фактор NLX, в отличие от LPX, является фактическим стандартом и поэтому для него было разработано больше компонентов для апгрейда и ремонта. Размер от 10 × 8 дюймов (254 × 203 мм) до 13,6 × 9 дюймов (345 × 229 мм).

Многие системы, которые ранее были разработаны для форм-фактора LPX, перешли на NLX или MicroATX. После появления NLX, LPX начал вытесняться этим форм-фактором.

Плюсы и минусы

Маленькие размеры
Тихие

Трудно ремонтировать, из-за недостатка места и общей нестандартности
Мало возможностей к модернизации
Плохое охлаждение

Форм-фактор

Форм-фактор влияет на размеры материнской платы, а также и на количество слотов расширения, которое она содержит. А также и на цену.

ATX/EATX

Самый распространённый форм-фактор материнских плат с размером 305 x 244 мм (EATX чуть шире — 305 x 330 мм). Содержит семь слотов расширения (или меньше). Рекомендуется приобретать для компьютера общего назначения.

Micro-ATX

Форм-фактор размером 244×244 мм. Содержит четыре слота расширения (или меньше). Материнские платы Micro-ATX могут стоить немного дешевле полноразмерных моделей ATX. Мы рекомендуем приобретать данный форм-фактор только в тех случаях, если вы не планируете устанавливать платы расширения в будущем. Также учтите, что у материнских плат Micro-ATX набор встроенный функций тоже может быть урезан.

Mini-ITX, Nano-ITX, Pico-ITX

Компактные форм-факторы предназначаются для компьютеров небольшого размера, поэтому они серьёзно урезаны по возможностям расширения и функциям. Как правило, вы получите один или два слота расширения.

Платформа Intel LGA2011

Gigabyte GA-X79-UD3
Чипсет	Intel X79
Форм-фактор	ATX
Слоты расширения	4xPCI-E x16, 2xPCI-E x1, 1xPCI
Поддержка SLI/CrossFireX	SLI/CrossFireX
Интерфейсы	18 USB, из них 4 USB 3.0 (2 на задней панели), выход S/PDIF, 1xCOM, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Интерфейсы задней панели ввода/вывода	10 USB, из них 2 USB 3.0, коаксиальный выход, оптический выход, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Поддержка накопителей	Количество разъемов SATA 3 Гбит/с: 4, количество разъемов SATA 6 Гбит/с: 6

Материнская плата Gigabyte GA-X79-UD3 является неплохой стартовой моделью для Socket LGA2011. Платформа LGA2011 топовая, поэтому и цена соответствующая. Данная модель Gigabyte заинтересовала нас хорошим соотношением цена/качество и шестью портами SATA 6 Гбит/с.

Разгон и разблокирование ядер

Большинство плат, представленных в наших рекомендациях, поддерживают разгон. Другой вопрос, что разгон может существенно ограничиваться процессором (например, Core i3 или другой процессор, не относящийся к семейству «K» под LGA1155) или чипсетом, поэтому мы рекомендуем сначала ознакомиться с потенциальными ограничениями. В описании материнской платы мы отдельно отмечаем возможности разгона.

Если вы планируете выполнять разгон, особенно с увеличением напряжения, убедитесь в наличии эффективной системы охлаждения на стабилизаторах напряжения и системной логике

Немаловажно, чтобы материнская плата была оснащена мощной системой питания, способной выдерживать существенные токи процессора. Качество и количество фаз тоже имеет значение

Для разблокирования отключенных ядер процессоров AMD необходим южный мост SB710/SB750 или более новый с поддержкой функции ACC.

Конечно, для разгона вам потребуется и качественный и мощный блок питания. Не забудьте выбрать блок питания в соответствие с нашим руководством

Альтернативный вариант 1 — ASRock X79 Extreme4 по цене 8 000 руб.

Материнская плата ASRock X79 Extreme4 очень близка по функционалу, но стоит она чуть дороже — 8 000 руб. в Яндекс.Маркет.

Gigabyte GA-X79-UD5
Чипсет	Intel X79
Форм-фактор	EATX
Слоты расширения	3xPCI-E x16, 2xPCI-E x1, 1xPCI
Поддержка SLI/CrossFireX	SLI/CrossFireX
Интерфейсы	18 USB, из них 4 USB 3.0 (2 на задней панели), 2xFireWire (IEEE1394a), выход S/PDIF, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Интерфейсы задней панели ввода/вывода	10 USB, из них 2 USB 3.0, 1xFireWire (IEEE1394a), оптический выход, 2xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
Поддержка накопителей	Количество разъемов SATA 3 Гбит/с: 4, количество разъемов SATA 6 Гбит/с: 6

И опять же, перед нами весьма интересное предложение за свои деньги. Материнская плата Gigabyte GA-X79-UD5 предлагает восемь слотов под память и шесть портов SATA 6 Гбит/с. Да и раритетный порт PS/2 сзади по-прежнему присутствует.

BTX (Balanced Technology eXtended)

Стандарт BTX был предложен Intel в конце 2004 года. По их мнению он должен был заменить устаревающий ATX. Новый формат был создан для решения появившейся тогда проблемы отвода большого количества тепла от процессоров Pentium 4. В 2006 году Интел отказалась от этой затеи, в пользу более энергоэффективных решений и остановило разработку компонентов для новых систем. Это послужило началом конца форм-фактора BTX.

И хотя такие крупные компании как Gateway, Dell, Fujitsu-Siemens долго выпускали компьютеры собственной сборки в этом формате, широкого распространения он не получил.

Изменения в компоновке BTX включают небольшие размеры МП, лучшее размещение компонентов для контроллеров ввода-вывода на задней панели и лучшего охлаждения.

Форм-фактор	Размеры материнской платы	Количество слотов расширения
BTX	267 × 325 мм	7
micro BTX	267 × 264 мм	4
nano BTX	267 × 224 мм	2
pico BTX	267 × 203 мм	1

Особенность форм-фактора BTX — это расположение материнской платы с левой стороны корпуса. Слоты памяти и слоты расширения поменялись местами, что позволяет основным комплектующим (процессору, графическому контроллеру и северному и южному чипсету) использовать один и тот же воздушный поток, что снижает количество вентиляторов, необходимых для охлаждения и уменьшает шум.

Плюсы и минусы

Удобное расположение комплектующих для их качественного охлаждения
Более компактные размеры

Не совместимость с АТХ
Отказ Intel от поддержки

Основные компоненты, установленные на материнской (системной) плате:

1. Центральный процессор — установлен в спец. разъем и охлаждается радиатором и вентилятором.

2. Набор системной логики (англ. chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и южного мостов».Именно набор системной логики определяет все ключевые особенности системной платы и то, какие устройства могут подключаться к ней.

3. Оперативная память (также оперативное запоминающее устройство, ОЗУ)

4. Загрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания. Микросхемы перепрограммируемой памяти, в которой хранятся программы BIOS, программы тестирования ПК, загрузки ОС, драйверы устройств, начальные установки.

5. Разъемы для подключения дополнительных устройств (слоты) PCI / ISA / AGP/ PCI-E, разъемы для подключения накопителя на ГМД и ЖД.

Все компоненты мат.пл. связаны между собой системой проводников (линий), по которым происходит обмен информацией. Эти линии называют информационной шиной(Bus).

Взаимодействие между компонентами и устройствами ПК, подключенными к разным шинам, осуществляется с помощью мостов, реализованных на одной из микросхем Chipset. (например соединение шины ISA и PCI реализовано в микросхеме 82371АВ).

Размеры платы стандартизированы, их надо согласовывать с размером и типом корпуса ПК. При ее установке следует исключить контакт с дном и боковыми металлическими панелями корпуса, во избежание короткого замыкания.

XL-ATX

В отличие от материнских плат других размеров, платы XL-ATX не соответствуют стандартной высоте и ширине. Платы XL-ATX очень редки, и только несколько производителей выпустили этот необычный формат за последнее десятилетие ⇒

EVGA — в 2009 году размер 343×262 мм
Gigabyte — в 2010 году размер 345×262 мм
MSI — в 2010 году размер 345×264 мм

Как и в случае с продуктами Extended ATX, у них нет явного преимущества перед своими меньшими собратьями ATX, кроме большего количества модулей памяти DIMM (до для создания мощных рабочих станций. При этом материнские платы XL-ATX постепенно исчезают с рынка, поэтому маловероятно, что вы столкнетесь с этим форматом в ближайшее время.

Плюсы и минусы
Поддержка большого количества оперативной памяти

Очень редки
Морально устарели
Дорого

ATX (Advanced Technology eXtended)

Общий вид и размеры материнки формата ATX

Intel впервые представила материнскую плату (МП) этого форм-фактора в 1995 году. Полноразмерная материнка Standard ATX имеет высоту 305 мм и ширину 244 мм, или 12 x 9,6 дюйма. Когда вы планируете сборку ПК на базе МП ATX, вам надо подобрать компьютерный корпус того же стандарта, чтобы она у вас в него поместилась и вы смогли ее закрепить. Прекрасно подойдут Super-tower, Full-tower, Middle-tower и Mini-tower. Перед покупкой корпусов обязательно проверьте поддержку ими ATX.

Материнка ATX предназначена для работы с любыми системами. Имея минимум 4 слота для модулей оперативной памяти, она может поддерживать двух- или четырехканальную память, обеспечивая лучшую производительность. Так же это удобно для модернизации компа. Если на момент приобретения комплектующих у вас не хватает денег для покупку большего объема оперативки, вы можете сначала купить два модуля, а потом докупить еще два.

Платы ATX обычно имеют 7 слотов расширения, что позволяет запускать до 4 графических процессоров с Nvidia SLI или AMD Crossfire, если ваш корпус и блок питания подходят для питания и размещения такой системы или хватает денег на нее . Большое количество слотов расширения позволяет устанавливать адаптеры Bluetooth, хорошие звуковые карты, концентраторы USB и многое другое дополнительное оборудование, расширяющие возможности вашего ПК.

Материнские платы этого типа дают достаточно места для установки больших кулеров на процессор, разводки сложной VRMVRM (Voltage Regulation Module — модуль регулирования напряжения). В случае с материнской платой, регулирует подачу напряжения на центральный процессор.
Сам VRM состоит из нескольких частей:
PWM-контроллер (ШИМ-контроллер)
Драйвер
MOSFET-транзисторы
Дроссель (индуктивность)
Конденсатор, более удобной задней панели ввода-вывода, большего количества SATA и USB-разъемов. Для крепления к корпусу предусмотрено 8-9 монтажных отверстий.

Питание системной платы происходит от 24-контактного разъема блока питания с 6/8-контактным разъемом для питания центрального процессора, что позволяет запускать высокопроизводительные модели CPU и разгонять с разблокированным множителем.

Форм-фактор ATX лучше всего подходит для модернизации ПК. Можно организовать качественное охлаждение. Очень широк выбор различных корпусов под этот стандарт. Удобство сборки, как высокопроизводительных офисных компьютеров, так и игровых

К важной конструктивной особенности данного размера нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта или больших габаритов

Плюсы и минусы

Имеет полный набор разъемов ввода-вывода
Достаточно места для размещения радиаторов и вентиляторов
Возможность установить лучший VRM по сравнению с меньшими платами
Широкая вариативность сборки ПК различной мощности

Не помещается в компактные корпуса
Дороже mATX и mini-ITX

Характеристики материнской платы

Поколение процессора под который предназначена материнская плата Устанавливать процессор одного поколения в материнскую плату другого нельзя. (Pentium, PII, PIII, PIV, Athlon). От того какой максимально мощный процессор использует ваша материнская плата зависит в принципе, сколько времени она у Вас прослужит. Диапазон поддерживаемых процессором тактовых частот в рамках одного поколения. Обычно чем дороже плата, тем больше диапазон процессорных частот она поддерживает. Если плата поддерживает частоты 1700-1800 МГч, то процессор с частотой 2,1 ГГц не вставить. Частота системной шины напрямую связана с частотой и скоростью работы про цессора. ЦП практически умножает рабочую частоту мат.пл. в 2-3раза. На выборе сочетания одного из коэффициентов с частотой системной шины основан способ разгона процессора

Разго-нять процессор следует осторожно, ибо, в следствие перегрева, он может сгореть. Intel иногда ставит специальные противоразгонные блокировки

Базовый набор микросхем (chipset). От модели чипсета зависят основные характеристики мат.пл.: поддерживаемые процессоры и ОП, тип системной шины, порты внешних и внутренних устройств. На одних и тех же чипсетах строятся различными фирмами мат. платы. Существует несколько базовых чипсетов. Intel, VIA, Nvideo, Ali, Sis Примеры INTEL 845D 845E 845G 845РЕ 850E Фирма-производитель ABIT, ACORP, ASUSTEK, GIGABITE, INTEL, ELITEGROUP Форм-фактор – способ расположения основных микросхем и слотов Baby AT, AT, ATX и ATX-2.1, WTX ATX (AT extension) разработан фирмой INTEL в 1995г.– появление его обусловлено наличием в ПК большого числа всевозможных внутренних устройств, большой интеграцией микросхем на мат.пл., что повысило требования к охлаждению элементов. Необходим был более удобный дос-туп к внутренним устройствам. Отличия AT и ATХ корпусов: a) блоки питания: конструкция, размер, разъем для подачи питания на плату, мощ-ность(300,330,350,400 VA). Расширенное управление питанием, в спящем режиме эл.потребление = 0. б) наличие интегрированных на плату внешних портов, уменьшает число кабелей внутри сис-темного блока (корпуса), облегчается доступ к компонентам системного блока. Порты распола-гаются компактно в ряд на задней стенке системного блока. в) слоты расширения позволяют устанавливать полноразмерные карты расширения. г) разъемы дисководов расположены рядом с их предполагаемыми посадочными местами, что позволяет использовать более короткие кабели. АТХ-2.1 – усовершенствованный ATX Платформа для Р4. Усовершенствования коснулись блока питания с двумя дополнительными выходами к ядру процессора. Дополнительно второй для усиления питающих линий. Тяжелый радиатор ЦП прикреплен к плате винтами, поэтому давле-ние на плату не оказывается. Базовый набор слотов и разъемов. Количество разъемов и их тип. (тип и количество ОП, AGP, PCI, ISA) Наличие встроенных устройств. На материнской плате присутствуют чипы видео, звуковой, сетевой карт.

Мат.платы с интегрированными звуком, видео, сетью адаптерами (интегрированные)

Казалось бы это чуть дешевле, чем покупка отдельных компонентов, но такая интеграция имеет и свои недостатки: 1) Звук и видео встроенные платы имеют обычно очень скромные возможности 2) Даже если в данный момент вам и достаточно данных возможностей, то через полгода ситуа-ция может в корне измениться. мат. карта морально стареет гораздо медленнее, чем, скажем видеокарта. 3) Комбинированные карты на практике ведут себя обычно гораздо капризнее, чем карты с от-дельными устройствами. Возможны зависания во время работы программ и при тестирова-нии оборудования. Стоит подумать, прежде чем решиться на покупку комбинированной платы.

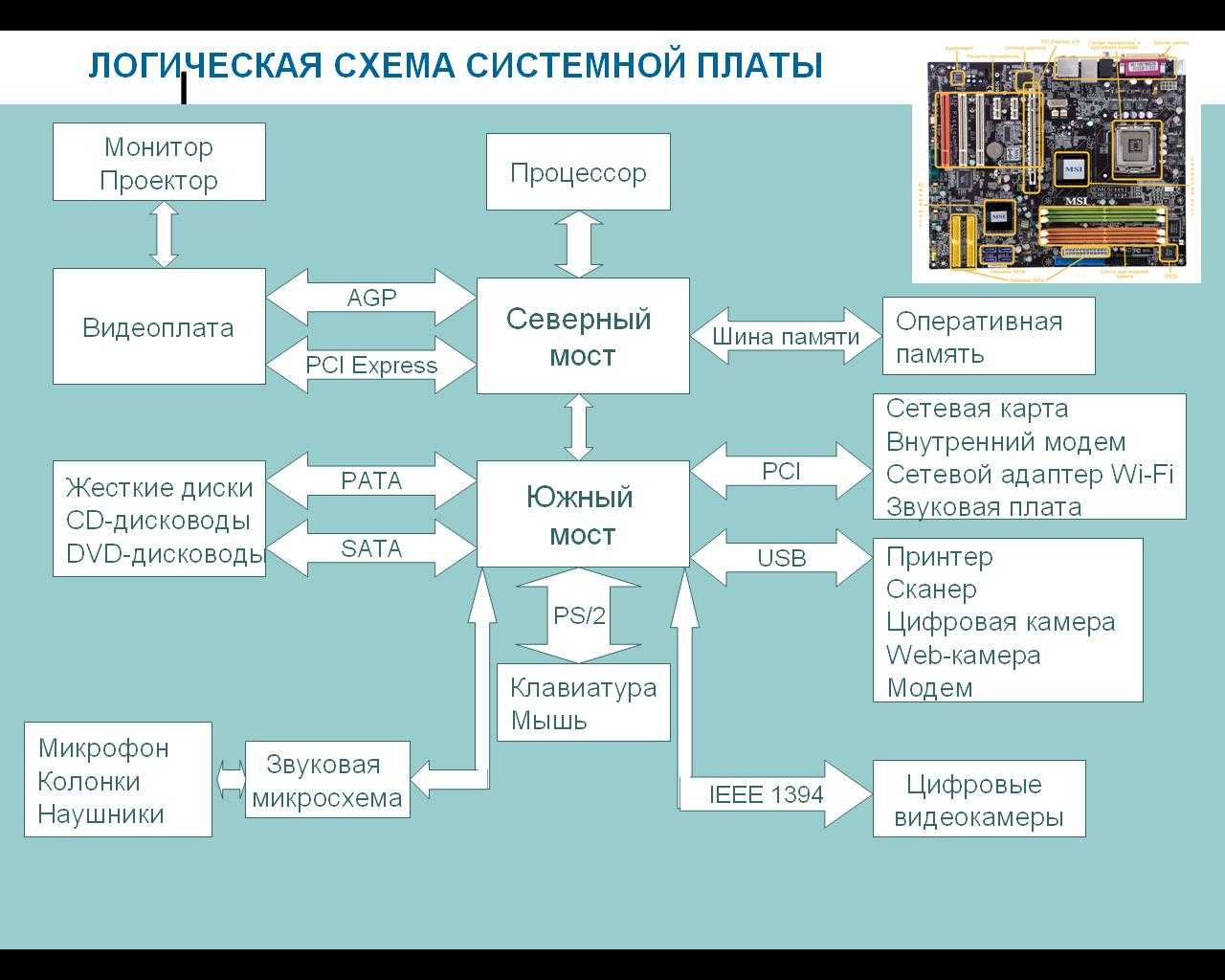

Логическая схема материнской платы

Любая материнская плата имеет стандартизированную общепринятую архитектуру, которая обеспечивает совместимость между множеством комплектующих.

Основным элементом логической схемы материнской платы является чипсет, от которого зависит стабильная и слаженная работа всех компонентов ПК. Чипсет содержит северный и южный мосты. Первый, отвечает за взаимодействие процессора с оперативной памятью и видеокартой. Второй, за работу шин PCI и PCI-Express, контроллеров: SATA, USB, FireWire, Ethernet, Audio и т.д., а также взаимодействует с базовой системой ввода-вывода (BIOS).

Схема материнской платы включает в себя множество слотов для установки дочерних комплектующих. Так, для установки процессора используется специальное гнездо — сокет (socket). Чтобы задействовать оперативную память, её достаточно разместить в специальных слотах, которые, как правило, находятся справа от гнезда процессора. Видеокарта, размещается в слоте x16 шины PCI-Express. Прочие комплектующие выпускаются под слоты PCI-Express x1 и PCI. Шина PCI является устаревшей и присутствует в дешевом сегменте материнских плат. Для подключения жёстких дисков применяются SATA-разъёмы. Помимо этого, материнская плата имеет коннекторы для подключения: фронтальной панели системного блока, индикаторов, кнопок старта и перезагрузки системы, а также разъёмы для подключения блока питания и системы охлаждения.

Материнская плата

Motherboard (Mainboard) — Материнская (системная плата) – главный элемент компьютерной системы, от ее качества и быстродействия зависит быстродействие всей системы. Это самостоятельный элемент , который управляет внутренними связями и взаимодействует с внешними устройствами. Это большая коллекция разъемов, предназначенных для установки тех или иных комплектующих.

Материнская плата (mother board) – основная плата персонального компьютера, представляющая из себя лист стеклотекстолита, покрытый медной фольгой. Путем травления фольги получают тонкие медные проводники соединяющие электронные компоненты.

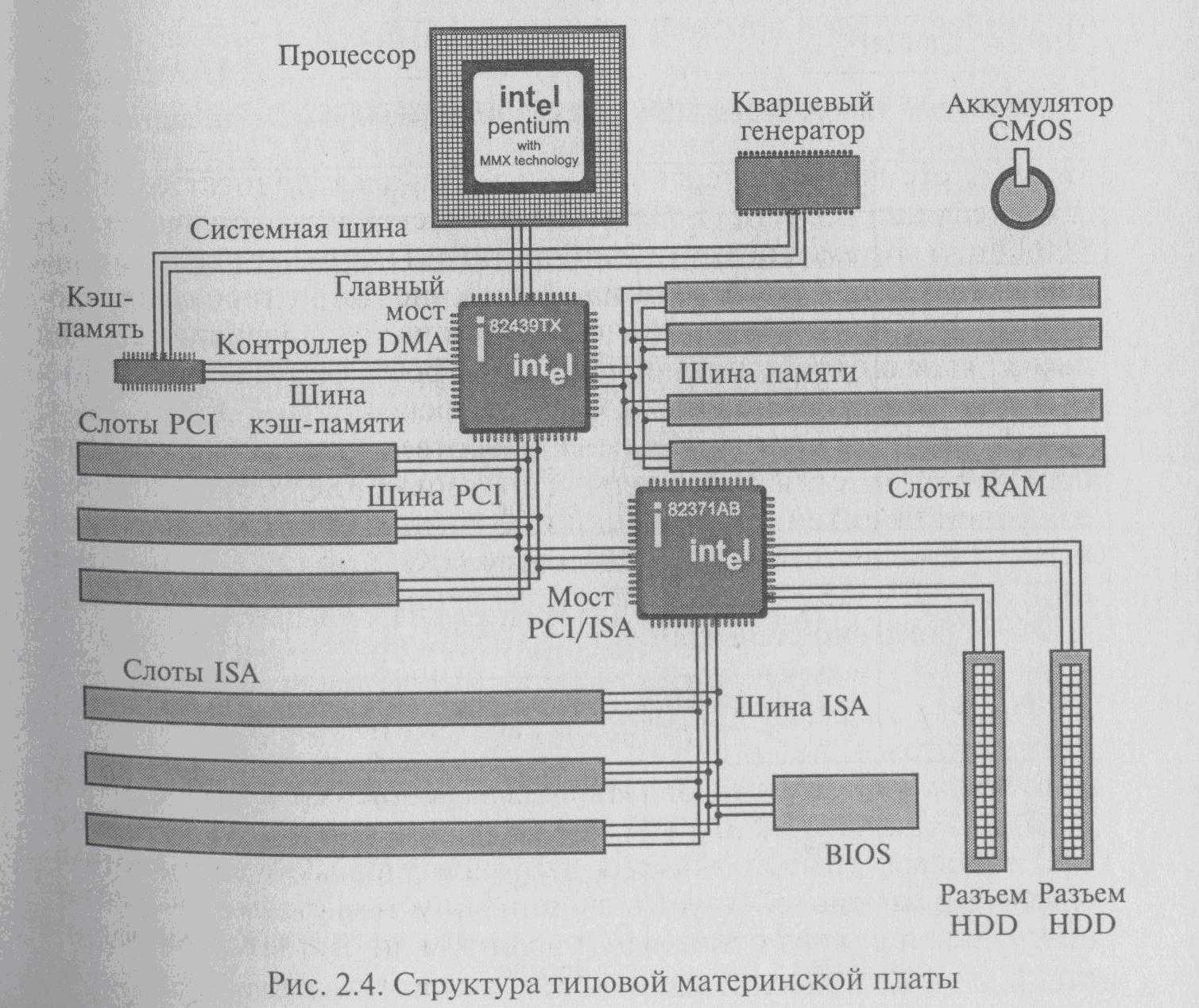

На рисунке представлена cтруктура типовой материнской платы.

Выводы

Некоторые производители материнских плат особо сильно не заморачиваются с определением конкретного форм-фактора для их продукта и позиционирования его на рынке. Они просто в информации к плате указывают ближайший популярный типоразмер. Например, материнка имеет размеры Mini-DTX, а пишут более покупаемый Micro-ATX, что вводит в заблуждение покупателя и неразбериху с подбором нужного размера МП к корпусу ПК.

Поэтому сейчас всего 3 востребованных форм-фактора ⇒

Очень жаль загубленный формат BTX, который сегодня смог бы помочь с охлаждением все более монструозных видеокарт. Возможно со временем мы к нему вернемся.

Если будут более активно продвигаться в массы, то станут популярными Thin Mini-ITX, Mini-DTX и Mini-STX. Эти форматы я называю — ноутбук без монитора, так как по мощности они похожи. Если вам требуются дополнительные данные, то на есть полная таблица всех размеров материнок.
