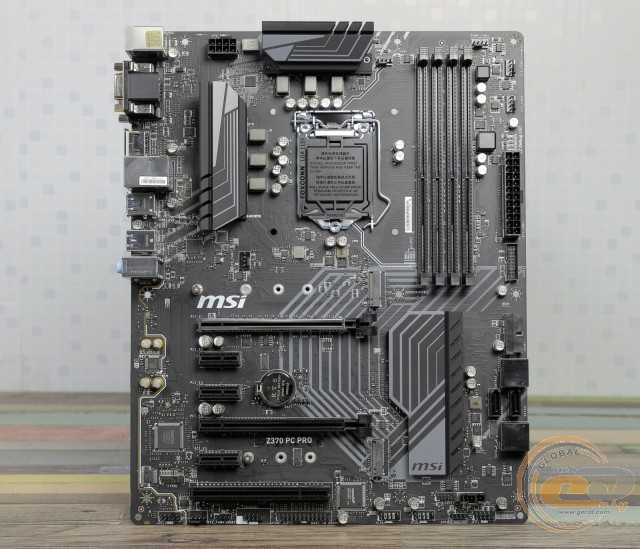

Обзор материнской платы msi z370 pc pro

Intel Z390

Этот чипсет – обновленная версия Z370, отличающаяся от него только техпроцессом (как и другие чипсеты Coffee Lake новее Z370, выпускается по 14-нм) и поддержкой USB 3.1 Gen 2, а также Intel Wireless-AC MAC. Больше никаких новшеств по сравнению с предыдущим набором логики для разгоняемых процессоров он не несет. Соответственно, и сфера применения остается прежней – конфигурации «под разгон» и/или с двумя и более видеокартами.

Для Z390 заявлена поддержка Cannon Lake, что будет плюсом для покупателей, планирующих апгрейд, но есть ли в таком апгрейде смысл? В отличие от GPU, центральные процессоры наращивают свою производительность медленно, и разница между моделями одной ценовой категории соседних поколений вряд ли будет превышать несколько процентов.

Особенности

MSI разрабатывает продукцию с расчётом на самостоятельную сборку, поэтому плата Z390-A Pro подходит тем, кто не желает доплачивать около 2000 рублей за заказ сборки в магазине.

Сокет LGA1151-v2 позволяет установить как бюджетные процессоры, так и 8-ми ядерные Intel 8—9-го поколения с частотой до 5000 МГц.

Система питания Core Boost обеспечивает стабильное напряжение процессора и защиту от перегрузки.

Мосфеты материнской платы защищены от перегрева при разгоне массивными, стильно оформленными радиаторами.

Армированный разъем PCI x16 не даст себя выломать даже тяжёлой видеокарте в полтора килограмма.

MSI Z390-A Pro украшена RGB-подсветкой, управляемой совместно с подсветкой других устройств, будь то башенный кулер или видеокарта. Так что выбирайте корпус со стеклянной крышкой. На Новый год ваша комната будет украшена системным блоком в качестве гирлянды.

Система, собранная на базе Z390-A Pro от бренда MSI, подойдёт как для развлечений и игр на «ультра» настройках, так и для работы: от набора текста до 3D моделирования.

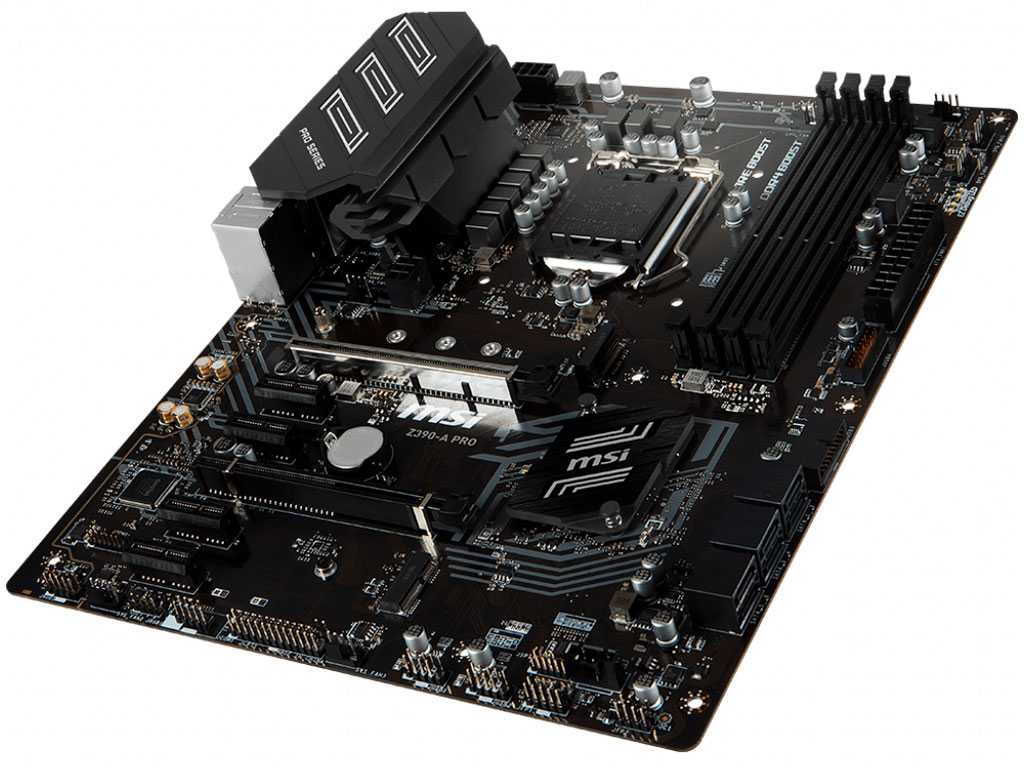

Материнская плата MSI-Z390-A-Pro (клик для увеличения)

Таблица характеристик чипсетов

Новое, 400-е семейство чипсетов продолжает традицию, которая тянется уже несколько поколений этих наборов микросхем. Такое же количество моделей и строгое распределение функций. В отличие от AMD, которые более лояльны к пользователям и позволяют разгонять процессоры не только на топовом чипсете, у Intel эта функция доступна только у флагманской модели.

Сначала основные характеристики:

На первый взгляд, если сравнивать с 300-й серией чипсетов, чипсеты для 10-го поколения Intel изменились мало. По сути, так и есть. Из явных отличий только поддержка беспроводной сети Wi-fi 6. Впрочем, кое-что есть еще, и об этом чуть ниже.

Upd. Уже появилось новое, 500-е семейство чипсетов под процессоры 10-го и 11-го поколений. С информацией по ним можно ознакомится тут.

На что обратить внимание при покупке готового системника?

Многие, кто интересуется, как правильно выбрать компьютер для домашнего пользования, не знают, каким в результате должен быть системный блок для их задач. От разнообразия технических характеристик и всяких непонятных цифр может взорваться голова. Попытаемся внести больше ясности, чтобы выбор стационарного компьютера для дома в 2021 году стал для вас приятным и понятным занятием, а не мучением страдальца.

Процессор — сердце компьютера. Считается, что чем больше ядер и чем выше тактовая частота процессора, тем лучше. Так оно, по сути, и есть. Но для большинства задач рядового пользователя мощный и дорогой процессор не требуется. К примеру, Intel Core i3-8ХХХ или Intel Core i5-9ХХХ, AMD Ryzen 3 или начальные модели серии AMD Ryzen 5 (2600, например) отлично проявляют себя в типичных рабочих, учебных и мультимедийных сценариях.
Материнская плата — костяк, на котором держится всё

Важность этой запчасти несомненна, однако и на ней можно неплохо сэкономить. Оценивая, какой системный блок лучше купить для игр, выбирайте что-то вроде ASUS ROG Strix Z390-F Gaming, а для бюджетной рабочей «лошадки» — плату на базе чипсета Intel B365 / Intel B460
Особое внимание следует обратить на наличие всех необходимых портов и выходов, например, выхода DisplayPort или DVI для подключения монитора или телевизора

Видеокарта — средство обработки графики
Для требовательных игр, 3D-моделирования, рендеринга графики нужен видеочип помощнее. Неплохим и не слишком дорогим решением будет NVIDIA GeForce GTX 1650 либо AMD Radeon RX 550/560. Предельно бюджетные, но способные «тащить» многие игры на минималках — NVIDIA GeForce GT710 и GT750. Если не предусматривается никаких сценариев использования, связанных с обработкой графики, сгодится и самый простой интегрированный видеоадаптер.
SSD и/или HDD — скорость или хранилище? За SSD-накопителями будущее, и на сегодняшний день жёсткие диски HDD становятся редкостью. Да, они дешевле, позволяют хранить огромные массивы информации, но в то же время очень медленные. Поэтому, если вы любите коллекционировать контент, лучше всего скомбинировать накопители — SSD 128 / 256 Гб под систему и программы + HDD 500 Гб / 1 Тб — под файлы. Если такой привычки нет, лучше взять SSD 256 Гб — так система будет работать заметно быстрее, чем при наличии HDD.
Оперативная память — хранит в себе всё запущенное. Для комфортного пользования компьютером в 2021 году нужно, чтобы в системном блоке было не менее 8 Гб ОЗУ. В свою очередь, при умеренных нагрузках не будет особых проблем и с 4 Гб, а вот 16 Гб и выше — привилегия тех, у кого одновременно запущено 500 вкладов браузера, Photoshop или аудиоредактор, а в количестве фоновых процессов сам чёрт ногу сломал.
Блок питания — питает всех и вся. Вопрос мощности БП больше беспокоит тех, кто собирает компьютер с нуля, однако бывают и такие ситуации, когда готовые сборки компьютеров продаются с откровенно слабым БП. Чем мощнее отдельные комплектующие компьютера, тем более мощный нужен блок. Для недорогих систем достаточно 350–400 Вт, игровой компьютер должен иметь БП мощностью от 400 Вт.

GIGABYTE Z390 GAMING X / SLI

Полноразмерный аналог предыдущей модели, но несколько отличающийся разъемами. Мы объединили вместе две материнки, так как они мало чем отличаются.

Характеристики GIGABYTE Z390 GAMING X SLI

Прежде всего плата интересна для тех, кому нужны дополнительные слоты PCI-E или кто просто любит перестраховываться на будущее, мало ли вдруг вы захотите установить несколько плат расширения (качественную звуковую карту, мощный Wi-Fi адаптер, еще что-то).

Со звуком все также, можно подключать многоканальную систему. А вот видео разъем всего один, так что хорошо если на вашем мониторе тоже есть HDMI (на всякий случай, проблемы с видеокартой не редкость), но монитор если что можно подключить и через переходник, если на нем есть разъем DVI.

Количество USB портов здесь с запасом, хватит для любителей большого количества периферии (у меня заняты все 7 разъемов и есть еще несколько не подключенных устройств, которые используются редко), не стоит это недооценивать.

Здесь есть два полноразмерных M.2 слота, один из которых оснащен радиатором. Конечно, качественные современные SSD от Samsung не требуют дополнительного охлаждения (кроме естественной вентиляции корпуса), но сверх быстрые более дешевые аналоги от других производителей это оценят.

По питанию здесь все также, можно хорошо разгонять любой Core i5 или i7, так что ориентируйтесь в основном по видео разъемам, желательно чтобы на мониторе был HDMI или DVI.

Версия GAMING SLI отличается наличием топового аудио кодека и режимом работы разъемов PCI-E (x16+x8 против x16+x4 у GAMING X), но это требуется лишь при установке двух видеокарт. Материнская плата GIGABYTE Z390 GAMING X

Intel Z370

С чипсетом Intel Z370 мир познакомился уже давно, с момента релиза первых десктопных процессоров Intel Core 8-го поколения. Как и все остальные чипсеты, называющиеся на Z, Intel Z370 поддерживает разгон процессора и памяти, а также позволяет распараллелить процессорные линии PCIe 3.0, для создания конфигураций из нескольких видеокарт. На тот момент это был единственный набор логики, доступный для материнских плат. Поэтому, если вы планируете заняться разгоном процессора, или хотите получить систему с несколькими видеокартами на платформе Intel LGA 1151 v2, то Intel Z370 станет лучшим выбором. Конечно, у него не будет родной поддержки USB 3.1, да и поддержки беспроводной технологии Intel CNVi у него нет, но решение этих проблем берут на себя производители материнских плат. В продаже можно найти много плат с USB 3,1, и несколько моделей с модулями Wi-Fi. Всё же эта технология пока ещё не прижилась в сегменте десктопов.

MSI B360 / H370 GAMING PRO CARBON

Одна из лучших материнок в своем классе, здесь все сделано как положено.

Характеристики MSI B360 / H370 GAMING PRO CARBON

Плата выполнена очень качественно из премиальных комплектующих, оснащена топовым кодеком с оптическим выходом, большим количеством полноразмерных USB разъемов и системой питания достаточной для работы топового Core i7 под постоянной высокой нагрузкой.

Она может вам не подойти только в двух случаях – если у вас пока не будет видеокарты, а для подключения монитора требуется DVI или если вы хотите иметь следующую аналогичную модель от лидера в производстве материнок ASUS, у которой кстати этот разъем есть. Отличие старшей версии заключается лишь в чипсете и соответственно поддержке RAID, но ее уже практически нет в продаже. Материнская плата MSI B360 GAMING PRO CARBON

Intel B360

B360 – оптимальный вариант для игровой или мультимедийной конфигурации, если не планируется разгон процессора. Он без проблем справится с любой, даже самой мощной видеокартой и большим набором накопителей. Отличия от H370 незначительны – из ключевых можно отметить только 12 линий PCI-E 3.0 вместо 20, но разницы в фактической производительности из-за этого не будет.

Судя по проведенным несколькими независимыми ресурсами тестам, видеокартам уровня NVIDIA GTX 1080 или RTX 2080 достаточно даже 8 линий PCI-E для полноценной работы – разница с 16 составляет 0-2 кадра в секунду, что находится в пределах погрешности

К тому же, не стоит обращать внимание исключительно на чипсет – он определяет лишь базовые спецификации материнской платы, остальное зависит от реализации продукта конкретным производителем

Процессор

Процессор, который вы планируете установить в свою материнскую плату, сузит ваш выбор, так как процессорный сокет поддерживает только ту линейку чипов, для которой он был создан.

Например, при покупке процессора Intel Core 10 поколения вам потребуется плата с сокетом LGA 1200. Старым процессорам 9 поколения нужны платы с сокетом LGA 1151. У AMD процесс несколько проще, по крайней мере пока, потому что компания использует один сокет AM4 для всех своих процессоров текущего поколения, от Athlon до 16-ядерных Ryzen 9, хотя при установке новых процессоров в материнские платы предыдущего поколения могут возникнуть некоторые сложности, а в 2021 году ожидается переход на новый сокет AM5. У Intel наоборот, в последнее время появилась тенденция менять сокет (или как минимум версию сокета) с каждым поколением.

Но для действительно самых мощных процессоров другие сокеты используют как Intel (LGA 2066), так и AMD (TR4), что связано с большим размером и энергопотреблением чипов Core X и Threadripper. Для более подробной информации вы можете обратиться к нашему руководству по выбору процессора для игрового ПК.

Z390

Новинка (на данный момент), которой заинтриговали еще в прошлом году, когда опубликовали роадмап чипсетов нового поколения. Z390 пристроился где-то в сторонке, и что это – было не очень понятно.

Теперь все встало на свои места. Ожидания, что данный чипсет будет топовее топового Z370, оправдались лишь отчасти. Ничего особенного он не предлагает, и представляет собой, скорее, то, каким на самом деле должен был быть Z370, выйди он в свое время, а не из-за того, что для выпущенных новых процессоров Coffee Lake, как оказалось, не было чипсета, и надо было предложить хоть какой-либо.

Так вот, Z390 весьма похож на Z370 в конфигурации накопителей, конфигурации PCI-Express линий и прочем. Изменения заключаются в добавлении того, чего не было в Z370, но присутствует в вышедших позже чипсетах, находящихся в иерархии на более низких ступенях. Так, появилась поддержка USB 3.1 Gen 2, и, естественно, Intel Wireless-AC MAC.

Больше ничего нового, по крайней мере на данный момент, не предусмотрено.

Внешний вид и особенности платы

Материнская плата выполнена в классическом форм-факторе ATX. Для монтажа имеется девять отверстий. Текстолит традиционного черного цвета. Интерфейсная панель прикрывается пластиковым кожухом с подсветкой. На чипсете и силовых транзисторах присутствуют радиаторы пассивного охлаждения. Еще один радиатор предусмотрен для охлаждения SSD накопителей формата M.2.

Обратная сторона текстолита украшена схемой гоночной трассы. Еще одна дорожка с подсветкой выделяет область звукового тракта. По левому краю расположено еще несколько светодиодов подсветки.

Питание подключается через стандартный 24-контактный разъем, дополнительное питание 8-контактный. Подсистема питания выполнена по 10-ти фазной схеме, с обратной стороны платы располагаются удвоители фаз uP1961. На каждый канал распаяно по паре транзисторов PK6328A и PK616BA.

Охлаждаются они через термопрокладки двумя радиаторами, зафиксированными на винты.

Радиатор чипсета крепится на подпружиненные винты и снабжен подсветкой.

Для активного охлаждения системы предусмотрено подключение шести вентиляторов, все коннекторы 4-пиновые, один из них предназначен для подключения помпы СВО.

Для установки оперативной памяти предусмотрены 4 слота. Возможна установка до 64 Гб. Поддерживается частота от 2133 МГц до 3800 МГц в разгоне. С двух сторон слотов находятся защелки. Все слоты усилены металлической рамкой Steel Armor и имеют дополнительные точки пайки с обратной стороны. С правого бока от слотов находится LED индикатор XMP режима.

На правом краю платы разместились индикаторы состояния инициализации устройств: CPU, Dram, VGA, Boot.

Ниже — разъем 24-пин питания материнской платы. Под ним вертикально размещены две колодкиподключения USB 3.1, нижняя ориентирована вбок.

Интерфейсов SATA шесть штук. Четыре парных размещены вертикально для подключения кабелей сбокуи два — горизонтально на нижнем краю платы.

При установке накопителей М.2 SATA SSD или М.2 PCI-e SSD некоторые порты SATA не будут работать. В инструкции этот момент подробно расписан.

Для установки карт расширения имеется шесть слотов PСI-e. Три слота PCI-e 3.0 × 16 с дополнительными точками пайки, два из них армированные. Материнская плата поддерживает создание игровой связки из нескольких видеокарт: 3-Way AMD CrossFire и 2-Way NVIDIA SLI.

Армирован и верхний М.2 разъем. Внего можно установить накопитель типоразмера 22110. Нижний М.2 разъем дополнительно оснащен специальным радиатором для охлаждения чипов накопителя. Контактирует он через термопрокладку. Поддерживается технология M.2 GENIE, позволяющая объединять твердотельные накопители М.2 и PCI-e в RAID массивы.

Левый край текстолита отведен для звука. Audio Boost 4 PRO работает как отдельная звуковая карта. Звук представлен микросхемой Realtek ALC1220, это новый флагманский HDA кодек. Эта часть платы изолирована от остальной электроники, граница с обеих сторон обозначена линией с подсветкой. Кроме этого, левый и правый аудиоканалы разведены по разным слоям печатной платы.

Особо хочется отметить отдельный усилитель для наушников на основе аудиоконденсаторов Chemi-Con. Подключать можно наушники с импедансом до 600 Ом. Программное обеспечение Nahimic 2 обеспечивает настройку звука в играх, в том числе и виртуальный объемный звук в наушниках. Дополнительно данная программа поддерживает виртуальный «аудиорадар», демонстрирующий направление на источник звука. В тестах было отмечено хорошее качество звука, сравнимое с дискретными звуковыми картами среднего уровня.

Микросхема VR Boost уменьшает колебания сигнала через специальные USB порты на задней панели, что дает лучшую плавность изображения при использовании шлема виртуальной реальности.

Разъемы LAN имеют фирменную защиту от скачков напряжений и статического электричества. На плате установлен гигабитный сетевой контроллер Intel I219-V.

Из дополнительных особенностей можно отметить наличие контактов для подключения RGB светодиодных ленти кнопки DemoLED.
