Обзор и тест материнской платы asus rog strix b360-f gaming

Рассмотрим на примере

Теперь давайте взглянем на чипсет. Взгляните на картинку ниже – у данной материнской платы можно увидеть два моста: южный и северный. Первый находится чуть ближе к процессору, а второй чуть ниже.

Теперь давайте посмотрим – за что же отвечает северный и южный чипсеты.

Северный – отвечает за работу: процессора, оперативной памяти и видеокарты.
Южный – отвечает за все остальные устройства и контроллеры, к которым относят: USB, SATA, звук и т.д.

Ориентироваться на архитектуру нижней картинки не стоит, так как она уже немного устарела, но все же она наглядно показывает работу чипсетов.

Современные и старые чипсеты напрямую влияют на производительность материнской платы и ПК в целом. Также производительность зависит от пропускной способности шины, на которой они установлены – в мануалах часто обозначают данный показатель как FSB или Front Side Bus. Среди обычных пользователей могут встретиться также и другие названия: частота шины, скорость шины и т.д.

В целом производительность шины зависит от двух понятий:

Частоты – измеряется в мегагерцах (GHz) или гигагерцах (MHz). Показывает – сколько раз в секунду происходит обмен информации.
Ширина – это количество байт, которые можно передать за один раз или один герц.

В итоге у нас выходит два показателя: частота и ширина. Расскажу на примере – представьте, что у нас в порту есть грузчики, которые должны непрерывно таскать коробки из одного места в другой. Вот количество грузчиков – это частота. А количество коробок, которое они могут унести за раз – это ширина.

Но чтобы не оперировать сразу двумя величинами придумали третью, которая получается при умножении частоты на ширину. Получается как раз та самая пропускная способность шины, и измеряется она в гигабайтах в секунду (ГБ/c или GB/s). Как видите из нижней картинки, пропускная способность у разных шин с разными устройствами может быть разной.

Северный же мост также связан с оперативной памятью, так как без неё нормальная работа в системе просто невозможна. Это происходит через специальную шину RAM Bus. Данная шина имеет 128 контактов, плюс одну интересную фишку – она работает в двухканальном режиме.

То есть если вы подключите одну плашку памяти в один канал, то она будет задействовать только половину этих контактов, и в результате будет работать в два раза медленнее. Именно поэтому чаще всего покупают две плашки и подключают их в два разных канала. На материнской плате они обычно обозначены разным цветов слотов для оперативной памяти.

Используем документацию, чтобы узнать сокет установленного процессора

Если компьютер покупался в сборе, а не собирался кем-то из Ваших знакомых, то Вы можете найти документы, идущие с ним в комплекте. Способ нельзя назвать сложным. Скорее, он скучный – придётся пролистать с десяток-других страниц в поисках нужной информации. В любом случае, данный метод имеет право на жизнь.

Итак, представим, что документы не были Вами утеряны и лежат где-нибудь под рукой. В этой макулатуре в оглавлении найдите раздел с названием «Общие характеристики процессора» или ему подобным. Затем откройте нужную страницу и глазами пробегитесь по информации, описанной там – нужно искать «Socket…» или «S…», где вместо многоточия должны быть цифры или комбинация из цифр и букв. Например, Socket LGA-1366. Также может быть указана аналогичная информация, но на русском языке – «Тип разъёма». Ещё на этих страницах Вы можете найти рекомендации по установке процессора и прочую полезную информацию, которая действительно может пригодиться.

Нормальная температура

Нормальной температурой считается диапазон в 55 – 70о. Индивидуальные показатели у каждой материнской платы разные и все зависит от производителя. При необходимости узнать рабочую температуру, обратитесь за помощью к официальному производителю. Интересующая вас информация находиться на его сайте, в разделе описания устройства. В крайнем случае обращайтесь в службу технической поддержки.

Пользователи, которые задаются вопросом как узнать температуру чипсета, могут выяснить это следующими способами:

При помощи специальных утилит, показывающих текущую температуру процессора и других элементов;
Используя устройства, измеряющие температуру поверхности, с которыми они соприкасаются;

В качестве программ подойдут:

EVEREST;
Speed Fan;
Speccy;

Они считывают данные, поступающие на термодатчик устройства и отображают их на экране. Минус такого метода заключается в том, что программы работают не со всеми датчиками.

Алгоритм ручной проверки:

Берем устройство, считывающее температуру поверхности;
Прикладываем детектор устройства к нижней части радиаторной решетки, расположенной на чипсете;
К полученному результату прибавляем 5о;
Отправляемся на сайт производителя и сверяем наши показатели с допустимыми;
Если температура выше положенной, поменяйте термопасту, которая находится между радиатором и устройством;

После замены термопасты, проведите повторные замеры. Если температура не снизилась – устанавливайте на радиатор дополнительное охлаждение в виде кулера.

Intel B460

Эта модель стоит на ступеньку выше предыдущей, но я бы сказал, что по функционалу она ближе к старшим моделям, чем к самой простой H410. Он похож на своего предшественника, B360, но есть и отличия.

Во-первых, количество интерфейсных линий PCI-E стало больше. Если у B360 их было 12, и он находился по этому параметру аккурат посередине между H310 и H370, то новая версия ближе к находящемуся чуть выше в иерархии H470. Линий PCI-E у B460 теперь 16, всего на 4 меньше, чем у H470.

Во-вторых, декларируется поддержка RAID версий 0, 1, 5, 10 на накопителях SATA. Предшественник такой возможностью не обладал.

В результате имеем более интересный в плане потенциального выбора чипсет, нежели предшественник. Увеличение количества линий PCI-E позволяет использовать большее количество накопителей, контроллеров, скоростных твердотельных накопителей.

Как решить проблему

Результаты проведенного Уолтоном тестирования показывают, что проблема кроется не в марке материнской платы, а в ее модели – это видно при сравнении двух плат компании MSI. Эксперт подчеркнул, что для ее решения от пользователя могут потребоваться совершенно нетривиальные действия.

MSI B650M Pro, провалившая все тесты

Например, владелец платы MSI B560M Pro будет вынужден проследовать в BIOS и найти в нем настройки системы охлаждения. Там ему будет нужно выбрать пункт «water-cooling» вместо штатного значения «box cooler».

Но даже эти манипуляции не приведут к полному сбросу ограничений. Уолтон пишет, что в платах есть функция тепловой защиты VRM (Voltage Regulator Module – неотъемлемый элемент материнской платы, отвечает за питание процессора). По его словам, из-за нее производительность CPU даже при снятых ограничениях в BIOS будет снижаться – на MSI B560M Pro она будет ниже на 16%, чем на более дорогой MSI B560 Tomahawk.

Стивен Уолтон добавил, что к выбору материнской платы на чипсете B560 следует подходить максимально ответственно. Если пользователь готов тратить время на настройку BIOS, то ему можно сэкономить и взять плату дешевле $140 (10,4 тыс. руб.). В противном случае добиться максимальных показателей CPU у него не выйдет, и единственным выходом будет только замена материнской платы на более дорогую.

Спецификация

Производитель: ASUS;
Модель: Strix Z270F Gaming;
Сокет: LGA1151;
Поддерживаемые процессоры: Core i7/Core i5/Core i3/Pentium/Celeron (Kaby Lake);
Чипсет: Intel Z270;
Память: 4 x DIMM DDR4, до 64GB;
Слоты расширения: 2 x PCIe 3.0/2.0 x16 (x8+x8), 1 x PCIe 3.0/2.0 x16 (x4), 4 x PCIe 3.0/2.0 x1;
Поддержка SATA/RAID: чипсет 6 x SATA 6Gb/s портов с поддержкой Raid 0, 1, 5, 10, M.2 (NGFF);
Сетевой контроллер: Intel I219V;
Аудиокодек: SupremeFX S1220A;
Порты USB: 8 × USB 3.1, 6 × USB 2.0;
Питание материнской платы: 24 + 8 pin;
Разъемы на задней панели: PS/2, 4 × USB, DVI-D, HDMI, DisplayPort, 5 x USB 3.1(Type-A), 1 x USB 3.1(Type-C), Ethernet, оптический выход, 5 × аудио разъёмов;
Форм-фактор: ATX;
Цена: 13000 руб.

Упаковка и комплектация

Устройство поставляется в красочно оформленной упаковке из плотного картона. Первое, что мы видим, это стильное изображение платы и фирменный логотип серии Strix. Из особенностей отметим наличие поддержки современных процессоров семейства Kaby Lake, возможность установки видеокарт в SLI/Crossfire, совместимость с фирменной утилитой AURA и элементами, распечатанными на 3D принтере.

С другой стороны наглядно показан весь функционал устройства, отмечено использование нового звукового кодека и наличие двух портов M.2.

Комплект поставки следующий:

Брошюра со стикерами в виде логотипа ROG;
Подробное руководство;
Краткое руководство;
Подставка под кружку;
20% скидка для при покупке проводов от CableMods;
Набор стикеров для SATA кабелей;
Заглушка для интерфейсной панели;
Четыре шлейфа SATA 6 Гбит/с;
Кабель удлинитель для подключения светодиодной ленты;
Вспомогательная рамка для безопасной установки процессора;
Болты для фиксации плат в разъемах M.2;
SLI мост.

Конфигурация тестового стенда и условия тестирования

Процессор	Intel Core i5-8600k 4,3GHz LGA 1151 v2
Система охлаждения	Deepcool Assassin II
Оперативная память	Corsair Vengeance LPX DDR4-3000 8 Гб*2
Видеокарты	MSI GeForce GTX 1070 Ti Gaming
Корпус	Corsair 540 Air (1140mm fan back side; 2140mm fan front side)
Блок питания	Corsair HX750 Platinum
Жесткий диск	Silicon Power SSD 240Gb SATA-3
Монитор	ASUS PB298Q, 29″ (2560×1080)
Термоинтерфейс	Arctic MX-2
Операционная система	Windows 10 x64
Прочее ПО	CPU-Z 1.84.0; Prime95; HWiNFO64 5.83

Для тестирования ROG Strix B360-F Gaming мы «привлекли» 6-ядерный процессор Intel Core i5-8600k c TDP 95 Вт.

В меню BIOS материнской платы был активирован профиль XMP для оперативной памяти Corsair Vengeance LPX DDR4-3000. При этом частота работы наших модулей составила 2666 МГц, в силу ограничений чипсета и контроллера памяти процессора. Прошивка BIOS платы ROG Strix B360-F Gaming была обновлена до версии 0501.

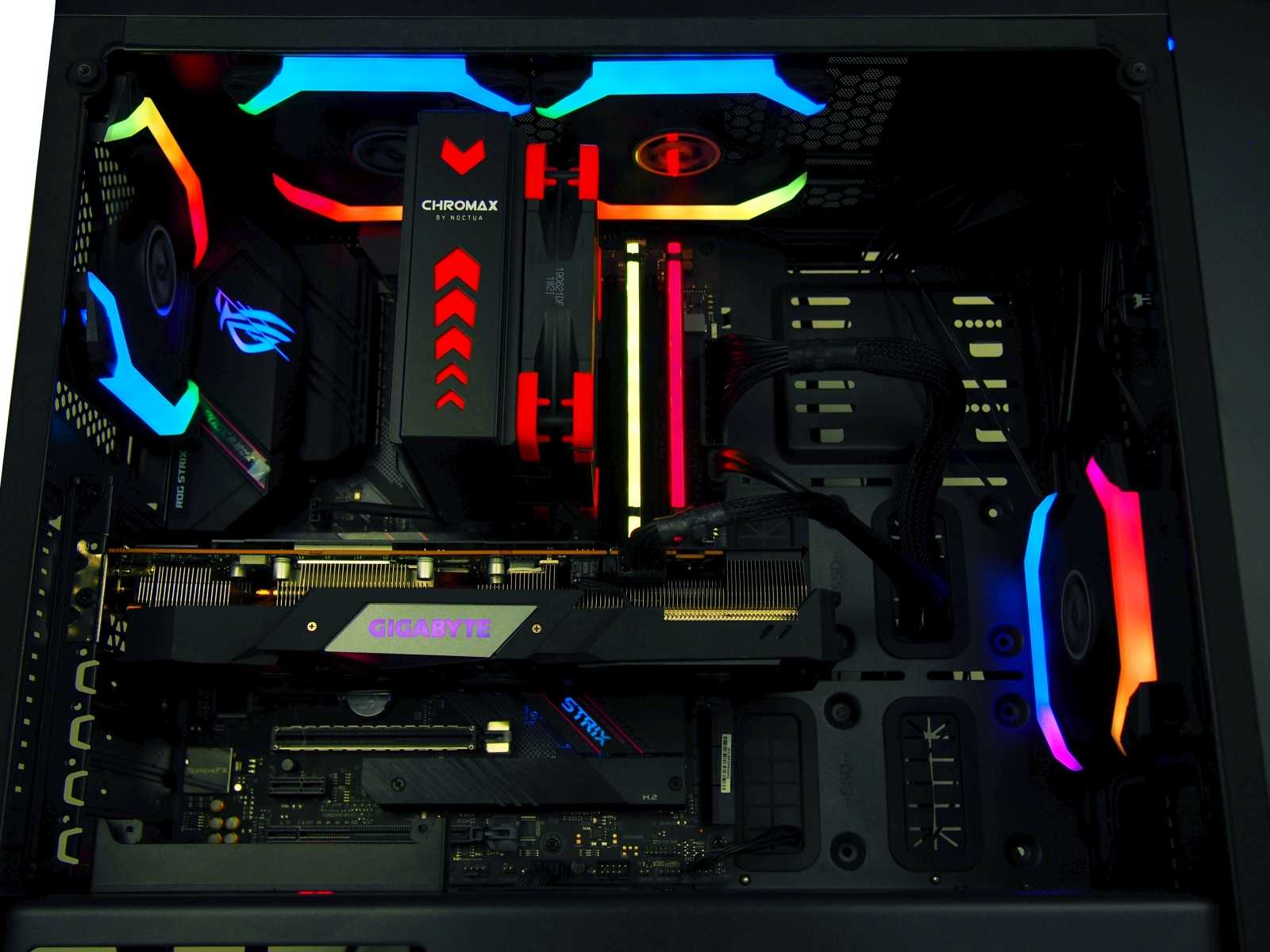

Все комплектующие тестовой сборки вместе с платой были собраны в корпус Corsair 540 Air. Наличие шести коннекторов 4-пин PWM на материнской плате ROG Strix B360-F Gaming позволило подключить без проблем не только систему охлаждения процессора с двумя вентиляторами, но и три корпусных вентилятора. Грамотное расположение разъемов SATA,штекеров для подключения светодиодов и кнопок корпуса позволило подвести все кабели без особых сюрпризов.

Элементы светодиодной подсветки у ROG Strix B360-F Gaming находятся на декоративной пластиковой панели. Этот хорошо известный логотип ROG Strix легко узнаваем любым пользователем, который хотя бы раз видел продукты компании ASUS. Он светится всеми цветами радуги, а само свечение яркое и выразительное. Внутри корпуса такая реализация подсветки на материнской платеROG Strix B360-F Gaming сразу дает понять, кто ее производитель, и к какой серии эта материнская плата относится.

Расширить возможности RGB-подсветки материнской платы ROG Strix B360-F Gaming можно за счет подключения дополнительной светодиодной ленты. Для этого, как мы уже говорили ранее, у данной материнской платы имеется полноценный разъем RGB с поддержкой технологии AURA Sync.

Работа оперативной памяти и процессора, температуры CPU и PCH

Все те материнские платы, возможности разгона в которых отсутствуют, мы тестируем на предмет их работы с процессором и оперативной памятью из коробки. В частности, это касается дефолтных значений BIOS и работы процессора под нагрузкой с использованием технологии Intel TurboBoost. Не все материнские платы умеют использовать возможности процессора по максимуму, предпочитая занижать частоту вследствие высоких значений температуры или потребляемой мощности процессора. Для процессора Intel Core i5-8600k максимальная рабочая частота всех шести ядер должна составлять 4100 МГц и материнская плата ROG Strix B360-F Gaming превосходно реализует это. Мы нагружали наш процессор стресс-тестом Prime95, и за более чем 10 минут тестирования частота процессора не опускалась ни разу ниже расчетных 4100 МГц.

С модулями оперативной памяти у ROG Strix B360-F Gaming также не возникло никаких проблем. Положенная для контроллера памяти и чипсета материнской платы частота 2666 МГц стала сразу рабочей в случае наших модулей Corsair Vengeance LPX DDR4-3000. При этом тайминги памяти приняли значения 15-17-17-35-2Т.

Также стресс-тест Prime95 позволил проверить и температурный режим компонентов. В случае с ROG Strix B360-F Gaming присутствовала возможность мониторинга температуры чипсета, которая в пике составила 56 градусов Цельсия. Процессор Intel Core i5-8600k разогрелся до 83 градусов Цельсия, если оценивать по самому горячему ядру.

Intel Z490

Флагманская серия «Z» традиционно рассчитана на оверклокеров и геймеров. В нее входит аж одна модель – Z490. Что тоже привычно, ибо не меняется из поколения в поколение. За исключением связки Z370/Z390, когда процессоры 8-го поколения уже вышли, а с чипсетами возникла заминка, и пришлось что-то срочно придумывать.

От H470, помимо поддержки разгона, чипсет отличается способностью управлять процессорными линиями PCI-E, распределяя их между несколькими видеокартами или иными платами расширения. Собственных интерфейсных линий тоже на 4 штуки более, всего – 24 линии. Чуть шире количество и возможности интерфейса USB.

В итоге, главный аргумент – это разгон. Иных вариантов у Интел нет

Если же такой функционал особого значения не имеет, то вполне можно обратить внимание на чипсеты попроще и подешевле

Тестовый стенд

Процессор	AMD Ryzen 7 3700X (8-ядер)
Видеокарта	MSI GeForce GTX 1080 Ti
Система охлаждения	Noctua NH-U12S Chromax.black
Термоинтерфейс	Arctic MX-2
Оперативная память	Corsair Vengeance RGB Pro DDR4-3600 8Gb*2
Накопитель	M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания	Corsair RM850x мощностью 850 Вт
Корпус	Corsair 540 Air
Монитор	ASUS PB298Q, 29″, 2560×1080, IPS
Операционная система	Windows 10 Pro 64-bit 1909
Драйвера	GeForce 446.14

Для тестирования материнской платы ROG Strix B550-F Gaming (Wi-Fi) мы использовали 8-ядерный процессор AMD Ryzen 7 3700X. На плату была установлена прошивка BIOS версии 1004, являющаяся самой свежей на момент теста. Место оперативной памяти заняла пара модулей Corsair Vengeance RGB Pro DDR4-3600 объемом 8 Гб.

Упаковка и комплектация

По позиционированию в линейке продуктов ASUS модель ROG Strix B550-F Gaming (Wi-Fi) является предтоповым решением. Поэтому неудивительно, что коробка этой материнской платы оформлена соответствующе. Фотография рассматриваемой модели на фронтальной грани упаковки дает четкое представление о внешнем виде ROG Strix B550-F Gaming (Wi-Fi).

Тыльная сторона упаковки отдана на откуп техническим характеристикам материнской платы. Помимо них также присутствует карта разъемов тыльной панели. Основной акцент в виде четырех слайдов сделан на ключевые особенности ROG Strix B550-F Gaming (Wi-Fi). Это беспроводной модуль Intel Wi-Fi 6 AX200, система питания процессора с 14-ю силовыми модулями, кнопка обновления BIOS FlashBack, а также 2.5-гигабитный сетевой контроллер Intel I225V.

Вместе с материнской платой ROG Strix B550-F Gaming (Wi-Fi) поставляется:

руководство пользователя;
набор наклеек ROG Strix;
карточка благодарности покупателя;
диск с драйверами и фирменными программами;
четыре кабеля SATA 6 Гбит/с;
кабель для подключения ленты RGB;
антенна Wi-Fi с подставкой;
набор стяжек для кабелей;
винты для двух М.2 накопителей.

Тестовый стенд

Процессор	AMD Ryzen 9 3950X (16-ядер)
Видеокарта	MSI GeForce GTX 1080 Ti
Система охлаждения	Noctua NH-U12S Chromax.black
Термоинтерфейс	Arctic MX-2
Оперативная память	Corsair Vengeance RGB Pro DDR4-3600 8Gb*2
Накопитель	M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания	Corsair RM850x мощностью 850 Вт
Корпус	Corsair 540 Air
Монитор	ASUS PB298Q, 29″, 2560×1080, IPS
Операционная система	Windows 10 Pro 64-bit 1909
Драйвера	GeForce 446.14

Для тестирования ROG Strix B550-E Gaming нам удалось достать процессор AMD Ryzen 9 3950X, способный серьезно нагрузить VRM материнской платы. В качестве памяти были задействованы два модуля Corsair Vengeance RGB Pro объемом 8 Гб каждый, работающие на частоте 3600 МГц.

Если же говорить о том, как ROG Strix B550-E Gaming может смотреться в составе игровой сборки, то эта материнская плата выгодно выделяется элементами RGB-подсветки и стильным радиатором чипсета В550.

Для майнинга на 6 видеокартах

Материнские платы на 6 видеокарт являются самыми распространенными и, как правило, выпускаются специально оптимизированными для майнинга.

ASRock H81 PRO BTC R2.0 LGA 1150

Чипсет: Intel H81;
Сокет процессора: 1150 (4-5 поколение Intel Core i7 / i5 / i3 / Celeron);
Оперативная память: двухканальная DDR3;
PCI-Express x1: 5;
PCI-Express x16: 1;
Цена: 6200

Эта плата была разработана специально для майнинга. Поддерживает подключение процессоров Интел 4 и 5-го поколений на сокете 1150 с памятью DDR3. Она доказала свою надежность опытом многолетней эксплуатации в самых жестких условиях, поэтому до сих пор остается актуальной для майнинга. Она имеет 4 фазы питания процессора, без радиатора на цепях питания, поэтому не стоит на нее устанавливать мощные дорогостоящие процессоры. Расположение компонентов продуманно, имеются дополнительные разъемы для питания цепей PCI-E. Используется высоконадежный текстолит, качественные и долговечные электронные компоненты.

Эта плата в свое время была настолько популярной, что похожие на нее модели стали производить и другие фирмы, например, очень похожа на нее плата Esonic H81 BTC King, которая также используется для майнинга на 6 видеокартах.

Gigabyte H110-D3A LGA 1151

Чипсет: Intel H110;
M.2: 1 порт;
Сокет процессора: 1151 (6 поколение Intel Core i7 / i5 / i3 / Celeron);
Оперативная память: двухканальная DDR4;
PCI-Express x1: 5;
PCI-Express x16: 1;
Цена: 5950

Эта плата очень похожа на Gigabyte GA-H110-D3 для 4-х видеокарт и отличается от нее только наличием 6 разъемов для подключения видеокарт.

Biostar Motherboard TB250-BTC LGA 1151

Чипсет: Intel B250;
Сокет процессора: 1151 (6-7 поколение Intel Core i7 / i5 / i3 / Celeron);
Оперативная память: двухканальная DDR4;
PCI-Express x1: 5;
PCI-Express x16: 1;
Цена: 6700

Плата, специально созданная для майнинга, позволяет использовать процессоры Intel 6 и 7-го поколений. Цепи питания оснащены небольшими радиаторами, на процессор идет 4 фазы (лучше не использовать мощные процессоры). Имеются дополнительные разъемы для питания цепей PCI-E. Используется высококачественный текстолит и компоненты. Имеется защита от статики, импульсных перегрузок в локальной сети, защита цепей питания и от повышенной температуры.

Gigabyte GA-Z370P D3 RTL LGA1151

Чипсет: Intel Z370;
M.2: 1 порт;
Сокет процессора: 1151 (8 поколение Intel Core i7 / i5 / i3);
Оперативная память: двухканальная DDR4;
PCI-Express x1: 3;
PCI-Express x16: 3;
Цена: 7900

Эта плата похожа на Gigabyte GA-H110-D3 и D3A, но имеет более новый чипсет Z370P, требующий установки самых современных процессоров от Интел 8-го поколения. Эти процессоры неплохо майнят Монеро и имеют лучшее соотношение цена/качество по сравнению с предыдущими поколениями процессоров.

Новая архитектура

Современные материнские платы не имеют северного моста. Производители просто убрали его и перенесли данную задачу на сам процессор, что увеличило пропускную способность и производительность современных ПК в несколько раз.

Для связки используется шина QPI (QuickPath Interconnect). Также для работы видеокарты используется шина PCI, которая перекочевала в сам процессор и контролируется им же. Теперь в мануалах вы также моете встретить такой параметр как количество трансферов в секунду. Данный показатель характеризует не количество данных, переданных за раз, а именно количество операций в секунду. Может иметь обозначение – как МТ/с или ГТ/с.

Заключение

Материнская плата Biostar Racing B250GTN удивила нас своим оснащениемдостаточно богатым для формата Mini-ITX. Она станет отличной основой для сборки компактного мультимедийного компьютера на основе процессоров intel Kaby Lake. Можно воспользоваться, как встроенным в процессор видеоядром, так и установить дискретную видеокарту. Видеовыход HDMI поддерживает вывод 4К разрешения. Материнская плата оснащена вполне приличным аудиокодеком с возможностью подключения многоканальной акустики. Разнообразные возможности подключения накопителей – традиционные SATA диски, твердотельные накопители форм-фактора М.2 и U.2, достаточное количество USB портов.

Несомненный плюс – это следование моде в плане наличия RGB подсветки как на радиаторах, так и возможность подключения LED лент, атакже наличие двух 4-пин коннекторов для подключения вентиляторов.

Из минусов можно отметить отсутствие встроенного Wi-Fi/Bluetooth-модуля, необходимого для такой системы. Но эта проблема решается приобретением модуля форм-фактора M.2.

В результате мы получаем функциональную плату от проверенного временем производителяза вполне приемлемые деньги. Со своими обязанностями она справится на отлично, и наша редакция смело может рекомендовать ее в качестве основы для компактной HTPC-системы.

Плюсы:
