Материнская плата gigabyte ga-h55n-usb3 (rev. 1.0)

Характеристики

Предупреждения
ПРЕДУПРЕЖДЕНИЕ по ГО Повреждения, вызванные разгоном компонентов, в том числе, при использовании входящей в комплект утилиты Easy Tune, приводят к снятию платы с гарантии СЦ производителя
ПРЕДУПРЕЖДЕНИЕ FDD интерфейса нет, IDE интерфейса нет Видеовыходы на материнской плате можно задействовать только при установке процессора со встроенным видеоядром
Основные характеристики
Описание Зарядка USB устройств (iPod, iPhone и т.д.), Зарядка USB устройств при выключенном компьютере, Используется 100% конденсаторов с твердым полимером
Производитель GIGABYTE
Модель GA-H55N-USB3 (rev. 1.0)найти похожую мат.плату
Тип оборудования Материнская плата для настольного ПК
Назначение Настольный ПК
Чипсет мат. Платы Intel H55 Expressхарактеристики чипсета
Гнездо процессора Socket LGA1156
Формат платы Mini-ITX с высокой заглушкой (170 x 170 мм)
Поддержка ОС Windows XP x64, Windows XP, Windows MCE 2005, Windows Vista, Windows 7
Поддержка процессоров
Макс. кол-во процессоров на материнской плате 1
Поддержка типов процессоров Intel серии Core i7 8xx, Core i5 6xx/7xx, Core i3-5xx, Pentium G6xx0
Поддержка ядер процессоров Lynnfield, Clarkdale
Частота шины 2500 МГц
Поддержка Hyper Threading Да
Поддержка памяти
Тип поддерживаемой памяти DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора. Поддерживается Intel XMP.
Количество разъемов DDR3 2 (для активации 2х канального режима модули устанавливаются парами)
Максимальные поддерживаемые стандарты памяти Зависит от процессора
Дисковая система
SATA-II 5 каналов с возможностью подключения 4х внутренних и 1-ого внешнего устройста (eSATA)
Коммуникации
Сеть 1 Гбит/с. Сетевой контроллер Realtek RTL8111E 1 Гбит/с
Интерфейс, разъемы и выходы
Контроллер USB NEC PD720200 с поддержкой 2х портов USB 3.0
USB разъемы на задней панели 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0
Порты 1x ESATAпорты
Клавиатура/мышь PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения
Количество разъемов PCI Express 16x 1 слот 16x PCI-E 2.0
Встроенная видеокарта
Видео M/B Используется встроенное в процессор. ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Видео разъемы на задней панели 1x VGA монитор, 1x DVI-D, 1x HDMI
Встроенная звуковая карта
Звук 8-канальный HDA кодек Realtek ALC892
Аудио разъемы на задней панели 1x оптический S/PDIF-out, Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out
Охлаждение
Технологии уменьшения шума охлаждающей системы CPU Smart Fan Control
Питание
Требования к блоку питания Поддерживаются только 24+4 pin блоки питания.совместимые БП
Технология энергосбережения Dynamic Energy Saver (DES-2)
Прочие характеристики
BIOS AWARD BIOS, 2x 64 Мбит с поддержкой DualBIOS
Прочее On/Off Charge Technology поддерживается начиная с PCB rev. 1.0
Логистика
Размеры упаковки (измерено в НИКСе) 22 x 19.3 x 8.1 см
Вес брутто (измерено в НИКСе) 0.97 кг

Охлаждение

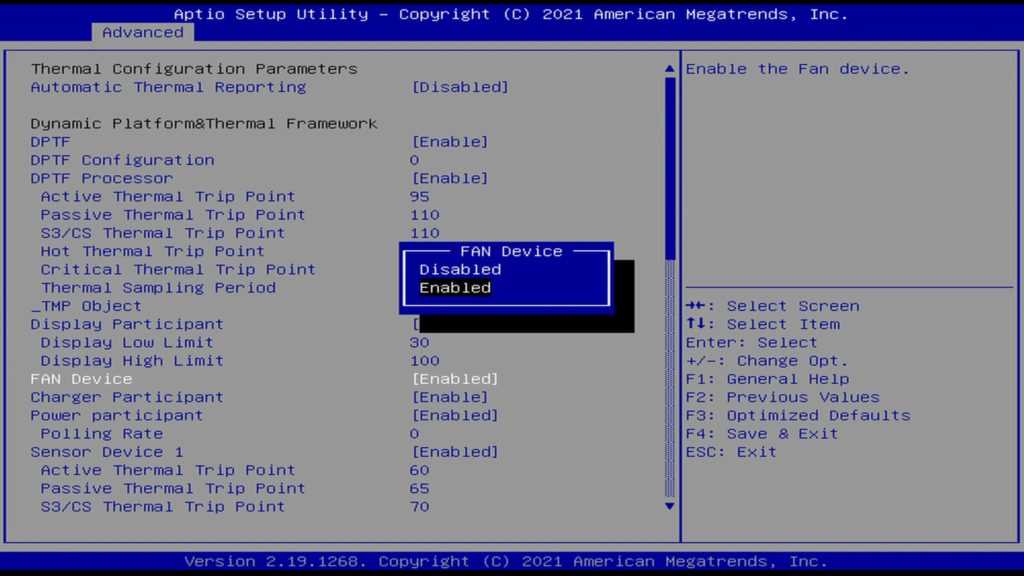

Во время тестирования температура в помещении была около 14.4°C и температура верхней части устройства, составляла около  29.8°C . В GKmini установлен вентилятор для охлаждения, который запускается сразу же при включении устройства и продолжает работать независимо от температуры процессора. В BIOS есть единственная настройка вентилятора, которая включает и выключает его:

Устройство почти не греется из-за постоянно работающего вентилятора и если измерить уровень звука рядом с устройством, то слышен небольшой гудящий шум около 38 дБА, а когда устройство выключено, это значение было 33 дБА.

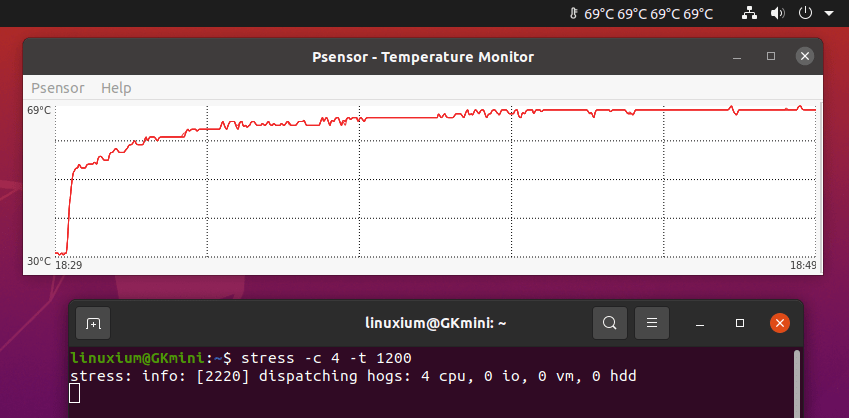

В ходе пятиминутного стресс-теста на Ubuntu температура процессора сразу поднялась примерно до 53°C, а затем еще поднялась, в среднем до 69°C:

После завершения теста температура процессора сразу упала примерно до 50°C, а затем медленно вернулась к отметке 32°C:

Обзор оборудования

Beelink GKmini поставляется в прямоугольном пластиковом корпусе размером 115 x 102 x 43 мм (4.53 x 4.02 x 1.69 дюймов). Он также имеет активное охлаждение и оснащен 14-нм процессором J4125 Gemini Lake Refresh, который представляет собой четырехъядерный / 4-поточный процессор с тактовой частотой 2,00 ГГц (Boost до 2.70 ГГц) и графикой Intel UHD Graphics 600.

На передней панели есть кнопка включения, разъем для наушников, два порта USB 3.0 и отверстие с кнопкой ‘CLR CMOS’, которая при нажатии очищает CMOS. Задняя панель включает в себя разъем питания, два порта HDMI, Gigabit Ethernet порт и еще два порта USB 3.0.

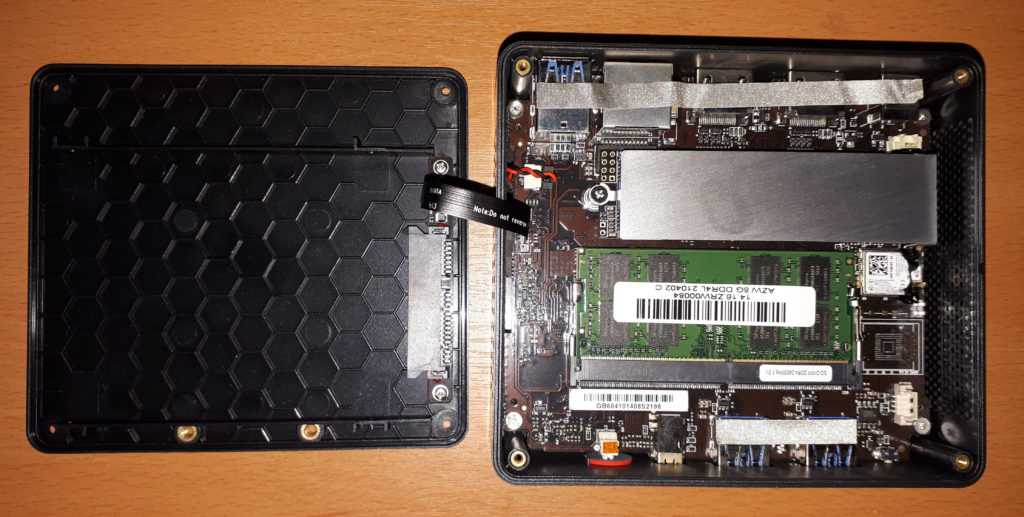

Данная модель включает в себя 256 Гб M.2 2280 SATA SSD-накопитель и 8 Гб памяти DDR4 2400 МГц, а также есть возможность добавить 2,5-дюймовый SATA диск:

Но есть некоторые ограничения, поскольку доступен только один канал памяти, однако память не припаяна и ее можно менять.

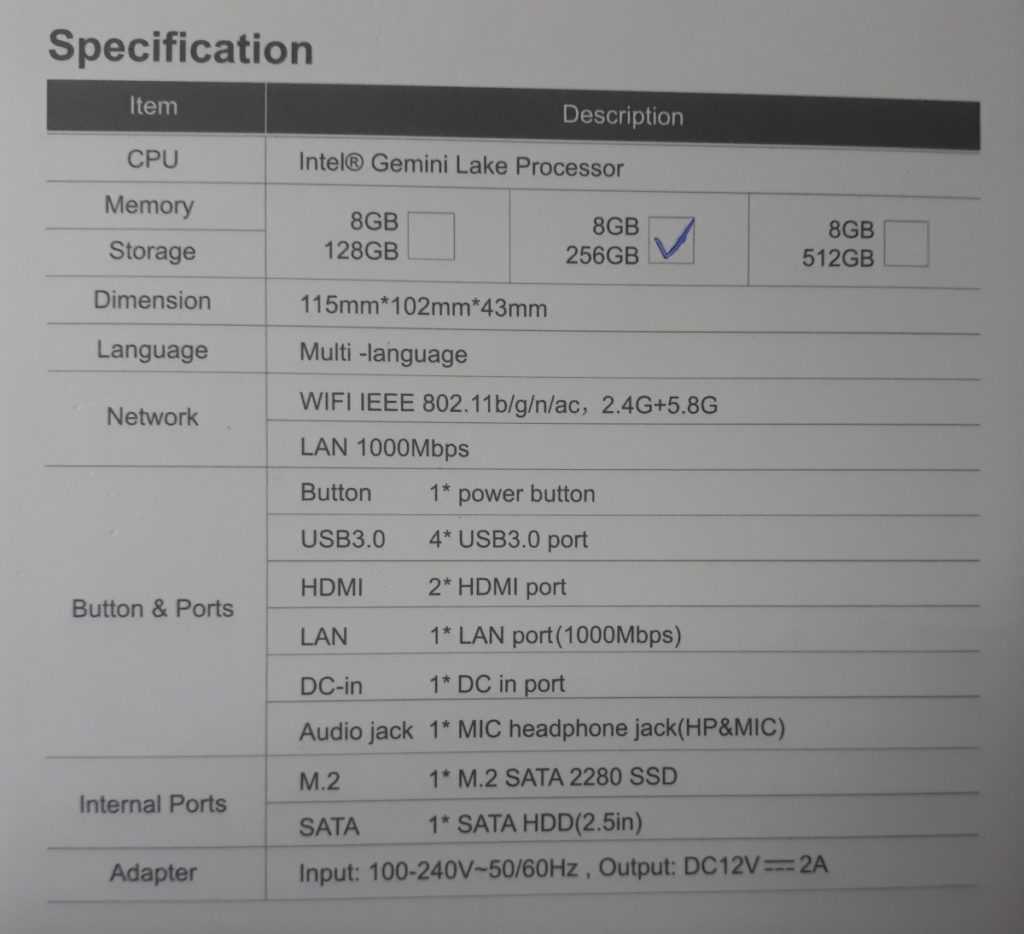

На коробке указаны следующие технические характеристики:

Производительность Windows

Мини-ПК Beelink GKmini поставляется с лицензионной копией Windows 10 Pro версии 20H. Операционная система будет обновлена до сборки 19042.985 и информация об оборудовании выглядит следующим образом:

Быстрая проверка показала, что аудио, Wi-Fi, Bluetooth и Ethernet работают.

Затем в схеме управления питанием было выбрана ‘Максимальная производительность’ и был запущен стандартный набор инструментов для тестирования производительности (2021 год), чтобы проверить производительность под Windows:

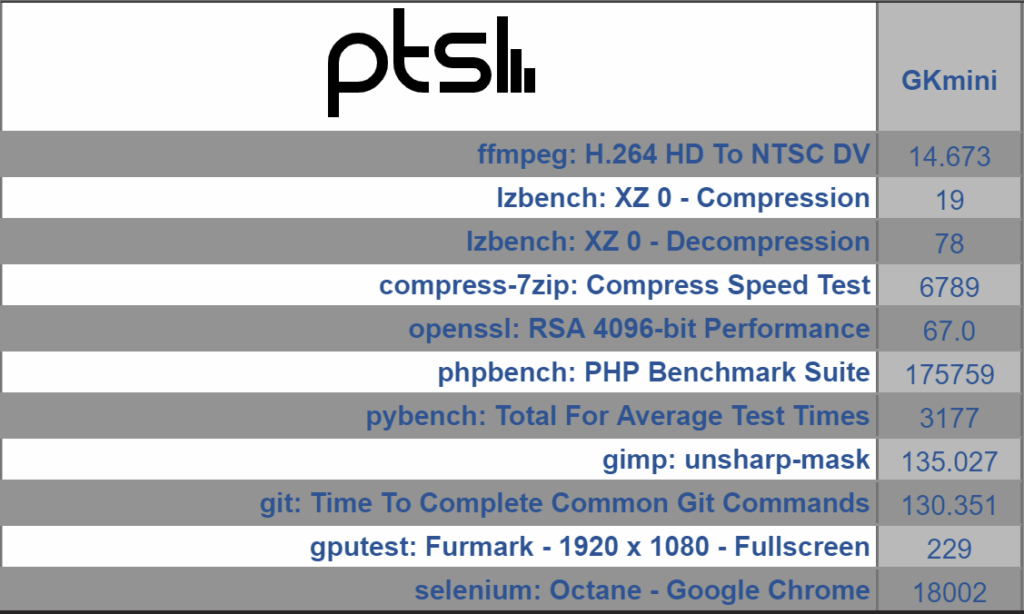

Для конкретного набора тестов Phoronix Test Suite результаты были следующие:

Все эти результаты можно затем сравнить с другими недавними мини-ПК:

Нажмите, чтобы увеличить

Методика обзора

В данном обзоре будет использоваться Windows 10 версии 20H2 и Ubuntu 20.04 LTS, а также система будет протестирована с помощью набора часто используемых тестов в Windows и их аналогами для Linux вместе с ‘sbc-bench’, который представляет собой небольшой набор различных тестов производительности процессора. Кроме того, будет использоваться ‘Phoronix Test Suite’ для сравнения одного и того же набора тестов как в Windows, так и в Ubuntu. В Ubuntu также будет скомпилировано ядро Linux v5.4 (в конфигурации по умолчанию) в качестве теста производительности с использованием реального сценария.

Перед тестированием будут выполнены все необходимые установки и обновления. Также будут зафиксированы некоторые основные детали этого мини-ПК в каждой ОС.
