Упаковка и комплектация
Подавляющая часть информации на тыльной стороне упаковки относится к фирменным технологиям, которые присутствуют в ROG Strix GeForce GTX 1070 Ti. Производитель выделяет технологию MaxContact для улучшенного теплоотвода от графического чипа, запатентованные пыленепроницаемые вентиляторы, разъемы для подключения корпусных вентиляторов FanConnect II, использование качественных компонентов Super Alloy Power II, утилиту GPU Tweak II с модулем онлайн-трансляций XSplit Gamecaster и подсветку AURA Sync.
Для надежной защиты видеокарты на время транспортировки используется плотный картонный бокс, на лицевой и торцевых гранях которого присутствует наименование «Strix».
Внутри коробки видеокарта ROG Strix GeForce GTX 1070 Ti находится в поролоновой нише, в теле которой также присутствуют и отделения для комплекта поставки графического ускорителя.
В комплектацию ROG Strix GeForce GTX 1070 Ti входит руководство пользователя, диск с драйверами и фирменным ПО, а также две стяжки с логотипом ROG.
Ноутбуки с видеокартой NVIDIA GeForce GTX 1070
На прилавках физических и цифровых магазинов ноутбуки с GeForce GTX 1070 на борту встречаются часто – особенно для моделей с дисплеем в 15.6 дюймов. Исключение из правил – игровые платформы с диагональю в 17.3 дюйма и 18.4. Отличаются модели и ценой – для покупки ноутбука с 1070 стоит сразу же готовить не меньше 120-150 тысяч рублей:
- Acer Predator G9-793. Мощная развлекательная система с видеокартой GTX 1070, жестким диском на 1 Тб и SSD на 128, а еще – 16 гигабайтами оперативной памяти и процессором Intel Core i5. Вес серьезный – 4.23 килограмма. Зато аккумулятор емкий (на 6 тысяч мАч) и интерфейсов предостаточно. Цена – 130-140 тысяч рублей.
- Acer Predator Helios – игровая система с диагональю экрана в 17,3 дюйма, 144 Гц дисплеем и процессором Intel Core i7. В сборке – 16 Гб оперативной памяти, комбинация из HDD и SSD и видеокарта GTX 1070. Стоимость ноутбука – 150-170 тысяч рублей. Из недостатков – большой вес, но малый объем аккумулятора, а потому исследовать мощность ноутбука придется недалеко от розетки.
- MSI GT83VR – эксклюзивный переносной компьютер с двумя видеокартами GigaByte NVIDIA GeForce GTX 1070, процессором Intel Core i7 7820HK и агрессивным дизайном корпуса. Из-за веса в 5.5 килограмм модель MSI GT83VR точно не станет компаньоном в разъездах, но поможет развлекаться на максимальных оборотах в любых новинках. Стоимость – 250 тысяч рублей.
Что новенького?
По утверждениям компании NVIDIA новая архитектура является революционной, но так ли это на самом деле? Наиболее ярким нововведением в случае с PASCAL является переход на новый техпроцесс 16 нм. Это позволило добиться значительного прироста рабочей частоты GPU, что привело к заметному росту производительности
Еще одной важной особенностью стало применение FinFET (Field Effect Transistor with Fin) – транзисторов, благодаря чему произошло снижение энергопотребления и повышение эффективности. Несмотря на это, архитектура PASCAL представляет собой скорее эволюцию Maxwell, чем что-то принципиальное новое
Интересные нововведения коснулись и SLI. Теперь компания станет уделять больше внимания тандему из двух ускорителей, т.е. постарается максимально оптимизировать масштабирование производительности именно для подобного сценария. Однако это не означает, что использование трех или даже четырех видеокарт теперь станет невозможным, отнюдь нет, просто акцент будет смещён в сторону наиболее востребованного варианта. Ни для кого не секрет, что позволить себе систему из трех или четырех видеокарт могут лишь единицы.
Для любителей многомониторных конфигураций и шлемов виртуальной реальности NVIDIA заготовила технологию единовременного мультипроецирования (Simultaneous Multi-Projection). По сути это оптимизация призвана осуществлять одновременный просчёт геометрических данных для нескольких заранее заготовленных проекций. Для чего это нужно? Во-первых, для устранения различных искажений при использовании изогнутых мониторов или конфигураций с несколькими дисплеями. Во-вторых, это позволяет повысить производительность для подобных сценариев использования вашей системы. Немногие из нас имели возможность опробовать в своё время NVIDIA 3D Vision, но те кому довелось, отмечали заметную нехватку производительности, так как на видеокарту ложилась двойная нагрузка при прорисовке изображений для каждого глаза. С внедрением SMP эта проблема устраняется.
Также, нельзя не упомянуть еще о двух интересных новшествах, которые озаглавлены как Ansel и Fast Sync.
Ansel – бесценный инструмент для создания сопутствующего игрового контента, что пригодится стримерам и авторам различных игровых блогов. В процессе игры вы можете нажать на паузу и отрегулировать камеру под любым требуемым углом для создания скриншота. Помимо этого вам будет доступен ряд эффектов для улучшения изображение, а также возможность сделать снимок с потрясающей четкостью. Помимо этого существует возможность создания 3D изображения, панорамных скриншотов и 360° снимков. Правда следует оговориться, что доступно это будет только в тех играх, где будет введена соответствующая поддержка данной опции.
Fast Sync – это своеобразное дополнение к такой функции, как VSYNC. В общих чертах, активация этого нововведения позволит вам избавиться от задержек, что происходит при включении VSYNC. Помимо этого устраняются артефакты в виде разрыва картинки, что может быть заметно при отключении вертикальной синхронизации. Данный сценарий справедлив только в том случае, если значение FPS превышает порог частоты обновления экрана.
Тестирование системы охлаждения и разгон

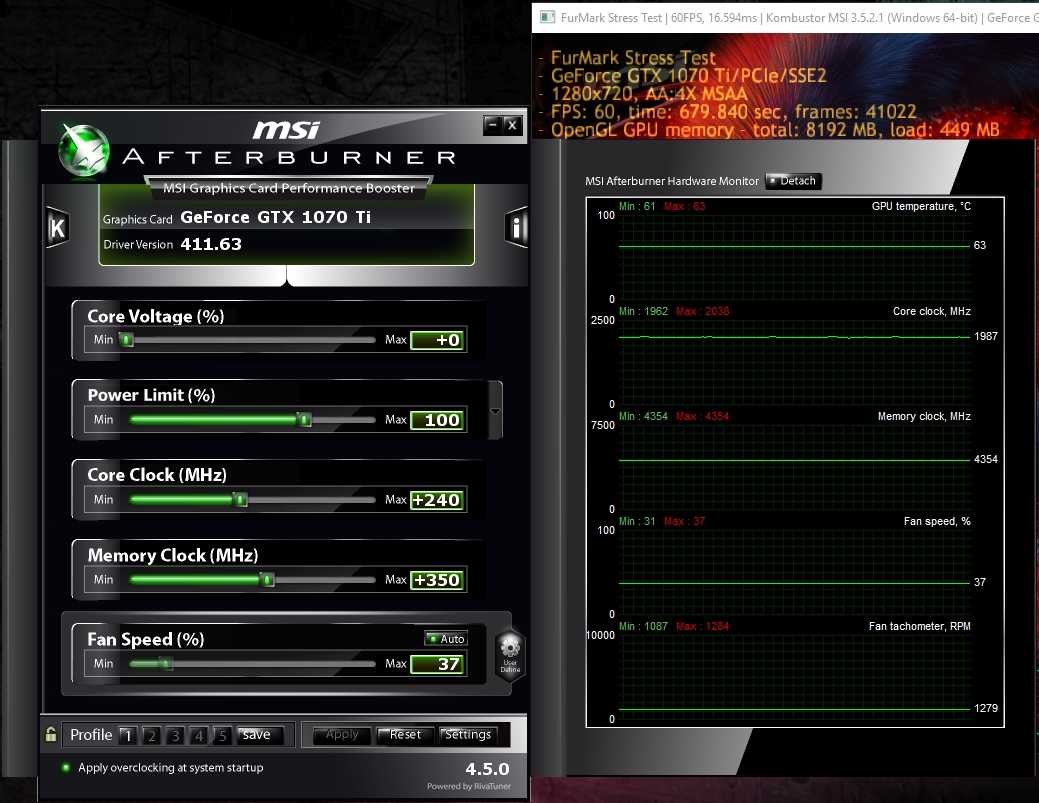

Впрочем, для любителей оверклокинга ничто не мешает разогнать видеокарту ROG Strix GeForce GTX 1070 Ti и свыше этих значений. Наш экземпляр видеокарты ROG Strix GeForce GTX 1070 Ti мы смогли разогнать +240 МГц по чипу и +350 (700) МГц по памяти.

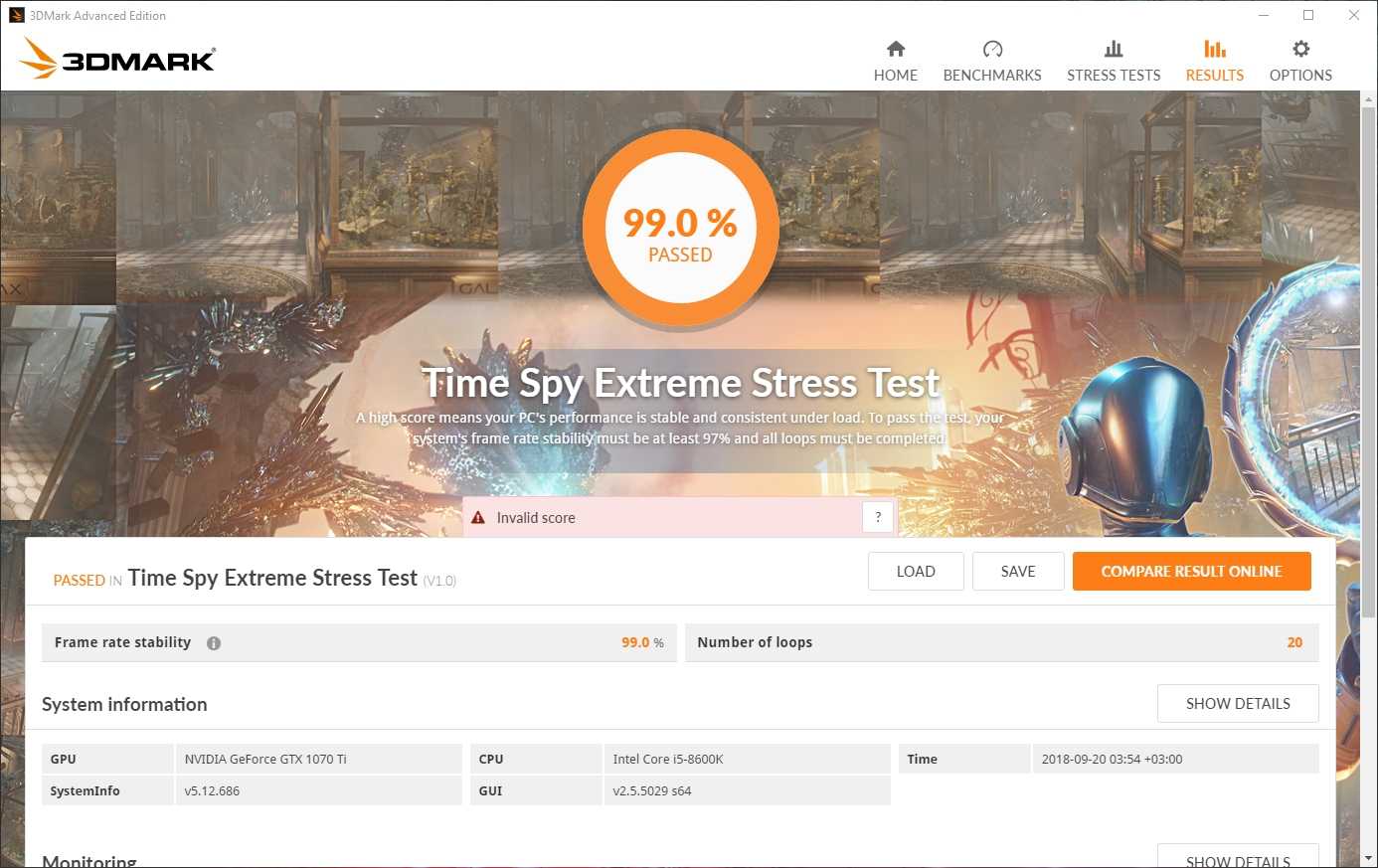

Стабильность этого разгона видеокарта ROG Strix GeForce GTX 1070 Ti подтвердила с помощью успешного завершения теста 3D Mark Time Spy Extreme Stress Test. Впрочем, в FurMark и реальных игровых приложениях на таких частотах этот графический также не терял стабильности.
В условиях 100%-й нагрузки на видеокарту ROG Strix GeForce GTX 1070 Ti отлично показала себя ее фирменная система охлаждения. Максимальные 63°С с учетом разгона и абсолютно ровная частота графического чипа свыше 2000 МГц говорят сами за себя. В этих условиях система охлаждения видеокарты работала лишь на треть своей максимальной скорости, а именно 36% оборотов вентиляторов или 1275 об/мин.
Внешний вид изделия
При оформлении лицевой стороны было решено отказаться от металлического кожуха. Видимо, это позволило облегчить конструкцию и снизить стоимость. Несмотря на это, видеокарта выглядит ярко и интересно. Три больших вентилятора придают некоторую массивность данной конструкции. Прорези на кожухе сделаны не просто так -за ними расположены прозрачные трубки с RGB подсветкой.
На другой стороне, как и положено, находится металлический кожух. Он, с одной стороны, не нарушает внешний вид игровой сборки, а с другой -защищает элементы, расположенные на печатной плате. Помимо этого, здесь размещен подсвечиваемый логотип Republic of Gamers. Также отметим, что на одном из шурупов стоит гарантийная пломба,при повреждении которой покупательлишаетсягарантийного обслуживания. Это весьма актуальный момент для тех, кто хочет установить водоблок для интеграции видеокарты в контур СВО.
Стоит обратить внимание, что кожух с торцов не прикрывает радиатор. Этонемного оптимизирует теплоотвод
Данная модель обладает приличной длиной в 300 мм и влезает далеко не в каждый корпус.
Чтобы объединить видеокарты в SLI придётся докупить новый фирменный мостик. Искомые разъемы располагаются в привычном месте. Для подключения дополнительного питания на радиаторе предусмотрено специальное углубление. Это помогает сэкономить немного места, ведь коннектор уже не будет выпирать и не помешает закрыть боковую крышку в компактном корпусе. Кстати о питании. Чтобы устройство исправно работало, потребуется качественный блок мощностью от 500 Вт или выше.
На переднем торце приковывают внимание два 4-х контактных разъема, которые позволяют подключить два системных вентилятора. Многие найдут такую опцию полезной, так как при наличии вентиляторов на боковой панели можно будет обеспечить дополнительный приток холодного воздуха
Излишнего шума не будет, так как скорость вращения задаётся через утилиту GPU Tweak II.
В сравнении с референсной моделью здесь наблюдаетсяналичие дополнительного порта HDMI и отсутствие одного разъема DisplayPort. В итоге интерфейсная панель выглядит следующим образом: 2х HDMI, 2х DisplayPort, DVI-D.
Печатная плата
В производстве этой модели используется бесфлюсовая технология. Обратная сторона печатной платы ROG Strix GeForce GTX 1070 Ti представляет собой ровную и гладкую поверхность, лишенную каких-либо разводов и подтеков, которые можно наблюдать в изделиях других производителей.
Интересная деталь обнаруживается на графическом процессоре GP104-300-A1 видеокарты ROG Strix GeForce GTX 1070 Ti. Дело в том, что этот GPU датирован 34-й неделей 2017 года, в то время как сами видеокарты GTX 1070 Ti поступили в продажу лишь во второй половине октября 2017 года. Это позволяет говорить о том, что перед нами графический процессор из самых первых партий для видеокарты серии GTX 1070 Ti. Память видеокарты ROG Strix GeForce GTX 1070 Ti набрана восемью 1 Гб микросхемами Micron 7QA47 D9TCB.
Система питания ROG Strix GeForce GTX 1070 Ti построена по 7-фазной схеме с использованием высококачественных компонентов Super Alloy Power II. Шесть фаз питания обслуживают графический процессор, а еще одна фаза питания — память видеокарты и PLL.
Для управления питанием используется ШИМ-контроллер uPI Semiconductor uP9511P.
Контроллер iTE 8915FN-56 отвечает за мониторинг и управление вентиляторов, подключенных к видеокарте с помощью двух разъемов 4-пин, которые реализованы на ROG Strix GeForce GTX 1070 Ti в качестве дополнительной опции.
Видеокарта ROG Strix GeForce GTX 1070 Ti оснащается дополнительным разъемом питания 8-пин. Он распаян в верхнем углу печатной платы.
С тыльной стороны PCB разъем дополнительного питания оснащается парой светодиодов, сигнализирующих о подаче или отсутствии питания через коннектор 8-пин. Справа реализованы шесть точек замера напряжений vGPU, vMem и vPLL, которые могут пригодиться пользователям для точного контроля этих показаний при экстремальном разгоне видеокарты.
Биос графического адаптера ROG Strix GeForce GTX 1070 Ti хранится в микросхеме Winbond 25Q40EWNIG, размещенной на лицевой стороне печатной платы.
Характеристики
Собран видеоадаптер на графическом процессоре под кодовым названием GP104, где один мультипроцессорный блок остаётся неактивным.
В сравнении с 1070, где вычислительных ядер всего 1920, в рассматриваемой версии их 2432, что всего лишь на 5% меньше, чем в 1080, и на целых 27% больше, чем с исходной версии.
Рис. 1 – Внешний вид
Что получилось в итоге: хорошо усовершенствованная версия 1070 или слегка урезанный образец 1080, судите сами, исходя из приведённой информации и результатов теста.
Если исходить из второй точки зрения, то наибольшим изменениям подверглась графическая память.
Вместо высокоскоростных модулей GDDR5X, функционирующих на эффективной частоте в 10 ГГц, использован её предыдущий вариант — GDDR5, который работает на частоте в 8000 МГц. Объём памяти во всех образцах равен 8 ГБ, как и поддерживаемая версия DirectX ныне последней версии 12.1.
Видеокарты оснащены классической для своей ниши 256-битной шиной памяти.
Для большей наглядности основные технические характеристики графических процессоров, собранных с применением ядра GP 104, вынесены в сводную таблицу.
Рис. 2 – Характеристики тестируемых устройств
Заявленные частоты 1070 и 1070 Ti находятся в пределах 1607–1683 ГГц, что немногим ниже, чем в видеоускорителе на базе GDDR5X – 1607–1733 ГГц.
Заявленное энергопотребление рассматриваемой модели находится на уровне 180 Вт, как и в 1080, что на 30 Вт больше, чем в оригинальной версии, и намного ниже, чем RX Vega 64, где этот показатель равняется фактически 300 Вт.
Nvidia ограничила производителей по цеху в разгоне устройств, поэтому они выходят без предварительного заводского разгона, предлагая одинаковую производительность.
В зависимости от партнёра, пользователь получит видеоускоритель, который отличается от конкурентных моделей только внешним видом и системой охлаждения.
Да и зачем разгонять видеокарту в заводских условиях, если в таком случае она почти ничем не будет уступать GTX 1080, которая стоит заметно дороже и станет абсолютно никому не нужна со своими 10 ГГц и слегка увеличенным числом текстурных блоков и потоковых процессоров.
Готовые программные решения в виде шаблонов, созданных заводом-изготовителем, позволят поднять рабочие частоты элементов ускорителя, но уже по инициативе пользователя. А при необходимости и уверенности в надёжном охлаждении 1070 Ti легко превратится в не разогнанную GTX 1080, что вы наглядно увидите дальше.
⇡#Конструкция
Появление видеокарт GeForce 1000-й серии символизирует смену поколений не только для NVIDIA, но — в данном случае — и для ASUS. Как внешний вид, так и конструкция и режим работы системы охлаждения отличают GeForce GTX 1070 от моделей 900-й серии в линейке Strix.
|
|
|
ASUS ROG Strix GeForce GTX 1070 |
ASUS ROG Strix GeForce GTX 1070 |
|
|
|
NVIDIA GeForce GTX 1070 Founders Edition |
NVIDIA GeForce GTX 1070 Founders Edition |
Светодиодная подсветка не является чем-то новым для топовых видеокарт, но ASUS сделала следующий шаг вперед, установив RGB-светодиоды на фронтальной, боковой и задней поверхностях корпуса. Отдельная утилита AURA Lighting Control позволяет вручную задать оттенок освещения либо выбрать один из автоматических режимов — «стробоскоп», «дышащая» подсветка, переливающаяся радуга или «цветомузыка», синхронизированная с аудиоплеером. Наконец, оттенок может служить индикатором температуры GPU. Такую же подсветку мы видели на новой материнской плате ASUS ROG Strix X99 Gaming.
Производитель классифицирует систему охлаждения на Strix GTX 1070 как DirectCu III. Основной принцип все тот же — расплющенные участки тепловых трубок напрямую контактируют с кристаллом GPU. Однако налицо несколько отличий в дизайне кулера по сравнению с прошлыми итерациями, которые ASUS применяла в линейках GeForce 700/900. Во-первых, трубки больше не выступают за пределы кожуха системы охлаждения и проходят параллельно длинной стороне платы — тем самым увеличивается количество точек контакта с оребрением радиатора.
Во-вторых, мощные транзисторы преобразователя напряжения охлаждаются не отдельным компактным радиатором, как было раньше, а отдают тепло пластине, припаянной к основной конструкции. Плоская алюминиевая планка, придающая жесткость плате, покрывает часть микросхем RAM, остальные контактируют с тепловыми трубками радиатора GPU. С оборотной стороны платы закреплена еще одна пластина, выполняющая защитную и декоративную функции.
Поток воздуха создают три крыльчатки диаметром 90 мм. Скорость вращения вентиляторов контролируется раздельно таким образом, что при низкой нагрузке все три отключены, а затем активируются по одному по мере нагрева GPU.
|
|
|
ASUS ROG Strix GeForce GTX 1070 |
ASUS ROG Strix GeForce GTX 1070 |
|
NVIDIA GeForce GTX 1070 Founders Edition |
Температура и разгон
Тестирование происходило в открытом корпусе при комнатной температуре в 25 градусов. В режиме бездействия частота GPU и памяти снижается до 139/405 МГц, что напрямую сказывается на энергоэффективности и улучшает температурные показатели. В режиме покоя температура опустилась до 37°С, а под нагрузкой не превысила 81°С. Что же до уровня шума, то при малых нагрузках видеокарта работает достаточно тихо и навряд ли кого-то может не устроить по этому параметру. Под нагрузкой шум также не выходит из комфортной зоны. В общем и целом, благодаря снижению потребляемой мощности и, как следствие, снижению нагрева – референсная система охлаждения достаточно уверенно справляется с отводом тепла.
Разгон осуществлялся при помощи последней версии утилиты EVGA PrecisionX 16.
Помимо стандартного меню с изменением параметров частоты и напряжения в данной утилите доступно еще три режима:
- Basic – выбираем точку на графике с определенным значением напряжения и указываем требуемый уровень частоты, при этом происходит линейное построение этой зависимости.
- Linear – осуществляем построение по двум точка, что даёт возможность задать начальное и конечное значение, что влияет на крутизну линии.
- Manual – выставляем вручную каждую точку частоты для соответствующего значения питающего напряжения.
Для того, чтобы проверить стабильность установленных параметров рекомендуется использовать встроенный ОС сканер, благодаря которому происходит проверка стабильности работы видеокарты в зависимости от частоты и уровня питающего напряжения. По итогам можно сохранить профиль, где будут отмечены все точки на графике.
Результат разгона:
- Частоту графического процессора удалось повысить на 215 МГц, что в итоговом варианте составило 1721 МГц. Однако, с учетом GPU Boost искомое значение выросло до 2100 МГц, что гарантирует весьма существенную прибавку в производительности.
- Частота памяти была увеличена на 655 МГц и достигла значения 2328 МГц (9,3 ГГц QDR), получилась отличная прибавка.
Предлагаю ознакомиться с возросшими показателями Fire Strike Extreme и Fire Strike Ultra:
Технические характеристикии подсветка
В основеASUS ROG Strix GeForce GTX 1070 Ti Advanced editionлежит графический процессор GP104-300-A1, выпущенный на 34 неделе 2017 года. Отличия от полной версии GP104, лежащей в основе GeForce GTX 1080, не так значительны: отключение одного блокаSM сказалось на количестве потоковых процессоров и текстурных блоков — в GeForce GTX 1070 Ti их меньше на 5%.
Видеокарта в тестовую лабораторию поступила с версией BIOS 86.04.85.00.72. Жесткая политика NVIDIA сказалась и на рабочих частотах по умолчанию: номинальная частота графического процессора установлена на 1607 МГц, частота ускорения достигает 1683 МГц, а микросхемы памяти работают на 2002 МГц (8008 МГц эффективная частота). Всё, как и на эталонной карте.
С помощью фирменной программыASUS GPU Tweak можно переключить видеокарту из режима Gaming (установлен по умолчанию) в OC, где базовая частота повышена до 1683 МГц, а частота ускорения — до 1759 МГц.
По умолчанию лимит потребления видеокарты установлен на отметке 187 Вт, но с помощью программных средств его можно увеличить на 20% (до 217 Вт).
ASUS ROG Strix GeForce GTX 1070 Ti Advanced editionобладает продвинутой системой подсветки AURA. С помощью одноименного фирменного приложения можно задать режим работы и синхронизировать подсветку с другими комплектующими с поддержкой AURA.
Стоит отметить, что реализация подсветки вживую выглядит просто неповторимо и завораживающе. Следующее видео не может передать всего качества, градаций цвета и синхронности его перехода.
Система охлаждения
Снятие системы охлаждения выдает нам первые конструктивные отличия с флагманом. Охлаждение микросхем памяти осуществляется с помощью металлической пластины, используемой в первых версиях видеокартыASUS ROG Strix GeForce GTX 1070 и GTX 1080. Немного разочаровывает частичное покрытие трех микросхем памяти, а две — вообще не касаются пластины!
То есть всего три микросхемы памяти имеют должное охлаждение. Да, унификация производства беспощадна, но в данном случае экономия сомнительна.
Задняя укрепительная пластина имеет модуль подсветки AURA, подключаемый непосредственно к видеокарте.
Кожух и три вентилятора крепятся непосредственно на радиаторе видеокарты:
Основанием контакта с графическим процессором служит никелированная пластина. С нее теплочерез 6 тепловых трубоктолщиной 6 мм передается на две секции радиатора свысотой ребер от 20 до 25 мм.
Особенно радует пластина, отводящая тепло от подсистемы питания непосредственно на радиатор. Наконец-то происходит уход от совмещенного охлаждения памяти и питания отдельной пластиной, пусть и не в угоду температурам графического процессора.
На кожухе предусмотрено шесть точек крепления к радиатору. Внутри располагается модуль подсветки AURA с гибкими трубками, излучающими свет.
Три вентилятора диаметром 87 мм крепятся непосредственно к радиатору, что исключает дребезжаниеи вибрацию, которую можно наблюдать при креплении к пластиковому кожуху.Форма крыльчатки спроектирована таким образом, чтобы получить максимальный воздушный поток при минимальном уровне шума.
Производитель и модель вентиляторов изменились: теперь перед нами два T129215SU (боковые) и T129215SM (центральный) производствакомпании Everflow.
Все ониработают от 12 В, но имеют разные токи — 0.5 и 0.25 А соответственно.
⇡#Плата
Помимо усиленного VRM (преобразователя напряжения), что характерно для дорогих видеокарт оригинального дизайна, плата Strix имеет ряд других отличий от GTX 1070 Founders Edition.
Разработчики решили установить вместо одного из трех разъемов DisplayPort, предусмотренных референсным дизайном, порт HDMI. Это сделано для того, чтобы одновременно можно было подключать к видеокарте шлем виртуальной реальности (последние используют HDMI) и монитор либо телевизор с таким же интерфейсом
Обратите внимание, что в колодке DVI больше нет аналоговых контактов, необходимых для подключения дисплеев кабелем VGA через переходник DVI–VGA
Еще одно нововведение — пара четырехконтактных разъемов для подключения корпусных вентиляторов, скорость вращения которых будет контролировать автоматика видеокарты. Разумная идея, если учесть, что GPU в типичной игровой системе выделяет больше тепла, нежели центральный процессор.
Питание GPU осуществляется по шестифазной схеме, и еще одна фаза отдана чипам RAM (в отличие от съемы 4+1 в Founders Edition). Единственный разъем питания с восемью контактами вкупе с линиями в слоте PCI Express обеспечивают видеокарте резерв мощности в 225 Вт. В преобразователе напряжения ASUS использует ШИМ-контроллер uP9511P от UPI Semiconductor (такой же, как и в Founders Edition) вместе с высокоэффективными и долговечными компонентами — дросселями и конденсаторами Super Alloy Power II.
Есть контактные площадки для мониторинга и управления напряжениями питания GPU и RAM. Как это обычно бывает в платах ASUS, припаять к ним проводники достаточно только для мониторинга. Чтобы можно было регулировать напряжения, нужно еще замкнуть пару контактов поблизости.
Эффективная частота 8 ГГц, на которой работает видеопамять, является штатной для чипов Samsung K4G80325FB-HC25.
|
|
|
ASUS ROG Strix GeForce GTX 1070 |
ASUS ROG Strix GeForce GTX 1070 |
|
|
|
NVIDIA GeForce GTX 1070 Founders Edition |
NVIDIA GeForce GTX 1070 Founders Edition |
Следующая страница →
Производительность
Для оценки производительности ROG Strix GeForce GTX 1070 Ti мы использовали ряд тестовых бенчмарков для графических ускорителей, а также несколько популярных игр. Видеокарта была протестирована при штатных частотах и с учетом достигнутого нами разгона. Два режима работы ROG Strix GeForce GTX 1070 Ti отличались между собой частотами GPU и памяти:
- справа ROG Strix GeForce GTX 1070 Ti без разгона;
- слева ROG Strix GeForce GTX 1070 Ti с разгоном до +240 МГц по чипу и +350(700) МГц по памяти.
Для игр режим работы видеокарты указывался непосредственно на сравнительных графиках.
3D Mark Time Spy Extreme
3D Mark Fire Strike Ultra
Superposition Benchmark 1080P Extreme
Rise of the Tomb Raider
Deus Ex: Mankind Divided
Middle-earth: Shadow of Mordor
Tom Clancy’s Ghost Recon: Wildlands
Far Cry Primal
Система охлаждения
В качестве элементов для отвода тепла используется решение под названием DirectCU, подразумевающее отсутствие прямого контакта с основанием печатной платы.
Оно выбрано не случайно – опыты показали, что подобная конструкция является более эффективной, чем предшествующие ей решения.
С обратной стороны платы, если снять металлический кожух, увидим намазанную теплопроводящей пастой контактную площадку и шесть тепловых трубок, проходящих возле самих нагреваемых элементов: видеочипа и памяти. Все они в той или иной мере контактируют с радиатором, выполненным в виде тонких металлических пластин. Конструкция подобрана таким образом, чтобы максимально увеличить площадь, из которой тепловая энергия будет передаваться окружающей среде, в частности посредством вентиляторов.
Рис. 6 – Система охлаждения: вид снизу
Под этим защитным и усиливающим конструкцию кожухом расположен немалый блок светодиодов, благодаря коему на корпусе видеокарты подсвечивается логотип.
Излучающие свет элементы питаются посредством отдельного кабеля.
Радиатор выполнен из двух частей:
первый его блок находится у основания печатной платы;
второй располагается во противоположной части устройства над тепловыми трубками, а также контактирует с элементами системы подачи электрического питания.
Рис. 7 – Два блока радиаторов
Между радиатором и силовыми элементами размещена термическая прокладка, обеспечивающая эффективную передачу тепла от транзисторов и графического чипа и надёжный прижим элементов к поверхности радиатора.
Набор микросхем памяти в количестве 8 штук объемом 16192 Мб каждая охлаждается отдельной теплопроводящей металлической пластиной, изогнутой в виде буквы «Г». Разогретый воздух от металлических пластин и трубок забирает система из трех равнонаправленных вентиляторов, диаметром 90 мм каждый. К тому же все они находятся в одной плоскости, что говорит о не самой лучшей реализации активной системы охлаждения.
Рис. 8 – Отдельная пластина над чипами памяти
Подложка модели в точности повторяет печатную плату GTX 1070, если не смотреть на несколько миниатюрных изменений, самым масштабным из которых является увеличенное число конденсаторов в области питания графического процессора.
Причём в качестве электронных компонентов использованы высококлассные элементы, устанавливаемые на заводах ASUS только в дорогие продукты.
Рис. 9 – Графический чип
