Энергопотребление и разгон
В большинстве игр SAPPHIRE отлично работает и охлаждается на частоте 1244 МГц при напряжении в 1,074 В.
При этом вентилятор начинает шуметь по достижении 1600 оборотов в минуту, но для нормального охлаждения требуется более 1700 об/мин.
В сравнении со старшей моделью, RX 570 демонстрирует более низкое энергопотребление, однако при разгоне мощность сильно повышается, и при максимально достигнутой частоте она равна старшим образцам модельного ряда.

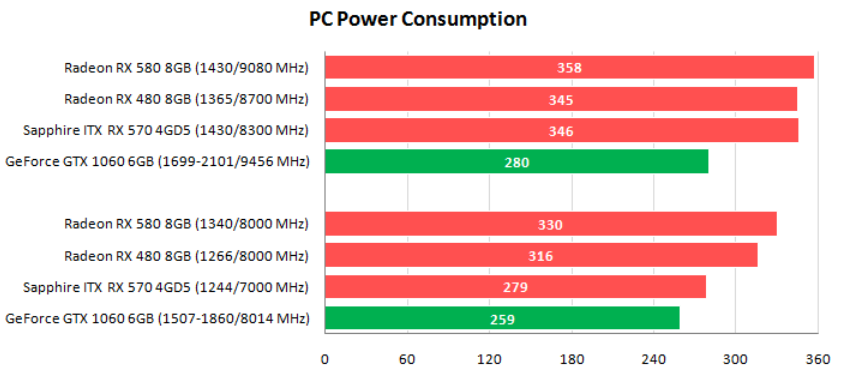

Рис. 20 — Энергопотребление
Из разгонного потенциала SAPPHIRE отличается возможностью повысить производительность на 50%, однако кратковременно или после замены системы охлаждения.
Пиковое напряжение можно повысить на целых 0,2 В, однако к этому лучше прибегать только в крайнем случае:
- дополнительный разъем для подведения питания только один;
- наши эксперименты не показали сколь-либо заметного повышения эксплуатационных характеристик или результатов в тестах;
- после повышения напряжения сбрасывания частоты происходят значительно чаще.
Максимальная тактовая частота, которой удалось достичь, равняется 1444 МГц, а память нормально функционировала при 8,03 ГГц, при этом напряжение автоматически повысилось до 1,2 В.
Программным методом удалось добиться частоты вращения вентилятора 3700 об/мин, что значительно снизило температуру графического ядра (на 12 градусов Цельсия), однако потребляемая мощность при этом подскочила на 26 Вт.
Тесты в играх
А теперь посмотрим, как две эти видеокарты показывают себя в различных играх
и есть ли разница в их производительности. У обоих видеокарт по 4 Гб
видеопамяти, такого объёма не всегда будет достаточно для игр в разрешении 2к,
но для Full HD его хватит. Хочу напомнить, что все тесты проводятся с
максимальными настройками графики.
| Apex Legends | RX 5500 XT | RX 570 | Разница | ||
| FPS | Мин. | Средн. | Мин. | Средн. | |
| 1080p | 52 | 60 | 54 | 63 | 4,76% |
| 2к (2560х1440) | 39 | 45 | 40 | 47 | 4,26% |
Apex Legends не самая требовательная игра к видеокарте, но её динамическое
развитие событий требует стабильного ФПС, видеокарты показывают хорошие
показатели, а разница между ними совсем не значительная.
| Far Cry New Dawn | RX 5500 XT | RX 570 | Разница | ||
| FPS | Мин. | Средн. | Мин. | Средн. | |
| 1080p | 50 | 57 | 51 | 59 | 3,39% |
| 2к (2560х1440) | 38 | 44 | 39 | 46 | 4,35% |
Красочный сюжетный шутер Far Cry New Dawn. Мощности видеокарт позволяют
играть с максимальными настройками как в Full HD с практически 60 ФПС, так и в
2к где ФПС не опускается до 30 кадров и в целом стабилен.
| Resident Evil 2 | RX 5500 XT | RX 570 | Разница | ||
| FPS | Мин. | Средн. | Мин. | Средн. | |
| 1080p | 63 | 74 | 64 | 74 | 0,00% |
| 2к (2560х1440) | 42 | 50 | 42 | 50 | 0,00% |
Ремейк второй части Resident Evil получился отличной игрой, её оценили, как
фанаты, так и критики. Что касается производительности на наших видеокартах, то
она одинаковая. Стабильные 74 кадра с редкими просадками до 64. Это отличные
результаты, позволяющие комфортно играть и наслаждаться графикой на
максимальных настройках в игре.
| Borderlands 3 | RX 5500 XT | RX 570 | Разница | ||
| FPS | Мин. | Средн. | Мин. | Средн. | |
| 1080p | 29 | 38 | 29 | 38 | 0,00% |
| 2к (2560х1440) | 20 | 27 | 19 | 27 | 0,00% |
Динамичный взрывной шутер Borderlands 3 достаточно требовательный к
комплектующим. При Full HD разрешении видеокарты выдают 38 стабильных ФПС с
редкими просадками до 30, на игровой процесс влияет не очень сильно, но всегда
можно снизить некоторые настройки и получить более высокий ФПС и более плавную
картинку.
|
Call of Duty Modern Warfare |
RX 5500 XT | RX 570 | Разница | ||
| FPS | Мин. | Средн. | Мин. | Средн. | |
| 1080p | 63 | 74 | 62 | 74 | 0,00% |
| 2к (2560х1440) | 41 | 53 | 40 | 52 | 1,89% |
Завершает наши тесты Call of Duty Modern Warfare 2019 года, как и в 1080р
так и в 2к разрешении ФПС держится на отметках 74 и 53 соответственно. Разницу
в производительности между видеокартами можно списать на погрешность.
После всех тестов можно подвести итоги. Несмотря на то, что RX 570 была
выпущена в 2017 году она до сих пор показывает хорошие результаты. Да в целом
её чип греется сильнее и энергопотребление у неё выше чем у RX 5500 XT, но по
производительности она не отстаёт.
По поводу RX 5500 XT это хороший представитель бюджетного сегмента с
достаточно холодным чипом, меньшим энергопотреблением и меньшим шумом от
вентиляторов. Видеокарта, как и RX 570 позволяет играть во все новинки, но к
ней ещё будут выходить частые обновления драйверов, что значительно улучшит
производительность.
Бенчмарки
| PassMarkG3D Mark |
|
|
||||
| PassMarkG2D Mark |
|
|
||||
| GeekbenchOpenCL |
|
|
||||
| CompuBench 1.5 DesktopFace Detection |
|
|
||||
| CompuBench 1.5 DesktopOcean Surface Simulation |
|
|
||||
| CompuBench 1.5 DesktopT-Rex |
|
|
||||
| CompuBench 1.5 DesktopVideo Composition |
|
|
||||
| CompuBench 1.5 DesktopBitcoin Mining |
|
|
||||
| GFXBench 4.0Car Chase Offscreen |
|
|
||||
| GFXBench 4.0Manhattan |
|
|
||||
| GFXBench 4.0T-Rex |
|
|
||||
| GFXBench 4.0Car Chase Offscreen |
|
|
||||
| GFXBench 4.0Manhattan |
|
|
||||
| GFXBench 4.0T-Rex |
|
|
||||
| 3DMark Fire StrikeGraphics Score |
|
|
| Название | Значение |
|---|---|
| PassMark — G3D Mark | 6967 |
| PassMark — G2D Mark | 626 |
| Geekbench — OpenCL | 41057 |
| CompuBench 1.5 Desktop — Face Detection | 105.688 mPixels/s |
| CompuBench 1.5 Desktop — Ocean Surface Simulation | 1083.926 Frames/s |
| CompuBench 1.5 Desktop — T-Rex | 8.251 Frames/s |
| CompuBench 1.5 Desktop — Video Composition | 79.029 Frames/s |
| CompuBench 1.5 Desktop — Bitcoin Mining | 520.089 mHash/s |
| GFXBench 4.0 — Car Chase Offscreen | 9172 Frames |
| GFXBench 4.0 — Manhattan | 3624 Frames |
| GFXBench 4.0 — T-Rex | 3346 Frames |
| GFXBench 4.0 — Car Chase Offscreen | 9172.000 Fps |
| GFXBench 4.0 — Manhattan | 3624.000 Fps |
| GFXBench 4.0 — T-Rex | 3346.000 Fps |
| 3DMark Fire Strike — Graphics Score | 3812 |
Какую лучше купить?
- Геймерам с лимитированным бюджетом стоит присмотреться к видеокартам MSI Radeon RX 560 и Radeon RX 460, поскольку они за собственную стоимость — самый логичный выбор из имеющихся устройств;
- Любители, скорее всего, остановятся на Radeon R9-380X – адаптер с высоким разгонным потенциалом, отличной производительностью и незначительным нагревом составляющих;
- Если пользователь считает себя геймером либо является счастливым обладателем VR очков, то стоит рассмотреть Radeon RX 480 или Radeon R9 Fury X. Результативные процессоры и GDDR5 память обязательно понравятся.
Хешрейт на разных алгоритмах
Для майнинга с помощью Radeon RX 570 8GB выбирают подходящую валюту и алгоритм. В зависимости от типа памяти скорость добычи изменяется. GDDR5 от Samsung, устанавливаемая на топовых модификациях карт, показывает хешрейт на 1–2 MH/s выше по сравнению с другими вариантами.
Средние показатели майнинга для графических адаптеров AMD RX 570 без учёта разгона:
- для алгоритма DaggerHashimoto (для Эфириума) хешрейт составляет 23,7 MH/s;
- Equihash (для ZCash) — 311,7 Sol/s;
- X11Gost (SibCoin) — 7,3 MH/s;
- Blake256 (Decred) — 1240 MH/s;
- Pascal (Pascal Coin) — 720 MH/s.
Видеокарта отличается средним показателем хешрейта и небольшим энергопотреблением, поэтому это перспективный вариант для майнинга, более выгодный по сравнению с другими моделями AMD и NVIDIA.
Внешний вид
Как компактно само устройство, так миниатюрна и его упаковка, где кроме видеокарты, диска с драйвером и инструкции по эксплуатации на нескольких языках ничего нет.
Во внешнем виде также отсутствуют какие-либо примечательности: светодиодная подсветка, защитная металлическая пластина и т. д. Даже вентилятор установлен один, причём небольшой – его диаметр составляет всего-навсего 90 мм.
Центральное место вентилятора занимает надпись SAPPHIRE, продублированная на боковой поверхности кожуха графического ускорителя.
Рис. 3 – Внешний вид
Внутренняя структура системы охлаждения выполнена качественно: радиатор пронзён парой тепловых трубок диаметром 6 мм, а его контактная площадка плотно прилегает к графическому процессору, чипам оперативной памяти и элементу для преобразования напряжения. Также к видеопроцессору подводится отдельная медная теплоотводящая вставка. Тем не менее, система охлаждения раскинется на два слота, что следует учитывать владельцам миниатюрных корпусов и соответствующего формата материнских плат.
Рис. 4 – Система охлаждения
В углу непримечательно расположен шестиконтактный интерфейс для подведения дополнительного питания, размещенный защёлкой вверх.
Такое решение упрощает подключение/отключение устройства и избавляет от необходимости делать пустоты в этом месте.
Рис 5 – Обратная сторона печатной платы
Защитный кожух с вентилятором легко снимаются посредством отвинчивания четырёх болтиков, что упрощает очистку печатной платы от пыли и прочего мусора.
Массивный радиатор состоит из вертикально расположенных алюминиевых пластин (или покрытых алюминием).
Его основание контактирует со всей площадью графического процессора. Сбоку расположена небольшая контактная площадка для охлаждения силовых элементов системы электрического питания устройства.
Рис. 6 – Радиатор и тепловые трубки
Модель использует восемь микросхем памяти от SKhynix по 4 Гб каждая, что в сумме даёт 4 ГБ.
Рис. 7 – Графическое ядро и чипы оперативной памяти
Разгон AMD Radeon RX 570
Разгон видеокарты RX 570 8gb для майнинга, как и для игр происходит при помощи программы MSI Afterburner. Она популярна среди геймеров и майнеров, благодаря своей возможности, точно настраивать и разгонять оборудование. Но в отличие от других ПО, она способна согласовывать все измененные настройки между собой, что позволяет избежать дисбаланса в работе видеокарта.
К преимуществам программы можно смело отнести ее бесплатное распространение в интернете. Все настройки для изменения параметров и осуществления разгона, предусмотрены разработчиком и доступны пользователям в оригинальной версии программы.
Разгон видеокарты для майнинга осуществляется следующим образом: Сначала настраивается значение ядра, а уже потом можно увеличивать частоту памяти.
Оптимальные значения при разгоне подбираются вручную по +30 Mhz, чтобы избежать переразгона.
- При майнинге Эфира используется память видеокарты и разгон процессора почти не влияет. Оптимальное значение процессора видеокарты в районе 1100 Mhz.
- Для разгона памяти сначала нужно понять, какие тайминги были вшиты. При обновлении биоса таймингами с 1500, оптимальные настройки видеокарты будут 2050 Mhz.
Технические характеристики
Radeon RX 570, в сравнении с RX 470, оснащена 32 вычислительными графическими блоками в отличие от младшей версии, причём отстаёт от 580-й при равных частотах в большинстве случаев на 12-13% по скорости обработки шейдеров, а также заполнения текселов.
Шина памяти осталась прежней, 246-разрядной.
С развитием архитектуры Radeon RX 570 повысились также термопакет и тактовые частоты. Энергопотребление возросло на 23%.
Базовая тактовая частота поднялась почти на 200 МГц, а эффективная – всего на 60 МГц, но с учётом повышения рабочего энергопотребления со 120 Вт до 150 позволит видеокарте не сбрасывать рабочую частоту или делать это не настолько часто, как младшая модель.
В остальном же прибавка в производительности незначительна, и мы покажем это в тестах ниже, а если учесть повышенную цену и энергопотребление, она далеко не всегда целесообразна.
Особенно с учётом того, что пропускная способность графической шины поднялась с 6,6 до 7 Гбит на контакт, что также отрицательно сказывается на энергопотреблении.
Более экономным Polaris 20 должен быть при декодировании видео посредством специального аппаратного блока.
Нагрузка на ядро в этом случае мизерна, однако требуется высокая пропускная способность от графической оперативной памяти.

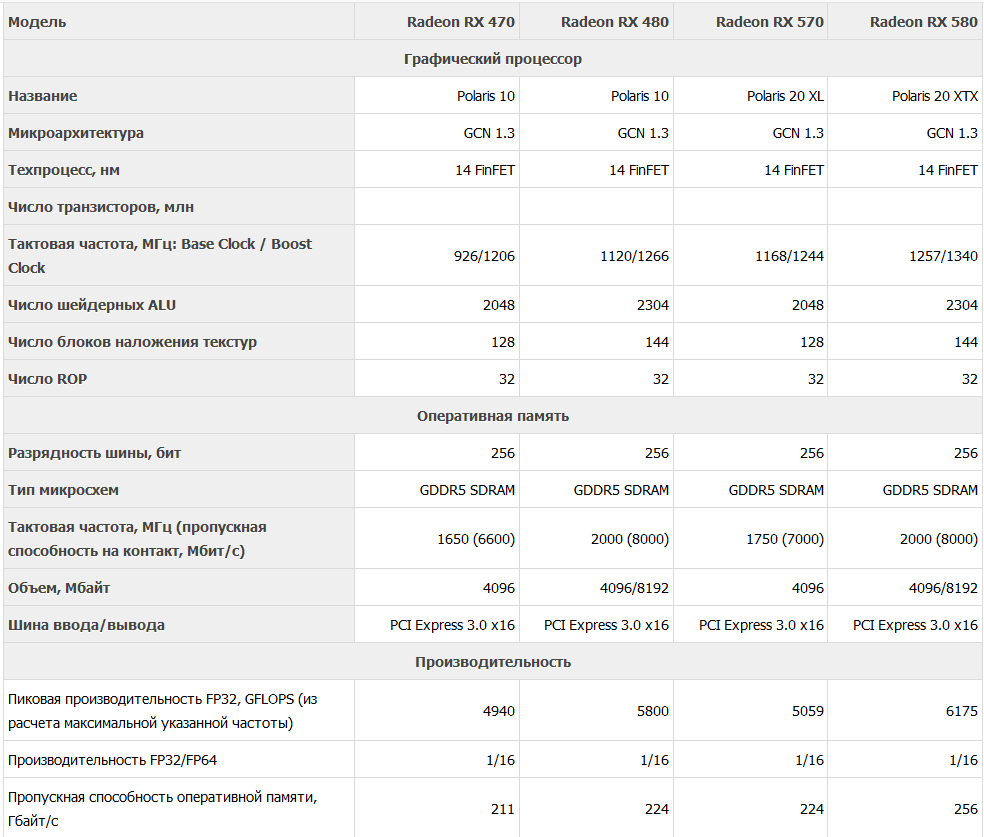

Рис. 2 – Технические характеристики
Нам попалась Radeon RX 570 под новой торговой маркой Pulse от партнёра по цеху SAPPHIRE, где разработчик реализовал устройство с упрощённой конструкцией, выполненной в форм-факторе Mini-ITX. Это единственная в линейке видеокарта с миниатюрными размерами.
Сроки окупаемости видеокарты
Термин «окупаемость» достаточно условный, если речь идёт о майнинге электронной валюты. Значения сроков, в течение которых майнер возвращает вложенные средства, зависят от таких показателей:
- выбранная криптовалюта и колебания её курса;
- мощность применяемой для майнинга графической платы (или группы видеокарт);
- цена видеоадаптера;
- мощность устройства;
- стоимость электроэнергии.
Увеличение курса криптовалют в 2017 году привело к росту цен на графические платы и готовые фермы. Результатом стало увеличение сроков окупаемости с 2–4 месяцев до года. Снизившиеся в несколько раз цены на криптовалюту в 2018 году вызвали падение стоимости графических адаптеров: хотя видеокарты подешевели не так сильно, как «монеты», но окупаются в течение 3–5 лет.
Стоимость модели RX 570 с 8 ГБ памяти позволяет окупить вложенные в её покупку средства в течение 35 месяцев. Если устройство разогнать, хешрейт увеличивается с 26–28 MH/s до 30–31 MH/s, позволяя зарабатывать больше. Растёт и энергопотребление, поэтому срок окупаемости разогнанных видеокарт находится на уровне 33 месяцев вместо ожидаемой цифры 31–32. Показатель не впечатляет, но всё же это лучший вариант для добычи криптовалюты на видеокартах.
Как выбрать лучшую версию RX 570
Разобраться с выбором подходящей модификации видеокарты можно по стоимости: чем производительнее модель, тем дороже обойдётся майнеру. К топовым решениям относят Sapphire Nitro+, получившую заводской разгон и видеопамять Samsung с высокой частотой работы. Пользуются популярностью 4-гигабайтные Gigabyte Gaming и Aorus. Применяются для майнинга версии Asus и ASRock — у каждого производителя есть модификации на 4 ГБ и 8 ГБ.
Покупателю видеоадаптеров RX 570 стоит рассчитывать на такие показатели:
- майнинг на Асус Asus RX 570 Strix с 4 ГБ GDDR5 обеспечит хешрейт на уровне 29–30 MH/s;
- топовые модификации Expedition и Nitro+ позволяют получить до 31,7 MH/s;
- хешрейт при майнинге на Гигабайт Gigabyte RX 570 достигает 30,5 MH/s;
- модель Sapphire Pulse ITX Radeon RX 570 при добыче Эфириума выдаёт не больше 26 MH/s;
- майнинг на RX 570 Armor от бренда MSI обеспечивает хешрейт до 29 единиц.
Показатели видеокарт взяты с учётом максимальной загрузки и разгона с помощью перепрошивки. Лучшие значения можно увидеть у моделей с памятью Samsung — эти графические адаптеры рекомендуются для покупки. Расходы на их покупку выше, а срок окупаемости может увеличиться, однако после возврата вложенных средств такие модели позволяют майнеру заработать больше в течение такого же срока по сравнению с аналогами.
Дизайн видеокарты
Видеокарта AORUS Radeon RX570 4Gимеет незначительные внешние отличия от своего «прародителя» — Gigabyte Radeon RX 470 WINDFORCE 4G.
Изменения передней части видеокарты коснулись оформления кожуха и надписи на вентиляторах. В целом прослеживается фирменный стиль компании Gigabyte, и, если отбросить надпись на самих вентиляторах, отличить видеокарты одной линейки друг от друга достаточно сложно. С одной стороны, это делает некоторую унификацию производства, с другой — происходит некоторое обезличивание видеокарт. Но это уже является обыденностью для рынка компьютерных комплектующих, увы.
Обратная часть видеокарты покрыта металлической укрепительной пластиной. Вместе с оформлением с цветными полоскамиздесь располагается логотип AORUS. На наклейки нанесены серийные коды видеокарты.
Отличительной особенностью здесь является медная вставка в районе графического процессора. Ее предназначение — улучшение отвода тепла от тыльной части печатной платы на укрепительную пластину. Как мы убеждались в прошлых обзорах,данный метод имеет свои плюсы. И смотрится это стильно.
Лицевая часть примечательна блоками подсветки с логотипом AORUS и надписью FAN STOP. Здесь же располагается разъем дополнительного питания 8-pin. Видеокарта занимает менее двух слотов расширения, что при ее скромной длине и высоте делает девайс достаточно компактным.
Со стороны разъема PCI-E просматриваются медные тепловые трубки системы охлаждения.
Кожух видеокарты практически вплотную облегает радиатор. Отверстия в кожухе способствуют лучшему выбросу нагретого воздуха. Здесь нет разъемов HDMI для подключения шлемов виртуальной реальности, как это было на AORUS GeForce GTX 1060 Xtreme Edition 6G 9Gbps. Видимо, производитель оставляет данный функционал эксклюзивностью топовых моделей видеокарт.
На интерфейсной расположено 3 видеовыхода DisplayPort 1.4 и по одному DVI-D и HDMI 2.0. Отсутствие аналоговых выходов вполне логично — нынешние поколения видеокарт полностью отказались от их поддержки.
Тестирование в играх (FPS)
Каждый проведенный тест в играх AMD Radeon RX 570 переживает с легкостью и выдает от 50 до 80 FPS на максимальных настройках в разрешении 1080p. Продемонстрированные результаты схожи с показателями 470 карточки, к чему сложно привыкнуть с первого раза. Неужели новинка не способна обойти в развлекательной производительности предшественника?
Если же отойти от сравнения c красными и взглянуть на конкурентов от Nvidia в том же ценовом сегменте, то RX 570 в играх держится на уровне GTX 1050 Ti и 1060 3 Gb, где-то опережая по некоторым показателям, а порой сильно пропуская оппонентов вперед.
На наглядном примере тест выглядит так:
|
Выбранное разрешение: 1080p |
GTX 1060 3 Gb |
GTX 1050 Ti 4 Gb |
|
| Assassin’s Creed Unity | 49 | 55 | 36 |
| Ashes of the Singularity | 52 | 43 | 35 |
| Crysis 3 | 76 | 79 | 65 |
| The Division | 61 | 57 | 34 |
| Far Cry Primal | 57 | 65 | 42 |
| Hitman | 81 | 73 | 44 |
| The Witcher 3 | 64 | 67 | 43 |
Как подсказывает практика, сниженная детализация, уменьшенная четкость текстур и теней поможет добиться стабильных 60 кадров в золотой коллекции современных развлечений в разрешении 1080p. А вот с 1440p однозначно возникнут проблемы – мощностей ни в коем случае не хватит. И версия на 8 Гб тоже не спасет.
Отсюда и вывод: новинка не принесла ожидаемых улучшений по сравнению с предшественником, но точно стала техническим откровением для любителей майнинга – отыскать на полках магазинов красную карточку сложнее, чем кажется с первого взгляда.
Внешний вид и конструкция
| RX 5500 XT | RX 570 | |
| Длина | 225 мм | 232 мм |
| Ширина | 2 слота | 2 слота |
| Разъём питания | 8 pin | 8 pin |
| Вентиляторов | 2 | 2 |
Внешний вид RX 5500 XT выполнен в строгом чёрном стиле с серыми вставками на
кожухе. Карта не имеет подсветки, что не забирает у неё шарма. Длинна её
составляет 225 мм, что не сильно меньше чем у RX 570.
В системе охлаждения участвует радиатор пластиночного типа, который
пронизывает медная теплотрубка соприкасающаяся с чипом. Охлаждает это всё два
вентилятора.
Дизайн RX 570 отличается, в нём присутствуют оранжевые вставки, что придаёт
видеокарте агрессивности. Также у неё присутствует подсветка, что порадует
любителей всего светящегося.
Охлаждение выполнено похожим образом, имеется массивный пластиночный
радиатор, но с двумя теплотрубками прямого контакта, что помогает сильнее
снизить температуры графического чипа.
| RX 5500 XT | RX 570 | |
| DVI-D | — | 1 |
| HDMI | 1 | 1 |
| DisplayPort | 3 | 3 |
По наличию разъёмов, у обоих видеокарт 3, DisplayPort-а, по 1 разъёму HDMI и
у более старой RX 570 есть DVI-D что больше является плюсом. Также в сумме 5
портов подключения у RX 570 позволит подключить больше мониторов.
Майнинг ZCash
Заниматься майнингом ZCash (ZEC) с помощью RX 570 8GB (ГБ) не так выгодно, как добывать Ethereum. Хешрейт при добыче монеты достигает 310 Sol/s, что позволяет заработать не больше $7,5 ежемесячно. Причиной снижения прибыли называется падение курса более чем в 6 раз с начала 2018 года. Майнить ZEC с помощью видеокарт всё равно надёжнее по сравнению с покупкой и хранением криптовалюты в расчёте на повышение цен.
Вложения при использовании алгоритма Equihash окупаются вдвое дольше, чем при майнинге Эфириума. Эксперты не рекомендуют майнерам с RX 570 заниматься добычей ZCash — валюты, больше подходящей владельцам видеокарт NVIDIA. Оптимальным вариантом получения прибыли для моделей Radeon считается дуал-майнинг — одновременная добыча двух «монет».
Тестирование системы охлаждения и разгон
Тестирование системы охлаждения проводилось в тесте устойчивости Fire Strike из пакета Futuremark 3DMark. Комнатная температура находилась в диапазоне 24-26 оС, боковая крышка корпуса была открыта.
Частота графического процессора во время всего теста держалась на отметке 1280 МГц при напряжении 1.1В
Однако, если судить по результату теста и обратить внимание на показания потребления, на практике всё же был троттлинг, несколько снижающий производительность видеокарты. Неудивительно, ведь зафиксированные пики достигали 173 Вт
При всём этомграфический процессор нагрелся лишь до 74оС, а вентиляторы не раскручивались выше 1750 оборотов в минуту.
Перейдем к оценке производительности.
Futuremark 3DMark
3DMark — этосамый популярный пакет тестовых приложений, используемый как оверклокерами всего мира, так и пользователями, стремящимися выяснить графическую и процессорную производительность своего компьютера.
Тест состоит из четырех сцен, две из которых выявляют мощность видеокарты (общий балл Graphics score), одна — процессорную производительность (Physics score), последняя сцена определяет комплексную производительность системы (Combined Score)
Именно наGraphics score нужно акцентировать внимание в случае тестов видеокарты.. Тест проводит симуляцию игровой нагрузки в разрешении FHD (Firestrike), QHD (Firestrike Extreme) и 4K (Firestrike Ultra).
Тест проводит симуляцию игровой нагрузки в разрешении FHD (Firestrike), QHD (Firestrike Extreme) и 4K (Firestrike Ultra).
Стоит отметить, что полученные результаты значительно ниже, чем у тестируемой раньше AORUS GeForce GTX 1060 Xtreme Edition 6G 9Gbps. Но данные видеокарты и разного ценового диапазона.
Unigine Superposition Benchmark
Еще одно «молодое» тестовое приложение, пришедшее на заменуUnigine Heaven иUnigine Valley (которые, к слову, еще не утратили своей популярности). Как можно видеть, даже в разрешении FHD и установках Extreme для видеокарты создается колоссальная нагрузка.
Назвать показатели утешительными нельзя, эта программа создает серьезную нагрузку даже для мощнейших видеокарт.
Разгон
С помощью программы MSI Afterburner 4.4.0 Beta 16 напряжение было поднято до 1.238 В, а итоговая частота ядра увеличилась до 1480 МГц! Подъем частоты на 200 МГц (или 15.6%) в наше время выглядит несколько ошарашивающим.
Частота памяти при этом была увеличена до 2250 МГц (эффективная частота 9000 МГц), и то — мы просто были ограничены возможностями программного разгона.
Но обратная сторона медали — повышение потребления, температуры и шума. В нашем случае пики потребления возросли до 223 Вт, температура поднялась до 77 оС, а вентиляторы вращались на 2400 оборотах в минуту, что уже достаточно шумно. При всём этом питания видеокарте явно не хватало, и мы опять столкнулись с троттлингом.
С другой стороны, пользуясь балансом напряжения и частоты, можно достичь необходимого уровня производительности без серьезных осложнений. Но данная методика является индивидуальной для каждой карты и требует отдельного внимания.
Вместе с внушительным ростом частоты выросла и производительность. В Firestrike количество графических баллов увеличилось на 20%, в Firestrike Extreme — на 19%, и в Firestrike Ultra — на 18,3%.
Незначительное падение роста производительности от теста к тесту легко объяснить:вместе с ростом нагрузки увеличивается и потребление видеокарты, и троттлинг проявляется в большей мере. Кастомизация BIOS, расширение лимитов мощности и правка таймингов памяти принесет еще некоторый процент производительности, что не может не радовать.
Упаковка и комплектация
Видеокарта AORUS Radeon RX570 4G поставляется в компактной картонной упаковке, цветовая гамма которой выполнена в темных тонах.
На лицевой части располагается огромный логотип AORUS, на символическом красном фоне выделяется название видеокарты, совпадающее с ее серией. Из особенностей девайса здесь только подсветка RGB Fusion, воздушная система WINDFORCE и объем памяти в 4 Гб.
Обратная сторона знакомит нас с минимальными системными требованиями для видеокарты, рассказывает об особенностях системы охлаждения, подсветке и программном обеспечении.
После извлечения из коробки… второй коробки мы могли бы смело открыть ее и наблюдать видеокарту в антистатическом пакете, как на фото выше, но для этого сначала необходимо разобраться с сопутствующей комплектацией, закрывающей нам весь обзор.
Здесь всё очень худо-бедно: стикер с эмблемой AORUS, диск с программным обеспечением и небольшая инструкция. Зато конверт, где всё это располагается, больших размеров.
Тестовый стенд
- Материнская плата:ASUS ROG CROSSHAIR VI HERO (BIOS 9920);
- Процессор: AMD Ryzen 7 1800X в разгоне до 3900 МГц при напряжении 1.285 В;
- Система охлаждения:EK-XLC Predator 240 Ryzen Edition;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: 2 х 8 Гбайт Team Group T-Force Dark Rog Red 3000 МГц (TDRRD416G3000HC16CDC01, 3066 МГц, 16-16-16-16-36 CR1, dualrank Samsung S-Die);;
- Видеокарта:AORUS Radeon RX570 4G / AMDRadeon RX5704 Гбайт GDDR5;
- Блок питания:Aerocool HIGGS-750W мощностью 750 Ватт;
- Системный накопитель:SSD Plextor m7v128 Гбайт;
- Корпус:Thermaltake View 31 TG.
Программное обеспечение:
- Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
- Драйвер видеокарт: AMD Radeon Vega 17.8.1 Beta 6.
Разгон, производительность
Используя утилиту MSI Afteburner удалось разогнать графический процессор видеокарты AMD R9 Nano до скорости 1062 МГц (+6,2% относительно максимальной частоты), что нельзя назвать высоким результатом. Что касаемо разгона HBM-памяти, прирост в скорости составил 10%. Частота была увеличена до 1100 МГц. По сравнению с чипами GDDR5, подобный результат можно назвать средним.
Производительность системы оптимизация параметров R9 Nano:
| Тестовый пакет | Стандартные частоты | Разогнанная видеокарта | Прирост производительности, % | |
| Tomb Raider | 3840×2160 | 40,1 | 46,1 | 15,0 |
| Thief 4 | 3840×2160 | 51,1 | 57,1 | 11,7 |
| METRO: Last Light Redux | 3840×2160 | 43,4 | 53,5 | 23,3 |
| Alien: Isolation | 3840×2160 | 58,1 | 65,8 | 13,3 |
| Futuremark 3DMark v1.4.778, 1920×1080, Fire Strike | Score | 12484 | 14372 | 15,1 |
| Graphics score | 14160 | 16272 | 14,9 | |
| Combined score | 5233 | 6447 | 23,2 | |
| GRID Autosport | 1920×1080 | 126,8 | 133,2 | 5,0 |
| Hitman: Absolution | 1920×1080 | 85,9 | 89,1 | 3,7 |
| Sleeping Dogs | 1920×1080 | 114,8 | 117,5 | 2,4 |
| BioShock Infinite | 1920×1080 | 137,8 | 152,5 | 10,7 |
| LuxMark v2.0 | Score | 3945 | 4199 | 6,4 |
| Battlefield 4 | 1920×1080 | 86,4 | 96 | 11,1 |
| Crysis 3 | 1920×1080 | 79,3 | 87,8 | 10,7 |
| Среднее значение | 11,9 |
Благодаря разгону видеоядра и памяти дополнительный прирост производительности зафиксирован на уровне 12%, что можно назвать вполне неплохим результатом. При этом вырос шум системы охлаждения.
Причина третья: никакой мишуры, только нужные технологии
AMD предпочитает не использовать проприетарные стандарты. Она двигает индустрию вперед, делая свои технологии доступными для всех.
Приведу отличный пример. Пару лет назад NVIDIA пыталась продвинуть свой G-Sync, продавая производителям специальные модули и лицензию на их использование. Как итог, стоимость мониторов с технологией динамического обновления возросла до небес. Но тут пришла AMD со своей Freesync. Она бесплатная, дешевая и не имеет ограничений. Как вы думаете, в чью пользу в итоге сделали выбор потребители? Покажу наглядно: зайдем на сайт одного из популярных сетевых магазинов, например «Ситилинк». Смотрим соотношение:
Как видим, мониторов с Freesync почти в 10 раз больше! В конце концов, NVIDIA сдалась и запилила в своих драйверах поддержку технологии конкурента, стыдливо назвав ее «G-Sync compatible».
Характеристики
| Действующие маркетинговые акции | Скидка при покупке материнской платы GIGABYTE, видеокарты GIGABYTE и процессора Intel |
| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ о майнинге | Данные видеокарты часто используются для майнинга криптовалюты, соответственно, подвергаются «разгону» и модификации микропрограмм в ППЗУ. Поэтому напоминаем, что «разгон», как и любое другое вмешательство в нормальную работу устройства, может повлечь снятие с гарантии. |
| ПРЕДУПРЕЖДЕНИЕ | У данной видеокарты отсутствуют аналоговые видеовыходы! Подключение возможно только по цифровым интерфейсам, дешевые переходники не подойдут! Используйте конвертеры, в зависимости от того, что есть в избытке на видеокарте. конвертеры DP/DVI-D/HDMI-VGA |
| Основные характеристики | |
| Производитель | ASUS |
| Модель | ROG-STRIX-RX570-O4G-GAMING найти похожую видеокарту |
| Подсветка видеокарты | ASUS Aura RGB Lighting, Настраиваемая подсветка логотипа (16.8 млн. цветов) |
| Поддержка синхронизации RGB подсветки | Aura Sync RGB LED оборудование с таким же RGB LED |
| Серия | ROG Strix |
| Тип оборудования | Игровая видеокарта |
| Поддержка API | DirectX 12, OpenGL 4.5 |
| Описание | AMD CrossFire, FreeSync Technology, AMD Eyefinity, AMD Xconnect ready |
| Длина | 240 мм |
| Поддержка ОС | Windows 10, Windows 7 |
| Видео | |
| Максимальное разрешение экрана | 5120 x 2880 при подключении к цифровым портам |
| Макс. кол-во подключаемых мониторов | 4 |
| Конфигурация видеокарты | |
| GPU | RADEON RX 570 |
| Частота GPU | 1310 МГц (OC mode), до 1300 МГц (Gaming mode) OC Edition |
| Кол-во шейдерных процессоров | 2048 |
| Видеопамять | 4 Гб |
| Тип видеопамяти | GDDR5 |
| Разрядность шины видеопамяти | 256 бит |
| Частота видеопамяти | 1750 МГц (7 ГГц QDR) |
| Конфигурация | |
| Техпроцесс | 14 нм |
| Интерфейс, разъемы и выходы | |
| Интерфейс | PCI Express 3.0 16x (совместим с PCI Express 2.x/1.х) |
| Поддержка HDCP | Есть (1080p) |
| Порты | DisplayPort, 2 выхода DVI-D, HDMI 2.0 конвертеры DP/DVI-D/HDMI-VGA порты |
| Прочие характеристики | |
| Прочее | Коннектор 4 пина для системного вентилятора |
| Охлаждение | |
| Охлаждение видеокарты | Активное охлаждение (радиатор + 2 вентилятора на лицевой стороне платы) |
| Название системы охлаждения | DirectCU II |
| Управление скоростью вентилятора видеокарты | Есть, до полной остановки |
| Конструкция системы охлаждения | Двухслотовая система охлаждения |
| Питание | |
| Потребление энергии | 180 Вт |
| Совместимость | |
| Разъем питания | 8 pin подходящие переходники питания |
| Требования к системе (рекомендуемые) | Блок питания мощностью 450 Вт |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 37.21 x 21.91 x 7.24 см |
| Вес брутто (измерено в НИКСе) | 1.05 кг |
| Внешние источники информации | |
| Горячая линия производителя | (495) 231-19-99 — в Москве; 8-800-100-27-87 — бесплатный звонок из любого региона России. Пн — суб: с 10.00 до 18.00 |
Технические характеристики
Radeon RX 570, в сравнении с RX 470, оснащена 32 вычислительными графическими блоками в отличие от младшей версии, причём отстаёт от 580-й при равных частотах в большинстве случаев на 12-13% по скорости обработки шейдеров, а также заполнения текселов.
Шина памяти осталась прежней, 246-разрядной.
С развитием архитектуры Radeon RX 570 повысились также термопакет и тактовые частоты. Энергопотребление возросло на 23%.
Базовая тактовая частота поднялась почти на 200 МГц, а эффективная – всего на 60 МГц, но с учётом повышения рабочего энергопотребления со 120 Вт до 150 позволит видеокарте не сбрасывать рабочую частоту или делать это не настолько часто, как младшая модель.
В остальном же прибавка в производительности незначительна, и мы покажем это в тестах ниже, а если учесть повышенную цену и энергопотребление, она далеко не всегда целесообразна.
Особенно с учётом того, что пропускная способность графической шины поднялась с 6,6 до 7 Гбит на контакт, что также отрицательно сказывается на энергопотреблении.
Более экономным Polaris 20 должен быть при декодировании видео посредством специального аппаратного блока.
Нагрузка на ядро в этом случае мизерна, однако требуется высокая пропускная способность от графической оперативной памяти.
Рис. 2 – Технические характеристики
Нам попалась Radeon RX 570 под новой торговой маркой Pulse от партнёра по цеху SAPPHIRE, где разработчик реализовал устройство с упрощённой конструкцией, выполненной в форм-факторе Mini-ITX. Это единственная в линейке видеокарта с миниатюрными размерами.
Заключение
AORUS Radeon RX570 4G от компании Gigabyte оставляет впечатление готового продукта. Кажется, что в видеокарте за $200 должна прослеживаться экономия во всех деталях, но здесь явно не тот случай. Да, есть недоработки и хочется большего (разве когда-то было иначе, даже если видеокарта — идеал?), но в данном случае инженеры компании постарались на славу. Единственное, что несколько огорчает — зашитые в видеокарту лимиты не дают ей полностью раскрыться. Хотя тут больше претензия к прожорливому графическому процессору.
Плюсы:
- Качественная печатная плата с мощной подсистемой питания;
- Приятный внешний вид и качественная подсветка;
- Задняя укрепительная пластина с медной вставкой и термопрокладки под ней;
- Хорошая система охлаждения.
Минусы:
- Скромная комплектация;
- Малые лимиты потребления и невысокий заводской разгон.
