Прежде чем переходить к рассмотрению платы, необходимо сделать небольшую ремарку. ASUS Z87-EXPERT хоть и принадлежит к одной из топовых линеек, невзирая на отменное оснащение имеет сравнительно небольшую цену (по меркам сегмента и с оглядкой на конкурирующие решения). Ее можно приобрести примерно за 1900 грн. (~$235). С одной стороны, это вроде и немало, с другой, при тщательном сопоставлении функциональных возможностей этой модели и представительниц именных серий (напр. The Republic of Gamers) понимаешь, что разница есть.

Плата поставляется в скромной черной упаковке. Коробка вполне типичная для массовых решений, что лишний раз подчеркивает стремление производителя сделать эту модель ближе к рядовому пользователю.

Комплект поставки включает:

— руководства по эксплуатации и диск с драйверами;

— заглушку на заднюю панель корпуса;

— четыре SATA-кабеля;

— набор коннекторов для подключения кнопок передней панели;

— SLI-мостик;

— наклейку с логотипом производителя;

— антенну модуля беспроводной связи.

Лишь последний из вышеперечисленных компонентов свидетельствует о том, что в коробке находится продукт с претензиями.

Intel H310

Начнем с младшенького. Как было в 1хх и 2хх сериях, это наиболее «урезанный» вариант с минимумом возможностей. Наверное, отличный выбор для офисного компьютера: дешевый, без «наворотов», но со всем тем, что необходимо для не самого мощного ПК.

Блок-схема «самопальная», ибо официальной я не нашел, и если она где-то есть, то в комментах оставьте ссылку на картинку, чтобы я смог вставить сюда официальное изображение.

Чипсет не поддерживает шину PCI-Express последней на сегодняшний день версии 3.0, а обходится предыдущей, 2-й версией с соответствующим снижением пропускной способности – 8ГБ/с против 5 ГБ/с. Кстати, используемая для связи с процессором шина DMI также 2-й версии, хотя все остальные чипсеты используют DMI 3.0.

Контроллер памяти – одноканальный, с поддержкой двух модулей DIMM. Все остальное понятно из таблицы.

AMD

• 690G. Данный чипсет имеет поддержку процессоров Athlon 64/Athlon 64 FX/Athlon 64 X2/Sempron. Доступна для использования память DDR2. В интегрированной в чипсет графической системе доступны цифровые интерфейсы DVI, HDMI с технологией защиты от несанкционированного копирования HDCP, и DirectX 9.0. Чипсет оснащен контроллером SATA-II, рассчитанным на 4 порта. Внедрена звуковая подсистема HD Audio. Поддерживается до 10-ти USB 2.0-портов.
• 790FX. Данный чипсет стал воплощением не только реализации процессоров Athlon 64, в нем также реализована поддержка процессоров Phenom. Доступна как DDR2, так и DDR3. Доступен стандарт шины PCI Express 2.0, позволяющий установить до 4-х графических адаптеров, причем в режиме CrossFireX.
• 790X. Данный чипсет, как и его «собрат» по линейке (790FX), предоставляет материнской плате возможность установить процессоры линейки Phenom. Нередко применяется для построения CrossFire-системы.
• 790GX. Данный чипсет, в отличие от 790X, обладает системой интегрированной графики.
• 780G и 780V. Данные чипсеты представляют собой боллее бюджетную версию чипсета 790GX, обладающую одновременной поддержкой одной AMD-видеокарты вместе со встроенной графикой. Такой тандем позволяет работать с несколькими дисплеями одновременно.
• 785G. Данный чипсет представляет собой обновленную версию чипсета 780G, обладающую поддержкой DirectX 10.1 и HDMI 1.3.
• 770. Данный чипсет, в отличие от 780G, не имеет встроенной графики. Также, в нем отсутствует поддержка одной видеокарты в режиме x16. Возможность подключения второй видеокарты существует только за счет уменьшения общей пропускной способности.
• 760G. Данный чипсет представляет собой облегченную версию 780G, обладающую менее производительной графической системой. Чипсет также имеет поддержку встроенных и дискретных видеокарт, однако их одновременная работа невозможна.
• 890GX. Данный чипсет является логическим продолжением 790GX. В нем реализована поддержка SATAIII-интерфейса, обладающего пропускной способностью до 6 Гбит/с. Отличается мощным интегрированным графическим ядром.
• 890FX. Данный чипсет является облегченной версией 890GX. Не имеет встроенной графики.
• 880G. Данный чипсет является упрощенной версией 890GX. Отсутствует возможность установки нескольких видеокарт (функция ATI CrossFire). Встроенное графическое ядро идентичное начинке чипсета 890GX.

Рассмотрим на примере

Теперь давайте взглянем на чипсет. Взгляните на картинку ниже – у данной материнской платы можно увидеть два моста: южный и северный. Первый находится чуть ближе к процессору, а второй чуть ниже.

Теперь давайте посмотрим – за что же отвечает северный и южный чипсеты.

• Северный – отвечает за работу: процессора, оперативной памяти и видеокарты.
• Южный – отвечает за все остальные устройства и контроллеры, к которым относят: USB, SATA, звук и т.д.

Ориентироваться на архитектуру нижней картинки не стоит, так как она уже немного устарела, но все же она наглядно показывает работу чипсетов.

Современные и старые чипсеты напрямую влияют на производительность материнской платы и ПК в целом. Также производительность зависит от пропускной способности шины, на которой они установлены – в мануалах часто обозначают данный показатель как FSB или Front Side Bus. Среди обычных пользователей могут встретиться также и другие названия: частота шины, скорость шины и т.д.

В целом производительность шины зависит от двух понятий:

• Частоты – измеряется в мегагерцах (GHz) или гигагерцах (MHz). Показывает – сколько раз в секунду происходит обмен информации.
• Ширина – это количество байт, которые можно передать за один раз или один герц.

В итоге у нас выходит два показателя: частота и ширина. Расскажу на примере – представьте, что у нас в порту есть грузчики, которые должны непрерывно таскать коробки из одного места в другой. Вот количество грузчиков – это частота. А количество коробок, которое они могут унести за раз – это ширина.

Но чтобы не оперировать сразу двумя величинами придумали третью, которая получается при умножении частоты на ширину. Получается как раз та самая пропускная способность шины, и измеряется она в гигабайтах в секунду (ГБ/c или GB/s). Как видите из нижней картинки, пропускная способность у разных шин с разными устройствами может быть разной.

Северный же мост также связан с оперативной памятью, так как без неё нормальная работа в системе просто невозможна. Это происходит через специальную шину RAM Bus. Данная шина имеет 128 контактов, плюс одну интересную фишку – она работает в двухканальном режиме.

То есть если вы подключите одну плашку памяти в один канал, то она будет задействовать только половину этих контактов, и в результате будет работать в два раза медленнее. Именно поэтому чаще всего покупают две плашки и подключают их в два разных канала. На материнской плате они обычно обозначены разным цветов слотов для оперативной памяти.

Особенности UEFI

Материнская плата ASUS Z87-EXPERT имеет привычную UEFI-оболочку, цветовая гамма которой ближе к решениям предыдущего поколения, чем к провозглашенному «золотому стандарту».

Конфигурация разделов вполне привычна, возможности и пределы регулировок традиционно для высокоуровневых решений этого производителя заслуживают самых лестных отзывов. Единственное, максимально возможные установки питающих напряжений достаточны для экстремального разгона процессоров Haswell при низкотемпературном охлаждении, тогда как полностью раскрыть потенциал памяти может и не выйдет (в обоих случаях пользователь может установить 1,92 В).

Как решить проблему

Результаты проведенного Уолтоном тестирования показывают, что проблема кроется не в марке материнской платы, а в ее модели – это видно при сравнении двух плат компании MSI. Эксперт подчеркнул, что для ее решения от пользователя могут потребоваться совершенно нетривиальные действия.

MSI B650M Pro, провалившая все тесты

Например, владелец платы MSI B560M Pro будет вынужден проследовать в BIOS и найти в нем настройки системы охлаждения. Там ему будет нужно выбрать пункт «water-cooling» вместо штатного значения «box cooler».

Но даже эти манипуляции не приведут к полному сбросу ограничений. Уолтон пишет, что в платах есть функция тепловой защиты VRM (Voltage Regulator Module – неотъемлемый элемент материнской платы, отвечает за питание процессора). По его словам, из-за нее производительность CPU даже при снятых ограничениях в BIOS будет снижаться – на MSI B560M Pro она будет ниже на 16%, чем на более дорогой MSI B560 Tomahawk.

Стивен Уолтон добавил, что к выбору материнской платы на чипсете B560 следует подходить максимально ответственно. Если пользователь готов тратить время на настройку BIOS, то ему можно сэкономить и взять плату дешевле $140 (10,4 тыс. руб.). В противном случае добиться максимальных показателей CPU у него не выйдет, и единственным выходом будет только замена материнской платы на более дорогую.

ASUS UEFI – галопом по Европам

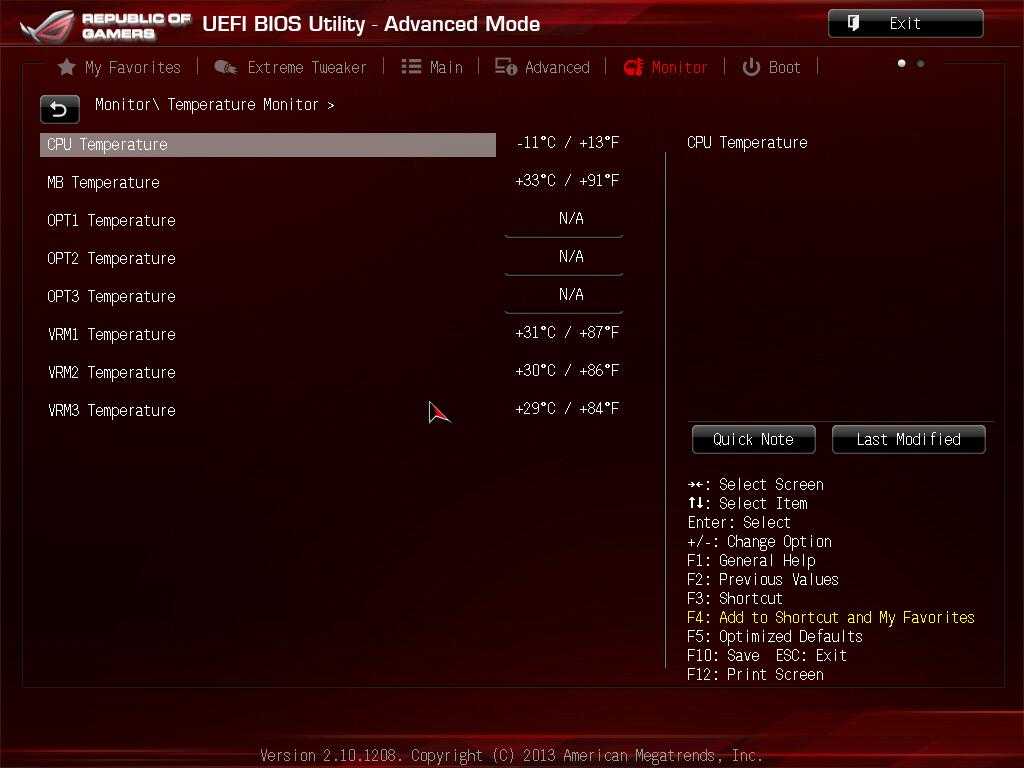

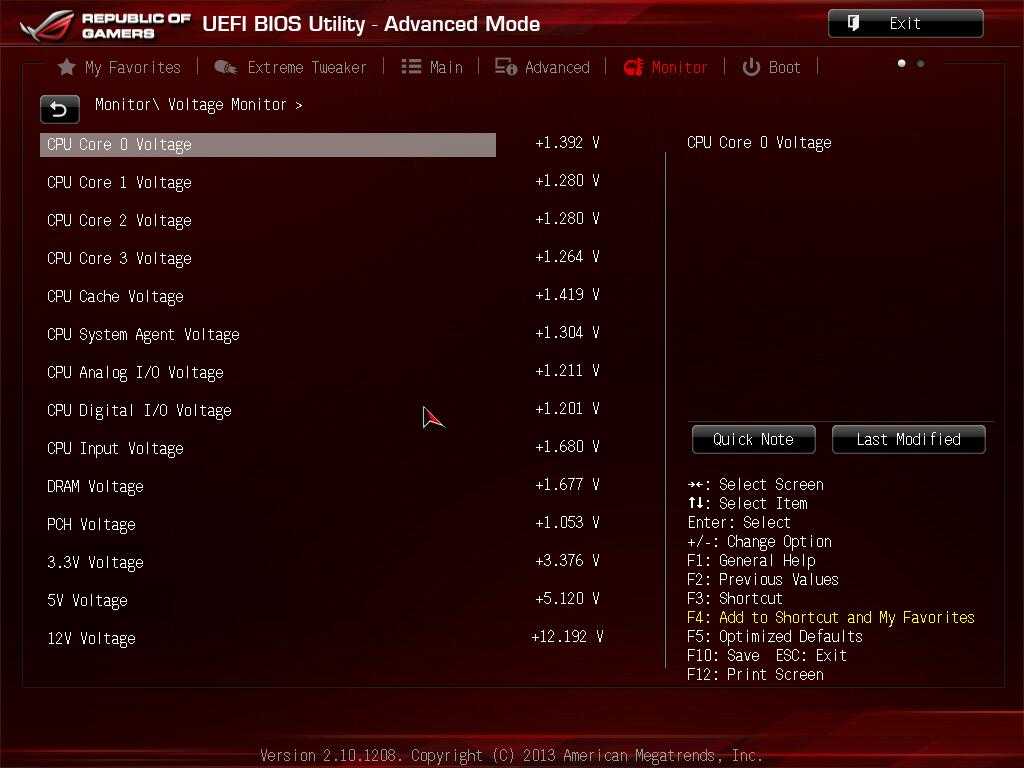

Итак, барабанная дробь! Единственное отличие, которое я навскидку могу назвать – никак не в пользу более дорогой Extreme. Formula умеет мониторить температуры системы питания в 3 точках, а Extreme – нет.

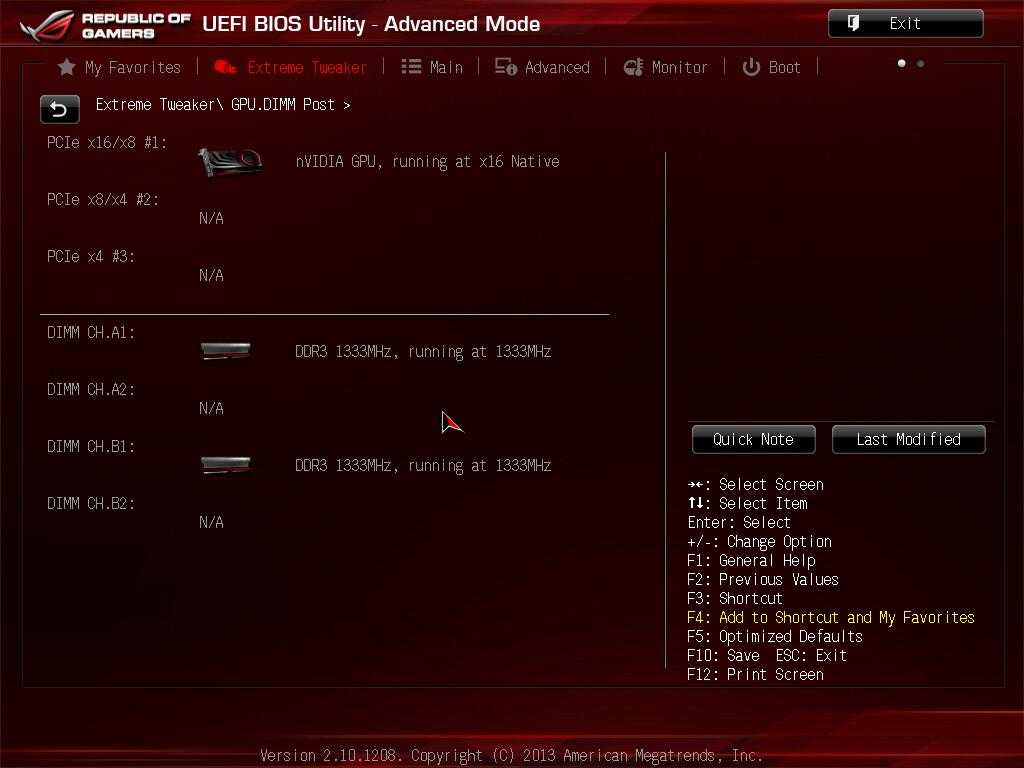

Еще одним логичным отличием от Extreme будет несколько иной вид меню GPU. DIMM post – разумеется, разная конфигурация слотов PCI-E ведет к различиям. Конечно, в этом же ключе ожидаемы отличия в пунктах настройки, связанных с работой PCI-E (в каком протоколе им работать и прочая).

В остальном платы – близнецы. Т.е. у нас в полном объеме сохраняются все возможности по разгону, настройке и мониторингу, присущие старшей плате линейки. Вот, кстати, параметры, которые можно отслеживать через UEFI:

UEFI-оболочка также предлагает несколько приятных фишек. Например, безопасное стирание SSD (это может быть полезно как для параноиков, так и для тех, кто приобрел SSD с плохо работающей функцией TRIM – полное стирание SSD через Secure Erase восстановит производительность SSD до характеристик с завода, правда ненадолго):

Помимо этого, плата предлагает возможность детально узнать о возможностях свежекупленной памяти, показав Вам данные из профиля XMP:

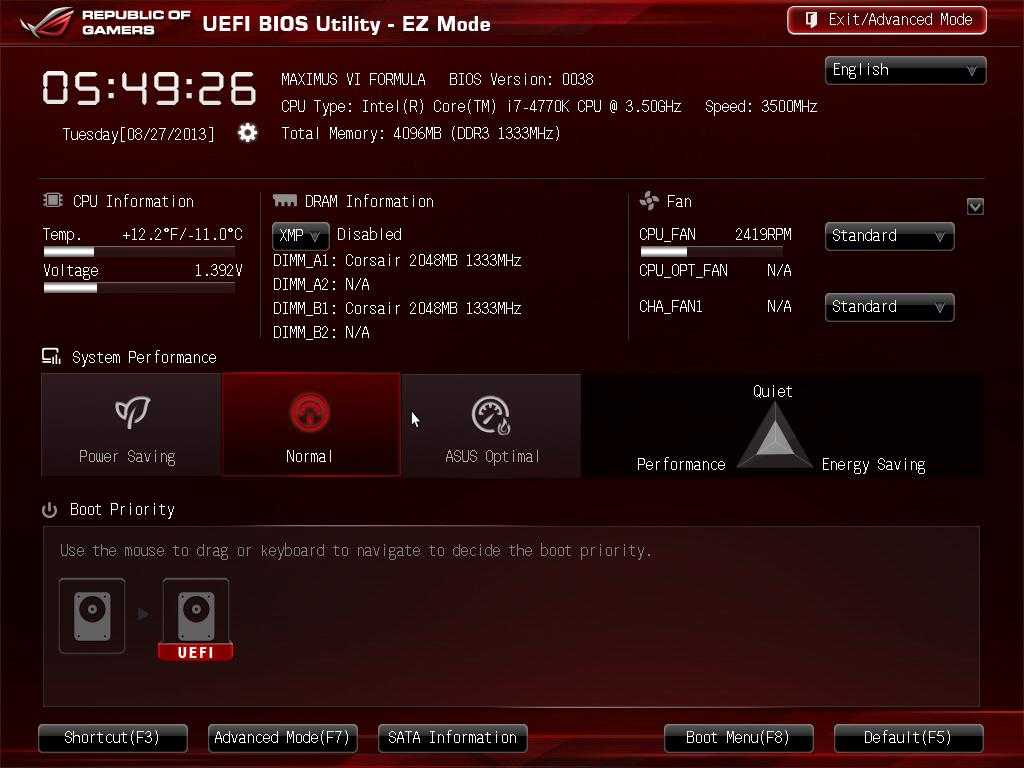

Плата, как это принято ныне, умеет работать в двух режимах. Скриншоты стандартного режима я выше уже приводил, а вот как выглядит режим EZ Mode:

 Точно также как и в UEFI старшей плате, можно вести своеобразный блокнот – сохранять свои идеи и мысли о разгоне «не отходя от кассы»:

Ну а теперь о главном, ведь «дьявол кроется в деталях». Ниже списком я приведу свои комментарии/наблюдения по целому ряду параметров, которые вызывают у пользователей целый ряд вопросов.

CPU Core Ratio – в режиме Sync All Cores у всех ядер будет одинаковый множитель. В режиме Per Core можно настроить работу TurboBoost – какой множитель будет использоваться для ядер при соответствующей нагрузке на 1/2/3/4 ядра. Часто встречаюсь с заблуждением, что здесь можно настроить множитель каждого отдельного ядра.

Fully Manual Mode – я бы рекомендовал оставить этот пункт в значении disabled до тех пор, пока не появится четкая уверенность в его необходимости. При положении enabled появляется возможность активировать два пункта:

• Max Vcore – при Enable на ядра процессора будет «прокинуто» напряжение Vrin. Это гарантированная смерть процессора при любом неэкстримальном охлаждении. При экстримальном охлаждении (жидкий азот, сухой лед, каскадная фреонка) смысл во включении этой функции есть только для инженерных сэмплов Haswell – только они любят и умеют работать при напряжениях свыше 1,95в.
• Max Cache Voltage — при Enable на кольцевую шину процессора будет «прокинуто» напряжение Vrin. Это гарантированная смерть процессора при любом неэкстримальном охлаждении. При экстримальном охлаждении (жидкий азот, сухой лед, каскадная фреонка) смысл во включении этой функции есть только для инженерных сэмплов Haswell – только они любят и умеют работать при напряжениях свыше 1,95в.

BCLK Recovery – при положении Enabled плата будет сбрасывать частоту BCLK при неудачной попытке старта, при положении Disabled плата будет пытаться завестись на нестабильной частоте BCLK несколько раз. При положении Ignore плата будет игнорировать установки BCLK, всегда запускаясь так, будто настройки BCLK не производились.Initial CPU Input Voltage – напряжение, выставляемое преобразователем питания процессора на этапе POST. Иногда может иметь смысл выставить его слегка выше «боевого» — чтобы процессору было легче «завестись».

Eventual CPU Input Voltage – напряжение, выставляемое преобразователем питания процессора при передаче управления системой коду загрузчика операционной системы.

Eventual DRAM Voltage – напряжение, выставляемое преобразователем питания памяти после прохождения процедуры POST. Т.е. изначально плата выставляет напряжение, указанное в пункте DRAM Voltage, после прохождения POST используется напряжение, указанное в пункте Eventual DRAM Voltage. Функция очень полезна для планок памяти на базе популярных микросхем Hynix – как ни странно, эти планки не могут пройти POST при высоком напряжении (иногда даже 1,8в им многовато), но зато в операционной системе могут требовать для стабильности напряжения повыше (например, 1,95в).CMD Sense Amplifier – еще одна настройка, которая очень сильно влияет на разгон памяти. Вся память, что у меня была (планки на базе PSC X-Series, Elpida BBSE, Hynix CFR и Hynix MFR), любила значения -25/-29.DQ Sense Amplifier – тоже про память, но капризнее. Главной задачей будет найти «окно», при котором память гонится лучше. При слишком высоком или слишком низком значениях стабильность будет меньше, чем при AUTO.

Итоги

Выбирая новый процессор от Интел или АМД, следует принимать во внимание, что CPU серии Coffee Lake могут работать только в связке с 300-ми наборами (второе обязательное условие – наличие сокета LGA1151v2). Для процессоров Ryzen, включая последнее поколение, требуется сект TR4 или АМ4

Обращайте внимание на оверклокерские возможности, если вы адепт разгона, в противном случае переплачивать за неиспользуемые функции не стоит. Независимо от того, каков ваш опыт в деле построения оптимальных систем, делитесь ним с другими нашими читателями – многие нюансы невозможно описать в рамках небольшой обзорной статьи

Независимо от того, каков ваш опыт в деле построения оптимальных систем, делитесь ним с другими нашими читателями – многие нюансы невозможно описать в рамках небольшой обзорной статьи.

Заключение. Чипсеты для 8-го поколения Intel – теперь все на своих местах

Единственное что осталось – это дождаться окончательных спецификаций последнего чипсета 300-й серии – Z390, но уже сейчас понятно, что он должен заменить выпущенный впопыхах Z370.

Все эти чипсеты должны будут поддерживать также будущие CPU следующего поколения, которые имеют название Cannon Lake. За одним «но» — по имеющейся информации, «старый» Z370 с новыми CPU работать не будет. Это можно рассматривать как своего рода «подставу» от Intel, т. к. все, кто повелся на новые «кофейные» процессоры и, не имея альтернативы, приобретали материнскую плату на Z370, при переходе на следующее поколение процессоров Intel, вынуждены будут менять и материнку.

В остальном — привычная иерархия моделей чипсетов, каждый из которых найдет свое место при сборке той или иной системы, от бюджетной до топовой… ну ладно, до почти топовой, ибо действительной вершиной можно считать лишь процессоры, относящиеся к уровню HEDT, для чего уже анонсирован соответствующий чипсет X399. Да, он называется также, как и чипсет для процессоров AMD Ryzen Threadripper. Так что теперь на вопрос «Вам материнку на каком чипсете?» ответа «на X399» будет недостаточно. Требуется уточнить, Intel или AMD.
