Intel B85

Из модельного индекса GA-B85-HD3 понятно, что плата построена на Intel B85, младшем в линейке бизнес-чипсетов компании. Вообще к потребительским относятся Z87, H87 и H81, системная логика для корпоративных клиентов представлена чипами Q87, Q85, B85.

Поскольку во многом разница между ними весьма условная и не заметна среднестатистическому пользователю, а стоимость бизнес-решений ощутимо ниже, чем классических десктопных (особенно это касается устройств на Intel В85) – производители материнских плат не упустили шанс и анонсировали каждый по несколько моделей на базе бюджетных чипсетов.

Сравнительные характеристики упомянутых чипсетов сведены в таблицу. Intel B85 в отличии от потребительских вариантов не позволяет гибко настраивать и форсировать систему, имеет ограничения по скоростному стандарту ОЗУ, поддерживает полноценную работу только с одной видеокартой (а кому в массовом сегменте на сегодняшний день нужно больше?), имеет уменьшенное по сравнению с сородичами число портов USB и SATA. Отсутствие поддержки Intel vPro, iSIPP, Smart Response рядовому потребителю мало о чем скажет. Исходя из этого – почему бы не дать шанс младшему набору системной логики, особенно учитывая крайне низкую стоимость (готовые продукты на базе Intel В85 стоят менее 800 грн).

В довесок отметим, что вариант бюджетного чипсета для десктопных решений более скромно оснащен, чем такой же из бизнес-списка.

Эффективность и безопасность разгона

Говоря о безопасном и действенном разгоне, следует понимать, что эти понятия не всегда идентичны. Работа в экстремальном режиме не будет естественной для любого компьютера. Требует наличия мощного и надежного блока питания, хорошей системы охлаждения.

Долгое время альтернативой разгону в продукции Intel было решение Multi-Core. По сути, это тот же оверклокинг, но «правильный», безопасный. Однако любой разгон автоматически влечет увеличение тепловыделения процессора. Но и с учетом данных оговорок Multi-Core Enhancements остается надежным способом испытать на прочность свой ПК.

Говоря об эффекте, следует четко различать данные синтетических тестов и реальную картину. Производитель чипсета делает акцент, что прирост производительности происходит при небольшой нагрузке на CPU, именно тогда это безопасно.

Разгонять процессор Intel с 4, 6 ядрами, частотой около 4 Гигагерц особого смысла нет. Действующих мощностей ПК и так с лихвой хватает для учебы, работы и большинства симуляторов. Но если есть острое желание выжать все из своего «железа», чипсета и процессора, рискните. Не забывая, что расплата за разгон – резкий скачок потребляемой мощности и выделяемого тепла.

В работе

Тестовый экземпляр GIGABYTE GA-B85-HD3 попал к нам с версией прошивки F3, лишенный возможности изменения каких-либо скоростных параметров работы системы. Впрочем, с апгрейдом микрокода до F5 ситуация значительно улучшилась – появилась возможность регулировать процессорный множитель в неограниченных пределах (!). Процесс изучения возможностей платы стал более интересным.

Примечательно, что в UEFI появился пункт автоматического разгона системы до фиксированных значений частоты CPU, вплоть до 4,7 ГГц. Однако практическая проверка показала, что корректно работает лишь установка с 43-м множителем (почти 4,3 ГГц). Установка базовой частоты хоть немного занижена, но очень точная – 99,77 МГц, следовательно «круглых цифр» мы сегодня не увидим. Система заведомо занижает скоростные возможности ОЗУ, пока не будет активирован XMP-профиль или выставлены настройки вручную:

Программное обеспечение полностью дублирует возможности прошивки:

Более того, даже на плате за $100 наш Core i7-4770K реально форсировать почти до предела:

Правда, ОЗУ будет функционировать в лучшем случае лишь на частоте 1600 МГц, но этот показатель в современном ПК влияет на общее быстродействие системы несущественно.

Каких-либо неожиданностей и проблем с установкой габаритных систем охлаждения на GA-B85-HD3 не возникло.

Степень нагрева штатных радиаторов находится в допустимых пределах. Так, температура СО процессорного VRM достигала 60 °С, чипсета – примерно 50 °С.

Общая информация

1.Легко разгоняется
Asus B85M-G

Gigabyte GA-H81M-D3V

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

2.Легко сбрасывать BIOS
Asus B85M-G

Gigabyte GA-H81M-D3V

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

3.имеет Wi-Fi
Asus B85M-G

Gigabyte GA-H81M-D3V

Устройство может подключаться к Wi-Fi.

4.Поддержка форсированной зарядки через USB
Asus B85M-G

Gigabyte GA-H81M-D3V

Эта функция позволяет заряжать устройства (смартфоны, планшетники) быстрее чем через обычный USB-порт. Некоторые реализации позволяют заряжать устройства, даже если компьютер находится в режиме сна или выключен.

5.мульти-ГПУ

Неизвестно. Помогите нам, предложите стоимость. (Asus B85M-G)

Неизвестно. Помогите нам, предложите стоимость. (Gigabyte GA-H81M-D3V)

Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.

6.Есть Bluetooth
Asus B85M-G

Gigabyte GA-H81M-D3V

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

7.Поддержка турбо-режима USB.
Asus B85M-G

Gigabyte GA-H81M-D3V

Этот режим предлагает более высокую скорость передачи данных через USB, сравнимую со скоростью внешнего жёсткого диска.

8.Интерфейс 802.11ac WiFi
Asus B85M-G

Gigabyte GA-H81M-D3V

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

9.поддерживает Wi-Fi 6 (802.11ax)
Asus B85M-G

Gigabyte GA-H81M-D3V

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

Правильный выбор форм-фактора

Изначально правильный выбор форм-фактора, избавит вас, в будущем от множества проблем. На данный момент наиболее популярными форм-факторами материнских плат, являются ATX и его урезанный вариант – Micro-ATX.

Очень важен тот факт, что форм-фактором определяется дальнейшая расширяемость системы. Форм-фактор Micro-ATX обычно оснащен меньшим количеством слотов расширений PCI и PCI-E под видеокарты и дополнительные устройства. Также, зачастую, такие материнские платы имеют в своем распоряжении всего два разъёма для установки модулей памяти, что значительно ограничивает наращивание оперативной памяти, как количественно, так и относительно вопросов связанных с удобством. Но главное преимущество у Micro-ATX кроется в цене. Выходя из описания этих двух стандартов, можно утверждать, что Micro-ATX позиционируется как бюджетное решение для компактных офисных и домашних систем.

Немаловажным является размер, который как раз вытекает из форм-фактора. Платы ATX гораздо габаритнее, нежели их «Micro-братья», поэтому следует учитывать размеры корпуса в соотношении с размером материнской платы.

Более подробно относительно форм-факторов и их особенностей будет описано в отдельной статье.

Слоты памяти и PCI-Express

Количество разъёмов для установки памяти и слотов расширения PCI-Express является немаловажным фактором при выборе материнской платы. Как мы уже говорили выше, количество этих самых разъёмов зачастую определяется именно форм-фактором. Поэтому если рассчитываете серьёзно и удобно масштабировать объёмы оперативной памяти, то лучше присматриваться к материнским платам с 4 и 6 разъёмами для установки ОЗУ. Это касается и слотов PCI-Express: глупо брать материнскую плату форм-фактора Micro-ATX, если вы рассчитываете на установку трёх видеокарт в SLI или Cross Fire.

Также, очень важно обращать внимание на тип оперативной памяти, который поддерживает материнская плата. Сейчас еще можно встретить в продаже материнские платы с поддерживаемым типом памяти DDR2. При сборке новой системы с нуля, лучше не возвращаться в прошлое и взять материнскую плату с типом памяти DDR3

При сборке новой системы с нуля, лучше не возвращаться в прошлое и взять материнскую плату с типом памяти DDR3.

Версия шины PCI-Express не является важным фактором, поэтому не стоит так уж гнаться за поддержкой PCI-Express 3.0. Для современных видеокарт вполне хватит версии 2.0. Да и обратную совместимость различных версий этого интерфейса никто не отменял.

Выбор чипсета материнской платы

Чипсет является связывающим звеном взаимодействия всей системы. Именно чипсетом во многом определяются возможности материнкой платы. Чипсет – это изначально «набор чипов» системной логики, которая состоит из северного и южного моста, но сейчас с этим не все так однозначно.

На сегодняшний день пользуются популярностью последние чипсеты 7- ой серии от Intel и 900-ой серии от АМД, также к ним примыкается Nvidia, но ассортимент в сфере чипсетов там довольно мал.

Чипсеты седьмой серии Intel такие как Z77, H77, B75 и другие, немного исказили понятие «чипсет», ибо состоят они не из нескольких чипов, а только из северного моста. Это ни как не урезает функционал материнской платы, ведь часть контроллеров просто была переведена в распоряжение процессору. К таким контроллерам можно отнести контроллер шины PCI-Express 3.0 и контроллер памяти DDR3. Северному мосту отдали управление USB, SATA, PCI-Express и т.д. Что к чему привязано и по каким шинам, четко видно на блок-схеме чипсета Z77:

Индексы Z, H, B – означают позиционирование того, или иного чипсета для разных сегментов рынка. Z77 был отнесен к чипсетам для любителей разгона. H77 – это обычный мейнстрим-чипсет с расширенным функционалом. B75 – это немного подрезанный по части возможностей H77, но для бюджетных и офисных систем. Существуют и другие буквенные индексы, но на них мы не будем подробно останавливаться.

Чипсеты от AMD продолжают традицию чипсетов на две микросхемы и последняя 900-ая серия этому не исключение. Материнские платы с этим набором системной логики комплектуются северными мостами 990FX, 990X 970, а также южным мостом SB950.

При выборе северного моста для материнской платы AMD следует также отталкиваться от его возможностей.

990FX – это северный мост, который рассчитан на рынок энтузиастов. Главной диковинкой чипсета с этим северным мостом, является поддержка 42-линий PCI-Express. Поэтому на 32 отведенных для видеоадаптеров линиях, можно подключить до 4-ых видеокарт в связке Cross Fire. Из этого делаем вывод, что единицам пользователей нужны такие возможности, поэтому функционал материнских плат с данным чипсетом для большинства пользователей будет избыточен.

990X и 970 – немного урезанные по возможностям версии. Главное отличие опять же, в линиях PCI-Express. Оба этих северных моста поддерживают по 26 линий, но бедой это вряд ли для кого-то станет. Стоит отметить, что у 970 нету поддержки SLI и Cross Fire, в результате чего он будет не интересен пользователям, которые планируют объединять в системе более одной видеокарты, но из-за своей приемлемой цены, 970-ый будет очень вкусно выглядеть для широкой аудитории пользователей ограничивающихся одной видеокартой.

Более подробно о возможностях чипсетов AMD и Intel будет рассказано в отдельной статье.

Материнская плата и ее основные компоненты

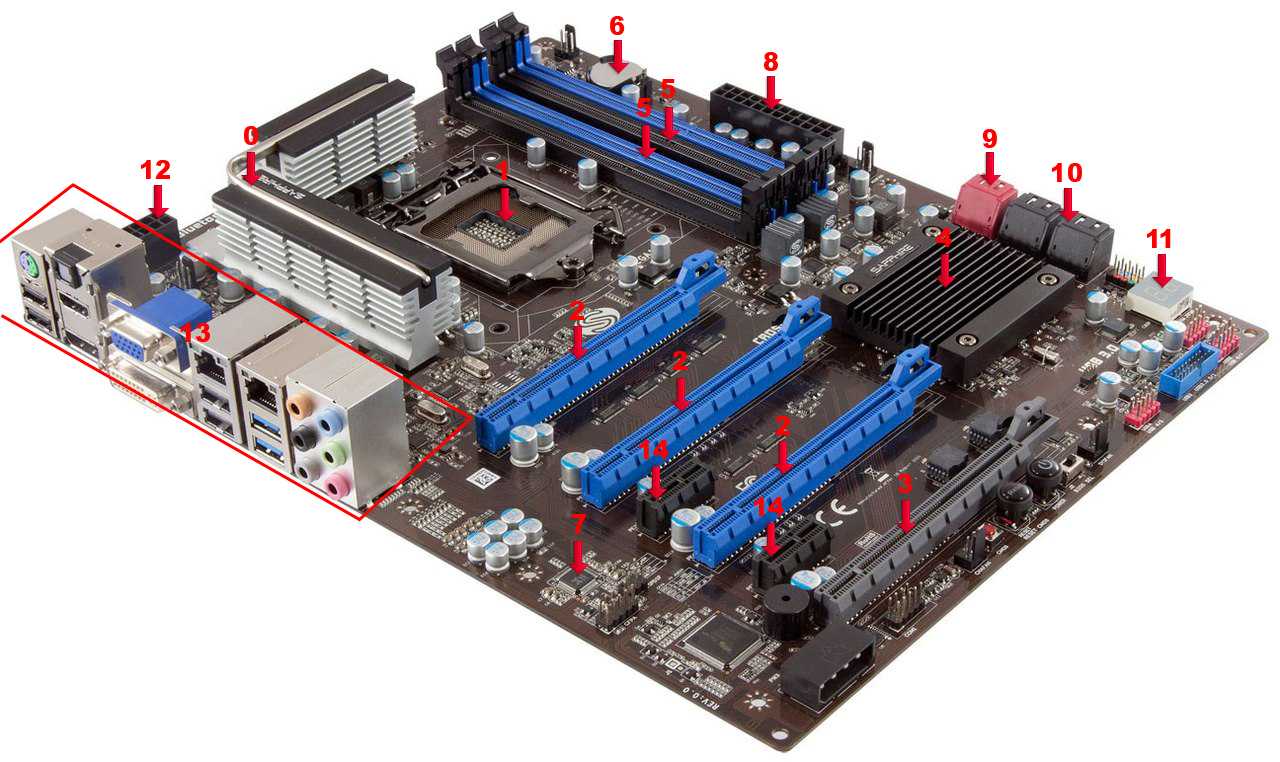

Чтобы лучше ориентироваться в основных компонентах и в дальнейшем визуализировать для себя непосредственно то, что мы будем выбирать – предлагаю ознакомиться с раскладкой элементов материнской платы на конкретном примере. Для образца мы взяли весьма оригинальную материнскую плату Sapphire Pure Z77K (оригинальную, потому что Sapphire), которая к тому же является ориентированной на рынок оверклокинга. На самом деле, для задачи наглядного рассмотрения основных элементов материнской платы, абсолютно не имеет значения ни модель, ни позиционирование. Поэтому переходим к рассмотрению данной системной платы:

Нажмите на картинку для увеличения

Здесь цифрами выделены основные компоненты, но и затронуты некоторые довольно специфические элементы присущие только разгонным материнским платам.

(1) Сокет процессора – один из основных элементов материнской платы

В сокет устанавливается процессор и очень важно, чтобы сокет процессора на который он ориентирован, был совместим с сокетом на материнской плате

Под номером (0) был указан «двойной» радиатор, который отвечает за охлаждение элементов преобразователей питания процессора, встроенного графического ядра и CPU VTT. Подобные радиаторы зачастую встречаются только в материнских платах для оверклокинга. Обычные материнские платы поставляются без этого охлаждающего элемента.

(2) Слоты PCI-Express. На печатной плате данной материнской платы мы наблюдаем 3 слота PCI-Express X16 версии 3.0, эти разъёмы предназначены для установки видеокарт (либо одной, либо нескольких в режимах SLI и Cross Fire). Сюда же можно отнести и номер (3) – это также слот PCI-Express x16, но уже более старой версии 2.0. Между слотами PCI-E X16, под номером (14) размещены слоты PCI-E X1. Эти разъёмы расширения предназначены для установки устройств, не требующих большой пропускной способности шины; им вполне достаточно одной линии X1. К таким устройствам можно отнести ТВ-тюнеры, аудио и сетевые карты, различные контроллеры и многие другие.

Под номером (4) у нас указан чипсет (в данном случае Intel Z77), который скрывается под охлаждающим его радиатором. Набор системной логики содержит в себе различные контроллеры и является связывающим звеном, между управлением частью компонентов и процессором.

(5) Разъёмы для установки оперативной памяти DDR3. Эти разъёмы окрашены в чёрный и синий цвета, для установки модулей памяти в двухканальном режиме работы, что позволяет немного увеличить эффективность их работы.

(6) Батарейка CMOS-памяти. Данная батарейка питает микросхему CMOS-памяти BIOS, чтобы та не теряла свои настройки после выключения компьютера.

(8), (12) 24-pin и 8-pin разъёмы соответственно. 24-pin – это основной 24-х контактный разъём питания, через который запитано большинство компонентов материнской платы.

Под номером (9) и (10) указаны разъёмы SATA 3 (6 Гбит/c) и SATA 2 соответственно. Они вынесены на край материнской платы и выполнены в стиле разъёмов материнских плат для оверклокинга (подключение устройств сбоку для открытых стендов). Интерфейс SATA служит для подключения жёстких дисков, SSD-накопителей и приводов. В обычных материнских платах они развернуты фронтально и смещены ближе к центру, что позволяет удобно использовать их в рамках системного блока «не разгонных» систем.

Под номером (11) был обозначен довольно специфический элемент, который встречается только в материнских платах для энтузиастов – это индикатор POST-кодов. Также он отображает температуру процессора, но любит немного приврать.

(13) Задняя панель материнской платы с внешними разъёмами. В разъёмы на этой панели подключаются разнообразные периферийные устройства, такие как мышь, клавиатура, колонки, наушники, а также многие другие. Теперь когда мы прошлись по раскладке компонентов на материнской плате, можно переходить к рассмотрению отдельных блоков и параметров для выбора материнской платы. Так как данная статья является вводной, то все будет описано вкратце и уже гораздо глубже рассмотрено в отдельных статьях. Итак, поехали.

ASRock B365M-HDV

Форм-фактор: Micro ATX: 22.6 cm x8 cm
Сокет: LGA1151
Количество слотов памяти: 2
Память: DDR4, два канала, макс. 32 ГБ
Тактовая частота: 2666/2400/2133 МГц
Разъемы: 1 x PCI Express 3.0 x16
2 x PCI Express 3.0 x1
Аудио: Realtek ALC887
Сетевой интерфейс: Giga PHY Intel I219V
Поддерживаемые процессоры: 8- и 9-поколения Intel
Контроллеры накопителей: 1 x pазъем Ultra M.2 (M2_1),
6 х SATA 6 Гбит/с

Модель B365M-HDV – еще одно недорогое решение от компании ASRock. Данная системная плата рассчитана на платформу LGA1151-v2 и поддерживает процессоры Intel 8 и 9-го поколения. Эта материнская плата создана на основе системной логики Intel B365, которая по техническим параметрам является промежуточным решением между чипсетами H370 и B360.

Плата содержит 2 слота для оперативной памяти DDR4, 1 слот PCI Express 3.0 x16, 2 слота PCI-E 3.0 x1, 6 портов SATA 6 Гбит/с и 1 разъём Ultra M.2.

Отмечу наличие интерфейса PCIe Gen3 x4 Ultra M.2, который способен обеспечить передачу данных со скоростью до 32Gb/s. Также присутствует поддержка модулей SATA3 6Gb/s M.2 и совместимость с комплектом ASRock U.2 Kit, позволяющим устанавливать супербыстрые накопители SSD.

Сетевой контроллер Intel I219V обеспечивает отличную пропускную способность, уменьшает загрузку CPU и в целом повышает стабильность работы сети. За качество звука отвечает Realtek ALC887.

Для любителей большого изображения, эта материнка может предложить режим поддержки трех мониторов, который называется Triple Monitor. Вы можете одновременно использовать 3 видео-интерфейса, расположенных на задней панели и подключать к ним мониторы без установки дополнительной видеокарты.

Разъёмы

1.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

2.Имеет USB Type-C
Asus B85M-G

Gigabyte GA-Z87M-HD3

USB Type-C имеет двустороннюю ориентацию коннектора и направление кабеля.

3.имеет HDMI выход
Asus B85M-G

Gigabyte GA-Z87M-HD3

Устройства с портами HDMI или мини-HDMI могут транслировать видео и аудио высокой четкости на подключенный дисплей.

4.порты USB 3.0

Чем больше портов USB 3.0, тем больше устройств, совместимых с USB 3.0, можно подключить к компьютеру. USB 3.0 — это улучшенная версия USB 2.0, предлагающая более высокую скорость.

5.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

6.порты USB 3.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

7.порты RJ45

Порты RJ-45 используются для подключения к локальной сети. Большее количество портов увеличивает пропускную способность в пределах сети, либо даёт возможность подключения к нескольким локальным сетям. Ещё одно преимущество: не пропадает связь в случае падения одной из сетей.

8.Есть разъём TPM
Asus B85M-G

Gigabyte GA-Z87M-HD3

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.порты USB 2.0 (транзитные расширители)

Особенности чипсета «Z»

Компания Intel, которая считается пионером в области различных технологий, производит не только CPU, но и чипсеты. Совместимость данных 2 компонентов – отдельная тема. Например, малейшее несоответствие в типе сокета на материнской плате и такового у процессора заведомо приведут к неудаче.

Как и попытка соединить «заклятых врагов», ближайшего конкурента Intel, AMD, с чипсетом под «интеловский» процессор. Нужно четко понимать, что при выборе «материнки», CPU мелочей не бывает. Все должно совпасть. В отношении собственно оверклокинга или разгона производители процессоров Intel продолжают играть с пользователями в «кошки-мышки».

Когда-то «младшие братья» взрослых «Пентиумов», процессоры Intel Celeron, без проблем разгонялись почти до уровня первых. При этом стоили гораздо дешевле. Подобная процедура проделывалась и с продукцией конкурентов, AMD. Что и послужило причиной их популярности.

Постепенно, с ростом мегагерцев и усложнением компьютеров, необходимость в разгоне как таковом отпала. Прирост производительности не оправдывал затрат и риска. А выигрыш был иллюзорным. Ведь выжать из CPU, работающего на частоте 2 гигагерца и выше, какие-то жалкие 100-200 мегагерц – это смешно.
