Обзор материнской платы asus prime x470 pro

Конфигурация тестового стенда и условия тестирования

Материнская плата: MSI X470 Gaming Plus;
Процессор: AMD Ryzen 5 2600X 6-core;
Система охлаждения: Deepcool ASSASSIN II;
Термоинтерфейс: Arctic MX-2;
Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 16 Гб (8Gb*2);
Видеокарта: ASUS GeForce GTX 1070 Dual;
Блок питания: Aerocool KSAS-700W мощностью 700 Ватт;
Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
Корпус: открытый тестовый стенд;
Операционная система: Windows 8.1 x64 Pro.

Проверка материнской платы X470 Gaming Plus выполнялась в паре с 6-ядерным процессором AMD Ryzen 5 2600X. Для охлаждения процессора мы использовали проверенную временем и хорошо зарекомендовавшую себя систему воздушного охлаждения Deepcool ASSASSIN II. Биос материнской платы был обновлен до последней версии А.40, доступной на момент тестирования.

Тестовая конфигурация приняла следующий вид.

Разгон оперативной памяти и процессора, температуры CPU, VRM и PCH

Нашэкземпляр процессора AMD Ryzen 5 2600X способен разгоняться на более дорогой материнской плате X470 Gaming M7 AC до частоты 4150 МГц с увеличением напряжения. Материнская плата X470 Gaming Plus без каких-либо проблем смогла повторить этот результат, все шесть ядер процессора работали на той же частоте 4150 МГц под нагрузкой. Для этого потребовалось увеличить напряжение на процессор до 1.384 В через меню BIOS. Процессор прошел все тесты на стабильность, поэтому можно утверждать, что с разгоном AMD Ryzen 2000-й серии у X470 Gaming Plus нет никаких проблем.

Попытка разгона оперативной памяти с чипами памяти Samsung B-die на материнской плате X470 Gaming Plus позволила нам добраться до частоты в 3600 МГц. При этом мы смогли немного уменьшить задержки до 16-16-16-36, но лишь при значении Command Rate — 2T. Для сравнения, эту же оперативную память материнская плата X470 Gaming M7 AC позволила разогнать до частоты 3733 МГц с аналогичными задержками, но при Command Rate — 1T. Впрочем, даже полученный на плате X470 Gaming Plus результат разгона памяти также заслуживает уважения.

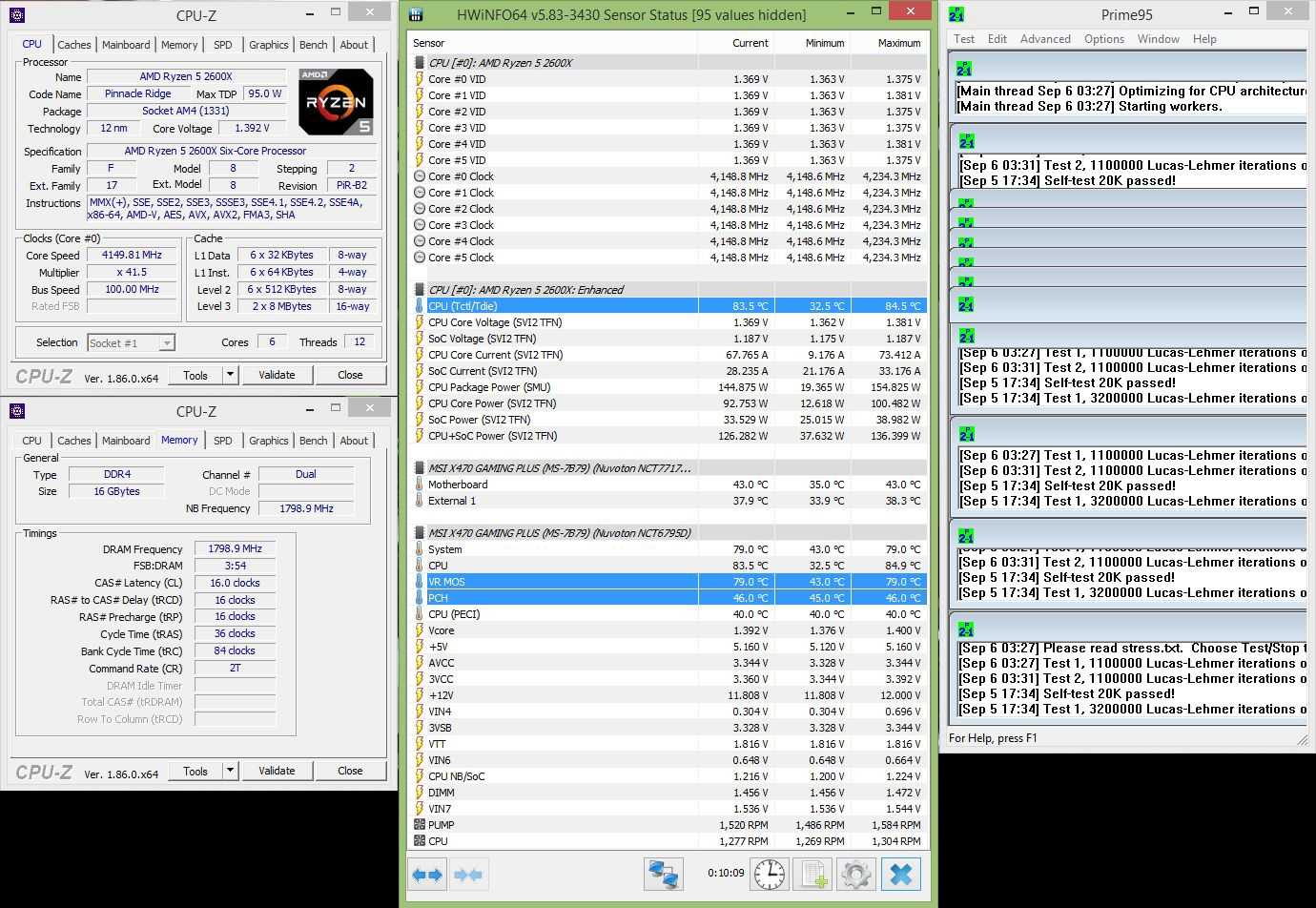

Для контрольного теста на стабильность после разгона процессора и оперативной памяти мы использовали утилиту Prime95. В качестве мониторинга была задействована программа HWiNFO64. Помимо проверки стабильности нас также интересовали и контрольные значения температур компонентов. После 10-минутной нагрузки мы получили:

максимальная температура процессора — 84,5°С;
максимальная температура чипсета — 46°С;
максимальная температура VRM зоны — 79°С.

Температура VRM зоны после разгона процессора и памяти была достаточно высока, но находилась в пределах безопасных для материнской платы температур.

ASUS TUF GAMING H470-PRO

Форм-фактор: Standart-ATX
Сокет: LGA1200
Чипсет: Intel H470
Количество слотов памяти: 4
Каналы памяти: 2
Максимальный объем памяти: 128 ГБ
Число и тип портов SATA: SATA III – 5
Количество разъемов M.2: 2
Слоты PCI-E: PCI-E x16 – 2, PCI-E x1 – 4
Разъемы на задней панели: LAN — 1, USB 3.0 – 3, USB 3.0 Type-C – 1, USB 2.0 – 2, mini Jack – 5, S/PDIF – 1, DisplayPort – 1, HDMI – 1, PS/2 – 1
Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 4, USB 2.0 (на плате) – 4, 4pin – 4
Аудио: Realtek ALC1200 (7.1)
Сетевые интерфейсы: Intel I219V – 1000 Мбит/с

А вот и еще один вариант материнской платы от ASUS. На этот раз из линейки товаров с маркировкой TUF Gaming. И здесь мы видим продукт, ориентированный уже на геймеров, как это становится ясно из названия.

Полноразмерная материнка содержит в себе набор системной логики H470. Тут есть место и двухканальному режиму оперативной памяти, которая будет работать по технологии ASUSOptiMem, и разъемам M.2 для твердотельных накопителей, в которые можно воткнуть IntelOptane. Ну и конечно, сокет тут новенький, интеловский LGA 1200.

Отдельно отмечу хорошие радиаторы на цепях питания процессорной зоны. Здесь мы видим крупные алюминиевые конструкции, призванные поглощать и рассеивать тепловыделение от десяти фаз питания, которые ведут на центральный юнит всей системы. Впрочем, эти два радиатора не связаны между собой теплопроводящей трубкой. Такая конструкция будет сдавать, если поставить какой-нибудь Core i9 и убрать ограничение по мощности. Но все остальное не доведет температуру мосфетов до критической.

Еще здесь имеется отличная звуковая подсистема, основанная на чипе Reatel ALC1200, которая в сочетании с Hi-End транзисторами выдает вполне приличный звук.

В общем, TUF Gaming H470-PRO – это среднего уровня материнская плата на современном чипсете, заточенная под игровые сборки на основе процессоров Intel из десятого поколения.

Результаты производительности

Для оценки производительности системы, собранной на базе платы X470 Gaming Plus, мы использовали следующий набор бенчмарков:

Aida64 (Memory Benchmark);
CPU-Z Benchmark;
Geekbench 4;
Cinebench R15;
Corona 1.3;
x.265 Benchmark.

В графиках присутствуют результаты системы, работающей в дефолтном состоянии и с настройками BIOS по умолчанию, а также с разгоном процессора и оперативной памяти:

1) частота процессора Ryzen 5 2600X на авто, все технологии динамического ускорения ядер на авто, частота памяти на 2133 МГц с таймингами 15-15-15-36-1Т;
2) разгон процессора Ryzen 5 2600X до частоты 4150 МГц, разгон памяти Samsung B-die до частоты 3600 МГц с таймингами 16-16-16-36-2Т.

Во всех используемых нами тестовых пакетах эффект от разгона процессора и оперативной памяти заметен невооруженным глазом. А это означает, что возможности разгона на X470 Gaming Plus присутствуют отнюдь не для галочки.

ASUS TUF GAMING H470-PRO (WI-FI)

Форм-фактор: Standart-ATX
Сокет: LGA1200
Чипсет: Intel H470
Количество слотов памяти: 4
Каналы памяти: 2
Максимальный объем памяти: 128 ГБ
Число и тип портов SATA: SATA III – 5
Количество разъемов M.2: 3
Слоты PCI-E: PCI-E x16 – 2, PCI-E x1 – 4
Разъемы на задней панели: LAN — 1, USB 3.0 – 3, USB 3.0 Type-C – 1, USB 2.0 – 2, mini Jack – 5, S/PDIF – 1, DisplayPort – 1, HDMI – 1, антенные разъёмы – 2, PS/2 – 1
Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 4, USB 2.0 (на плате) – 4, 4pin – 4
Аудио: Realtek ALC1200 (7.1)
Сетевые интерфейсы: Intel I219V – 1000 Мбит/с

И под конец всего обзора хочу рассказать о варианте ASUS TUF GAMING H470-PRO c Wi-Fi шесть на борту.

Да, ASUS сделал ход конем и выпустил сразу две материнские платы, различающиеся только наличием/отсутствием Wi-Fi. Решение спорное, но об этом я рассуждать не планирую – оставлю свою комментарии при себе. А вот еще раз пройтись по содержимому, разведенному на текстолите c несколькими омеднёнными слоями, и, так сказать, закрепить пройденный материал, я не против.

Что характерно, рассуждая о защите зоны VRM, я забыл рассказать о радиаторе, который может прикрыть твердотельный накопитель, подключенный в нижний разъём М.2. Решение стандартное, на не применяющееся на материнских платах начального ценового сегмента.

Кроме того, упоминания заслуживает еще и сетевой Ethernet-контроллер. Это фирменный Intel I219-V, к которому ASUS добавил еще и специальную утилиту, которая дополнительно обрабатывает сетевой трафик от различных приложений и выставляет оптимальные приоритеты, дабы избежать перегрузки интерфейса. Ну и конечно, сюда же отнесем Wi-Fi шесть модуль, способный работать на скорости два и шесть десятых гигабита в секунду.

В общем, TUF GAMING H470-PRO c Wi-Fi, как мне кажется, ориентируется больше на геймеров, которые предпочитают онлайновые игры.

AsRock H470 Phantom Gaming 4

Форм-фактор: Standart-ATX
Сокет: LGA1200
Чипсет: Intel H470
Количество слотов памяти: 4
Каналы памяти: 2
Максимальный объем памяти: 128 ГБ
Число и тип портов SATA: SATA III – 6
Количество разъемов M.2: 3
Слоты PCI-E: PCI-E x16 – 2, PCI-E x1 – 3
Разъемы на задней панели: LAN — 1, USB 3.0 – 3, USB 3.0 Type-C – 1, USB 2.0 – 2, mini Jack – 3, DisplayPort – 1, HDMI – 1, антенные разъёмы – 2, PS/2 – 1
Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 4, USB 2.0 (на плате) – 4, 4pin – 4
Аудио: Realtek ALC1200 (7.1)
Сетевые интерфейсы: Intel I219V – 1000 Мбит/с

Intel H470 это предтоповый набор системной логики, который имеет только одно важное отличие от четыреста девяностого чипсета – здесь нет возможности разгонять процессоры. А в остальном различия минимальны

Но все производители не по одному разу отметились, создавая по несколько материнских плат в соответствии с трендом. Не стал исключением и ASRock – H470 появились в четырёх популярных сериях тайваньской компании.

Самой дешёвой из них стала Phantom Gaming 4 – полноразмерная плата из линейки, ориентированной, как следует из названия, на геймеров. Что же может предложить поклонникам игр и процессоров Intel без пяти минут топовый чипсет?

Как выяснилось, не особо много, но то, что попалось мне на глаза вызывает уважение. Для начала отмечу хорошее питание, подаваемое на процессорную зону с десяти фаз. Причем, пассивным охлаждением накрыты обе части VRM. Таким образом все мосфеты надежно защищены от перегрева. ASRock заявляет, что своей фирменной технологией Base Frequency Boost способно выжимать максимум из процессоров Intel, даже без отпущенного множителя. Естественно, что TDP при таком псевдоразгоне доходит до ста двадцати пяти ватт и выше.

Еще одна реализованная фишка – поддержка технологии Optane, которая использует SSD в качестве ускорителя, кешируя данные часто запускаемых программ и файлов в чипах твердотельника Intel. И это обеспечивает значительное ускорение, если в качестве основного накопителя используется медленный жёсткий диск. Впрочем, слотов M.2 на материнке Phantom Gaming два, и никто не мешает использовать твердотельные накопители на шине PCIe третьей версии, которая обеспечивает скорость до тридцати двух Гигабит в секунду.

Ну и последнее, за что все-таки стоит отличать плату ASRock от конкурентов, это реализованная в полной мере поддержка Wi-Fi 6. В комплекте с материнкой идет пара антенн, но почему-то нет модуля 802.11ac, который предлагается приобретать отдельно и подключать в специально сделанный M.2 разъем Key E.

Если вы можете найти применение всему функционалу, который я вам расписал, то материнская плата H470 Phantom Gaming 4 станет надёжной основой для производительной и интересной сборки.

Возможности UEFI BIOS

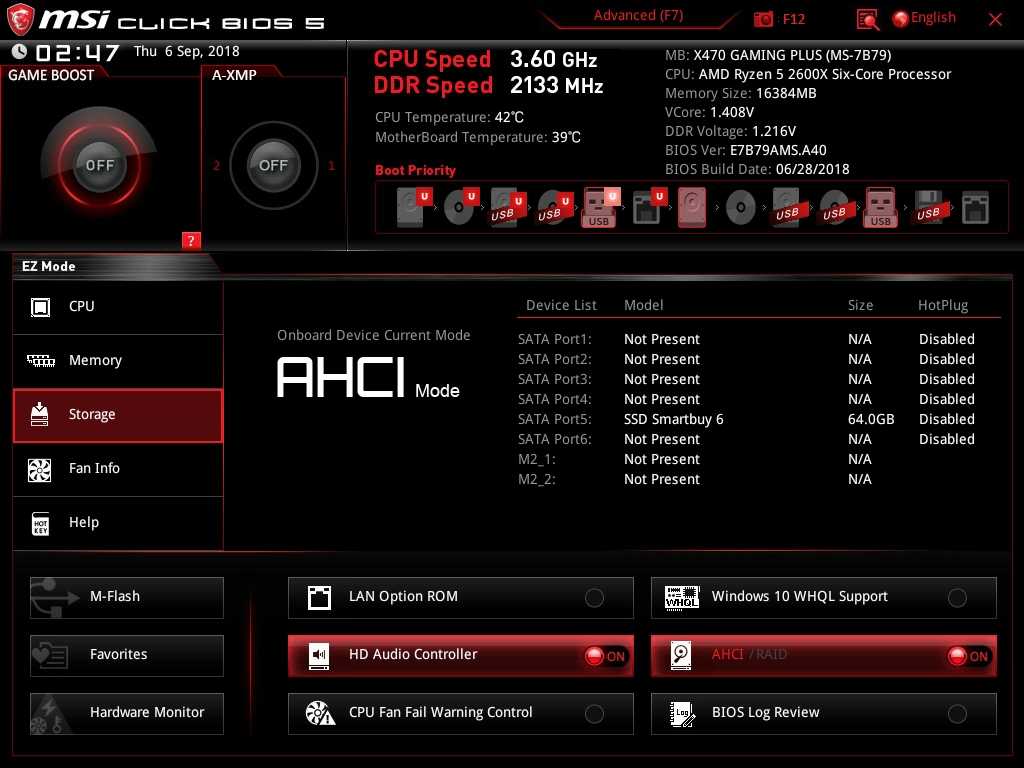

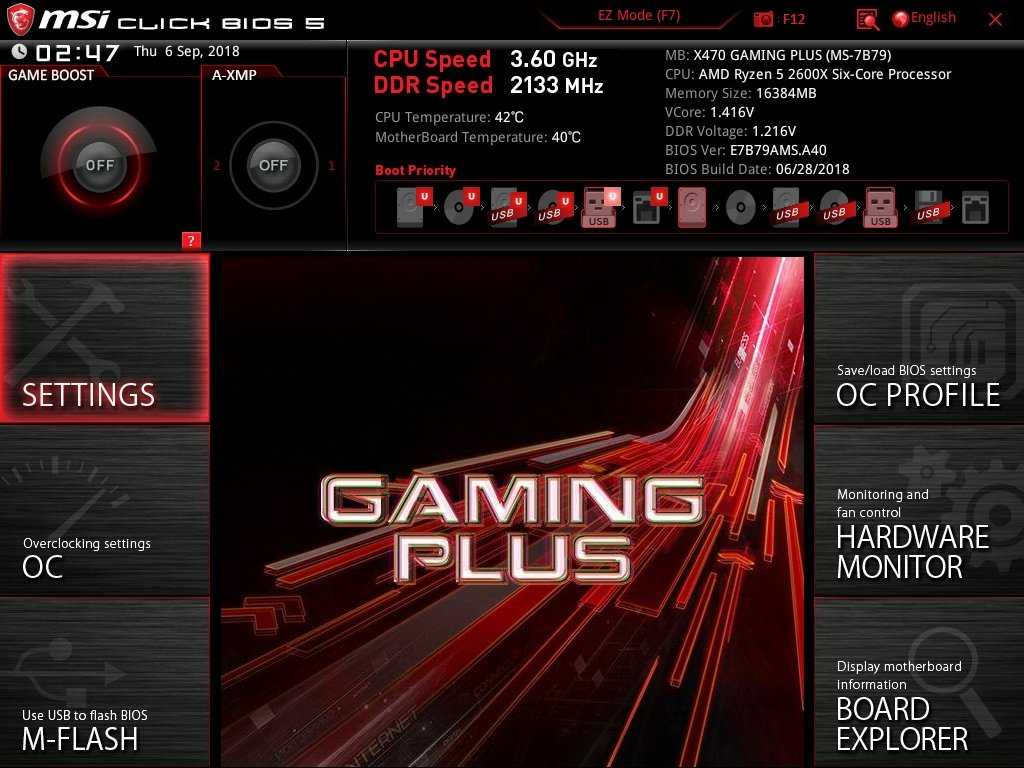

При входе в BIOS материнской платы X470 Gaming Plus пользователя встречает оболочка Click BIOS 5 с красно-черным оформлением. Интерфейс, как и полагается, разделен на начальные и продвинутые настройки, переключение между которыми выполняется с помощью клавиши F7.

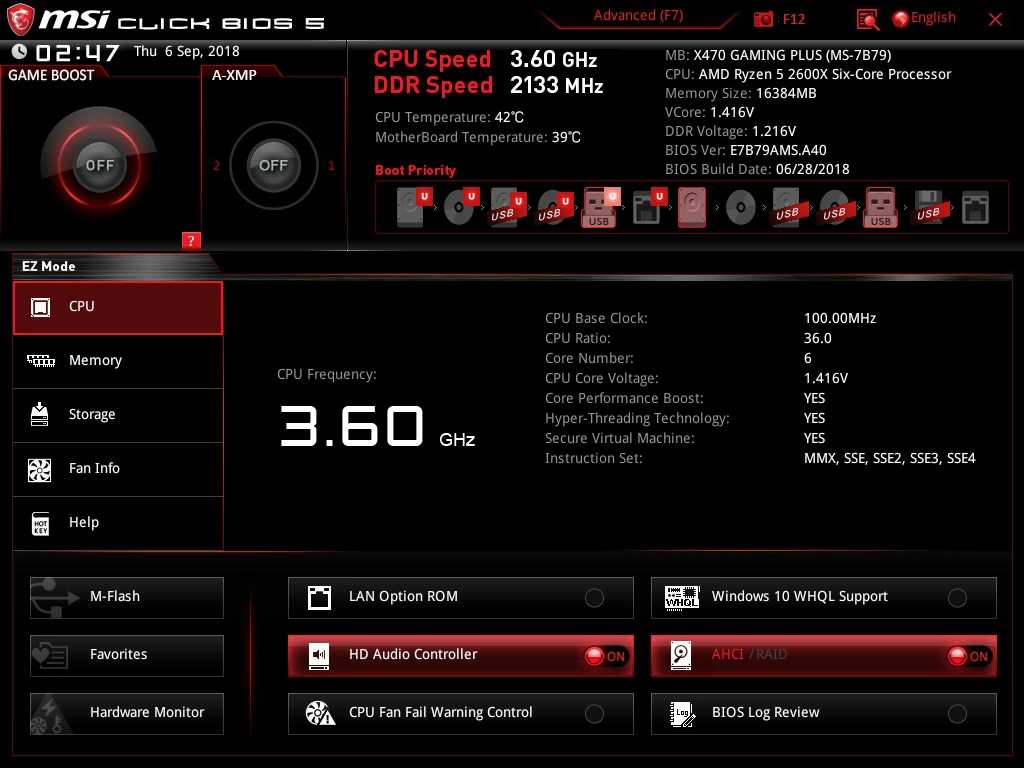

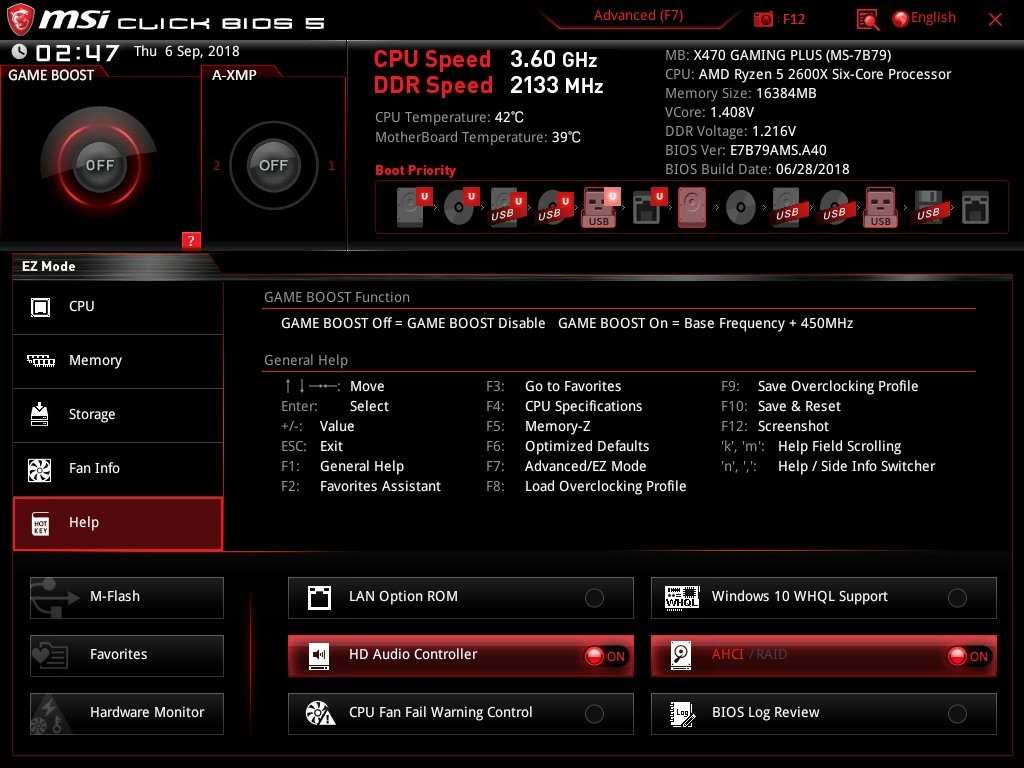

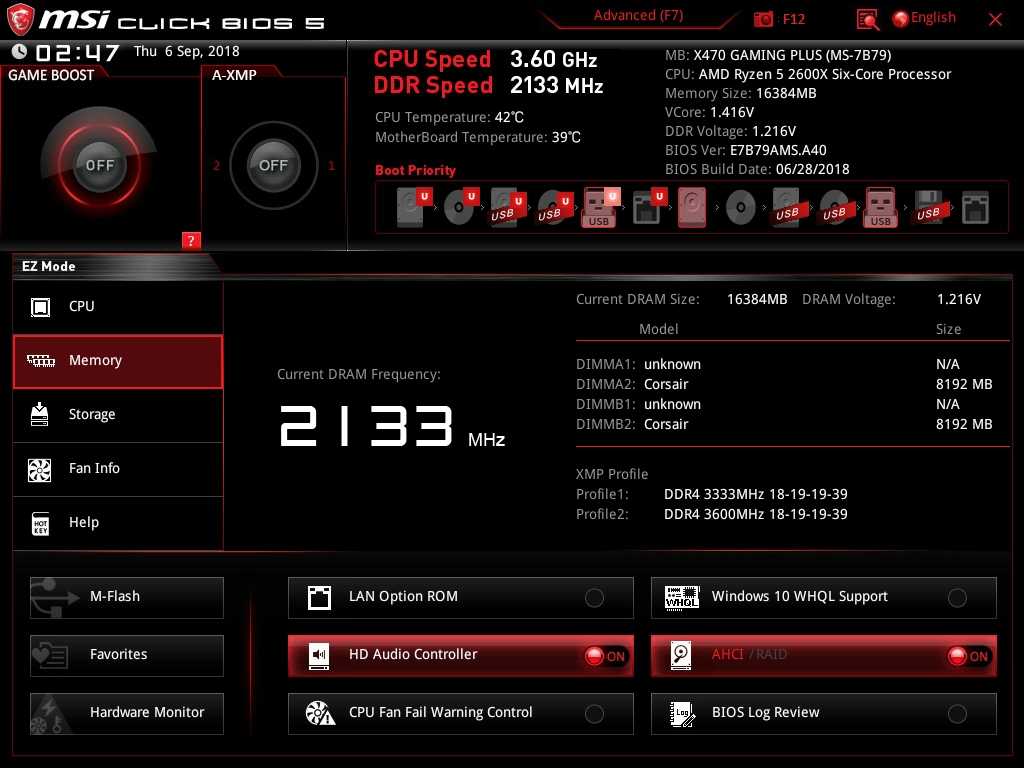

В режиме «EZ Mode» акцент сделан на подачу информации, поэтому количество изменяемых параметров невелико. Чтобы получить доступ ко всем настройкам BIOS, пользователь должен переключиться на интерфейс «Advanced».

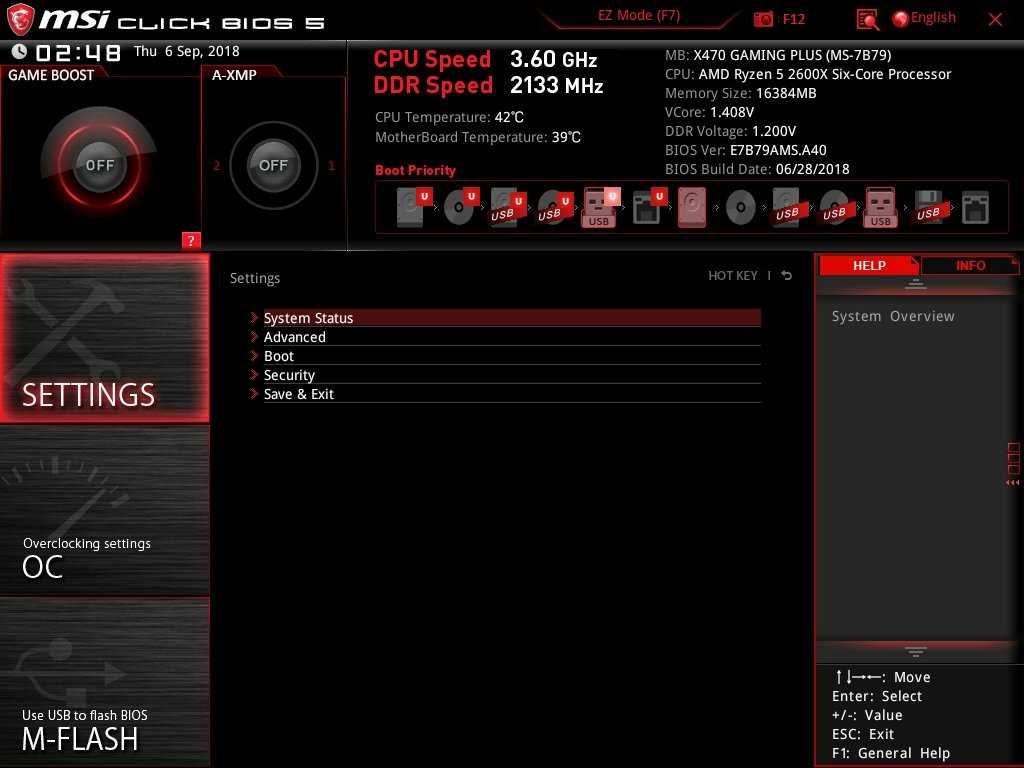

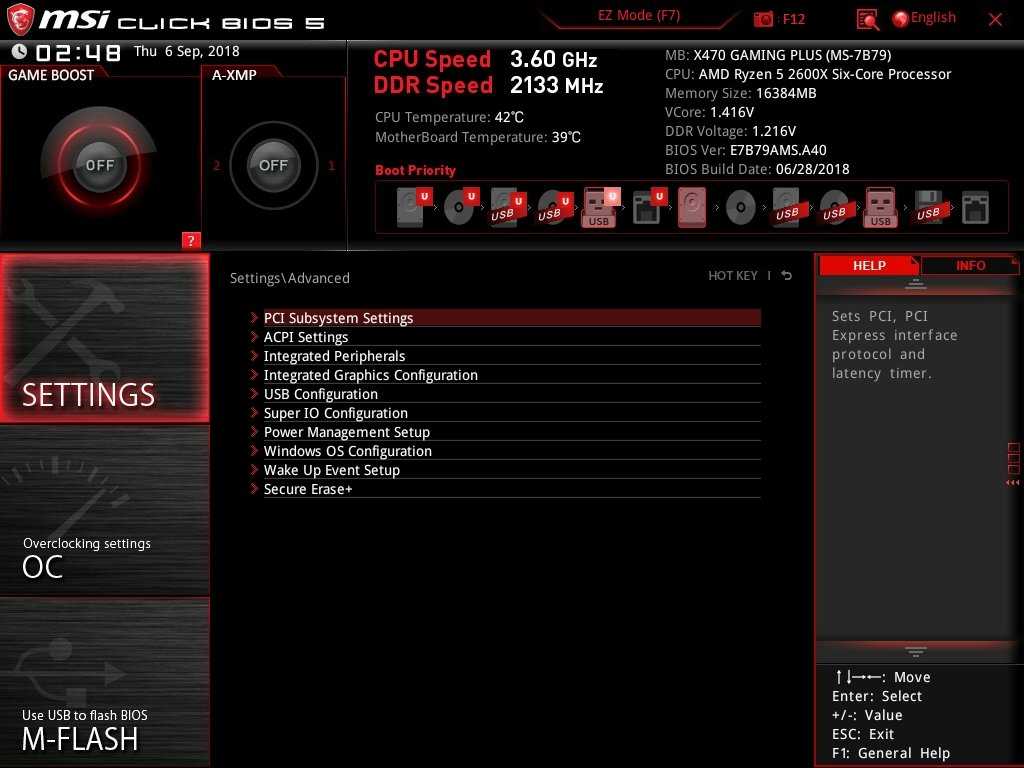

В интерфейсе «Advanced» все настройки материнской платы поделены на шесть разделов согласно тематической группировке. Первый раздел «Settings» включает в себя настройки общего характера. В частности, здесь пользователь найдет опции для периферии, накопителей, условий работы самой материнской платы.

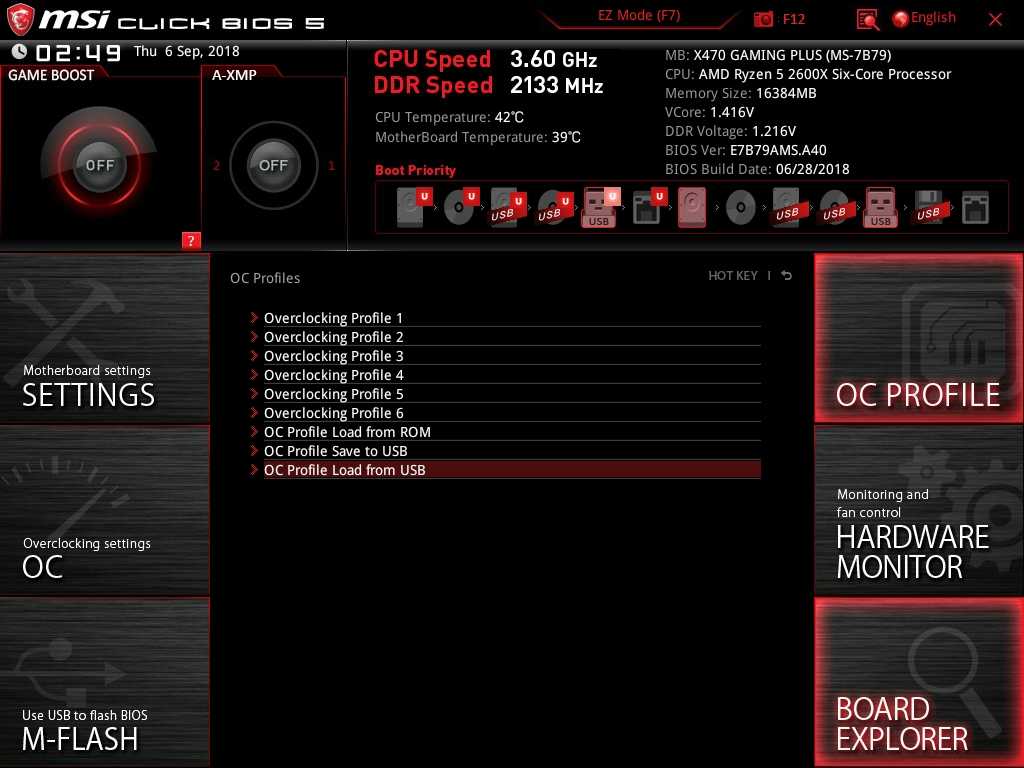

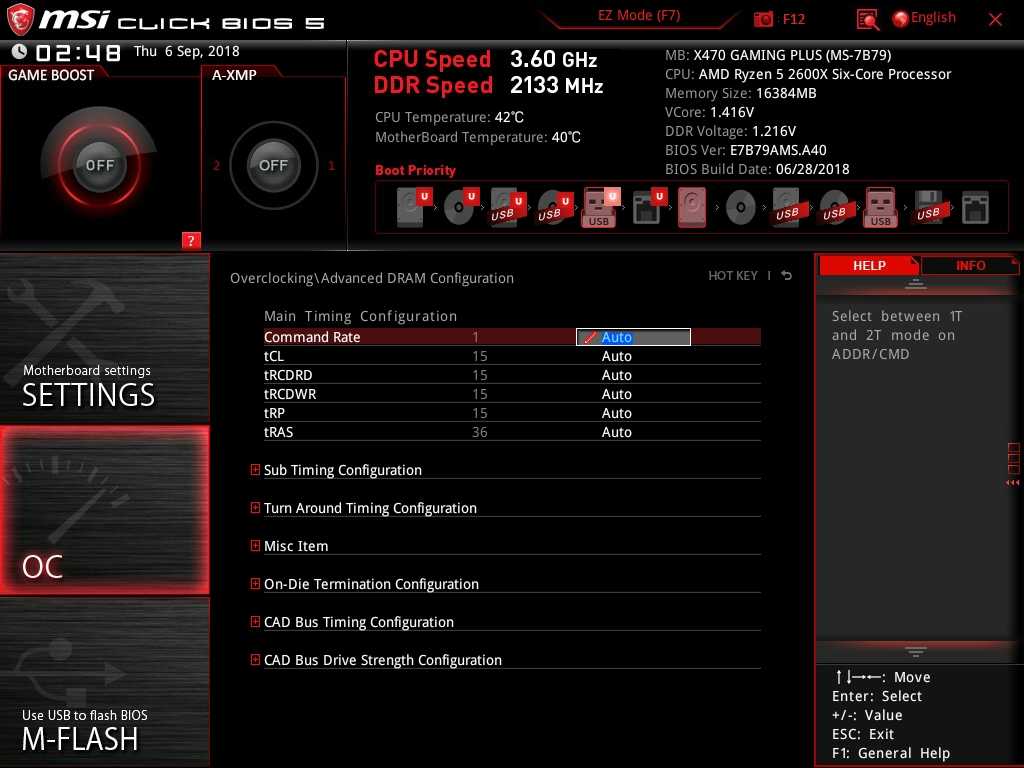

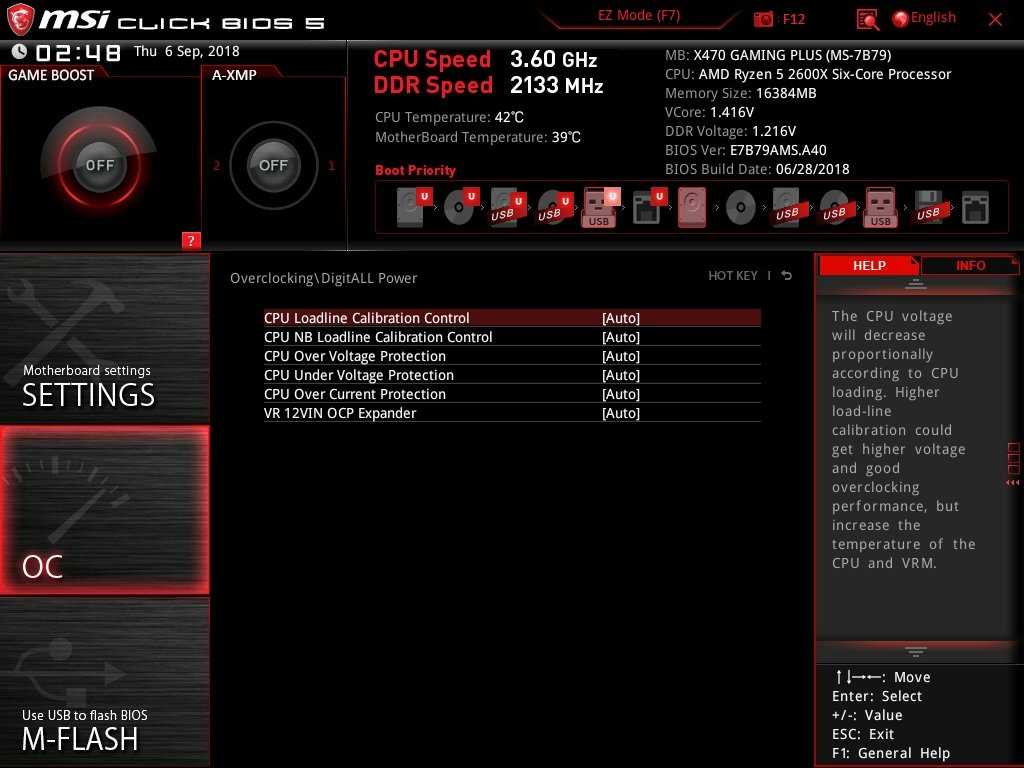

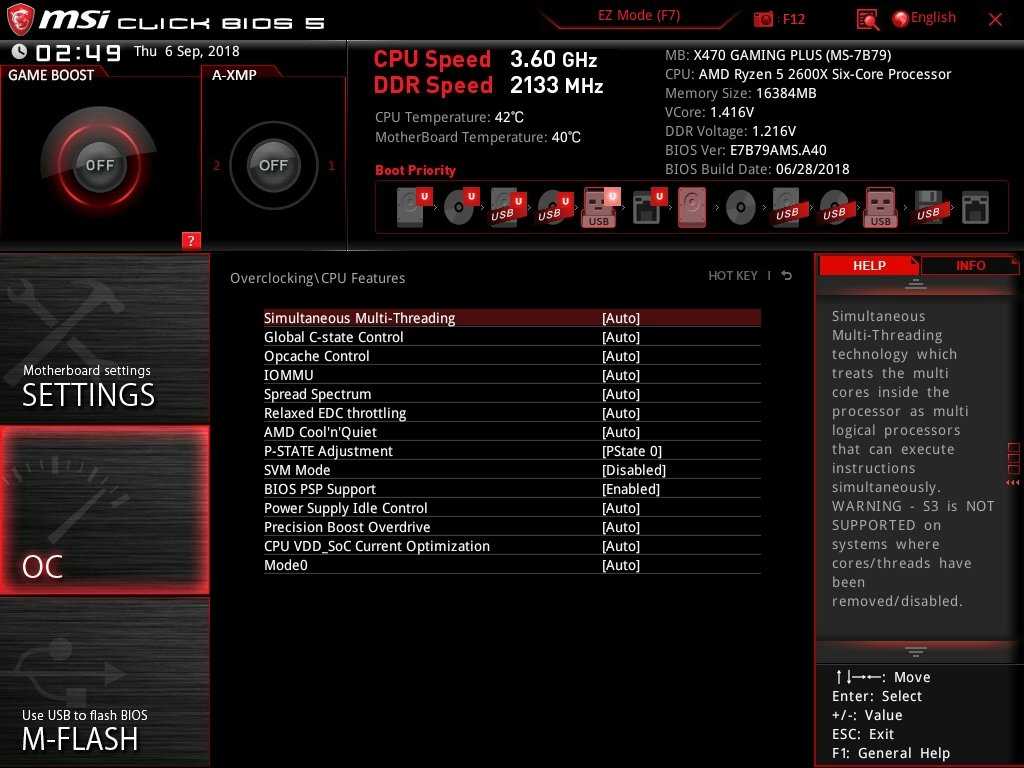

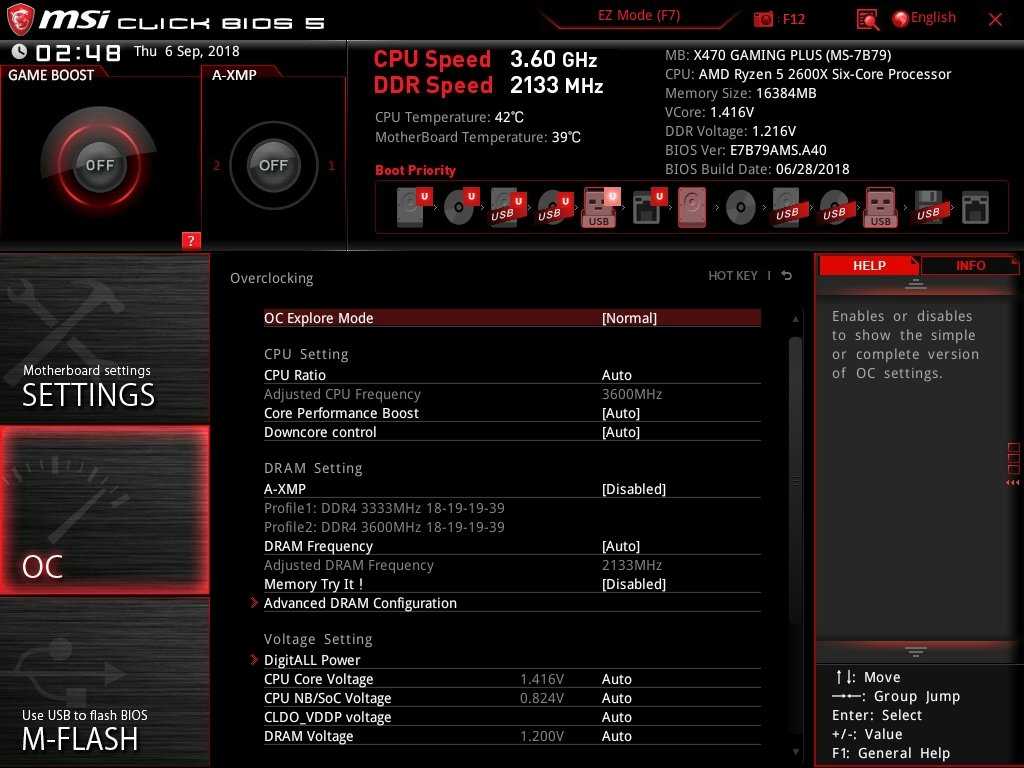

Все настройки, которые прямо или косвенно могут увеличить производительность системы, сгруппированы в разделе «ОС».

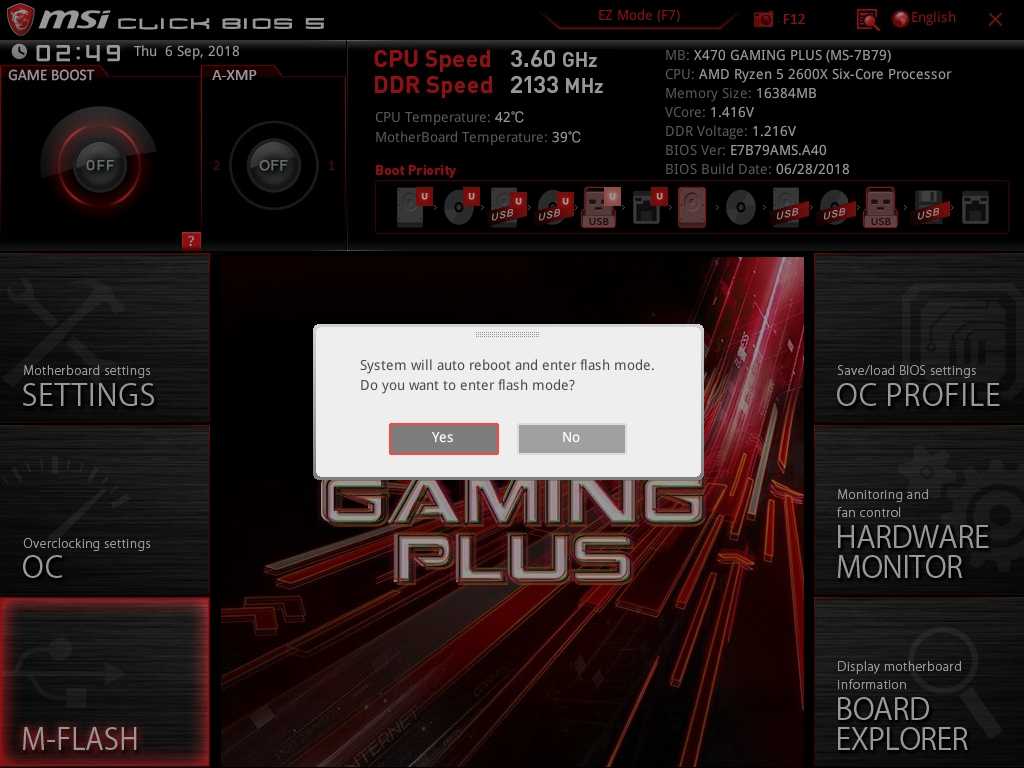

Для обновления прошивки BIOS предусмотрен раздел «M-Flash». В следующем пункте меню под названием «ОС Profile» присутствует возможность сохранения, загрузки, импорта и экспорта настроек BIOS.

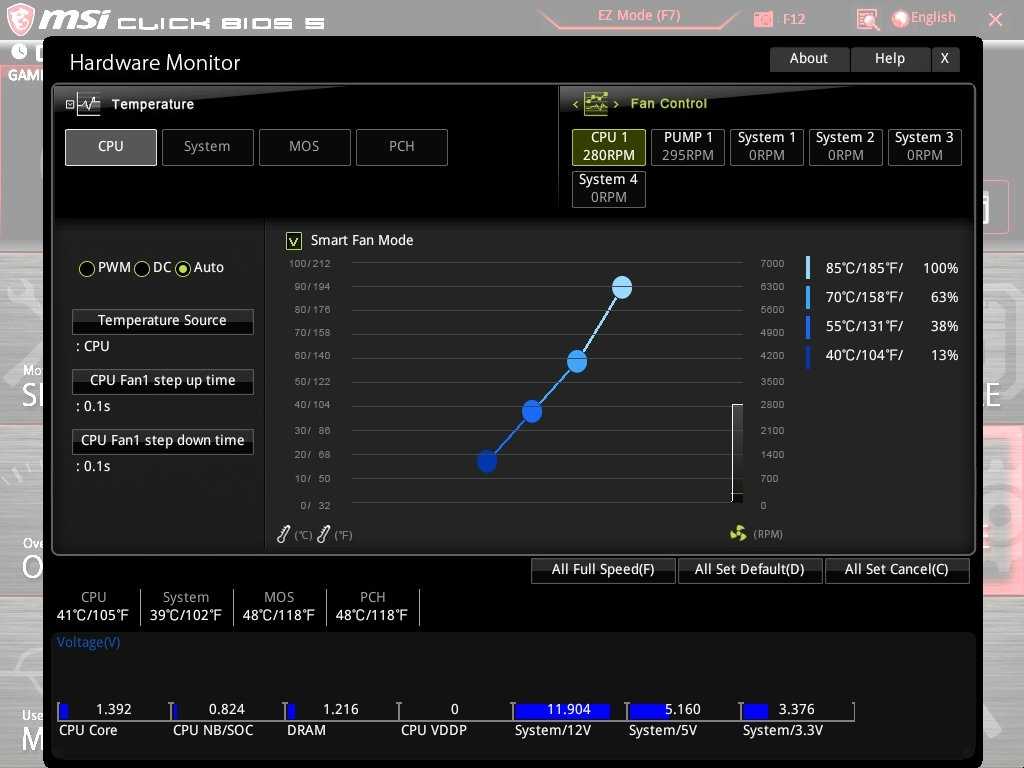

Для тонкой настройки систем охлаждения служит раздел «Hardware Monitor». Кроме управления работой вентиляторов в нем также заложена и функция мониторинга ключевых температур и напряжений. Последний раздел «Board Explorer» представляет собой схематическое изображение самой материнской платы с возможностью получения информации об используемых слотах, портах и разъемах.

Gigabyte X570 Aorus Master: лучшая материнская плата AMD X570 формата High-End

Есть небольшая группа материнских плат, которая обойдется вам в 27-30 000 рублей: ASRock X570 Phantom Gaming X, Gigabyte X570 Aorus Master, MSI MEG X570 Ace Gaming и ASUS ROG Crosshair VIII Hero (с Wi-Fi или без). Gigabyte X570 Aorus Master впечатляет, прежде всего, надежной подсистемой питания, обыгрывая всех вышеперечисленных претендентов. К тому же данная материнка поставляется со свежим и интуитивно-понятным BIOS’ом, который поддерживает Ryzen’ы третьего поколения прямо «из коробки».

Наш альтернативный вариант в лице ASUS ROG Crosshair VIII Hero не менее хорош, а потому, если встанет вопрос выбора между «Гигабайтом» и «Эйсусом», ключевым параметром станет скорее внешний вид, а не техническое оснащение. В любом случае, вне зависимости от модели, выбор одной из этих плат будет правильным решением.

	Gigabyte X570 Aorus Master	ASUS ROG Crosshair VIII Hero
Цена	28 000 рублей	29 000 рублей
Форм-фактор	ATX	ATX
Чипсет	AMD X570	AMD X570
Разъем CPU	AM4	AM4
Рекомендован для	2nd / 3rd Gen AMD Ryzen	2nd / 3rd Gen AMD Ryzen
Оперативная память	DDR4 до 4400 МГц	DDR4 до 4800 МГц
Количество слотов и максимальная емкость оперативной памяти	4 планки DIMM в двухканальном режиме \| до 128 Гбайт	4 планки DIMM в двухканальном режиме \| до 128 Гбайт
Кол-во портов PCI-E 4.0 x16 \| x1	3 \| 1	3 \| 1
Количество портов SATA 6 Gb/s	6	8
Поддержка режимов SATA RAID	0-1-10	0-1-10
Поддержка накопителей NVMe M.2	3	3
USB-порты	4x USB 3.2 Gen 2 2x USB 3.2 Gen 14x USB 2.0	8x USB 3.2 Gen24x USB 3.2 Gen14x USB 2.0
Разъемы для мониторов	—	—
Аудио	8-канальный звук \| порты для микрофона и наушников \| оптический цифровой выход	8-канальный звук \| порты для микрофона и наушников \| оптический цифровой выход
Поддержка режима SLI \| CrossfireX	есть \| есть	есть \| есть
UEFI-интерфейс BIOS	есть	есть
