Intel® z370 chipset

Intel Core i9-10900K — тестовая настройка

Чтобы обеспечить честное тестирование Intel Core i9-10900K, мы сохранили нашу тестовую установку максимально стабильной. Это спецификация:

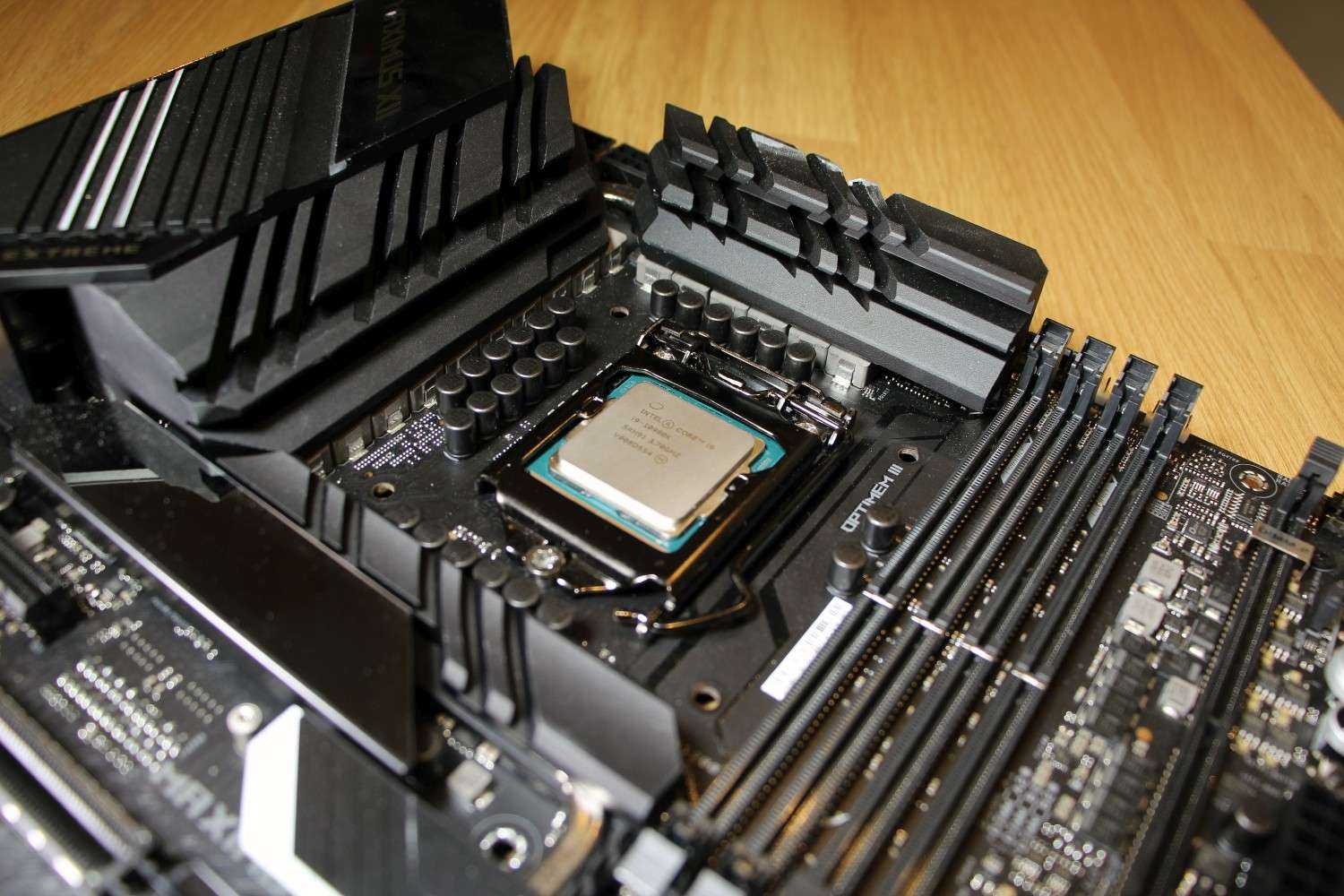

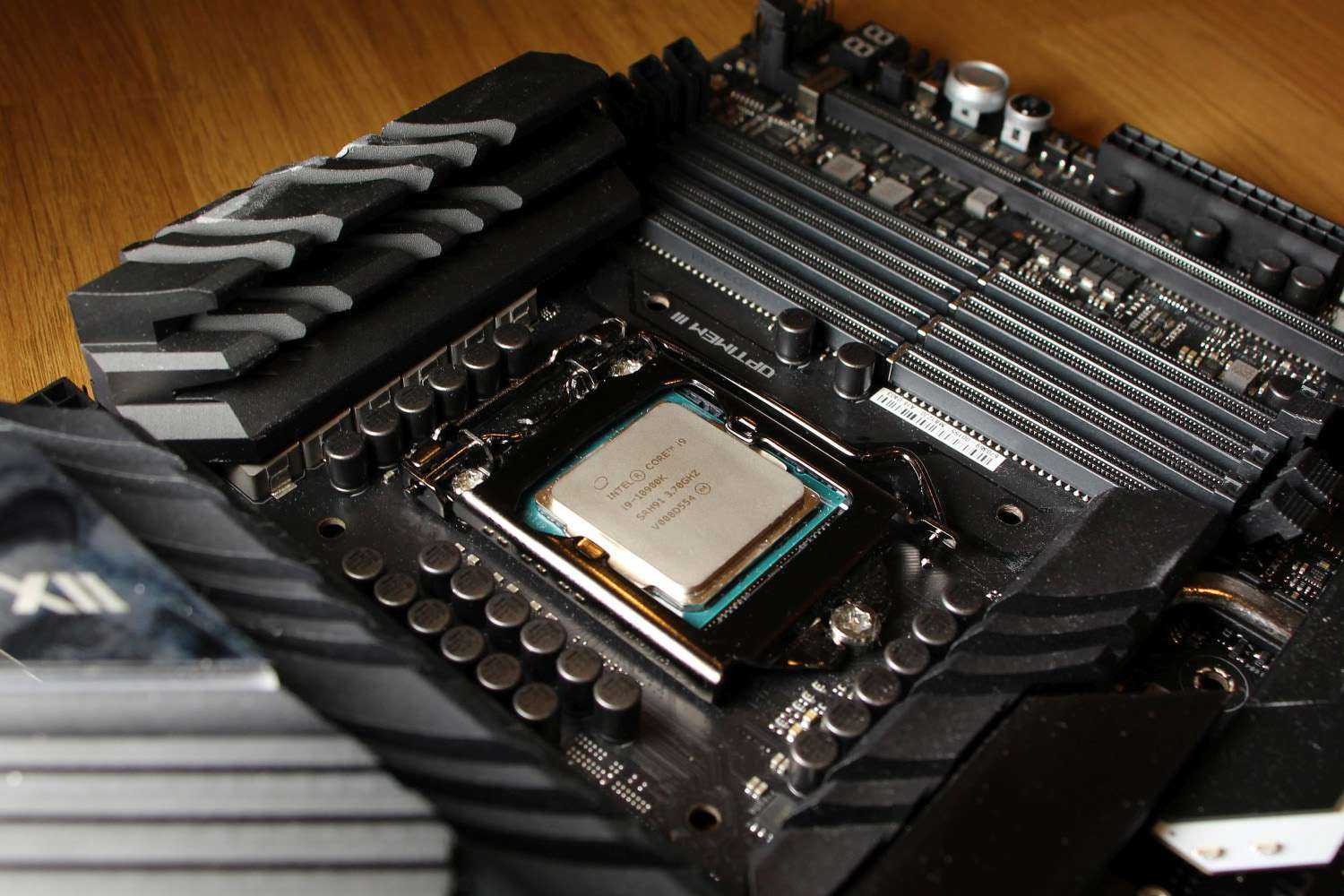

• Материнская плата: Asus ROG Maximus XII Extreme
• Графический процессор: Nvidia GeForce RTX 2080 Ti
• Кулер: Corsair Hydro Series H150i Pro RGB 360мм жидкостный кулер
• Блок питания: Fractal Design Essence, 600 Вт
• SSD: Seagate Barracuda 510 500 ГБ
• ОС: Windows 10 Pro 64-битная

Эталонное программное обеспечение также важно. Мы выбрали Geekbench, Cinebench и PC Mark 10 — тесты, которые будут проверять рабочие задачи, повседневные вычисления и обычные офисные приложения

Для игр мы выбрали Shadow of the Tomb Raider, Ghost Recon: Wildlands и The Division 2 — современные жесткие игры, которые будут предъявлять высокие требования к оборудованию. Мы выбрали Dirt Rally, чтобы представить менее интенсивное название. Мы также использовали Civilization 6, которая имеет специальный тест процессора.

Игры были протестированы на 1080p, 1440p и 4K и на самых высоких графических настройках. Исключением здесь является Civilization 6 — его тест AI был проведен на 4K.

Также имейте в виду, что смена процессора — это не единственное, что повлияет на игровую производительность — обновления драйверов также имеют существенное значение.

MSI B360 GAMING ARCTIC

Поддерживая и расширяя ассортимент материнских плат серии ARCTIC, компания MSI остается оплотом любителей оригинальных решений, желающих собрать систему в белоснежном сеттинге. В случае с MSI B360 GAMING ARCTIC несложно догадаться на каком именно чипсете основана эта полноформатная модель, принадлежащая линейке Performance Gaming.

Кроме контрастной платы можно сразу отметить крупные радиаторы на чипсете и всех силовых элементах. Слот для скоростных накопителей M.2 здесь один, дополнительное охлаждение не предусмотрено. В центральной части PCB легко рассмотреть 6-контактный разъем для подключения дополнительного питания на слотах PCI Express. Казалось бы, здесь то уж майнинг ни при чем, но случаи разные бывают. Сегодня ты играешь джаз, а завтра…

MSI основательно подготовилась к анонсу новых чипсетов для Coffee Lake, предложив сразу почти три десятка разноплановых моделей. В линейках Performance Gaming и Arsenal Gaming ожидаемо максимальный акцент для устройствах c чипсетом Intel B360, а вот в серии PRO – запредельная концентрация плат на Intel H310.

Свои решения также представили другие участники рынка материнских плат, потому желающим обзавестись относительно недорогой платформой для процессоров Core 8-го поколения будет из чего выбирать. По возможности постараемся облегчить этот нелегкий процесс, исследовав на практике возможности и особенности работы моделей на новых PCH.

Типы сетевых карт по способу подключения

Ранее мы немного затрагивали тему подключения адаптеров. Разберём её более подробно. Разделить все подобные устройства можно на три больших вида: интегрированные, внутренние и внешние.

Интегрированные или встроенные

Наверное, самый распространённый вид. Представляют собой смонтированные на материнской плате чипы. Соответственно, на заднюю панель выведены все необходимые разъёмы. Большинство современных материнских плат поставляется с таким типом сетевых адаптеров. Стоит отметить, что модули Wi-Fi тоже являются сетевыми картами для компьютера, однако, их обычно так и называют — «модуль Wi-Fi», конечно, если он не интегрирован.

Внутренние сетевые карты PCI и PCI-E

Эти устройства представляют собой отдельные платы, которые монтируются в определённые разъёмы или шины. Наиболее часто встречающиеся − это PCI и PCI-E. Первый форм-фактор постепенно устаревает и уступает место PCI-E. Но всё же такие карты ещё можно встретить на рынке. PCI-E могут иметь различную длину. Но при указании характеристик этот параметр обычно отбрасывается, так как стандартизирован.

PCI и PCI-E отличить легко Стоит отдельно упомянуть о стандарте PCMCIA. Эта спецификация разрабатывалась как модуль расширения и очень широко применялась в ноутбуках прошлых лет. С её помощью можно было подключать не только сетевые карты, но и множество видов другого оборудования. На сегодняшний день этот стандарт практически не поддерживается.

Внешние сетевые карты USB

Относительно новое веяние на рынке адаптеров. Представляет собой внешнее устройство, подключение к порту USB. Внешне походит на флешку. Все микросхемы спрятаны в аккуратный корпус. В самом простом случае может иметь один разъём формата RJ-45. Очень удобный и компактный вид сетевой карты.

Комплект поставки

Плата поставляется в коробке средних габаритов с крупной фотографией, названием модели и логотипом AURA Sync на передней панели.

Вместе с устройством предлагается набор документации, диск с драйверами и ПО, два интерфейсных кабеля SATA, заглушка на заднюю стенку корпуса, стойки и крепление для накопителей M.2, приспособление CPU Installation Tool для удобной установки процессора в разъем, а также Q-Connector для простого подсоединения управляющих кнопок и индикаторов.

Приятно было увидеть в комплекте с платой мост SLI HB Bridge для объединения пары видеокарт серии GeForce GTX 10xx. Неожиданным дополнением оказался дополнительный металлический кронштейн для крепления 40/50-миллиметрового вентилятора в области элементов VRM. В качестве бонуса также предлагается купон с 20%-ной скидкой на продукты из ассортимента CableMod.

Intel Core i9-10900K — энергопотребление и тепло

На холостом ходу испытательная установка с i9-10900K потребляла 74 Вт. Это неплохое начало — чуть больше, чем у i9-9900K, но ниже Ryzen 9 3900X.

Ситуация изменилась, когда десятиядерный высокопроизводительный чип Intel начал выполнять тесты. В Cinebench i9-10900K помог вытащить 284 Вт из сети, что на 50 Вт больше, чем чип Ryzen.

В тесте Cinebench с нашим кулером Corsair Hydro H150i пиковая температура процессора 79 ° C была абсолютно хорошей. В стресс-тесте чип нагрелся до 91 ° C, но с этим все еще легко справиться, если использовать хороший кулер, особенно потому, что лишь немногие приложения будут работать все ядра ЦП при 100% нагрузке в течение длительных периодов времени.

Общая информация

1.Легко разгоняется
Asus Prime Z270-A

Asus Prime Z270-K

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

2.Легко сбрасывать BIOS
Asus Prime Z270-A

Asus Prime Z270-K

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

3.имеет Wi-Fi
Asus Prime Z270-A

Asus Prime Z270-K

Устройство может подключаться к Wi-Fi.

4.Поддержка форсированной зарядки через USB
Asus Prime Z270-A

Asus Prime Z270-K

Эта функция позволяет заряжать устройства (смартфоны, планшетники) быстрее чем через обычный USB-порт. Некоторые реализации позволяют заряжать устройства, даже если компьютер находится в режиме сна или выключен.

5.мульти-ГПУ

4

2

Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.

6.Есть Bluetooth
Asus Prime Z270-A

Asus Prime Z270-K

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

7.Поддержка турбо-режима USB.
Asus Prime Z270-A

Asus Prime Z270-K

Этот режим предлагает более высокую скорость передачи данных через USB, сравнимую со скоростью внешнего жёсткого диска.

8.Интерфейс 802.11ac WiFi
Asus Prime Z270-A

Asus Prime Z270-K

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

9.поддерживает Wi-Fi 6 (802.11ax)
Asus Prime Z270-A

Asus Prime Z270-K

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

Фирменные утилиты

Большинство возможностей по настройке возложено на программу Ai Suite3.

Dual Intelligent Processor 5 представляет возможности по разгону процессора, регулировке напряжений, настройке режимов работы вентилятора.

Интеллектуальная система настройки может все сделать за вас. Для этого нажимаем кнопку 5-Way Optimization. В пять этапов вся система настроиться автоматически после соответствующего тестирования всех параметров.

На первом этапе выяснит возможности работы процессора на повышенных частотах и отрегулирует напряжения, в зависимости от температурных показателей. При неудачных настройках компьютер перезагрузится и утилита продолжит работу.

На втором шаге определит оптимальные значения вращения вентиляторов. В случае нашего тестового стенда без нагрузки вентиляторы СВО полностью останавливались, и тестовый стенд был полностью бесшумным.

На третьем этапе настраивается режим энергосбережения.

На следующем этапе настраивается Digi+ VRM для стабильности системы при разгоне.

И в завершении выводится репортаж о всех сделанных настройках.

Далее снизу, возле панели задач будет выведено всплывающее окно с возможностью быстрого переключения между тремя варианта предустановок: стандартный, оптимальный, экстремальный. И вы сможете оперативно переключатся в зависимости от выполняемых задач.

Еще одна интересная утилита – это Turbo LAN. Она осуществляет мониторинг сетевого трафика, оптимизирует его работу в зависимости от различных сценариев работы, выводит график работы, в том числе и на виджете рабочего стола.

Удобная утилита EZ Update проверит доступные обновления, в том числе и BIOS, выполнит загрузку и обновление.

Утилита AURA представляет расширенные настройки подсветки линии аудиотракта и подключенной RGB ленты.

Программа DTS Audio автоматически определяет сопротивление подключенной гарнитуры и настраивает мощность усилителя. Также в этой программе можно включить объемное виртуальное звучание. Прослушивание музыкальных композиций показало высокое качество воспроизведения, сравнимое c дискретными звуковыми картами уровня ASUS Xonar DX, которые мы используем для тестов гарнитур и колонок.

Стоит ли покупать Intel Core i9-10900K?

Intel Core i9-10900K очень быстр, когда дело доходит до однопоточных задач и основных рабочих приложений — его результаты в Cinebench, Geekbench и PC Mark 10 доказывают, что он лучше, чем его ключевой конкурент AMD здесь.

В играх это не так уж и сложно, с хорошим результатом, когда мощность процессора ценится и опережает AMD примерно в половине тестов — но он никогда не доминирует и никогда не опережает дешевле 10го Gen чипсы.

Этот чип не обязательно предназначен для игр или повседневных вычислений, хотя этот десятиядерный зверь, вероятно, будет использоваться в системах, где жизненно важна производительность, создание контента и жесткое программное обеспечение. И в этих тестах чип Intel либо отставал от более старого, более дешевого чипа AMD, либо только догонял.

Хотя Intel сохраняет лидерство в PC Mark 10, даже здесь AMD продемонстрировала, что может преуспеть в более жестких рабочих нагрузках.

Есть проблемы и за пределами тестов. Чип Intel дороже, чем Ryzen 9 3900X. Чипсет Intel Z490 улучшает сетевое взаимодействие, но его ситуация с хранением и PCI-Express все еще отстает от AMD. Необходимость учитывать материнскую плату и кулер может еще больше увеличить затраты по сравнению с обновлением существующей системы AMD или ее созданием.

Архитектура Intel Skylake лежит в основе Comet Lake, но она показывает свой возраст. По слухам, архитектура AMD Zen 3 будет запущена осенью, и это почти наверняка станет еще одной многоядерной победой — и у нас даже будет соблазн подождать с Intel Rocket Lake, который, скорее всего, появится в следующем году, особенно если Ваш текущий компьютер все еще использует относительно современное оборудование.

Как обычно, Intel выделяется однопоточными рабочими нагрузками и предлагает хорошую производительность в играх, но там, где это действительно важно, этот чип не может открыть преимущество перед более дешевыми конкурентами. Хотя Comet Lake, несомненно, занимает свое место в современном компьютерном ландшафте, она не находится на этом уровне, когда используется аппаратное обеспечение AMD Zen 2

Результаты производительности

Тестировать материнскую плату Prime Z390-A мы начали дефолтными настройками BIOS. Исключением лишь стала активация профиля XMP, позволившая работать памяти из тестового стенда на штатных для нее 3600 МГц. С настройками BIOS по умолчанию Prime Z390-A удерживает процессор в рамках 95 Вт TDP. Вследствие этого при постоянной нагрузке частота всех ядер Intel Core i7-9700k опускается до 3600 МГц.

Отключив через BIOS все лимиты энергопотребления, мы сразу проверили материнскую плату на разгон процессора. На Prime Z390-A нам покорилась частота 4700 МГц с подтверждением стабильности в Prime95. Разогнать выше не позволила используемая нами система охлаждения, которая работала на пределе своих возможностей против процессора, потребляющего после отключения лимитов уже 260 Вт энергии.

Третьим этапом проверки Prime Z390-A стала оценка оверклокерских способностей материнской платы в отношении памяти DDR4. Наш комплект оперативной памяти заработал на частоте 4000 МГц, что для Prime Z390-A является неплохим результатом.

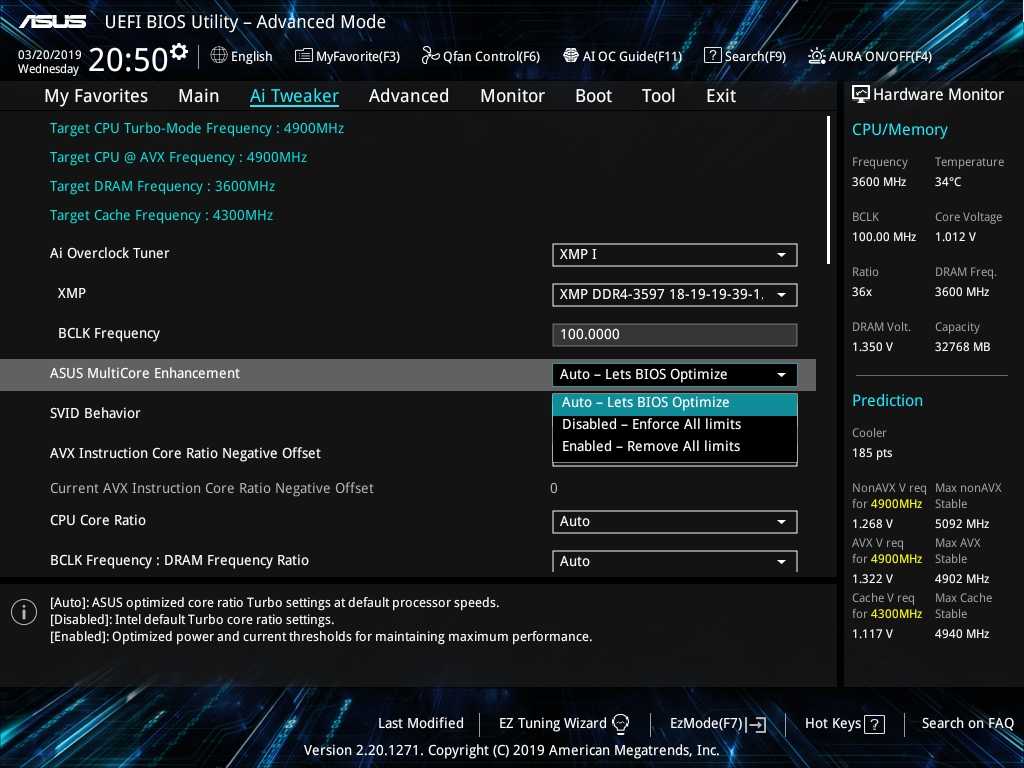

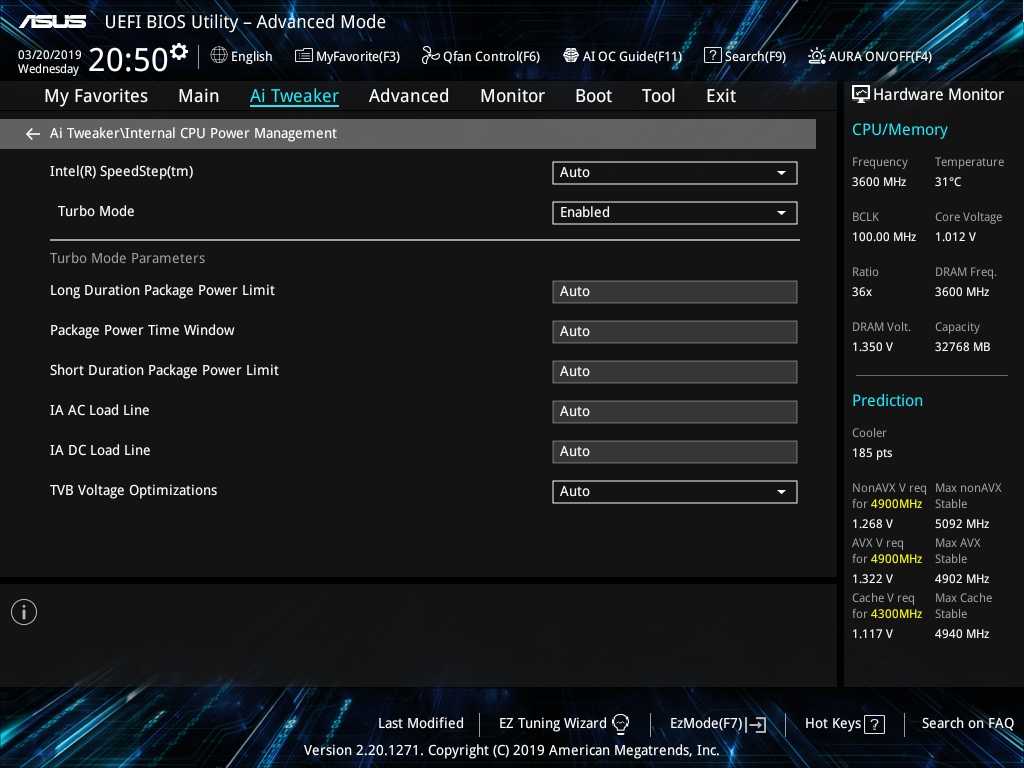

На материнской плате Prime Z390-A пункт в меню BIOS, который влияет на алгоритм работы процессора и лимиты, называется ASUS MultiCore Enhancement

Он него напрямую зависит то, насколько агрессивно процессор будет использовать технологию Turboboost при превышении заявленного для него TDP.

Поэтому в рамках тестирования материнской платы Prime Z390-A для нас было важно проверить, какова разница в производительности при отключении лимитов и разгоне оперативной памяти до 4000 МГц. Мы оценили производительность системы в синтетических бенчмарках и прикладных приложенияхи получили следующие результаты.

Разгон оперативной памяти на Prime Z390-A дал ощутимый рост производительности далеко не во всех выбранных нами тестах

В это же время отключение лимитов энергопотребления позволило зафиксировать более заметное увеличение производительности практически во всех бенчмарках и прикладных приложениях.

Intel 10го Процессоры Gen — технология, технические характеристики и чипсет

Intel 10го В чипах Gen используется дизайн под названием Comet Lake, но в основе всего этого лежит фактическая архитектура Skylake, существующая с 2015 года.

Более старая базовая архитектура означает, что Intel не внесла массовых изменений в свои 10го Gen части — они все еще используют тот же 14 нм процесс производства, в то время как AMD перешел на 7 нм для своих чипов Zen 2.

Intel 10го Gen концентрируется на большем количестве ядер, большей Hyper-Threading и большей поддержке — наряду с тепловыми улучшениями.

I9-10900K имеет десять ядер Hyper-Threading — на два ядра больше, чем его предшественник Intel Core i9-9900K. Его базовая тактовая частота 3,7 ГГц на 100 МГц выше, чем у более старого чипа, и он имеет 20 МБ кэш-памяти третьего уровня — четыре дополнительных мегабайта.

Новый чип использует существующую технологию Turbo Boost 2.0 для достижения всеядерной скорости Turbo 4,9 ГГц и одноядерной скорости Turbo 5,1 ГГц, причем эти частоты на 200 МГц и 100 МГц лучше, чем у i9-9900K соответственно.

Это 10го Чип Gen обладает некоторыми дополнительными хитростями Turbo благодаря технологии, заимствованной у процессоров Intel для мобильных ПК и настольных рабочих станций.

Первая новая технология — Turbo Boost 3.0 Max, которая была заимствована из чипов рабочих станций. Он идентифицирует два наиболее способных ядра процессора и дает им дополнительный импульс. На i9-10900K он может улучшить два ядра до 5,2 ГГц.

Вторая новая функция называется Thermal Velocity Boost. Эта технология зародилась на ноутбуках и дает еще одно ускорение, если она работает при температуре ниже 70 ° C. На i9-10900K это означает, что одноядерные пики работают с частотой 5,3 ГГц.

Все это новое турбо ворчание означает увеличение требований к мощности. I9-10900K имеет TDP 125 Вт, что больше, чем у 95W i9-9900K и 105 Вт AMD Ryzen 9 3900X.

Чтобы бороться с этим, Intel сделала кристалл чипа тоньше, добавила более толстый медный распределитель тепла и улучшила его термический состав.

10го Процессоры Gen также имеют более детальный разгон. Hyper-Threading можно отключить для каждого ядра, и пользователи получают детальные опции для настройки напряжения и частоты.

Связанный: Лучшие Игры для ПК 2020

ASUS Prime Z370-A

В семействе материнских плат ASUS Prime, модель Prime Z370-A можно назвать старшей. Если исключить из списка платы с чипсетом X299. Поэтому и оформлена Prime Z370-A в соответствии со своим статусом. Чёрный текстолит украшен белым орнаментом, порты на задней панели стороне прикрыты пластиковым кожухом, а чипсет защищает массивный радиатор. В остальном ASUS Prime Z370-A выполнена так же , как и любая другая плата форм-фактора ATX.

Когда в Intel выпускали процессоры Core 8-го поколения, то по каким-то досадным причинам, в компании не стали переименовывать сокет. Он, как и раньше называется Intel LGA1151, вот только из-за различий в разводке контактов установить в него можно только процессоры Intel Core 8-го поколения.

Для питания процессора предназначено 8 фаз питания, ещё 2 фазы отведены для его видеоядра. Сама плата питается с помощью стандартного 24-контактного разъёма, а для питания CPU отведён один 8-контактный разъём. Разъёмы для оперативной памяти тоже обычные. В ASUS Prime Z370-A устанавливается до 64 Гбайт памяти DDR4. Максимальная заявленная скорость оперативки – 4 000 МГц, хотя при разгоне получить и более высокие значения.

С подключением накопителей у ASUS Prime Z370-A дела обстоят также, как и на большинстве других плат. Для 2,5 и 3,5-дюймовых дисков доступно шесть портов SATA III, а для накопителей M.2 – два соответствующих разъёмов. Согласно спецификациям, один из SSD работает только в режиме PCIe (при этом он отключит порты SATA_5 и SATA_6), а второй – либо в режиме SATA(тогда отключится порт SATA_1), либо в режиме PCIe.

О разъёмах PCIe стоит рассказать подробнее

Первый и второй PCIe 3.0 x16 получили металлические корпуса, которые спасут разъёмы, если кто-то, по неосторожности, сильно дёрнет за видеокарту. А вот третий PCIe 3.0 x16 такой защиты не удостоился

Вполне понятно, ведь этот разъём используется реже остальных. Что касается конфигураций из нескольких видеокарт, то Prime Z370-A позволят одновременно использовать два видеоадаптера NVIDIA и до трёх от AMD. Сами PCIe 3.0 x16 разведены по следующей схеме: X16, X8, X4 линий. Для остальных плат расширения доступны четверо PCIe 3.0 x1.

Не разочарует ASUS Prime Z370-A и меломанов. Чтобы ничего не испортило качество звука, восьмиканальный кодек Realtek S1220A защищён от лектромагнитных помех и наводок металлическим экраном. Сами аудиоканалы разведены отдельно и также защищены от остальной электроники платы. Подобная схема разводки звука, уже стала нормой, поэтому дискретные звуковые карты потихоньку пользуются все меньшим спросом.

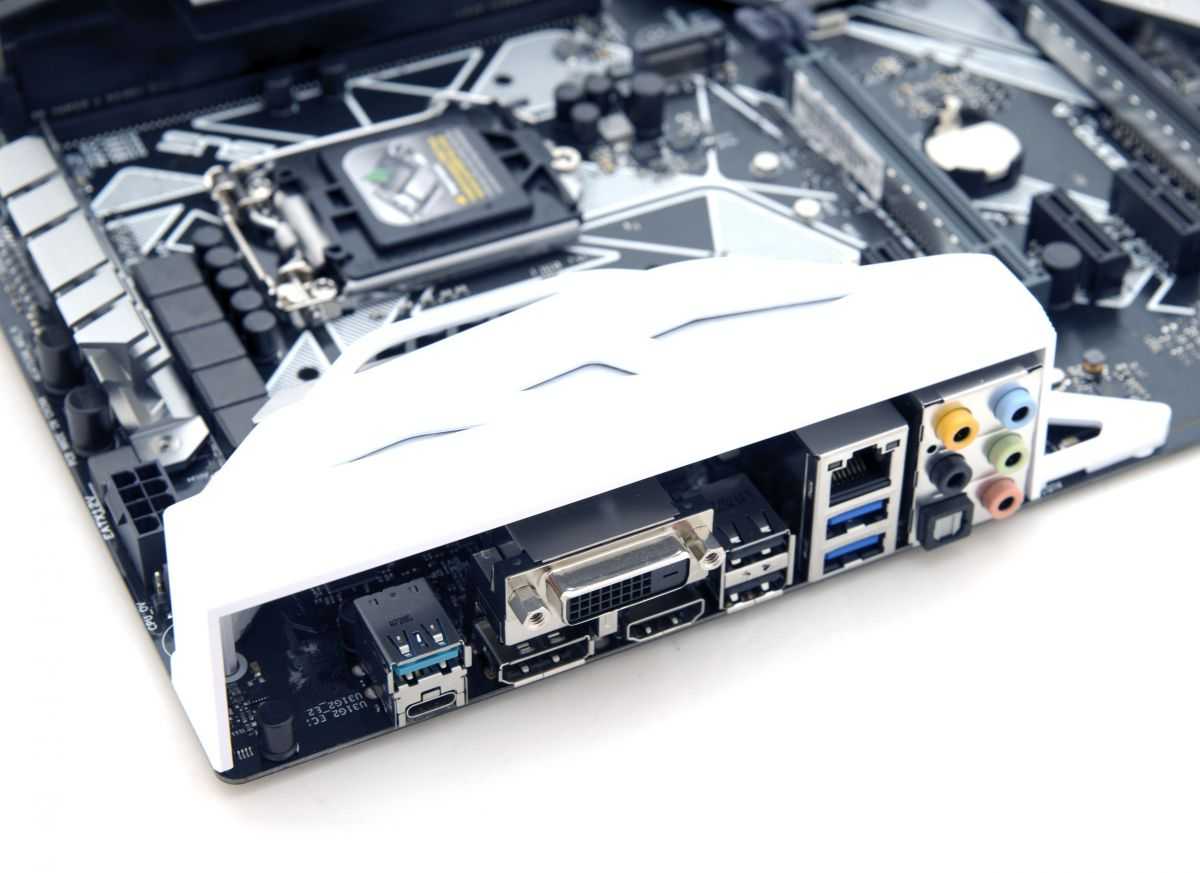

Разъёмов на задней панели хватит для подключения всего необходимого. Для периферии доступны два USB 3.1 Gen1 и столько же USB 2.0. Ну а для самой современной периферии доступны два USB 3.2 Gen2, форматов Type C и Type A соответственно. Мониторы можно подключать к видеовыходам DVI-D, HDMI 1,4b и DisplayPort 1.2. Для локальной сети доступен один гигабитный разъём, а для внешней акустики – пять 3,5-мм аудиоразъёмов и один оптический S/PDIF.

• 006

• 007

• 008

• 009

• 010

• 011

• 012

• 013

• 014

• 015

• 016

• 017

• 018

Внешний вид

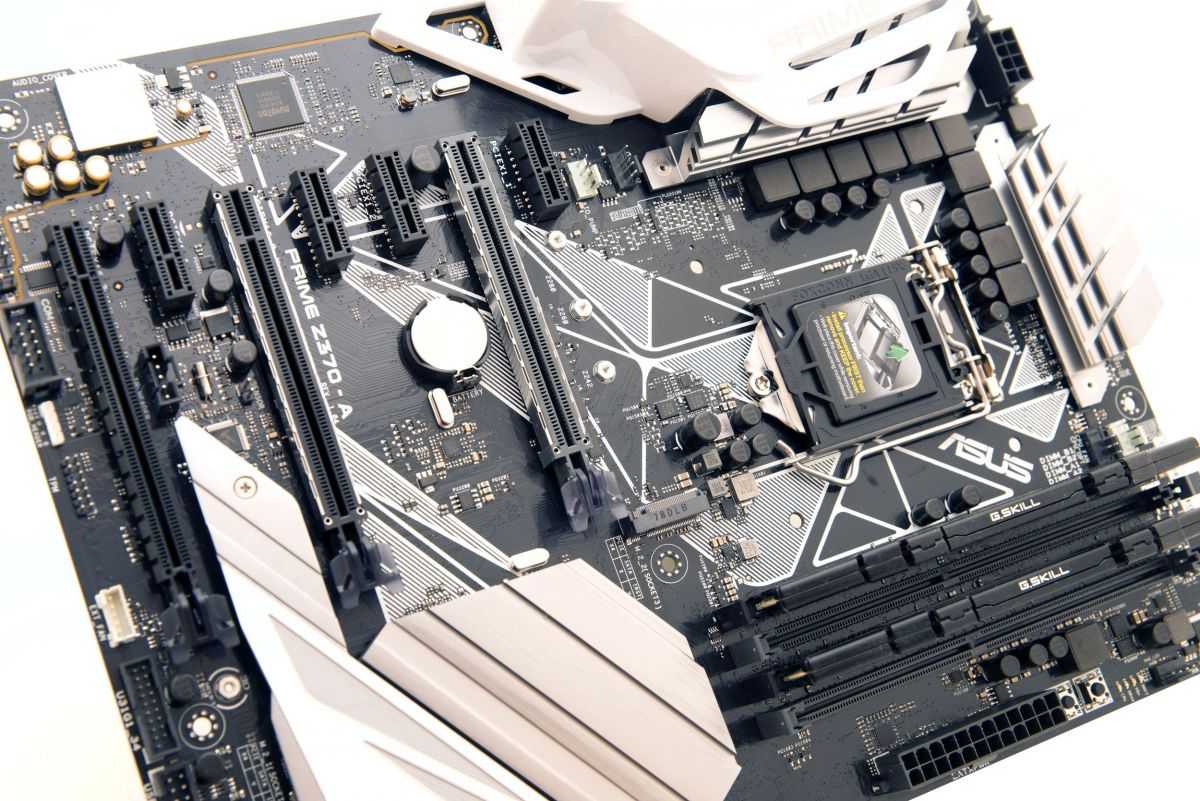

Серия PRIME для ASUS — это основные платы для широкого круга покупателей. В них сосредоточен баланс между стоимостью и возможностями. Внешний вид плат узнаваем и не содержит пестрых цветов, нагромождения конструкций системы охлаждения, — все очень практично и скромно.

Основные интерфейсы для скоростных SSD сосредоточены в средине и внизу платы — это разъемы М.2. Оба они подключены к чипсету, а не к процессору как это бывает на платформе Socket 2066. Напомним вам, в чем заключается отличие чипсетной реализации интерфейса от процессорной. В классической схеме первые М.2. слоты всегда подключались к чипсету, иначе именуемого как PCH. В такой схеме путь информации лежал от SSD через порты ввода/вывода чипсета, а дальше по шине DMI в процессор. В High-End системах SSD напрямую передают данные в процессор, минуя PCH. Для SATA SSD оба типа подключения приемлемы, но для PCIe SSD предпочтительнее первый тип подключение. Но вся платформа Z370 относится к массовому сегменту и поэтому любые вторичные интерфейсы (U.2, M.2 и т.п.) всегда будут подключаться к чипсету.

На плате ASUS Prime Z370-A установлено два разъема М.2. Один (нижний) поддерживает стандарт SATA и PCIe 4x, второй (верхний) только PCIe 4x. В зависимости от того какой SSD вы планируете использовать в тот разъем и следует устанавливать его. При этом порты М.2 напрямую связаны с SATA разъемами: подключая одни устройства, вы отключаете другие.

• М.2_1 с PCIe SSD — все порты SATA активны;
• М.2_1 с SATA SSD — порт SATA_1 не активен;
• М.2_2 с PCIe SSD — порты SATA_5 и 6 не активны;
• М.2_2 с SATA SSD — все порты SATA активны;

Плата поддерживает работу двух и трех видеокарт в Sli и Crossfire. 16 линий PCIe, идущих от процессора, распределяются либо по схеме 8х+8х, либо 8х+4х+4х. Т.е. теоретически создание конфигурации, состоящей из трех видеокарт AMD Radeon не должно составлять труда.

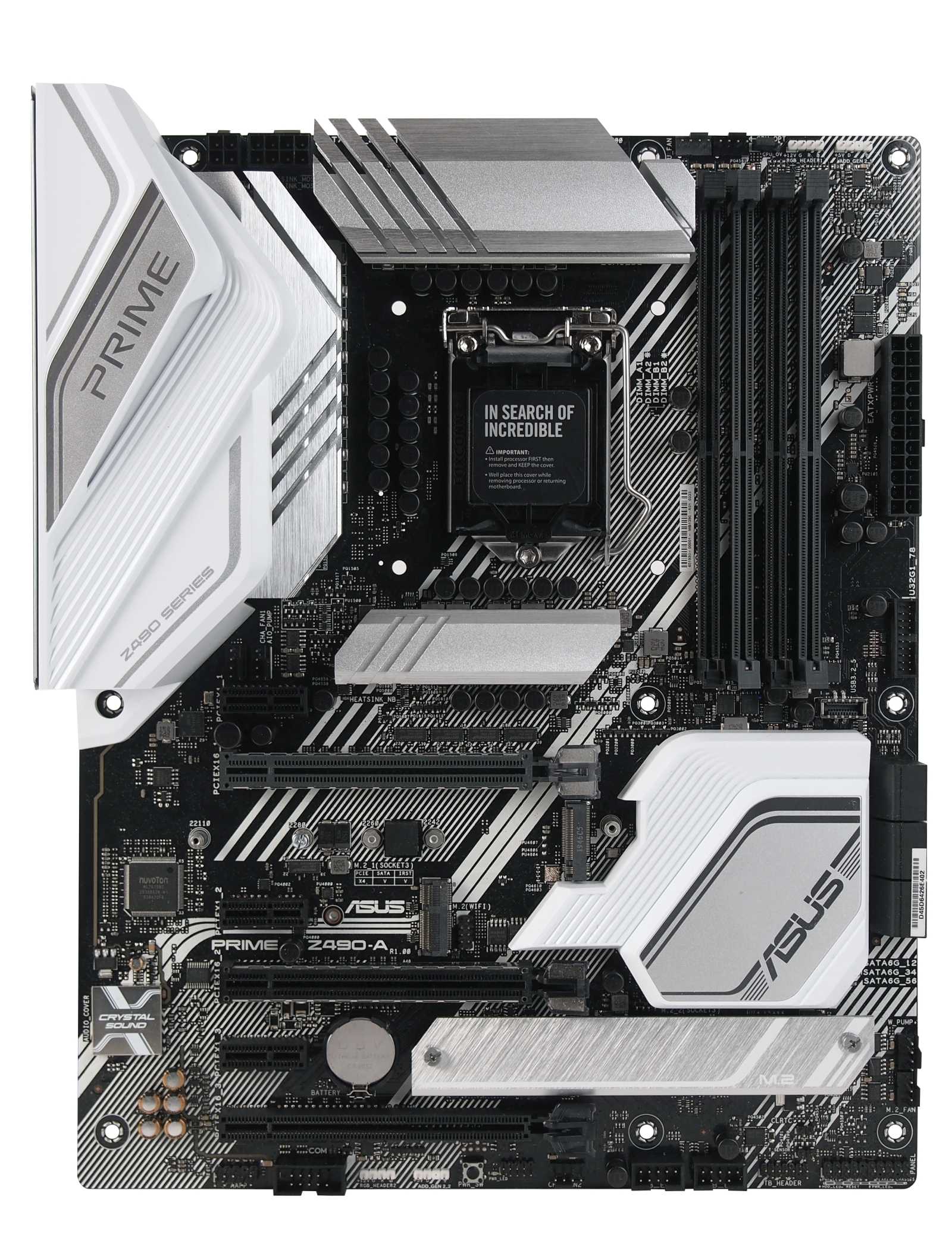

Внешний вид и особенности

С данной моделью материнской платы ASUS словно напоминает, что не забыла про любителей белых игровых сборок. И действительно, с имеющимся оформлением Prime Z490-A неплохо впишется в подобные кастомные проекты на базе процессоров Comet Lake. Печатная плата Prime Z490-A осталась черной, но получила стильные белые линии с лицевой стороны PCB. Габариты Prime Z490-A составляют 305 х 244 мм, для установки в корпус предусмотрено десять крепежных отверстий.

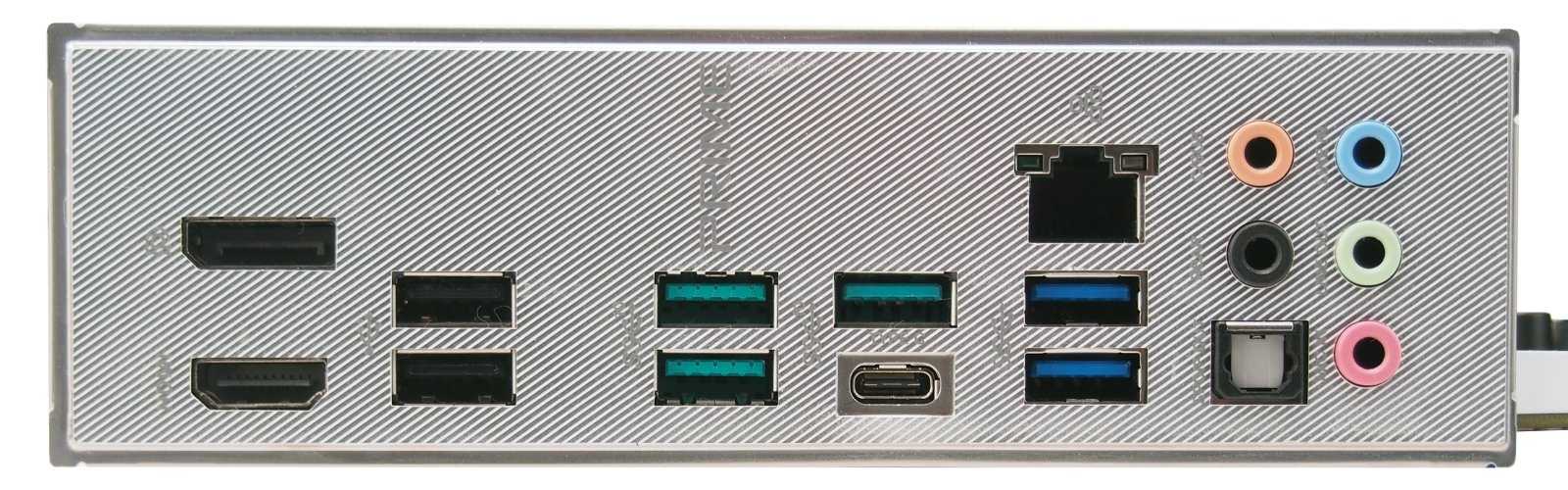

Одной из фирменных особенностей Prime Z490-A является предустановленная панель для тыльных разъемов материнской платы. Перечень самих разъемов здесь следующий:

• три USB 3.2 Gen2 Type-A;
• один USB 3.2 Gen2 Type-C;
• два USB 3.2 Gen1;
• два USB 2.0;
• один HDMI;
• один DisplayPort;
• один 2.5-гигабитный LAN;
• один оптический S/PDIF Out;
• пять аудиоразъемов 3.5 мм.

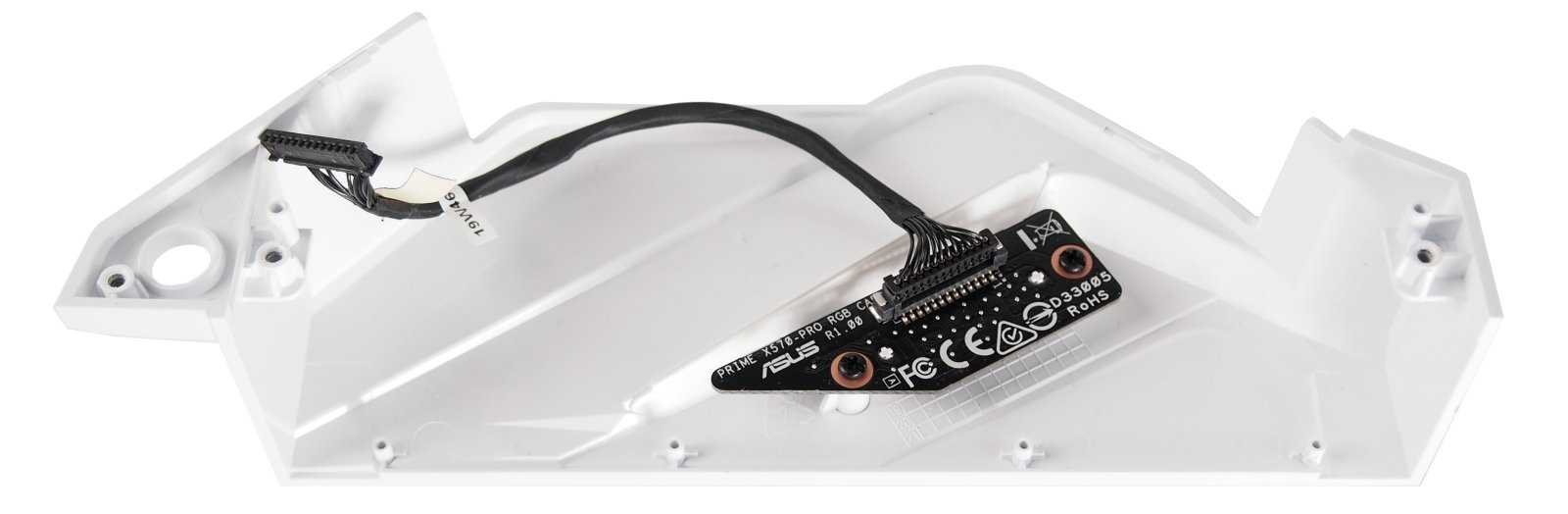

Сверху колодки разъемов материнской платы закрывает пластиковая декоративная панель со встроенным модулем RGB-подсветки.

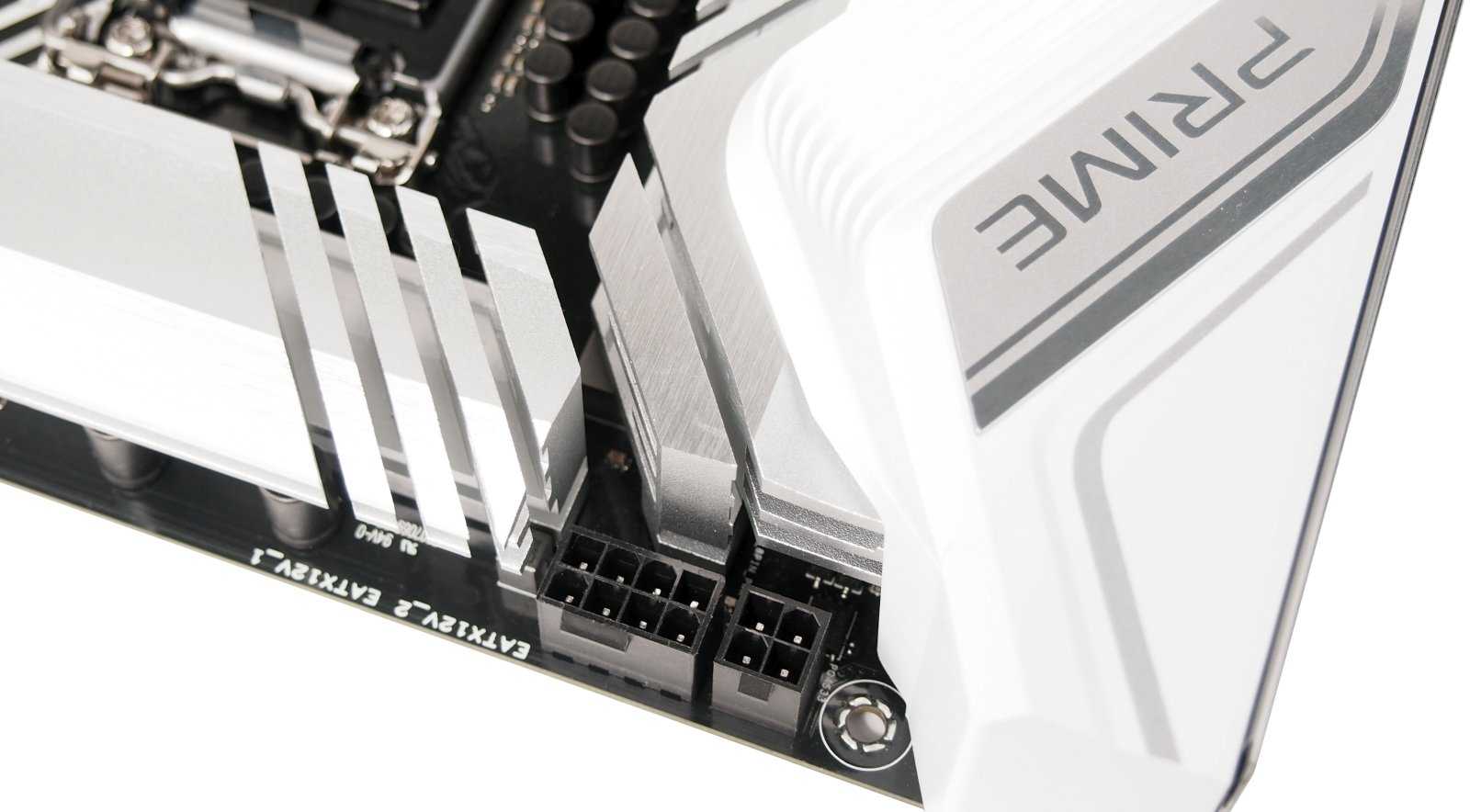

Питание на Prime Z490-A организовано по схеме 24+8+4-пин, где последние два разъема предназначены для центрального процессора.

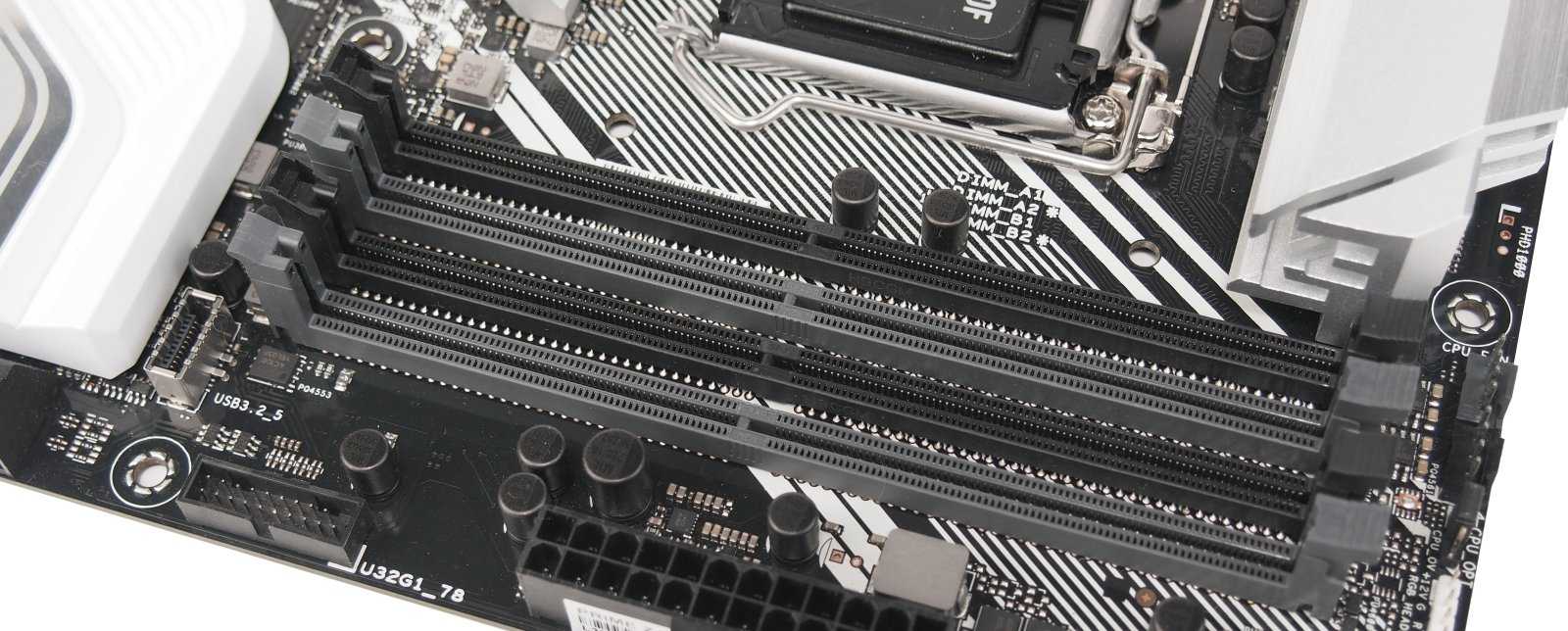

На плате распаяны четыре слота DIMM DDR4 с поддержкой модулей памяти объемом до 32 Гб. Совокупно Prime Z490-A может принять на борт до 128 Гб памяти с частотой от 2133 до 2933 МГц. Оверклокерские возможности Prime Z490-A в отношении ОЗУ документированы частотами от 3000 до 4600 МГц.

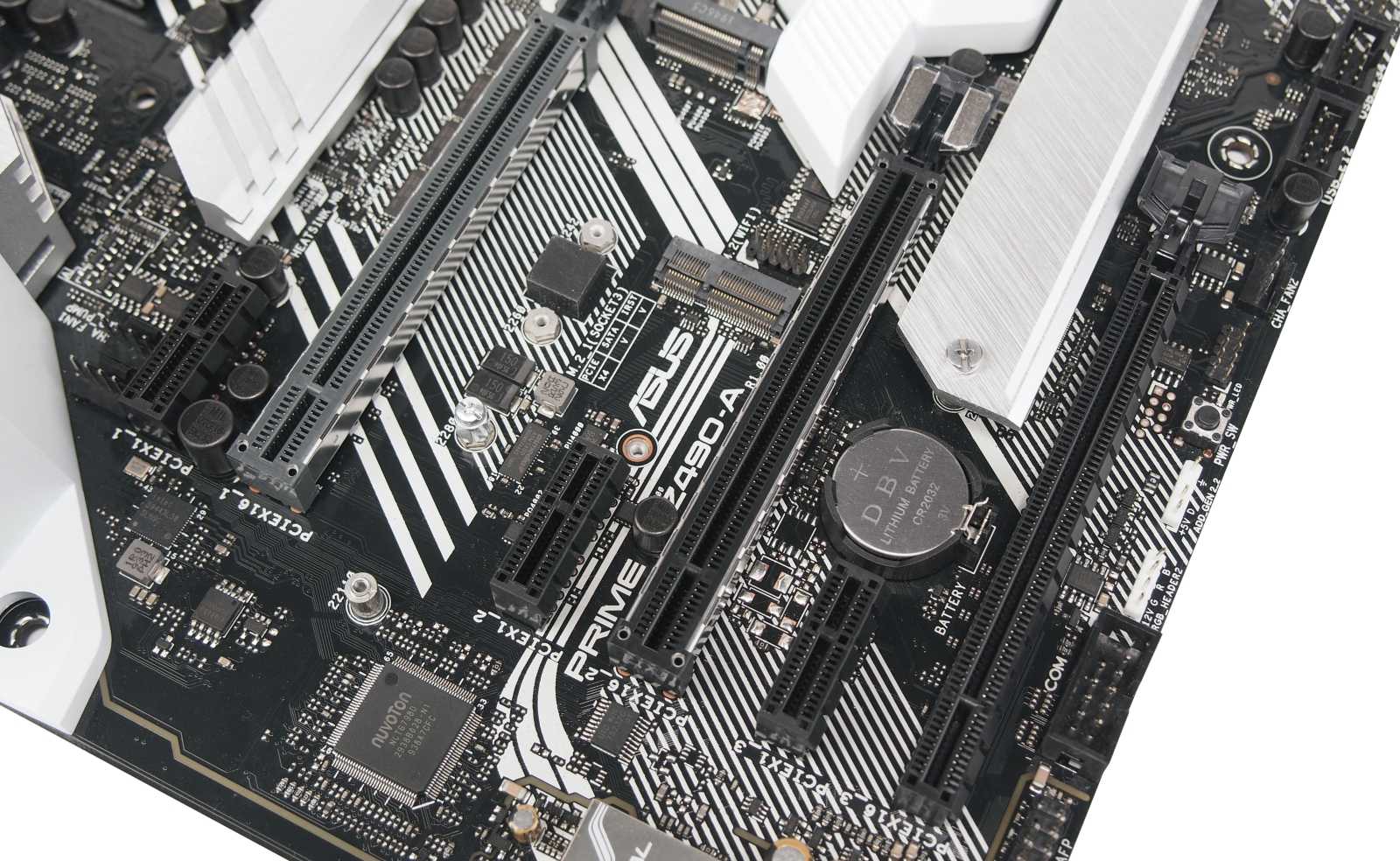

Материнская плата Prime Z490-A оборудована шестью слотами расширения в следующей конфигурации:

• PCI-E 3.0 x1;
• PCI-E 3.0 x16;
• PCI-E 3.0 x1;
• PCI-E 3.0 x8;
• PCI-E 3.0 x1;
• PCI-E 3.0 x4.

По причине ограниченного количества линий PCI Express последние распределяются по следующим правилам:

• если используется слот PCI-E 3.0 x8, то PCI-E 3.0 x16 переходит в режим работы х8;
• если используется М.2 Key E, то второй слот PCI-E 3.0 x1 становится недоступен.

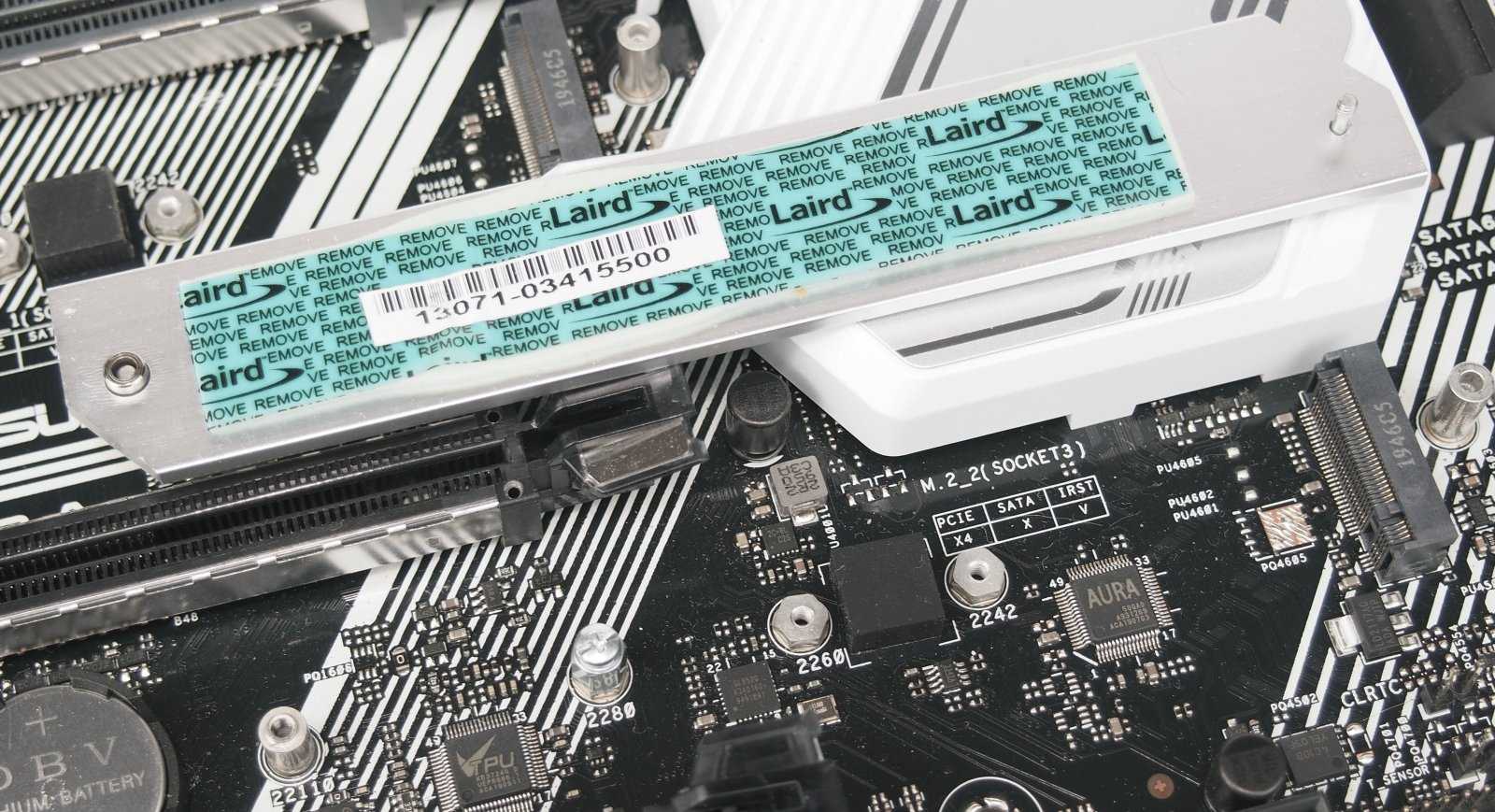

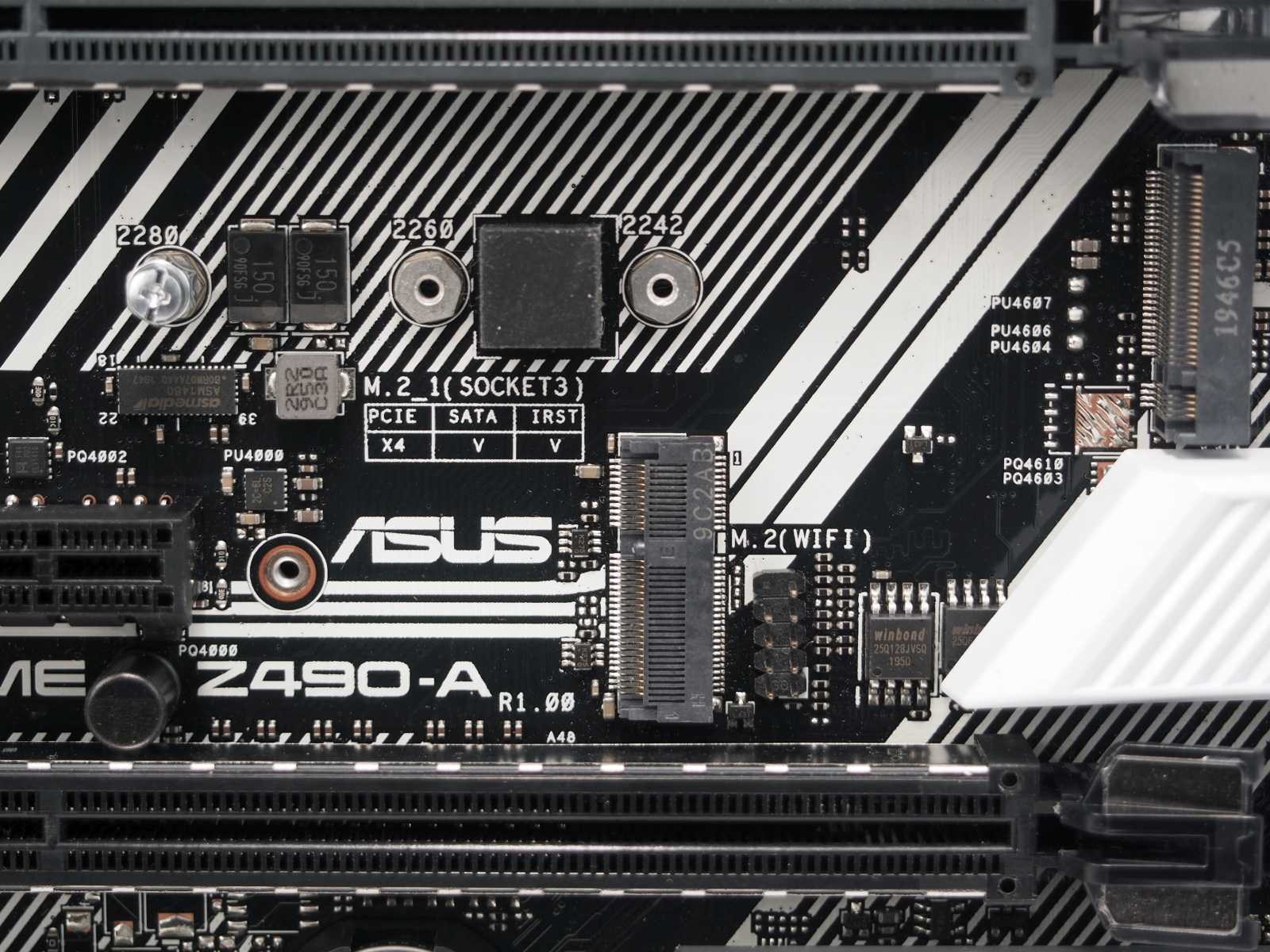

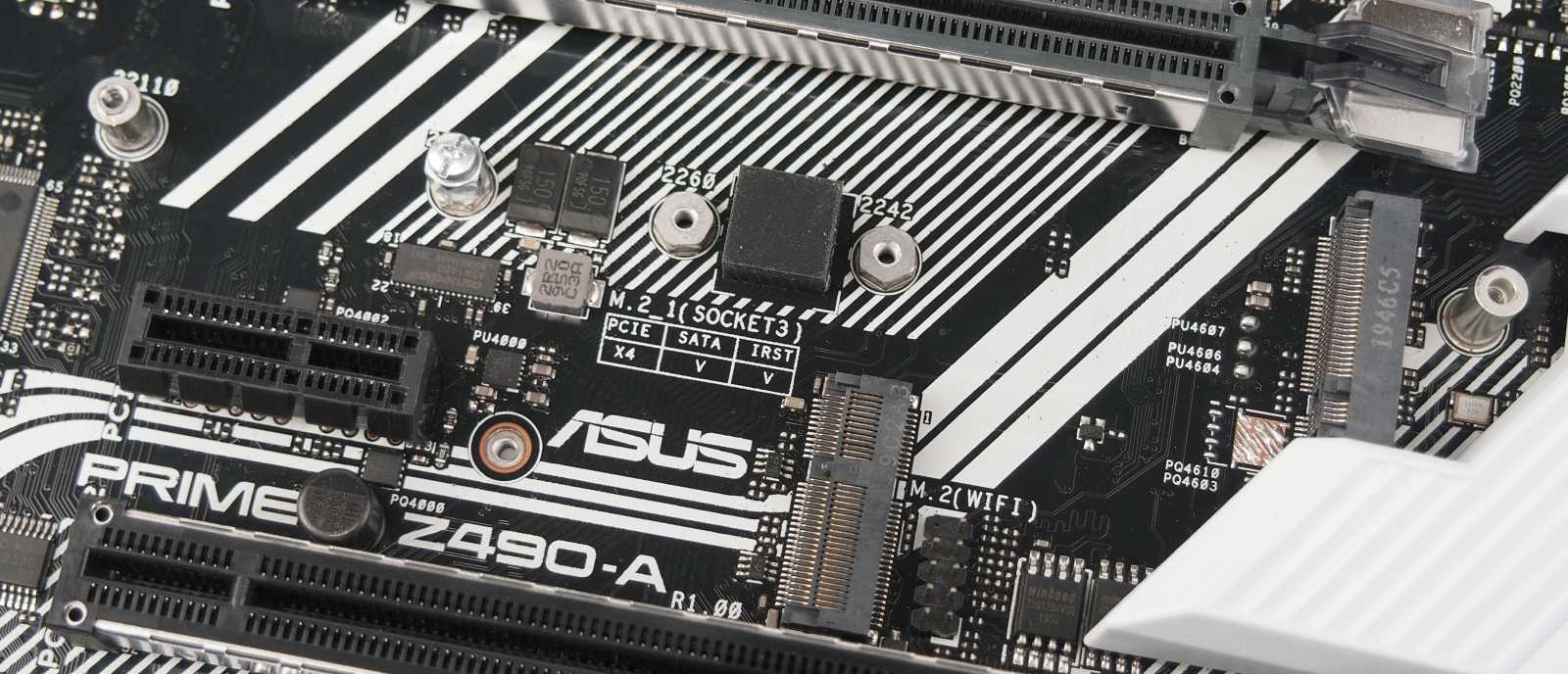

Для накопителей формата М.2 материнская плата предлагает два слота с поддержкой NVME устройств. Оба разъема М.2_1 и М.2_2 рассчитаны на установку накопителей с размерами 2242/2260/2280/22110.

Нижний М.2_2 разъем не поддерживает устройства с протоколом передачи SATA, но оснащается радиатором охлаждения с термопрокладкой. Этот же радиатор можно переставить на верхний разъем М.2_1.

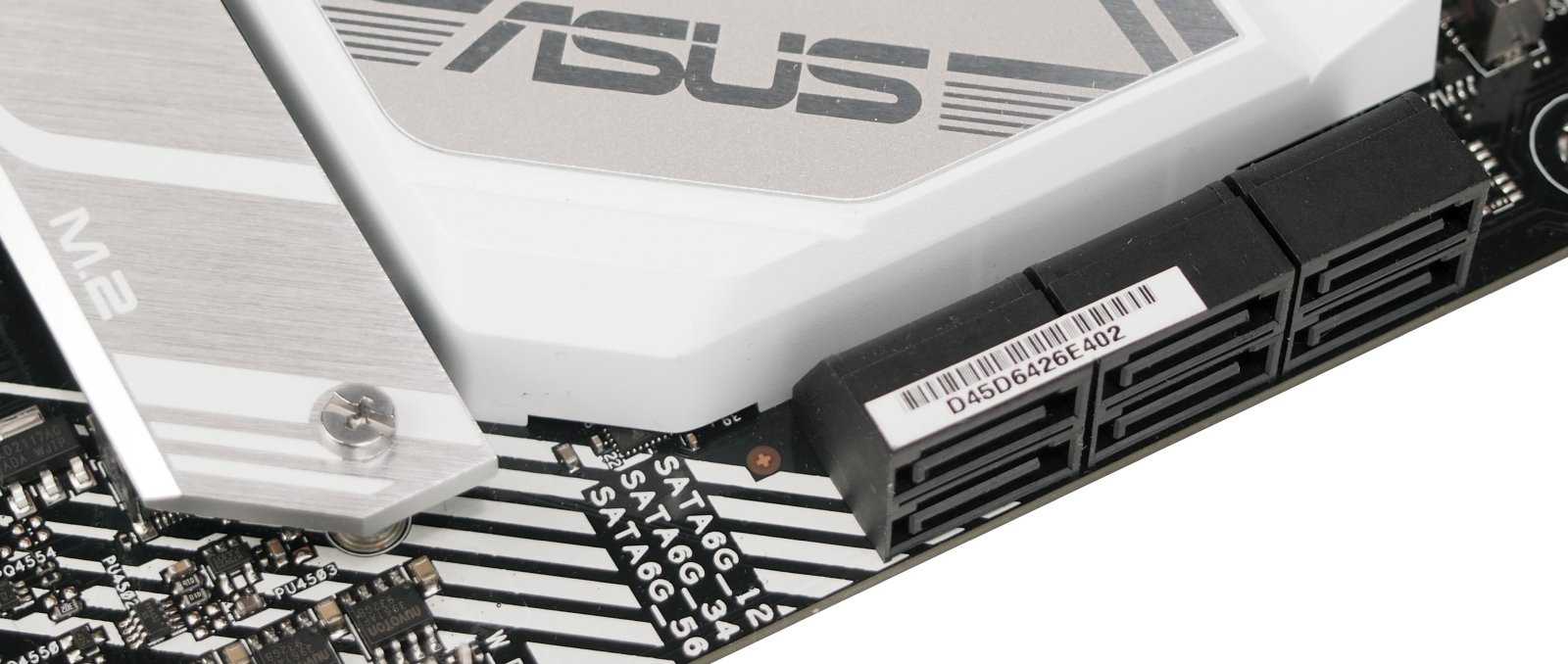

Для устройств с интерфейсом подключения SATA-3 реализовано шесть соответствующих разъемов. Все они располагаются на правом торце Prime Z490-A. Стоит отметить, что если на материнской плате задействован М.2_2 разъем, то для системы становятся недоступны разъемы SATA_5 и SATA_6.

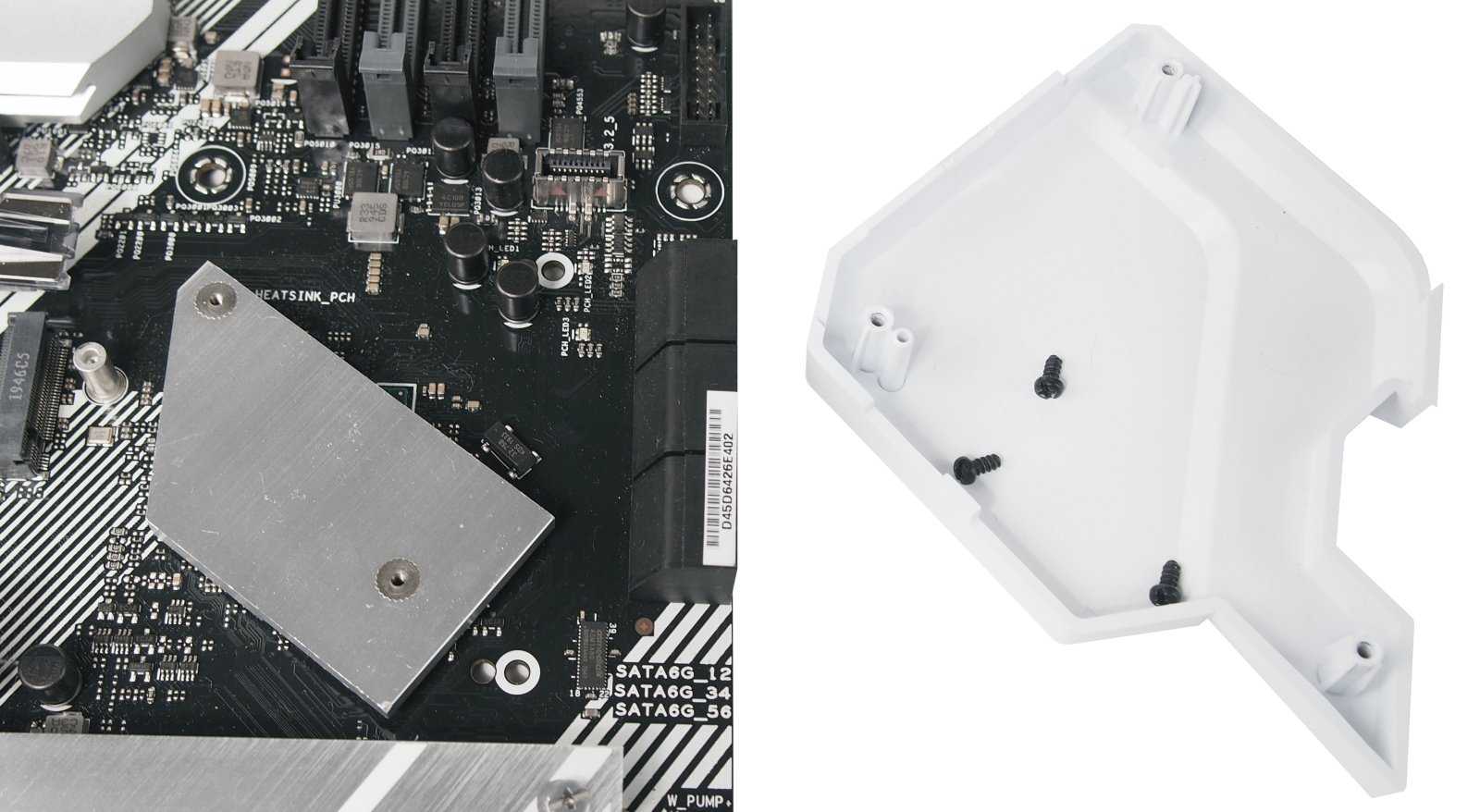

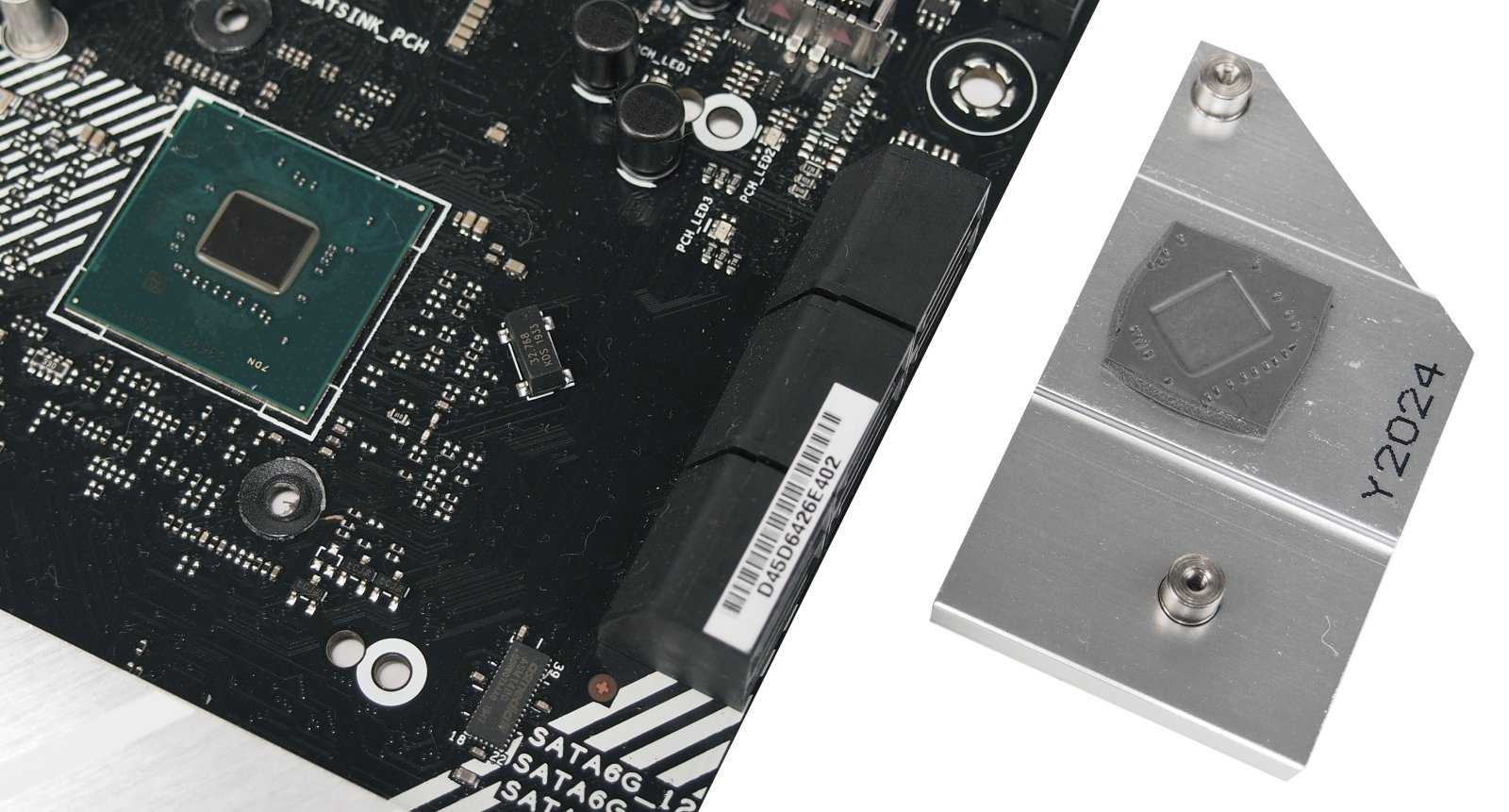

Радиатор чипсета Intel Z490 скрыт под декоративной накладкой из белого пластика.

Сам радиатор охлаждения представляет собой небольшой кусок алюминия, который контактирует с кристаллом чипсета через небольшую термопрокладку.

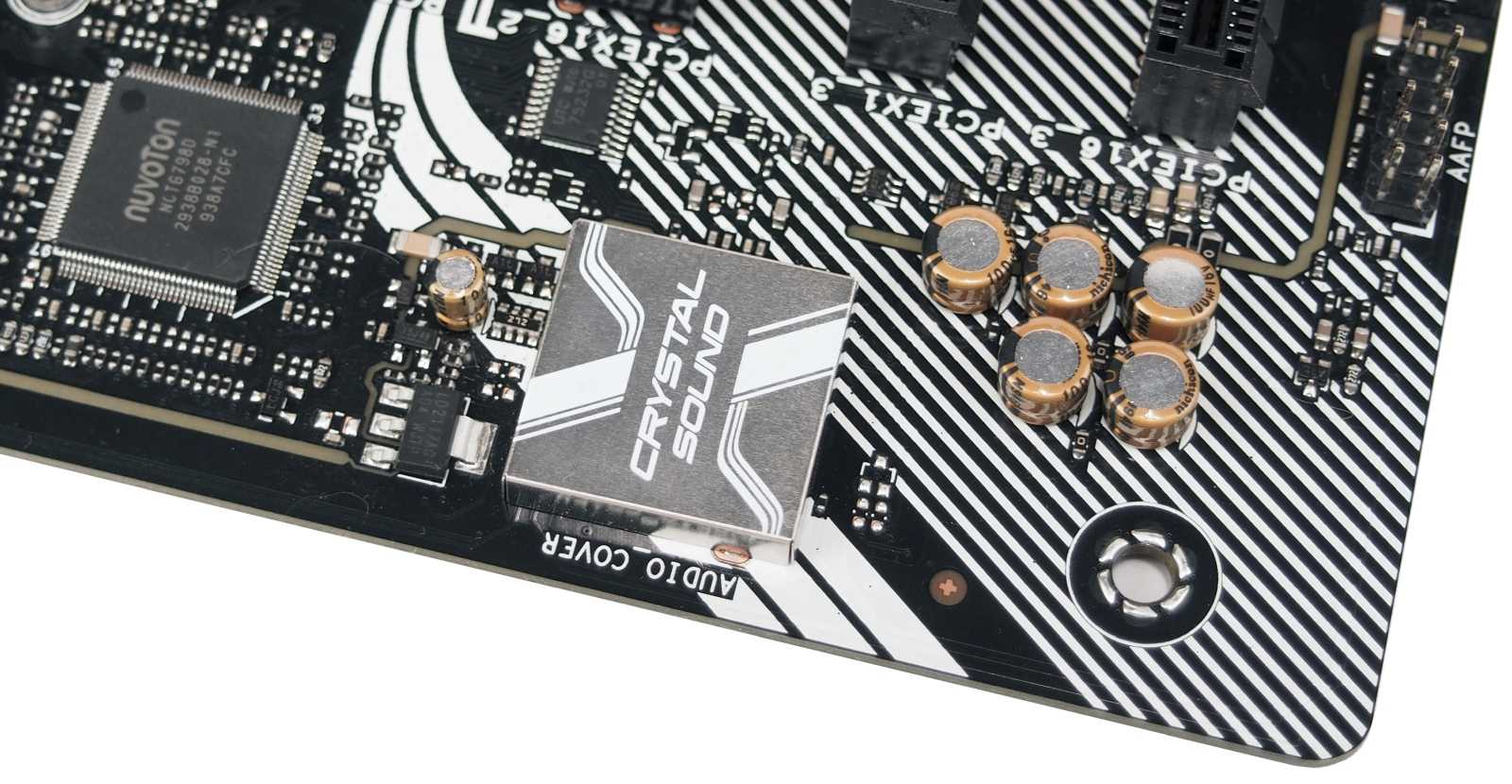

Звуковые возможности Prime Z490-A представлены аудиосистемой Crystal Sound, в основе которой находится 7.1-канальный аудиокодек Realtek ALC S1220A.

Материнская плата Prime Z490-A может похвастать наличием сразу четырех разъемов для подключения элементов подсветки RGB. Это — два разъема +12В RGB и два +5В RGB, разнесенные на верхнюю и нижнюю грань платы.

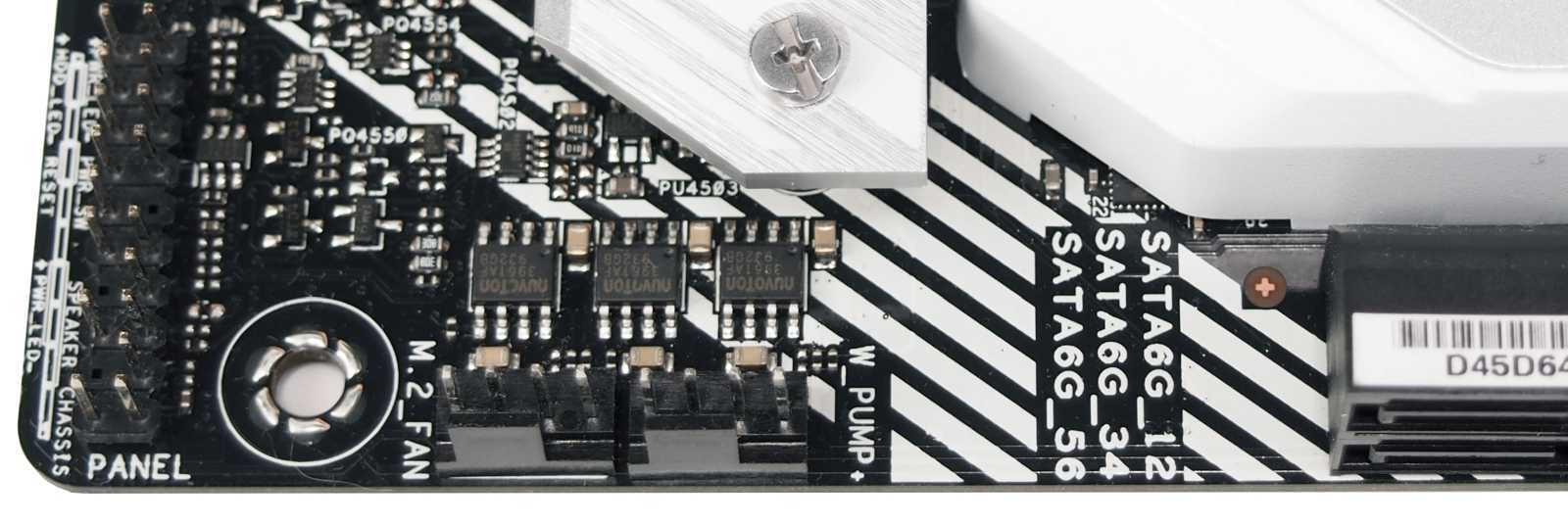

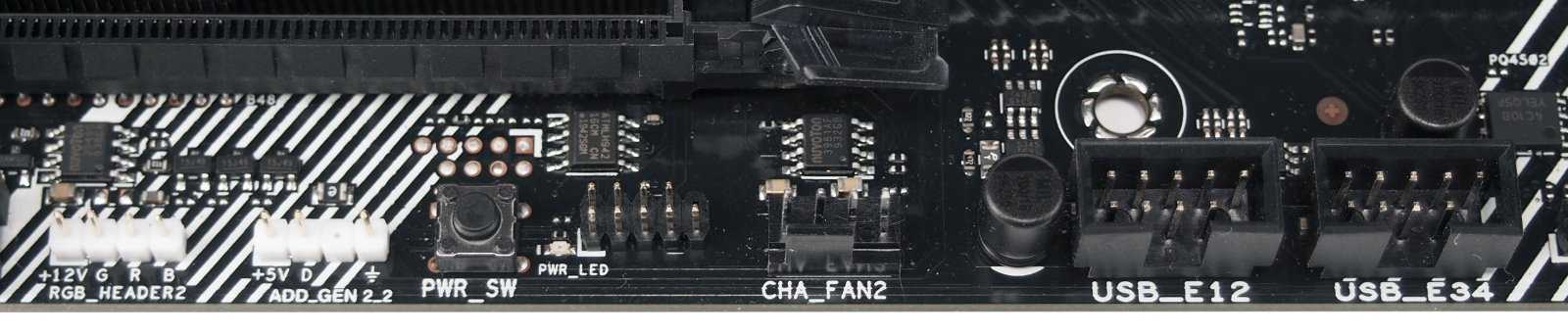

Для подключения элементов охлаждения, включая помпы СЖО, плата располагает семью разъемами 4-пин PWM. Четыре из них находятся недалеко от процессорного разъема и еще три в нижней части Prime Z490-A.

Чтобы рассмотреть детально системы питания материнской платы, мы демонтированы часть навесных элементов Prime Z490-A. Так с внутренней стороны выглядит декоративная панель с модулем RGB-подсветки, которую производитель установил поверх колодок разъемов Prime Z490-A.

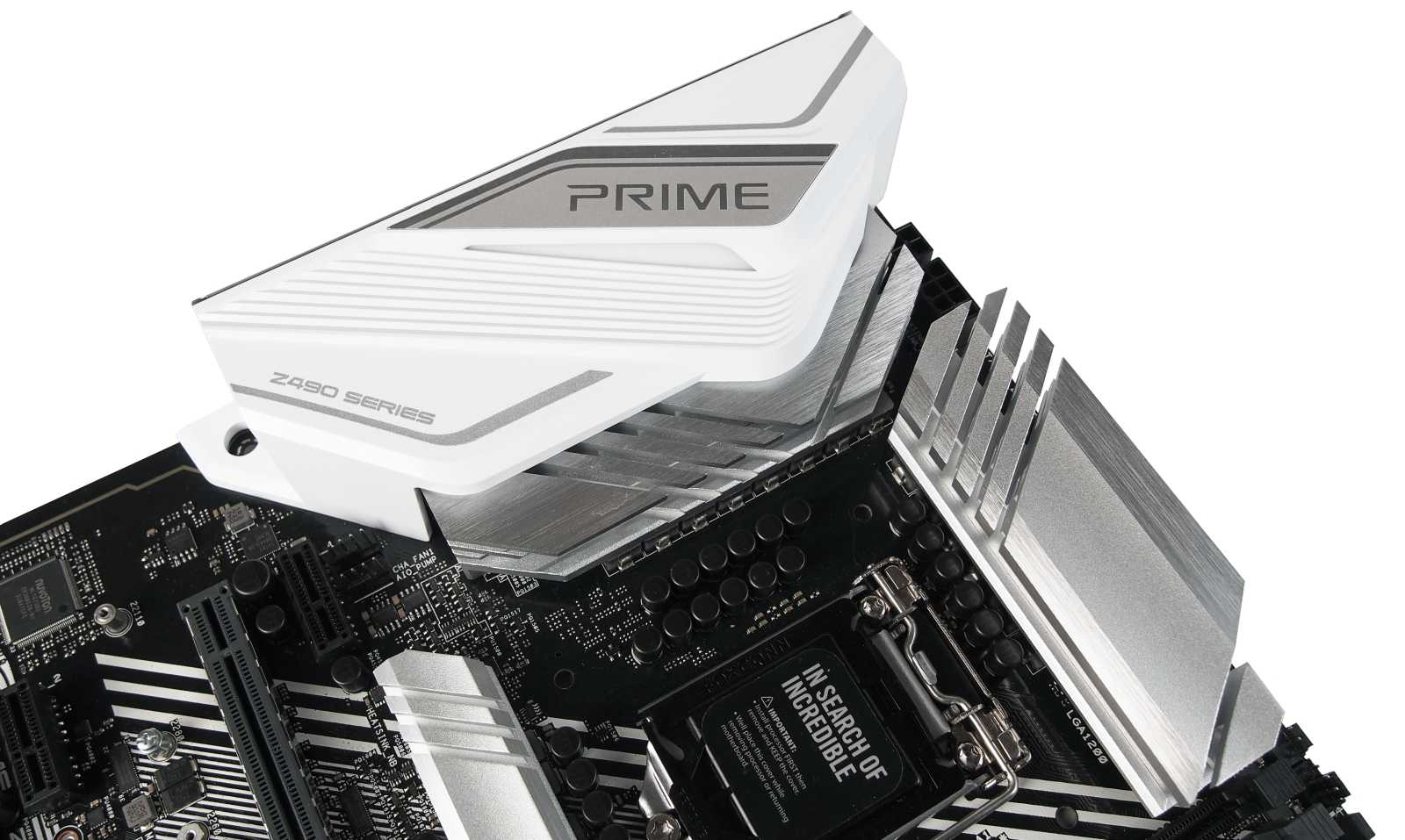

Три массивных алюминиевых радиатора с многоуровневым оребрением предусмотрены для охлаждения силовой обвязки Prime Z490-A.

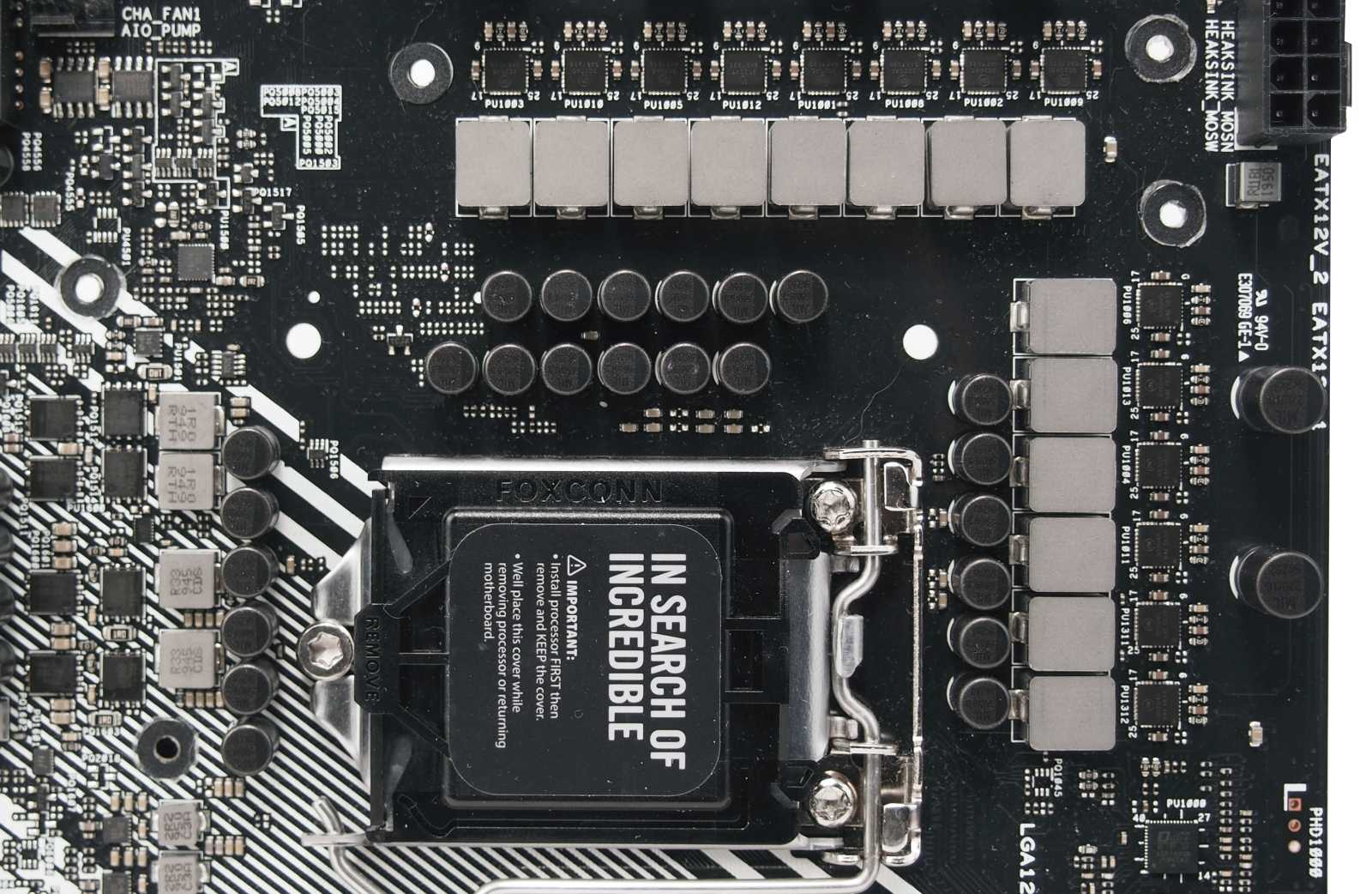

Система питания процессора на Prime Z490-A состоит из 14-ти силовых модулей DrMOS, расположенных в Г-образном порядке. Согласно технической документации, производитель использовал сборки ON Semiconductor 302045 с силой тока 45А. Ниже процессорного разъема располагаются фазы питания VCCSA и VCCIO.

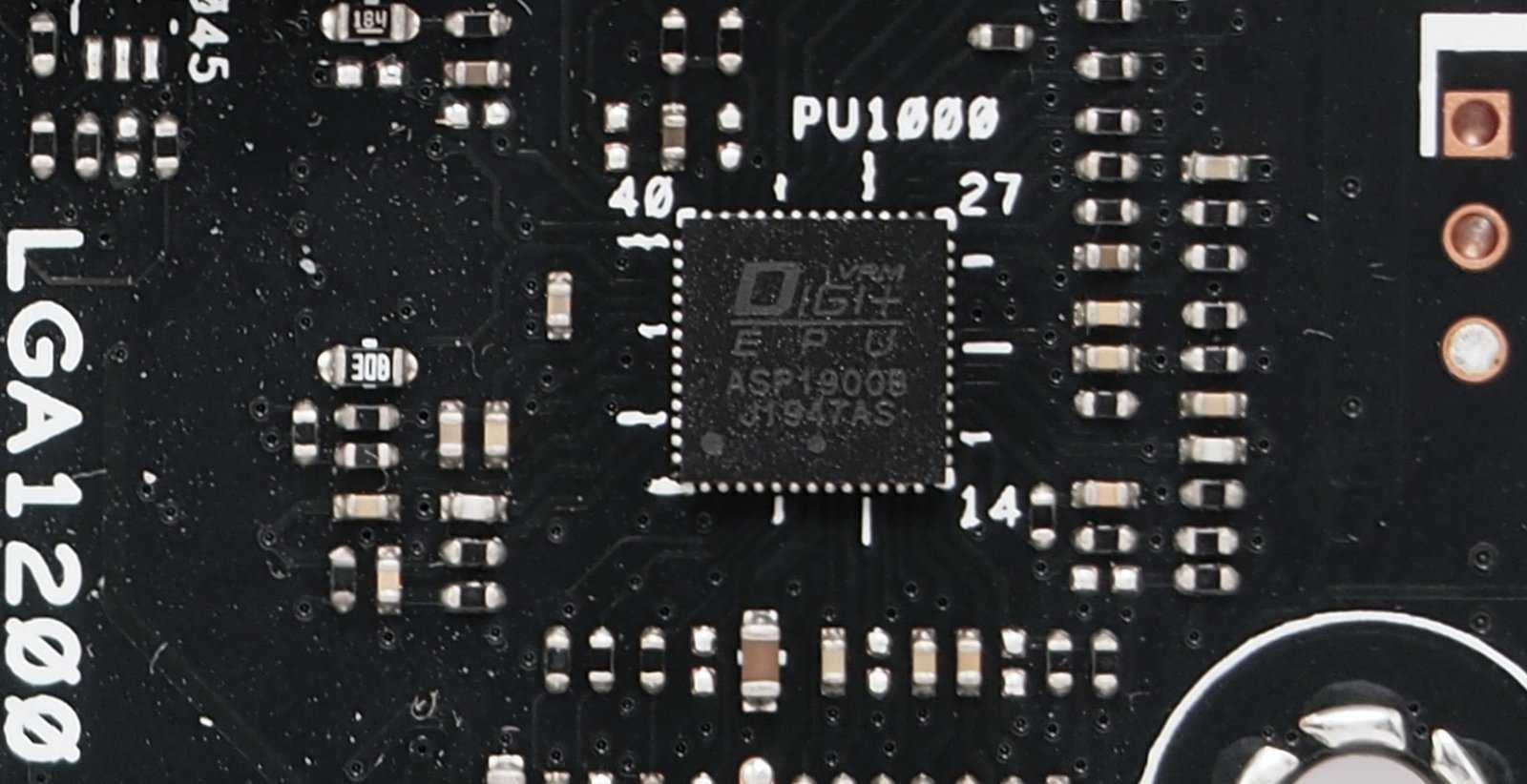

Управление питанием возложено на цифровой ШИМ-контроллер Digi+ ASP1900B, который располагается в правом верхнем углу Prime Z490-A.

Для Prime Z490-A производитель дал возможность установки беспроводного адаптера через разъем М.2 Key E. При этом сам модуль Wi-Fi с комплект поставки материнской платы не входит, о чем упоминается в руководстве пользователя.



Intel B460

Эта модель стоит на ступеньку выше предыдущей, но я бы сказал, что по функционалу она ближе к старшим моделям, чем к самой простой H410. Он похож на своего предшественника, B360, но есть и отличия.

Во-первых, количество интерфейсных линий PCI-E стало больше. Если у B360 их было 12, и он находился по этому параметру аккурат посередине между H310 и H370, то новая версия ближе к находящемуся чуть выше в иерархии H470. Линий PCI-E у B460 теперь 16, всего на 4 меньше, чем у H470.

Во-вторых, декларируется поддержка RAID версий 0, 1, 5, 10 на накопителях SATA. Предшественник такой возможностью не обладал.

В результате имеем более интересный в плане потенциального выбора чипсет, нежели предшественник. Увеличение количества линий PCI-E позволяет использовать большее количество накопителей, контроллеров, скоростных твердотельных накопителей.

Возможности UEFI BIOS

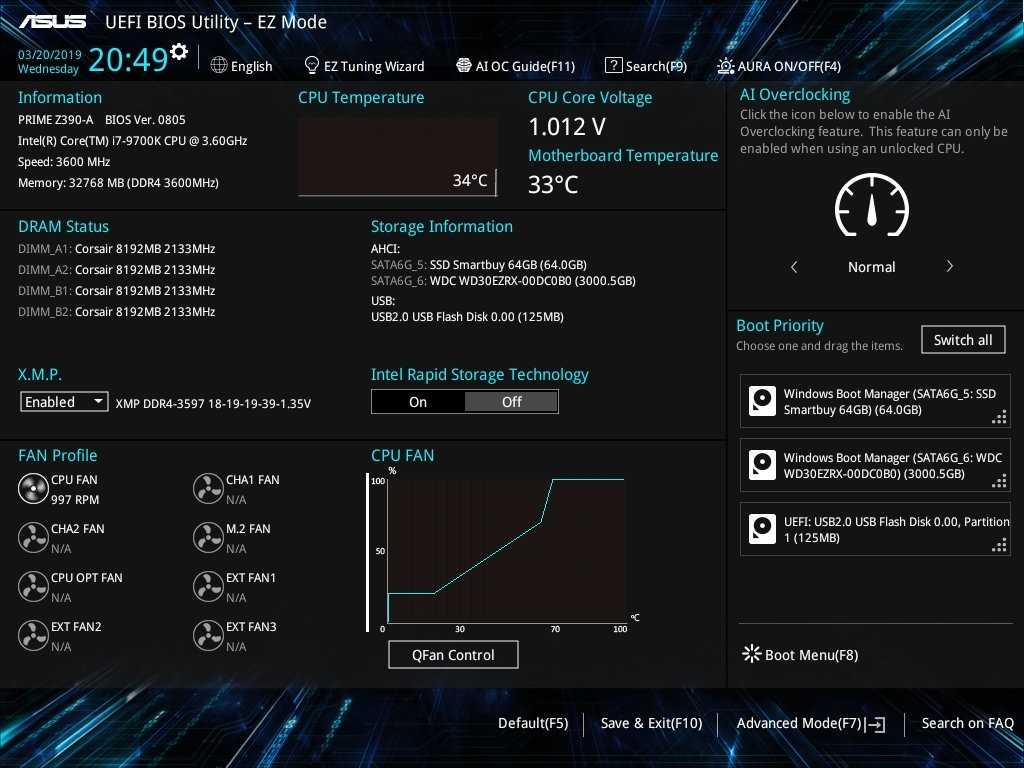

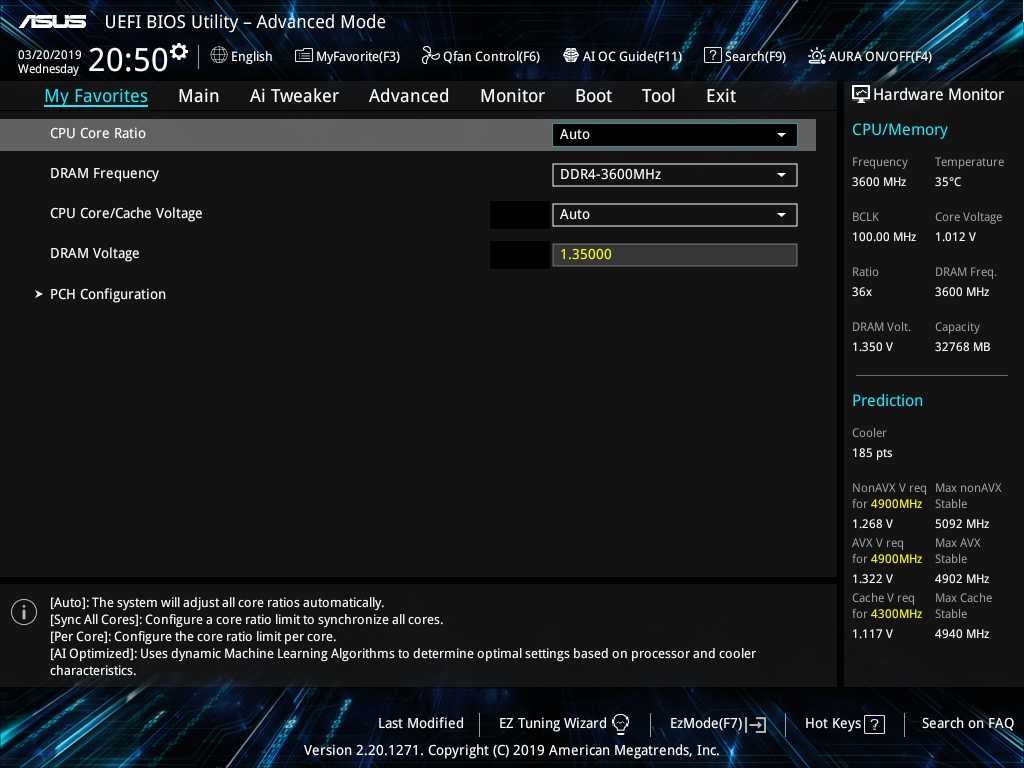

Для материнских плат серии Prime компания ASUS делает фирменное оформление оболочки BIOS в черно-бирюзовых тонах. И в этом отношении Prime Z390-A — не исключение. Оболочка BIOS имеет два интерфейса: EZ Mode — общая информация о системе, а также Advanced Mode, предоставляющая полный перечень настроек.

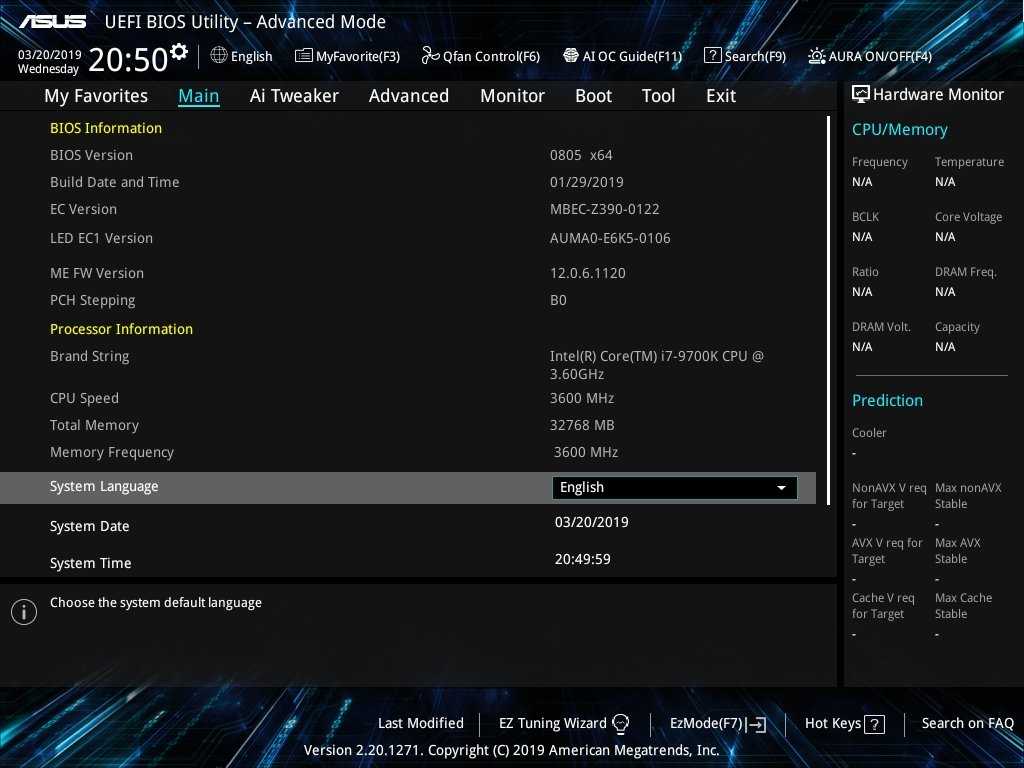

Часть информации о системе консолидирована во вкладке «Main». Последние измененные пункты BIOS сохраняются в разделе «My Favorites».

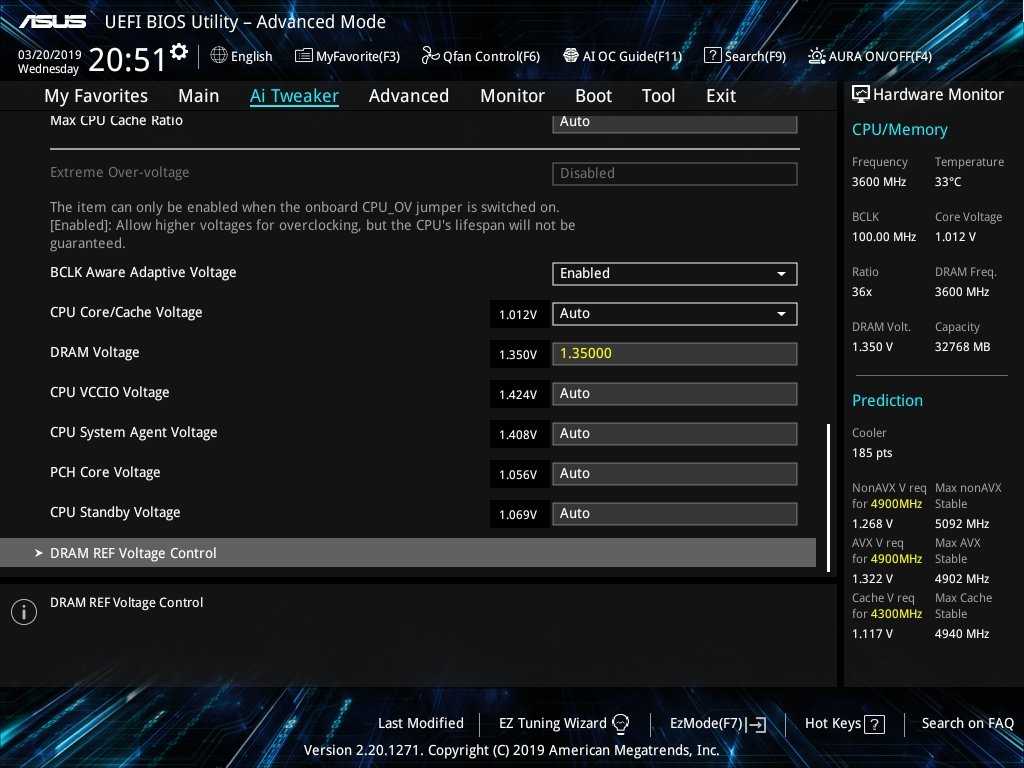

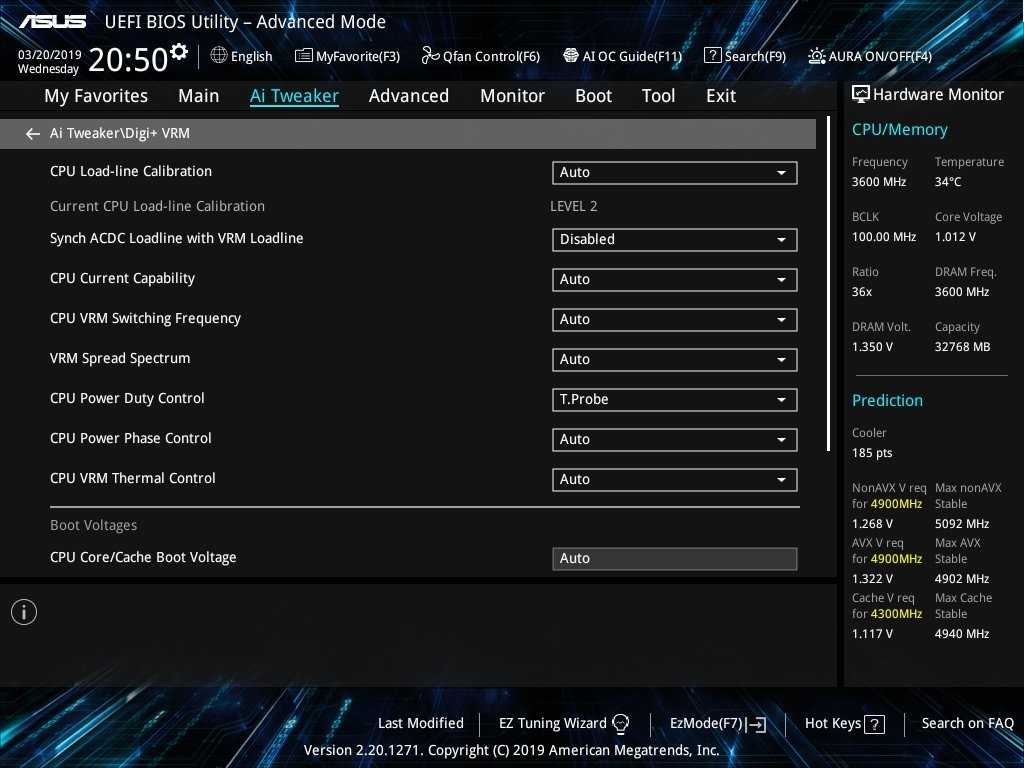

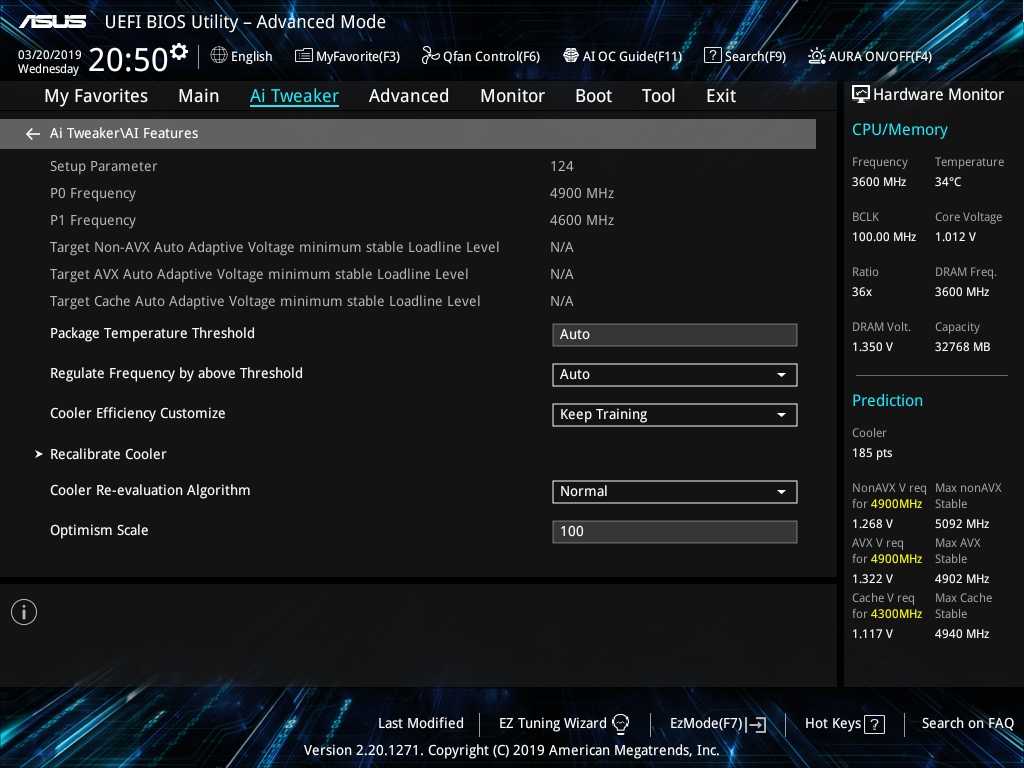

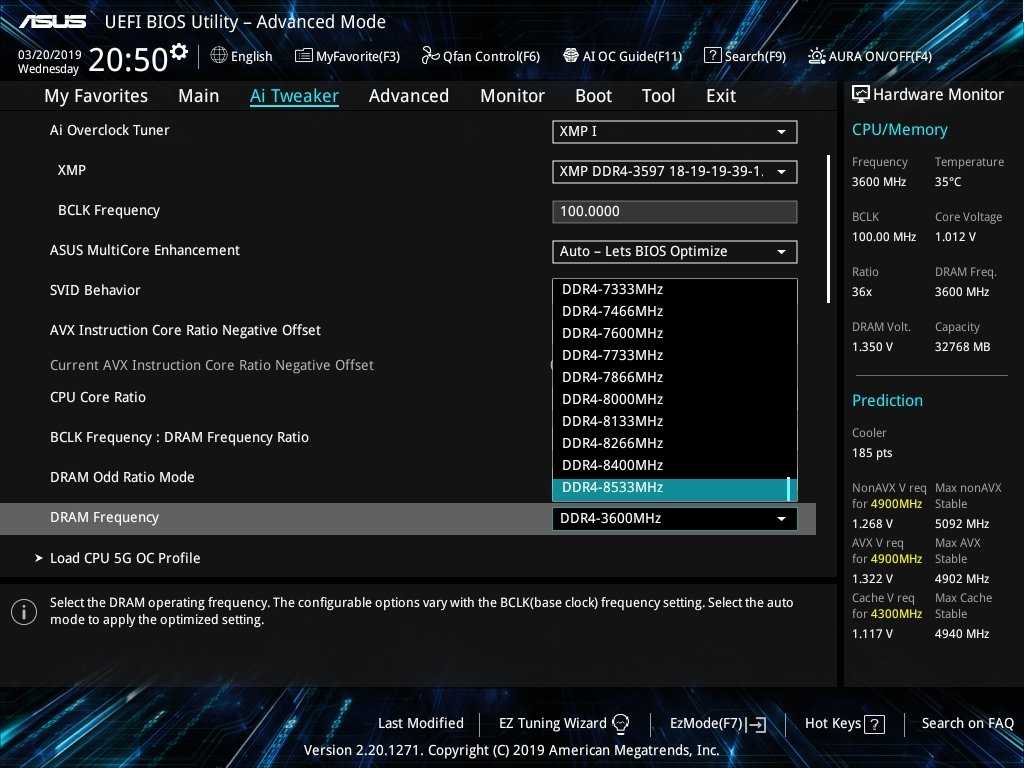

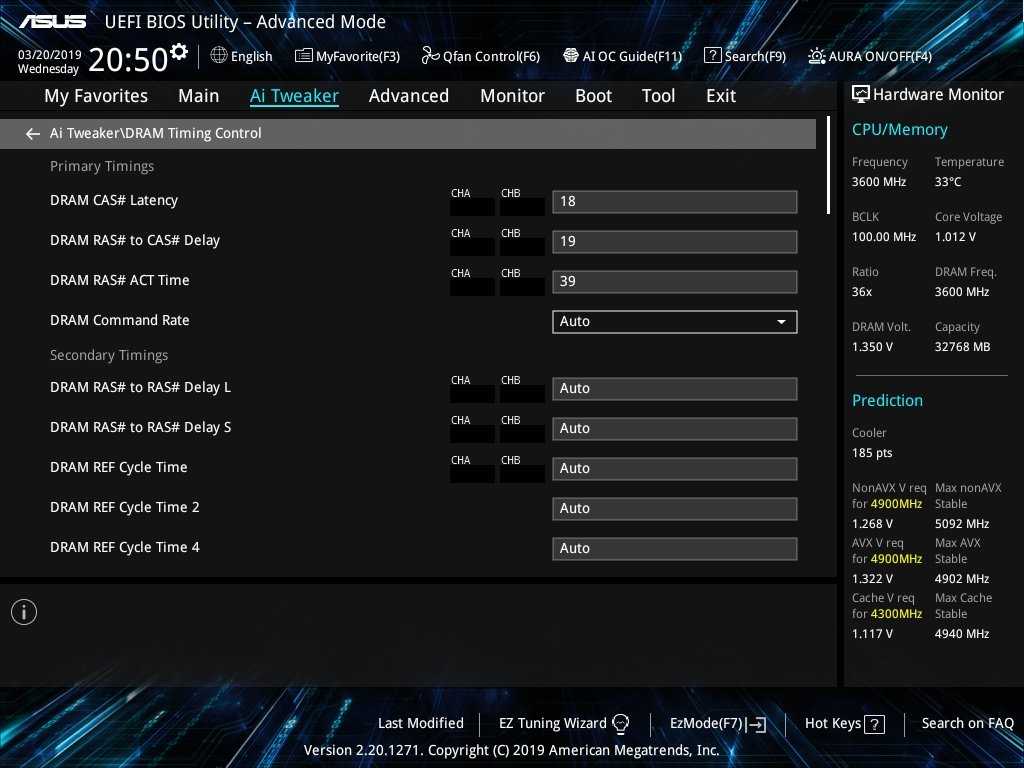

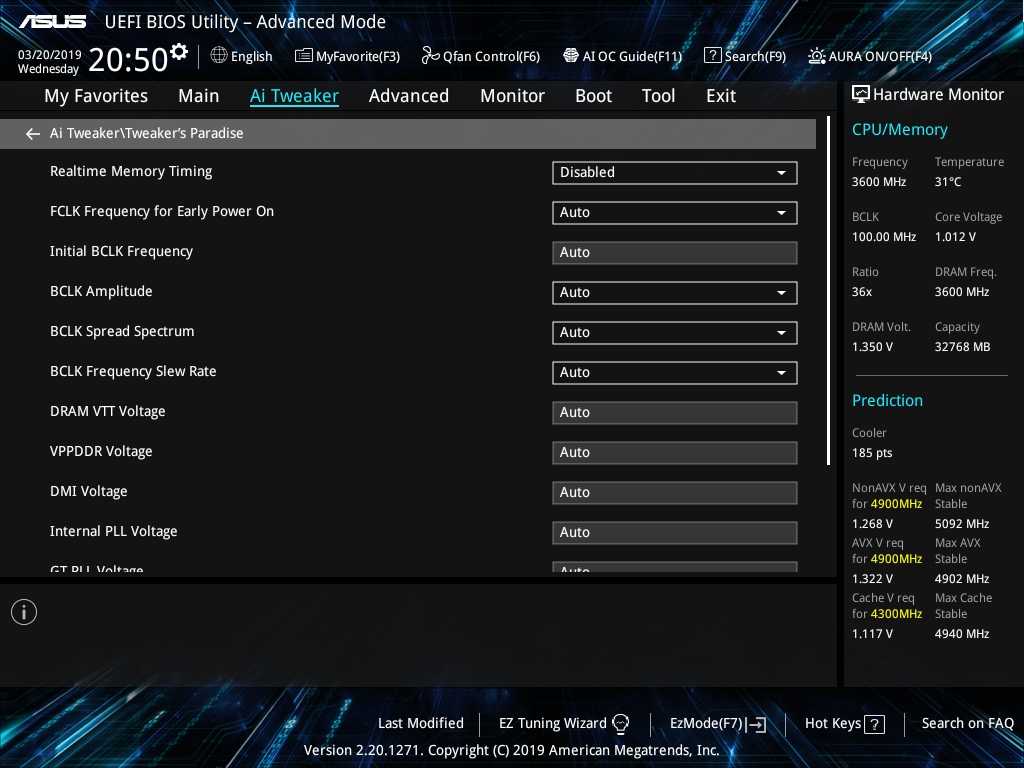

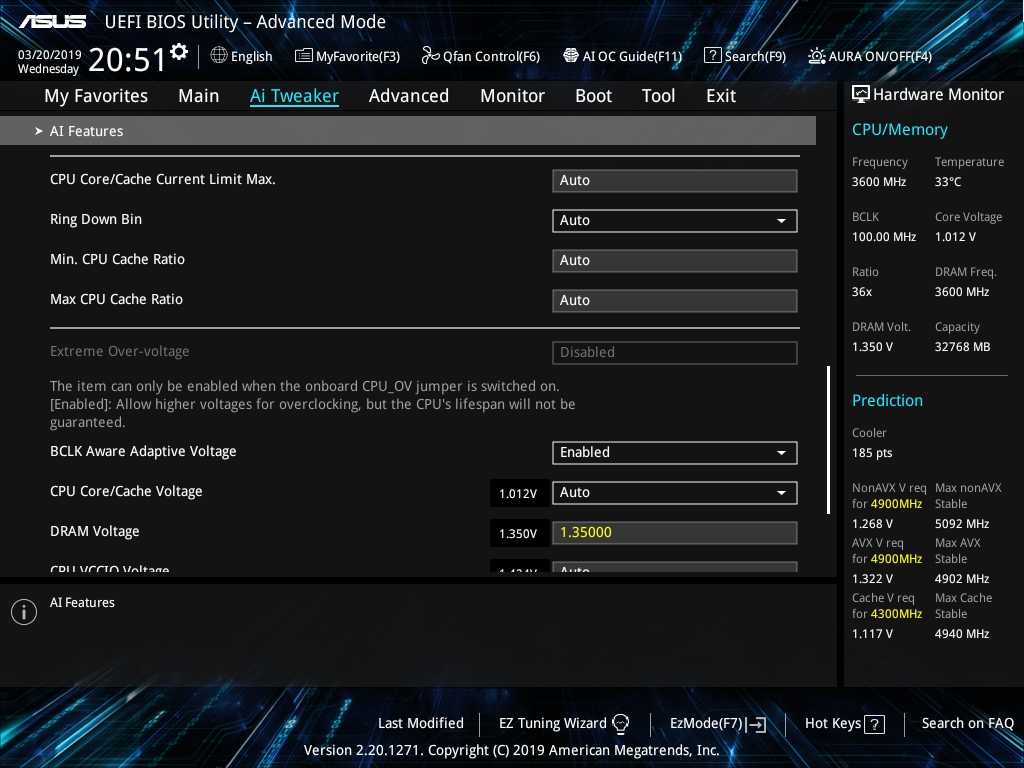

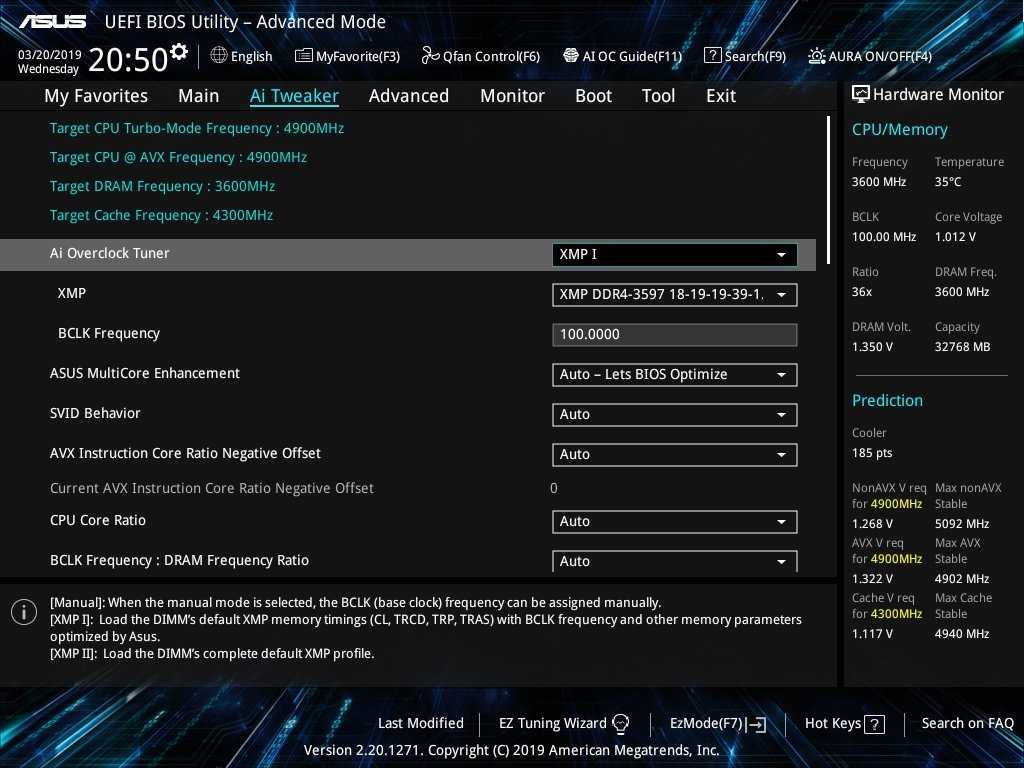

Все, что требуется для разгона и тонкого тюнинга системы, находится в разделе «Ai Tweaker». По традиции компании ASUS здесь находится львиная доля всех настроек BIOS.

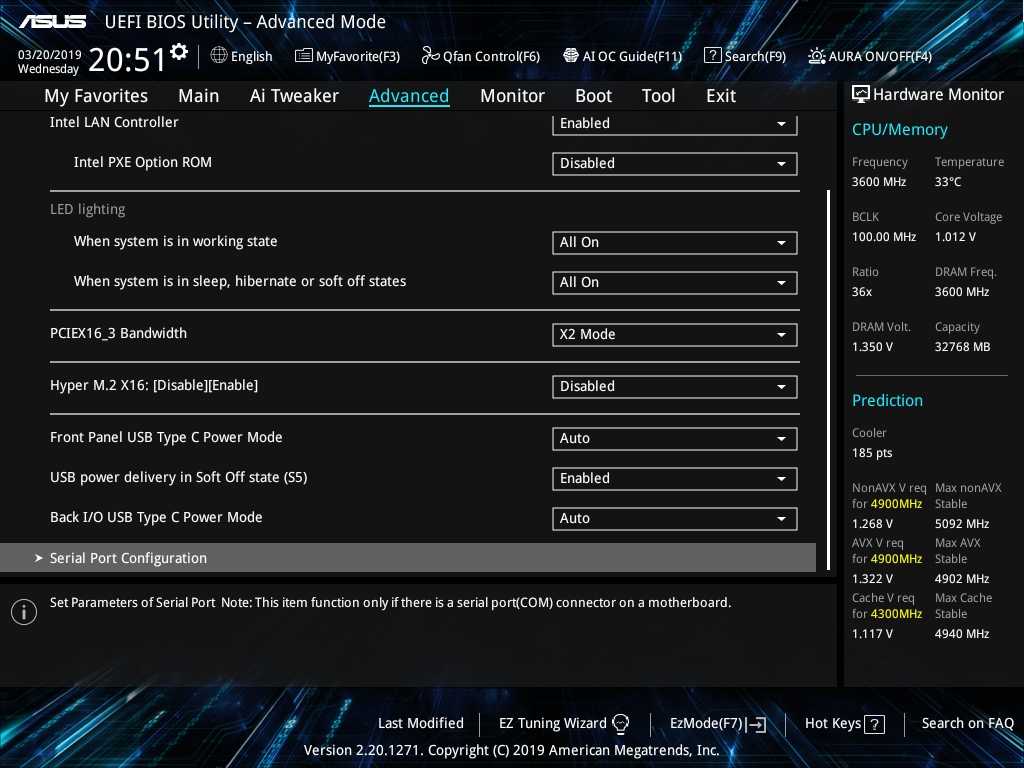

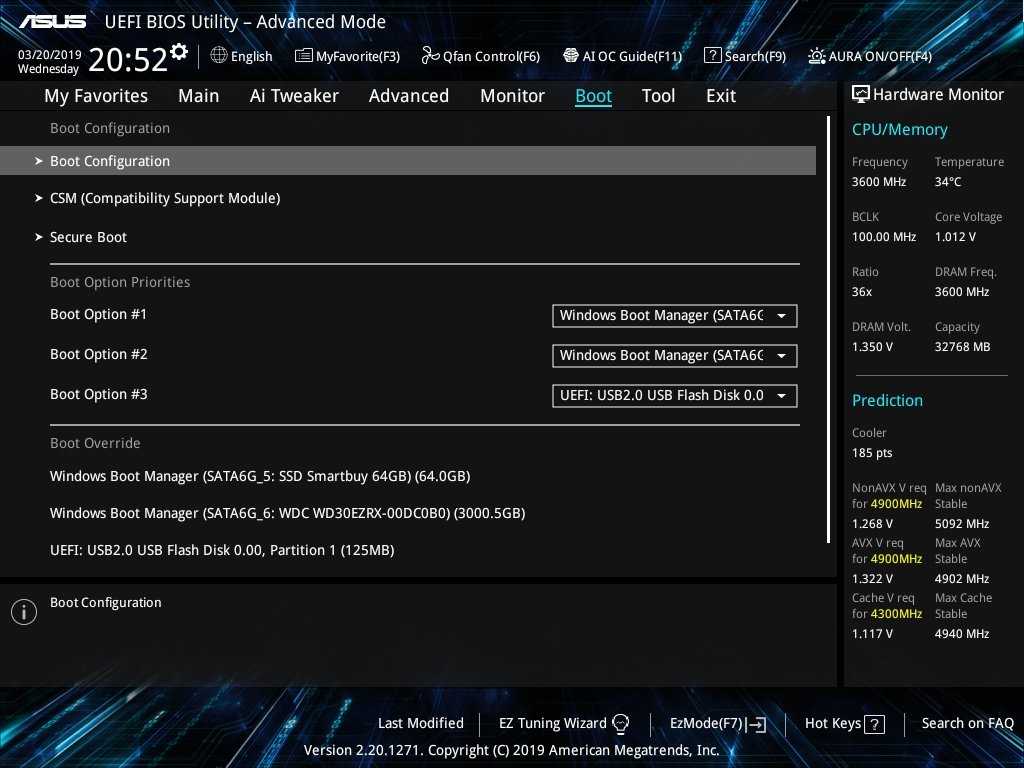

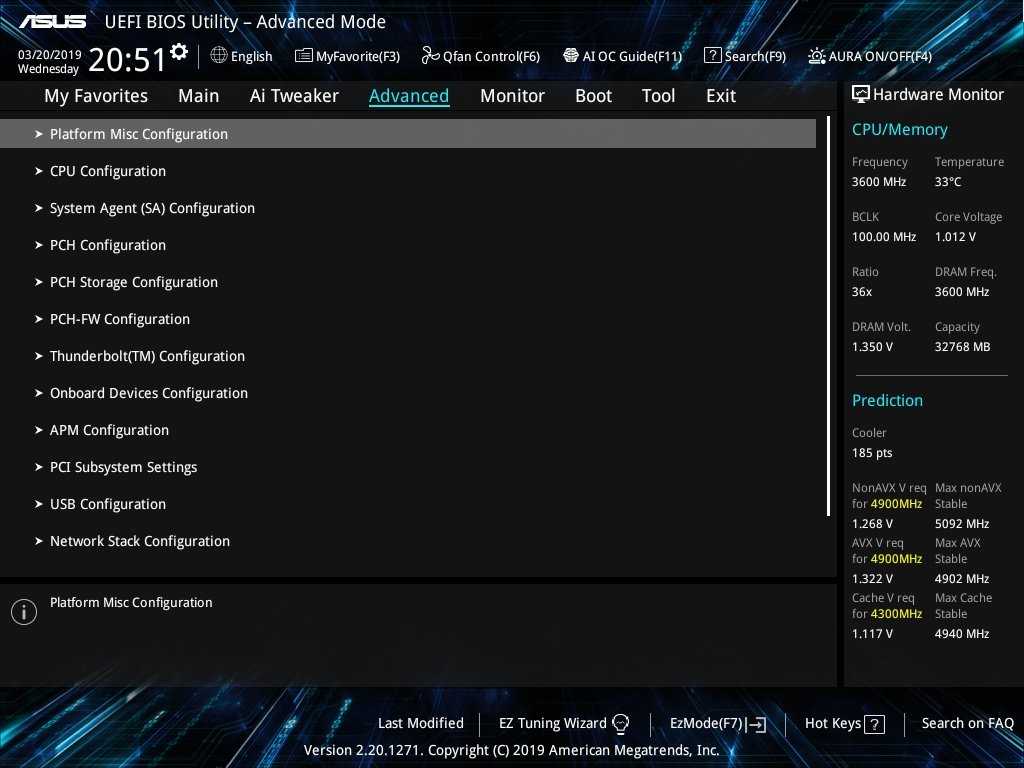

Для настройки периферийных устройств, слотов и разъемов платы предусмотрен раздел «Advanced».

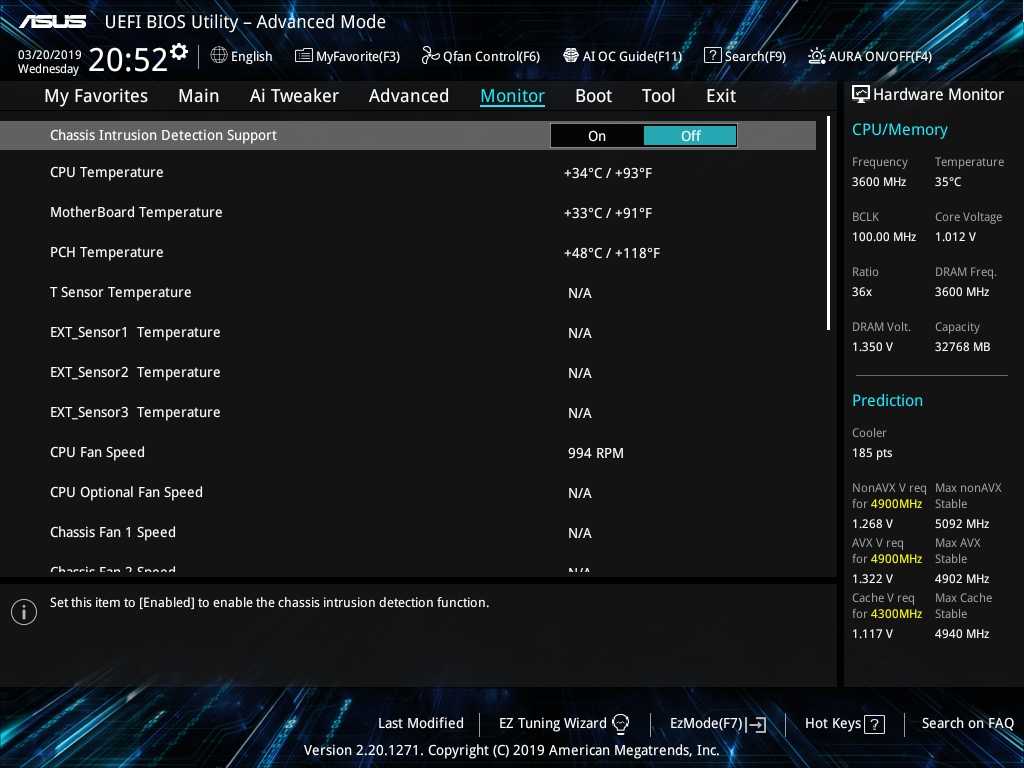

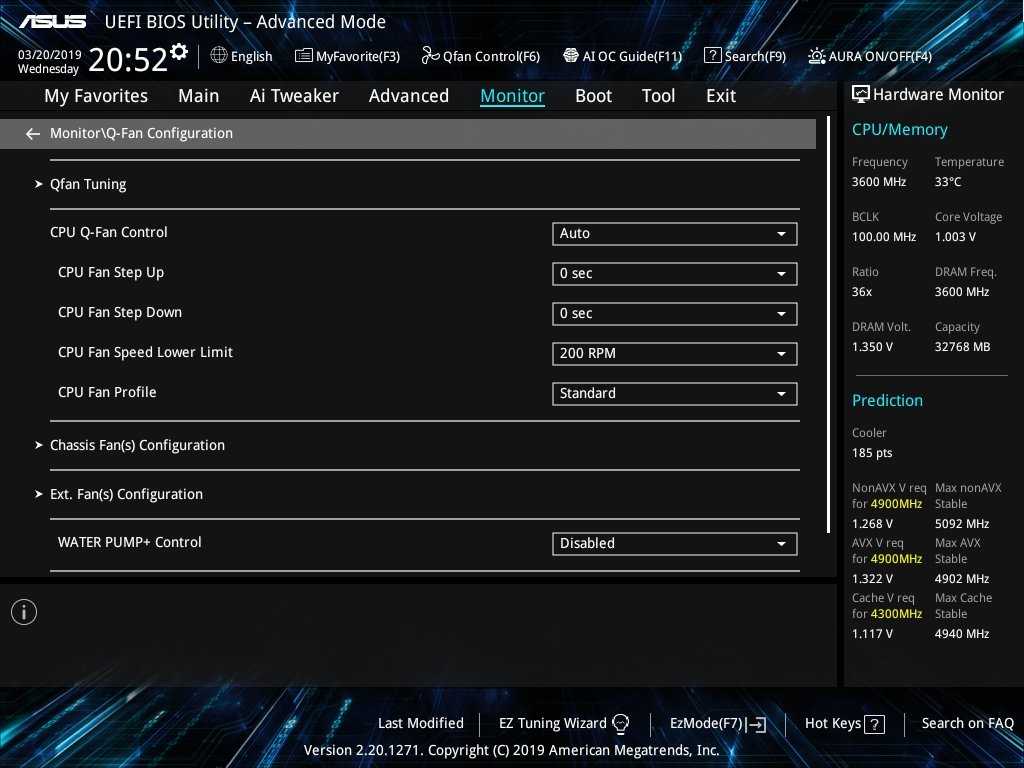

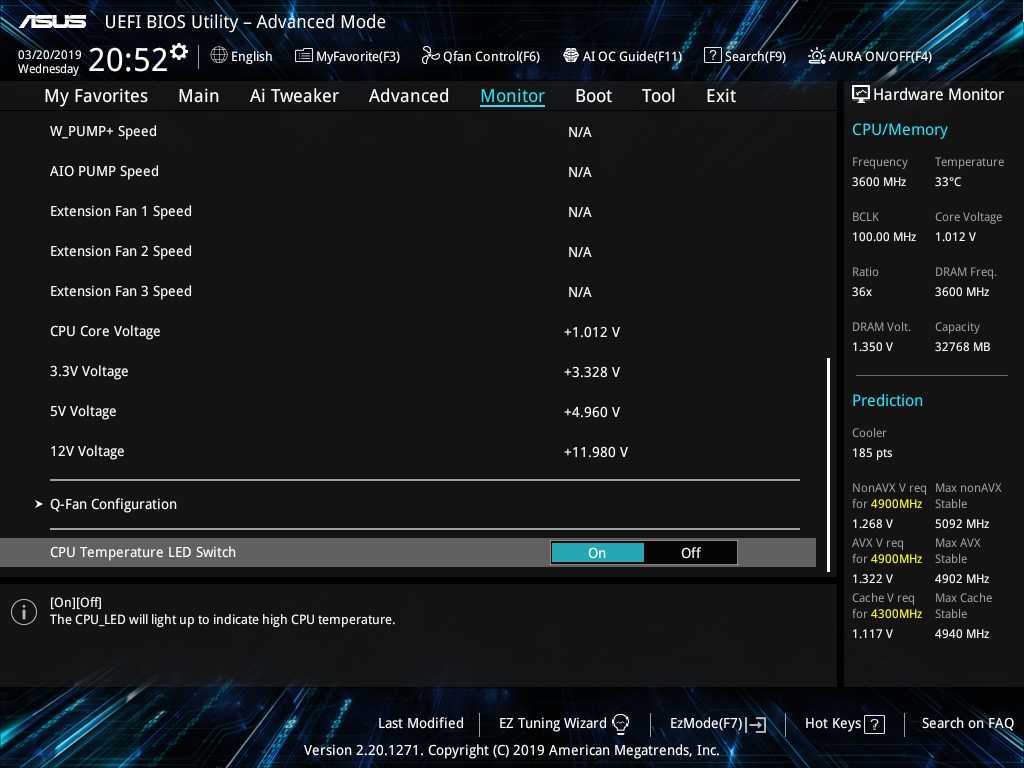

Функции мониторинга, управления вентиляторами и оперативные данные о напряжениях находятся во вкладке «Monitor».

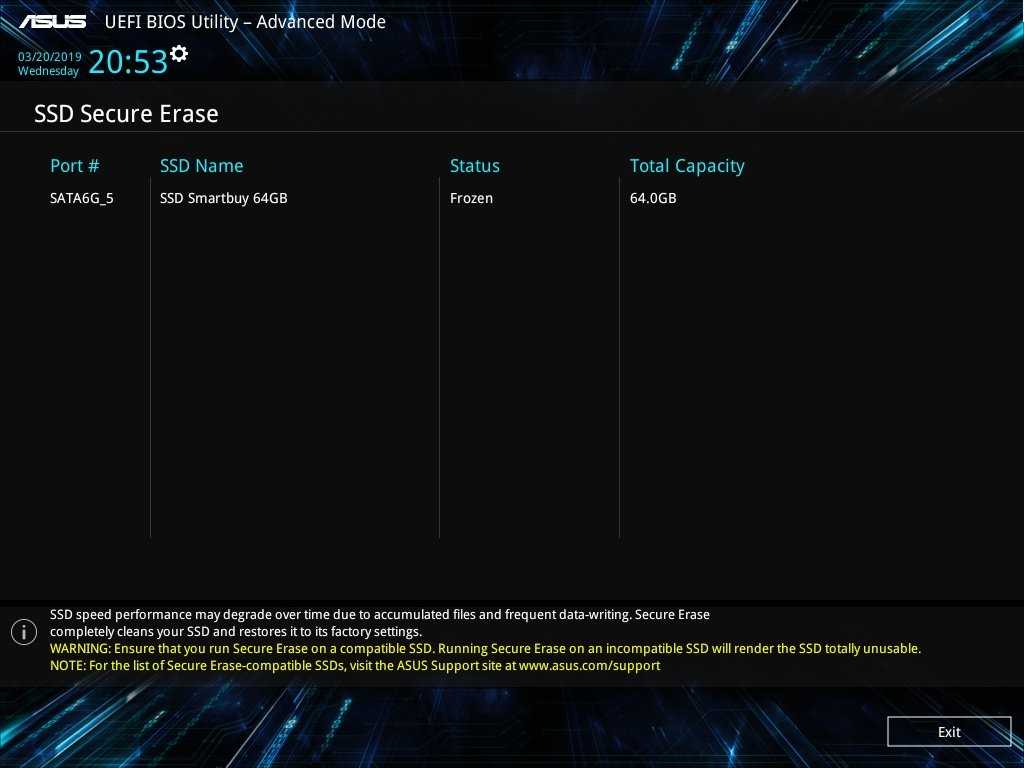

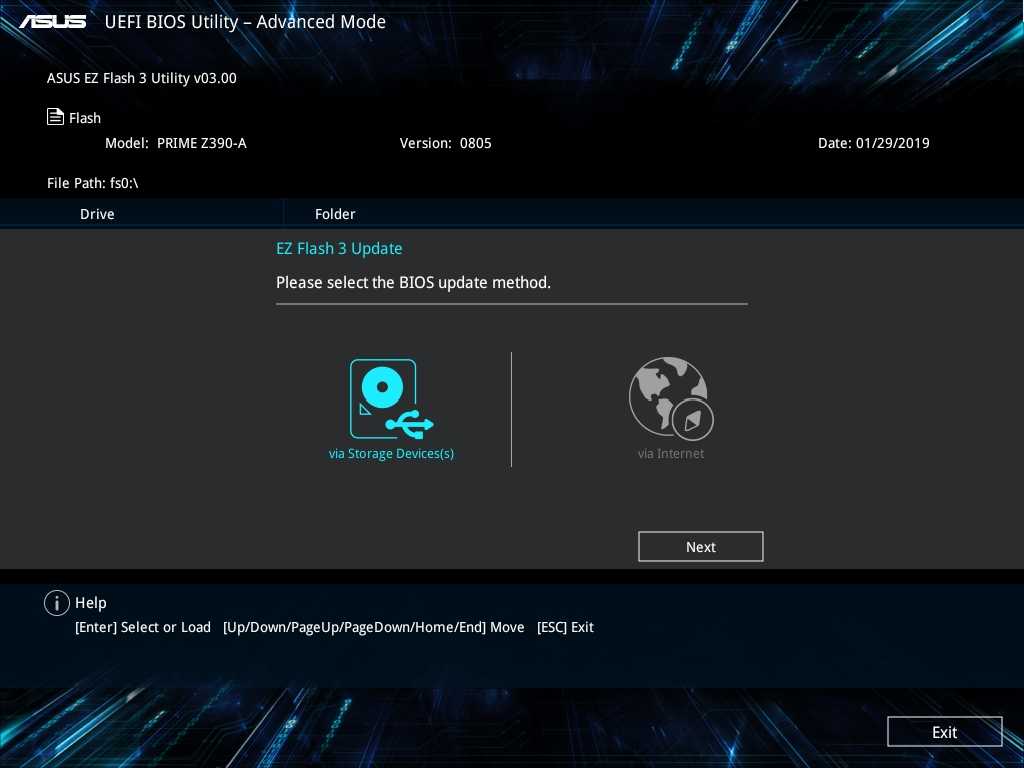

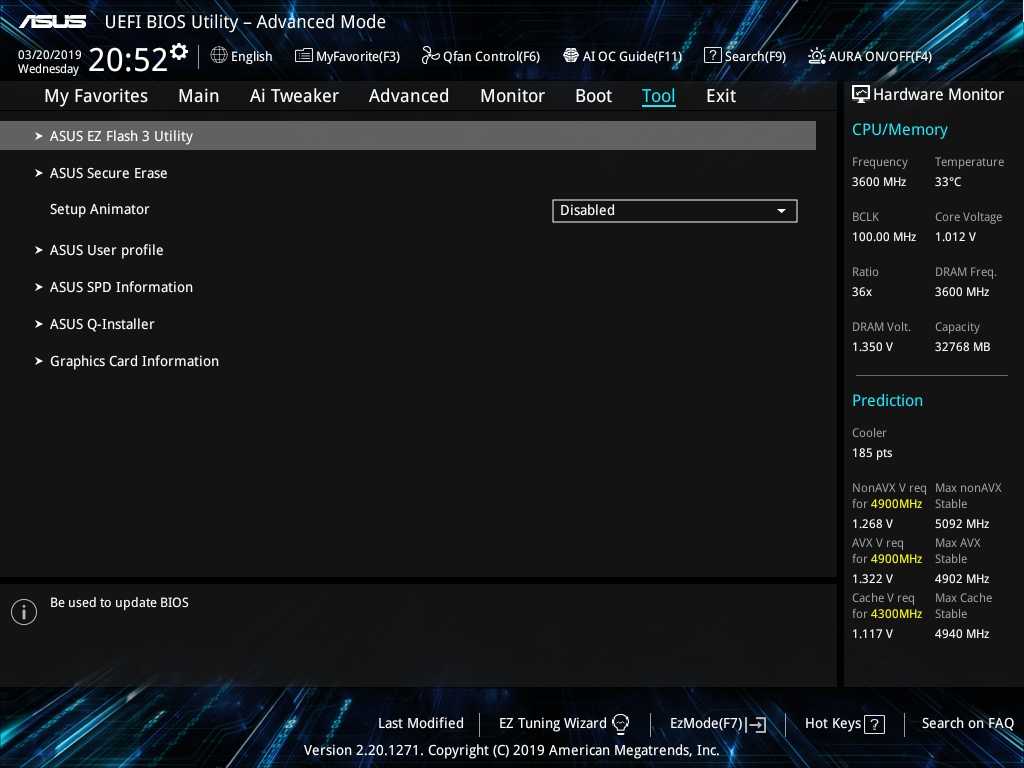

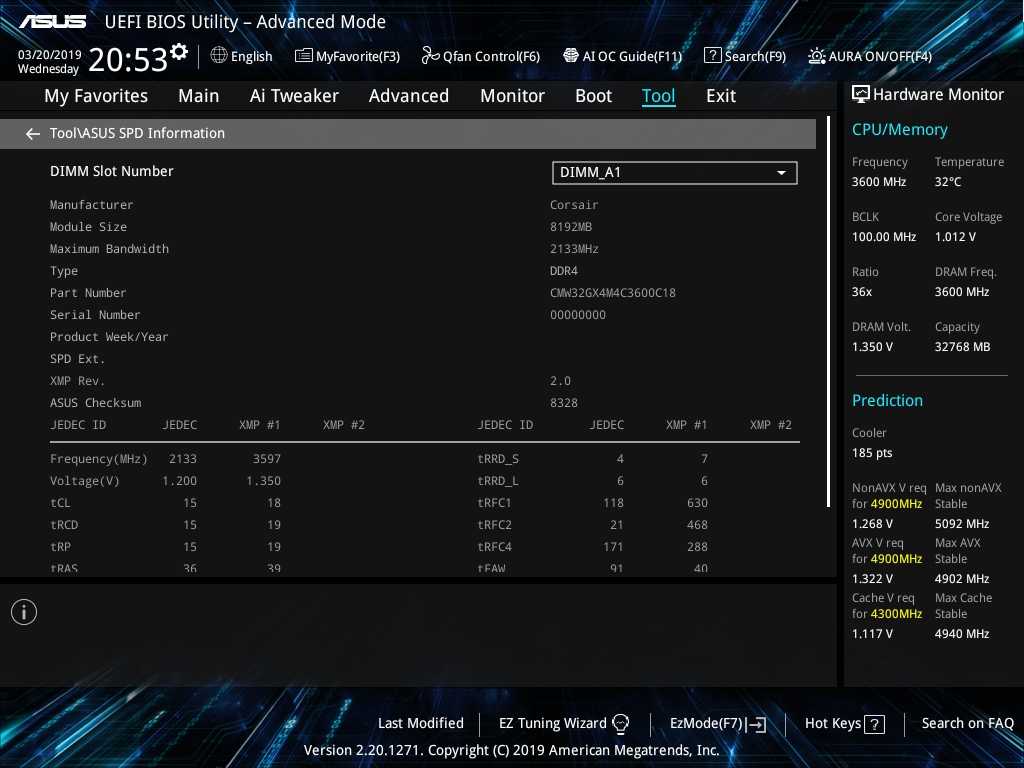

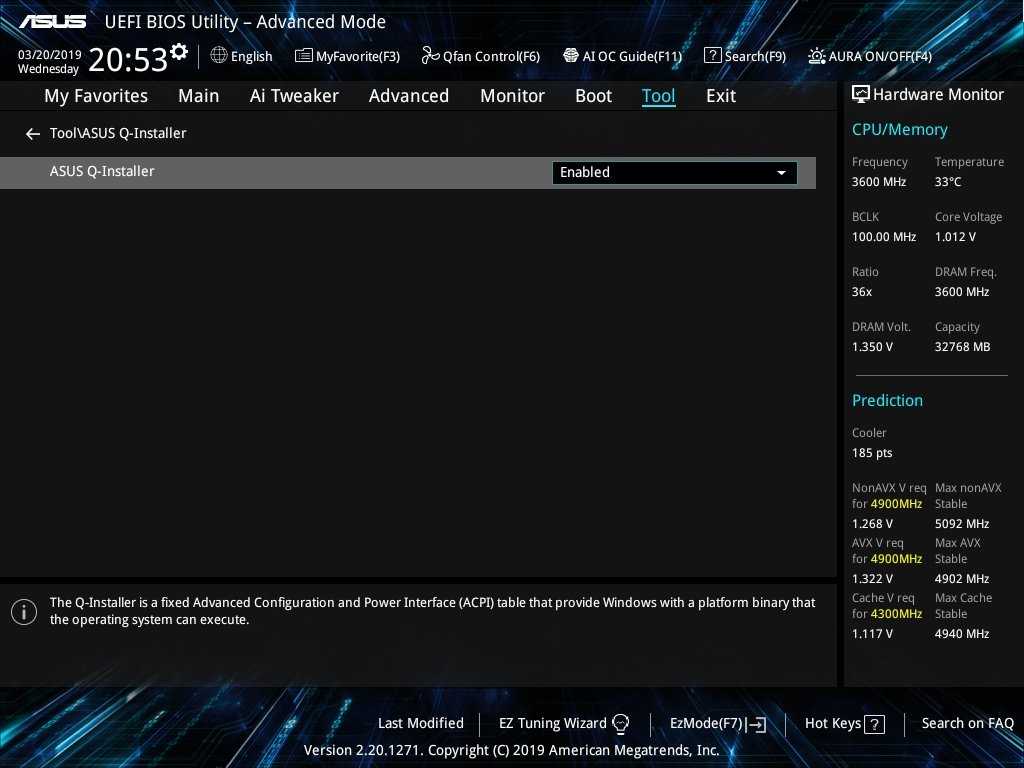

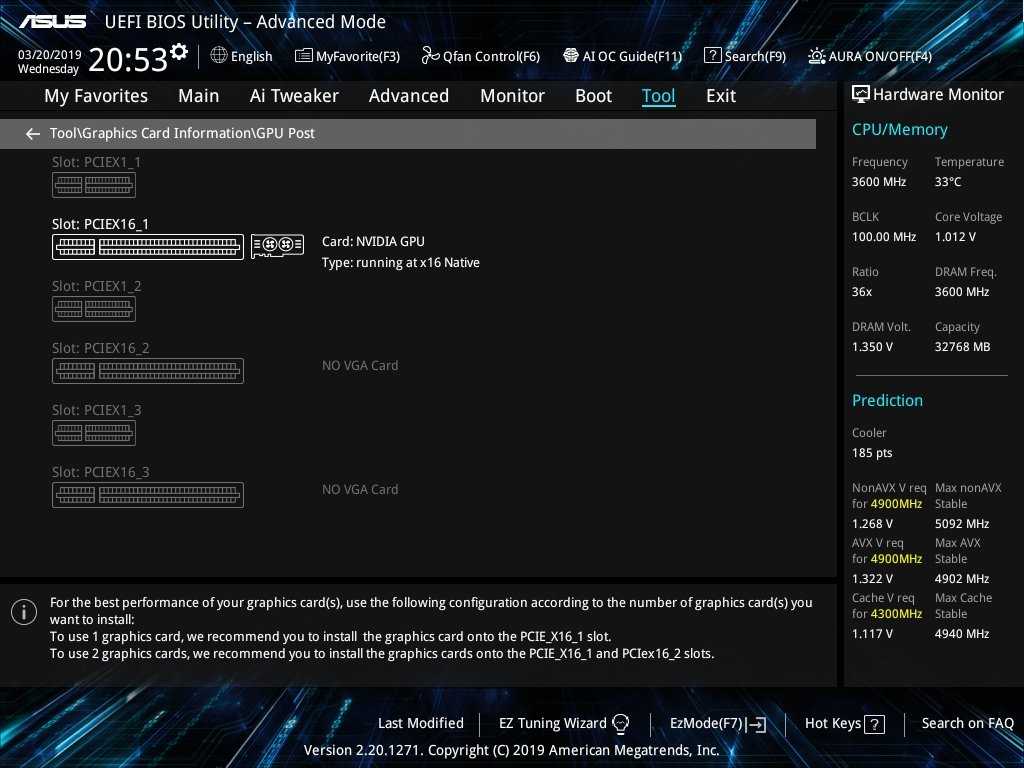

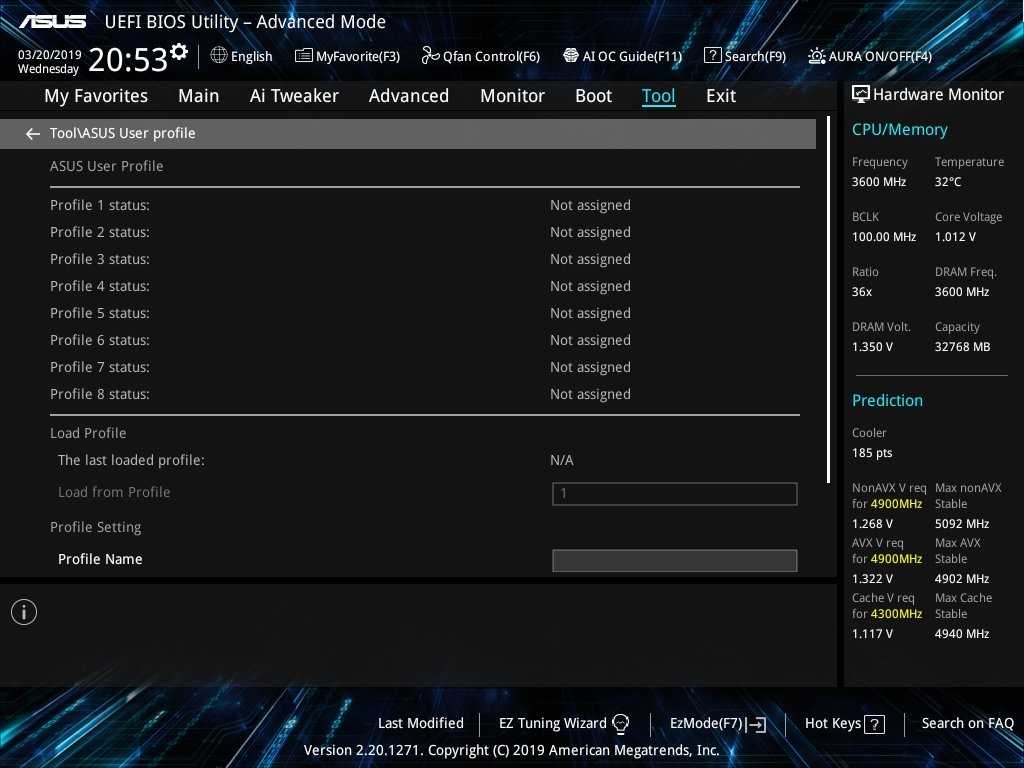

Не менее важные опции несет в себе и раздел «Tool», который представляет собой центр сервисных функций. Здесь присутствует возможность получить информацию об установленных компонентах системы, обновить прошивку BIOS, отформатировать накопители и другие, схожие по тематике функции.

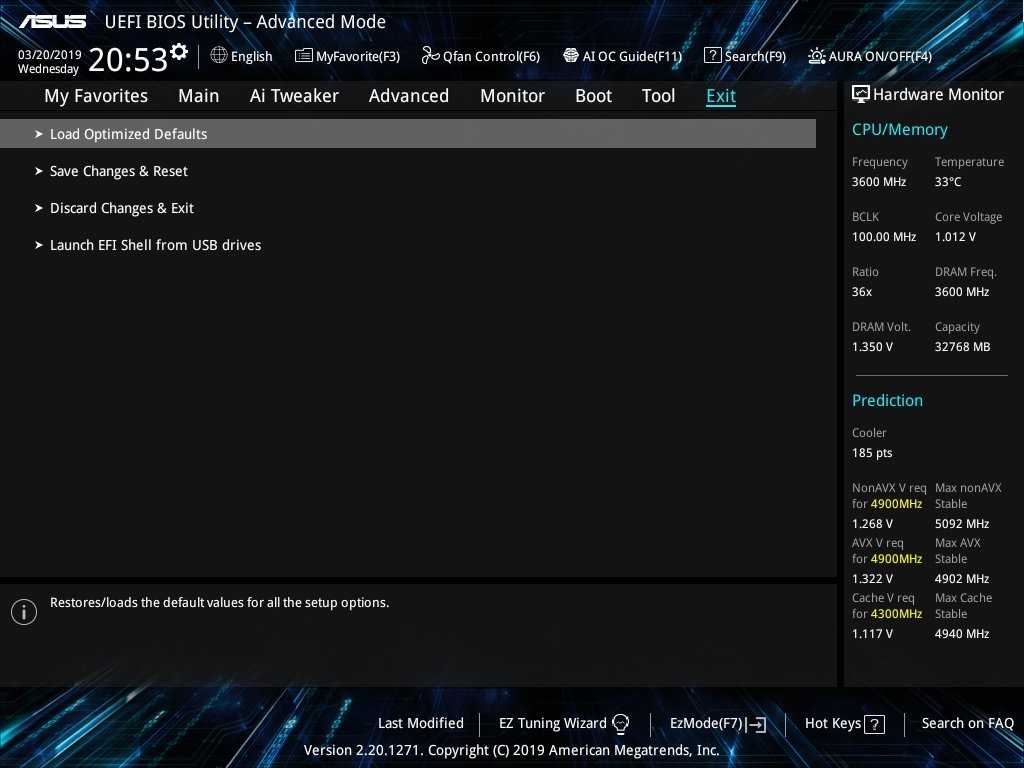

Последний раздел «Exit» предназначен для сохранения изменений настроек BIOS, сброса их на заводские и выхода без изменений.

ASRock Fatal1ty H170 Performance

Как я уже сказал, плата построена по лекалам форм-фактора ATX, однако на печатной плате Fatal1ty H170 Performance распаяно всего пять слотов расширения из семи возможных. А именно присутствует два порта PCI Express x16 и три PCI Express x1. Девайс поддерживает работу технологии CrossFire (объединение нескольких видеокарт AMD Radeon), но только по схеме х16+х4. Для дополнительного питания коннекторов PEG предусмотрен разъем MOLEX. Плюс PCI Express x16 и слоты DIMM имеют позолоченные контакты. Зачем все это необходимо в бюджетном устройстве? Ответ до безобразия очевиден: чтобы было!

В работе

Оформление оболочки UEFI от ASUS нам уже хорошо известна. Параметры удобно структурированы. При этом, в случае с PRIME Z370-A вряд ли появятся жалобы на недостаток опций для регулировки даже если вы с интересом готовы покопаться в настройках.

Напряжение питания процессора можно изменять в пределах 0,6–1,7 В с шагом 0,005 В, на чипах памяти регулируется в пределах 1,0032–2,0064 В с шагом 0,0066 В. в этом плане можно быть уверенным, что этого более, чем достаточно для экспериментов с разгоном в домашних условиях.

Для материнской платы предусмотрено два режима автоматического ускорения. В случае с процессором Core i7-8700K режим TPU I предполагает повышение тактовой частоты процессора до 4700 МГц если нагружено 4/5/6 ядер или же до 4800 МГц при нагрузке на 1/2/3 вычислительных блока. При этом также предусмотрена возможность снижения частоты на три ступени при исполнении инструкций AVX. Такой “интеллектуальный” вариант удобен для случаев, когда хочется и прибавку производительности получить и не сильно напрягать подсистему питания материнской платы.

Режим TPU II производитель рекомендует использовать при наличии жидкостной системы охлаждения. Максимальная частота чипа под нагрузкой на любое количество вычислительных блоков увеличивается до 5000 МГц. При исполнении AVX-инструкций, как и в предыдущем случае, процессор также снижает частоту на 300 МГц. Напряжение питания под нагрузкой вариативно увеличивается до 1,3–1,34 В.

В ручном режиме нам покорились 5100 МГц при повышении питающего напряжения до 1,34 В. Силовая подсистема справлялась с нагрузкой, но все же стоит учитывать, что при таком разгоне 6-ядерного процессора кронштейн для дополнительного вентилятора в комплекте с платой – не случайная опция. При длительной нагрузке на разогнанный процессор, радиаторы силовых элементов VRM прогревались до 58–60С. Температура охладителя чипсета не поднималась выше 38С.

Вывод

Представленная материнка уникальна в своем ценовом диапазоне. За 11-12 тысяч рублей вы получаете рабочий инструмент с легким разгоном CPU и памяти. Наличие DP выгодно отличают ее от аналогов, а RGB подсветка придется по вкусу моддерам. Немаловажную роль играет отношение компании к покупателям: ASUS заботится о поддержки и своевременном обновлении BIOS. С каждой новой версией устраняются мелкие недочеты. Сам процесс стал безопасным благодаря возможности сделать это различными способами. Особенно он прост в ОС Windows через фирменную утилиту. Светодиодная подсветка Aura совместима с целым списком продающихся RGB лент, в том числе вы сможете синхронизировать настройки на свой вкус. Обратной стороной медали стал ощутимый нагрев системы питания до 57-60С в штатном для процессора Intel Core i7 8700K режиме, и до 90С в разгоне.

Заключение

Тестирование ASUS Prime Z490-A показало, что данная материнская плата представляет собой достаточно добротное решение, но не лишенное компромиссов. Сильной стороной Prime Z490-A является система питания процессора с 14-ю силовыми модулями DrMOS и качественным охлаждением зоны VRM. На материнской плате есть все инструменты для разгона процессора и оперативной памяти, возможности которых устроят большинство неискушенных оверклокингом пользователей. Вместе со стильным внешним видом в серебристом исполнении Prime Z490-A может предложить 2.5-гигабитную проводную сеть, современные разъемы USB 3.2 Gen2 и сразу несколько разъемов для подключения RGB-подсветки. В организации охлаждения пользователь не будет сильно ограничен, поскольку на Prime Z490-A присутствует сразу 7 разъемов 4-пин PWM. Что касается компромиссов, то ими, на наш взгляд, являются отсутствие модуля Wi-Fi и наличие всего одного радиатора для накопителей М.2. В остальном Prime Z490-A является неплохой материнской платой и по праву занимает место между моделями ROG Strix и TUF Gaming.

Плюсы:

• качественная система питания CPU с 14-ю модулями DrMOS;
• хорошее охлаждение зоны VRM в виде трех массивных радиаторов;
• предустановленная панель для тыльных разъемов платы;
• множество современных разъемов USB 3.2 Gen2;
• семь разъемов 4-пин PWM для подключения охлаждения;
• четыре разъема для подключения элементов подсветки RGB;
• 2.5-гигабитный проводной сетевой контроллер;
• разгон процессора и оперативной памяти до достойных частот.

Минусы:

• всего один радиатор для М.2 накопителей;
• отсутствие Wi-Fi модуля в комплекте.

В заключение

На мой взгляд, линейка чипсетов, предназначенных для платформы LGA1151, оказалась весьма сбалансированной. Каждый наверняка найдет себе подходящее устройство. Тем более, что и сами производители, подталкиваемые конкурентной борьбой, стараются максимально разнообразить свои модельные ряды. Если вам необходим разгон процессора и памяти, а также возможность использования массива графических адаптеров, то стоит смотреть исключительно в сторону решений на базе Z170 Express. Во всех остальных случаях лучше выбрать плату попроще. Идеальными вариантами предстают устройства на логике H170 Express и B150 Express. Они обладают неплохим набором функций. В первую очередь хочется отметить наличие современных интерфейсов, таких как USB 3.0, SATA Express и M.2. Во вторую — возможность выбора между памятью DDR3 и DDR4. В итоге на базе младших чипсетов Intel можно собрать очень мощную игровую конфигурацию.

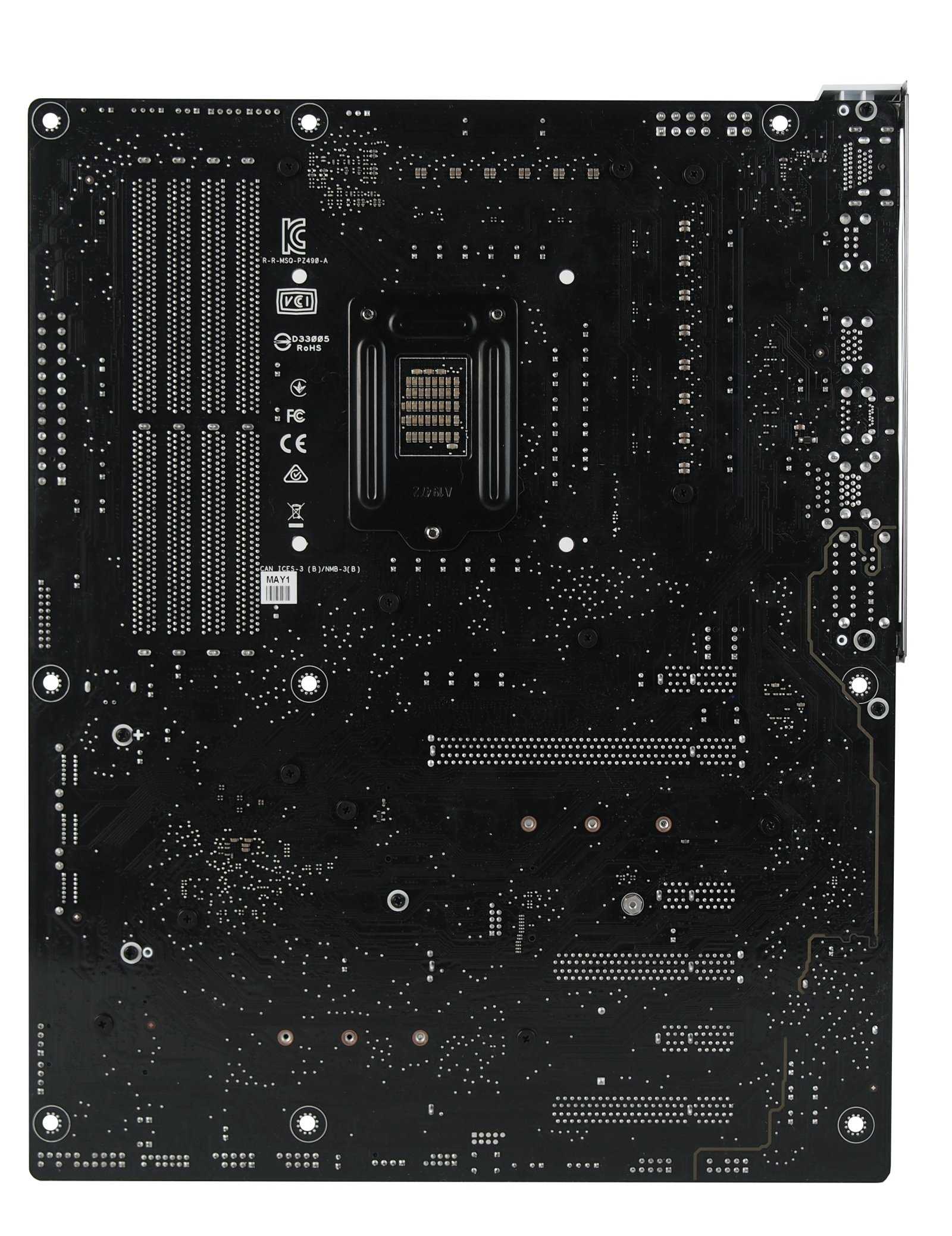

Что касается протестированных материнских плат, то они оставили о себе откровенно противоречивые впечатления. Вроде бы устройства качественные. Вроде бы все в порядке у них с элементной базой, функциональностью и техническим оснащением. Но у обеих плат присутствует ряд «фишек», которые им ничего не дают, кроме увеличения конечной стоимости. Например, взять Fatal1ty H170 Performance. Зачем ей такая подсистема питания процессора, если возможности разгона жестко урезаны со стороны чипмейкера? А пригодится ли вам, потенциальные покупатели, дополнительное питание для портов PCI Express? А позолоченные контакты DIMM? И так везде.
