Обзор и тестирование материнской платы asus rampage iv gene

Память

1.Поддержка RAID 1
Asus Rampage IV Gene

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 5
Asus Rampage IV Gene

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

3.Поддержка RAID 0
Asus Rampage IV Gene

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

4.Поддержка RAID 10 (1+0)
Asus Rampage IV Gene

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

5.Поддержка RAID 0+1
Asus Rampage IV Gene

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Обзор, тестирование материнской платы ASUS X58 ROG Rampage II Gene.

Введение. В данном обзоре вашему вниманию будет представлена видеокарта от ]ASUS, ключевой особенностью которой является поддержка процессоров LGA 1366, так как основана она на чипе Intel X58, при этом она имеет формат mATX. Скорее это вынужденное решение, так как новые чипсеты для новых процессоров задержались, а mATX формат всегда остается востребованным.

Комплектация.

Материнская плата поставляется в коробке красного цвета, что нехарактерно для ASUS. В коробке были обнаружены: 1. Материнская плата. 2. Инстуркция. 3. Диск с драйверами. 4. Мостик SLI. 5. Мостик CrossFire. 6. Вентилятор. 7. Постер с жк-монитором. 8. 6 кабелей SATA. 9. Шлейф IDE. 10. Планка с портами USB и FireWire.

Внешний осмотр материнской платы.

Материнская плата имеет mATX формат и распаяна на плате черного цвета. Система охлаждения основана на трех радиторах: на южном мосту, северном мосту и системе питания процессора. Последние две объединены тепловой трубкой.

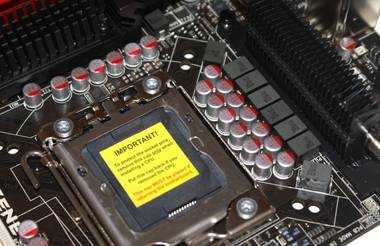

На материнской плате используются только твердотельные конденсаторы, что уже стало правилом, тем более, когда вопрос касается материнских плат на топовых чипсетах.

На плате распаяны шесть слотов памяти DDR3. Не смотря на уменьшенный размер платы, производитель не ограничился тремя слотами, — установил все 6, как на полноценных ATX платах. На плате распаяны все ключевые порты ввода вывода. В том числе кнопка для перезагрузки, FireWire, eSATA порты.

На плате отдельно разведены кнопки запуска и перезагрузки. Имеются четыре слота расширения: 2xPCI-Exp 16x, 1xPCI-Exp 4x, PCI.

Спецификации платы. 1. Поддержка процессоров: Intel Socket 1366 Core i7 Processor Extreme Edition/Core i7 Processor Supports Intel Dynamic Speed Technology 2. Чипсет: Intel X58 /ICH10R 3. Шина: до 6400 MT/s с QuickPath 4. Память: — 6 x DIMM, Max. 24 GB, DDR3 2000(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 Non-ECC,Un-buffered Memory — Трехканальная архитектура 5. Слоты расширения: — 2 x PCIe 2.0 x16 — 1 x PCIe 2.0 x4 — 1 x PCI 2.2 6. Хранение данных: Intel ICH10R: — 6 xSATA 3 Gb/s ports — Intel Matrix Storage Technology: RAID 0,1,5,10 JMicron JMB363 PATA и SATA контролер: — 1 xUltraDMA 133/100/66/33 for up to 2 PATA devices — 1 xInternal SATA 3.0 Gb/s port — 1 xExternal SATA 3.0 Gb/s port (SATA On-the-Go) 7. Сеть: Realtek 8111C PCIe Gigabit LAN 8. Звук: — SupremeFX X-Fi onboard 8 -Channel High Definition Audio CODEC — EAX Advanced HD 4.0 — X-Fi CMSS-3D — X-Fi Crystalizer — Creative ALchemy — Supports Optical S/PDIF out ports on rear 9. IEEE 1394: 2 x 1394a ports 10. USB: 12 USB 2.0 11. Порты ввода вывода: — 1 x External SATA — 1 x IEEE 1394a — 1 x LAN(RJ45) port — 6 x USB 2.0/1.1 — 8 -Channel Audio I/O — 1 x PS/2 Keyboard port(purple) — 1 x S/PDIF (Optical) — 1 x Clr CMOS switch

Особенности БИОСа материнской платы.

1. Множители: 12x-20x на Core i7 920 2. Частота памяти: Auto, DDR3-800, DDR3-1066 3. Напряжение на процессоре: 0.8500V-2.10000V 4. PLL напряжение процессора: 1.80v-2.50v 5. QPI/DRAM напряжение: 1.20000v-1.90000v Как видим, ключевые возможности материнской платы практически одинаковые с полноценными ATX платами.

Результаты разгона процессора.

Процессор Core I7 940 удалось разогнать до 4 Ггц, довольно приличный результат, тем более для платы mATX.

Заключение. Материнская плата мне очень понравилась, тем более стоимость ее совсем не кусается и равняется 250$. Можно смело покупать при необходимости сборки малогабаритных системных блоков.

Статью подготовил FireAiD специально для Mega Obzor.

Внешний вид

RAMPAGE IV EXTREME BLACK EDITION

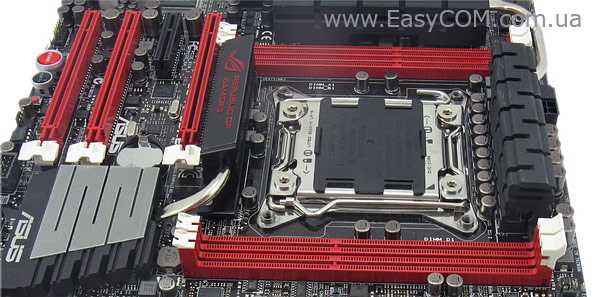

Материнская плата создана по лекалам форм-фактора E-ATX, то есть она немного шире ATX (305×272 мм против 305х244 мм). Так что для RAMPAGE IV EXTREME BE и корпус нужен соответствующий. Большую часть текстолитового пространства занимает сокет, восемь слотов DIMM, подсистема питания и система охлаждения. Устройство поддерживает модули DDR3 с эффективной частотой вплоть до 2800 МГц. Максимальный объем — 64 Гбайт.

На плате равноудаленно друг от друга распаяно четыре порта PCI Express x16, которые могут работать по схеме x16-x16-x8 или x16-x8-x8-x8. RAMPAGE IV EXTREME BE отлично подойдет для сборки системы с несколькими видеокартами в одной упряжке. Помимо PEG, на текстолите нашлось места для двух PCI Express x1. Отметим, что эти порты не имеют перегородок, поэтому в них могут быть установлены и другие дискретные устройства.

⇡#Плата ASUS Rampage IV Black Edition

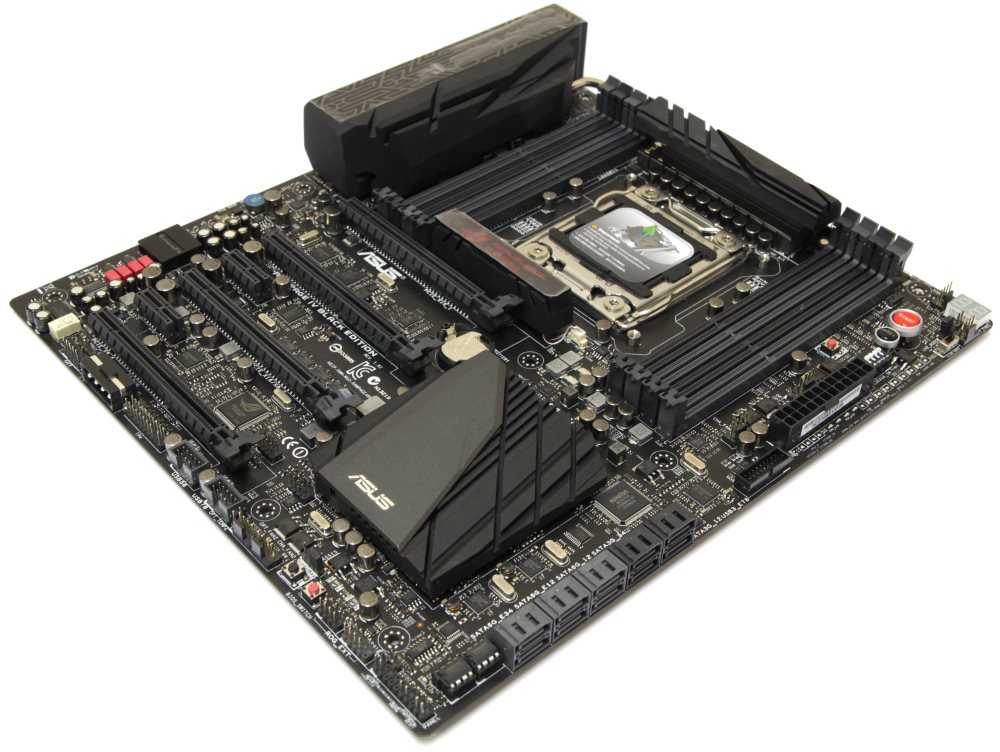

Материнская плата ASUS Rampage IV Black Edition выполнена по классической схеме с четырьмя слотами PCI Express x16. Причем данные слоты расположены со значительными промежутками, что позволяет на практике установить четыре мощные видеокарты с двухслотовой системой охлаждения. Расположение остальных компонентов практически стандартное: по обе стороны от процессорного гнезда распаяны группы слотов DIMM — по четыре слота в группе, а преобразователь питания вынесен на правый край платы. Уложиться в габариты форм-фактора ATX не получилось, поэтому разработчики увеличили PCB на один дюйм, в результате чего плата стала соответствовать форм-фактору E-ATX.

Наиболее интересным моментом для рассмотрения, пожалуй, является схема распределения линий шины PCI Express (поддерживается спецификация v3.0). Поскольку чипсет X79 поддерживает только 40 линий, то разработчики реализовали следующие конфигурации (нумерация от процессора): 16+0+16+0, 16+8+16+0 и 16+8+8+8.

Кроме того, инженеры ASUS увеличили количество доступных линий при помощи установки дополнительного PCI-E-моста ASMedia ASM1184e (1 → 4 линии).

Тут же отметим, что на плате расположены два слота PCI Express x1, причем оба имеют разрезную заднюю стенку

На этот момент стоит обратить внимание тем пользователям, которые планируют установить в них слабые видеокарты для подключения большого количества мониторов. Кстати, силовая подсистема платы выполнена на очень высоком уровне: помимо основного, 24-контактного разъема (на нижнем краю), она включает три дополнительных разъема

Два из них расположены на правом краю — это восьми- и четырехконтактные разъемы (можно использовать только один из них).

Третий разъем, вынесенный на левый край платы, имеет конструктив типа Molex и ориентирован параллельно плоскости платы.

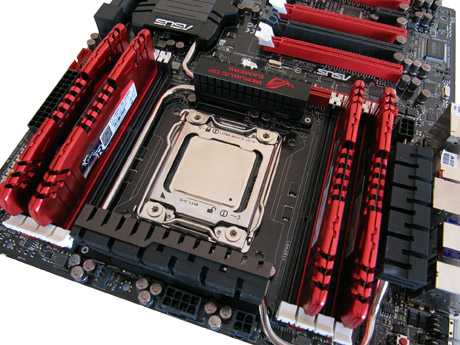

Если с установкой видеокарт все более-менее понятно, то с расположением модулей памяти все довольно непросто — пользователю придется заглянуть в документацию.

Все восемь 240-контактных слотов DIMM практически одинаково окрашены, что также не облегчает данную задачу.

Тут же отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600/1866 — и вплоть до DDR3-2800 в режиме разгона. Максимальный объем памяти равен 64 Гбайт. И как только на плату подается напряжение, загорается подсветка кнопок запуска и перезагрузки, а также красная полоска в верхней области платы.

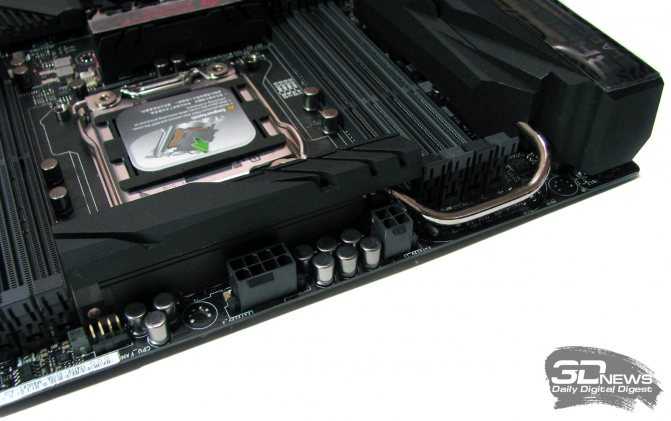

Пара слов о системе охлаждения. На плате установлено три радиатора: один на чипсете и два на преобразователе питания. Причем с помощью тепловой трубки два последних объединены

Если принять во внимание наличие восьми 4-контактных разъемов для подключения вентиляторов, можно сделать вывод, что в целом система охлаждения платы соответствует ее топовому уровню

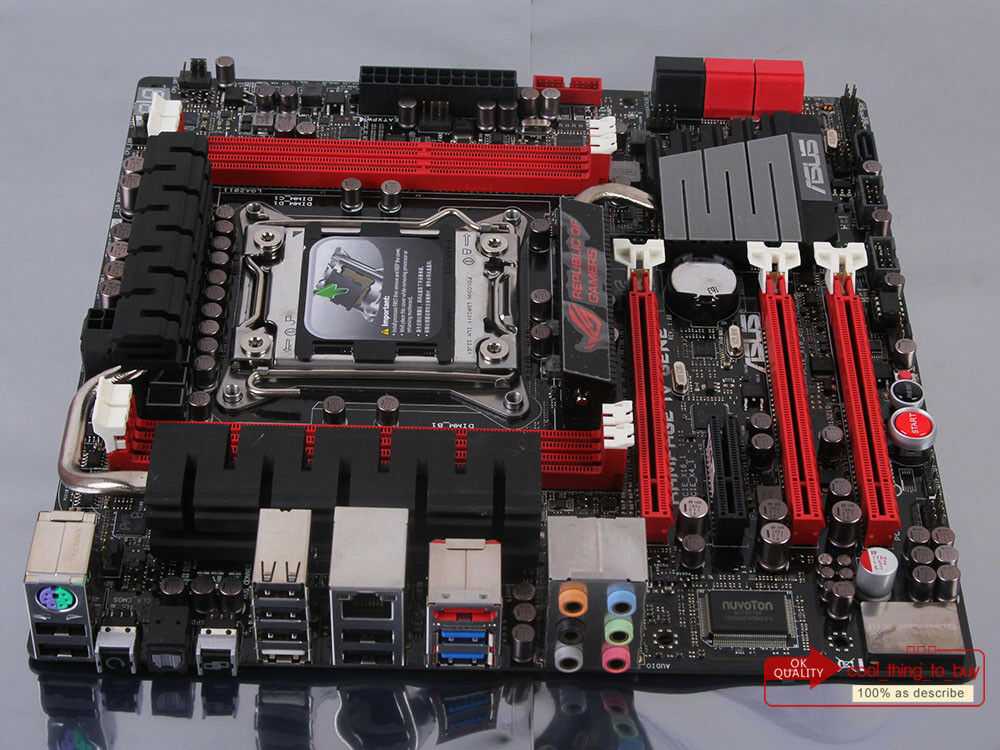

ASUS Rampage IV GENE

Мальцев Николай, 16.11.2017

Достоинства: Одна из лучших материнок под 2011 сокет. Малый размер.

Недостатки: Главный недостаток компания производитель. Полное отсутствие гарантийной поддержки компании ASUS во всех авторизованных сервисных центрах в г. Москва. Даже если Вы звоните на горячую линию поддержки ASUS они подтверждают этот факт по телефону. В какой бы сервис. центр вы бы не обратились (допустим прошить BIOS) Вам ответят так — мы материнские платы не принимаем и вообще с ними не работаем.

Комментарий: Будьте внимательны при покупке данной материнской платы, так как в зависимости от партии, она может иметь старую версию BIOSa, которая не работает с процессорами ivy Bridge, то есть 4820k, 4930k, 4960x. Но самая большая проблема в том, что если у вас в материнке с завода была установлена версия BIOS начиная от 1005 до 1404, то прошить через FLASHBACK вы ее на версию 4403(именно с этой версии BIOSa начинается поддержка процессоров на архитектуре ivy Bridge) не сможете! Объясню почему — по умолчанию у версии начиная от 1005 и до 1404 структура биоса(расширение файлов) была. ROM, далее, что бы прошить версию выше, нам надо зайти в BIOS, запустить Asus Ez Flash 2, и запустить через нее с заранее подготовленной флешки BIOS Converter, который конвертирует старую структуру. ROM в новую. CAP, только после этого мы можем обновить BIOS на самую последнюю версию (например 4403 или 4901). Иначе она ее просто не будет распознавать и не будет прошивать соответственно. Соответственно, если у вас нет процессора с арх. Sandy Bridge(то есть 3820k, 3930k, 3960x) то и прошиться из под BIOS вы не сможете. Следовательно варианта три: 1). Покупаем программатор стоит 600р и учимся шить; 2). Несем в любой платный СЦ за 1000р они шьют; 3). Ищем по знакомым один из этих ЦП — 3820k, 3930k, 3960x(ну или покупаем) и перешиваемся. Вот я именно так и попал, по тому, что у меня процессор 4930k, проблему пока еще правда не решил, мп сдал обратно в магазин, заказал в другом, быть может мне повезет. Это не первая материнка, это же кстати касается всех материнок на 2011 сокете компании ASUS. Компании ASUS за это огромный кол. На этом, мое общение с этим производителем окончательно заканчивается, конечно и другим тоже не советую покупать продукты данной компании, так как за последние пол года, я благодаря материнским платам ASUS серии ROG стал программистом, научился паять, накачал ноги пока бегал по СЦ/магазинам и потратил на все это много денег. Видео: https://youtu. be/w3ZXWpHUE-0

BIOS

Графическая оболочка UEFI имеет отличный от других ROG-материнок скин. При нажатии на клавишу Del (или F2) мы сразу попадаем в меню Extreme Tweaker, минуя основное меню. Опции по разгону выстроены достаточно стандартно. Сначала идут заготовленные профили, затем настройки характеристик процессора и памяти, а потом параметры напряжений. Опций очень много. Для разгона «камня» и «мозгов», так сказать, в домашних условиях большая их часть не понадобится. К тому же большинство манипуляций можно провести при помощи OC Panel. Однако во время спортивно-экстремального разгона RAMPAGE IV EXTREME BE способна проявить себя во всей красе. Впрочем, к разгону испытуемой мы еще вернемся.

⇡#Функции разгона

Уже довольно давно в BIOS оверклокерских материнских плат ASUS на первом место стоит раздел Extreme Tweaker. Это довольно удобно, поскольку именно этот раздел является ключевым для энтузиастов. Количество настроек в разделе Extreme Tweaker для платы ASUS Rampage III Gene ничем не уступает оному у других представителей серии Republic of Gamers, выполненных на основе набора микросхем Intel X58.

Не может не радовать тот факт, что настройки, доступные для изменения в BIOS, могут быть адаптированы как для начинающего оверклокера, так и для профессионала. Например, в самом верху списка возможно переключение режимов тонкой настройки системы между Gamer Mode и Extreme mode. Эти режимы отличаются количеством степеней свободы при настройке системы на максимальную производительность.

Ну а если вам вдруг не захочется думать над тем, какие параметры выставить для достижения заветной частоты, скажем, 4 ГГц, можно воспользоваться функцией CPU Level UP, которая позволит разогнать процессор в автоматическом режиме до выбранной из списка величины. Для проверки работоспособности этой функции мы выставили настройку Crazy OC 4.2G и провели тестирование в таком режиме, но об этом чуть позже.

Помимо основных настроек частот и напряжений, пользователю доступен для изменения целый ряд дополнительных параметров. Все их перечислять не имеет смысла, поэтому мы на них подробно останавливаться не будем, всё видно на снимках экранов с BIOS

Однако на один пункт меню мы всё же обратили внимание. Речь идёт о функции 2D Performance Booster

К сожалению, нам так и не удалось понять, какие параметры системы изменяются при активации этого “2D-ускорителя”. Дело в том, что ни частоты, ни тайминги/субтайминги оперативной памяти никак не менялись при включении или выключении параметра 2D Performance Booster. Тем не менее, мы проверили степень влияния этого параметра на быстродействие системы в 2D-приложениях, о чём также расскажем позже.
