Обзор и тестирование материнской платы ASUS Z87-DELUXE

Таблица технических характеристик

ASUS Z87 Deluxe	ASUS P8Z77-V Deluxe
Поддерживаемые процессоры	Все процессоры LGA 1150	Все процессоры LGA 1155
Системная логика	Z87	Z77
Поддерживаемая оперативная память	DDR3 1066/1333/1600/1866/2200 /2400/2666/2866/3200	DDR3 1066/1333/1600/1866/2200
Слоты расширения	1x PCI-E 16x 3.01x PCI-E 8x 2.01x PCI-E 4x 2.04x PCI-E 1x	1x PCI-E 16x 3.01x PCI-E 8x 2.01x PCI-E 4x 2.04x PCI-E 1x
Поддержка Multi-GPU	NVIDIA SLI, AMD CrossFireX	NVIDIA SLI, AMD CrossFireX
Поддержка e-SATA	—	2х e-SATA
Питания материнской платы	24-pin + 8-pin	24-pin + 8-pin
Разъемы задней панели	АудиоразъемыКнопка обновления BIOS1x HDMI1x miniDP1x DisplayPort2x LAN (RJ45)6x USB 3.04x USB 2.02z Wi-Fi/Bluetooth	АудиоразъемыКнопка обновления BIOS1x HDMI1x Display Port2x e-SATA2x LAN 1000 (RJ45)6x USB 3.04x USB 2.0
Форм-фактор	ATX	ATX
Стоимость, руб	9000	8000

Характеристики

Основные характеристики
Описание	Система охлаждения на основе тепловых трубок, Зарядка USB устройств (iPod, iPhone и т.д.), Зарядка USB устройств при выключенном компьютере, Увеличенная мощность USB портов, Используется 100% конденсаторов с твердым полимером, Автоматический разгон, Диагностическая индикация, Технология ускорения USB 3.0, Кэширование данных на SSD
Производитель	ASUS
Модель	Z87-DELUXEнайти похожую мат.плату
Тип оборудования	Материнская плата для настольного ПК
Назначение	Настольный ПК
Чипсет мат. Платы	Intel Z87характеристики чипсета
Гнездо процессора	Socket LGA1150
Формат платы	ATX (305 x 244 мм)
Поддержка ОС	Windows 8, Windows 7
Поддержка процессоров
Макс. кол-во процессоров на материнской плате	1
Поддержка типов процессоров	Intel серии Core i7-4xxx, Core i5-4xxx, Core i3-4xxx, Pentium G3xxx.Для поддержки процессоров Haswell Refresh или Devil’s Canyon требуется обновление BIOS с любым старым процессором Haswell Прошивку BIOS можно бесплатно обновить в сервисном центре НИКС при покупке материнской платы.
Поддержка ядер процессоров	Haswell, Devil’s Canyon
Частота шины	5000 МГц
Поддержка Hyper Threading	Да
Поддержка памяти
Тип поддерживаемой памяти	LV DDR3, DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество разъемов DDR3	4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP).
Максимальные поддерживаемые стандарты памяти	Зависит от процессора
Дисковая система
RAID-контроллер	Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств
Intel Smart Response	Да
SATA 6Gb/s	10 каналов (6 каналов Intel Z87 + 4 канала контроллер ASMedia ASM1061) с возможностью подключения 10и внутренних устройств
Разъем для подключения FDD	Нет
Коммуникации
Сеть	2x 1 Гбит/с. Сетевые контроллеры Intel + Realtek: Intel I217-V + Realtek RTL8111GR
Стандарты Wi-Fi	WiFi AC (a/b/g/n/ac), ASUS Wi-Fi GO!
Интегрированный Bluetooth	Bluetooth 4.0
Интерфейс, разъемы и выходы
Контроллер USB	USB 3.0 контроллер встроен в чипсет + ASMedia ASM1074
USB разъемы на задней панели	6x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0
Внутренние порты USB на плате	2x USB 3.0 (USB 3.1 Gen1) возможно подключить на корпусе или через планку портов
Порты	2x Wi-Fi антеннапорты
Клавиатура/мышь	USB
Слоты для установки плат расширения
Количество разъемов PCI Express 16x	3 слота 16x работают в режиме 16-0-4 или 8-8-4 (2xPCI-E 3.0 + PCI-E 2.0)
Количество разъемов PCI Express 1x	4 слота 1x PCI-E 2.0
Встроенная видеокарта
Видео M/B	Используется встроенное в процессор видеоядро. Максимальный размер видеобуфера 1024 Мб
Максимальное разрешение экрана	4096 x 2160 @ 24 Гц при подключении HDMI или DisplayPort монитора, 3840 x 2160 @ 60 Гц при подключении DisplayPort монитора, 1920х1200 @ 60 Гц при подключении VGA или DVI-D монитора.
Видео разъемы на задней панели	1x HDMI, 1x DisplayPort, 1x mini-DisplayPort
Макс. кол-во подключаемых мониторов	3
Поддержка SLI	Да
Поддержка CrossFire	Да
Встроенная звуковая карта
Звук	8-канальный HDA кодек Realtek ALC1150
AC-3/DTS Encoder	DTS Connect
Аудио разъемы на задней панели	1x оптический S/PDIF-out, Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out
Охлаждение
Технологии уменьшения шума охлаждающей системы	ASUS Fan Xpert 2
Питание
Требования к блоку питания	Поддерживаются только 24+8 pin, 24+4 pin блоки питания.совместимые БП
Технология энергосбережения	Energy Processing Unit (EPU)
Комплект поставки и опции
Пульт ДУ	Управление по WiFi осуществляется при помощи приобретаемого отдельно коммуникатора на iOS или Android.
Прочие характеристики
BIOS	EFI AMI BIOS, 64 Мб
Внешние источники информации
Горячая линия производителя	(495) 231-19-99 — в Москве; 8-800-100-27-87 — бесплатный звонок из любого региона России. Пн — пт: с 09:00 до 18:00
Логистика
Размеры упаковки (измерено в НИКСе)	34.26 x 8.09 x 27.06 см
Вес брутто (измерено в НИКСе)	1.98 кг

Общая информация

1.Легко разгоняется
Asus Z87 Deluxe

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

2.Легко сбрасывать BIOS
Asus Z87 Deluxe

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

3.имеет Wi-Fi
Asus Z87 Deluxe

Устройство может подключаться к Wi-Fi.

4.Поддержка форсированной зарядки через USB
Asus Z87 Deluxe

Эта функция позволяет заряжать устройства (смартфоны, планшетники) быстрее чем через обычный USB-порт. Некоторые реализации позволяют заряжать устройства, даже если компьютер находится в режиме сна или выключен.

5.мульти-ГПУ

Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.

6.Есть Bluetooth
Asus Z87 Deluxe

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

7.Поддержка турбо-режима USB.
Asus Z87 Deluxe

Этот режим предлагает более высокую скорость передачи данных через USB, сравнимую со скоростью внешнего жёсткого диска.

8.Интерфейс 802.11ac WiFi
Asus Z87 Deluxe

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

9.поддерживает Wi-Fi 6 (802.11ax)
Asus Z87 Deluxe

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

Память

1.Поддержка RAID 1
Asus Z87 Deluxe

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 5
Asus Z87 Deluxe

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

3.Поддержка RAID 0
Asus Z87 Deluxe

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

4.Поддержка RAID 10 (1+0)
Asus Z87 Deluxe

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

5.Поддержка RAID 0+1
Asus Z87 Deluxe

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

Разгон

Было бы грешно не проверить материнскую плату такого уровня на разгон. Хоть и понятно, что сегодня, разгон обычно ограничивается процессором, а не возможностями платы, но небольшая разница в результатах разгона одного и того же процессора на разных материнских платах обычно есть. Давайте посмотрим, на что в этом плане способна ASUS Z87 Deluxe.

Итак, сердцем нашего тестового стенда является процессор Intel Core i7 4770K. Его номинальная тактовая частота составляет 3500 МГц. В авторазгоне частота поднимается до 3900 МГц. Вот от последней мы и будем отталкиваться, так как, не смотря на то, что это вроде как разгон, это все-равно номинальные возможности процессора без участия пользователя.

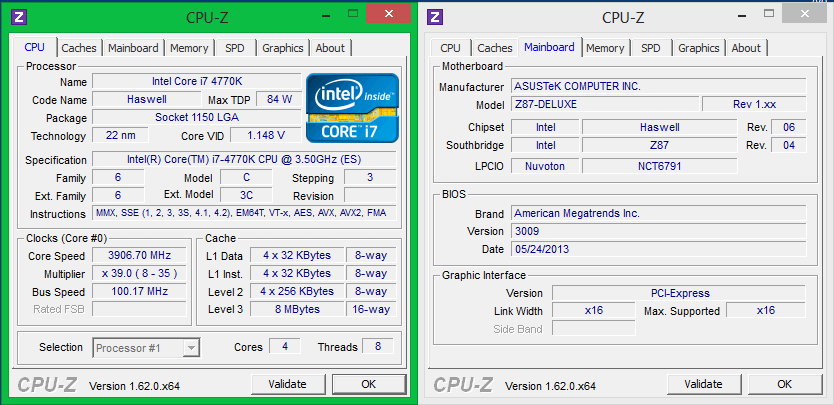

ASUS Z87 Deluxe + Intel Core i7 4770K. Номинал

Для разгона подаваемое на процессор напряжение было увеличено до 1.23V. При этих значения напряжения процессор уже может развернуться в плане тактовой частоты, а температура еще не будет приближаться к критической отсечке.

ASUS Z87 Deluxe + Intel Core i7 4770K. Разгон

Итак, после всех манипуляций, процессор смог стабильно функционировать на частоте 4700 МГц. Это хороший результат. Даже плата ASUS Maximus VI Hero, которая относится к серии ROG, смогла выбить из этого же процессора лишь на 50 МГц больше. К тому же, стоит отметить, что на частоте 4750 МГц, процессор валился лишь в LinX, которая создает искусственную стопроцентную загрузку процессора, которую в обычных режимах у вас практически нет шансов получить.

Тестовый стенд

Если посмотреть на ASUS Z87 Deluxe с точки зрения «что изменилось со времен ASUS P8Z77-V Deluxe», то сразу заметны множественные изменения и улучшения. Начиная с внешнего вида заканчивая самыми серьезными техническими характеристиками.
