GIGABYTE Z390 GAMING X / SLI
Полноразмерный аналог предыдущей модели, но несколько отличающийся разъемами. Мы объединили вместе две материнки, так как они мало чем отличаются.
Характеристики GIGABYTE Z390 GAMING X SLI
| GAMING X | GAMING SLI | |
| Форм-фактор | ATX | ATX |
| Звуковой кодек | ALC892 | ALC1220 |
| Аудио разъемы | 6 | 6 |
| Оптика | нет | нет |
| Видео разъемы | HDMI | HDMI |
| Количество USB | 8 | 8 |
| Слоты M.2 | 2 (SATA, PCI-E) | 2 (SATA, PCI-E) |
| Wi-Fi | нет | нет |
| Количество дросселей | 12 | 12 |
| Рекомендуемые процессоры | Core i5, i7 | Core i5, i7 |
| Уровень разгона | средний | средний |
Прежде всего плата интересна для тех, кому нужны дополнительные слоты PCI-E или кто просто любит перестраховываться на будущее, мало ли вдруг вы захотите установить несколько плат расширения (качественную звуковую карту, мощный Wi-Fi адаптер, еще что-то).
Со звуком все также, можно подключать многоканальную систему. А вот видео разъем всего один, так что хорошо если на вашем мониторе тоже есть HDMI (на всякий случай, проблемы с видеокартой не редкость), но монитор если что можно подключить и через переходник, если на нем есть разъем DVI.
Количество USB портов здесь с запасом, хватит для любителей большого количества периферии (у меня заняты все 7 разъемов и есть еще несколько не подключенных устройств, которые используются редко), не стоит это недооценивать.
Здесь есть два полноразмерных M.2 слота, один из которых оснащен радиатором. Конечно, качественные современные SSD от Samsung не требуют дополнительного охлаждения (кроме естественной вентиляции корпуса), но сверх быстрые более дешевые аналоги от других производителей это оценят.
По питанию здесь все также, можно хорошо разгонять любой Core i5 или i7, так что ориентируйтесь в основном по видео разъемам, желательно чтобы на мониторе был HDMI или DVI.
Версия GAMING SLI отличается наличием топового аудио кодека и режимом работы разъемов PCI-E (x16+x8 против x16+x4 у GAMING X), но это требуется лишь при установке двух видеокарт. Материнская плата GIGABYTE Z390 GAMING X
Десктоп на скоростях Wi-Fi 6
Для процессоров Intel Core X 10 поколения на базе архитектуры Cascade Lake-X также заявлена поддержка новейшего беспроводного стандарта Wi-Fi 6, ранее известного как 802.11ax. Summing Стандарт Wi-Fi 6 обеспечивает по сравнению с Wi-Fi 5 на 75% меньшую латентность и четырехкратное увеличение емкости сети, что на практике означает четырехкратный рост пропускной способности в перегруженных зонах и на 39% более высокую номинальную пропускную способность.
Ожидается, что уже в 2022 г. более 50% от всех новых устройств и систем премиального класса будут обладать встроенной поддержкой Wi-Fi 6, теоретически обеспечивающего обмен данными на скоростях до 2,4 Гбит/с.
Gig+, аналог Wi-Fi 6 от Intel
По данным Intel, собственная разработка компании под названием Gig+, полностью соответствующая требования стандарта Wi-Fi 6, обеспечивает высокую производительность за счет опциональной поддержки каналов обмена данным шириной 160 МГц (вместо стандартных 80 МГц), а также благодаря дополнительной фильтрации сетевых помех. Как указано на слайде Intel, решение компании обеспечивает пропускную способность на уровне 70% от теоретической максимальной скорости.
Преимущества интеграции Wi-Fi в чипсет по версии Intel
Впервые Intel частично интегрировал Wi-Fi в своих мобильных процессорах восьмого поколения: там цифровая часть Wi-Fi 5 была встроена непосредственно в чипсет в виде интегрированного канала коммуникации (CNVi). Радиочастотная часть тракта поставлялась отдельно в виде модуля под запайку в плату или съемного решения в форм-факторе M.2, с подключением к цифровому тракту через проприетарный интерфейс CNVio.
В мобильных процессорах Core 10 поколения компания пошла тем же путем, интегрировав цифровую часть Wi-Fi 6 в чипсет серии 400. Согласно утверждениям представителей Intel, радиочастотный модуль на 70% компактнее полностью дискретного внешнего решения, при этом общая площадь кремниевой подложки меньше на 15%.
Дискретный PCIe-адаптер Intel AX200
Одной из причин, по которой Intel отказался от полной интеграции радиочастотных компонентов, является необходимость полной сертификации Wi-Fi на уровне системы, а не модуля, что вызовет серьезные расходы времени и денег у партнеров. В свою очередь, раздельное решение позволяет Intel заказывать радиочастотный аналоговый модуль создавать у партнера UMC по недорогому техпроцессу 28 нм.
Варианты исполнения модуля Intel AX201
Работа с Core i7-10700k и производительность
Работа «из коробки»
Маловероятно, что кто-то будет приобретать Maximus XII Formula для эксплуатации системы на заводских настройках. Но все же мы проверим, как работает эта материнская плата с дефолтными настройками. Оказалось, что Maximus XII Formula очень деликатно работает с питанием процессора Core i7-10700k, позволяя тому потреблять не более 145 Вт при рендеринге. Отсюда и низкий нагрев CPU до 63 градусов Цельсия.
При работе с оперативной памятью на частоте 2400 МГц у Maximus XII Formula нет никаких сюрпризов. Показатели вполне соответствуют ожидаемым.

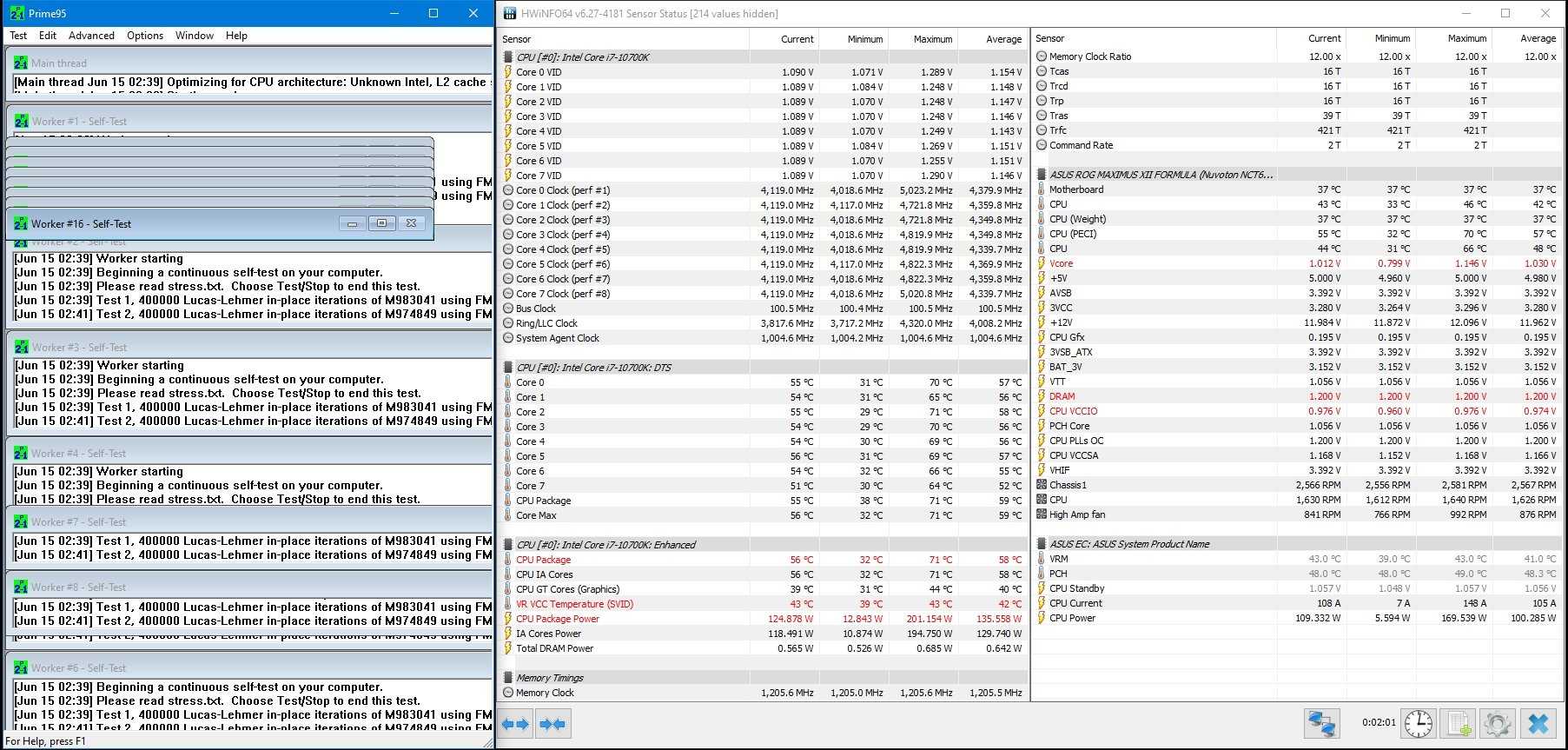

Для нагрузки системы питания процессора используем стресс-тест Prime95. В этой ситуации процессор потребляет уже 201 Вт и нагревается до 71 градуса Цельсия. Но поскольку технология MCE в настройках BIOS платы Maximus XII Formula находится в положении Auto, то после минуты нагрузки следует понижение рабочих частот CPU, чтобы последний мог вписаться в TDP 125 Вт.
Работа с активированными MCE и XMP

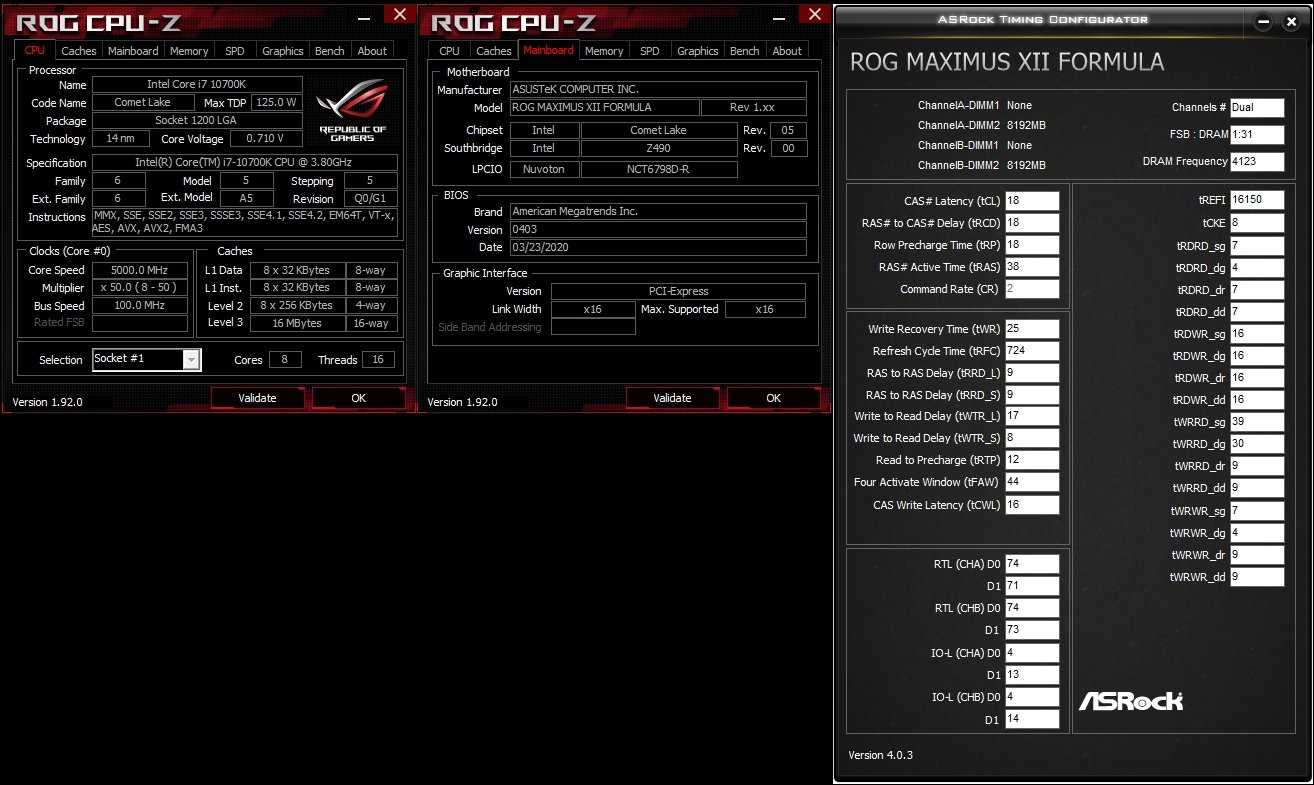

Активируем на материнской плате Maximus XII Formula профиль XMP, позволяя оперативной памяти заработать на штатной для нее частоте 4133 МГц с таймингами 18-18-18-38-2Т. Также включаем технологию MCE для работы процессора на полных турбочастотах.

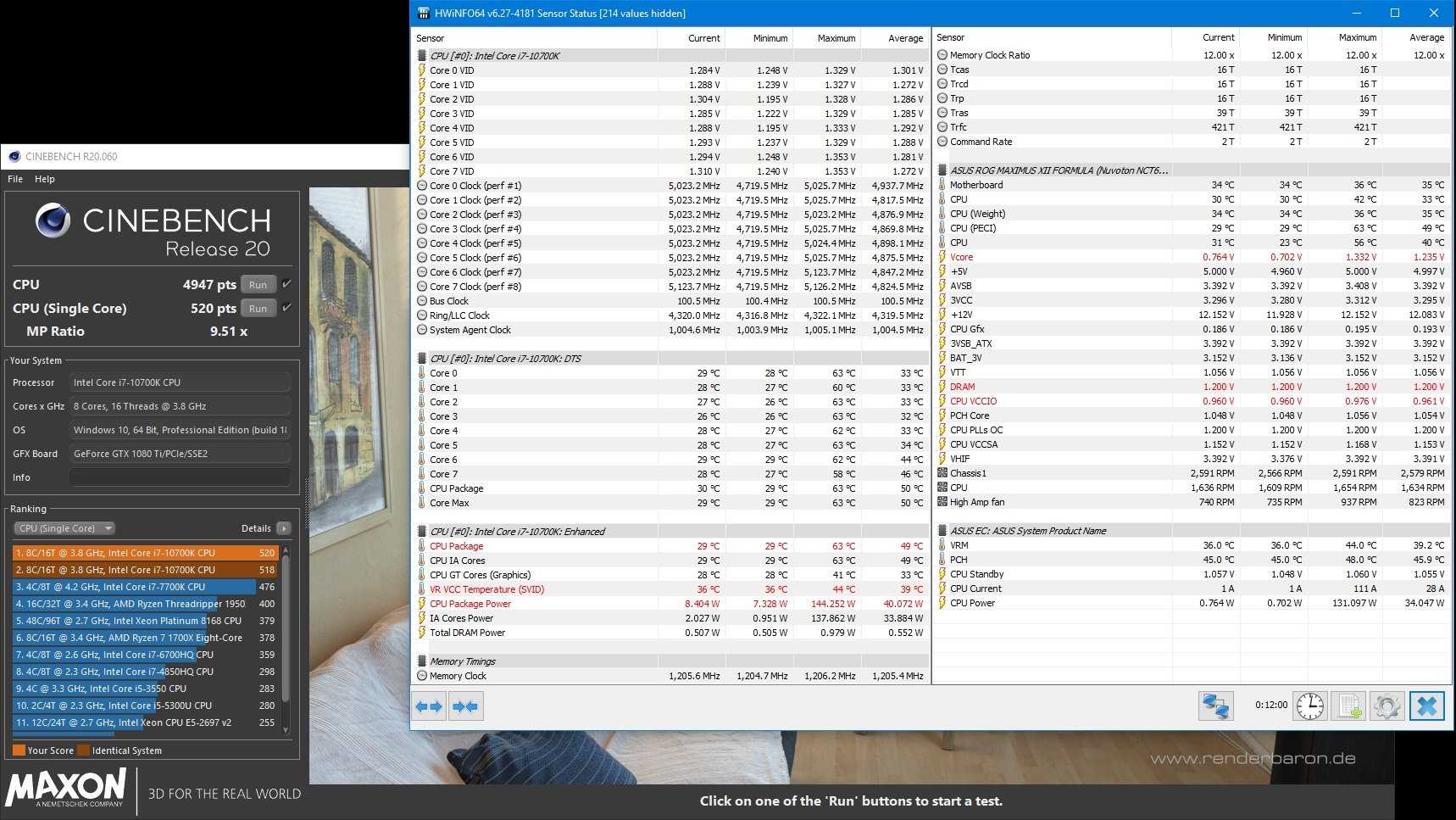

Повторяем тест с рендером в Cinebench и смотрим, как изменилось поведение материнской платы Maximus XII Formula. Видим, что энергопотребление Core i7-10700k в пике подросло до 150 Вт, а нагрев самого горячего ядра — до 67 градусов Цельсия.
Оперативная память на тактовой частоте 4133 МГц показывает совершенно другие, более высокие результаты пропускной способности. Также заметно снизилась и латентность ОЗУ.

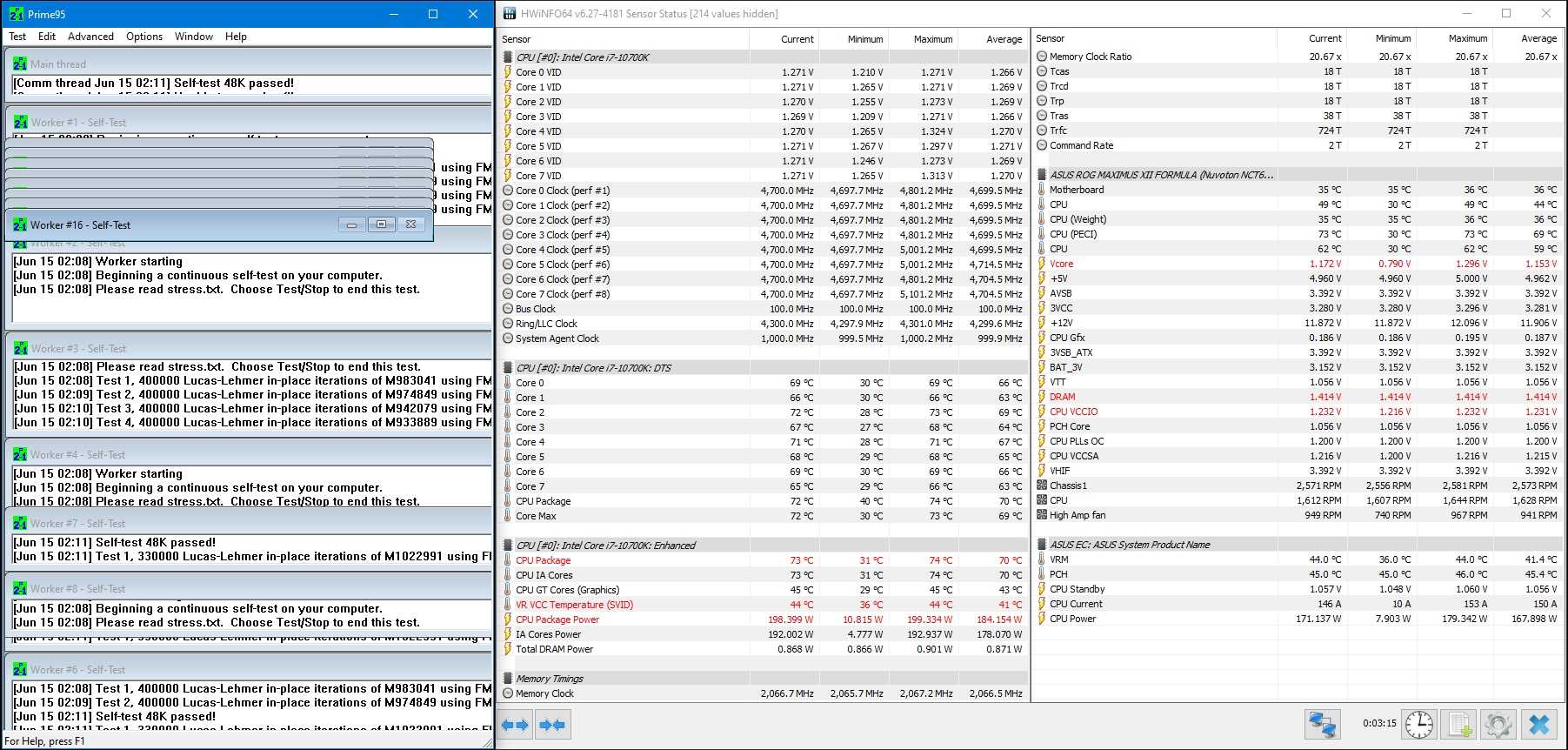

Для полной проверки Maximus XII Formula нагружаем процессор стресс-тестом Prime95 снова. Теперь, когда технология MCE активирована, а лимиты отключены, материнская плата позволяет функционировать CPU на частотах 4.7 ГГц при AVX2 нагрузке. Энергопотребление в этом случае составляет 200 Вт, а температура самого горячего ядра Core i7-10700k — 74 градуса Цельсия.
Разгон процессора и памяти

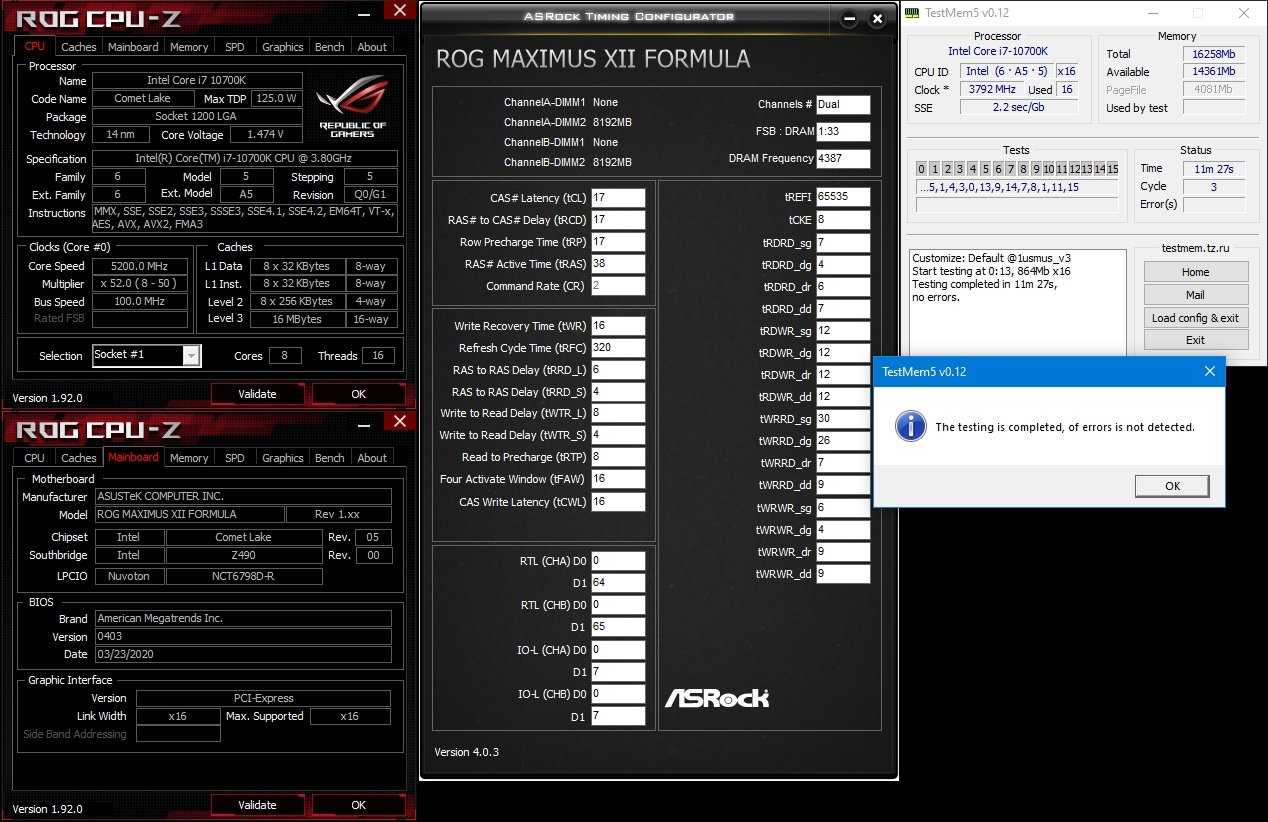

Материнская плата Maximus XII Formula очень уверенно разгоняет процессор, позволяя нашему экземпляру Core i7-10700k функционировать стабильно на частоте 5.2 ГГц. Для этого в настройках BIOS напряжение Vcore было установлено на 1.48 В, а значение LLC = 5.
Что касается разгона оперативной памяти и Maximus XII Formula, то здесь все оказалось не так просто. В отличие от более простых материнских плат, Maximus XII Formula позволяла комплекту памяти TeamGroup T-Force Xtreem DDR4-4133 стартовать на частоте 4600 МГц. Но полной стабильности отыскать нам не удалось. Поэтому за финишную точку разгона ОЗУ мы взяли 4400 МГц с таймингами 17-17-17-38-2Т-296 при напряжении 1.56 В.
После разгона процессора и памяти на Maximus XII Formula снова обращаем внимание на работу системы питания при серьезной нагрузке. При работе всех 8-ми ядер энергопотребление Core i7-10700k составляет уже 238 Вт
Температура самого горячего ядра процессора уже регистрируется на уровне 91 градуса Цельсия.
Повышение частоты оперативной памяти с 4133 до 4400 МГц позволяет еще немного улучшить результаты пропускной способности и снизить латентность ОЗУ.
- старт «из коробки»: MCE авто, память авто — 2400 МГц;
- работа с активированной MCE и выключенными лимитами, память XMP-4133 МГц;
- разгон Core i7-10700k до 5200 МГц, разгон памяти до 4400 МГц с таймингами 17-17-17-38-2Т-298.

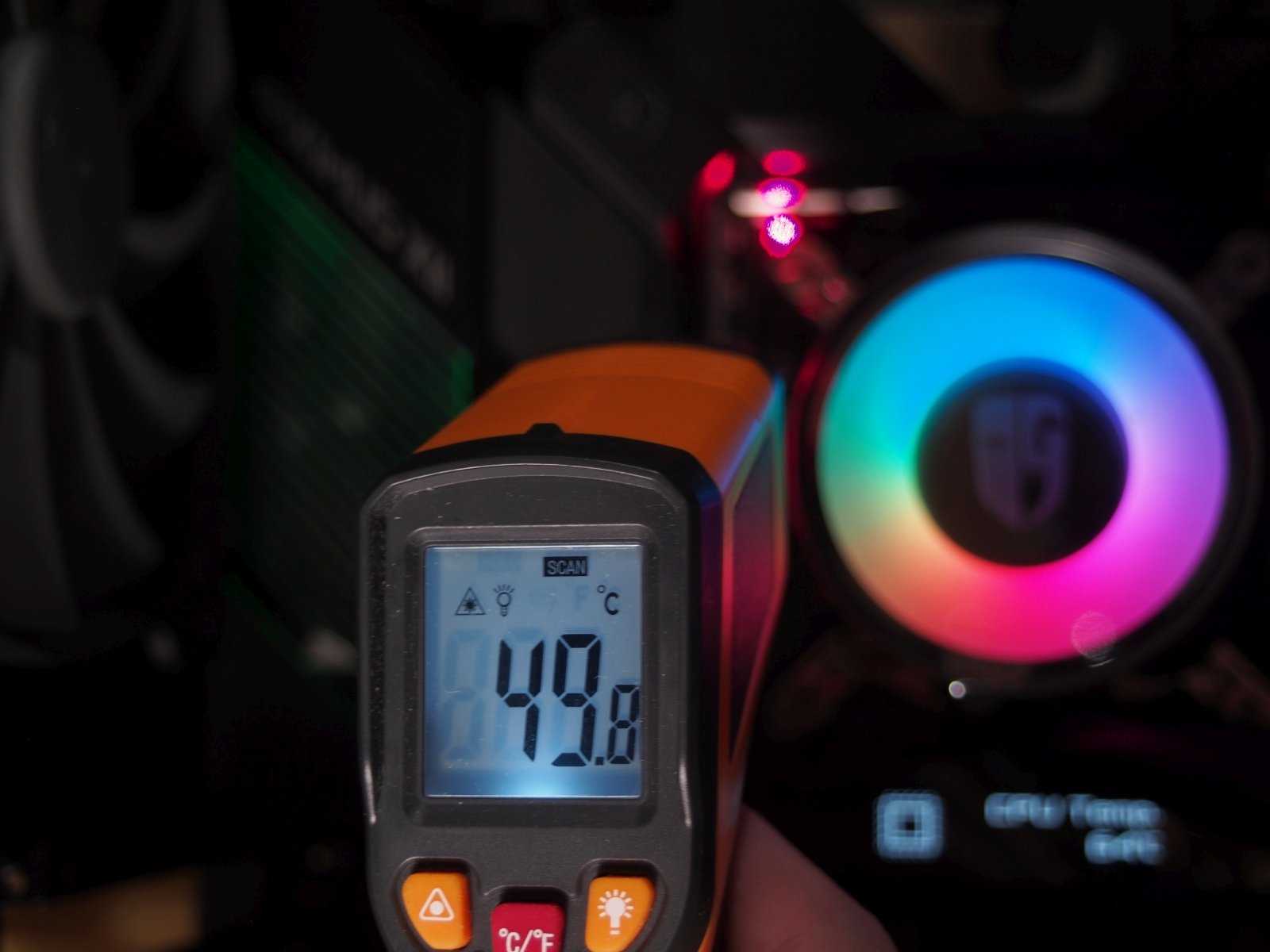

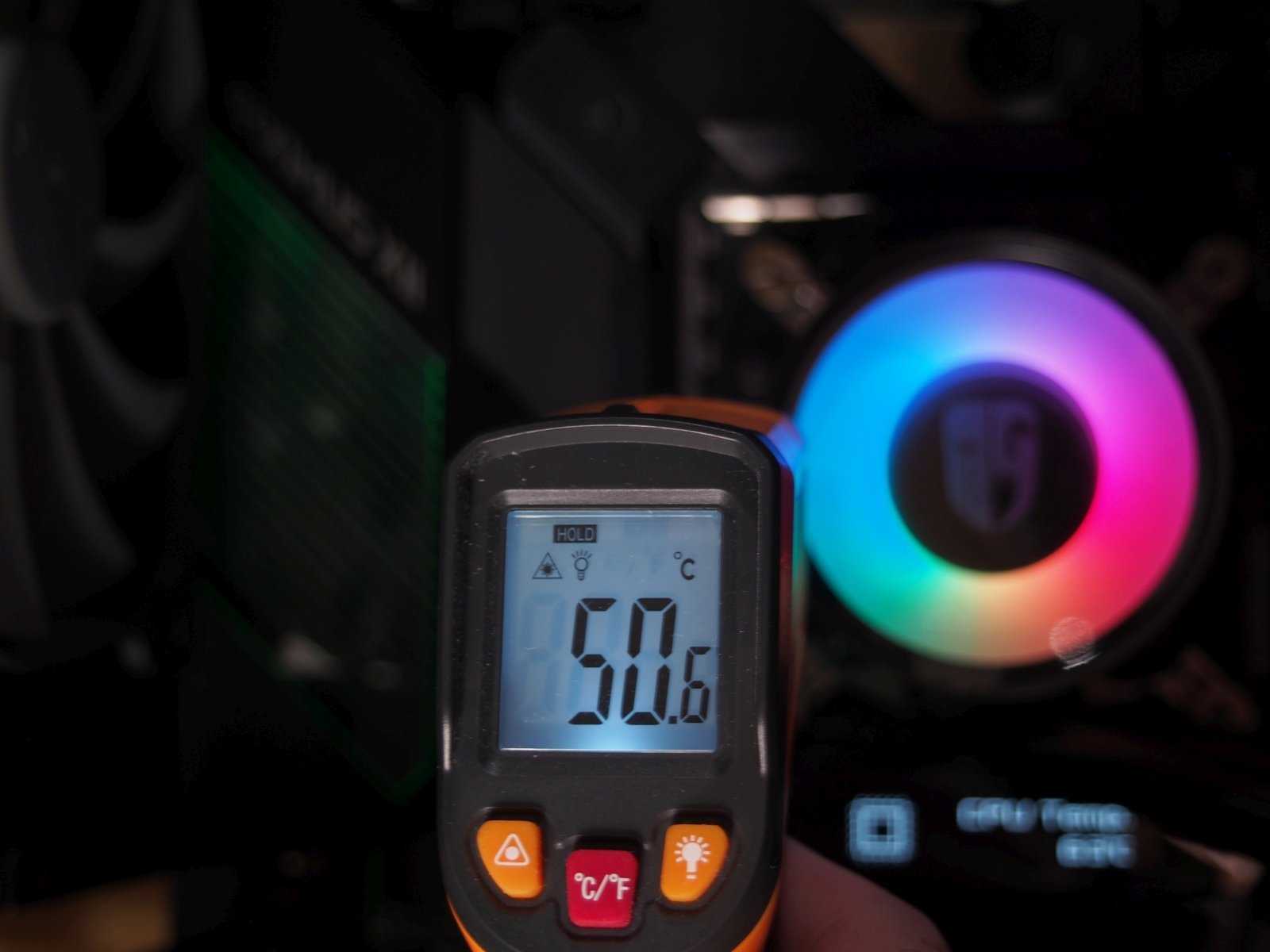

Что касается системы питания материнской платы Maximus XII Formula, а именно температур ее радиатора-водоблока EKWB во время нагрузки, то они оставались на комфортном уровне. Радиатор для верхней зоны VRM нагревался до 49.8 градусов Цельсия, а радиатор для зоны VRM слева от процессора — до 50.6 градусов Цельсия. Таким образом, можно совершенно точно сказать, что эксплуатация Maximus XII Formula в паре с Core i7-10700k возможна и без включения ее радиатора-водоблока EKWB в контур жидкостного охлаждения.
Энергопотребление 8-ядерного процессора Core i7-10700k на Maximus XII Formula имело привычные значения. Материнская плата вполне корректно работает с питанием, не накидывая излишнее напряжение на память или CPU.
H370
Весьма интересный чипсет, который во многом похож на описываемый далее Z370, причем в ряде случаев даже имеющий больше возможностей, чем он. Да, разгон процессоров по множителю все еще недоступен, да и количество линий PCI-Express несколько меньше. Также поддерживаются только два разъема M.2/U.2 против трех у Z370.
А в чем преимущество? Во-первых, есть USB 3.1 Gen 2. Во-вторых, в наличии поддержка беспроводных сетей. На этом остановимся чуть подробнее.
В этом чипсете, как и в младших вариантах, присутствует интегрированный контроллер CNVi, поддерживающий Wi-fi 802.11ac и Bluetooth 5.0. Теперь, чтобы воспользоваться преимуществами беспроводной связи, достаточно установить только RF-модуль, представляющий собой небольшую плату форм-фактора M.2 2230 или 2216. На материнской плате для этого должен присутствовать разъем M.2 с ключом E.
Среди предлагаемых RF-модулей можно выделить «бюджетные» варианты — Wireless-AC 9461 и Wireless-AC 9462, которые поддерживают Bluetooth 5.0 и Wi-fi 802.11ac с максимальной скоростью до 433 Мб/с., но в которых нет того, что есть в модуле Intel Wireless-AC 9560, а именно возможности работы по схеме 2х2 (в том числе 802.11 Wave 2), а также поддержки канала 160 МГц, что дает теоретическую скорость до 1.73 Гб/с.
В итоге, имеем весьма продвинутый чипсет, и если вопросы разгона не интересуют, а требуется собрать довольно производительную систему, в том числе и игровую, то H370 следует обязательно внимательно рассмотреть.
Intel Z370
С чипсетом Intel Z370 мир познакомился уже давно, с момента релиза первых десктопных процессоров Intel Core 8-го поколения. Как и все остальные чипсеты, называющиеся на Z, Intel Z370 поддерживает разгон процессора и памяти, а также позволяет распараллелить процессорные линии PCIe 3.0, для создания конфигураций из нескольких видеокарт. На тот момент это был единственный набор логики, доступный для материнских плат. Поэтому, если вы планируете заняться разгоном процессора, или хотите получить систему с несколькими видеокартами на платформе Intel LGA 1151 v2, то Intel Z370 станет лучшим выбором. Конечно, у него не будет родной поддержки USB 3.1, да и поддержки беспроводной технологии Intel CNVi у него нет, но решение этих проблем берут на себя производители материнских плат. В продаже можно найти много плат с USB 3,1, и несколько моделей с модулями Wi-Fi. Всё же эта технология пока ещё не прижилась в сегменте десктопов.
Тестовый стенд
| Процессор | Intel Core i7-10700k (8-ядер) |
| Видеокарта | MSI GeForce GTX 1080 Ti |
| Система охлаждения | Deepcool Castle 280EX |
| Термоинтерфейс | Arctic MX-2 |
| Оперативная память | TeamGroup T-Force Xtreem DDR4-4133 8Gb*2 |
| Накопитель | M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p |
| Блок питания | Corsair RM850x мощностью 850 Вт |
| Корпус | Corsair 540 Air |
| Монитор | ASUS PB298Q, 29″, 2560×1080, IPS |
| Операционная система | Windows 10 Pro 64-bit 1909 |
| Драйвера | GeForce 446.14 |
Материнская плата Maximus XII Formula тестировалась вместе с процессором Intel Core i7-10700k и оперативной памятью TeamGroup T-Force Xtreem DDR4-4133 2 х 8 Гб. На момент тестирования платы использовался BIOS версии 0607.
Интересной в Maximus XII Formula является не только RGB-подсветка материнской платы. Установленный в центре 2-дюймовый дисплей способен отображать температуры компонентов, коды ошибок, а также другую полезную информацию.
OLED-дисплей
Встроенный 2-дюймовый OLED-дисплей используется для отображения различной информации или пользовательских изображений. Во время загрузки компьютера на него выводятся диагностические POST-коды, а во время работы – данные о частоте процессора, температуре компонентов, скорости вентиляторов и т.д. Дисплей LiveDash можно персонализировать – отобразить на нем какое-либо статическое изображение или GIF-анимацию.
Armoury Crate
Приложение Armoury Crate представляет собой единый центр управления совместимыми игровыми устройствами серии ROG. В его интуитивно понятном интерфейсе представлены различные настройки, связанные с аппаратными параметрами и подсветкой Aura. Кроме того, в нем имеются специальные разделы для просмотра новостей от игрового сообщества ROG и регистрации купленных продуктов.
Как я сказал выше, технологий в этой плате невероятное количество, и рассказывать про них можно вечно. Вечно нам не подходит, поэтому выше я постарался рассказать о самых важных и интересных, которые пригодятся среднестатистическому пользователю. Теперь давайте посмотрим на саму плату.
