Характеристики серии «Зет»
Получается двойственная ситуация: у Intel шире линейка чипсетов, есть выбор в различных комбинациях. Но разгонять можно только серию «Z». В то время как AMD при меньшем ассортименте предлагает оверклокинг прямо из коробки.

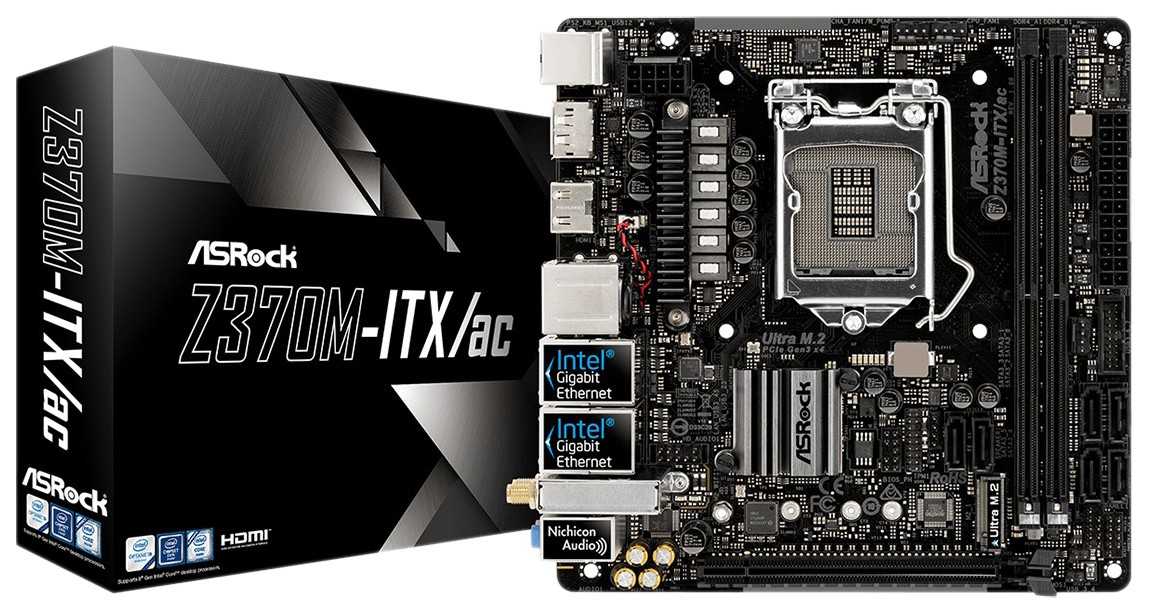

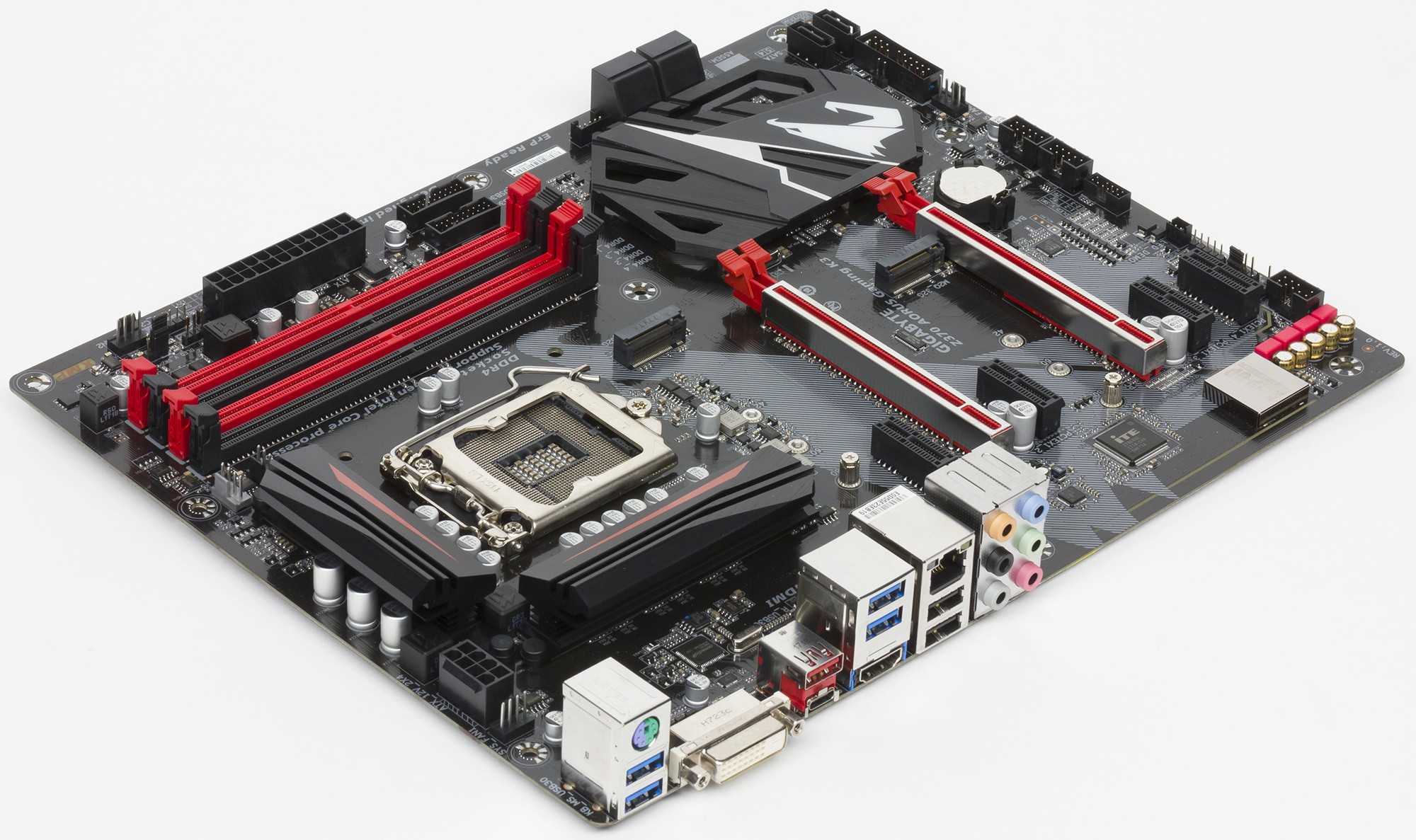

Да и по факту компания Intel выпустила только 2 таких чипсета, Z370 и Z390. Далее рассмотрим их краткие характеристики:
- Относится к предыдущему поколению чипсетов Intel. Входит в 300 серию, выпуск начат в 2017 году. Заявленная пропускная способность системной шины – до 8 Гбит/с. На борту поддержка 2 модулей памяти на канал, работает с ревизией PCIe 3.0 (устаревшую PCI производитель исключил). Поддерживает USB 3 (совместимость с 2.0), обработку сигнала с SATA накопителей до 6 Гбит/с.
- Позиционируется как флагманский. По сути, мало чем отличается от чипсета Z370. Та же системная шина (по другим источникам, обещан прирост до 10 Гбит/с). До 3 одновременных дисплеев для отображения информации, количество каналов PCI Express – до 24. Добавлена спецификация USB 3.1, что дает увеличение прокачки до 10 Гбит/с.
Выходит, восторги фанатов «Интел» по поводу выхода законно разгоняемых чипсетов, материнских плат слегка преждевременны. К тому же не забываем о главной особенности всей продукции под маркой Intel – высокой цене.
Рабочие станции ASUS: для истинных профессионалов
Материнские платы ASUS для рабочих станций также получили обновленные версии на базе чипсета Z270. Найти оптимальные настройки компьютера помогает функция 5-сторонней оптимизации от ASUS, реализованная на материнской плате серии WS.
Четыре слота PCI Express 3.0 x16 позволяют создавать мощную многопроцессорную графическую конфигурацию, в которую может входить до четырех графических процессоров. Благодаря поддержке технологий NVIDIA GeForce SLI, NVIDIA Quadro SLI и AMD CrossFireX материнская плата Z270-WS станет прекрасным выбором для людей, занимающихся профессионально графикой и видеомонтажом, так как они смогут добиться максимальной производительности в 3D-приложениях.
Также как и материнские платы серии Prime, модель Z270-WS получила аудиосистему Crystal Sound 3, в состав которой входят кодек Realtek S1220A и технология DTS Headphone:X.
Z270-WS предлагает два порта M.2 и два порта U.2 со скоростью передачи данных до 32 Гбит/с. Интерфейс USB 3.1 реализован в виде стандартного разъема Type-A, обеспечивающего совместимость с устройствами предыдущих поколений, и обратимого разъема Type-C. Пиковая пропускная способность достигает 10 Гбит/с. Помимо этого, Z270-WS является совместимой с платой расширения ThunderboltEX 3, представляющей собой контроллер высокоскоростного периферийного интерфейса Thunderbolt 3 (до 40 Гбит/с). Два сетевых контроллера Intel Gigabit LAN оптимизированы разработчиками ASUS для легких и удобных подключений.
Особенности чипсета «Z»
Компания Intel, которая считается пионером в области различных технологий, производит не только CPU, но и чипсеты. Совместимость данных 2 компонентов – отдельная тема. Например, малейшее несоответствие в типе сокета на материнской плате и такового у процессора заведомо приведут к неудаче.
Как и попытка соединить «заклятых врагов», ближайшего конкурента Intel, AMD, с чипсетом под «интеловский» процессор. Нужно четко понимать, что при выборе «материнки», CPU мелочей не бывает. Все должно совпасть. В отношении собственно оверклокинга или разгона производители процессоров Intel продолжают играть с пользователями в «кошки-мышки».
Когда-то «младшие братья» взрослых «Пентиумов», процессоры Intel Celeron, без проблем разгонялись почти до уровня первых. При этом стоили гораздо дешевле. Подобная процедура проделывалась и с продукцией конкурентов, AMD. Что и послужило причиной их популярности.
Постепенно, с ростом мегагерцев и усложнением компьютеров, необходимость в разгоне как таковом отпала. Прирост производительности не оправдывал затрат и риска. А выигрыш был иллюзорным. Ведь выжать из CPU, работающего на частоте 2 гигагерца и выше, какие-то жалкие 100-200 мегагерц – это смешно.
Какую роль играет чипсет в материнской карте
Современные ПК в своем развитии, архитектуре ушли не так уж далеко от прадедушки 286. В них по-прежнему можно найти главную или материнскую плату с чипсетом, модули памяти, блок питания, центральный процессор, жесткий диск и разъемы для подключения периферии. Со временем добавились звуковая и видеокарта.
Изначально конструкторы решили организовать компьютер по блочному принципу. Как видим, такая схема себя полностью оправдывает. Материнская плата (mother board) – это основа ПК, куда подключаются все без исключения устройства. По сути, это «нервная система» машины вместе с «мозгом» процессором (CPU). А специальный набор микросхем на ней (чипсет) нужен для координации сложной деятельности системы.
Раньше в чипсете выделяли северный и южный мосты, которые выполняют четко определенные функции. «Мостами» их называют условно, это контроллеры, специальные микросхемы. Северный обеспечивает взаимодействие с оперативной памятью, видеоадаптером. По внутренней шине он связан с южным. Еще «север» управляет частотой CPU. Если производителем оставлена лазейка для изменения количества операций в секунду (тактов), данный параметр можно повысить. Заставить процессор работать быстрее.
В задачу «юга» в чипсете входит управление периферией (IDE, SATA, USB), поддержка аудиокодека и Ethernet, а также специального блока, в который записывается первоначальная программа для запуска ПК, BIOS. Это энергонезависимая память, ППЗУ.
В случае сбоя в любом из узлов, выходе из строя чипстета, компьютер превращается в кусок стеклотекстолита с разбросанными по нему «жучками»-микросхемами. Без нормального, работоспособного набора системных чипов ПК функционировать не будет. Это знает каждый работник сервисного центра или продвинутый юзер.
Несмотря на увеличение количества ядер в процессоре, рост частот работы памяти и переход на скоростные интерфейсы, основополагающие принципы работы материнской платы, ее взаимодействия с периферией остались прежними. Без чипсета не обойтись никак.
Эффективность и безопасность разгона
Говоря о безопасном и действенном разгоне, следует понимать, что эти понятия не всегда идентичны. Работа в экстремальном режиме не будет естественной для любого компьютера. Требует наличия мощного и надежного блока питания, хорошей системы охлаждения.
Долгое время альтернативой разгону в продукции Intel было решение Multi-Core. По сути, это тот же оверклокинг, но «правильный», безопасный. Однако любой разгон автоматически влечет увеличение тепловыделения процессора. Но и с учетом данных оговорок Multi-Core Enhancements остается надежным способом испытать на прочность свой ПК.
Говоря об эффекте, следует четко различать данные синтетических тестов и реальную картину. Производитель чипсета делает акцент, что прирост производительности происходит при небольшой нагрузке на CPU, именно тогда это безопасно.
Разгонять процессор Intel с 4, 6 ядрами, частотой около 4 Гигагерц особого смысла нет. Действующих мощностей ПК и так с лихвой хватает для учебы, работы и большинства симуляторов. Но если есть острое желание выжать все из своего «железа», чипсета и процессора, рискните. Не забывая, что расплата за разгон – резкий скачок потребляемой мощности и выделяемого тепла.
Как это началось
Создавая чипсеты серии «Зет», кто-то в компании Intel очевидно вспомнил про оверклокинг. Вообще производители крайне неодобрительно относятся к подобным процедурам. Но в данном случае у них на руках оказывался мощный козырь. А значит, возник шанс привлечь потенциальных клиентов к покупке материнских плат на данном чипсете.
Потому как иные маркетинговые фишки уже закончились. На утверждении «мы самые лучшие, потому что Intel» далеко не уедешь. Выпуск 33 поколений семейства i3, i5, i7, в каждом из которых потребителю предлагались еще «более надежные» изделия, тоже не мог продолжаться бесконечно. Да еще и все на разных сокетах, что заставляло при апгрейде заново покупать материнскую плату, процессор и все прочее.

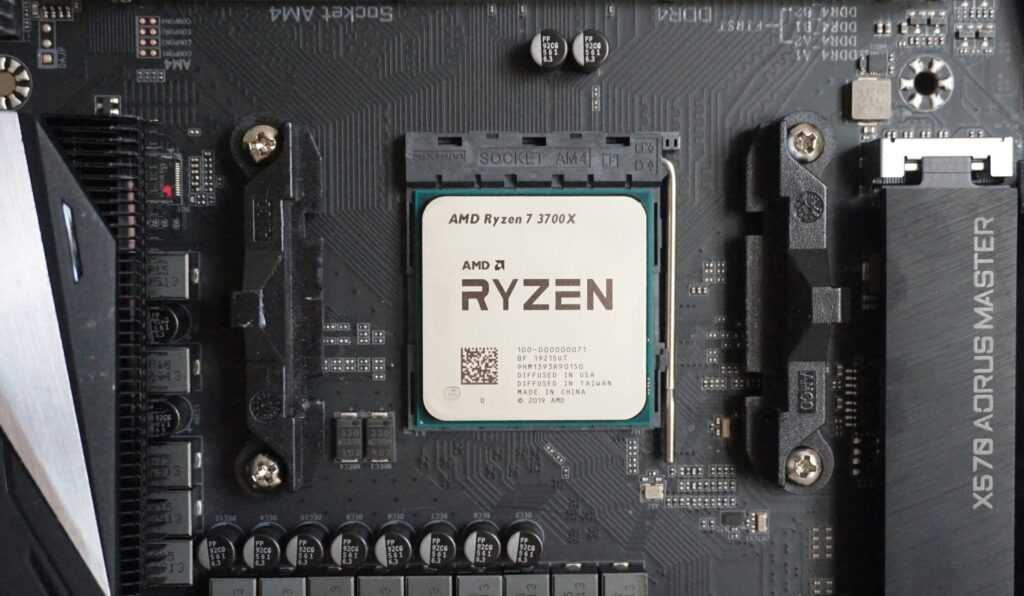

Другое дело AMD. Они от разгона своих изделий не отказывались изначально. Более того, сделали данный критерий главным в рекламе процессоров (не считая их стоимости). Все CPU AMD серий Ryzen, Athlon основаны на сокете AM4. И такая ситуация наблюдается уже почти 3 года.
В то время как Intel продолжает комбинировать разъемы по какой-то странной логике. Не успели пользователи привыкнуть к LGA‑1151 под CPU Intel Core 9 поколения, как пресс-центр анонсировал выпуск новых чипсетов уже под LGA‑1200. Естественно, несовместимых с предыдущими изделиями «Интел».
UEFI BIOS Setup

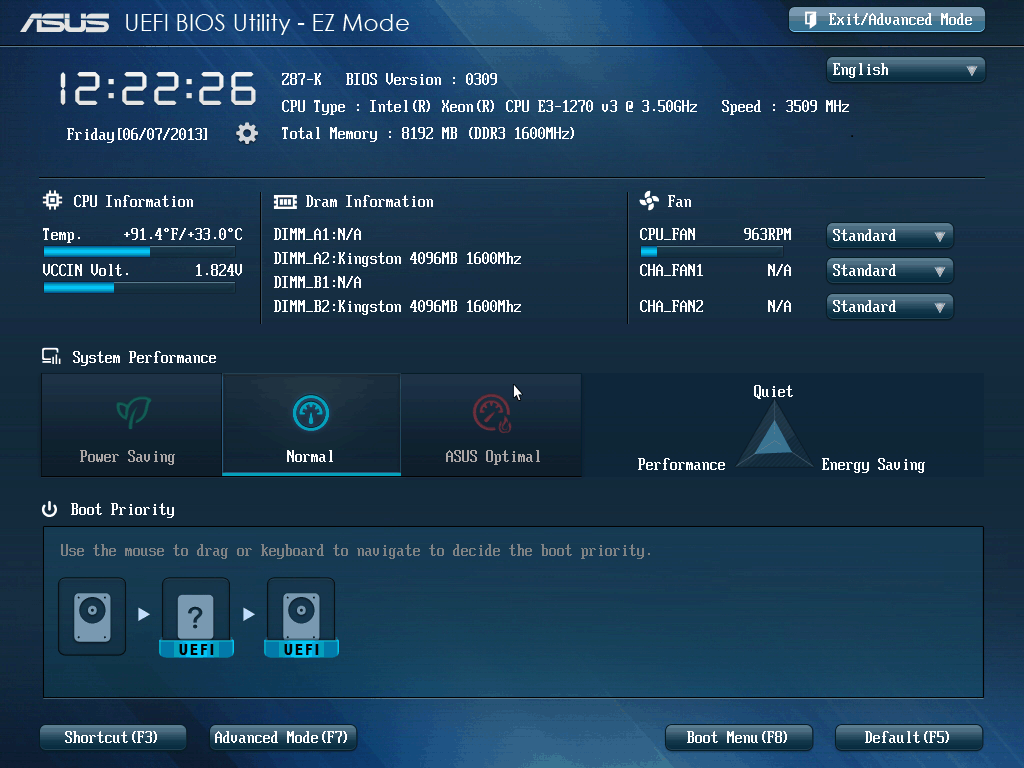

Главный экран визуализирует основные параметры функционирования платформы и поддерживает удобный инструмент, позволяющий быстро находить оптимальный компромисс по критериям:
- Performance – производительность.
- Quiet – бесшумность.
- Energy Saving – экономия электроэнергии.

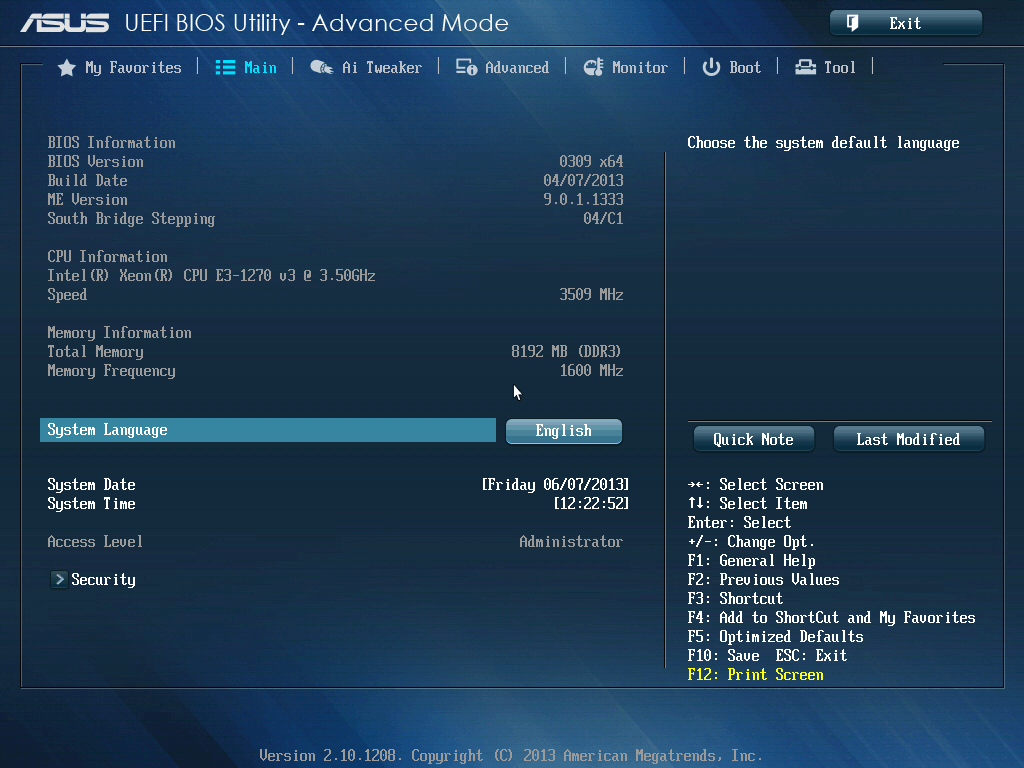

После перехода в Advanced Mode по клавише F7, нам доступны «продвинутые» возможности платформы.

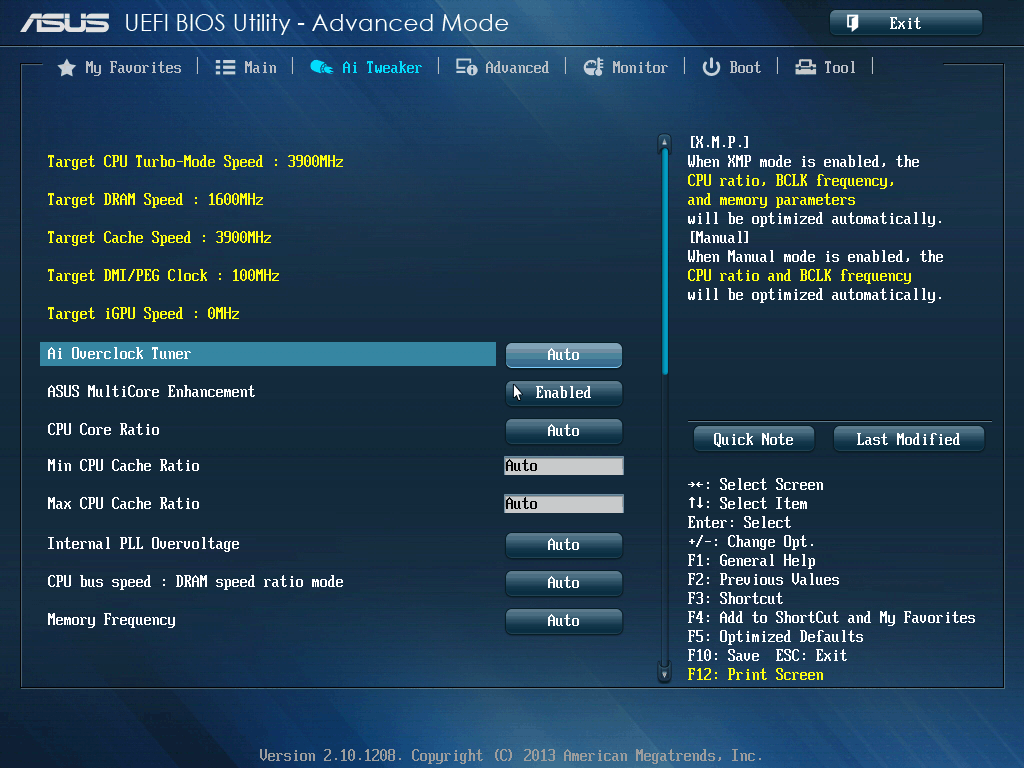

Любителям разгона предоставляется широкий набор возможностей по управлению частотами и питающими напряжениями. Технология «узаконенного разгона» Intel Turbo Boost позволяет повышать тактовую частоту процессора с 3.5 GHz до 3.9 GHz.
Это меню обеспечивает доступ к настройкам различных компонентов платформы.

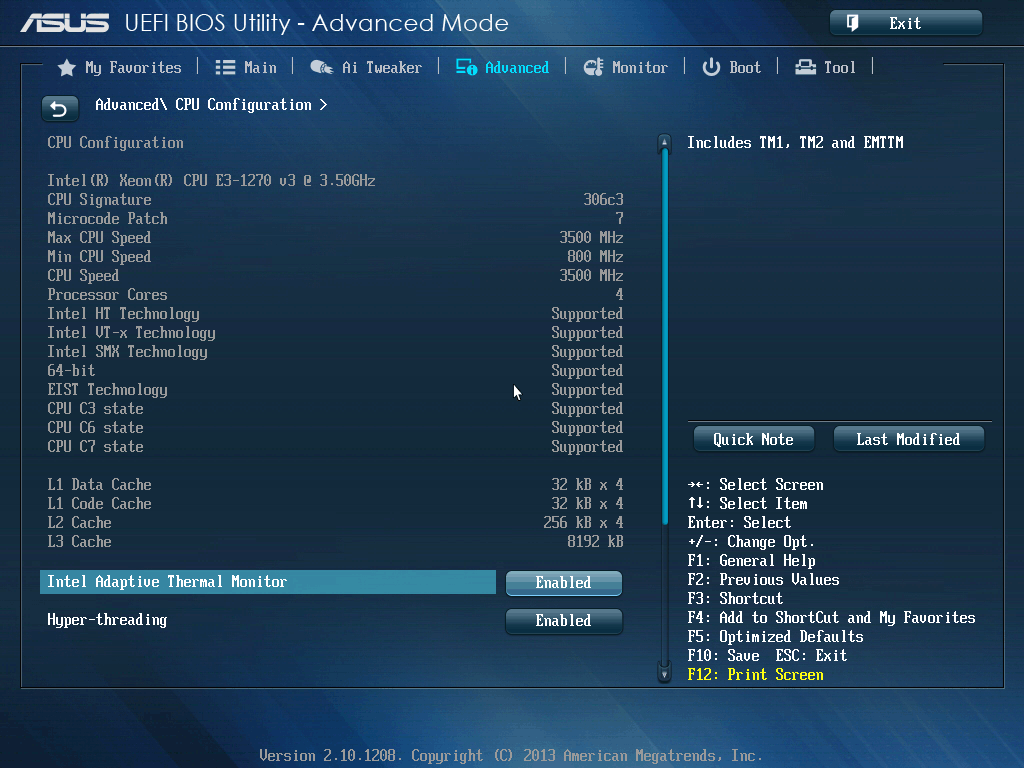

Экран конфигурации процессора содержит небольшую информационную утилиту, отображающую основные параметры, набор поддерживаемых технологий и энергосберегающих состояний.

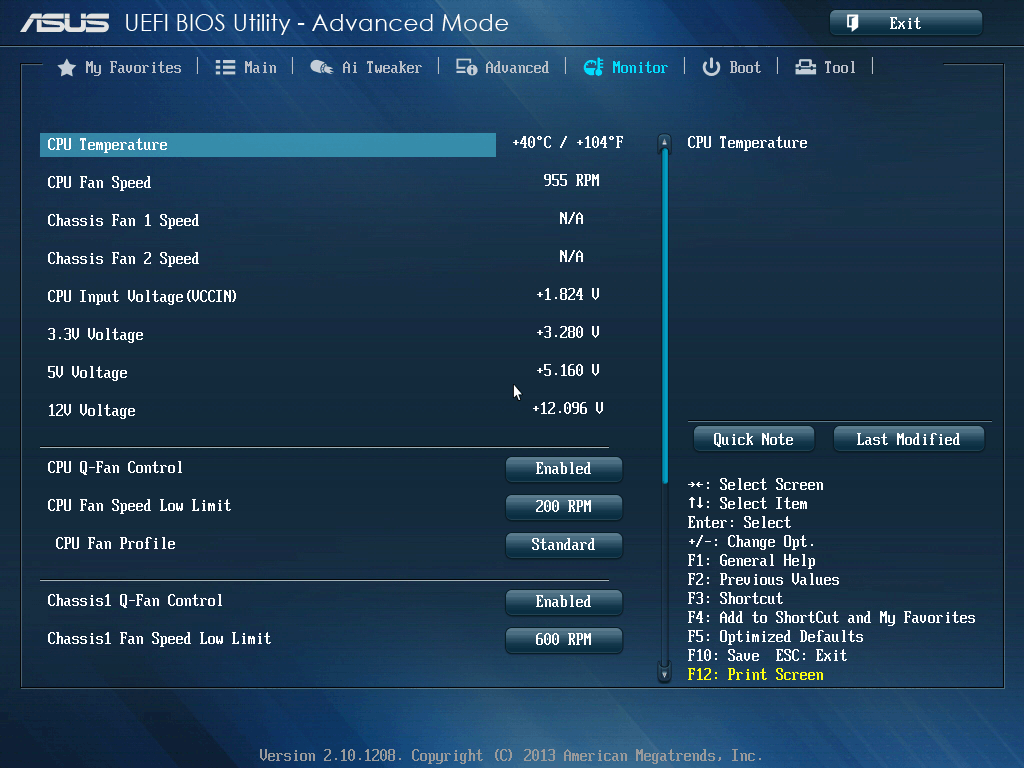

Экран аппаратного мониторинга, традиционно сообщает о температурах, питающих напряжениях и скоростях вращения вентиляторов. Доступны опции, обеспечивающие бесшумное функционирование компьютера.

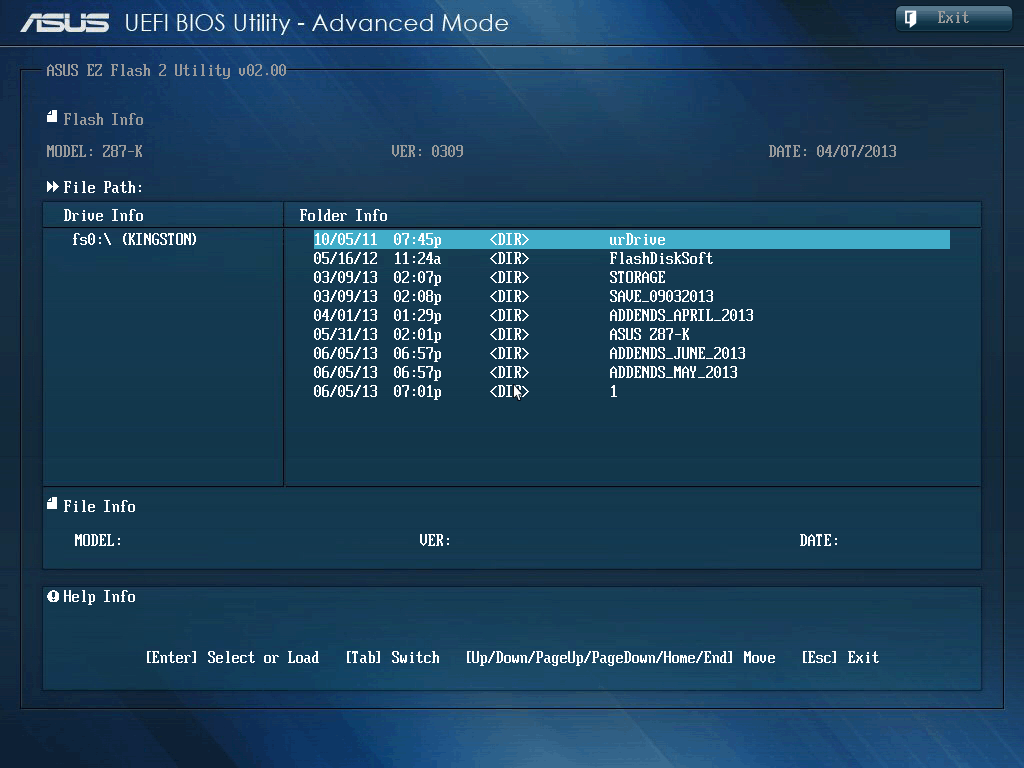

Возможности UEFI в действии — утилита обновления BIOS обнаруживает подключенные дисковые устройства и позволяет выполнить загрузку файла без использования операционной системы.

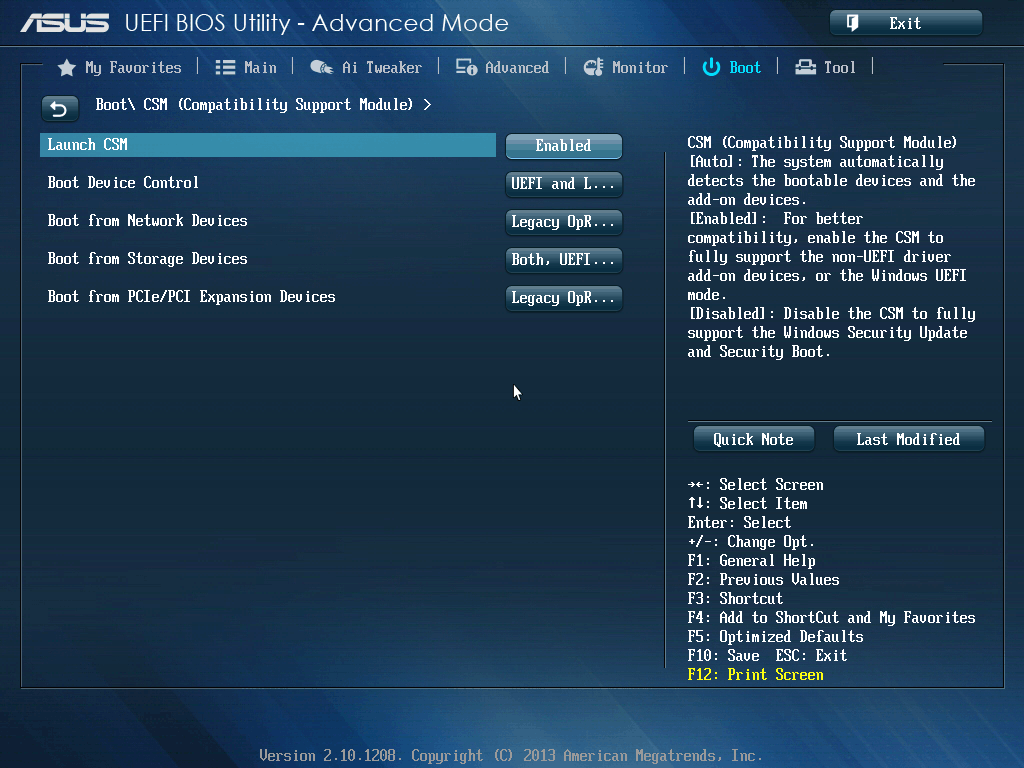

Этот набор настроек будет полезен для обеспечения совместимости новейшего UEFI BIOS с существующей номенклатурой операционных систем, а также различными PCI и PCI Express адаптерами, использующих модули расширения BIOS на борту.

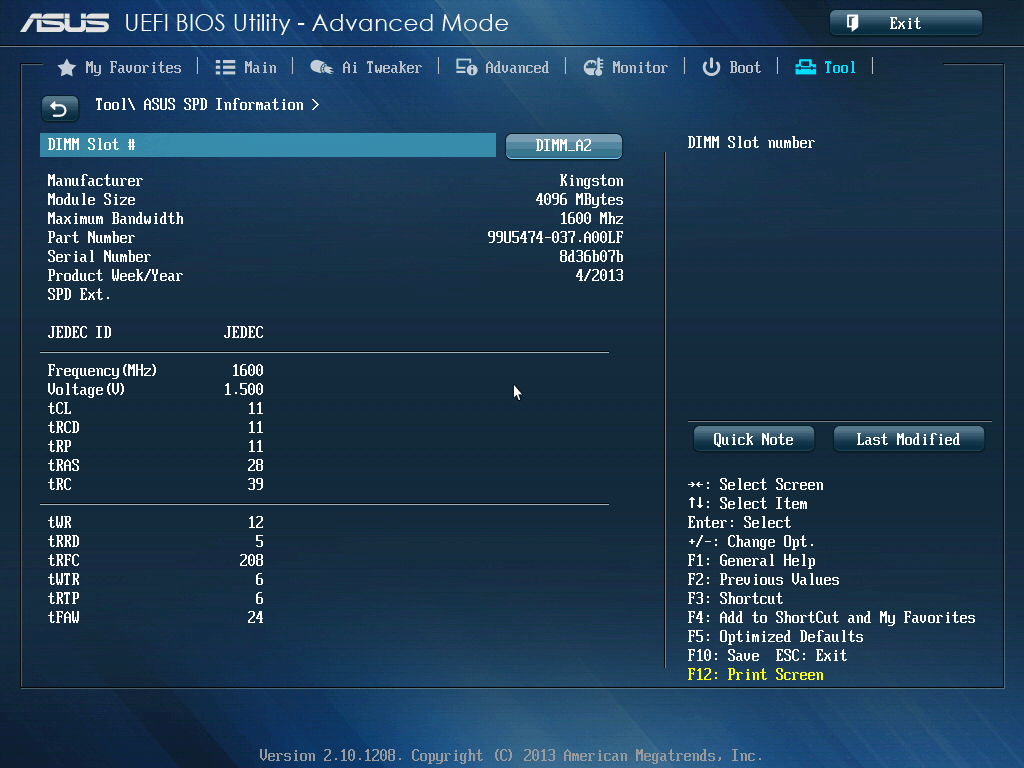

Порадовало наличие встроенной утилиты для просмотра информации о модулях оперативной памяти DIMM. Очевидно, используется информация SPD. Напомним, что каждый модуль DIMM содержит постоянное запоминающее устройство размером 256 байт, в котором хранятся параметры модуля. Это устройство называется SPD или Serial Presence Detect. Микросхему EPROM легко обнаружить по характерному 8-контактному корпусу, расположенному в центре модуля или у края.
Особенности UEFI
Материнская плата ASUS Z87-EXPERT имеет привычную UEFI-оболочку, цветовая гамма которой ближе к решениям предыдущего поколения, чем к провозглашенному «золотому стандарту».
Конфигурация разделов вполне привычна, возможности и пределы регулировок традиционно для высокоуровневых решений этого производителя заслуживают самых лестных отзывов. Единственное, максимально возможные установки питающих напряжений достаточны для экстремального разгона процессоров Haswell при низкотемпературном охлаждении, тогда как полностью раскрыть потенциал памяти может и не выйдет (в обоих случаях пользователь может установить 1,92 В).
Режим Flash Descriptor Mode. Хакеру на заметку
Одним из этапов исследования BIOS было считывание двоичного образа микросхемы с помощью программатора. Как и ожидалось, 32-битное слово по смещению 10h равно 0FF0A55Ah, что индицирует поддержку режима Flash Descriptor Mode. Системная логика Intel, начиная с южных мостов ICH8, входящих в состав набора 965, позволяет разработчику платформы использовать этот режим опционально. Для PCH, начиная с серии P55, использование этого режима, защищающего firmware платформы от несанкционированного доступа, стало обязательным.
Как же работает режим Flash Descriptor? Его смысл сводится к тому, чтобы , входящий в состав чипсета и обеспечивающий доступ к микросхеме BIOS, перестал быть послушным исполнителем команд чтения и записи, формируемых центральным процессором и другими системными ресурсами.
Посмотрим на таблицу 5-60 на стр. 289 документа «Intel 8 Series / C220 Series Chipset Family Platform Controller Hub (PCH)». Мы видим матрицу, в которой по X расположены ресурсы платформы (Processor, Intel Management Engine, Gigabit Ethernet Controller), а по Y – регионы Flash ROM. Матрица информирует о дисциплине управления доступом ресурса X к региону Y. Отметим наличие зарезервированных регионов, к которым запрещен доступ центральному процессору, например Platform Data Region.
Если перейти от теории к практике, то наилучшее представление о Flash Descriptor Mode можно получить используя Flash Image Tools. (Обзор этого весьма полезного инструментария приведен в статье «Редактируем BIOS»).
Рис 1. Раздел Master Access Section в образе Flash BIOS от материнской платы ASUS Z87-K.
(Click to enlarge!)
Режим Flash Descriptor Mode отображается с помощью утилиты FITC.exe из образа ROM в раздел Master Access Section, где он представлен тремя регионами: CPU/BIOS, Manageability Engine и GbE LAN.
В работе
Вместе с платой ASUS Z87-EXPERT поставляется хорошо знакомый нашим постоянным читателям комплекс утилит AI Suite III.
Мы проверили поведение платы в разгоне – в этом плане к рассматриваемой модели не придраться. Она позволяет эффективно повышать системный множитель, базовую частоту (в том числе при использовании делителей 1.25, 1.66) и существенно форсировать не только процессор, но и подсистему оперативной памяти.
Нам без особого труда покорилась частота DRAM на уровне 2600 МГц с модулями DDR3-2400 большой емкости, в принципе не предназначенными для высокочастотного разгона.
Если вы не имеете достаточного опыта или банально не хотите разбираться в многочисленных настройках, доверьте форсирование системы инженерам ASUS, активировав одну из двух позиций переключателя TPU или один из пунктов меню UEFI (в этом случае переключатель TPU должен быть в нейтральной позиции).
Силовая подсистема Z87-EXPERT достойно прошла проверку на температурный режим: радиаторы в процессе стресс-тестов CPU нагрелись лишь до 38 °С (при t воздуха в помещении 22 °C), что является отличным показателем.
Проблем совместимости с габаритными кулерами не обнаружено – находящиеся в арсенале тестовой лаборатории ITC.ua модели (Scythe MUGEN 3, Thermalright Archon Rev.A) без проблем заняли свое место на плате.
Мы дополнительно проверили качество приема сигнала Wi-Fi на штатную антенну и остались довольны полученными результатами. В условиях типичной городской квартиры с железобетонными перекрытиями встроенный модуль демонстрирует уверенный прием и полную стабильность в работе даже при нахождении на максимальном удалении от точки доступа. Впрочем, более востребованной является возможность создания точки доступа на базе ПК, обеспечивающей подключение ноутбуков и смартфонов. И с этой задачей в случае с Z87-EXPERT проблем не возникало.
Командный процессор UEFI BIOS и все что с ним связано
Запускаем UEFI Shell
Нам не удалось обнаружить UEFI Shell, встроенный в BIOS, предположительно на данной платформе он отсутствует. Поэтому мы пошли на некоторую хитрость и использовали внешний UEFI Shell, поместив его по зарезервированному пути на загрузочном устройстве: \EFI\BOOT\BOOTX64.EFI.
Первый опыт программирования для UEFI
После его запуска, мы отладили ряд собственных 64-битных UEFI приложений, написанных на ассемблере. Была обнаружена следующая особенность: некоторые сервисные функции UEFI, в частности, Get Time (получение системного времени и даты) искажают стек вызывающей процедуры. Оказалось, что эти функции при выполнении операции Parameters Shadow (копирование в стековый фрейм входных параметров, полученных через регистры процессора) используют большее количество 64-битных слов, чем следует из количества параметров. Увеличение размера стекового фрейма решило проблему.
Поясним, что в 64-битном коде UEFI передача параметров происходит несколько своеобразно. При вызове подпрограммы с аргументами от одного до четырех используются специально предназначенные для этого регистры процессора – RCX, RDX, R8 и R9. Большее количество параметров передается через стек, но даже при передаче параметров через регистры, вызывающая процедура должна создать для них стековый фрейм. В этот фрейм вызываемая процедура копирует параметры. Эта операция называется Parameters Shadow. Обнаруженный нами сбой в работе механизма Parameters Shadow состоит в том, что копируется больше 64-битных слов, чем следует из количества параметров. Самый простой обходной маневр состоит в том, чтобы увеличить размер фрейма.
Итоги
ASUS SABERTOOTH Z87 – прекрасный вариант для тех, кто при выборе новой платформы для будущей системы делает ставку на качество. Помимо того, что плата имеет компоненты с увеличенным сроком жизни, модель обладает удачной компоновкой и в функциональном плане оснащена очень достойно. В рамках обзорных материалов говорить о качестве довольно сложно – истинное положение дел может раскрыть лишь длительная эксплуатация платы в реальных условиях. Однако, в случае с SABERTOOTH Z87 для этого есть все предпосылки, к тому же уверенность ASUS в надежности своих устройств на практике подтверждается 5-летней гарантией производителя.
+ Усиленная элементная база
+ Повышенная прочность конструкции
+ Развитая система температурного контроля Thermal Radar 2
+ Хорошие возможности для разгона
+ Набор заглушек для защиты от пыли
+ Внешние термодатчики в комплекте
+ 5 лет гарантии
— Довольно высокая цена
Устройство для тестирования предоставлено компанией ASUS, www.asus.ua
| ASUS SABERTOOTH Z87Уведомить о появлении в продаже | |
| Разъем CPU | Socket 1150 |
| Чипсет | Intel Z87 |
| Охлаждение чипсета | Радиатор |
| Охлаждение VRM | Радиатор |
| Встроенное видео | интегрировано в процессор Intel |
| PCI | — |
| PCI Express x4 | — |
| PCI Express x1 | 3 |
| Графич. интерфейс | 2xPCI-E 3.0 x16 (x16, x8/x8), 1xPCI-E x16(x4) |
| DIMM | 4xDDR3 DIMM 1866 MHz до 32 ГБ |
| IDE (Parallel ATA) (чипсет/доп. контроллер) | — |
| Serial ATA (чипсет/доп. контроллер) | — |
| SATA Revision 3.0 (чипсет/доп. контроллер) | 6/4 |
| Основные разъёмы питания | 24+8 |
| Дополнительное питание | — |
| FAN | 8 |
| S/PDIF | 1xS/PDIF out |
| Aудиокодек | Realtek ALC1150 (7.1) |
| Ethernet | Intel I217V GbE |
| SATA | — |
| SATA Revision 3.0 | ASMedia ASM1061 |
| PATA | — |
| IEEE 1394 (FireWire) | — |
| USB 3.0 | — |
| LAN | 1 |
| eSATA Rev. 2.0 | — |
| eSATA Rev. 3.0 | 2 |
| Audio | 6 |
| S/PDIF-Out (Coaxial/Optical) | -/1 |
| Thunderbolt | — |
| Выходы для монитора | 1хHDMI, 1xDisplayPort |
| USB 1.1/2.0 | 4/2(4 порта)/- |
| USB 3.0 | 4/1(2 порта)/- |
| IEEE 1394 (FireWire) | — |
| COM | — |
| Game/MIDI | — |
| LPT | — |
| IDE | — |
| SATA интерфейсный/питание, устройств | 4/- |
| Форм-фактор | ATX, 305х244 мм |
| Поддержка двух и более видеокарт | AMD Quad-GPU CrossFireX и NVIDIA Quad-GPU SLI |
| Поддержка RAID | 0, 1, 5, 10 |
| Адаптер Wi-Fi | — |
| Поддержка UEFI | + |
| Разное | защита от пыли – TUF Dust Defender; TUF Thermal Armor – эксклюзивное решение для отвода тепла; TUF Thermal Radar – мониторинг температуры и автоматическая регулировка скорости вращения кулеров в режиме реального времени; высококачественная элементная база (дроссели, конденсаторы, транзисторы); цифровая система питания New DIGI+; нет разъема PS/2; управление сетевым трафиком в реальном времени — Network iControl; мост SLI в комплекте; нет разъема PS/2er |
