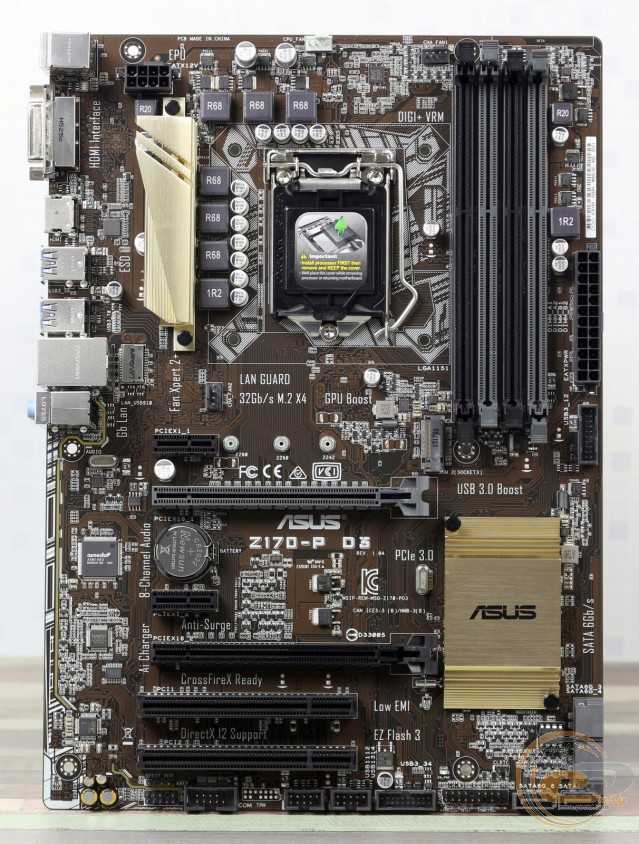

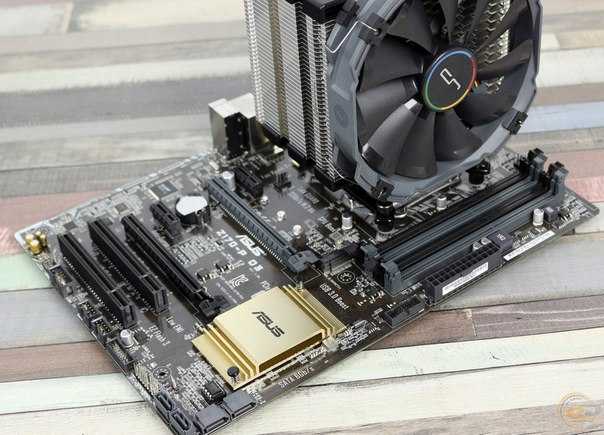

Обзор и тест материнской платы asus z170-p

Разъёмы

1.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

2.Имеет USB Type-C
Asus Z170-P

Asus Z170M-Plus

USB Type-C имеет двустороннюю ориентацию коннектора и направление кабеля.

3.имеет HDMI выход
Asus Z170-P

Asus Z170M-Plus

Устройства с портами HDMI или мини-HDMI могут транслировать видео и аудио высокой четкости на подключенный дисплей.

4.порты USB 3.0

Чем больше портов USB 3.0, тем больше устройств, совместимых с USB 3.0, можно подключить к компьютеру. USB 3.0 — это улучшенная версия USB 2.0, предлагающая более высокую скорость.

5.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

6.порты USB 3.0 (транзитные расширители)

На материнской плате есть контакты в виде штырьковых разъёмов, к которым можно подключить дополнительные USB-порты.

7.порты RJ45

Порты RJ-45 используются для подключения к локальной сети. Большее количество портов увеличивает пропускную способность в пределах сети, либо даёт возможность подключения к нескольким локальным сетям. Ещё одно преимущество: не пропадает связь в случае падения одной из сетей.

8.Есть разъём TPM
Asus Z170-P

Asus Z170M-Plus

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

9.порты USB 2.0 (транзитные расширители)

Возможности BIOS

Материнские платы ASUS серии Gaming, как известно, имеют черно-красную расцветку упаковки и внешний вид. В такой же цветовой стилистике выполнен и BIOS платы ASUS H170 Pro Gaming. Главное окно EZ Mode дает пользователю общее представление о системе и об основных ее параметрах. Здесь нам доступно изменение языка меню, активация XMP-профилей, выбор загрузочного устройства, управление вентиляторамии настройка даты и времени.

Также на главной страничке EZ Mode присутствует подменю EZ Tuning Wizard, в которой находятся настройки накопителей и RAID-массивов.

Расширенный вид настроек, именуемый как «Advanced Mode» позволяет получить доступ по всем настройкам прошивки. На вкладке «Main» находятся краткая информация о процессоре и объеме оперативной памяти, а также текущая дата и время.

Раздел «Ai Tweaker» вобрал в себя все возможные для чипсета H170 настройки по тюнингу и если так можно выразиться, разгону системы. Несмотря на то, что чипсет Н170 не позволяет разгонять процессоры со свободным множителем, некоторые настройки, увеличивающие производительность системы, здесь все же имеются. Так, пользователю доступны активация XMP-профилей и настройка таймингов оперативной памяти, и некоторые изменения напряжений компонентов системы.

В разделе «Advanced» пользователь обнаружит все необходимые опции по управлению и настройкам периферийных устройств, а также портов и разъемов материнской платы.

Раздел мониторинга позволяет не только отслеживать параметры напряжения и оборотов вентиляторов, но и управлять последними с помощью PWM-регулировки.

Раздел «Boot» предназначен как для настройки загрузки платы и самой прошивки BIOS, так и выбора активного загрузочного устройства.

Раздел «Tool» содержит в себе несколько утилит, среди которых весьма полезными будет ASUS EZ Flash 3 Utility для обновления прошивки BIOS, а также возможность просмотра устройств, установленных в порты PCI-E материнской платы. Еще одной положительной возможностью данного раздела является возможность записи профилей настроек BIOS. Причем пользователю предоставляется возможность не только записи и активации профилей, но и экспортирование и импортирование.

Вкладка «Exit» говорит сама за себя. Здесь возможно выйти с применением настроек, сбросить настройки на дефолтные, или же просто выйти из BIOS без применения измененных настроек.

Общая информация

1.Легко разгоняется
Asus Z170-P

Asus Z170M-Plus

Разгон системы — обычная, хоть и сложная процедура, но некоторые производители предусматривают кнопку или программу, в которых с одного нажатия можно разогнать компьютер и получить более высокую производительность.

2.Легко сбрасывать BIOS
Asus Z170-P

Asus Z170M-Plus

На задней панели материнской платы есть кнопка или тумблер для очистки памяти CMOS, который сбрасывает настройки BIOS на заводские. Эта функция применима в ситуациях, когда в BIOS что-то не так настроено, из-за чего компьютер не грузится. При этом не надо открывать корпус и искать джампер CMOS.

3.имеет Wi-Fi
Asus Z170-P

Asus Z170M-Plus

Устройство может подключаться к Wi-Fi.

4.Поддержка форсированной зарядки через USB
Asus Z170-P

Asus Z170M-Plus

Эта функция позволяет заряжать устройства (смартфоны, планшетники) быстрее чем через обычный USB-порт. Некоторые реализации позволяют заряжать устройства, даже если компьютер находится в режиме сна или выключен.

5.мульти-ГПУ

Количество графических процессоров, поддерживаемых при использовании мульти-GPU конфигурации. Использование нескольких GPU параллельно может дать более высокую производительность.

6.Есть Bluetooth
Asus Z170-P

Asus Z170M-Plus

Bluetooth — беспроводная технология, позволяющая с лёгкостью передавать данные между устройствами: смартфонами, планшетниками и компьютерами.

7.Поддержка турбо-режима USB.
Asus Z170-P

Asus Z170M-Plus

Этот режим предлагает более высокую скорость передачи данных через USB, сравнимую со скоростью внешнего жёсткого диска.

8.Интерфейс 802.11ac WiFi
Asus Z170-P

Asus Z170M-Plus

Беспроводной 802.11ac работает на частоте 5 ГГц, а также на 2,4 ГГц (двухдиапазонный WiFi). Предлагает более высокую скорость передачи данных, повышенную надёжность и более оптимальный принцип энергопотребления. Даёт преимущества для игр и видеопотоков HD.

9.поддерживает Wi-Fi 6 (802.11ax)
Asus Z170-P

Asus Z170M-Plus

Wi-Fi 6, выпущенный в 2019 году, основан на стандарте беспроводной сети IEEE 802.11ax. Разработанный для работы во всех полосах частот от 1 до 6 ГГц, он предлагает более высокие скорости передачи данных и меньшую задержку по сравнению с предыдущими технологиями Wi-Fi.

Фирменные утилиты

Все необходимое и даже больше доступно для скачивания с официального сайта производителя. Основой является программный пакет Ai Suite3.

Для быстрого и удобного переключения между нужными опциями производитель ввел дополнительное меню, которое выходит по клику.

Dual Intelligent Processor 5 – обширный набор настроек по разгону процессора, регулировки вентиляторов и прочего.

Обратите ваше внимание на кнопку 5-Way Optimization, которая поможет настроить автоматическом режиме производительность вашей системы

Раздел TPU – открывает доступ к изменению множителя и напряжения питания процессора, а также позволяет увеличить частоту и питающее напряжение встроенного графического контроллера.

Turbo App – автоматическая настройка производительности системы (включая сетевой приоритет и конфигурацию аудионастроек) для выбранного приложения.

Раздел EPU – порадует любителей экономить на электроэнергии, так как позволяет изменять настройки способствующие повышению эффективности энергосбережения системы.

Fan Expert 3 – регулировка работы подключенных вентиляторов, можно настроить вручную или выбрать из готовых вариантов (тихий/стандартный/турбо/полная скорость).

Digi+ VRM – настройки для повышения стабильности при разгоне процессора, а также предусмотрена отдельная вкладка для настройки встроенного в процессор графического чипа.

PC Cleaner – очистка папок с временными файлами, корзины, кэша, логов и т.д. По сути это новая опция, которая призвана еще больше расширить функционал Ai Suite3.

USB 3.1 Boost – ускорение передачи информации через порт USB 3.1.

EZ Update – обновление БИОС через интернет.

System Information – общая информация о состоянии системы.

Mobo Connect – приложение, которое позволяет синхронизировать клавиатуру/мышь подключённые к компьютеру с другими мобильными устройствами.

Push Notice – всплывающие или звуковые оповещения по определенному событию, например при превышении допустимой температуры или падении напряжения.

Version – информирует о версии каждой установленной утилиты.

Далее рассмотрим остальной набор вспомогательных утилит.

AO Help – после регистрации вы сможете запустить автоматическую диагностику вашей системы. По результатам вам будет предложено решение той или иной проблемы посредством обращения в техподдержку ASUS, настройки удаленного доступа, создания резервной копии системы или запуска утилиты по оптимизации.

Asus Boot Setting – содержит две функции, включение быстрой загрузки системы без повторного прохода инициализации и прямой вход в BIOS при перезагрузке без нажатия соответствующей клавиши.

Asus Webstorage – открывает доступ к облачному сервису для хранения вашей информации.

Asus HyStream – позволяет выводить изображение с совместимого смартфона или планшета на большой экран телевизора.

Asus Turbo LAN – утилита осуществляет функцию сетевого мониторинга в реальном времени и позволяет сделать выбор между готовыми сценариями по приоритету входящего/исходящего сетевого трафика.

Asus Media Streamer – позволит наслаждаться любым контентом не только на вашем компьютере но и на любом другом совместимом устройстве. Для исправной работы потребуется установка ASUS HomeCloud, при этом не забудьте активировать функцию DLNA на стороннем устройстве.

Asus PC Diagnostics – предоставляет основную информацию о компьютере и используемых компонентах, а также обладает встроенным стресс – тестом для проверки стабильности системы.

Диспетчер Realtek HD – расширенные опции для встроенной звуковой карты.

Настройки UEFI BIOS

Упрощенный режим BIOS озаглавлен EZ-Mode. Здесь доступна базовая информация о состоянии системы, есть возможность автоматического разгона с помощью EZ Tuning Wizard или настройка работы подключенных вентиляторов через Q-Fan Control. Также здесь доступен выбор загрузочного устройства, можно сменить язык или установить дату. Кстати о русификации меню, оно по-прежнему далеко от совершенства, поэтому рекомендую пользоваться английской версией.

Самое интересное раскрывается при переходе в режим Advanced Mode. Первая вкладка «My Favorites» по умолчанию пуста, с ее помощью вы можете создать кастомизированное окошко с нужным набором параметров. Если раньше окно было пустым, то теперь производитель создал собственную заготовку и снабдил данную страничку типовым набором опций, которые могут пригодиться при разгоне. Вкладка «Main» – носит информативный характер и здесь можно настроить только дату/время или выбрать язык.

Вкладка «Ai Tweaker» – включает в себя все настройки необходимые для разгона (изменение напряжения питания процессора и памяти, установка множителя процессора, таймингов и частоты памяти и т.д.). Кроме того, здесь присутствует мониторинг всевозможных значений питающего напряжения.

Вкладка «Advanced» содержит весь остальной перечень опций, не влияющих на разгон. Здесь можно изменить настройки энергосбережения процессора, отключить турбо режим или Hyper-threading, настроить работу портов SATA/USB, сконфигурировать параметры встроенного графического/сетевого контроллера и многое другое.

Вкладка «Monitor» – мониторинг показателей температуры и напряжения, а также контроль вращения скорости вентиляторов.

Вкладка «Boot» предоставляет ряд параметров по оптимизации загрузки и позволяет настроить приоритет между накопителями.

Вкладка «Tool» – в данной вкладке можно обновить БИОС, подгрузить предварительно сохраненный профиль с настройками системы или произвести полноценную очистку с твердотельного накопителя (Secure Erase).

Вкладка «Exit» – выход с сохранением измененных параметров или откат на заводские настройки.

Разъёмы

1.разъемы для вентиляторов

2.Имеет USB Type-C
Asus Z170M-Plus

USB Type-C имеет двустороннюю ориентацию коннектора и направление кабеля.

3.имеет HDMI выход
Asus Z170M-Plus

4.порты USB 3.0

5.разъёмы SATA 3

6.порты USB 3.0 (транзитные расширители)

7.порты RJ45

8.Есть разъём TPM
Asus Z170M-Plus

9.порты USB 2.0 (транзитные расширители)

Типы сетевых карт по способу подключения

Ранее мы немного затрагивали тему подключения адаптеров. Разберём её более подробно. Разделить все подобные устройства можно на три больших вида: интегрированные, внутренние и внешние.

Интегрированные или встроенные

Наверное, самый распространённый вид. Представляют собой смонтированные на материнской плате чипы. Соответственно, на заднюю панель выведены все необходимые разъёмы. Большинство современных материнских плат поставляется с таким типом сетевых адаптеров. Стоит отметить, что модули Wi-Fi тоже являются сетевыми картами для компьютера, однако, их обычно так и называют — «модуль Wi-Fi», конечно, если он не интегрирован.

Внутренние сетевые карты PCI и PCI-E

Эти устройства представляют собой отдельные платы, которые монтируются в определённые разъёмы или шины. Наиболее часто встречающиеся − это PCI и PCI-E. Первый форм-фактор постепенно устаревает и уступает место PCI-E. Но всё же такие карты ещё можно встретить на рынке. PCI-E могут иметь различную длину. Но при указании характеристик этот параметр обычно отбрасывается, так как стандартизирован.

PCI и PCI-E отличить легко Стоит отдельно упомянуть о стандарте PCMCIA. Эта спецификация разрабатывалась как модуль расширения и очень широко применялась в ноутбуках прошлых лет. С её помощью можно было подключать не только сетевые карты, но и множество видов другого оборудования. На сегодняшний день этот стандарт практически не поддерживается.

Внешние сетевые карты USB

Относительно новое веяние на рынке адаптеров. Представляет собой внешнее устройство, подключение к порту USB. Внешне походит на флешку. Все микросхемы спрятаны в аккуратный корпус. В самом простом случае может иметь один разъём формата RJ-45. Очень удобный и компактный вид сетевой карты.

Упаковка и комплектация

Устройство облачено в плотную картонную упаковку черного цвета. Но луч света пронзает тьму и перед нашим взором предстает изображение ASUS Z170-A. Знаковым здесь является использование новейшей системной логики от Intel, что гарантирует совместимость с процессорами Skylake и памятью стандарта DDR4. Немаловажным здесь является наличие поддержки USB 3.1, а также знакомая многим владельцам материнских плат ASUS опция 5-WAY Optimization о которой мы расскажем позднее. Не позабыли и о геймерах. При покупке материнских плат ASUS на чипсетах Z170/H170/B150/H110 вы получаете премиум крейсер Diana, который будет доступен в игровом проекте World of Warships.

Переворачиваем коробку и поражаемся количеству всевозможных опций, включая поддержку устройств с интерфейсом M.2, Turbo LAN, Crystal Sound 3, SLI и Crossfire.

А вот внутри все осталось без значимых изменений, материнская плата как и прежде надежно защищена антистатическим пакетом, а все аксессуары расположены в нижнем отсеке.

Перечислим типовой комплект ASUS Z170-A:

Диск с драйверами;
Подробное руководство пользователя;
Документация по описанию фирменных технологий;
Болтик для фиксации платы в разъеме M.2;
Брошюра с изображением всех функциональных разъемов;
Фирменная наклейка;
Три кабеля SATA 6 Гбит/с;
Заглушка на заднюю панель корпуса;
Мостик SLI;
Q-коннектор для подключения коннекторов передней панели;
Вспомогательная рамка для безопасной установки процессора.

Intel H410

Уже традиционно, что самая младшая в семействе – это модель Hx10, в данном случае H410. Очень похожа на предыдущую H310, но все же некоторые улучшения есть. Главным образом это переход на PCI-E версии 3.0. Соответственно, шина DMI также перешла на более скоростной интерфейс, из-за чего выросла пропускная способность между чипсетом и процессором. Теперь она такая же, как и у старших моделей, 8 ГТ/с.

Чипсет по-прежнему поддерживает только по одному модулю памяти на канал, т. е. максимальное количество разъемов на плате может быть два. В отличие от 4 у всех остальных. Отсутствует поддержка Intel Optane.

Как и раньше, линий PCI-E всего 6, что накладывает ограничения на использование SSD с интерфейсом PCIe и плат расширения.

Intel H410 больше всего подойдет для офисных машин и игровых систем, в которых не предусматривается использование более одной видеокарты, а также установка дополнительных контроллеров сведена к минимуму.
