Характеристики
| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ по ГО | Повреждения, вызванные разгоном компонентов, в том числе, при использовании входящей в комплект утилиты Easy Tune, приводят к снятию платы с гарантии СЦ производителя |
| ПРЕДУПРЕЖДЕНИЕ | FDD интерфейса нет, IDE интерфейса нет |
| Основные характеристики | |
| Описание | Зарядка USB устройств (iPod, iPhone и т.д.), Зарядка USB устройств при выключенном компьютере, Увеличенная мощность USB портов, Используется 100% конденсаторов с твердым полимером, Кэширование данных на SSD |
| Производитель | GIGABYTE |

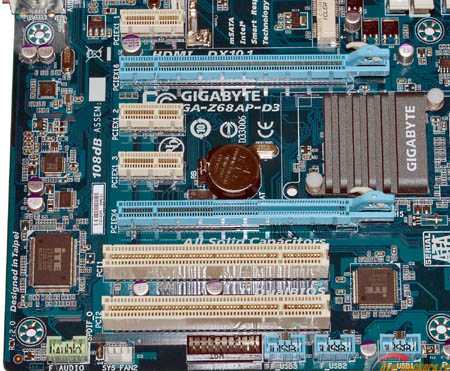

| Модель | GA-Z68AP-D3 (rev. 1.0)найти похожую мат.плату |
| Тип оборудования | Материнская плата для настольного ПК |
| Назначение | Настольный ПК |
| Чипсет мат. Платы | Intel Z68характеристики чипсета |
| Гнездо процессора | Socket LGA1155 |
| Формат платы | ATX (305 x 215 мм) |
| Поддержка ОС | Windows XP x64, Windows XP, Windows MCE 2005, Windows Vista, Windows 7 |
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Core i7-2xxx, Core i5-2xxx, Core i3-2xxx, Pentium 6xx, Pentium 8xx |
| Поддержка ядер процессоров | Sandy Bridge |
| Частота шины | 5000 МГц |
| Поддержка Hyper Threading | Да |
| Поддержка памяти | |
| Тип поддерживаемой памяти | LV DDR3, DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество разъемов DDR3 | 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP). |
| Максимальные поддерживаемые стандарты памяти | Зависит от процессора |
| Дисковая система | |
| RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из Serial ATA устройств |
| Intel Smart Response | Да |
| SATA 6Gb/s | 2 канала |
| Разъем mSATA | Есть Full-Mini Card slot для установки SSD с интерфейсом mSATA |
| SATA-II | 4 канала с возможностью подключения 4х внутренних устройств или 3х внутренних устройств и 1 mSata порт для подключения SSD |
| Разъем для подключения FDD | Нет |
| Коммуникации | |
| Сеть | 1 Гбит/с. Сетевой контроллер Realtek RTL8111E 1 Гбит/с |
| Интерфейс, разъемы и выходы | |
| Контроллер USB | Etron EJ168A |
| USB разъемы на задней панели | 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 |
| Порты | 1x LPT, 1x COMпорты |
| Клавиатура/мышь | PS/2 клавиатура/мышь + USB |
| Слоты для установки плат расширения | |
| Количество разъемов PCI Express 16x | 2 слота 16x работают в режиме 16-4. Второй слот PCI-E 16x может работать в режиме 4х только при свободных слотах PCI-E 1x). Все слоты PCI-E 2.0 |
| Количество разъемов PCI Express 1x | 3 слота 1x PCI-E 2.0 |
| Количество разъемов PCI | 2 слота (контроллер ITE it8728) |
| Встроенная видеокарта | |
| Видео M/B | Используется встроенное в процессор |
| Максимальное разрешение экрана | 1920 x 1200 |
| Видео разъемы на задней панели | 1x HDMI |
| Поддержка CrossFire | Да |
| Встроенная звуковая карта | |
| Звук | 8-канальный HDA кодек Realtek ALC889 |
| Аудио разъемы на задней панели | 1x оптический S/PDIF-out, Line-out, Line-in, Mic-in |
| Охлаждение | |
| Технологии уменьшения шума охлаждающей системы | CPU/System Smart Fan Control |
| Питание | |
| Требования к блоку питания | Поддерживаются только 24+4 pin блоки питания.совместимые БП |
| Технология энергосбережения | Dynamic Energy Saver (DES-2) |
| Прочие характеристики | |
| BIOS | AWARD Hybrid EFI BIOS, 32 Мбит x2 с поддержкой DualBIOS Поддерживаются HDD объемом более 3 Тб без создания дополнительных разделов (как на платах с EFI)..Поддерживается Touch BIOS |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 32.5 x 26.2 x 7 см |
| Вес брутто (измерено в НИКСе) | 1.357 кг |
Характеристики и особенности
| Модель | QNCT |
|---|---|
| Архитектура и тех.процесс | Coffee Lake, 14 nm |
| Степпинг | U0 |
| Ядер \ Потоков | 6 \ 12 |
| Базовая частота | 2000 MHz |
| Максимальная частота в Turbo Boost | 4000 MHz |
| Кэш L3 | 9 Мб |
| TDP | 45 W |
| Множитель | Заблокирован. Максимальный множитель на все ядра: 33 |
| Видеоядро | UHD Graphics 630 |
| Примерная стоимость |
Как и все остальные «склейки», QNCT представляет собой обыкновенный мобильный CPU, припаянный к специальной плате-переходнику, благодаря которой и стала возможна установка в сокет 1151 обеих версий. Для правильной установки в комплекте идет пластина, заменяющая родную рамку сокета. О том, как правильно установить процессор, будет сказано ниже.
Так видит модель CPU-Z
Заблокированный множитель и достаточно скромный TDP позволяют использовать QNCT абсолютно на любых, даже самых примитивных материнских платах (конечно, при условии совместимости). Модель не требует множества фаз питания и при обычном использовании можно не волноваться за температуру vmr даже на платах, не оснащенных радиатором над силовыми элементами. Малое тепловыделение позволяет использовать не очень большие кулеры, что в свою очередь позволяет устанавливать систему в достаточно компактные корпуса.
Практически полное отсутствие разгона позволяет использовать процессор почти «из коробки». Не требуется долго настраивать параметры биоса и часами гонять тесты для поиска стабильности. Обычно весь доступный тюнинг заключается в небольшой правке множителей, установке частоты оперативной памяти и её таймингов.
Также можно отметить, что модель имеет рабочее видеоядро UHD 630, которое можно немного разогнать. Производительности UHD 630 будет достаточно для комфортной игры в достаточно старые игры, либо в современные киберспортивные проекты с близкими к минимальным настройками. Тем, кто все еще сидит на Win7 может пригодиться патченный видеодрайвер, найти который можно тут.
Совместимость с материнскими платами
Таблица совместимости «мутантов» с материнскими платами. Нас интересует выделенный столбец.
Не все существующие платы для сокета 1151\1151 v2 способны работать с данным камнем. Меньше всего повезло владельцам плат от MSI 100 и 200 серии, запустить на них QNCT скорее всего не получится.
Материнские платы других популярных брендов с высокой долей вероятности смогут успешно использовать процессор, однако одной только совместимости недостаточно для корректной работы.
Модификация и прошивка биоса
К сожалению, пропустить этот этап не получится. Для успешного запуска в любом случае придется прошивать модифицированный биос. Этот этап обычно пугает пользователей, ранее не сталкивавшихся с подобными операциями, однако ничего сверхсложного в нём нет.
Владельцам плат от Gigabyte и MSI повезло больше, прошить платы данных вендоров можно с флешки (при наличии родного для данного сокета процессора). А вот для прошивки плат от Asus, Biostar и других производителей, без программатора не обойтись. Если такого устройства под рукой нет — можно обратиться в ближайший компьютерный сервис, не забыв захватить с собой модифицированный для конкретной платы биос. Не лишним будет взять с собой и процессор, чтобы сразу проверить работоспособность системы.
Есть несколько способов получить мод-биос для своей материнки:
- Многие продавцы предлагают собрать мод-биос для конкретной платы при покупке у них процессора. Для плат со съёмным чипом биоса продавец на али может даже выслать уже прошитый чип.
- Биос можно собрать самому по инструкции.
- И наконец можно попросить помощи у . Мод-биосы уже существуют для большинства популярных моделей плат.
Видео: создание универсального мод-биоса для склеек kabylake и Coffelake на Coffetime 0.92.
Первым делом убедитесь, что модифицированный биос успешно прошит. Желательно также выполнить «сброс биоса» нажав соответствующую кнопку или замкнув соответствующий джампер на плате. Снимаем родную рамку сокета. Вставляем процессор в сокет, прижимаем его пальцем так, чтоб он «сел» в разъём, контролируем визуально чтобы не было перекосов. Сверху накладываем новую рамку процессора, ловим момент когда штырьки рамки войдут в отверстие подложки. Вкручиваем комплектные 3 винтика так, чтобы они вкрутились ровно на свободную длину, но пока НЕ прижимали рамку к плате. Закручиваем каждый винтик ровно на полтора оборота. Наносим термопасту и аккуратно устанавливаем охлаждение. Закреплять его пока не нужно, сейчас мы должны просто проверить, запустится ли система. Включаем плату с 1 модулем памяти. Первый старт занимает как правило около 1 минуты (максимум до 2 минут) в течении которых плата сама перезагрузится несколько раз — это нормально, просто ждем. Если на плате есть светодиоды или индикатор пост-кодов — отлично, это добавит информативности. Если плата не стартанула за 2-3 цикла включения — подкручиваем каждый винтик рамки сокета ровно на четверть оборота. Как правило всё выходит либо с первого, либо со второго раза. После удачного старта можно установить остальные модули памяти, затем проверяем, что плата видит всю установленную RAM и pci-e устройства. «Склейки» чувствительны к прижиму и малейший перекос может привести к отвалу каналов памяти или линий pci-e. Если всё прошло удачно — переходим к крепежу охлаждения
Важно не допускать перекосов, закручивая винты\клипсы крест-накрест. Завинчивать следует равномерно, потихоньку подтягивая каждый винт. После установки охлаждения еще раз проверяем работоспособность системы
Если всё хорошо — запускаем какой-либо стресс-тест и смотрим на температуру ядер. Если ядра разогреваются равномерно — процесс установки можно считать успешным.
Оптимальная материнская плата
Теперь вы знаете все необходимое о материнских платах и сможете самостоятельно выбрать подходящую модель. Но я все-таки дам вам несколько рекомендаций.
Для офисного, мультимедийного или игрового компьютера среднего класса (Core i5 + GTX 1060) подойдет недорогая материнская плата на сокете 1151 с чипсетом Intel B250/H270 или B360/H370 (для процессоров 8-го поколения).
Для мощного игрового компьютера (Core i7 + GTX 1070/1080) лучше взять материнку на сокете 1151 с мощной системой питания процессора на чипсете Intel B250/H270 или Z270 (под разгон). Для процессоров 8-го поколения соответственно нужна материнка на чипсете Intel B360/H370 или Z370 (под разгон). Если хотите получше звук, сетевую карту и позволяют средства, то берите материнку из игровой серии (Gaming и т.п.).
Для профессиональных задач, таких как рендеринг видео и других тяжелых приложений, лучше брать материнку на сокете AM4 под многопоточные процессоры AMD Ryzen на чипсете B350/X370.
Формат (ATX, mATX), типы и количество разъемов выбирайте по необходимости. Производителя – любого популярного (ASUS, MSI, Gigabyte, ASRock) или исходя из наших рекомендаций (это больше дело вкуса или бюджета).
ТАБЛИЦА 1.
Синтетические тесты
PCMark05
|
Z68 Express (HDD) |
|
|
CPU |
12 801 |
|
Memory |
12 540 |
|
HDD |
5415 |
|
Overall |
12 404 |
|
Соотношение производительности |
100% |
|
Z68 Express (SSD) |
|
|
CPU |
12 890 |
|
Memory |
12 488 |
|
HDD |
20 410 |
|
Overall |
14 645 |
|
Соотношение производительности |
118% |
|
Z68 Express (HDD + SSD) |
|
|
CPU |
12 820 |
|
Memory |
12 534 |
|
HDD |
14 120 |
|
Overall |
13 245 |
|
Соотношение производительности |
107% |
|
Z68 Express (Virtu, d-Mode) |
|
|
CPU |
12 912 |
|
Memory |
12 820 |
|
HDD |
5414 |
|
Overall |
12 597 |
|
Соотношение производительности |
102% |
|
Z68 Express (Virtu, i-Mode) |
|
|
CPU |
12 848 |
|
Memory |
12 482 |
|
HDD |
4757 |
|
Overall |
10 182 |
|
Соотношение производительности |
82% |
3DMark Vantage
|
Z68 Express (HDD) |
|
|
GPU |
21 949 |
|
CPU |
23 763 |
|
Overall |
22 376 |
|
Соотношение производительности |
100% |
|
Z68 Express (SSD) |
|
|
GPU |
21 854 |
|
CPU |
23 834 |
|
Overall |
22 317 |
|
Соотношение производительности |
100% |
|
Z68 Express (HDD + SSD) |
|
|
GPU |
21 494 |
|
CPU |
23 743 |
|
Overall |
22 219 |
|
Соотношение производительности |
98% |
|
Z68 Express (Virtu, d-Mode) |
|
|
GPU |
21 970 |
|
CPU |
23 780 |
|
Overall |
22 370 |
|
Соотношение производительности |
100% |
|
Z68 Express (Virtu, i-Mode) |
|
|
GPU |
20 469 |
|
CPU |
23 496 |
|
Overall |
21 150 |
|
Соотношение производительности |
93% |
CineBench R11.5 (64-bit)
|
Z68 Express (HDD) |
|
|
x1 |
1,5 |
|
xN |
6,9 |
|
Multi |
4,6x |
|
Соотношение производительности |
100% |
|
Z68 Express (SSD) |
|
|
x1 |
1,5 |
|
xN |
6,7 |
|
Multi |
4,53x |
|
Соотношение производительности |
97% |
|
Z68 Express (HDD + SSD) |
|
|
x1 |
1,5 |
|
xN |
7 |
|
Multi |
4,7x |
|
Соотношение производительности |
102% |
|
Z68 Express (Virtu, d-Mode) |
|
|
x1 |
1,5 |
|
xN |
6,8 |
|
Multi |
4,63x |
|
Соотношение производительности |
100% |
|
Z68 Express (Virtu, i-Mode) |
|
|
x1 |
1,5 |
|
xN |
6,9 |
|
Multi |
4,6x |
|
Соотношение производительности |
96% |
WinRAR (файл 100 Мб)
|
Z68 Express (HDD) |
|
|
x1 |
1149 Кб/с |
|
xN |
3147 Кб/с |
|
Соотношение производительности |
100% |
|
Z68 Express (SSD) |
|
|
x1 |
1170 Кб/с |
|
xN |
3213 Кб/с |
|
Соотношение производительности |
102% |
|
Z68 Express (HDD + SSD) |
|
|
x1 |
1167 Кб/с |
|
xN |
3101 Кб/с |
|
Соотношение производительности |
99% |
|
Z68 Express (Virtu, d-Mode) |
|
|
x1 |
1147 Кб/с |
|
xN |
3131 Кб/с |
|
Соотношение производительности |
100% |
|
Z68 Express (Virtu, i-Mode) |
|
|
x1 |
1136 Кб/с |
|
xN |
3067 Кб/с |
|
Соотношение производительности |
98% |
Хаос номер два
С выходом Z68 Express путаница с материнскими платами и используемыми в них технологиями не исчезла. Подготавливая тестовое оборудование для этой статьи, мы заказали у Gigabyte топовую GA-Z68X-UD7-B3, типичного монстра с продвинутыми возможностями и огромной системой охлаждения. Каково же было наше удивление, когда оказалось, что GA-Z68X-UD7-B3 не поддерживает технологию Virtu и использовать QuickSync на ней невозможно. Gigabyte сознательно отказалась от Virtu, чтобы не ставить на панели ввода/вывода порты для встроенной в процессор графики, а использовать место под дополнительные разъемы. В итоге, чтобы протестировать Z68 Express по полной программе, нам пришлось заказывать еще одну материнскую плату — на этот раз у ASRock. На стенд приехала Z68 Pro3, простенькая плата с минимумом возможностей, зато с поддержкой всех новых технологий.
Большой кэш
Следующим этапом тестов стала проверка технологии Intel Smart Response. Включается она не менее хитро, чем Virtu. Для начала придется отформатировать SSD и HDD. Затем при запуске системы установить в BIOS специальный режим RAID (название зависит от платы). Потом поставить Windows и сверху программу Intel Rapid Storage, в которой и настраивается кэширование данных на SSD.
Перед началом работы нужно установить, какой объем SSD вы собираетесь использовать под кэш и в каком режиме он будет работать. На выбор есть два варианта, Enhanced и Maximized. В первом случае данные будут постоянно дублироваться и на SSD, и на HDD. Второй вариант предлагает синхронизацию от случая к случаю, что в теории должно увеличить скорость работы.
К сожалению, на практике все это не имеет значения. В сравнении с работой системы на одном HDD увеличение производительности видно только в синтетических тестах PCMark05: результат в графе HDD у нас вырос с 5415 до 14 120 очков. В остальных тестах изменений не было, только в играх мы почему-то потеряли по одному fps. Справедливости ради надо заметить, что при использовании SSD как хранилища данных результаты оказались похожими. В стандартных приложениях никаких изменений, зато в синтетике — 20 410 очков HDD.
Пожалуй, единственный заметный плюс — ускорение загрузки Windows на 12 секунд и небольшое повышение отзывчивости системы. В остальном Smart Response не дает никаких преимуществ.
Производительность
Синтетические тесты показывают уровень производительности, схожий с Core i7 8700t. Среди близких по результатам тестов моделей находятся также Ryzen 5 1600AF и стоковый Core i7 7700K. Близки по производительности и младшие Xeon’ы сокета 2011-3. Для процессора такой стоимости это весьма хороший результат.
Результаты Cinebench r15 и r20
Бенчмарк cpu-z в сравнении с I7 7700k
QNCT против QL3X (4.2 ГГц) в бенчмарках и играх:
Сравнение QNCT с анлокнутым Xeon E5 2630L v3 в бенчмарках и играх:
Говорить про игровую производительность особенно нечего, всё прекрасно видно на видео. Несмотря на не очень высокую по сегодняшним меркам частоту, 6 ядер, построенных на современной архитектуре, позволяют получить комфортный fps практически во всех современных играх. QNCT можно смело использовать с видеокартами уровня nvidia 1070\1660ti, 1080, 2060 и аналогичным по мощности моделям от amd.
Кэш или не кэш
Вторая новинка Z68 Express — технология Intel Smart Response, призванная подогреть интерес к SSD. Твердотельные накопители вышли на массовый рынок с триумфом, но так и не смогли завоевать популярность. Причин тому много, и основные — высокая цена и слишком маленький объем.
В то время как один гигабайт памяти на обычном жестком диске стоит примерно 1,6 рубля, на SSD за него просят 55 рублей. Разница огромная и неоправданная. Да, SSD действительно работает быстрее: Windows загружается за десять секунд, программы запускаются мгновенно — в общем, система становится значительно отзывчивее. Только на 32 или 64 гигабайтах особо не развернешься. Когда большая часть программ и файлов хранятся на медленном жестком диске, все преимущества SSD сходят на нет.
В Intel прекрасно понимают проблему, и со Smart Response предлагают отказаться от SSD как хранилища данных и использовать его для ускорения жестокого диска. Для этого Smart Response делает твердотельный накопитель кэш-памятью HDD. Все запрошенные данные с жесткого диска копируются на SSD и при повторном обращении считываются с быстрого накопителя. Таким образом повышается общая отзывчивость системы и увеличивается производительность приложений вроде Photoshop, 3DS Max и т.п. В играх технология тоже может дать некоторые преимущества — к примеру, повторная загрузка уровня должна проходить быстрее, так как файлы берутся с быстрого накопителя.
Smart Response поддерживает SSD объемом до 64 Гб. Чтобы не тратить место зря, технология записывает на твердотельный накопитель не все данные. К примеру, она не будет хранить на SSD файлы, скопированные с одного носителя на другой, или записывать только что просмотренный фильм. Smart Response сохраняет только ту информацию, которая реально может понадобиться для дальнейшей работы.
Интересно, что технология Smart Response — тоже программное решение. Но, в отличие от LucidLogix Virtu, ее использование ограничено только чипсетами Z68 Express, установить софт на другие наборы логики невозможно.
Форм-фактор материнской платы
Форм-фактором называется физический размер материнской платы. Основными форм-факторами материнских плат являются: ATX, MicroATX (mATX) и Mini-ITX.
ATX
(305×244 мм) – полноразмерный формат материнской платы, является оптимальным для стационарного компьютера, имеет наибольшее количество слотов, устанавливается в корпуса ATX.
MicroATX
(244×244 мм) – уменьшенный формат материнской платы, имеет меньшее количество слотов, устанавливается как в полноразмерные (ATX) корпуса, так и в более компактные корпуса (mATX).
Mini-ITX
(170×170 мм) – сверх компактные материнские платы для сборки очень маленьких ПК в соответствующих корпусах. Следует учитывать, что такие системы имеют ряд ограничений по размеру компонентов и охлаждению.
Существуют и другие менее распространенные форм-факторы материнских плат.
Разгон и настройка
Заблокированный множитель практически полностью ставит крест на возможности разгона, однако кое-какой тюнинг производительности все же возможен.
Заключается он в выставлении множителей через биос (доступно не на всех платах), либо через утилиты Intel XTU или ThrottleStop. Процессор может работать с частотой в 4.0 ГГц на одно ядро и 3.3 ГГц на все 6 ядер. Без подобного тюнинга модель как правило работает только на 3.1 ГГц по всем ядрам.
Максимальные множители для ядер QNCT
Говоря о разгоне нельзя не упомянуть об оперативной памяти. Хорошая новость заключается в том, что её разгон доступен на любых материнских платах. Плохая: как и все остальные процессоры-мутанты, QNCT достаточно сильно отстаёт от десктопных собратьев в плане поддерживаемой частоты ОЗУ. Как правило, максимальная частота будет составлять 2400—2600 Мгц, хотя в некоторых случаях удается взять и ~3000 Мгц. Дальнейшее увеличение производительности возможно за счет снижения таймингов.
В любом случае, при использовании DDR4 можно рассчитывать на пропускную способность памяти в ~35 Гб\с. Желающим выжать все соки из своей ОЗУ можно рекомендовать к прочтению эту статью.
Электронные компоненты
В дешевых материнских платах используется самые низкокачественные электронные компоненты: транзисторы, конденсаторы, дроссели и т.п. Соответственно надежность и срок службы таких материнских плат самые низкие. Например, электролитные конденсаторы могут вспухнуть уже через 2-3 года эксплуатации компьютера, что приводит к сбоям в его работе и необходимости ремонта.
В материнских платах среднего и высокого класса могут использоваться электронные компоненты более высокого качества (например, японские твердотельные конденсаторы). Производители часто подчеркивают это каким либо лозунгом: Solid Caps (твердотельные конденсаторы), Military Standard (военный стандарт), Super Alloy Power (надежная система питания). Такие материнские платы являются более надежными и могут прослужить дольше.
Вместе веселее
До сегодняшнего дня под процессоры Sandy Bridge было всего два чипсета. Первый, P67 Express, был оснащен двумя слотами PCIe 2.0 x16 и умел разгонять разблокированные процессоры. Второй, H67 Express, мог работать со встроенной в кристалл видеокартой, но имел только один PCIe 2.0 x16 и процессоры не разгонял.
Новый Z68 Express — это P67 и H67 Express в одном флаконе. Больше никаких ограничений. Хотите использовать HD Graphics и менять частоту процессора — пожалуйста. Хотите работать с двумя видеокартами — и это можно. Мало того, в Z68 Express есть еще функция параллельной работы дискретной и встроенной видеокарт и необычная технология кэширования данных на SSD.
Рассказывать о стандартных возможностях чипсета не будем — это точная копия P67 Express: поддерживаются все процессоры на ядре Sandy Bridge, есть 14 портов USB 2.0, четыре SATA 2, пара SATA Rev. 3 и 24 линии PCIe 2.0. Все это мы уже подробно рассматривали в «Игромании» №03/2011 (см. статью «Буря в песках»), так что сегодня займемся исключительно обзором новых технологий Z68 Express. И начнем с самого интересного — с параллельной работы двух графических ядер.
Как и Clarkdale в свое время, серия Sandy Bridge получила встроенные графические ядра HD Graphics. Игры они не тянули, зато оснащались потрясающим движком QuickSync — специальным набором блоков для работы с видео. Процесс перекодирования фильма в другой формат занимал у движка в три раза меньше времени, чем у мощнейшей GeForce GTX 570. К сожалению, QuickSync был доступен только при активированной Intel HD Graphics: как только в системе появлялась дискретная видеокарта, медиадвижок отключался. Таким образом, главная особенность Sandy Bridge так и осталась тайной для подавляющего большинства пользователей. В Z68 Express ее раскрыли.
Ядерный бум
На обе материнские платы мы устанавливали топовый Sandy Bridge — Core i7-2600K, четырехъядерный камень с разблокированным множителем и крейсерской скоростью 3,4 ГГц. Оперативную память набирали двумя планками Kingston HyperX DDR3-1666 по 2 Гб каждая, брали видеокарту ZOTAC GeForce GTX 570 и жесткий диск Seagate ST3320820AS со скоростью вращения шпинделя 7200 об/мин. Для тестов Smart Response компания Gigabyte прислала нам твердотельный накопитель — Kingston SV100S2/64G на 64 Гб.
Тесты мы проводили по стандартной для процессоров схеме. Помимо синтетических бенчмарков PCMark05, 3DMark Vantage и игр Resident Evil 5 и Aliens vs. Predator, в список попали WinRAR, SuperPi 1.5 и рендер CineBench 11.5 (64-bit). Плюс к этому у нас был отдельный тест на конвертацию 15 Гб Full HD-фильма в формат 720p, который проводился в программе CyberLink Media Espresso 6.5.
С бубном наперевес
Начнем тесты с технологии Virtu. Чтобы заставить ее работать, необходимо установить на компьютер одноименную программу. Но прежде, чем запустить инсталляцию, придется немного побегать вокруг компьютера, поставив драйвера сразу и на дискретную видеокарту, и на встроенное ядро HD Graphics. Для этого сначала нужно воткнуть кабель от монитора в выходы на материнской плате и установить драйвера на HD Graphics, а затем переставить кабель в видеокарту и повторить процесс. И только после этого — установить Virtu.
Работает программа в двух режимах. Первый, d-Mode, выводит изображение с видеокарты. Второй, i-Mode, работает с выходами встроенного в процессор ядра. Разница в том, что при переходе в i-Mode изображение с видеокарты выводится на экран не сразу, а только после попадания в буфер Intel HD Graphics, что приводит к падению fps в играх. В d-Mode производительность остается в норме, но потребляется больше энергии, ведь одновременно работают и HD Graphics, и дискретная плата.
Сразу скажем, что экономить не стоит, производительность системы в i-Mode заметно проседает. В том же 3DMark Vantage переключение на выходы графического ядра приводит к потере 1501 очка в графе GPU. В играх это в среднем минус 10-15% от итогового результата.
Что касается режима d-Mode, то к нему претензий нет. Хотя в теоретической части мы и предсказывали падение производительности, на практике оно оказалось не столь заметным. В Resident Evil 5 мы теряли 0,5 fps, а в Aliens vs. Predator — 0,3 fps.
Проверка в Media Espresso 6.5 прошла удачно. Программа определила наличие QuickSync и предложила использовать его для ускорения процесса. Результаты тестов получились неожиданными. Так, в d-Mode фильм у нас перевелся за 20 минут, в i-Mode — за 16 минут, а когда мы вовсе отключили Virtu и оставили только ядро HD Graphics, то перекодирование заняло уже 14 минут. Без QuickSync перевод фильма в другой формат на процессоре занял 45 минут, при подключении GTX 570 — 32 минуты.
Другие материалы по данной теме
К материнской плате подключаются все остальные комплектующие, от нее зависит срок службы и стабильность работы всего компьютера. Кроме того, она должна позволять подключить все необходимые устройства и давать возможность улучшить компьютер в будущем.
Одни из лучших материнских плат производит компания ASUS, но они и самые дорогие. На сегодня оптимальными по соотношению цена/качество являются материнские платы MSI, их я и буду рекомендовать в первую очередь. В качестве более бюджетного варианта можно рассматривать материнки от ASRock и Gigabyte, у них также есть удачные модели. Игровые материнские платы имеют лучше звук и сетевую карту.
Для процессоров Intel на сокете 1151 v2
Оптимальный вариант:
Материнская плата MSI B360M MORTAR
Или игровая материнка: MSI B360 GAMING PRO CARBON
Материнская плата MSI B360 GAMING PRO CARBON
Или аналог: MSI Z370 KRAIT GAMING
Материнская плата MSI Z370 KRAIT GAMING
Для процессоров AMD на сокете AM4
Оптимальный вариант: Gigabyte B450 AORUS M
Материнская плата Gigabyte B450 AORUS M
Или полноразмерную: Gigabyte B450 AORUS PRO
Материнская плата Gigabyte B450 AORUS PRO
