Обзор материнской платы msi a88xm gaming

В работе

Для платы используется усовершенствованная оболочка UEFI, получившая название Click BIOS 4. Кроме стилизованного оформления мы видим новый раздел Hardware Monitor для отслеживания температурных параметров и отладки алгоритма управления вентиляторами. Раздел Board Explorer поможет новичкам наглядно отследить, какие устройства подключены к материнской плате.

Возможностей для настройки системы предостаточно не только для рядового пользователя, лимиты для повышения напряжений питания очень высоки: CPU Vcore – 2,1 В, DRAM Voltage – 2,445 В.

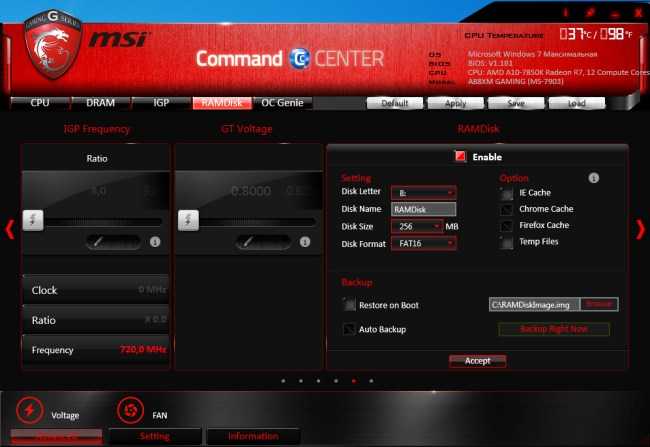

Как мы уже ранее отмечали, интерфейс новой версии утилиты Сommand Center существенно переработан. При этом изменено не только внешнее оформление приложения, но добавлены полезные функции. Прежде всего, отметим возможность создания RAM-диска, емкость которого ограничена только объемом установленной оперативной памяти. Скоростным накопителем можно распоряжаться по своему усмотрению. Производитель предлагает использовать его для хранения временных файлов, кеша браузеров или даже размещения файла подкачки.

Технология Total Fan Control дает возможность оптимально настроить систему охлаждения, регулируя скорость вращения всех вентиляторов подключенных к материнской плате. Фирменное приложение Command Center также позволяет активировать технологию авторазгона OC Genie 4.

Более тонкие настройки скрыты чуть глубже, но при необходимости получить к ним доступ не проблема.

Для настройки параметров системы можно использовать оптимизированную версию утилиты Intel Extreme Tuning, которая также позволяет после изменения параметров сразу провести стресс-тестирование процессора и оперативной памяти.

В плане форсирования процессора плата демонстрирует достойные показатели. После активации технологии OC Gene 4 тактовая частота процессора Intel Core i7-4770K увеличилась с базовых 3,5 до 4 ГГц.

В ручном режиме, после повышения напряжения питания до 1,23 В, удалось добиться стабильной работы чипа на 4600 МГц.

Частоту системной шины удалось повысить до 109 МГц, что оставляет задел для разгона процессоров с заблокированными множителями.

Несмотря на то, что в конструкции системы охлаждения элементов VRM нет тепловой трубки, установленные радиаторы с увеличенной площадью рассеивания отлично справляются с отводом тепла. На открытом стенде при минимальном боковом обдуве вентилятора процессорного кулера башенного типа (Thermalright Archon Rev.A) охладители MOSFET’ов прогревались до 43–45 С. Подобной температуры они достигали после 20 минутной пиковой нагрузки (OCCT) разогнанного процессора. Здоровенный алюминиевый брус, прикрывающий микросхему чипсета и вовсе удерживал температуру чипа в пределах 37–39 С.
