Топовому процессору

Интерфейс UEFI BIOS

Интерфейс Click BIOS 5 является фирменным для плат MSI и в плане настроек, относительно предшественников, плат на базе чипсета Intel Z370, в материнской плате MSI MPG Z390 GAMING PRO CARBON изменений нет, они такие же, как и в обзоре платы MSI MPG Z390 GAMING PLUS.

Имеются два режима настройки (простой EZ Mode и расширенный Advanced), переход между которыми осуществляется через клавишу F7.

Настройка частот процессора и памяти, таймингов, напряжений, осуществляется через раздел OC и набор опций достаточен, чтобы обеспечить хороший разгон.

Возможно сохранить профили с разными настройками и доступен мониторинг с управлением работой вентиляторов.

Возможности UEFI BIOS

Внешнее оформление настроек биос X399 Gaming Pro Carbon AC не претерпело значительных изменений по сравнению с другими моделями материнских плат компании MSI. Оболочка имеет фирменное название «Click BIOS 5″и при первом входе в настройки встречает пользователя интерфейсом EZ Mode.

Сам интерфейс EZ Mode достаточно информативный. Окно настроек делится на несколько областей, представляя как информацию о системе, так и возможности изменения основных настроек. В верхнем меню расположены переключатели Game Boost и A-XMP. Пользователь может управлять разгоном процессора, как с помощью регулятора на плате, так и с помощью настроек BIOS;для переключения между режимами достаточно сменить HW на SW пункт. Для выбора и активации профилей XMP достаточно активировать кнопку ON и выбрать один из нескольких доступных пресетов.

В правой верхней области пользователю демонстрируются краткие параметры системы, включая модель процессора, материнской платы и ее версии BIOS, объем установленной памяти. Здесь же присутствуют показания рабочей частоты памяти и процессора, а также температуры чипсета материнской платы и процессора.

Основную область EZ Mode занимают вкладки CPU, Memory, Storage, Fan Info и Help. Все они носят информационный характер.

Кнопки управления, расположенные в нижней части EZ Mode, имеют управленческий характер настроек. С помощью кнопки «M-Flash» пользователь может обновить прошивку BIOS, а с помощью «Favorites» активировать заранее заготовленный профиль настроек.

Кнопка управления Hardware Monitor» переключает в меню мониторинга и управления. Здесь пользователю предоставляется подробная информация о текущей температуре, напряжениях и скорости вращения подключенных к материнской плате вентиляторах. Управление вентиляторами возможно как через PWM, так и DC. Алгоритм работы вентиляторов можно выстроить по графической зависимости от температуры.

Нажатие клавиши F7 переключает интерфейс оболочки Click BIOS 5 в полноценный Advanced Mode. Здесь уже пользователь получает доступ ко всем настройкам системы, декларированным производителем материнской платы. Интерфейс продвинутых настроек делится на шесть основных пунктовменю.

Первая и самая обшивная вкладка «Settings» содержит подавляющую часть настроек всей прошивки BIOS. Здесь пользователь найдет разнообразные информационные пункты меню, управление накопителями и портами материнской платы, опции загрузки системы и многое другое, не относящееся к разгону.

Все то, что в BIOS отвечает за разгон компонентов, собрано во вкладке «ОС». Перечень настроек не настолько большой, но здесь есть все необходимое для разгона вашего процессора и оперативной памяти. Доступно изменение не только частот и таймингов, но и управление напряжением компонентов.

Для тех, кто любит пользоваться различными пресетами настроек, в том числе и для разгона, в меню BIOS присутствует раздел «OC Profile». Поддерживается до шести пресетов настроек, включая импорт и экспорт на внешние носители.

Последнее меню «Board Explorer» представлено в виде графического изображения материнской платы с возможностью просмотра установленных компонентов. При наведении мыши на какой-либо разъем графическая оболочка рапортует в нижней части экрана наименование установленного компонента.

Разгон процессора и памяти

При тестировании материнской платы MSI MPG Z390 GAMING PRO CARBON использовался процессор Intel Core i5 9600K и, как показали многократные эксперименты, это оказался не самый удачный экземпляр.

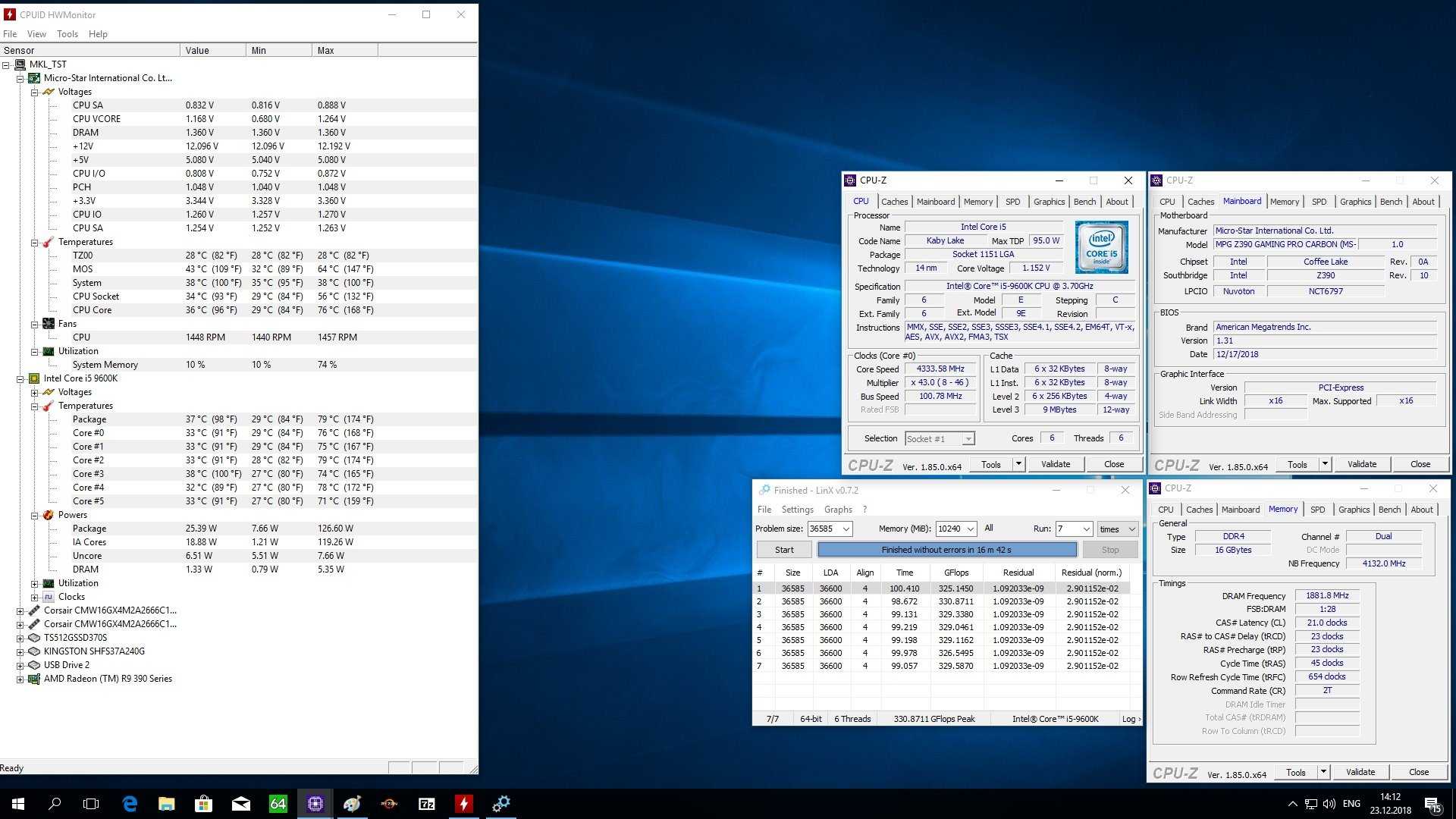

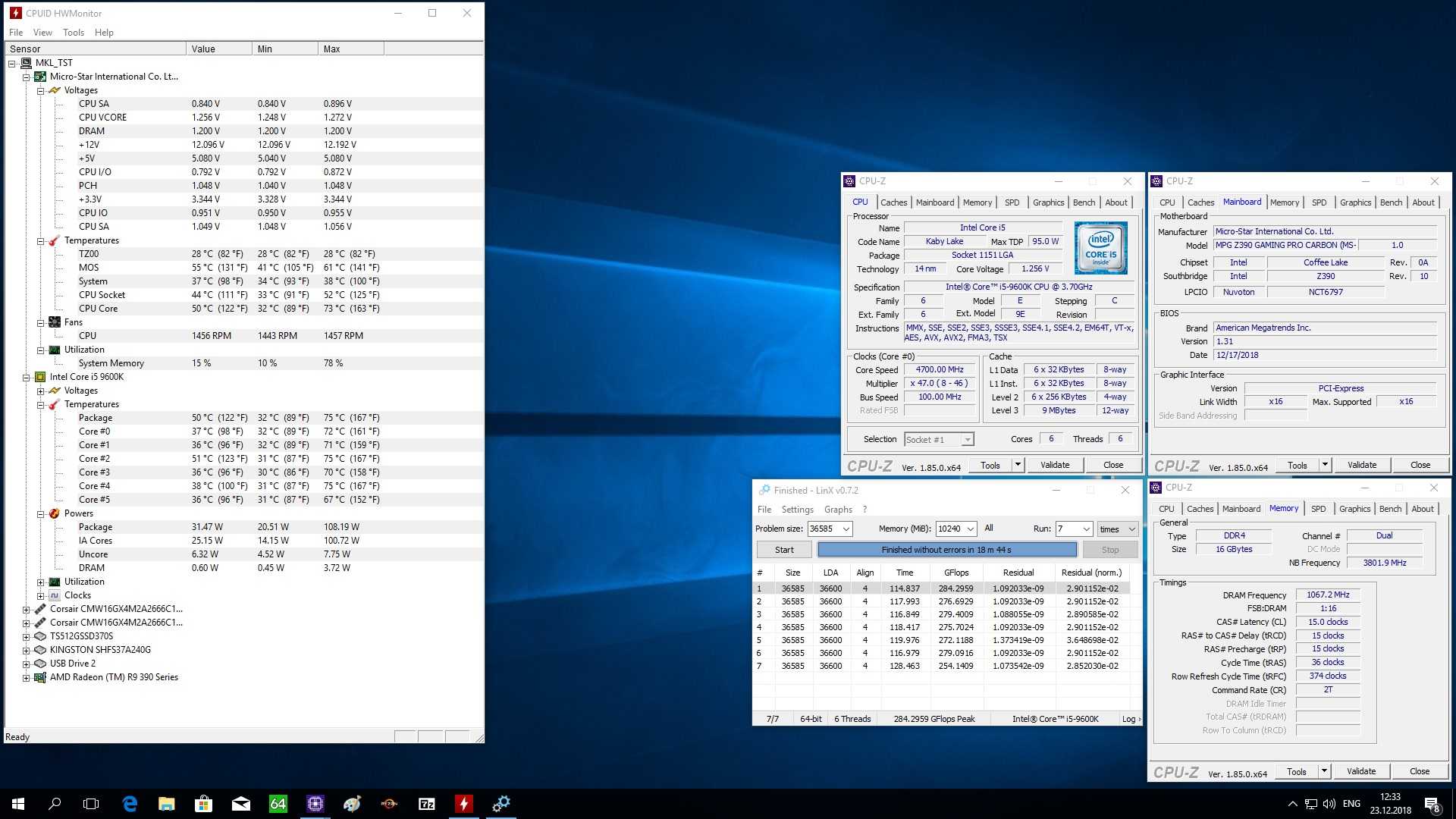

С точки зрения теста стабильности LinX 0.7.2, пределом оказалась частота 4700 МГц при напряжении 1.27 В. Повышение лимитов, напряжений системного агента и ввода-вывода до 1.15 В не помогло, хотя система работала (проходила бенчмарки) на частоте 4800 МГц при 1.30-1.33 В (температура ядер доходила до 89 °С). Активация профилей, оставшихся от других тестирощиков, для процессоров i7-9700K и i9-9900K (частота 4900 МГц, Vcore=1.35 В), также не дала положительного результата даже при множителе х48.

Что касается памяти, то изначально тестирование проводилось с комплектом памяти Kingston HyperX Savage HX430C15SB/8, но недавнее тестирование комплекта памяти 2 x 8 Гбайт DDR4-2666 Corsair Vengeance RGB PRO (CMW16GX4M2A2666C16) и полученный результат 3733 МГц заставил нас все перепроверить. За счет чуть большей частоты системной шины 100.75 МГц комплект работал на частоте 3766 МГц с таймингами 21-23-23-45 при напряжении памяти 1.35 В.

Результат достойный.

Технические характеристики

Модель — MPG X570 Gaming Pro Carbon Wi-Fi
Socket — AM4
Чипсет- AMD X570
Тип памяти- DDR-4
Количество слотов памяти — 4
Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 4400(O.C) — 3333(O.C.), 1866 — 3200 МГц
Слоты расширения — 2*PCI-E 4.0 x16, 2*PCI-E x1, 2*PCI-E M.2
Тип слотов M.2: М.2_1 — 2242/2260/2280 (PCIe 4.0 x4), М.2_2 — 2242/2260/2280/22110 (PCIe 4.0 x4 или SATA)
Звук — 8-канальный (7.1) Realtek ALC1220
Сетевой интерфейс — Gigabit Ethernet (Intel I211AT), Wi-Fi, Bluetooth (Intel 6 AX200)
Разъёмы на задней панели — PS/2, 2*USB 2.0, 5*USB 3.1, USB 3.1 Type-C, HDMI, RJ-45, S/PDIF (оптический)
Форм-фактор — ATX (305 мм*244 мм)

Результаты производительности

Для оценки производительности материнской платы X399 Gaming Pro Carbon AC и AMD Ryzen Threadripper 1950X мы использовали следующий перечень тестовых бенчмарков:

Aida64 (Memory Benchmark);
3D Mark TimeSpy Extreme;
CPU-Z Benchmark;
Cinebench R15;
x.265 Benchmark.

Справа располагаются результаты тестовой системы на штатных частотах процессора и оперативной памяти. Слева представлены результаты тестовой системы с разгоном процессора AMD Ryzen Threadripper 1950X до 3900 МГц и оперативной памяти Corsair Vengeance LPX DDR4-2666 до 2800 МГц с таймингами 16-18-18-36-1Т.

Aida64 Memory Benchmark

3D Mark TimeSpy Extreme

CPU-Z Benchmark

Cinebench R15

x.265 Benchmark

Результаты тестирования позволяют готовить о том, что разгон процессора AMD Ryzen Threadripper 1950X на материнской плате X399 Gaming Pro Carbon AC дает прибавку в производительности.

Технические характеристики

Модель — X399 GAMING PRO CARBON AC
Socket — TR4
Чипсет — AMD X399
Тип памяти — DDR-4
Количество слотов памяти — 8
Оперативная память:
8 x DIMM, Max. 128Гб, DDR4 3600+(OC)/ 3466(OC)/ 3333(OC)/ 3200(OC)/ 3066(OC)/ 2933(OC)/ 2667/ 2400/ 2133 MHz
Слоты расширения — 4 x PCI-E 3.0 x16, 2 x PCI-E x1, 3 x PCI-E M.2
Тип слотов M.2:
- Key M, 2242/2260/2280;
- Key M, 2242/2260/2280;
- Key M, 2242/2260/2280/22110
Поддерживаемые режимы PCI-Express:
4 x PCIe 3.0 x16 (x16/x8/x16/x8);2 x PCIe 3.0 x1 (max at x1 mode)
Звук — 8-канальный (7.1) Realtek ALC1220
Сетевой интерфейс — Gigabit EthernetIntel I211 (10/100/1000 Мбит/с), Intel Dual Band Wireless-AC 8265 card (supports Wi-Fi 802.11 a/b/g/n/ac, dual band (2.4GHz, 5GHz) up to 867 Mbps speed; supports Dual Mode Bluetooth 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2)
Разъёмы на задней панели — PS/2, 2 x USB 2.0, 9 x USB 3.1, USB 3.1 Type-C, RJ-45, S/PDIF (оптический)
Форм-фактор — ATX (30.4 cm x 24.3 см).

Возможности UEFI BIOS

Графическая оболочка UEFI BIOS материнских плат ASUS имеет удобный и красочный интерфейс, дружелюбный для начинающих пользователей. Знакомство с прошивкой начинается в упрощенном режиме EZ Mode, где множественные характеристики сведены на единую панель.

При переходе в расширенный режим Advanced Mode попадаем на главное окно со множеством вкладок.

В разделе Main выводятся подробные сведения о версии управляющего микрокода, характеристиках и объеме оперативной памяти и выбирается язык отображения интерфейса. Правую часть экрана занимает информационная панель, на которой отображаются режимы работы процессора и подсистемы ОЗУ, а также напряжения на основных питающих шинах.

Больший интерес для оверклокеров имеет вкладка Extreme Tweaker, в которую сведены все управляющие настройки. Здесь доступны изменения базовой частоты и параметра CPU Strap, предназначенного для поднятия BCLK с номинальных 100 до 125, 167 МГц и более, регулировки коэффициентов умножения процессорных ядер и кольцевой шины, а также выбор режима работы подсистемы ОЗУ. Огромное количество настроек позволяет управлять напряжениями различными компонентами системы.

Для новичков имеется пункт «Overclocking Presets», в которых имеются выставленные разработчиками собственные настройки ОС для каждого из многоядерных процессоров и профилей разгона оперативной памяти. DRAM Timing Control позволяет задать тайминги ОЗУ.

Настройки цифровой подсистемой питания, в том числе управление опцией CPU Load-line Calibration, частотой переключения силовых элементов и защитными механизмами, находятся в подменю External Digi+ Power Control.

Подраздел Internal CPU Power Management отвечает за работу встроенного в процессор регулятора напряжения, ограничение потребляемой мощности, а также включение технологий EIST и Turbo Mode.

Во вкладке Advanced размещены настройки, отвечающие за системную логику и возможности расширения материнской платы.

Как следует из названия, в Monitor сосредоточены функции аппаратного мониторинга. Здесь находятся контроль вращения скорости вентиляторов, выводятся значения пяти встроенных температурных датчиков и трех внешних термопар, величины тринадцати напряжений.

Раздел Boot позволяет настроить приоритет загрузки ОС, выполнить тонкую настройку по загрузке самой прошивки BIOS после включения ПК.

Множественные дополнительные возможности сведены в разделе Tool. Утилита GPU Post предназначена для получения информации об использовании слотов расширения видеокартами, подпрограмма ASUS EZ Flash 3 служит для обновления управляющего микрокода, функция Overclocking Profile — для сохранения до восьми профилей с настройками прошивки, вкладка SPD Information, где выводятся подробные сведения об установленных модулях ОЗУ. Присутствует пункт ROG OC Panel для одноименного модуля по настройке базовых функций.

В заключительном разделе Exit пользователь может сбросить настройки BIOS на дефолтные, сохранить изменения, либо выйти из BIOS без применения измененных настроек.

Тестовый стенд

Процессор	AMD Ryzen 7 3700X (8-ядер)
Видеокарта	MSI GeForce GTX 1070 Ti Gaming 8G
Система охлаждения	ID-Cooling ZoomFlow 360
Термоинтерфейс	Arctic MX-2
Оперативная память	Corsair Vengeance RGB Pro DDR4-3600 32Gb (4*8Gb)
Накопитель	M.2 SSD Corsair MP600 500 Гб
Блок питания	Corsair RM850x мощностью 850Вт
Корпус	Corsair 540 Air
Монитор	ASUS PB298Q, 29″, 2560×1080, IPS
Операционная система	Windows 10 Pro 64-bit 1903
Драйвера	GeForce 431.60

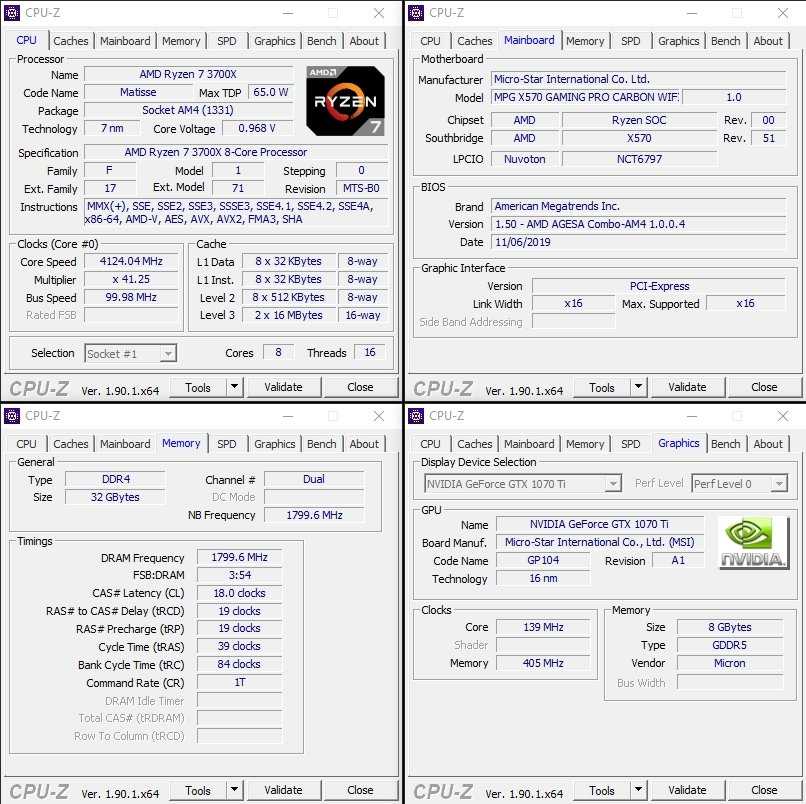

Для проверки возможностей X570 Gaming Pro Carbon Wi-Fi мы задействовали процессор AMD Ryzen 7 3700X и твердотельный накопитель Corsair MP600 500 ГБ. До начала тестирования производитель материнской платы выпустил долгожданное обновление BIOS с AGESA 1.0.0.4, воспользоваться которым мы смогли сразу же после сборки тестовой системы.

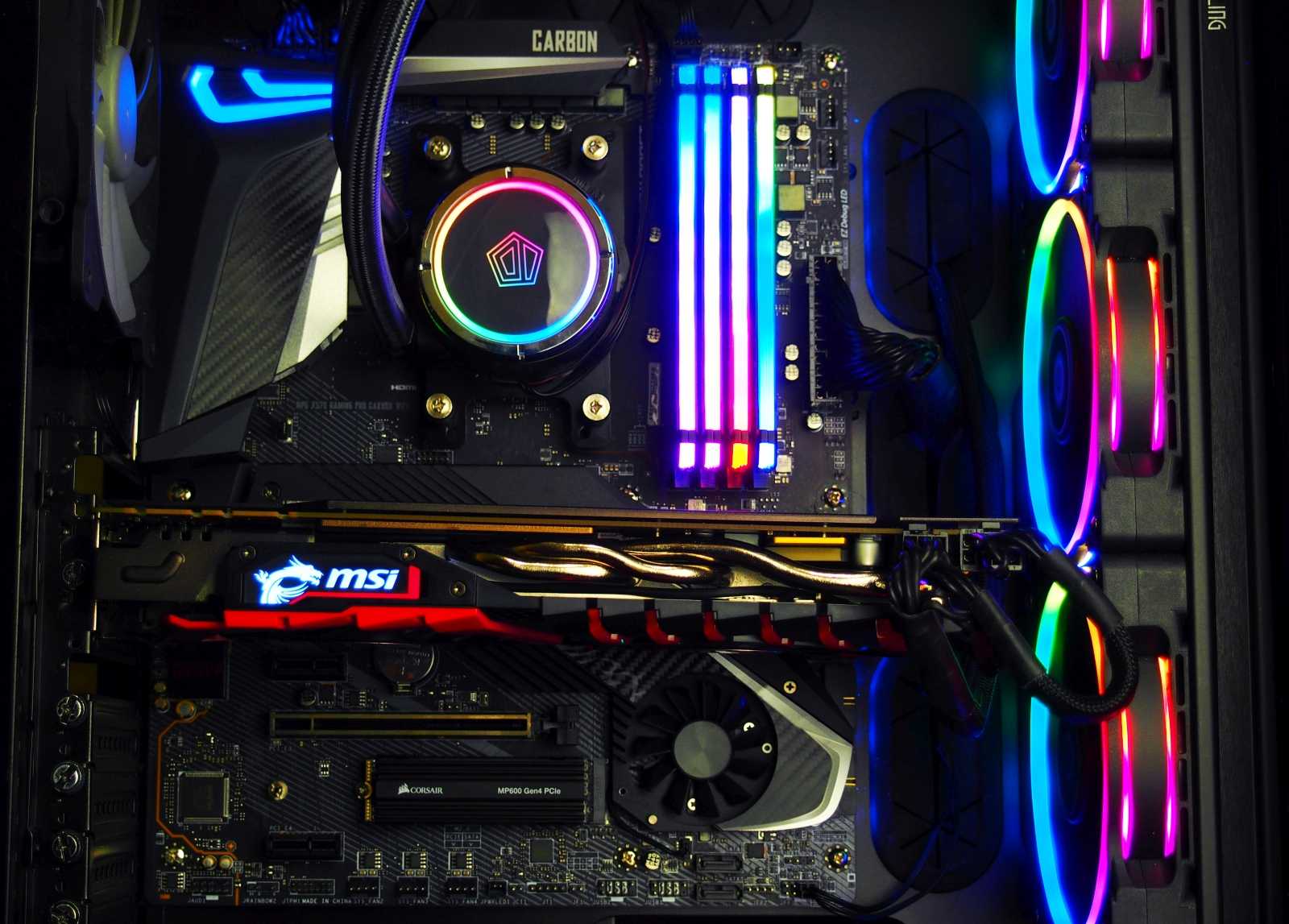

Так выглядела материнская плата X570 Gaming Pro Carbon Wi-Fi в составе тестового стенда. Видно, что RGB-подсветка присутствует на декоративной панели в верхнем левом углу и на правом торце X570 Gaming Pro Carbon Wi-Fi.

Упаковка и комплектация

Чем выше уровень материнской платы MSI, тем более яркое и красочное оформление используется в дизайне коробки. Внешний вид упаковки материнской платы MSI B450 GAMING PRO CARBON AC можно охарактеризовать как «промежуточный» между коробками плат топ-уровня и бюджетными решениями, так как красного (игрового) цвета стало меньше, но принадлежность платы к игровой серии Performance Gaming указана, как и поддержка подсветки Mystic Light с доступными 17-ю эффектами. Основой платы является чипсет AMD B450 и производитель подчеркивает об ориентации на процессоры AMD Ryzen 2000-й серии, хотя никто не мешает использовать и первое поколение Ryzen.

Продвинутые возможности описываются с обратной стороны. Так, плата поддерживает работу в беспроводных сетях Wi-Fi 802.11a/b/g/n/ac (2.4/5 Ггц, до 1.73 Гбит/сек) и Bluetooth 2.1(+EDR)/3.0/4.0/BLE/4.2/5.0. В ней применены крупные радиаторы в системе питания и радиатор M.2 Shield для SSD накопителя. Подчеркивается качественная реализация звуковой подсистемы Audio Boost 4 с программным обеспечением Nahimic. Конечно же, не обошлось без наличия портов USB 3.1 Gen2 (10 Гбит/сек). Особый интерес может представлять поддержка функции, присущей платам MSI топ-уровня – BIOS Flashback+, позволяющей обновить БИОС материнской платы без установки процессора.

Комплектация у платы солидная, но не «максимальная». Большую часть занимает бумажная составляющая: наклейки на кабели, полное и краткое руководство, информация по регистрации и продуктам MSI, DVD-диск. Из прочих аксессуаров внутри можно найти заднюю панель ввода-вывода, 2 SATA кабеля, 2 внешних антенны, логотип MSI, кабель для подключения RGB-лент.

BIOS и программное обеспечение

Click BIOS 5 постоянным посетителям Ferra.ru хорошо знаком. Я протестировал много материнских плат MSI на чипсетах Z170 Express (Z170A XPOWER GAMING TITANIUM EDITION, например) и B150 Express (B150M MORTAR, например). Поэтому повторяться не буду. Краткое резюме прошивки: быстро, логично, функционально. Разогнать процессор и память, а также настроить работу подключенных к системе вентиляторов труда не составит.

BIOS материнской платы MSI X99A GAMING PRO CARBON

Галерея скриншотов Click BIOS 5.

Набор программного обеспечения состоит из нескольких утилит. Основными считаются Gaming App и Command Center. Первое приложение позволяет оверклокнуть центральный процессор и видеокарту (от MSI, вестимо) за счет выбора из трех заранее заготовленных режимов. С помощью Command Center разгоняется все остальное. Отмечу, что большинство опции дублируются теми, что реализованы в Click BIOS 5.

Также при помощи Gaming App настраиваются клавиши клавиатуры и мыши. Ну и подсветка X99A GAMING PRO CARBON, конечно же.

MSI Command Center и MSI Gaming App

Лучшие игровые материнские платы MSI

Игры — это не только вредное, но и очень приятное времяпровождение. Но для игр требуются свои материнские платы, отличающиеся повышенными игровыми характеристиками. Рассмотрим лучшие платы для геймеров.

MSI MPG X570 GAMING PLUS

Умеренно дорогое решение в полноразмерном форм-факторе (ATX), умеющее поддерживать все современные процессоры AMD.

Оснащена множеством разъемов на задней панели и на самой плате.

Отличается удачным расположением разъемов, дизайном, облегчающим процесс понимания использованной схемы распределения ресурсов, наличием неотключаемой RGB-подсветки по низу платы и двумя вентиляторами, способствующими активному охлаждению чипсета.

Среди основных достоинств следует отметить развитый программный мониторинг системы VRM, тихая работа вентилятора и удобное расположение его разъемов.

Хорошее решение для геймеров и специалистов, которым требуется использование сложных программ.

Технические данные:

сокет — AM4;
процессоры — AMD 2nd and 3rd Gen Ryzen/Ryzen with Radeon Vega Graphics/2nd Gen Ryzen with Radeon Graphics;
чипсет — AMD X570;
память — DDR4 DIMM 128 ГБ;
слоты — 4;
разъемы — 9 USB (в т.ч. Type-C), оптика, HDMI, сеть, периферия;
форм-фактор — ATX.

Плюсы

хорошее охлаждение;
много USB-портов;
приемлемая стоимость.

Минусы

нет светодиодов;
всего один видеовыход.

MSI MPG Z390 GAMING EDGE AC

Прекрасная материнская плата, функционала которой вполне достаточно для удовлетворения абсолютного большинства игровых потребностей.

Есть подсветка (размещена по краю платы), отличается качественным охлаждением и очень хорошим звуком.

Приятный бонус — интегрированный беспроводной комбомодуль Wi-Fi + Bluetooth.

Стильный внешний вид без излишне ярких мазков, все компоненты расположены с фронтальной стороны.

Станет идеальным решением для создания собственной продвинутой игровой станцией.

Технические данные:

сокет — LGA1151 v2;
процессоры — Intel 9th/8th Gen Core/Pentium Gold/Celeron;
чипсет — Intel Z390;
память — DDR4 DIMM 64 ГБ;
слоты — 4;
разъемы — 7 USB (в т.ч. Type-C), оптика, видео, HDMI, сеть, периферия;
форм-фактор — ATX.

Плюсы

качественная система охлаждения;
стильный дизайн;
wi-fi.

Минусы

бедная комплектация;
скромная подсветка.

MSI MPG Z390 GAMING PRO CARBON

Типичная материнка среднего сегмента, обладающая неплохими геймерскими характеристиками и способная стать основной не только для мощного игрового ПК, но и прекрасно использоваться для других целей.

Беспроблемно работает с набором из очень мощных компонентов. Отличается крепкой сборкой и отсутствием излишеств.

Имеется интересная иллюминация двух участков — накладного козырька над задней панелью и всей правой стороны платы.

Есть хорошие возможности для охлаждения, несколько слотов SATA. Отличная звуковая подсистема.

Технические данные:

сокет — LGA1151 v2;
процессоры — Intel 9th/8th Gen Core/Pentium Gold/Celeron;
чипсет — Intel Z390;
память — DDR4 DIMM 64 ГБ;
слоты — 4;
разъемы — 7 USB (в т.ч. Type-C), оптика, видео, HDMI, сеть, периферия;
форм-фактор — ATX.

Плюсы

быстро разгоняется;
приятная подсветка;
достаточное количество портов.

Минусы

высокая цена;
нет wi-fi.

Упаковка и комплектация

Внешнее оформление коробки с материнской платой MSI MPG Z390 GAMING PRO CARBON не такое яркое, как можно было встретить в платах предыдущих поколений, но все-таки смотрится лицевая сторона стильно. По ней легко определяется модель, указано название чипсета Intel Z390, поддержка подсветки Mystic Light и предустановленная задняя панель ввода-вывода.

Интереснее смотрится обратная сторона, где представлен внешний вид платы, краткие характеристики и отражаются технологии, разбитые на группы:

Производительность: Core Boost (оптимизированная разводка компонент, качественная система питания, обеспечивающие лучший разгон процессоров), двойное дополнительное питание 4+8-пин (до 540 Вт), оптимизированная разводка цепей питания памяти DDR4 Boost, наличие высокоскоростных портов USB 3.1 Gen2 и технологии защиты Steel Armor (металлическая рамка) для слотов памяти и двух слотов PCI-E x16.
Модные: поддержка RGB-подсветки Mystic Light, качественная звуковая подсистема Audio Boost 4 и предустановленная задняя панель ввода-вывода.
Охлаждение: наличие радиатора M.2 Shield Frozr для слота M.2 и оптимизация воздушного потока с реализаций точек подключения дополнительных вентиляторов.

Говоря о наборе аксессуаров, то внутри коробки можно найти все необходимое. Начиная от различных инструкций, наклеек, DVD-диска и …

… заканчивая кабелями: 2 x SATA, кабели для подключения подсветки различных типов, 2-Way SLI-мост, пара винтов.

В заключение

Платформа LGA2011-v3 не может быть дешевой по определению. И выход процессоров Broadwell-E в лучшую (меньшую) сторону ситуацию не изменил. Наоборот! К X99A GAMING PRO CARBON у меня практически нет претензий. Она отлично вписывается в концепт дорогой системы как с 6-ядерным Core i7–6800K, так и с 10-«головым» Core i7–6950X. Функциональность протестированного устройства на высотке. Все современные порты присутствуют в достаточном количестве. С разгоном тоже все в порядке. Сбоев, нестабильной работы и прочей несуразности замечено не было. Пожалуй, единственные претензии к X99A GAMING PRO CARBON — это заметный нагрев подсистемы питания процессора в разгоне и наличие всего пяти коннекторов для подключения вентиляторов.

MSI X99A GAMING PRO CARBON
Плюсы:	Минусы:
Грамотная разводка компонентов платы; Функциональность, присутствую все современные интерфейсы; Качественный BIOS; Хороший разгонный потенциал, оверклокерские улучшайзеры; Дополнительный софт по разгону и кастомизации матплаты.	Сильный нагрев подсистемы питания; Всего 5 коннекторов для подключения вентиляторов.

Заключение

Оценивая материнскую плату MSI MPG Z390 GAMING PRO CARBON на фоне MSI MPG Z390 GAMING PLUS, то в ней сохранились преимущества предшественницы и их даже стало больше. В первую очередь отметим более продвинутую систему питания с качественным охлаждением, наличие кожуха с предустановленной задней панелью ввода-вывода, внутреннего порта USB 3.1 Gen2 тип С, несколько зон подсветки Mystic Light. В ней отсутствует большая часть недостатков, таких как наличие для одного слота M.2 (M.2 Shield Frozr), возможность работы пары видеокарт в режиме x8+x8, включая поддержку связки Nvidia SLI.

Так что в плане сборки игровой системы, рассчитанной на перспективу, протестированная плата подходит лучше. Однако часть недостатков осталось, связанная с использованием нового чипсета Intel Z390 и минимизацией дополнительных контроллеров (а нужны ли они?). Например, по-прежнему использование накопителей в слотах M.2 ограничивает использование портов SATA. Кроме того «улучшения» повлияли и на конечную стоимость MSI MPG Z390 GAMING PRO CARBON, которая в рознице продается от 17000 рублей. Она получается дороже почти на 4500 рублей относительно Z390 GAMING PLUS и это немалая разница.

Плюсы:

Стильный внешний вид;
Предустановленная задняя панель ввода-вывода;
11-и фазная система питания;
Качественное охлаждение;
Применение радиатора M.2 Shield Frozr для одного из слотов M.2;
Наличие внешнего и внутреннего портов USB 3.1 Gen2 тип С (10 Гбит/сек);
Поддержка AMD CrossFire (3-Way) и Nvidia SLI (2-Way);
Две зоны RGB-подсветки Mystic Light с возможностью подключения дополнительных лент;
Удобный интерфейс Click BIOS 5;
Широкий набор фирменного программного обеспечения;
Хорошие возможности разгона.

Минусы:

Ограничение на работу слотов M.2 и портов SATA;
Низкая «плотность» портов на задней панели ввода-вывода;
Относительно высокая цена.

Заключение

Материнская плата ASUS ROG STRIX X99 GAMING серии Republic of Gamers полностью заслуживает свой статус игровой платформы. Помимо высокого качества исполнения, пользователи получают поддержку беспроводных интерфейсов Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.0, большое количество слотов PCI Express x16, богатый комплект поставки, огромное количество портов USB и отличный дизайн.

К неоспоримым преимуществам новинки относится процессорный разъем ASUS O.C. Socket, который отличается от стандартного Socket LGA2011-v3 большим количеством контактных ножек. Это увеличивает пропускную способность при обмене данными с памятью DDR4 и повышает стабильность всей системы при работе под нагрузкой.

Отдельно отметим отличные возможности по организации дисковой подсистемы, которые заключаются в наличии интерфейсов M.2 Socket 3, U.2 Port PCIe 3.0 x4 восьми портов SATA 6 Гбит/с и одного SATA Express.

Благодаря качественному исполнению, богатому функционалу и стильному дизайну с подсветкой Aura материнская плата ASUS ROG STRIX X99 GAMING может стать хорошим выбором для построения высокопроизводительной системы с несколькими видеокартами.

Достоинства:

надежная 8-фазная цифровая подсистема питания Digi+ VRM;
оригинальный и стильный дизайн;
процессорный разъем ASUS O.C. Socket;
большое количество портов USB 3.0 и SATA 6 Гбит/с;
наличие ряда управляющих элементов на печатной плате;
функциональная подсветка RGB Aura;
отличные возможности по разгону;
качественная звуковая подсистема;
поддержка ряда полезных фирменных технологий.

Недостатки:

Нестабильная работа оперативной памяти при частоте 3200 МГц;
При сохранении настроек BIOS и последующей перезагрузке система не запускается. Как решение — обесточивание БП и только после старт ПК.
