Максимум maximus’а. обзор материнских плат asus maximus vi

Разгон

Тестовый стенд

• Материнская плата: ASUS MAXIMUS VII IMPACT
• Процессор: Intel Core i7-4770k
• Система охлаждения процессора: Corsair H90
• Оперативная память: Kingston Fury 2 x 8 Gb
• Видеокарта: ASUS GeForce GTX 980 Strix OC Strix-GTX980-DC2OC-4GD5
• Накопитель SSD: Kingston SSDNow KC300 SKC300S3B7A/240G 240Gb
• Блок питания: Cooler Master Silent Pro Gold 1200W (RS-C00-80GA-D3)

Тестовый процессор удалось запустить на невиданной для него частоте — 4,8GHz, при напряжении 1,416V. Ранее, данный экземпляр на других материнских платах отказывался брать такую отметку. Хотя, эксплуатация хасвела со столь высоким напряжением в режиме 24/7 чревата проявлением деградации. Но сам факт, что данная кроха позволила взять более высокую отметку на не самом удачном i7-4770k говорит о многом.

UEFI

Внешний вид UEFI от ASUS уже хорошо знаком. Графическая оболочка логично структурирована и очень удобна в использовании.

По части возможности настроек MAXIMUS VI Impact фактически не уступает полноформатным моделям серии, а это значит, что опций для экспериментов окажется достаточно даже для самых требовательных пользователей. При этом примечательно не только разнообразие настроек, но и доступные параметры.

Так, напряжение питания вычислительных блоков и кеша процессора можно повысить вплоть до 2,2 В, тогда как на модули памяти можно подать до 2,4 В. Этого достаточно для самых суровых экспериментов с жидким азотом.

Также следует особо отметить полезную опцию, позволяющую собрать в одном разделе (My Favorites) приоритетные для вас параметры. Такая возможность у плат ASUS появилась с анонсом решений для процессоров Haswell.

OLED-дисплей

Встроенный 2-дюймовый OLED-дисплей используется для отображения различной информации или пользовательских изображений. Во время загрузки компьютера на него выводятся диагностические POST-коды, а во время работы – данные о частоте процессора, температуре компонентов, скорости вентиляторов и т.д. Дисплей LiveDash можно персонализировать – отобразить на нем какое-либо статическое изображение или GIF-анимацию.

Armoury Crate

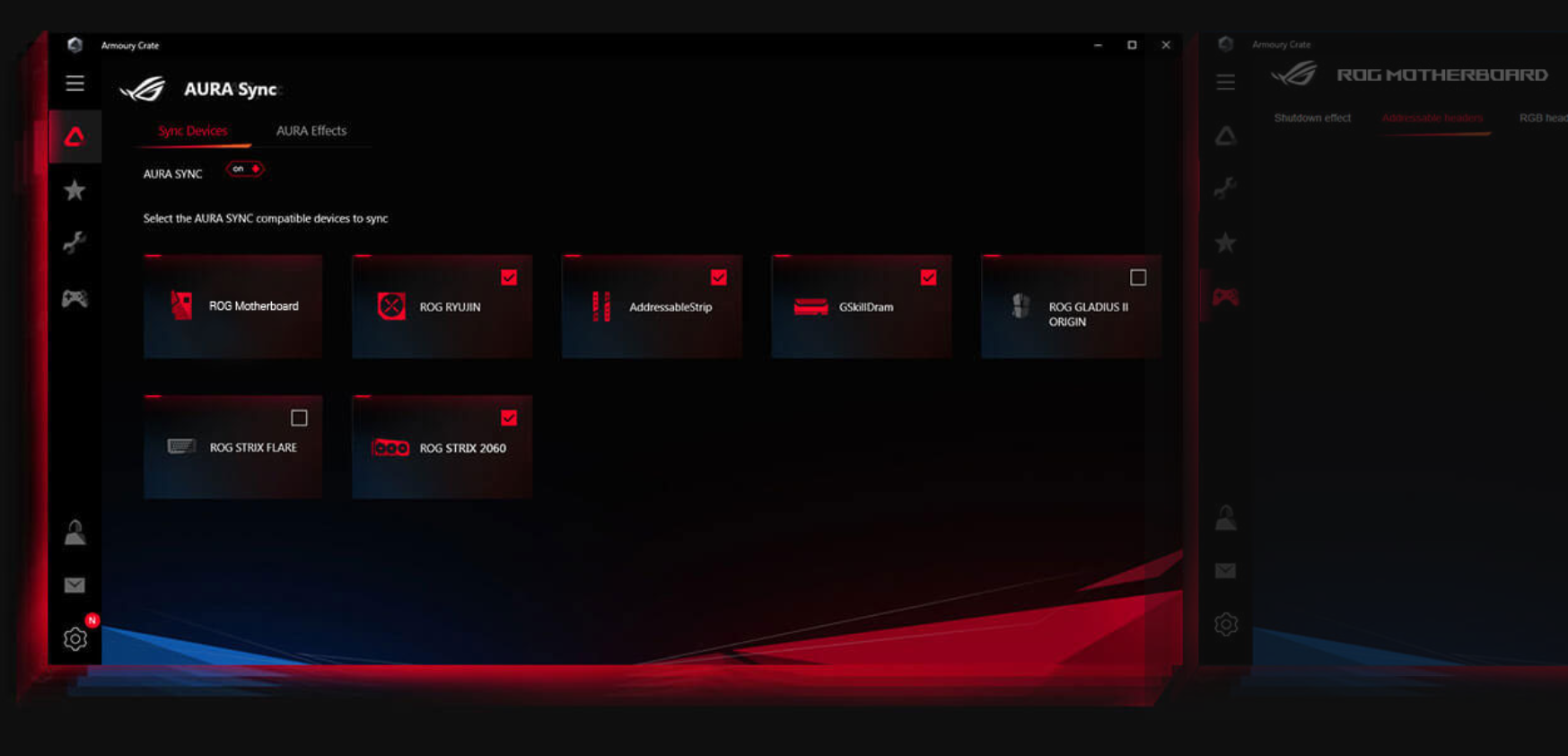

Приложение Armoury Crate представляет собой единый центр управления совместимыми игровыми устройствами серии ROG. В его интуитивно понятном интерфейсе представлены различные настройки, связанные с аппаратными параметрами и подсветкой Aura. Кроме того, в нем имеются специальные разделы для просмотра новостей от игрового сообщества ROG и регистрации купленных продуктов.

Как я сказал выше, технологий в этой плате невероятное количество, и рассказывать про них можно вечно. Вечно нам не подходит, поэтому выше я постарался рассказать о самых важных и интересных, которые пригодятся среднестатистическому пользователю. Теперь давайте посмотрим на саму плату.

Программное обеспечение

Программная поддержка устройств ASUS традиционно на очень высоком уровне. Для управления параметрами платы используется AI Suite III. Утилита, совмещающая сразу несколько разделов, позволяет настраивать различные параметры системы. Приложение очень наглядное и достаточно функциональное.

Излишки оперативной памяти компания ASUS предлагает использоваться с толком, задействуя невостребованный объем для создания RAМ-диска.

Для любителей поиграть производитель предлагает попробовать функцию Sonic Radar. В этом случае во время игры на экране отображается оверлейное окно, в котором указано направление исходящих звуков.

По замыслу разработчика, это позволит быстрее сориентироваться, где находится противник и действовать на упреждение (или по совести).

Получить преимущество в сетевых баталиях, которое точно не считается читерством, можно с помощью технологии GameFirst II, позволяющей отфильтровать игровой трафик и установить для него максимальный приоритет.

Внешний вид и особенности строения

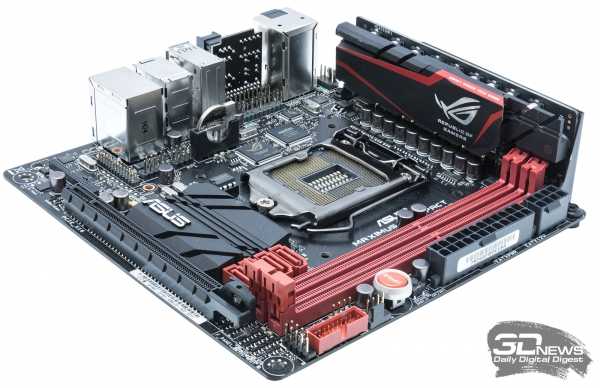

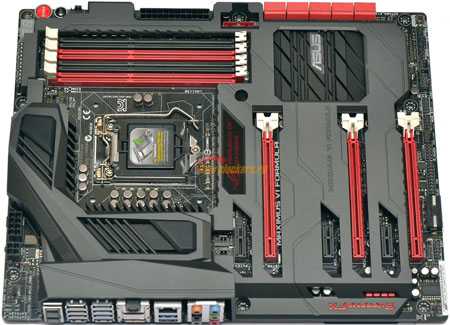

Перед нами материнская плата формата miTX на базе чипсета Intel Z97. Несмотря на свои крохотные размеры, данная материнская плата не только на голову выше большинства подобных устройств, номожет дать фору и полноразмерным решениям. В конструкции используется полноценная подсистема питания, вынесенная на отдельную плату и закрытая радиаторами с обеих сторон, а то, что находится под радиаторами, мы рассмотрим входе обзора.

MAXIMUS VII IMPACT имеет продуманную компоновку, процессорный разъём максимально отодвинут от PCI-E слота, а вот расстояние до слотов памяти осталось стандартным.

Обратная сторона мало чем примечательна, но всё было бы иначе, если бы инженеры ASUS не расположили на ней чип iROG 036-A3, который отвечает за поддержку технологии ROG-connect и дополнительных фирменных технологий.

В самом низу материнской платы находится черный PCI-E 16x слот для установки видеоадаптера. Под ним, ближе к правому краю, показана распиновка разъёмов передней панели.

На материнской плате присутствует четыре порта SATA 6 Гбит/с, они расположены аккуратно между слотами памяти и радиатором чипсета.

С левой стороны над слотом PCI-E 16x расположены специальные разъёмы для подключения звуковой карты SupremeFX Impact II и расширительной платы mPCIe Combo IV. Между ними расположен чип проводной сети Intel I218-V.

Возвращаемся к правой части. На её краю расположены разъёмы подключения передней панели, разъём для подключения внутренних портов USB 3.0, разъём для подключения динамика, 4pin разъём для подключения вентилятора, кнопка включения с подсветкой и кнопка перезагрузки.

На верхнюю часть левого края вынесены разъёмы для подключения питания материнской платы 24 pin и 8 pin питания процессора.

Слева от процессорного разъёма находятся множество чипов и разъёмов. Первый чип, который бросается в глаза — это чип с фирменной символикой «Republic of Gamers», маркировка на нём 035-A2. Он должен отвечать за поддержку автоматического разгона. Чуть правее от него находится микросхема Nuvoton NCT6791D, она отвечает за Super I/O, мониторинг температур, управление скоростями вращения вентиляторов и наличием PS/2-порта. Ещё чуть правее находится чип KeyBot, а в самом правом краю расположен чип ASMedia ASM1442K, который дарует возможность вывода изображения через DisplayPort и HDMI. По левую сторону от большой микросхемы Republic of Gamers 035-A2 находится батарея, выход ROG EXT для подключения ASUS OC Panel и разъём для пары внешних USB 2.0.

Над всем обилием микросхем находится два разъёма. В первый, именуемый CoolHub, устанавливается специальная плата, на которую вынесены PWM разъёмы для подключения вентиляторов. Над ним находится гребенка TPM (Trusted Platform Module).

В центре находится гнездо с позолоченными контактами для подключения процессора LGA1150. Прижимная рамка процессора имеет черный цвет.

На задней панели без учета звуковой карты расположены:

• оптический выход S/PDIF;
• видеовыходы DisplayPort и HDMI;
• индикатор кодов POST;
• кнопки SoundStage и KeyBot;
• клавиши Clear_CMOS и ROG_Connect;
• четыре порта USB 2.0;
• четыре интерфейса USB 3.0;
• комбинированный разъем PS/2.

Будучи полноценной платой из семейства ROG, MAXIMUS VII IMPACT имеет усиленнуюсистему питания процессора. Она имеет 8 фаз и выполнена из элементов высокого уровня качества, также имеет цифровое управление.

За охлаждение VRM отвечает черный массивный,продолговатый радиатор. За охлаждение чипсета отвечает радиатор чуть меньших габаритов.

Для передачи тепла к радиаторам используются двухмиллиметровые термопрокладки.

Разгон

Для желающих форсировать систему, плата предлагает несколько базовых пресетов. Итоговые 4,2 ГГц – это даже не интересно, потому мы не пытались достичь таких высот. При выборе режима «4,4 ГГц», автоматически повысилось напряжение питания процессора до 1,248 В.

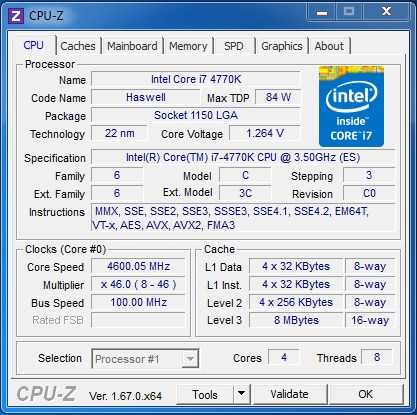

В таком режиме стабильность системы не вызывала никаких нареканий. Опция, предполагающая повышение тактовой частоты до 4,6 ГГц, приводила к повышению напряжения на вычислительных ядрах CPU до 1,312 В. Для нашего экземпляра процессора это многовато – чип перегревается даже при хорошем воздушном охлаждении. По этой причине для стабильной работы на 4,6 ГГц мы понизили напряжение до 1,262 В.

В данном случае возможности дальнейшего разгона ограничиваются потенциалом конкретного экземпляра процессора. В целом же, если MAXIMUS VI Impact и не удастся угнаться за топовыми полноформатными решениями производителя, то приблизится к ним вплотную ей вполне по силам. Еще на июньском мероприятии профессиональные оверклокеры смогли на MAXIMUS VI Impact заставить работать память на частоте 4100 МГц. На этом фоне наши достижения по разгону комплекта DDR3-2133 до 2200 МГц просто теряются.

Повышение питающих напряжений ожидаемо ведет к увеличению нагрузки на силовой блок. Температура радиатора, установленного на элементах VRM, в данном случае повышалась до 68 градусов, а пластина с обратной стороны модуля Impact Power прогревалась до 75 градусов. В нашей конфигурации системы охлаждения блок стабилизатора имел небольшой обдув от процессорного вентилятора. Для стабильной работы в случае значительно разогнанного CPU желательно хотя бы минимальное активное охлаждение данного узла. Радиатор на чипсете нагревался очень слабо, вне зависимости от интенсивности нагрузки его температура не превышала 40 С.

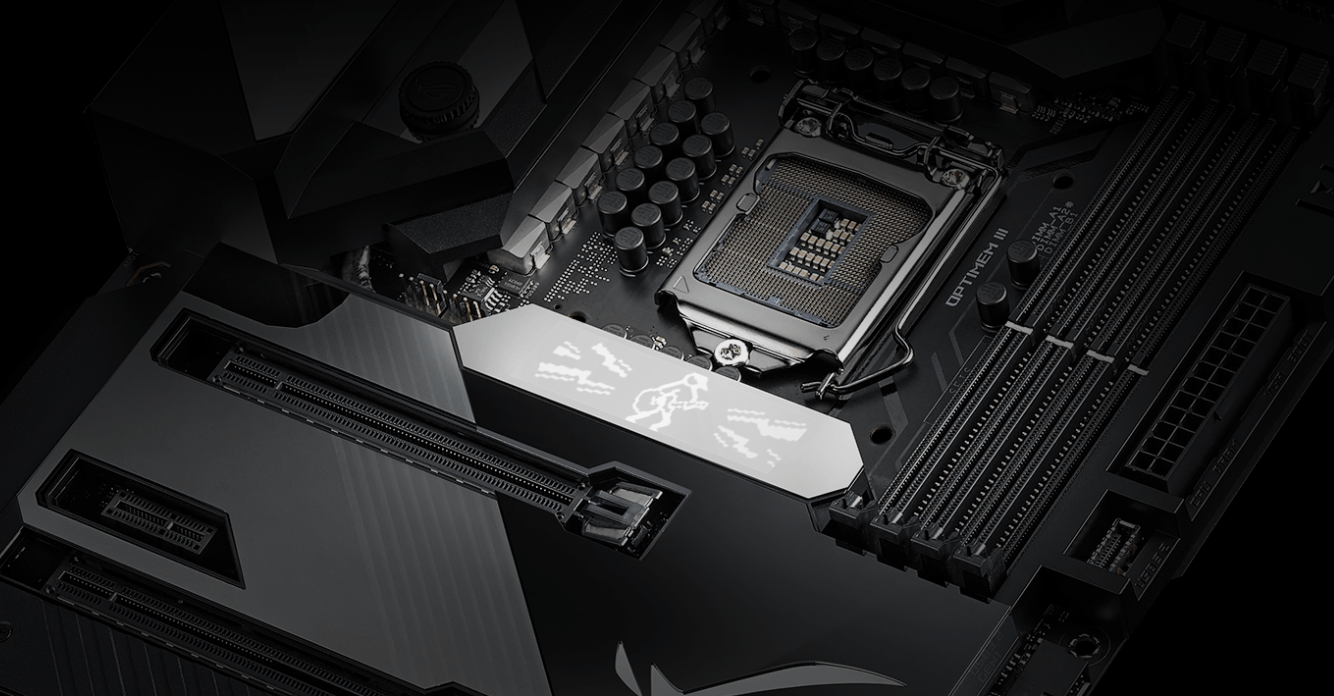

Технологии ROG MAXIMUS XII FORMULA

Аудиосистема SupremeFX

Материнская плата FORMULA XII оснащена аудио системой SupremeFX, хорошо известной нам по другим топовым решения от ASUS. Она обеспечивает невероятно высокое качество звука — вам не придется покупать дискретное решение. Система построена на современном кодексе SupremeFX  S1220, Который умеет выводить звук формате семь и один. Также в состав аудиосистемы входит цифро-аналоговый преобразователь ESS ES9023P, который обеспечивает идеальный тональный баланс и чистоту звука. И это ещё не всё: также есть операционный усилитель Texas Instruments RC4580, который отличается низким уровнем искажений. Говорить про такие вещи как японские конденсаторы Nichicon и изоляционную линию на плате для отсутствия помех, наверное даже не стоит. На самом деле, несмотря на то что это интегрированная аудиосистема, она уже настолько мощная, и в ней столько разных компонентов решение и технологии, что говорить про неё можно долго. Поэтому ниже я вам оставлю ссылку по которой вы можете перейти для того, чтобы узнать технические подробности этой системы.

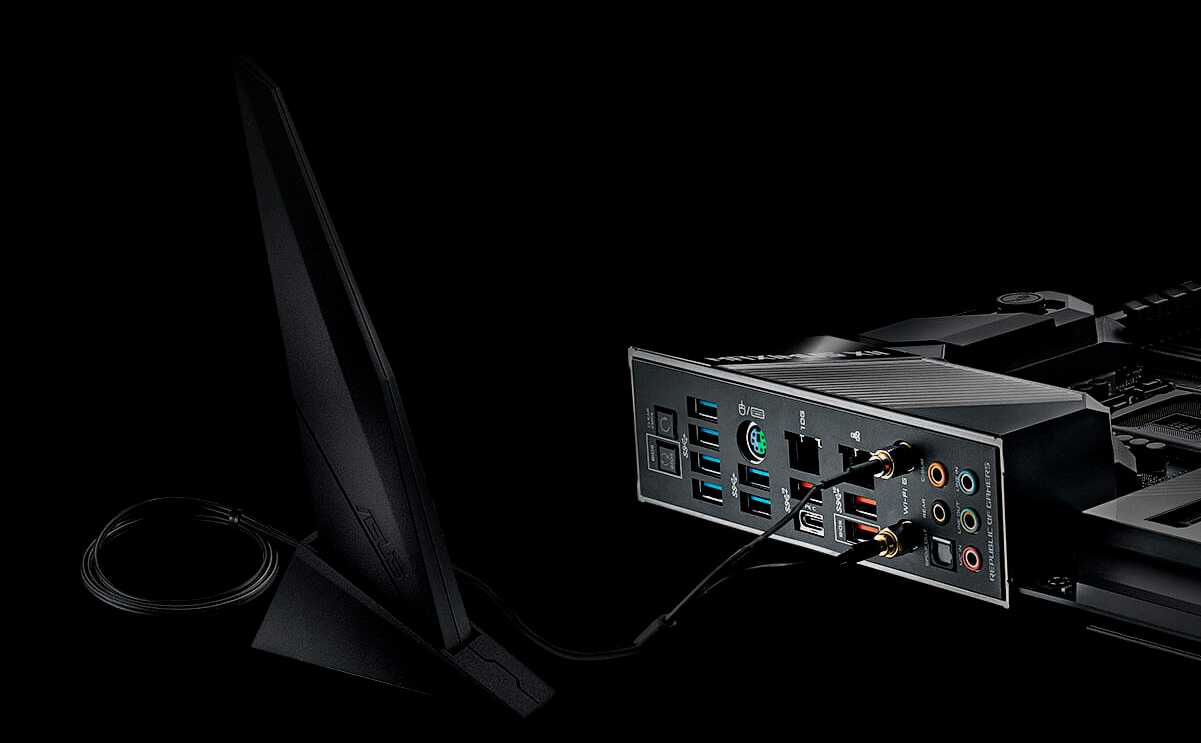

Беспроводной модуль Wi-Fi 6

Какая же современная материнская плата без навороченной сетки? Новая  Formula XII умеет работать как с беспроводными сетями шестого поколения (Wi-Fi 6), так и высокоскоростными проводными подключениями.

Встроенный беспроводной модуль нового поколения Wi-Fi 6 (802.11ax) отличается повышенной стабильностью и скоростью работы, особенно при подключении большого числа клиентских устройств. Чтобы раскрыть весь потенциал стандарта Wi-Fi 6, рекомендуем подключать материнскую плату к соответствующему маршрутизатору ASUS.

Встроенный контроллер Intel стандарта 2.5G Ethernet позволяет увеличить скорость проводного сетевого соединения по сравнению с обычной инфраструктурой. Онлайн-игры без лагов, трансляция видеороликов без пауз, передача файлов без длительного ожидания – все это ждет вас при переходе на новый стандарт Ethernet. Чем выше скорость и пропускная способность — тем ни же лаги и задержки.

На плате ROG Maximus XII Formula имеются три слота M.2 для твердотельных накопителей, подключенные напрямую к чипсету. Два работают в режиме PCIe 3.0 x4, а третий поддерживает режимы PCIe 3.0 x4 и SATA. Слоты совместимы с памятью Intel Optane, которая может применяться в качестве кэша для наиболее часто используемых файлов, чтобы ускорить обмен данными с накопителями. Используя накопители такого формата, вы получите невероятно высокие скорости отклика системы и загрузки приложений.

Итог

ASUS MAXIMUS Z87 Impact – уникальное предложение на рынке. Это лучшее, что случалось с материнскими платами в форм-факторе Mini-ITX. По оснащению, функциональности и возможностям для разгона процессора данная модель способна стать образцом для многих полноформатных устройств. Нишевое устройство? Определенно. Но для тех, у кого появилась навязчивая идея собрать мощную бескомпромиссную систему в рамках компактного форм-фактора, данное решение фактически не имеет альтернатив. Производитель хорошо это понимает, устанавливая немалый ценник для ASUS MAXIMUS Z87 Impact (~$250), но «дорого» и «качественно» в данном случае синонимы.

+ Отличные функциональность и оснащение

+ Усиленный блок стабилизатора напряжения

+ Возможности для настройки и разгона системы

+ Контроллеры Wi-Fi (802.11ac) и Bluetooth 4.0

+ Расширенный комплект поставки

— Цена

Устройство для тестирования предоставлено компанией ASUS, www.asus.ua
