Топ 10 материнских плат 2021 года на сокете ам4

BIOS

Для любого кто знаком хоть с одной материнской платой подразделения ROG – дизайн BIOS окажется таким же привычным и знакомым, как и цветовая гамма коробки. На черно-красном фоне желтым шрифтом выделены группы настроек, а остальные строки подсвечиваются белым. Вкладка Main содержит информацию о сборке, а также настройки даты и времени.

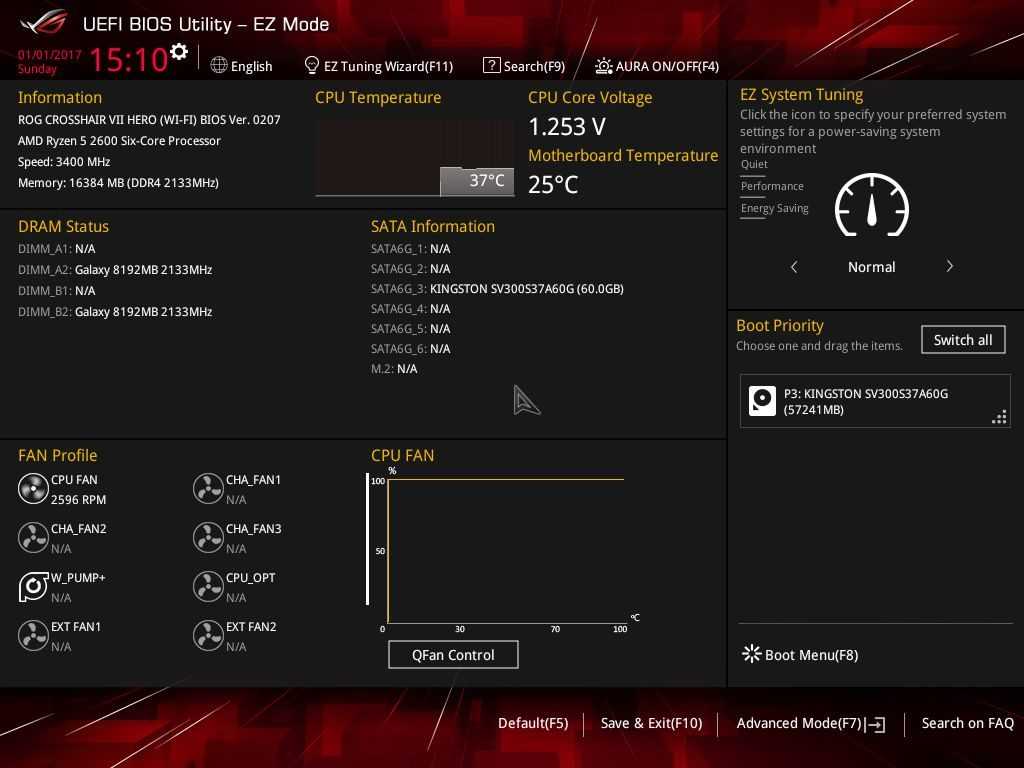

Традиционно, ASUS ROG Crosshair VII Hero (WI-FI) обладает несколькими режимами настройки системы. В частности, в окне UEFI BIOS – Ez Mode пользователи могут провести быструю настройку системы, настроив ее производительность в соответствии с поставленными задачами. Для этого в распоряжении пользователей оказываются режим XMP, а также утилиты Ez Tuning Wizard и Q-Fan Control.

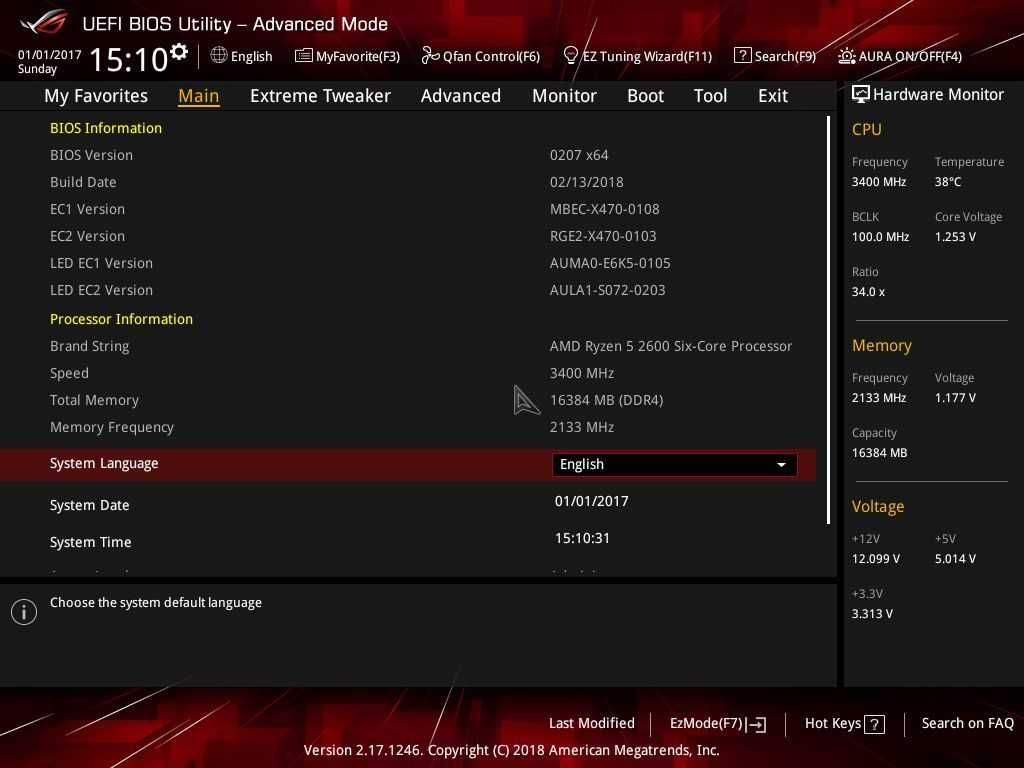

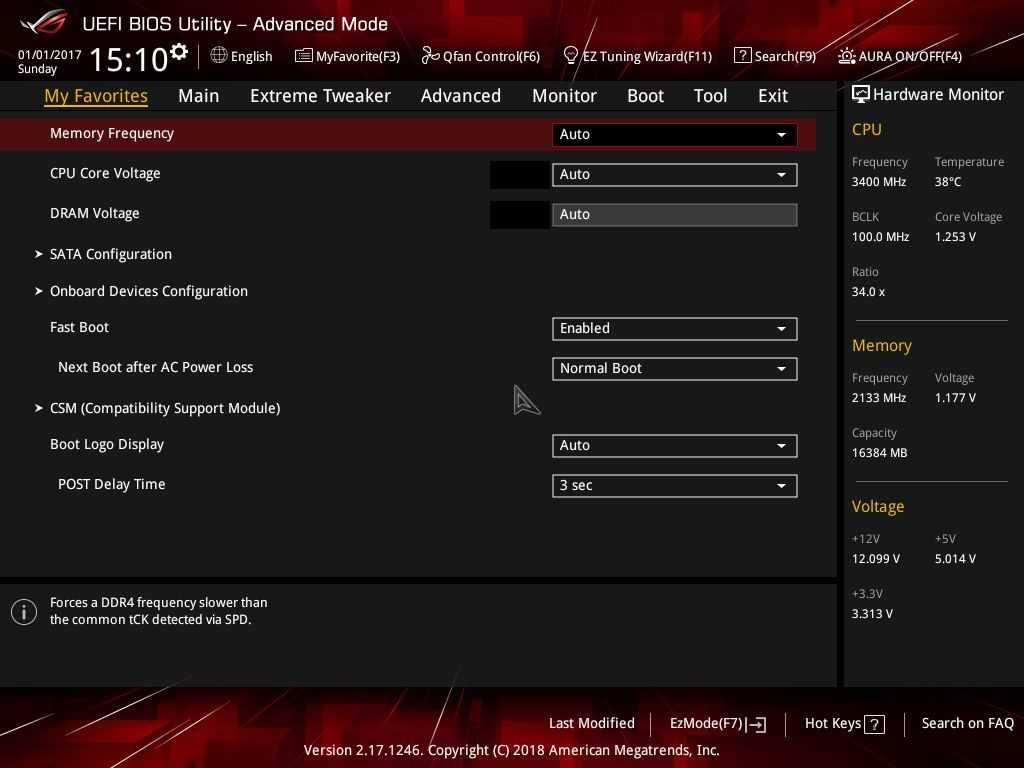

Активировав режим Advanced Mode, пользователи получают расширенное меню настроек системы со всеми сопутствующими преимуществами. Например, добавление приоритетных пунктов настройки в избранное, что существенно упрощает доступ.

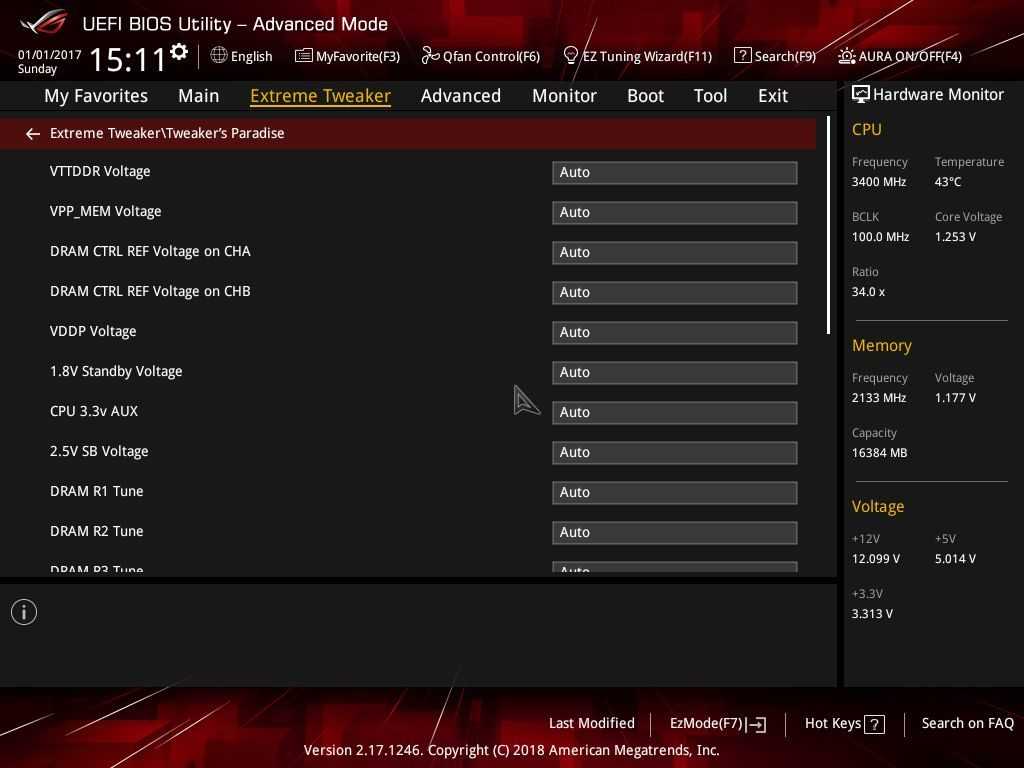

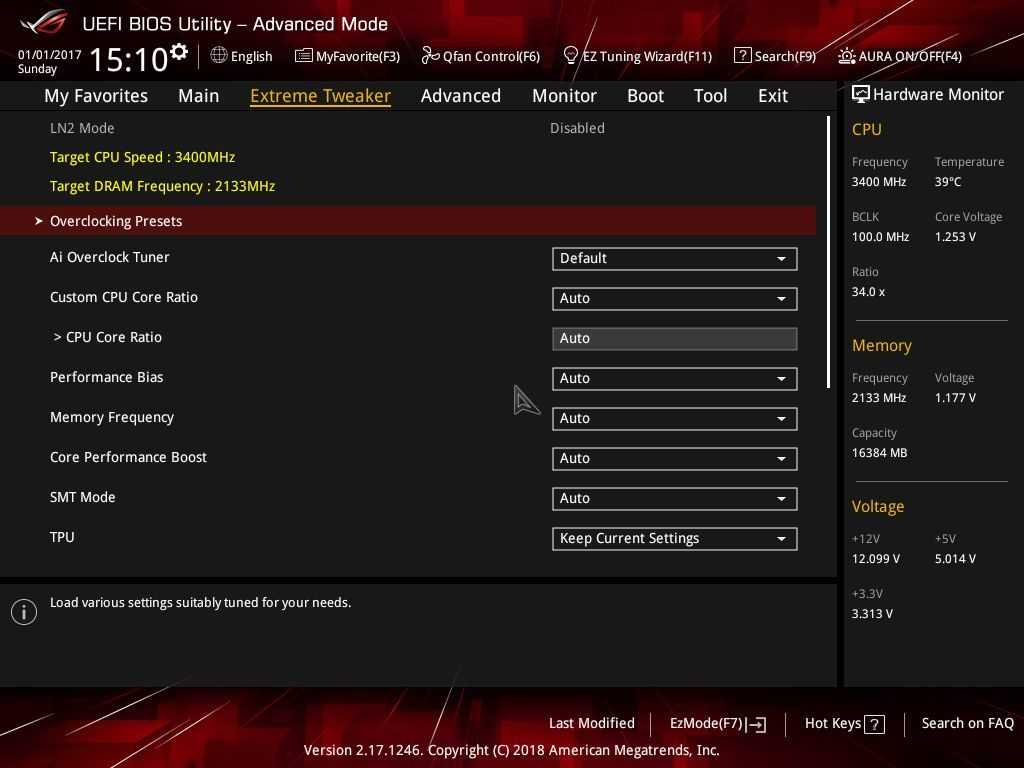

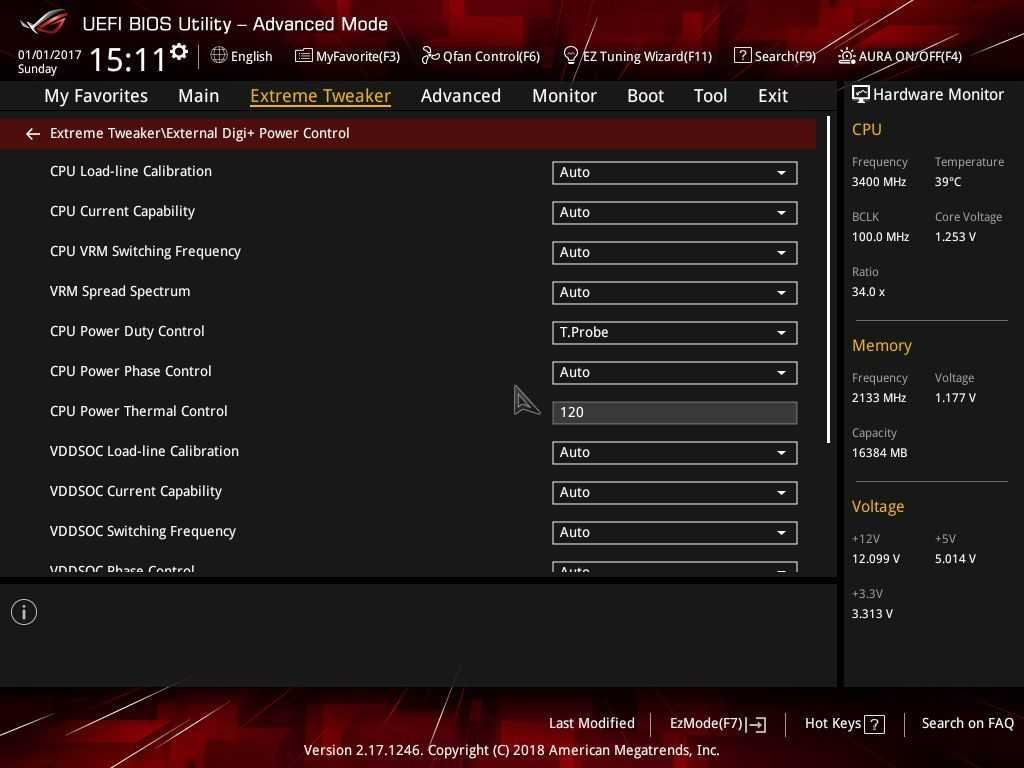

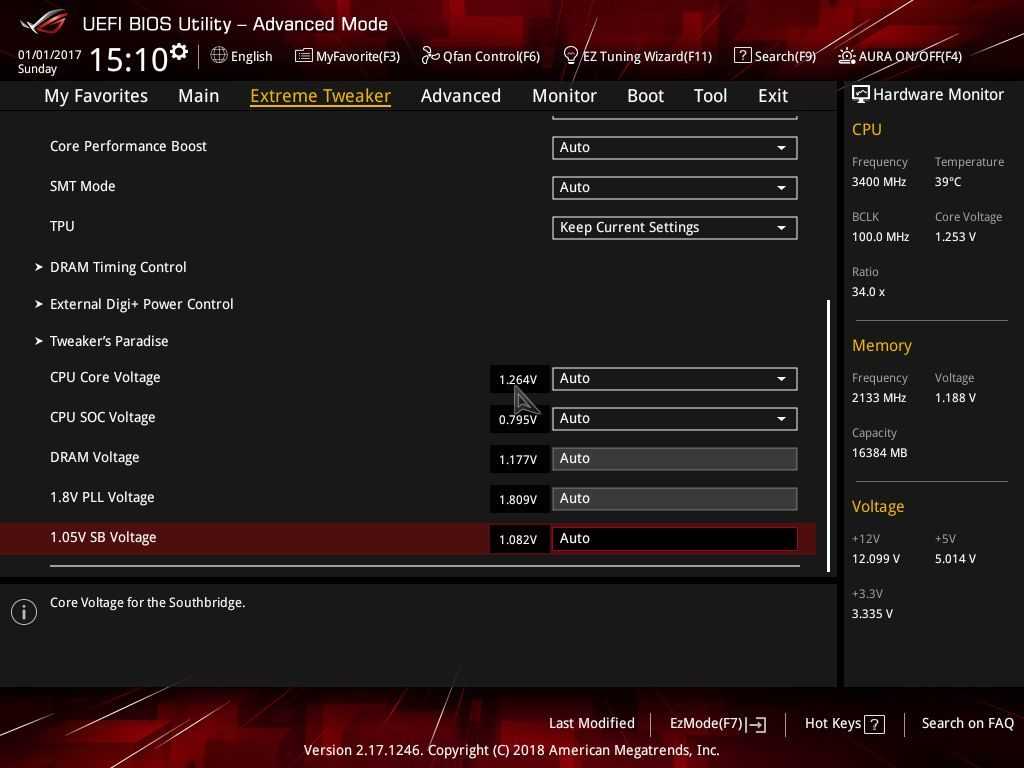

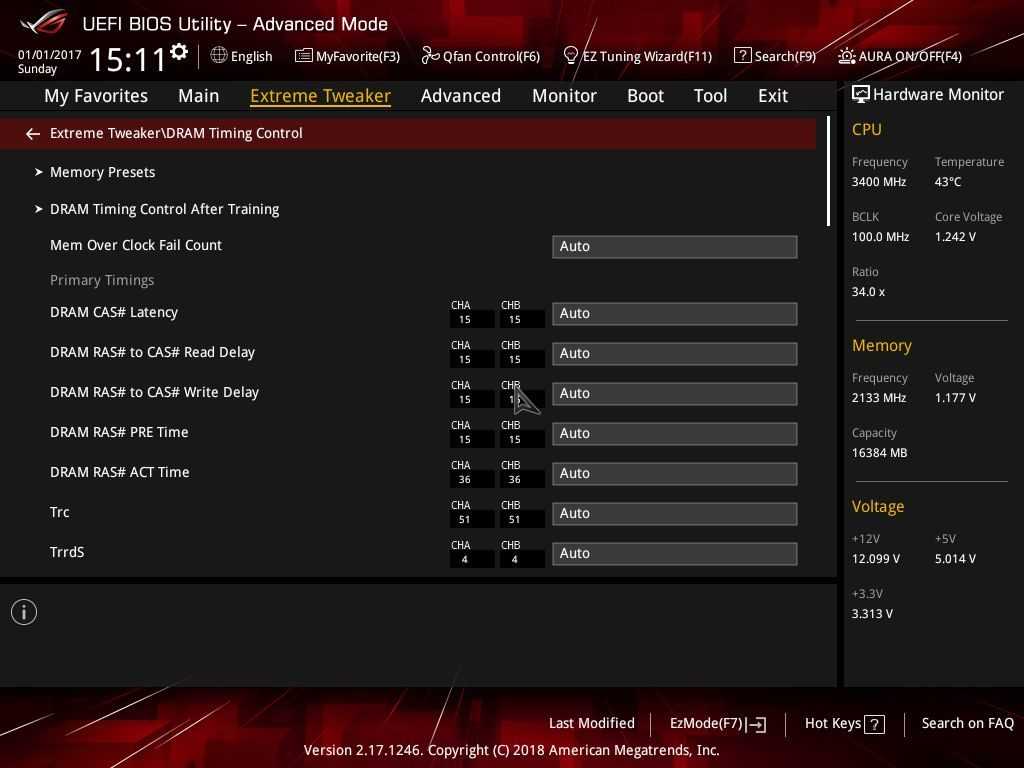

Вкладка Ai Tweaker объединяет все настройки системы, связанные с питанием, производительностью, охлаждением, и разгоном. Здесь пользователь может изменить рабочую частоту процессора, вольтаж, частоту, питание, и тайминги памяти, настроить режим работы вентиляторов, что позволяет гибко настраивать производительность всей системы.

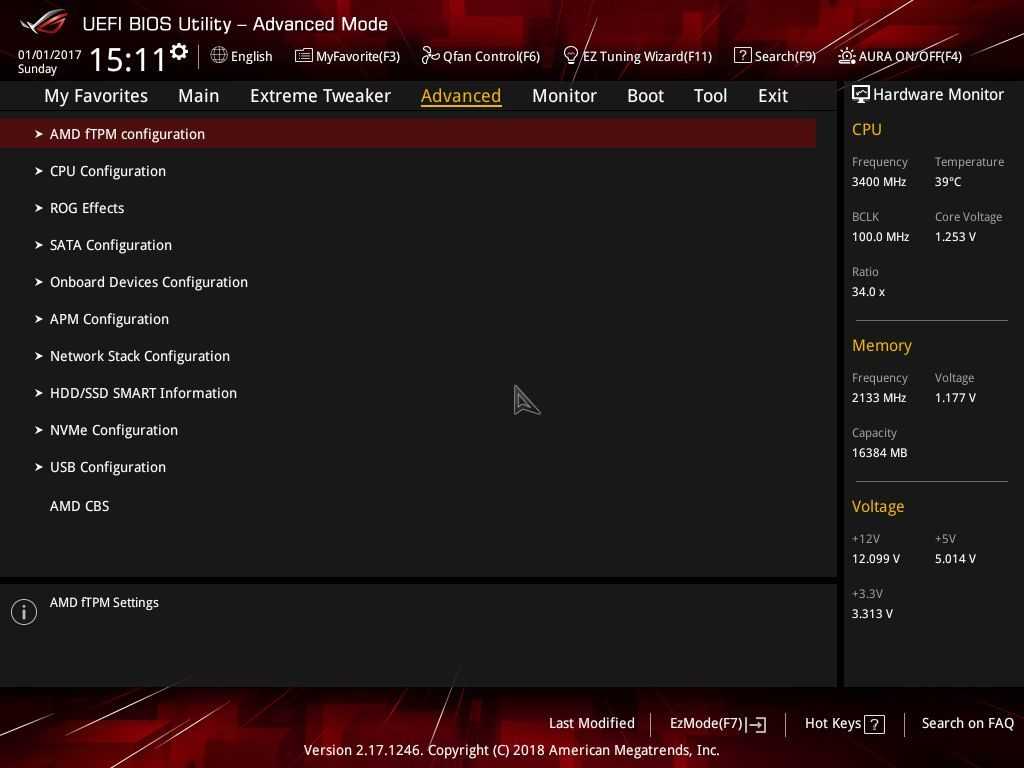

Вкладка ADVANCED включает в себя настройки всех периферийных устройств.

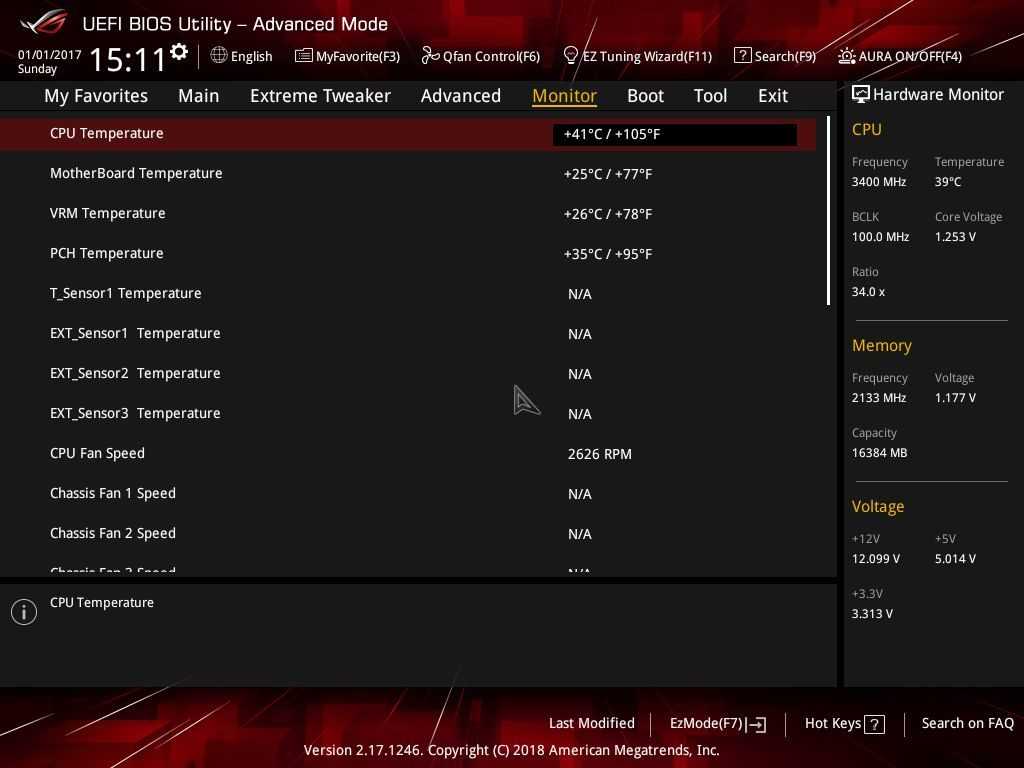

Пункт Monitor отведен под показания всех датчиков используемых в сборке — температуры, напряжения, оборотов вентиляторов.

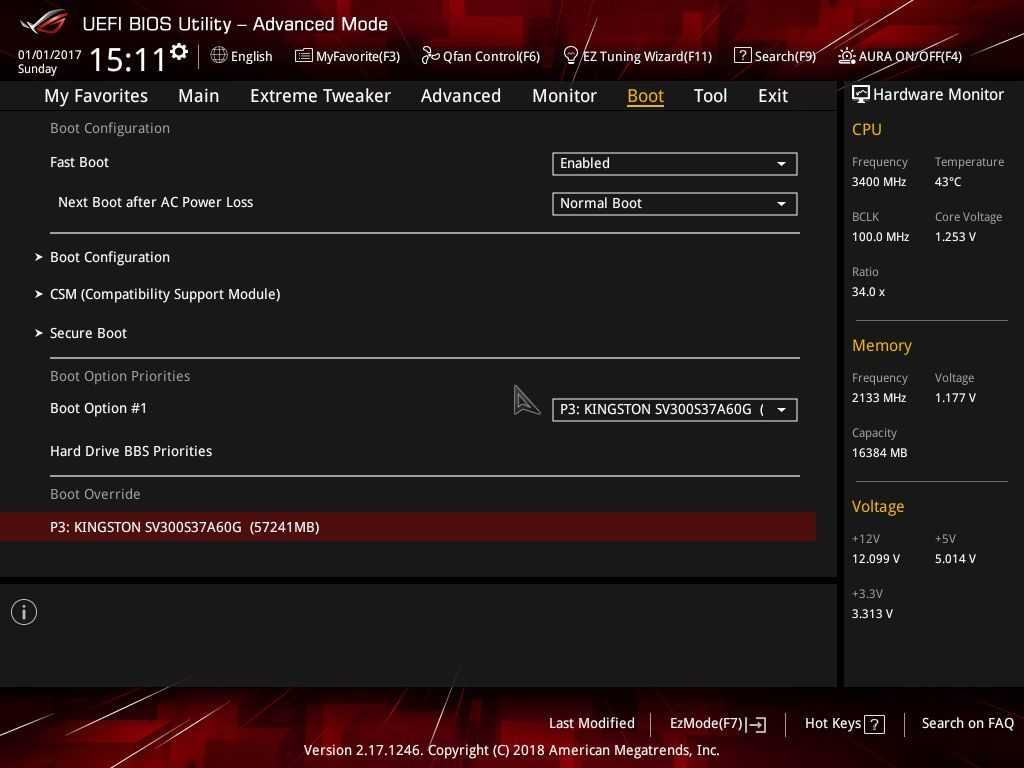

На вкладке Boot расположены настройки загрузки устройств, а также порядок загрузки при включении системы.

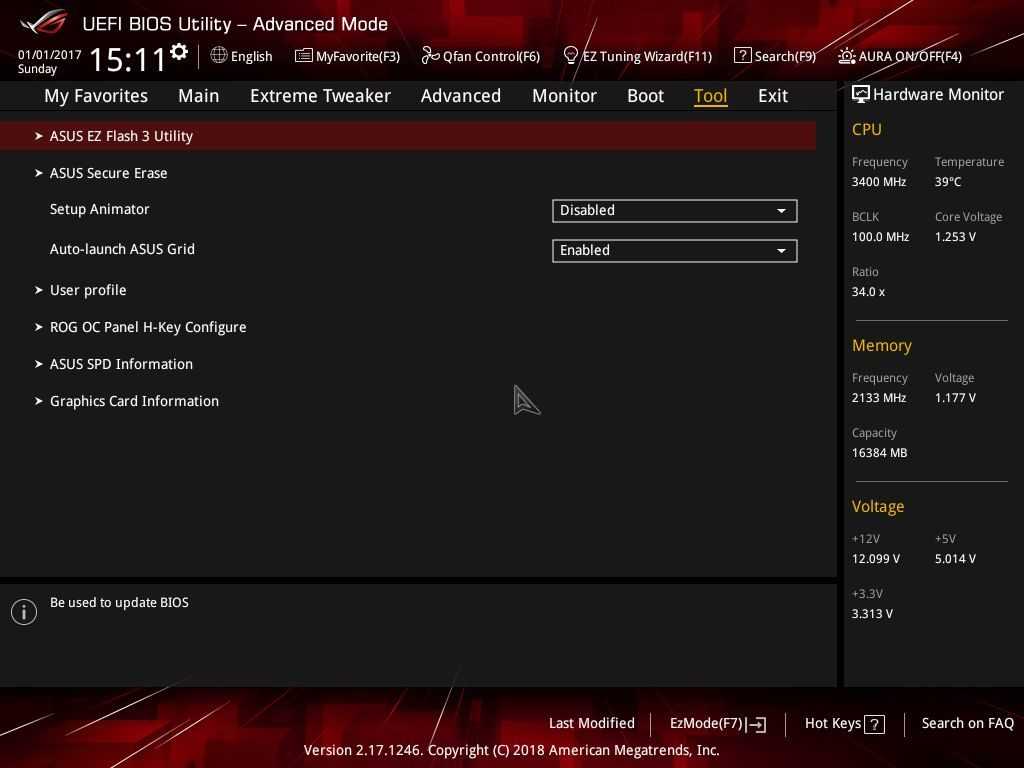

Вкладка Tool позволяет обновить версию BIOS и настроить профили режимов ОС для быстрого запуска.

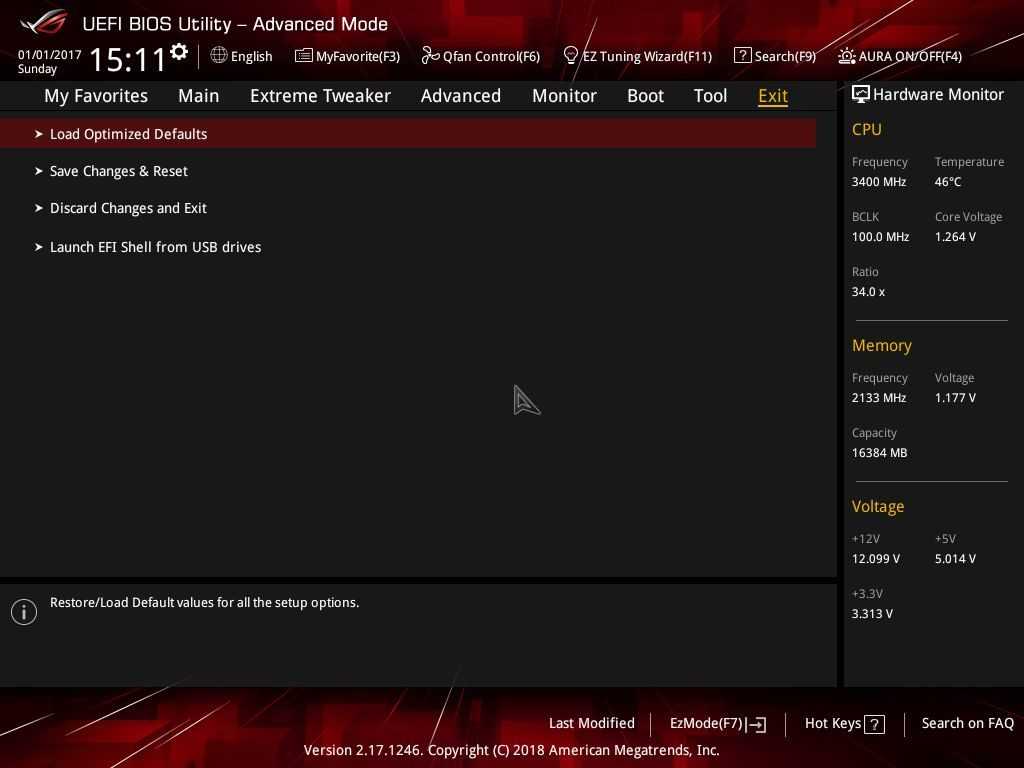

Наконец, вкладка Выход предлагает несколько вариантов действий со всеми измененными настройками.

GIGABYTE B550M DS3H

Форм-фактор: Micro-ATX
Сокет: AM4
Чипсет: AMD B550
Количество слотов памяти: 4
Каналы памяти: 2
Максимальный объем памяти: 128 ГБ
Число и тип портов SATA: SATA III – 4
Количество разъемов M.2: 2
Слоты PCI-E: PCI-E x16 – 2, PCI-E x1 – 1
Разъемы на задней панели: LAN, HDMI, DVI-D, USB 3.0 – 4, USB 2.0 – 4, PS/2, mini Jack – 3
Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 2, USB 2.0 (на плате) – 2, 4pin – 3
Аудио: Realtek ALC887 7.1
Сетевой интерфейс: Realtek RTL8118, 1000 Мбит/с

Дальше по плану – устройства на основе более свежего набора системной логики B550, обладающего, в отличие от B450, полноценной поддержкой интерфейса PCI Express 4.0. Сейчас она может принести пользу в основном в бенчмарках для SSD, но актуальность четвертой версии постепенно будет возрастать. GIGABYTE B550M DS3H – бюджетная по меркам 2021 года плата, по своим характеристикам во многом похожая на ASRock B450M Pro4: здесь, конечно, только 4 порта SATA и нет USB Type C, но по остальным параметрам модель смотрится вполне конкурентоспособно, и на ее основе тоже можно собирать производительные конфигурации с многоядерными процессорами.

Тестирование

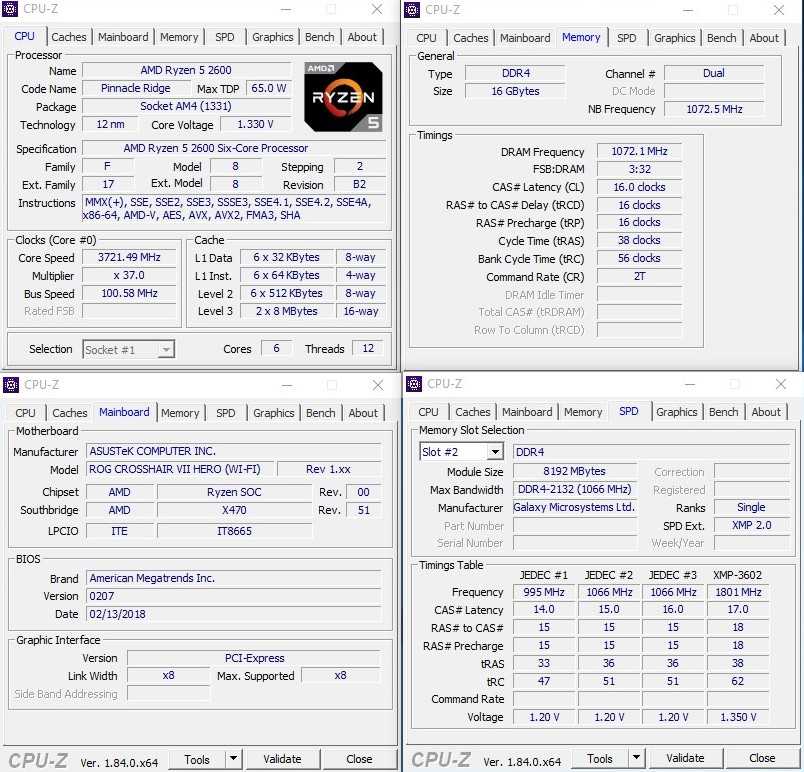

Тестовый стенд:

— Процессор AMD Ryzen 5 2600
— СО: стандартный кулер (BOX)
— Оперативная память KFA2 Hall Of Fame DDR4-3600 2 x 4 GB@4000 CL14-14-14-28 2Т
— Блок питания Corsair AX1200i
— Видеокарта Radeon R9 280X.
Тестирование проводилось в два этапа, вначале тестовые приложения проходились на номинальных частотах, а затем те же приложения проходились на повышенных частотах в режиме разгона.

Номинальные настройки системы.

Настройки в режиме разгона.
Процессор нам удалось без проблем разогнать до частоты 4800 МГц, при этом он сохранял полную стабильность во всех бенчмарках. Для этого нам пришлось повысить напряжение на ядре до 1.376 В..
Оперативная память работала на частоте 4000 МГц с задержек CL15-15-15-35-2T.
Для удобства восприятия все результаты приведены в качестве графиков.

Меньше- Лучше

Больше- Лучше

Материнская плата MSI B450 GAMING PLUS MAX

Приемлемая стоимость является далеко не единственным положительным качеством, которым обладает материнская плата MSI B450 GAMING PLUS MAX — есть и другие отличные характеристики. Так, например, следует отметить, что этот продукт отличается оптимальным уровнем питания и сможет на достойном уровне работать как с четырёхъядерным процессором, так и с теми устройствами, которые отличаются более высоким уровнем производительности.

Кроме того, материнская плата MSI B450 GAMING PLUS MAX может похвастаться высоким уровнем надёжности, а это немаловажно. Здесь представлен чипсет AMD B450, который отвечает за стабильную работу устройства

Кроме того, следует упомянуть и поддержку CrossFire и SATA RAID. Собственная частота устройства составляет 2667 МГц. Память представлена 4-мя слотами.

Плюсы:

за свою цену отличное приобретение
4 слота под оперативную память
возможность разгона как процессора так и памяти
красивая и аккуратная подсветка
не греется
возможность подключения большого количества вентиляторов на обдув

ASUS TUF Gaming B550M-Plus

Форм-фактор: Micro-ATX
Сокет: AM4
Чипсет: AMD B550
Количество слотов памяти: 4
Каналы памяти: 2
Максимальный объем памяти: 128 ГБ
Число и тип портов SATA: SATA III – 4
Количество разъемов M.2: 2
Слоты PCI-E: PCI-E x16 – 2, PCI-E x1 – 1
Разъемы на задней панели: LAN, HDMI, DisplayPort, USB Type-C, USB 3.2 Gen2 Type A, USB 3.0 – 4, USB 2.0 – 2, PS/2, mini Jack – 5
Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 4, USB 2.0 (на плате) – 2, 4pin – 4
Аудио: Realtek ALC S1200A
Сетевой интерфейс: Realtek RTL8125B, 2500 Мбит/с

ASUS TUF Gaming B550M-Plus выделяется на фоне рассмотренных ранее материнских плат внушающей уважение системой пассивного охлаждения, позволяющей использовать устройство для создания конфигураций с действительно высоким тепловыделением, а также продвинутыми звуковым и сетевым контроллерами Realtek. Решение спроектировано с серьезным запасом и подойдет даже требовательным геймерам, планирующим разгонять процессор вручную, набор разъемов также вполне соответствует стоимости и позиционированию – разве что M.2 портов могло бы быть не 2, а 3, да и 4pin гнезд для подключения корпусных вентиляторов не так много, но это уже придирки. Кстати, имеется и версия рассматриваемой материнки со встроенным Wi-Fi и Bluetooth адаптером – она немного дороже.

MSI MPG X570 GAMING PLUS

Форм-фактор: Standard-ATX
Сокет: AM4
Чипсет: AMD X570
Количество слотов памяти: 4
Каналы памяти: 2
Максимальный объем памяти: 128 ГБ
Число и тип портов SATA: SATA III – 6
Количество разъемов M.2: 3
Слоты PCI-E: PCI-E x16 – 2, PCI-E x1 – 3
Разъемы на задней панели: LAN, HDMI, USB Type-C, USB 3.2 Gen2 Type A, USB 3.0 – 4, USB 2.0 – 2, PS/2, mini Jack – 5, Optical S/PDIF Out
Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 4, USB 2.0 (на плате) – 4, 4pin – 6, разъемы для LED-линеек
Аудио: Realtek ALC1220 7.1
Сетевой интерфейс: Realtek RTL8111H, 1000 Мбит/с

Обозревать экстремальные решения для оверклокеров и энтузиастов в рамках данного материала я не буду – думаю, такие люди и так прекрасно знают, что им нужно от материнской платы, и какие модели подходят для их задач. Вместо этого рассмотрю одну из более доступных материнок – доступных, конечно, по меркам чипсета

MSI MPG X570 GAMING PLUS привлекает внимание солидным набором разъемов и достойной системой пассивного охлаждения: температура подсистемы питания остается комфортной даже при длительной высокой нагрузке. Также отмечу геймерский дизайн с красными вставками, придающими решению элементы агрессивности, и хороший встроенный звук

А вот на сетевой карте компания сэкономила – могли бы поставить и 2.5-гигабитную. Впрочем, других явных минусов у устройства нет, так что, если вы не хотите брать плату на B550, и не считаете наличие чипсетного вентилятора потенциальной проблемой, X570 GAMING PLUS может стать отличной основой для производительной сборки.

Дизайн и функции

Crosshair VII Hero безусловно выглядит круто. На левой стороне материнской платы преобладают металлические радиаторы, и больше металла используется для покрытия задних входов / выходов и защиты аудиосхем. Справа есть кусок металлического радиатора, а сама она черная плита печатной платы, украшенная узорами.

В двух основных радиаторах есть обычные светодиоды RGB, но эта плата намного более спокойна, чем предложение от Gigabyte. На ней присутствуют оранжевые акценты во всех его радиаторах и ешё больше освещения.

Элементы разбросаны по периферии Crosshair. В правом верхнем углу есть кнопки питания и сброса плюс двухсимвольный экран POST для диагностики проблем. Внизу есть кнопки для безопасной загрузки, повторения настроек системы во время разгона и для загрузки системы в медленном режиме.

Внешний вид платы Asus ROG Crosshair VII Hero

Это линейка направлена против конкурента Gigabyte, который также имеет дисплей POST и опции для переключения между двумя BIOS. Однако у модели Gigabyte нет кнопок питания или сброса.

Более традиционная спецификация Crosshair также является high-end. С установленным процессором Ryzen второго поколения плата Asus поддерживает 64 ГБ памяти 3600 МГц в четырех слотах, что соответствует скорости, предлагаемой Gigabyte. Он будет обрабатывать сразу две видеокарты благодаря второму слоту PCI-E с усиленным креплением, который работает со скоростью 8x, а в другом месте есть слот PCI-E x16, работающий со скоростью x4 – но только два разъема PCI-E x1.

Задняя часть Asus ROG Crosshair VII Hero

Хранение обслуживается двумя гнездами M.2 – так же, как в Gigabyte, и вы получаете обычную гамму портов SATA. Кроме того, имеются два светодиода RGB, два разъема для легких полосок Asus AURA и десять разъемов для различных комбинаций вентиляторов, насосов и водяного охлаждения.

Микросхема Intel I211-AT обеспечивает Gigabit Ethernet в сочетании с ROG GameFirst IV, а звук ROG SupremeFX имеет кодек S1220.

Плата Gigabyte имеет ту же конфигурацию памяти и слота PCI. Он также имеет два разъема M.2 и много поддержки SATA. Обе платы имеют беспроводную сеть 802.11ac. С точки зрения характеристик, они похожи – Gigabyte только немного хуже, упуская из виду усиленное аудио и дружественную к игре сеть.

Разъёмы Asus ROG Crosshair VII Hero

В задней части Asus находятся девять полноразмерных портов USB 3.1 вместе с разъемом Type-C. Кроме того имеется пять аудиоразъемов, разъем PS / 2 и кнопки для сброса CMOS и перезагрузки BIOS – все удобные функции. Gigabyte – это пара портов USB, но это единственное отличие здесь.

Asus щедрый со своими аксессуарами. Вы получаете интеллектуальный беспроводной ключ, модем SLI Nvidia с высокой пропускной способностью, и лист наклеек.

ASUS Prime B350-Plus

Вариант ASUS для широких масс, который в чем-то напоминает Tomahawk, но со своими отличиями. Плата имеет потрясающую обвязку разъемов и вполне пригодна для создания мощной игровой сборки на базе какого-нибудь Ryzen 5 1600X в паре с GTX 1060 6 GB или Radeon RX580 на 8 ГБ, которые уже начали понемногу дешеветь. Здесь все компоненты расположены с небольшим запасом: 6 SATA 3.0, 8 USB-портов (2.0, 3.0 и 3.1 cоответственно), HDMI для популярного нынче Ryzen 5 2400G и 8‑канальный звуковой чип Realtek ALC 887-VD2, обладающий потрясным звучанием

И да, плата не светится, что особенно важно. Ну вот предвзятое у меня отношение к лампочкам, ничего не могу с этим поделать

Материнская плата ASUS ROG STRIX B450-F GAMING

Собрать игровой ПК можно на базе материнской платы ASUS ROG Strix B450-F Gaming. Она обладает большим потенциалом, вы создадите идеальную конфигурацию. Оцените набор ее интерфейсов и подберите подходящие комплектующие.

Плата ASUS ROG Strix B450-F Gaming выпущена в форм-факторе Standard-ATX. Она получила сокет AM4 для подключения процессора. Можно поставить на нее различные чипы от AMD, надо только проверить совместимость.

Слоты расширения – три PCI-E x16 и три PCI-E x1. Предлагаемая плата поддерживает технологию CrossFire X. Можно ставить на нее до трех видеокарт, чтобы получить прирост производительности в играх.

Тип поддерживаемой ОЗУ – DDR4. На плате выделено четыре слота под модули, а общий объем оперативной памяти – до 128 ГБ. Этого хватит для игровых сборок, у вас будет запас ОЗУ на будущее.

В плату встроены светодиоды. Они выступают в качестве подсветки, окажутся полезны при наличии прозрачной боковой стенки в корпусе. Также с платой поставляются необходимые комплектующие для выполнения сборки ПК.

Материнская плата GIGABYTE B450M DS3H V2 (rev. 1.0)

Материнские платы GIGABYTE 400-серии оснащены ATX-разъемами питания платы и процессора с цельнометаллическими контактами, с целью обеспечить бесперебойную ключевых компонентов, в том числе в условиях повышенной нагрузки.

Микросхема Realtek RTL8118 GbE LAN – это высокопроизводительный сетевой контроллер для игровых ПК, наделенный возможностью автоматически распределять ресурсы полосы пропускания сетевого интерфейса, с целью обеспечить наивысший приоритет для назначенного приложения, в том числе игрового. Контроллер обладает всеми востребованными функциями, благодаря которым работа в Интернет становится продуктивной и безопасной.

Соединения серы в воздухе могут воздействовать на планарные компоненты (в частности, резисторы), создавая химические соединения, способные вызвать короткое замыкание. Если это произойдет, материнская плата не сможет функционировать. Устанавливая резисторы, устойчивые к воздействию окислов серы, компания GIGABYTE предлагает качественно новый уровень защиты Ultra Durable своих изделий.

На системных платах GIGABYTE установлены силовые транзисторы Low RDS(on), которые отличает повышенная энергоэффективность и пониженное теплорассеивание. Таким образом, без ущерба для производительности системы, удается сэкономить электроэнергию, ресурсы конечных пользователей и защитить окружающую среду.

Лучшая mini-ITX AM4 – ASUS ROG Strix X470-I Gaming

Единственная материнская плата в нашем списке, которая ориентирована на потребителя, желающего собрать маленький компьютер. Mini-ITX от ASUS очень компактная по своим размерам и цене. Она также поставляется с некоторыми замечательными функциями, предназначенными для геймеров, что делает её идеально подходящей для построения локальной сети.

Если то, что вы хотите собрать, – это ПК небольшого форм-фактора, занимающий очень малую площадь, то вы должны использовать Mini-ITX. Материнская плата ASUS ROG STRIX X470-I является идеальной отправной точкой, если это ваша основная задача.

ASRock B450M Pro4

Форм-фактор: Micro-ATX
Сокет: AM4
Чипсет: AMD B450
Количество слотов памяти: 4
Каналы памяти: 2
Максимальный объем памяти: 64 ГБ
Число и тип портов SATA: SATA III – 4
Количество разъемов M.2: 2
Слоты PCI-E: PCI-E x16 – 2, PCI-E x1 – 1
Разъемы на задней панели: LAN, HDMI, DVI-D, VGA, USB Type-C, USB 3.2 Type-A, USB 3.0 – 4, USB 2.0 – 2, PS/2, mini Jack – 3
Дополнительные разъемы и интерфейсы: USB 3.0 (на плате) – 2, USB 2.0 (на плате) – 4, 4pin – 4
Аудио: Realtek ALC892 7.1
Сетевой интерфейс: Realtek RTL8111H, 1000 Мбит/с

ASRock B450M Pro4 – одна из самых популярных материнских плат на своем чипсете, и популярность эта вполне заслужена: стоимость решения не бьет по кошельку, при этом его возможностей и запаса прочности достаточно даже для мощных игровых и рабочих конфигураций на базе восьмиядерных и двенадцатиядерных процессоров. Решение отличается инженерной продуманностью и обладает дополнительными радиаторами, защищающими наиболее греющиеся элементы, а также шикарным для своего ценового сегмента набором разъемов – полагаю, что больше всего из них геймеры оценят наличие двух портов M.2 для скоростных SSD: игры с каждым годом весят все больше, и проекты под сотню, а то и за сотню гигабайт – уже не редкость. Можно без всякого преувеличения заявить, что ASRock B450M Pro4 – одна из лучших материнок для процессоров Ryzen по соотношению стоимости и характеристик, поэтому ее так часто и ставят в игровые ПК.

Технические характеристики

Производитель	ASUS
Модель	ROG Crosshair VII Hero (WI-FI)
Чипсет	AMD X470
Сокет	AM4
Поддерживаемые процессоры	Ryzen, седьмое поколение AMD A/Athlon (для АМ4 сокета)
Поддерживаемая память	Поддерживаемая память 4 x DIMM-слота, 64 ГБ максимальный объем памяти; DDR4-3600 (AMD Ryzen 2-го поколения); DDR4-3400 (AMD Ryzen); DDR4-2400 (AMD A/Athlon)
Слоты расширения	2 x PCI Express 3.0 x16 (x16 / x8+x8 или x8+x0); 1 x PCI Express 2.0 x16 (x4); 2 x PCI Express 2.0 x1
Дисковая подсистема	2 x M.2 Socket 3; 6 x SATA 6 Гбит/с; RAID 0, RAID 1, RAID 10
LAN	1 x Intel WGI211AT (10/100/1000 Мбит/с)
Сетевые подключения	WI-FI 802.11a/b/g/n/ac, bluetooth 4.2
Звуковая подсистема	8-канальная с дизайном ROG SupremeFX
Форм-фактор	ATX 305 x 244 мм

Материнская плата ASRock B450M Pro4-F

Несмотря на компактность, материнская плата ASRock B450M Pro4-F подходит для сборки игрового компьютера. Вы сможете задействовать два видеоадаптера, поддерживающих технологию CrossFire X. Максимально возможный объем памяти – 64 ГБ. Плата базируется на чипсете AMD B450. Совместимые процессоры – AMD AM4.

Плата ASRock B450M Pro4-F соответствует форм-фактору Micro-ATX. Устройство имеет форму 244-миллиметрового квадрата. К вашим услугам – большое количество портов USB и 3 видеовыхода (которые можно использовать одновременно, подключив 3 монитора). В наличии два разъема PS/2. Преимуществом модели является наличие 2 разъемов M.2. Поддержка NVMe дает возможность использовать скоростные твердотельные устройства. Форм-факторы накопителей – 2230, 2242, 2260 и 2280.

Конструкцией платы предусмотрен звук формата 7.1. Высокий уровень качества звука помогают обеспечить аудиоконденсаторы ELNA. Сетевой адаптер обеспечивает скорость до 1000 Мбит/с. Дизайн платы украшен подсветкой.

Зачем покупать ?

Asus ROG Crosshair VII Hero наполнен функциями и регулярно побеждает каждого соперника, когда дело доходит до эталонных тестов, но он остается очень дорогим. Стоит только инвестировать, если вы настоящий энтузиаст.

Многие функции будут оценены только оверклокерами и вокалистами, а производительность, получаемая этой платой, невелика. Плата Gigabyte и множество других моделей – предоставит такую же базовую спецификацию без высококачественных функций или высокой цены.

Полная комплектация Asus ROG Crosshair VII Hero

Если вы намереваетесь использовать бесчисленные функции, предлагаемые этой платой, и также хотите получить отличную производительность, тогда берите не думая. Просто имейте в виду, что вы могли бы сэкономить много денег, отказавшись от дополнительных функции.

голоса

Рейтинг статьи

Материнская плата GIGABYTE B450 AORUS ELITE (rev. 1.0)

Чтобы повысить надежность и обеспечить безотказную работу компонентов на протяжении всего срока службы, инженеры GIGABYTE реализовали вариант принудительного охлаждения M.2-накопителей средствами фирменных радиаторов Thermal Guard. Комплексное решение Thermal Guard эффективно рассеивает тепло, помогая устранить причину троттлинга применительно к M.2- устройствам и не допуская падения производительности дисковой подсистемы.

На материнских платах AORUS фирменная функция RGB Fusion превосходно работает с цифровыми светодиодами.* Средствами RGB Fusion пользователь может контролировать работу встроенных RGB- и установленных на ПК внешних светодиодных RGBW / Digital-линеек. Наряду с возможностью управлять цветом и применять шаблоны, на материнских платах AORUS функция RGB Fusion обеспечивает взаимодействие с цифровыми светодиодами.

Подключая внешние цифровые светодиодные линейки с адресацией каждого светодиода, пользователи могут создавать собственные шаблоны, фирменные стили и иллюминационные шоу. Материнские платы AORUS Gaming предусматривают возможность подключения светодиодных линеек с напряжением питания 5 В и 12 В (до 300 светодиодов в линейке). Средствами функции RGB Fusion и цифровых светодиодных линеек пользователям доступны на выбор 9 новых стильных шаблонов, применять которые можно буквально на лету. Возможность подключения цифровых светодиодов предусмотрена только для некоторых материнских плат. (*Подключаемые светодиодные линейки (в том числе цифровые) в комплект поставки материнской платы не входят.)

Благодаря обширному спектру настроек LED-линеек, ПК приобретает индивидуальный облик в выбранном пользователем стиле. Полноценная поддержка RGB-гаммы цветов, приложение RGB Fusion и абсолютный контроль над световым окружением материнской платы.

Функционал нового приложения RGB Fusion предлагает пользователям доступ к различным предустановленным профилям LED освещения с возможностью выбора цвета. В частности, предусмотрен режим синхронизации свечения светодиодов в такт вашей любимой музыки, а также режим с изменением цвета свечения, как индикатора текущей температуры процессора. Истинные эксперты по части организации освещения оценят расширенный диапазон настроек, который позволяет организовать световое окружение по индивидуальному плану со своими эффектами и цветовыми переходами, задавая определенную продолжительность и время перехода для свечения LED-линеек.

Заключение

Подводя итоги по тестированию материнской платы ASUS ROG CROSSHAIR VII HERO, мы можем сказать следующее. Компании Asus удалось выпустить удачную материнскую плату верхнего ценового сегмента. Она станет лучшим выбором для постройки мощного игрового или рабочего компьютера. В арсенале материнской платы ASUS ROG CROSSHAIR VII HERO не только богатые возможности по расширению, но и высококачественные компоненты, а также классный внешний вид. Она будет радовать вас не только своим видом, но и отличным разгонным потенциалом, который поможет вам получить максимальную производительность от процессоров AMD Ryzen второго поколения. Не стоит забывать и про входящий в комплект поставки встроенный wi-fi модуль. Он позволит создать беспроводную сеть интернет дома, избавившись от длинных кабелей. Последнее, о чём осталось упомянуть, это система охлаждения, она отработала на 5 баллов, не позволяя компонентам нагреваться до высоких рабочих температур.
По итогам тестирования материнской платы ASUS ROG CROSSHAIR VII HERO, мы присуждает ей награду и смело рекомендуем к покупке!
