Обзор материнской платы ASUS TUF B450-PLUS GAMING: ASUS PRIME B450-PLUS в красивой обертке

Лучшие воздушные кулеры

Лучший большой воздушный кулер: DeepCool Assassin III

Плюсы

Цена.
Тихая работа.
Отличное охлаждение.

Минусы

Отсутствие подсветки RGB.
Неполная поддержка сокетов AMD и Intel.

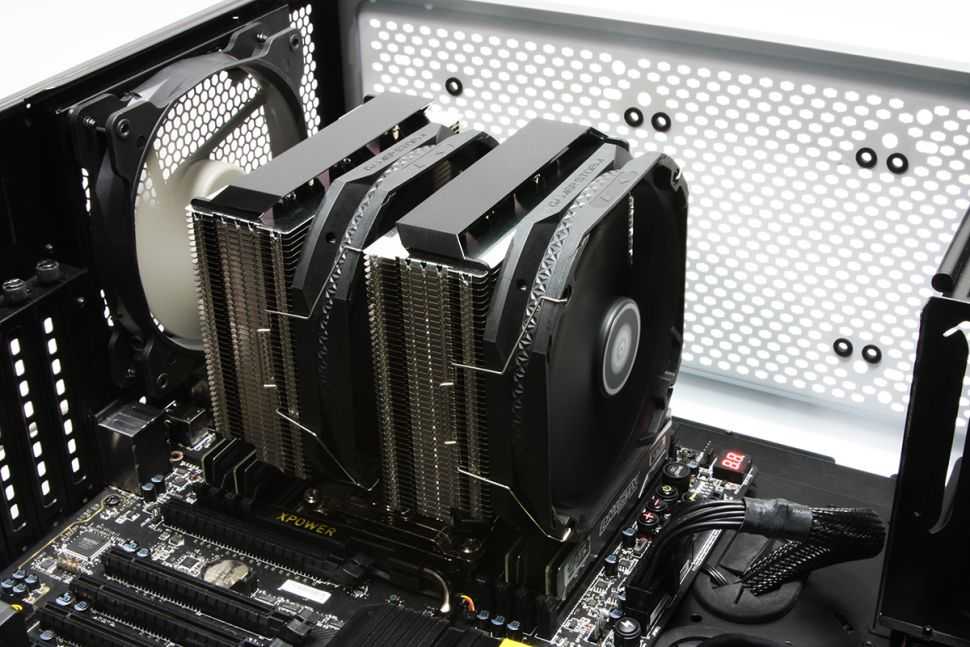

Две охлаждающие камеры, семь тепловых трубок и два вентилятора размером 140 мм делают GamerStorm Assassin III производства DeepCool лучшим кулером воздушного охлаждения. При этом он работает тихо, отлично выглядит и легко устанавливается.

~~DeepCool Assassin III~~

Лучший воздушный кулер среднего размера: Cooler Master MasterAir MA410M

Плюсы

Отличное охлаждение.
Кулер среднего размера занимает меньше места в системном блоке.
Температура отображается при помощи RGB-подсветки.

Минусы

Вентиляторы более шумные по сравнению с другими кулерами.

Cooler Master MasterAir MA410M попадает в этот список за счёт превосходной для воздушного кулера среднего размера производительности. Также у него агрессивный дизайн и настраиваемая подсветка RGB. Он находится наверху доступной ценовой категории и стоит около 5 тыс. Это довольно много для сборщиков недорогих компьютеров, но с учётом его функциональности и производительности можно заплатить.

~~Cooler Master MasterAir MA410M~~

Лучший воздушный кулер для процессоров AMD Threadripper: Noctua NH-U14S

Плюсы

Отличная производительность.
Низкий уровень шума.
Простая надёжная установка.

Минусы

Высокая стоимость.
Большая высота мешает устанавливать кулер в компактные корпуса.

Noctua NH-U14S TR4-SP3 охлаждает процессор очень тихо и при этом справляется с высокими температурами. В частности, разогнанные процессоры Threadripper охлаждаются ничуть не хуже, чем качественными 360 AIO. Здесь есть шесть покрытых никелем медных тепловых трубок и вентилятор NF-A15 140 мм. Этот кулер отлично подходит для процессоров AMD в целом и любителей разгона в частности.

~~Noctua NH-U14S~~

Лучший бюджетный воздушный кулер: be quiet! Pure Rock 2

Плюсы

Цена.
Тихая работа.
Привлекательный дизайн.

Минусы

Неидеальное охлаждение на низких оборотах вентилятора.

Pure Rock 2 обладает всеми достоинствами бренда be quiet!, такими как дизайн, тихая работа и качество сборки. При выборе компонентов часто приходится идти на определённые компромиссы, но в случае с Pure Rock 2 они сведены к минимуму.

Хорошая репутация и производительность привлекают внимание энтузиастов к продуктам этой компании. Кроме того, цена этого кулера достаточно умеренная, чтобы можно было порекомендовать его серьёзным сборщикам

~~be quiet! Pure Rock 2~~

Дополнительные траты при апгрейде

Настольные процессоры Intel Alder Lake-S, они же Core 12 поколения, по умолчанию не смогут работать со всеми существующими системами охлаждения. Как пишет портал VideoCardz, это связано с новой формой самих процессоров, которая влечет за собой целый ряд изменений.

Для процессоров Alder Lake-S потребуется новый интерфейсный разъем – Socket V (LGA 1700), тогда как Core 11 поколения (Rocket Lake-S) используется Socket H (LGA 1200). Размеры Rocket Lake-S составляют 37,5×37,5 мм против 37,5х45 мм у Alder Lake-S.

Увеличившись в длину и ширину, процессоры Alder Lake-S уменьшатся в толщину, в том числе и за счет новой теплораспределительной крышки. Уменьшится и толщина самого процессорного разъема – сокета, и в итоге суммарная разница составит около одного миллиметра.

Из-за уменьшившейся толщины процессора и сокета кулеры для ранее выпущенных процессоров Intel по умолчанию не будут подходить для Alder Lake-S из-за возможного неплотного прилегания к крышке процессора. Ситуацию усугубляет и другое расположение отверстий для крепления системы охлаждения – обычного кулера или «водянки», из-за чего совместимость новых процессоров со старыми системами окажется нулевой.

Разница между LGA 1200 и LGA 1700

То же касается и совместимости с материнскими платами. Все платы, оснащенные Socket H, для установки Alder Lake-S непригодны, и это будет необходимо учитывать при апгрейде.

Выход новых чипов Intel предварительно запланирован на IV квартал 2021 г. Серия Alder Lake будет состоять как минимум из пяти семейств: Alder Lake-S (для настольных систем), Alder Lake-P (для высокопроизводительных ноутбуков), Alder Lake-М – (для неттопов и ноутбуков базового уровня), Alder Lake-L (процессоры с преимущественным числом ядер Atom), и Alder Lake-N. Последние ориентированы на клиентские устройства для образовательного и потребительского сегментов.

Материнская плата ASUS TUF B450-Plus Gaming

Плата упакована в привычную коробку, на которой большими буквами написано TUF GAMING. На обратной стороне есть много интересной информации, которую можно изучить перед покупкой, чтобы не ошибиться с характеристиками. Комплектация состоит из заглушки для задней панели, кабелей SATA и инструкции. Как хорошо, что времена, когда даже самая дешевая материнская плата комплектовалась кучей финтифлюшек, ушли в прошлое. Ведь за каждую такую мелочь, платим мы — пользователи. А зачем за это платить, если можно не платить. Я считаю, что куча аксессуаров должна быть у топовых плат, которые олицетворяют совершенство новейших технологий.

Расположение всех элементов — классическое. В центральной верхней части расположилось гнездо процессора, а по углу его огибает система охлаждения с шестью фазами. Правее распаяны четыре разъема для оперативной памяти. Максимальный объем 64 Гбайта, максимальная заявленная тактовая частота — 3200 МГц. Но в режиме разгона, скорее всего, вы сможете получить более высокие результаты.

На плате есть два полноразмерных разъема PCIe x16, правда второй работает лишь в режиме х8. Но это никак не помешает вам построить систему из двух видеокарт AMD, и вы даже не потеряете в производительности. Верхний разъем PCI-e зашит в металлический корпус. Также есть три разъема PCIe x1, которые пригодятся для различных плат расширения.

Для подключения накопителей есть шесть разъемов SATA и один М.2. Четыре разъема САТА работают на мощностях чипсета AMD B450, а еще два на линиях процессора. Разъем М.2 также работает на линиях процессора, и поддерживает накопители PCIe. Благодаря им, вы можете получить огромные скорости работы системы.

Звук расположен в левом нижнем углу, где ему отведена отдельная зона. Микросхема аудиокодека дополнительно экранирована, чтобы избежать наводок. Там же рядом распаяны японские конденсаторы.

Разъемы задней панели:

1 x PS/2 keyboard/mouse combo port 1 x DVI-D 1 x HDMI 1 x LAN (RJ45) port 1 x 5Gb/s port USB Type-CTM 2 x USB 3.1 Gen 2 (teal blue)Type-A, 2 x USB 3.1 Gen 1 (blue) Type-A, 2 x USB 2.0 3 x Audio

Разъемов достаточно, есть шесть USB и даже один PS/2. Также есть два видеовыхода: DVI-D и HDMI.

Технологии ASUS Prime B450-PLUS

Поддержка RAID-0 с накопителями M.2 и PCIe

Многие платы оснащаются разъёмами M.2, но с ограничениями. Часто оба M.2 не могут работать в режиме PCIe – один разъём ограничен режимом SATA, когда как второй порт может работать как SATA, так и PCIe. В таких случаях невозможно собрать быстрый RAID-массив из PCIe-накопителей M.2. В случае с платой ASUS Prime B450-PLUS это ограничение снято. Она позволяет собрать RAID-массив из накопителей, подключенных к портам PCIe и M.2 одновременно. Разумеется, в таком случае последний накопитель также должен поддерживать режим PCIe.

Встроенный контроль температуры

Плата ASUS Prime B450-PLUS оснащена несколькими встроенными термопарами, которые будут следить за температурой самых главных компонентов. Датчики установлены в процессорном сокете, в слотах PCIe 3,0 x16, под радиатором чипсета и около разъёмов для накопителей SATA. В результате пользователь получит возможность контроля температур основных компонентов и возможность вручную выставить зависимость между скоростью вращения вентиляторов и температурой с помощью утилиты Fan Xpert.

Поддержка современных портов

На задней панели ASUS Prime B450-PLUS установлено два самых современных и быстрых порта – USB 3.1 второго поколения, которые обеспечивают пропускную способность до 10 Гбит/сек на один разъём. Это в два раза выше стандарта USB 3.1 Gen 1. Конечно, периферии, которой потребуются такие сумасшедшие скорости пока не представлено. Тем не менее, это хороший запас на будущее, когда такая периферия появится и даже станет необходимостью.

Поддержка AMD StoreMI

Плата ASUS Prime B450-PLUS поддерживает ещё одну свежую технологию, которая в отличии от USB 3.1 Gen 2 может пригодится владельцу такой матплаты уже сегодня. Это AMD StoreMI, которая позволяет объединять SSD и HDD в один виртуальный том. Плюсы технологии в быстрой обучаемости – всё самое нужно всегда будет лежать на SSD, и в её расширяемости. Для того, чтобы добавить к StoreMI ещё один накопитель не придётся ломать всю систему и устанавливать её заново.

Технологии ASUS TUF B450-Plus Gaming

Устойчивые к воздействию компоненты

Как и раньше, материнские платы ASUS линейки TUF, комплектуются компонентами повышенной надежности, которые проходят специальные тестирования, и в том числе, используются в военных разработках. Также эти компоненты выдерживают большую температуру. Это гарантирует надежную работу долгие годы в режиме постоянной нагрузки. При сборке системы на долгие годы, это хорошее решение.

Качественный интегрированный звук

Делать качественный звук даже на сравнительно бюджетных моделях — фирменная черта ASUS, которую, я надеюсь, они не станут нарушить. Здесь используются хорошие японские конденсаторы, каналы разведены по разным слоям, и выделена отдельная зона под все это добро, дабы исключить наводки. Т.е. дискретную карту можно не покупать, даже если вы пользуетесь хорошими наушниками.

Защита от статического электричества

Материнская плата дополнительно защищена от статики. На первый взгляд, это ерунда. Но одна маленькая искра, проскочившая между тем же сетевым кабелем и RJ-45, может вывести из строя всю материнскую плату, или, как минимум, контроллер. Данная опция защитит вашу технику от таких неприятных мелочей.

Хорошие и недорогие кулеры

Под бюджетными кулерами для чипов подразумеваются модели, стоимостью от 1 до 3 тысяч рублей. Да, в продаже можно найти и более доступные изделия, обыкновенные кулеры. Но их эффективности недостаточно для охлаждения мощных процессоров. Максимум для корпусов и жестких дисков. Нас интересуют активные кулеры, имеющие радиатор, поверх которого устанавливается кулер. Такая конструкция занимает больше места, но гарантирует высокий показатель теплоотдачи, что обусловлено увеличенной площадью соприкосновения с воздухом.

Aerocool Core Plus

Открывает Топ-10 кулеров для процессора модель Aerocool Core Plus, привлекающая доступным ценником и отличной ARGB-подсветкой. Вентилятор с поддержкой ШИМ имеет довольно эффективную конструкцию, предусматривающую хорошее рассеивание тепла. Модель обладает совместимостью с материнскими платами, а также хабами. Стоит сказать, что радиатор кулера совместим практически со всеми системными платами ведущих производителей, кроме Intel 2011 и 2066. Величина отвода при этом достигает 110 Ватт. Конструкция охлаждения по типу сверху вниз при этом уже подтвердила свою эффективность, и не вызывает никаких сомнений. Вдобавок, реализовано качественное черное покрытие ребер.

простая установка;
стильный дизайн;
хорошая подсветка;
совместимость с разными чипами.

Deepcool GAMMAXX 300

Компания DeepCool является одним из ведущих производителей кулеров для компьютеров. Тому подтверждением является недорогой, но хороший кулер серии GAMMAXX 300. Исходя из отзывов, это действительно эффективный инструмент, позволяющий существенно снизить температуру чипа сравнительно с боксовым вариантом. Гаджет выполнен в классической форме башни, которая включает три тепловые трубки, пронизывающие износостойкие алюминиевые ребра. Для увеличения производительности техники используется 120-миллиметровый вентилятор, предусматривающий регулировку оборотов. Модель предлагается с разнообразным набором клипс, подходящих под разные крепления. Это расширяет сферу применения, и позволяет эксплуатировать прибор с разными сокетами, включая 1151 от Intel, AM3+ и FM2 от AMD, прочие. Уровень тепловыделение при этом равен 130 Вт.

обороты;
стильный дизайн;
тихая работа;
качество ребер.

Gamemax Gamma 500 Rainbow

В перечне бюджетных кулеров для процессоров АМД и ИНТЕЛ заслуживает внимания хорошая модель начальной категории под названием Gamemax Gamma 500 Rainbow. Многие пользователи успели оценить эффективность форм-фактора этого прибора с U-образной компоновкой. В состав конструкции входит сразу 5 медных тепловых трубок с достаточно крупным и долговечным алюминиевым радиатором. Непосредственно за охлаждение отвечает 120-мм вентилятор, дополненный отличной LED-подсветкой. При этом прибор имеет относительно небольшую высоту. Гаджет позиционируется в качестве доступного изобретения начальной категории для чипов Intel/AMD классов Mainstream, а также Performance. Главной особенностью при этом является высокий показатель тепловыделения, вплоть до 187 Вт.

сфера применения;
5 медных трубок;
отличная подсветка;
TDP:187 Вт.

Deepcool GAMMAXX 400

Если не знаете, какой купить кулер для чипов Intel и AMD в начальной категории, рекомендуем обратить внимание на модель Deepcool GAMMAXX 400. Модель подходит для широкого спектра процессоров топовых производителей

Гаджет выполнен в форме башни, которую буквально пронизывают долговечные и качественные медные трубки. Благодаря непосредственному взаимодействию теплораспределительной крышкой чпа и трубок, достигается улучшенный отвод тепла. Для его рассеивания установлен хорой вентилятор выдающий обороты от 900 до 1500 в минуту в зависимости от нагрузки. Кулер имеет достаточно яркую LED-подсветку, которая только преобразит вашу игровую систему. Изъянов не выявлено.

ничего лишнего;
простая установка;
тихо работает;
отличная стоимость.

ARCTIC Freezer 34 eSports DUO

Лучший и недорогой кулер для процессора в 2020 году – это башенная модель Freezer 34 eSports DUO от компании ARCTIC. Как вы можете понять по изображению, этот девайс имеет сразу два мощных вентилятора BioniX P. При этом отличается оптимизированным давлением и усовершенствованным радиатором, который теперь может похвастаться наличием термического покрытия. Невзирая на довольно хорошую сборку и высокую мощность, этот прибор отличается низким уровнем шума – всего 28 дБ. Стоит сказать, что многие более крупные, громкие и дорогие модели уступают этому прибору как в плане дизайна, так и тепловыделения. Это заключение легко сделать исходя из отзывов пользователей.

TDP 210 Вт;
54 алюминиевые пластины;
высокие обороты;
хорошая сборка.

Описание ASUS Prime B450-PLUS

Плата ASUS Prime B450-PLUS поставляется в знакомой тёмно-фиолетовой коробке. Подобные упаковки часто используются для «праймов». Внутри коробки находится сама плата, обязательные брошюрки, а также бэкплейт и кабель SATA.

Плата выполнена в стандартном форм-факторе ATX, её габариты составляют 30,5 x 23,4 сантиметра. Текстолит окрашен в тёмный цвет и усыпан белым узором.

Система питания процессора шестифазная. Горячие транзисторы закрыты алюминиевыми радиаторами. Напряжение контролируется системой питания DIGI+ VRM, разработанной в ASUS. Среди её особенностей – интеллектуальный контроль напряжение в зависимости от потребностей процессора. Проще говоря, CPU не будет страдать от недостатка питания и нагреваться во время простоя.

Для оперативной памяти предусмотрено 4 стандартных разъёма DDR4. Её максимальный объём составляет 64 Гбайт, а скорость, полученная с помощью оверклокинга – 3 200 МГц. Разумеется, при наличии годных модулей можно постараться набрать скорости и повыше – всего лишь вопрос везения, умения и качественных микросхем памяти.

Для питания CPU предназначен один 8-контактный разъём, что поможет при оверклокинге, который поддерживается чипсетом AMD B450. А для самой матплаты предназначен стандартный 24-контактный ATX. Количество и расположение разъёмов питания у ASUS Prime B450-PLUS стандартное.

Для накопителей доступны 6 разъёмов SATA III. Первые четыре порта (подключенные к чипсету) находятся в самом низу – в правом нижнем углу и расположены они перпендикулярно плате. Остальные два разъёма (подключенные к процессору) находятся на правом боку платы и направлены они привычным образом, параллельно текстолиту.

Для накопителей M.2, длинной до 110 мм создан отдельный разъём M.2. Он тоже находится на привычном месте, под верхним слотом PCIe 3.0 x16. К нему можно подключить накопители работающие по протоколам SATA и PCIe 3.0 x4. В последнем случае у пользователя появится возможность создания RAID-массива, если он подключит ещё один твердотельный накопитель к порту PCIe.

Для видеокарт отведено два разъёма PCIe 3.0 x16. Первый получил 16 физических линий PCIe, а второй – только 8 линий. Возможность создания спарки из двух видеокарт доступна, но только при использовании GPU от AMD. Для остальных плат расширения доступны 3 порта PCIe 3.0 x1.

На задней стороне платы находятся следующие разъёмы:

2x USB 2.0
2x USB 3.1 Gen 1
1x USB 3.1 Gen 2 Type-C
2x USB 3.1 Gen 2
1x RJ-45 Ethernet
1x HDMI
1x DVI-D
1x PS/2
