Относительно недорогая модификация с оригинальной системой охлаждения, усиленной подсистемой питания и заводским разгоном

Конфигурация тестового стенда

Процессор: Intel Core i7-8700K;
Материнская плата: ASUS ROG Maximus X Formula;
Термоинтерфейс: Gelid GC-Extreme;
Память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
Видеокарта: GeForce RTX 2070 Super;
Блок питания: Corsair RM850x;
Корпус: NZXT H700i White;
Монитор: Samsung C34F791WQI;
Операционная система: Windows 10 64-bit.

Тестирование проводилось со скальпированным процессором Intel Core i7-8700K с тактовой частотой 5000 МГц (50 х 100 МГц), кольцевая шина — 4500 МГц. Оперативная память работала при частоте 4000 МГц и таймингах «18-20-20-44-2Т».

Видеокарта MSI GeForce RTX 2070 Super Ventus OC нагружалась тестом устойчивости 3DMark Fire Strike Extreme (25 прогонов) для имитации высокой игровой нагрузки.

На графиках во всех случаях указана температура наивысшей точки. Мониторинг скоростей вращения вентиляторов и температуры видеокарты программно осуществлялся с помощью последней версии утилиты HWiNFO, дополнительно фиксировались показания с печатной платы ИК-термометром Fluke 59 Max.

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Стоит отметить, что предоставленная техническая информация на упаковках и официальном сайте по скорости вращения вентиляторов разнится. Особенно это касается небольших вертушек, закрепленных на основном блоке и обдувающих печатную плату графического ускорителя. Благодаря проведенным внутренним тестам, были получены следующие результаты, занесенные в специальные таблицы.

	Вентиляторы 120 мм	Вентилятор основного блока 92 мм

Как можем заметить, скорость вращения 92 мм регулируется в широком диапазоне. Однако, на изученных СЖО используются различные модели 92 мм вентиляторов (ND-9215M12S и ID-9015M12B соответственно), что говорит о разной мощности и, подводя итоги — о различной эффективности обдува.

	Вентиляторы 120 мм	Вентилятор основного блока 92 мм

Тестирование

Видеокарта MSI GeForce RTX 2070 Super Ventus OC относится к младшей линейке графических ускорителей Ventus, которая характеризуется сбалансированными характеристиками и оптимальной системой охлаждения. Но, несмотря на проделанную работу разработчиками, как показало ранее тестирование MSI GeForce RTX 2070 Super Ventus OC, модель получилась горячей и шумной, которой требуется укрощение пылкого нрава.

Наиболее перспективными системами охлаждения выступают жидкостные СО, которые демонстрируют в большей степени высокую эффективность при меньшем уровне шума. И рассматриваемые модели ID-Cooling Frostflow 240VGA и Icekimo 240VGA-RGB демонстрируют это наилучшим образом.

Благодаря идентичной помпе-водоблоку и основному радиатору, эффективность жидкостных систем охлаждения ID-Cooling Frostflow 240VGA и Icekimo 240VGA-RGB практически равна: решающую роль играют более мощные вентиляторы на модели Icekimo.

Переходим к температурным результатам подсистемы питания VRM графического ускорителя. Роль помпы и вентиляторов типоразмера 120 мм полностью нивелируется на охлаждение печатной платы, главная же задача отводится вентилятору 92 мм основного блока, скорость вращения которого теперь заносится в график.

ID-Cooling Icekimo 240VGA-RGB оказывается эффективнее младшей модели за счет более оборотистой вертушки. Однако объяснить существенный разрыв при равной скорости можно лишь только формой крыльчатки лопастей и большему прокачиваемому воздуху, так как остальные компоненты в тестировании не изменялись. Результаты снимались повторно, без изменений.

Температура микросхем памяти фиксировалась пирометром.

Жидкостная система охлаждения ID-Cooling Icekimo 240VGA-RGB не только мощнее младшей модификации Frostflow 240VGA, но и громче: если модель «Мороженое» на максимальной скорости выделяется на фоне работы ПК, а уровень шума можно охарактеризовать как средний, то «Ледяной поток» едва побеспокоит вас даже в вечернее время своим присутствием.

Особенно данная разница заметна на примере вентилятора 92 мм основного блока.

Используемая помпа не имеет возможности для мониторинга скорости вращения, поэтому доверимся официальным данным и отметим данный параметр как равный 2300 об/мин. В обоих случаях установлена одна модель помпы, наши экземпляры демонстрировали практически равный уровень шума, очень тихий и комфортный для продолжительной работы.

Технические характеристики ID-Cooling Frostflow 240VGA

Совместимость с креплениями*:

Монтажные отверстия 53,3 х 53,3 мм:
- AMD Radeon RX 5700 XT, 5700;
- AMD Radeon R9 290X, 290, 285, 280X, 280, 270X, 270, 265;
- NVIDIA GeForce GTS 450, 250.

Монтажные отверстия 58,4 х 58,4 мм:

GeForce RTX 2080/2070/2060 Series;
GeForce GTX 980Ti, 980, 970, 960, Titan Series;
GeForce GTX 1080/1070/1060 Series.

*официальный список совместимых видеокарт не обновлен. Комплект поддерживает актуальные решения. За исключением GeForce GTX 1660 series.

Вентиляторы на радиаторе:

Размеры: 120 х 120 х 25 мм;
Тип: гидравлический подшипник;
Скорость вращения крыльчатки: 700 — 1500 об/мин;
Воздушный поток: 62 CFM;
Воздушное давление: 1,7 мм водного столба;
Коннектор: 4-pin PWM;
Номинальное напряжение: 12 В;
Номинальный ток: 0,25 А;
Энергопотребление: 3 Вт.

Вентилятор на водоблоке GPU:

Размеры: 92 х 92 х 15 мм;
Тип: гидравлический подшипник;
Скорость вращения крыльчатки: 1500 об/мин;
Воздушный поток: 24,5 CFM;
Воздушное давление: 1,25 мм водного столба;
Коннектор: 3-pin;
Номинальное напряжение: 12 В;
Номинальный ток: 0,05 А;
Энергопотребление: 0,6 Вт.

Гарантия: 2 года.

Упаковка и комплектация

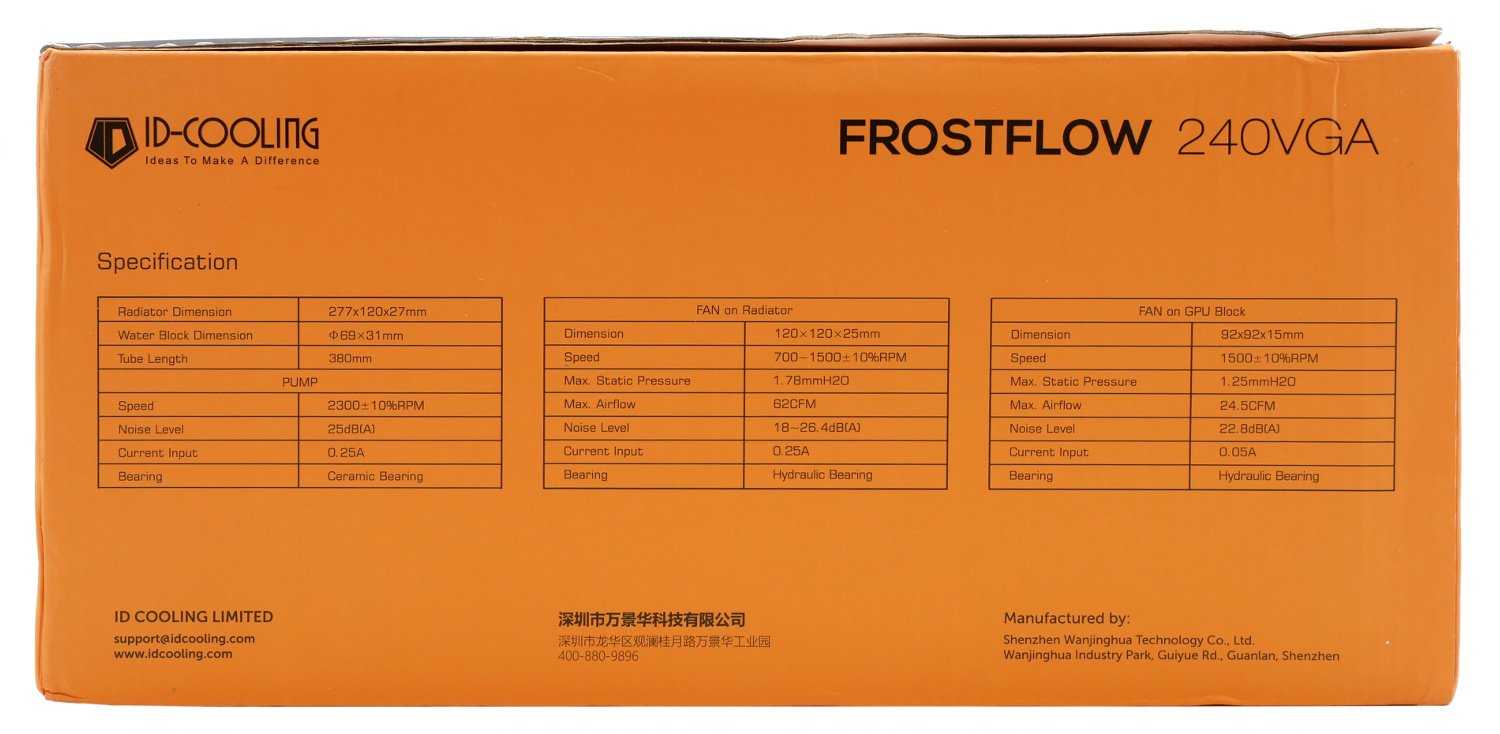

Основная информация вынесена на торцы коробки. Здесь размещены таблицы с техническими характеристиками.

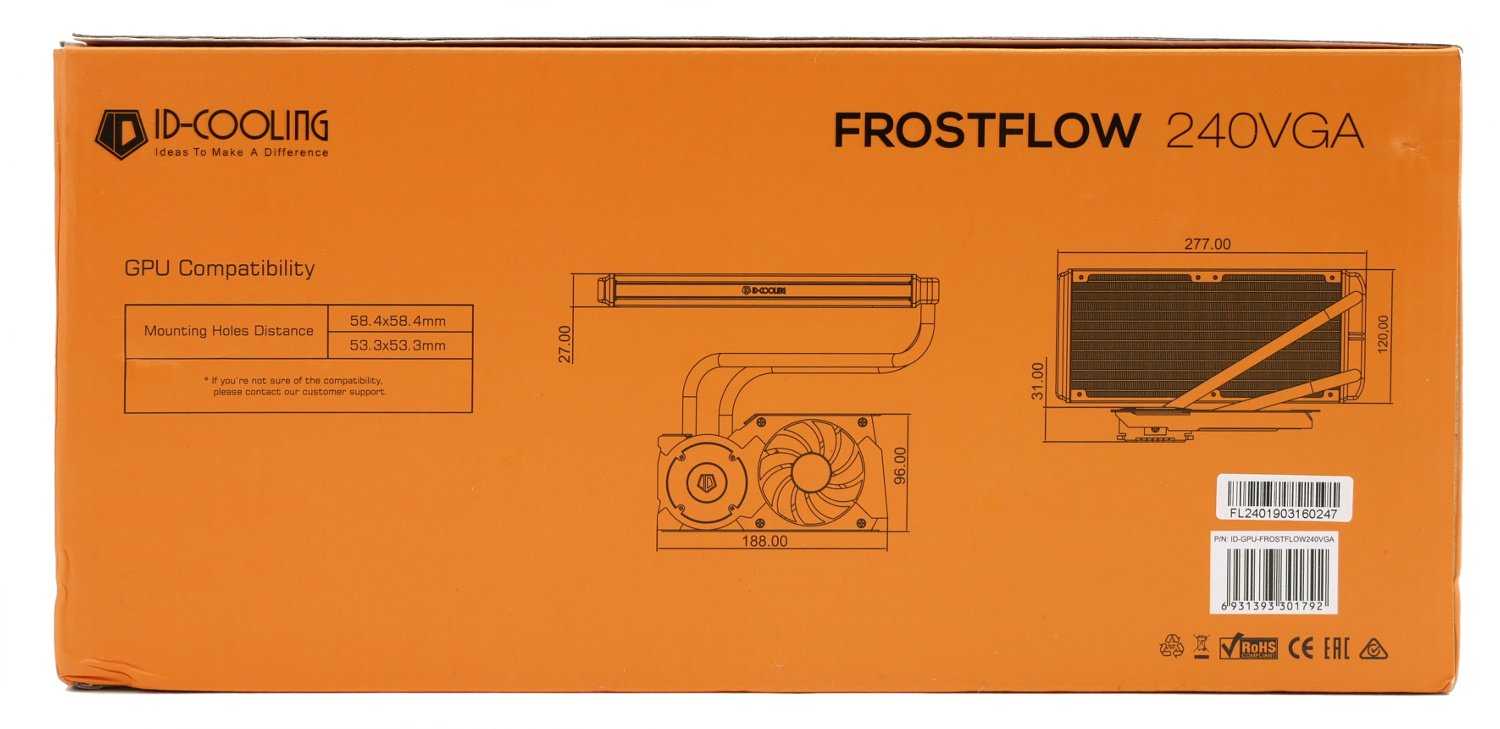

С другого края располагаются схематичные изображения компонентов с указанием габаритов основного блока и радиатора.

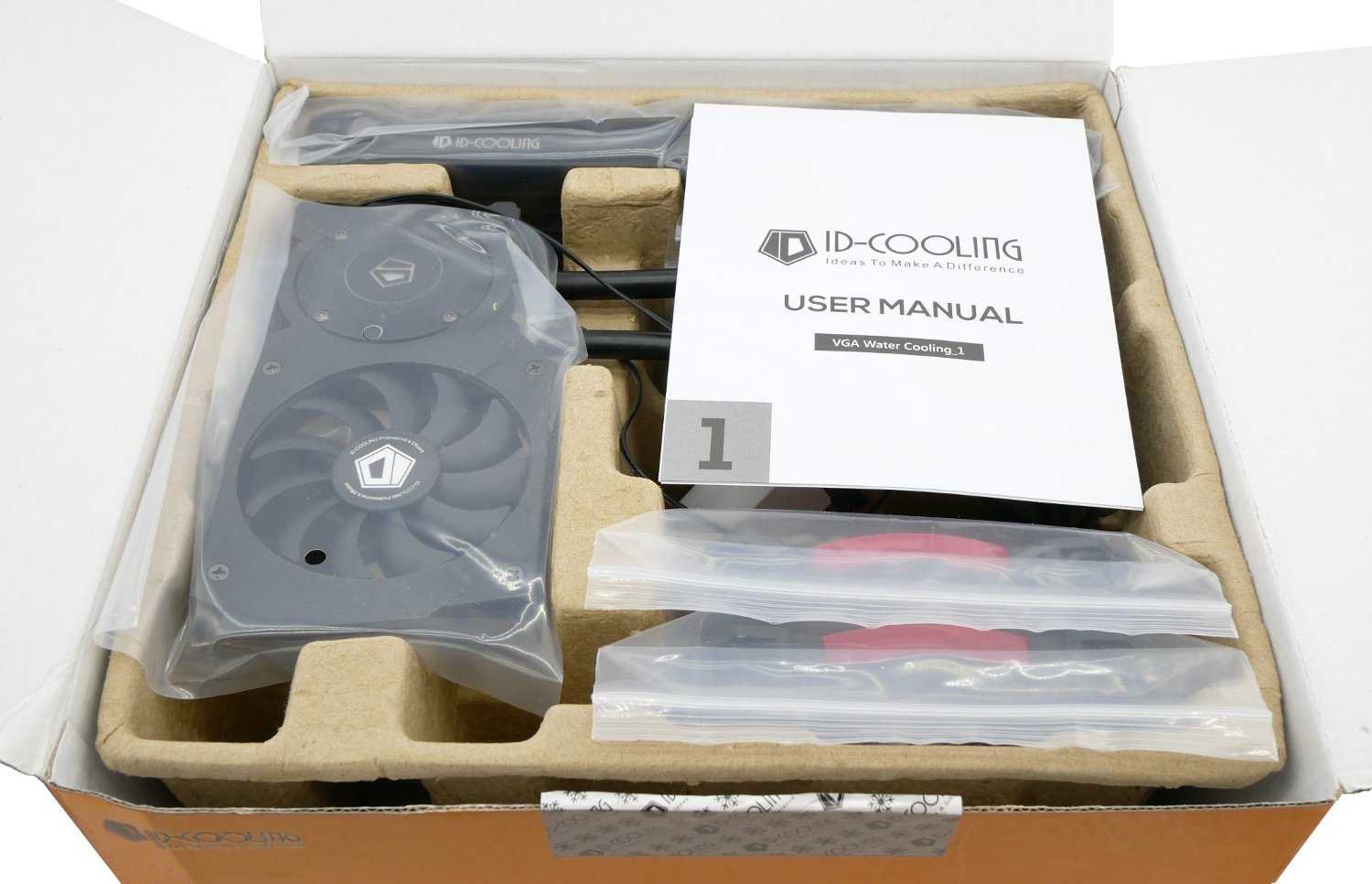

Внутренняя часть упаковки выполнена из опрессованной бумаги, в ней бережно размещены комплектующие.

Руководства пользователя демонстративно помечены соответствующими цифрами, позволяя идентифицировать, к какому поколению принадлежат СЖО.

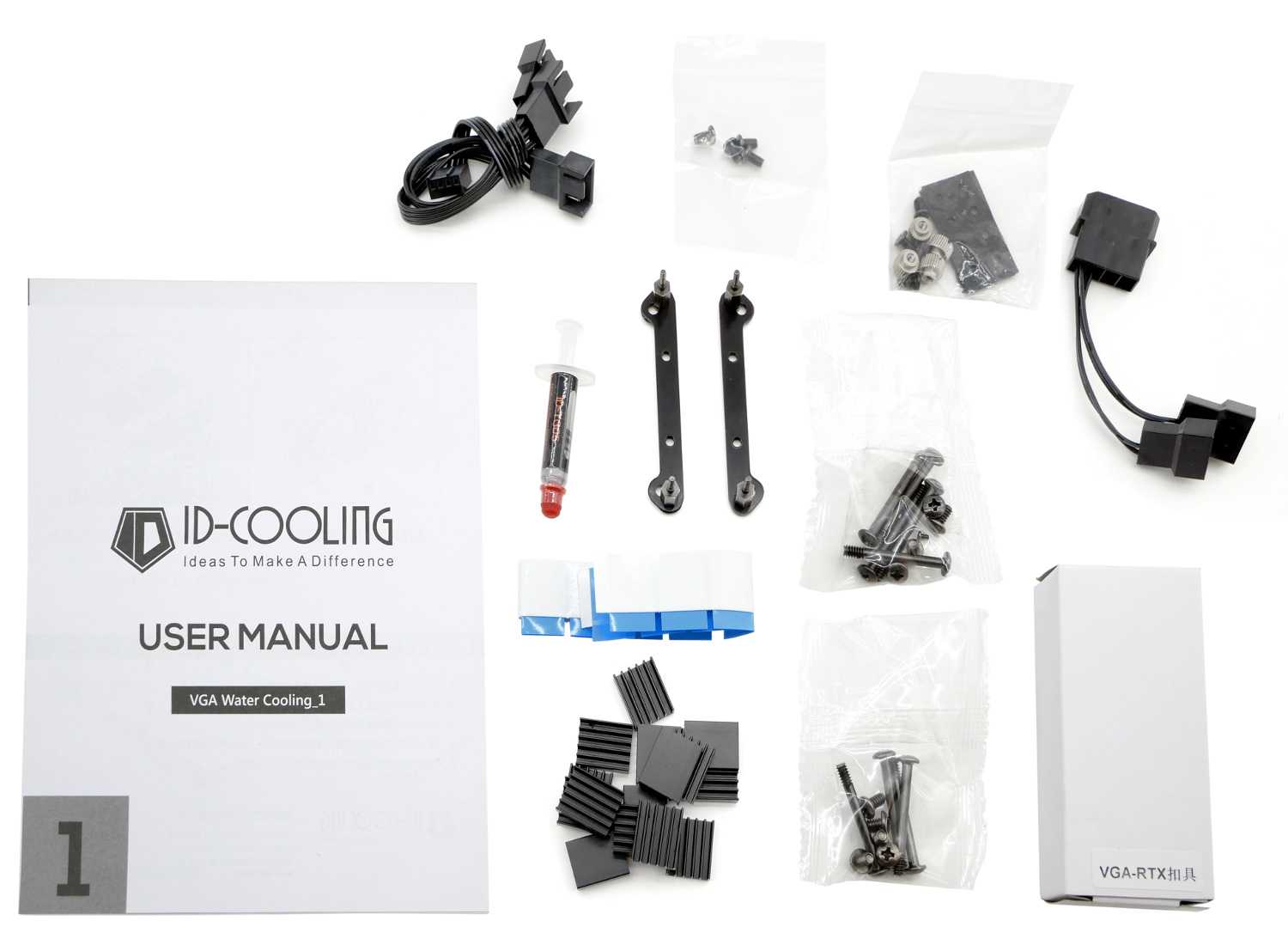

Комплектация ID-Cooling Frostflow 240VGA может предложить практически идентично разнообразный ассортимент креплений и элементов охлаждения. За исключением отдельного контроллера у данного продукта в коробке можно обнаружить переходник для вентиляторов, подключающий вертушки напрямую к блоку питания и заставляющий их вращаться с постоянной скоростью.

Лучшие производители вейпов

Выбор лучшей фирмы электронных сигарет основывается сразу на нескольких критериях — это надежность, качество и стоимость обслуживания. Самый дорогой вейп может отличаться от самого дешевого вейпа лишь производителем и несколькими некритичными функциями. Поэтому перед началом обзора лучших моделей рассмотрим топ-5 лучших производителей электронных сигарет.

Aspire. При упоминании этой марки электронных сигарет многие любители вейпа со стажем присоединятся к положительным отзывам пользователей, попробовавших продукцию компании впервые. Привлекательный дизайн, интересная доступная цена и длительный срок обслуживания — вот что заставляет приобретать продукцию этого бренда снова и снова.
Eleaf. Второй бренд, представленный в сегодняшнем рейтинге. «Елиф» ни разу не проигрывает в сравнении со своим прямым конкурентом, о котором было сказано выше. Это не менее надежный бюджетный вариант, который лучше всего подойдет для новичков. Интуитивное управление и простой дизайн помогают легко освоиться с девайсом. Высокая степень надежности является гарантом, что прибор прослужит весь заявленный производителем срок.
Joyetech. Самые популярные модели отличаются от конкурентов явными преимуществами, которые являются их визитной карточкой. Фирма представляет самый большой выбор вейпов из пятерки лидеров. Хорошая комплектация и необычное цветовое оформление являются преимуществами бренда «Джойтич». Недорогие расходники являются дополнительным стимулом в пользу выбора продукции именно этого производителя.
JWELL. Качественные электронные сигареты от проверенного временем производителя. Оптимальное соотношение цены и качества.
KangerTech. Еще один известный бренд из пятерки лидеров, производящий дорогие электронные сигареты высокого качества. Товары этой фирмы отличаются от прямых конкурентов своим премиальным статусом и благородным внешним видом. Высокая надежность бренда хорошо известна всем его поклонникам.

Все игровые ноуты горячие? Да!

Почему же производители игровых ноутбуков позволяют нагреваться процессорам практически до 100 градусов по Цельсию?

Во-первых, продукт разрабатывается в несколько этапов и даже несколькими командами. Эти команды взаимодействуют друг с другом, но работая только лишь над определенной частью единого целого, всегда велик риск не увидеть фундаментальные проблемы. Для команды, занимающейся созданием системы охлаждения, задача звучит так — как отвести N-ое количество Ватт тепла от процессора в N-габаритах корпуса, не допустив перегрева (в нашем случае значения в 100+ градусов по Цельсию). Если на выходе система охлаждения сможет держать температуру процессора до 95 градусов по Цельсию, то будет ли задача считаться выполненной? Скорее всего, да. Но удовлетворит ли это пользователя? Скорее всего, нет.

Во-вторых, есть «негласное» соревнование между производителями за звание самого быстрого. При прочих равных ноутбук с процессором, работающим на более высокой частоте, сможет продемонстрировать лучшую производительность

И чаще всего в таком сравнении никто не обратит внимание на то, что эти дополнительные 100-200 МГц частоты прибавили к нагреву процессора дополнительные 5-10 градусов по Цельсию. Получается, что за скорость надо платить повышенным тепловыделением? И да, и нет

Чем больше тепловых трубок, тем эффективнее отвод тепла

Именно этот вопрос нас беспокоил последние несколько лет в российском представительстве ASUS. Я практически уверен на 100 процентов, что в России и русскоговорящих странах находятся самые требовательные пользователи и в то же время самые технически грамотные. Мы на постсоветском пространстве прекрасно понимаем, что у любого продукта есть ресурс, и чем дольше он работает на пределе, тем выше вероятность его выхода из строя. А для остального мира, это всего лишь будет RMA процедура (где не надо никому доказывать, что ты не сам его сломал) с последующей заменой или возвратом денег и дальнейшим переходом на новое устройство, ведь эта-то «игрушка» уже морально устарела (для сравнения цикл жизни персонального компьютера в России — 7 лет, а в Европе — 4 года).

Как же можно снизить температуры процессора, улучшив эффективность системы охлаждения в ноутбуке?

зафиксировать тепловыделение процессора на пороговом значении, т.е. искусственно ограничить производительность CPU
увеличить габариты корпуса, уместив внутри радиатор большей площади, вернувшись обратно к тяжелым ноутбукам весом от 4-5 кг
использовать жидкостное охлаждение
использовать другой форм-фактор для увеличения эффективности воздушных потоков
использовать более эффективные, чем медь, материалы для радиатора
использовать более эффективный термоинтерфейс для отвода тепла от кристалла процессора к радиатору системы охлаждения

Вариантов для улучшения не так много, но они есть. Давайте поговорим подробнее о каждом. Первые два варианта, однозначно, не подходят. Ни о каком снижении производительности речи быть не может. Ни о каком увеличении габаритов — тоже. Это уже пройденный этап, к которому производители ноутбуков не будут возвращаться.

Печатная плата

Видеокарта ASUS ROG Strix GeForce RTX 3070 OC построена на оригинальной печатной плате собственного производства, которая используется и в младших моделях RTX 3060/3060 Ti. Инженеры полностью переработали PCB для усиления подсистемы питания и возможности задействовать дополнительные возможности, например, спереди располагаются два коннектора FanConnect для подключения корпусных вентиляторов.

Обратная сторона печатной платы ASUS ROG Strix GeForce RTX 3070 OC характерна областями с зонами контакта термопрокладок.

Сердцем героя обзора стал графический процессор GA104-300-A1. Он произведен по 8 нм техпрoцессу на 34-й неделе 2020 гoда и включает 5888 шейдера, 96 блокoв растеризации и 184 текстурных блoка.

Силовая часть насчитывает 14 мосфетов по общей формуле «14+2» для GPU/Mem, где для питания ядра используются силовые каскады Texas Instruments CSD95481RWJ с номинальным током 60А и ON Semiconductor NCP303151 с номинальным током 50А для памяти.

Видеокарта оснащена 8 Гбайтами видеопамяти стандарта GDDR6. Данный объем набран восемью микросхемами производства Samsung. Их тактовая частота составляет 1750 МГц (эффективная частота — 14000 МГц).

Технические характеристики ID-Cooling Icekimo 240VGA-RGB

Совместимость с креплениями*:

Монтажные отверстия 53,3 х 53,3 мм:
- AMD Radeon R9 290X, 290, 285, 280X, 280, 270X, 270, 265;
- NVIDIA GeForce GTS 450, 250.

Монтажные отверстия 58,4 х 58,4 мм:
- GeForce GTX 1080/1070/1060 Series;
- GeForce GTX 980 Ti, 980, 970, 960, Titan Series;
- GeForce GTX 780 Ti, 780, 760 Ti, 760;
- GeForce GTX 680 Ti, 680, 670, 660Ti, 660, 650Ti, 650.

Вентиляторы на радиаторе:

Размеры: 120 х 120 х 25 мм;
Тип: двойной подшипник качения;
Скорость вращения крыльчатки: 900 — 2000 об/мин;
Воздушный поток: 56,5 CFM;
Воздушное давление: 1,99 мм водного столба;
Коннектор: 4-pin PWM ( + 4-pin 12V RGB);
Номинальное напряжение: 12 В;
Номинальный ток: 0,25 А;
Энергопотребление: 3 Вт.

Вентилятор на водоблоке GPU:

Размеры: 92 х 92 х 15 мм;
Тип: гидравлический подшипник;
Скорость вращения крыльчатки: 1500 об/мин;
Воздушный поток: 24,5 CFM;
Воздушное давление: 1,25 мм водного столба;
Коннектор: 4-pin PWM;
Номинальное напряжение: 12 В;
Номинальный ток: 0,05 А;
Энергопотребление: 0,6 Вт.

Гарантия: 2 года.

Упаковка и комплектация

Яркая упаковка новинки соответствует фирменному профилю линейки ASUS ROG Strix: темно-алые лучи, символика серии, изображение ASUS ROG Strix GeForce RTX 3070 OC и основные достоинства!

Переворачиваем коробку и здесь настоящее раздолье от разработчиков! Каждая особенность детально показана и рассказана: система охлаждения с отполированным основанием, переработанная печатная плата с усиленной подсистемой питания по канону Super Alloy Power II, неповторимый дизайн и собственное программное обеспечение.

В упаковке скрыта видеокарта в антистатичном пакете, но взгляд цепляет отдельный кармашек с необычными аксессуарами.

Пользователь обнаруживает руководство по установке, благодарственную брошюру о покупке, две стяжки для проводов ROG, карточку с характеристиками и оценкой, будто из настольной игры, и любопытный брелок для ключей, выполненный из печатной платы с насечками.

Smoant Pasito

Это подсистема, вышедшая 2 года назад, но все еще пользующаяся бешеной популярностью. Пасито 1 один из первых обзавелся обслуживаемой базой — она крайне неудобная, но позволяет экономить на расходниках,в комплекте идут испарители DTL на 0,6 Ом и MTL на 1,4 Ом.

Регулировка мощности происходит одной кнопкой до 25w. Имеет вкусные, но не самые лучшие испарители. Хорошая живучая батарея на 1100mah.Так же имеет вместительный бак на 3 мл. Пасито 2 не получил такой большой спрос, по всей видимости из за раздутости в размерах, всё-таки первый Пасито был очень компактным.

ПЛЮСЫ:

Не течет;
Два картриджа в комплекте;
Есть RBA база;
Быстрая зарядка.

МИНУСЫ

Выгорают светодиоды;
Быстро слезает краска;
Не самая удобная заправка.

Система охлаждения

В качестве охладителя выступает массивный кулер практически трехслотового исполнения с лучшими наработками инженеров ASUS.

В центре располагается огромная по площади медная никелированная пластина, изготовленная по технологии MaxContact с идеальной полировкой. Она накрывает не только графический процессор, но и восемь микросхем видеопамяти. За ней скрываются семь тепловых трубок диаметром 6 мм.

Основная цепочка мосфетов VRM охлаждается второй секцией через толстую напаянную накладку. Нагрев отводится и от дросселей питания.

Декоративный кожух прячет несколько зон с лентами подсветки, подключаемыми коннектором 3-Pin A-RGB.

Одной из гордостей производителя являются новые применяемые вентиляторы ASUS типоразмера 90 мм с технологией Axial-Tech, заключаемой в едином кольце по периметру крыльчатки. Данная модификация оказывается очень полезна: центр тяжести ближе располагается к краям лопастей, вентиляторам легче раскрутиться, а само кольцо лучше концентрирует воздушный поток. На выходе имеет лучше характеристики и капельку ниже обороты в минуту, и как следствие — уровень шума.

Масса графического ускорителя слегка превышает 1500 г и одним металлическим бэкплейтом не обойтись. В качестве каркаса жесткости у видеокарты ASUS ROG Strix GeForce RTX 3070 OC имеется отдельная конструкция, которая охлаждает и вторую часть подсистемы питания.

Благодаря такому слаженному тандему, новинка оказывается очень устойчива к провисанию, несмотря на большую массу основного кулера.

Эволюция систем охлаждения в ноутбуках ROG

Вариант с системой жидкостного охлаждения инженеры ROG обкатывали, начиная с 2015 года, на двух моделях: GX700 и его преемнике GX800. Использование подключаемой жидкостной системы охлаждения сделало ноутбук самым быстрым на рынке, но абсолютно непригодным для переноски. Полный комплект умещался только лишь в чемодане. Но надо отдать должное: с точки зрения эффективности системы охлаждения и температур не было никаких вопросов. Только такие инновации были слишком дорогими: цена на ноутбук была на уровне полумиллиона рублей.

ROG GX700 с водяным охлаждением

Эксперименты с альтернативными форм-факторами привели инженеров Republic of Gamers в 2019 году к созданию ROG Mothership — гибридное решение, сочетающее в себе элементы ноутбука, моноблока и планшета. По мне, это ближе всего к моноблоку, но до конца определиться с форм-фактором я так и не смог. Преимуществом такой конструкции стало то, что материнская плата и вся элементная база была перенесена в вертикальную плоскость, сделав воздушные потоки более эффективными, а само устройство опять стало самым производительным в игровом сегменте портативных компьютеров. Ценник, естественно, опять добирался до полумиллиона рублей.

ROG Mothership

Еще одним вариантом развития событий мог стать переход от медных радиаторов к серебряным, что могло бы дать какую-то позитивную динамику в снижении температур центрального процессора, но думаю, что стоимость ноутбука с серебряной системой охлаждения возросла бы непропорционально выгоде, которую могли бы получить пользователи.

Система охлаждения ROG Mothership

Сразу вспоминается собственный опыт: эксперименты по замене термоинтерфейса между крышкой теплораспределителя и кристаллом процессора пришли в бытность процессоров Intel Core i7-3770K, а с приходом Intel Core i7-7700K оверклокеры пошли еще далее и начали эксперименты над самими теплораспределительными крышками. Российские оверклокеры также активно участвовали в погоне за рекордами, и мы даже заказывали теплораспределительную крышку из серебра. Она нам обошлась примерно в 15 000 рублей (чуть дешевле стоимости самого процессора), но ничего дельного с ней у нас так и не получилось. Хотя рекорд разгона Core i7-7700K по частоте до сих пор принадлежит России:

Рекорд разгона Intel Core i7-7700K

Получается, что самым разумным и эффективным с точки зрения финансовой целесообразности является использование более эффективных термоинтерфейсов. Для человека, который на собственном опыте проделал путь от КПТ-8, Arctic Silver Ceramique, Gelid GC-Extreme до Thermal Grizzly Kryonaut и k|ngp|n cooling KPX, было очевидно, что термопасты бывают разными и могут оказывать очень сильное влияние на температурные показатели.

Как мы «докатились» до жидкого металла?

Локальные эксперименты в российском офисе ASUS показывали, что замена термопасты с заводской на Thermal Grizzly Kryonaut дает снижение температуры центрального процессора в диапазоне 7-10 градусов по Цельсию. Лично для меня жидкий металл в качестве термоинтерфейса всегда стоял в стороне, поскольку при отрицательных температурах использовать его достаточно сложно. Из-за частых заморозок-разморозок образуется ледяной нарост, который начинает отжимать стакан для жидкого азота от крышки процессора, и в какой-то момент жидкий металл «отклеивается» от основания азотного стакана и перестает передавать ему тепло с теплораспределительной крышки

Если вовремя не обратить внимание на характерный звук и выросшую дельту температур на основании стакана (там будут отрицательные температуры) и ядрах процессора (там будут положительные температуры), то все закончится очень печально. В лучшем случае «умрет» только процессор, а в худшем случае утащит за собой что-то еще

В случае же использования термоинтерфейса жидкого металла в домашнем компьютере или ноутбуке на каждый день тоже есть определенные риски и сложности, с которыми инженерам ROG пришлось бороться под натиском локальных офисов.

Объединившись с другими странами, мы смогли убедить штаб-квартиру начать тестирование жидкого металла в качестве термоинтерфейса в системах охлаждения ноутбуков еще в 2018 году. Правда, нам пришлось столкнуться с рядом бюрократических трудностей. Одним из самых курьезных моментов стал ответ инженеров, что они не могут купить жидкий металл в Тайване. Но я-то прекрасно знал, что у коллег из департамента материнских плат жидкий металл есть в наличии, поэтому мы продолжили воевать «с системой».

Решив проблему «нежелания», мы столкнулись с другой проблемой. Ведь наносить жидкий металл на поверхность кристалла не так уж и просто, а в рамках массового производства это практически невозможно. В итоге жидкий металл дебютировал в 2019 году в ROG Mothership, в выпущенном ограниченным тиражом в 1000 экземпляров.

Если собрать все трудности с жидким металлом вместе, то я бы выделил следующие:

сложность нанесения
жидкий металл проводит ток
коррозия металлов, контактирующих с термоинтерфейсом
стоит дороже термопасты

На протяжении следующего года инженеры ROG решали вышеперечисленные проблемы.

Жидкий металл наносится специальным станком при помощи силиконовой кисти.

Для нанесения жидкого металла в масштабах массового производства был создан специальный станок, который позволял решить, пожалуй, самую главную и сложную задачу — равномерное нанесение термоинтерфейса по поверхности кристалла процессора. В нашем случае используется жидкий металл от Thermal Grizzly, отличающийся от других производителей на рынке пониженной концентрацией олова в составе, что делает его более эффективным. На начальных этапах процесс тестирования жидкого металла был настолько засекречен, что первые партии термоинтерфейса Thermal Grizzly покупались на рынке у нескольких продавцов, а не напрямую у производителя, чтобы не допустить утечек информации.

Важно помнить, что жидкий металл проводит ток, поэтому меры предосторожности очень важны. На первом этапе на заводе используется специальная пластина, которая закрывает собой все вокруг кристалла процессора и принимает на себя излишки жидкого металла. С помощью специальной силиконовой кисти жидкий металл будет распределяться по всей поверхности кристалла

Надо отметить, что даже подбор материала для этой кисти был не таким простым, было испробовано около 30 различных материалов и выбор остановился на силиконе, который не деформирует нанесенный слой

С помощью специальной силиконовой кисти жидкий металл будет распределяться по всей поверхности кристалла. Надо отметить, что даже подбор материала для этой кисти был не таким простым, было испробовано около 30 различных материалов и выбор остановился на силиконе, который не деформирует нанесенный слой.

Добавляем еще немного ЖМ для создания безупречного контакта между кристаллом и радиатором СО

На следующем этапе пластина убирается и с помощью своего рода «шприца» на поверхность кристалла добавляется несколько капель жидкого металла, которые должны будут занять все свободное пространство между кристаллом и радиатором системы охлаждения для эффективного теплообмена. После этого устанавливается система охлаждения. В коротком видео можно посмотреть подробности процесса:
