Выбор материнской платы
Некоторые процессоры сгруппируем в одну категорию. Почему так? Дело в том, что некоторые варианты отличаются только тем, что кремний в них более отборный, при этом лимиты по их энергопотреблению не отличаются. Кроме этого у процессоров Intel есть как заблокированный множитель, так и разблокированный. Тем самым в первом случае нам открыт разгон только по частоте шины на материнских платах с Z590 чипсетом, а во втором случае помимо разгона по шине доступен и разгон по множителю также на чипсетах Z590.
Стоит упомянуть и некоторые моменты, которые используются в процессорах Intel, а именно PL1 и PL2 – лимиты по энергопотреблению в ваттах (Вт). PL1 – лимит при длительной нагрузке, PL2 – лимит при кратковременной нагрузке. Кроме этого у PL2 есть время TAU – время в течении которого процессор работает с лимитами PL2 в секундах. В каждой категории процессоров будут упоминаться данные обозначения, поэтому стоило их обговорить с самого начала.
Также стоит отметить, что в 11 серии процессоров Intel появился делитель и тем самым дорогие материнские платы становятся больше интересны тем людям, которые интересуются разгоном всего, что вставляется в материнскую плату.
Неизбежные последствия
Отсутствие нужного количества чипсетов B460 и H410 вынудит производителей материнских плат принять меры по сдерживанию роста дефицита их собственной продукции. Компании Asus, Gigabyte и MSI, основные игроки в этом сегменте ПК-рынка, уже начали продумывать их, и в их число входит рост цен на платы, а также изменения в сроках поставок и объемах партий.
Грядет смена поколений чипсетов Intel, хотя нынешнему нет еще и года
Насколько сильно вырастут цены на материнские платы с бюджетными чипсеты Intel 400-й серии, на момент публикации материала известно не было. Также пока неясно, как долго продлится эта ситуация, и как скоро вендоры намерены снять с производства такие платы ввиду очень скорого появления микросхем 500-й линейки и системных плат на их основе.
Core i7-11700K, Core i7-11700KF, Core i9-11900K, Core i7-11900KF
В этой категории 4 процессора, среди которых 2 с индексом F, где отсутствует графическое ядро. Не всем оно необходимо. С другой стороны, если будут проблемы с видеокартой, то можно пересидеть на встроенном графическом ядре, используя компьютер, хотя и не так, как с видеокартой. PL1 для процессоров равен 125 Вт, а PL2 уже 251 Вт, значение TAU аналогично предыдущей категории и равно 56 секундам. Частоты равны 3.6 и 5 ГГц для 11700K(F), 3.5/5.3 ГГц для 11900K(F), а количество ядер и потоков 8/16. Базовая частота ниже, чем у 11600K. Всё дело в том, что количество ядер больше, а теплопакет всё тот же при большем выделении тепла за счёт большего количества ядер. Кроме этого частота буста выше у 11900K, чем у 11700K, и это связано с тем, что в 11900K используются более отборные кристаллы в сравнении с 11700k. Более отборный кристалл также способствует меньшему выделению тепла на одной и той же частоте. В целом можно использовать платы на b560 чипсете и процессор в стоке. Уровня MSI MAG B560M MORTAR и выше хватит, но перейдём к Z590 чипсету и к разгону самого процессора.
Первой платой рассмотрим MSI Z590-A PRO, у которой 12 линий питания, состоящих из 6 фаз. Радиаторы по типу алюминиевых брусков, при этом максимальный ток находится в районе 450 А. Уже есть достаточный запас по питанию материнской платы даже в разгоне, не говоря о стоковом режиме работы процессора..
Как ещё один вариант, можно рассмотреть плату ASRock Z590 PRO4. По компоновке она очень похоже на ту, которая описана выше. Здесь также 12 линий питания, при этом 6 фаз, ориентировочный ток, на который можно рассчитывать, равен 430 А. Радиаторы на зоне питания установлены. Да, это опять же алюминиевые бруски, но в данном случае их вполне достаточно.
В разгоне ориентировочно рассчитываем на энергопотребление в районе 300 Вт и токовое потребление около 210 А. Конечно, есть шанс получить как меньшее, так и большее потребление в зависимости от системы охлаждения, выставленного напряжения и удачности самого процессора. В целом с таким значением справятся и платы выше, но к примеру есть желание не иметь каких-либо ограничений, хочется что-то лучшее и не самое дешёвое, либо более качественную систему питания.
MSI MEG Z590 UNIFY. 16 линий питания, 8 фаз. Ориентировочный максимальный ток — 1000 А. Огромный запас. Кроме этого радиаторы по типу алюминиевого бруска с теплотрубкой между ними. Материнская плата в строгом чёрном дизайне и без подсветки, так позиционируется вся линейка Unify.
- ASUS ROG STRIX Z590-E GAMING WIFI в своём арсенале имеет 14 линий питания, которые состоят из 7 фаз. Ориентировочный ток составляет 700 А. Да, ток меньше, чем у варианта выше, при этом запас всё равно остаётся достаточно большим. Радиаторы на зоне питания имеют тепловую трубку и сами по себе неплохих размеров.
- ASRock Z590 TAICHI. 12 линий, 6 фаз питания. Ток находится в районе 750 А. Единственным минусом, который можно считать для данной материнской платы — высокооборотные вентиляторы, один из которых уже предустановлен, а другой можно доустановить. Да, он не будет вращаться постоянно, только под постоянной нагрузкой, но судя по наличию массивных радиаторов, а также теплотрубки, данный недостаток будет заметен редко.
GIGABYTE Z590 AORUS MASTER (rev. 1.0) имеет в своём наличии интересный радиатор на зоне питания, при этом нас встречают 18 линий, которые выходят из 9 фаз. Ток составляет порядка 1100 А. Всё же хотелось бы теплотрубку, но при таком огромном запасе питания поймать перегрев просто невозможно.
Конечно, за кадром остались платы ещё дороже и ещё мощнее, у которых огромные запасу по питанию. Где и с каким процессором раскрывать весь их потенциал, честно говоря, загадка.
Core i7-11700f, Core i7-11700, Core i9-11900f, Core i9-11900
Второй группой процессоров также будут 4 варианта, но фактически же мы увидим 2 вида процессоров, у которых есть модели с буквой f – в них отсутствует встроенное графическое ядро. В процессорах по 8 ядер и 16 потоков. PL1 = 65 Вт, а вот PL2 уже равен 224 Вт, значение не малое, при этом время TAU равно тем же 28 или 56 секундам, как у прошлой категории. Частоты при этом 2.5/4.9, 2.4/4.9 и 2.5/5.2, 2.5/5.2. В стоком состоянии и максимальной нагрузке будем рассчитывать на потребление процессором в районе 185 А.
Говоря о вариантах для данных процессоров, даже подсознательно не хочется останавливаться на тех, в которых нет возможности разгона оперативной памяти, поэтому первой платой будет ASRock B560M PRO4. В данной материнской плате уже есть радиаторы на зоне питания, кроме этого имеется возможность изменять лимиты по потреблению, ставить ограничение по множителю на все ядра. Ориентировочное максимальное значение тока ориентировочно равно 240 А.
- В целом на варианте выше можно было и остановиться, но рассмотрим MSI MAG B560M MORTAR. У материнской платы по сравнению с предыдущим вариантом лучше радиаторы, количество линий питания — 12, при этом фаз — 6. Правила всё те же для B560. Максимальный ток ориентировочно равен 300 А, чего хватит с достаточно большим запасом.
- Если же есть потребность в изменении частоты шины или в большем количестве различной периферии, или даже в будущей замене процессора, что не всегда оптимальный вариант — GIGABYTE Z590 GAMING X (rev. 1.0). Достаточно ультимативное решение, в котором 12 линий равны 12 фазам и ориентировочный максимальный ток — 600 А. Если смотреть на финансовый вопрос, то цена данной платы немного выше, чем у варианта выше, поэтому всегда осознанно подходите к вопросу о стоимости. Бывает лучше взять за те же деньги Z590, чем B560.
Фото и пару слов о самой материнской плате
Как-то так сложилось, что в прошлом году по ряду причин решил сменить материнскую плату и мой выбор пал на P5E Deluxe от Asus. Цена конечно определенно кусалась и кусалась посильнее чем обычно, но экономить на подобных вещах я не привык. Почему? Потому, что материнская плата — это основа всего компьютера. Именно она отвечает за работу всех компонентов, шин и путей, за совместимость, возможность расширения, быстродействие и отсутствие всяких проблем типа BSOD’ов, т.е. за стабильность и временной промежуток в течении которого компьютер протянет и прочее прочее прочее
Опять же, во многом именно от платы зависит возможность разгона компьютера, а лично мне это очень важно, т.к., помимо всего прочего я промышляю оверклокингом (т.е. разгоном)
Короче по предлагаемым возможностям меня в описании все устроило, прочитанные обзоры вроде тоже порадовали и..
..и приобрел я в тот день P5E Deluxe, — чему ныне безгранично рад. Статья вообще эта родилась довольно спонтанно, т.к. на днях разбирал компьютер и решил заодно пофоткать плату, а там уже и поделиться с Вами впечатлениями от неё, — как никак живу я этим счастьем уже довольно давно, а Вам, думаю, будет вполне интересно зачем платить за материнку свыше 5000 рублей. Ладно, к делу
Выглядит оное счастье в собранном виде вне корпуса так (кликабельно):
В разобранном виде, т.е. без кулеров, планок памяти и прочего:
Красиво, не так ли?
И вот здесь первое на что надо обращать внимание при покупке мат.платы — это, так сказать, «рисунок» элементов охлаждения. Видите все эти оранжевые (и серые) квадратики (а именно — радиаторы) и трубки? Система охлаждения мат.платы — это как раз оно и есть
Дело в том, что помимо процессора и видеокарты, элементы мат.платы так же имеют свойство нагреваться. Причем нагревается там не только сам чипсет и южный-серверный мосты (температура которых снимаются как раз через термодатчик), но и ряд других мелких и не очень штучек. Особенно обильно имеет свойство греться пространство вокруг процессора (серый квадратик). К слову о северном и южном мосте :
На фотографии видно, что оные защищены особенно хорошо массивнейшим радиатором с синенькой надписью ASUS и серым небольшим радиатором с надписью LifeStyle от которого идет тепловая трубка.
Более того, в комплекте к данной плате идет еще и кулер для рассеивания тепла с радиатора и выбрасывания оного за пределы корпуса:
Эффективность подобного решения неоспорима, — температура держится в районе 35 градусов после разгона даже при самых ярых нагрузках.. И это не может не радовать.
Ну и пару слов о производителях
Честно, я всегда пользуюсь ASUS’ом и эти платы меня пока еще подводили. На работе бывали всякие разновидности фирм и разные дешевые\дорогие модели, но что-то как-то у других, честно, всё не то. Либо драйвера, либо поддержка, либо биос, либо прочие странности. Да, конечно, может это дело привычки и предпочтений, но.. В общем моё дело сказать, а уж какую фирму выбрать всегда решать Вам.
Надеюсь, что эта статья Вам хоть как-то пригодилась, хотя изначально я планировал её просто как хвалебный отзыв о понравившемся мне устройстве на базе которого весьма давно живет моя домашняя машинка.
Как и всегда, буду рад любым комментариям или вопросам.
Количество линий питания и фаз
В современных платах количество фаз не всегда равно количеству линий и по спецификации в большинстве случаев невозможно определить их число. Так работает маркетинг и производители часто указывают количество виртуальных фаз. Например, если производитель пишет, что в материнской плате используется 22-фазная схема питания, то фактически их количество составляет 10 с удвоителями/делителями на CPU и 1 фаза с удвоителем/делителем на SoC. Опять обман! Зачастую такая компоновка никак не влияет на качество питания, главное — компонентная база.
Компонентная база — это не цель данной статьи, поэтому подробно останавливаться не будем.
Количество линий питания в дорогих и дешёвых платах может быть равно друг другу, но это не значит, что они будут технически одинаковыми. Одной из причин будут являться мосфеты, которые используются в материнских платах — они рассчитаны на разный ток, и поэтому дешёвая модель со старшими процессорами будет работать на пределе своих возможностей, в то время как плата более высокого сегмента работает не на всю мощность, что сказывается на положительном температурном режиме и возможность выдать качественное питание для процессора. Например, на материнских платах начального сегмента максимальный ток, на который рассчитан мосфет, может быть равен 46 А, а в более дорогих решениях — 100 А. Так, при 4 фазах для первого вида плат общий ток будет равен 184 А, а для второго вида — 400 А. Конечно, бывают и исключения, но если такие будут встречаться, то обязательно на них посмотрим.
На изображении выше показана 20-фазная система питания с 20 мосфетами по 90 А каждый без удвоителей. В итоге нас встречает плата с общим током в 1800 А. На сегодняшний день ни один процессор не сможет воспользоваться всей мощностью такой материнской платы, а про будущие процессоры смысла говорить нет в связи с тем, что новые модели не смогут встать в старый сокет. Хотелось бы сказать, что такие платы не нужны, но на них зачастую более стабильное питание и значительно меньший нагрев мосфетов в связи с тем, что они не работают на своём пределе. Также стоит упомянуть, что мосфеты имеют зависимость количества отдаваемого тока от температуры и их значительный нагрев снижает данное значение.
Периферия
Что же ещё остаётся? Всё остальное. В данной категории находятся звуковая плата, количество портов для вентиляторов, наличие WIFI, скорость Ethernet – адаптер и др
Если в планах есть использование внешних звуковых карт и есть потребность в прослушивании музыки через стандартные разъемы, то обращайте внимание на то, какая звуковая плата установлена, есть ли ЦАП. Например, у Realtek чем выше серия звуковой карты, тем лучше звук на выходе
Количество портов зависит от необходимого количества вентиляторов, несмотря на это можно использовать специальные хабы или кабели для соединения нескольких вентиляторов в один порт. Стоит иметь в виду, что у порта есть ограничение по максимальному току и вентиляторы отличаются количеством оборотов и током потребления. С током потребления складываем значения между собой у нескольких вентиляторов, в конечном итоге сумма токов должна быть ниже значения тока на порт у материнской платы. Например, порт рассчитан на 1 А, вентиляторы — по 0,2 А, тем самым возможно подключить только 5 вентиляторов в одну линию или 4 вентилятора для подстраховки. Если 0,3 А, то только 3 вентилятора. Также желательно использовать одинаковые вентиляторы по току и количеству оборотов для полной синхронизации и получения необходимого акустического комфорта. Кроме того будут исключены проблемы при регулировке скорости вращения. WIFI модуль, а также скорость Ethernet выбирается исходя из необходимых предпочтений, а также от ограничений провайдера или роутера. Также на материнских платах по разному располагается подсветка, разъемы для нее, их количество, разъемы для датчиков температур и прочее. Выбор остаётся за потребителем.
Следует отметить, что предпочтений какому-либо производителю не будет. Каждый выбирает своего производителя сам.
Asus ROG Maximus XI Hero Wi-Fi
Технические характеристики
| Форм-фактор: | ATX |
| Socket: | Intel LGA 1151 v2 |
| Чипсет: | Intel Z390 |
| ОЗУ: | 4x DIMM, до 128 Гб, DDR4 4400 МГц |
| Multi-GPU: | поддержка CrossFire (AMD), поддержка SLI (NVIDIA) |
| Слоты расширения: | PCIe 3.0 x16 (16x/0x/4x, 8x/8x/4x) — 3 шт, PCIe 3.0 x1 — 3 шт |
| Подключение накопителей: | M.2 разъём — 2 шт, SATA3 (6Гбит/с) — 6 шт 1 разъём M.2 (Socket 3, M key, типоразмер 2242/2260/2280) для подключения SATA и PCIE 3.0 x4 SSD-накопителей, 1 разъём x M.2 (Socket 3, M key, типоразмер 2242/2260/2280/22110) для подключения PCIE 3.0 x4 SSD-накопителей, Охлаждение SSD M.2, Интегрированный RAID контроллер 0, 1, 5, 10 |
| Разъёмы на задней панели: | USB-C 3.2 Gen 2 — 1 шт, USB-A 3.2 Gen 2 — 2 шт, USB 3.2 Gen 1 — 3 шт, USB 2.0 — 2 шт |
| Коннекторы на плате: | Основной разъем питания — 24-контактный, Питание процессора — 8 + 8-контактное, USB 2.0 — 2 шт, USB 3.2 gen1 — 1 шт, USB-C 3.2 gen2 -1 шт, Разъемы питания кулеров — 8 шт |
| Интегрированное видео: | поддержка Intel UHD Graphics, поддержка нескольких выходов VGA: порты HDMI/DisplayPort HDMI с макс. разрешением 4096×2160 при 30 Гц DisplayPort с макс. разрешением 4096×2304 при 60 Гц |
| Интегрированное аудио: | ROG SupremeFX 8-канальный аудиокодек высокой чёткости, определение импеданса для переднего и заднего выходов на наушники, высококачественный стереофонический выходной сигнал SNR 120 дБ и входной сигнал SNR 113 дБ SupremeFX Shielding Technology ESS ES9023P поддерживает воспроизведение до 32 бит/192 кГц позолоченные гнёзда, оптический выходной порт S/PDIF на задней панели, Sonic Radar III, Sonic Studio III + Sonic Studio Link |
| Сетевые интерфейсы: | Intel Wireless-AC 9560 Wi-Fi 802.11 a/b/g/n/ac, поддерживающий2.4/5 ГГц Dual-Band, конфигурация 2×2, поддержка MU-MIMO Bluetooth 5.0, LAN (RJ-45) 1 Гбит/с, Кол-во LAN-портов — 1 шт, Контроллер Intel I219V |
Asus ROG Maximus XI Hero (Wi-Fi AC) является последней в линейке Hero популярных материнских плат Republic of Gamers. Конечно, Asus предлагает и другие линейки плат Code, Formula и Apex, которые на шаг впереди Hero. Нам кажется, что в этих более дорогих моделях не так много отличий, чтобы их выбирать. Небольшое увеличение в скорости, характеристиках или внешнем виде на дорогих платах, как правило, трудно оправдать. Эта модель — обновление чипсета предыдущей версии Maximus X Hero Wi-Fi на базе Z370, тоже неплохой платы.
В новую Z390 Hero добавили двухдиапазонный модуль Wi-Fi 5 (802.11ac) с поддержкой MU-MIMO и адаптер Bluetooth 5.0 (не беспроводная версия Asus ROG MAXIMUS XI HERO доступна на несколько долларов дешевле). Разгон и производительность остаются наилучшими в своей категории, на уровне с платами, которые стоят на треть больше. Maximum XI Hero почти идеальна для геймеров, потому что оснащена надёжной 10-фазной подсистемой питания процессора с радиаторами пассивного охлаждения, обладает продвинутой оверклокерской функциональностью и отличается высококачественной звуковой подсистемой на базе топового чипа SupremeFX с дополнительным усилителем для наушников и качественным ЦАП Hi-Fi-уровня.
Охлаждение зоны питания материнских плат
В материнских платах используют различные радиаторы. Кроме этого, в чипсетах z590, а конкретнее у ASRock, могут использоваться вентиляторы на радиаторах в зоне питания. Хотелось бы, конечно, сказать, что не стоит брать материнские платы с вентиляторами на зоне VRM в связи с тем, что они обычно высокооборотные, создают достаточно неприятный звук и тем самым влияют на акустический комфорт. Да, они помогают уменьшить температуру зоны питания при больших нагрузках; да, они могут вращаться не всегда, поэтому выбирать такую плату или нет — каждый решит для себя сам.
К примеру, у z590 Taichi один вентилятор установлен под кожухом, а другой устанавливается дополнительно, если есть необходимость в дополнительном охлаждении.
На текущий момент существует достаточное количество материнских плат с хорошими радиаторами на зоне питания, которым достаточно обычного движения воздуха в системном блоке для охлаждения VRM.
Зона питания может включать в себя радиаторы для охлаждения, а может и нет

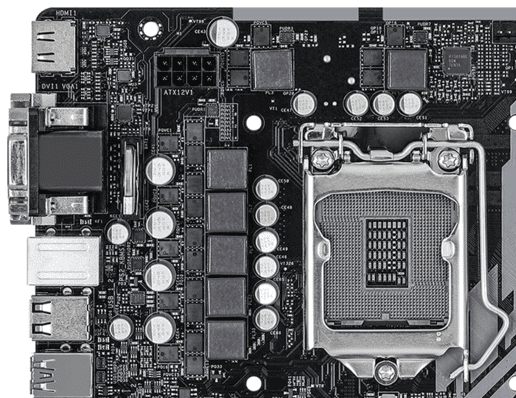

Отсутствие радиаторов часто встречается в платах низкого ценового сегмента, при этом не важно какой чипсет, будь то H510 или Z590. Это не особо критично, когда мы говорим не про флагманские процессоры от Intel, а, например, про процессоры с 2 — 4 ядрами.
Стоит немного остановиться на радиаторах в связи с тем, что их исполнение бывает достаточно разным, к примеру, обработанный алюминиевый «брусок» или же несколько тонких алюминиевых пластин стоящих в ряд. Также в радиаторах может использоваться тепловая трубка, особенно когда идёт речь о флагманских решениях. Как же выбрать материнскую плату, используя только внешний вид? Качество охлаждения зоны питания не в последнюю очередь зависит от площади радиатора. Ориентироваться при подборе следует следующим образом.
На первое место ставим радиаторы с несколькими плоскими пластинами, плотно расположенными друг к другу с тепловой трубкой.
На следующем месте расположится алюминиевый «брусок» с тепловой трубкой.
Трубка между радиаторами есть, компоновка достаточно плотная, но обратите внимание на расстояние между боковым и верхним радиатором, и между ними виднеется никелированная трубка.
Дальше следует несколько плоских пластин, плотно расположенных друг к другу.
Дальше алюминиевые бруски.
Замыкать наш список будет VRM без радиаторов.
Стоит отметить, что группировка радиаторов условная и она влияет на конечную стоимость материнской платы, поэтому более хороший радиатор не всегда будет оптимальным выбором по стоимости и полученному результату охлаждения зоны VRM.
