Плата в работе
ASUS X79-DELUXE весьма чутко реагирует на применение заданных параметров, оперативно активируя работоспособные настройки. Чтобы попасть в UEFI, можно не утруждать себя кликаньем клавиш «F1» или «Del» и нажать кнопку DirectKey, распаянную на РСВ.
Нагрев радиаторов силовых элементов и чипсета весьма скромный – температура СО процессорного VRM достигала лишь 45–47 °С в тяжелых тестах (форсированный режим), чипсета – и того меньше, 40 °С (Т воздуха в помещении – 20 °С). Данные получены с использованием бесконтактного инфракрасного термометра.
Возможности разгона у рассматриваемой модели серьезны:
Чтобы заставить процессор функционировать на более высокой частоте, нужно поднимать рабочее напряжение, используя более продвинутые системы охлаждения. Интересно, что производитель в маркетинговых проспектах заявляет о возможности форсировать CPU до 4,8 ГГц и выше, однако помните: разгон – лотерея, и в каждом отдельно взятом случае зависит от многих факторов.
Плата корректно работает и с повышающими опорными делителями:
Мы намеренно не стали существенно снижать итоговую частоту, ведь одно без другого часто лишено смысла.
Дизайн и особенности компоновки

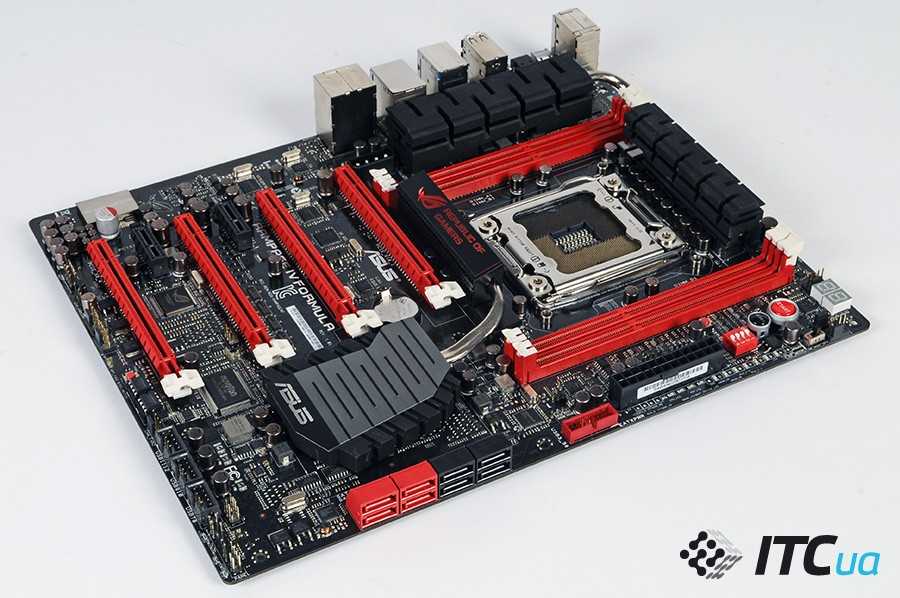

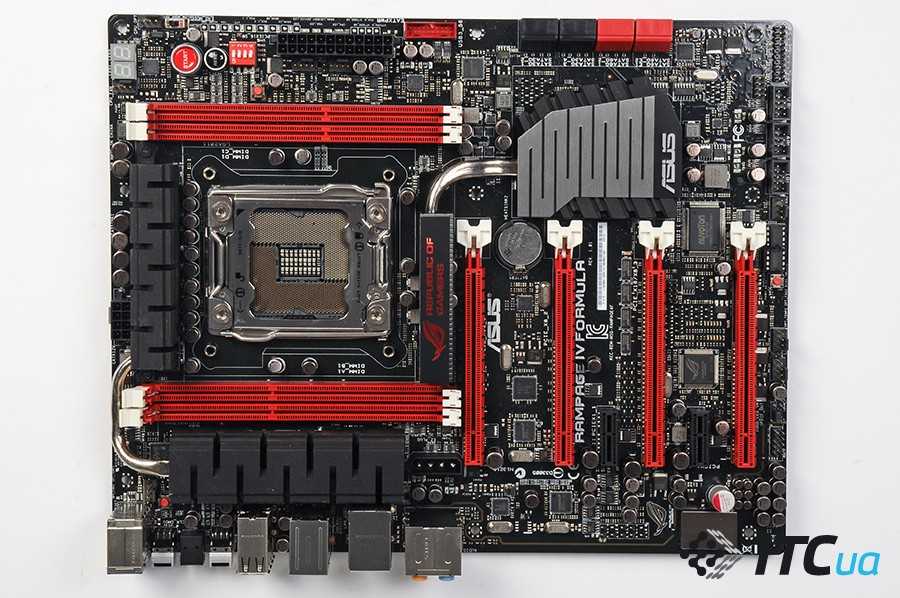

Плата Rampage IV Formula выполнена в форм-факторе ATX и в отличии от некоторых топовых решений поместится в любом полноразмерном системном блоке. Характерные черный текстолит и красные слоты отлично гармонируют друг с другом.

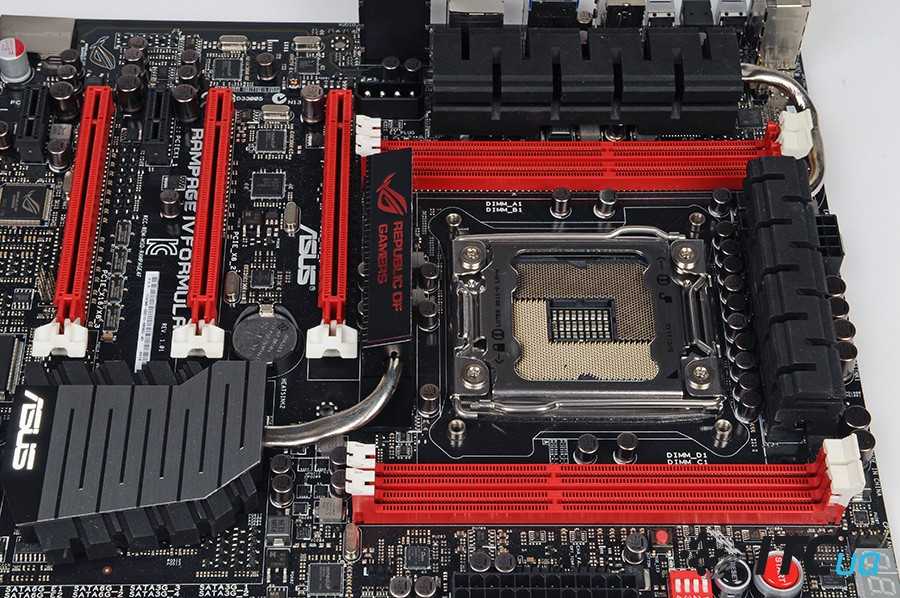

Одна из первых вещей, на которые обращаешь внимание – наличие на этой модели всего четырех слотов для оперативной памяти (хотя вряд ли для кого-то это будет критично). Пожалуй, такое решение продиктовано желанием разместить побольше функциональных элементов на обычной РСВ, в результате зона вокруг процессорного разъема получилась немного зажатой
Для подключения 12-вольтовой линии питания используется всего один восьмиштырьковый разъем. Процессорный VRM охлаждается массивным спаренным радиатором.
Тепло от чипсета помимо основного рассеивается также дополнительным радиатором, расположенным между слотами PCI-Express и разъемом LGA2011.
Не самое удачное решение, поскольку оно несколько усложняет извлечение графических адаптеров и установку массивных систем охлаждения.

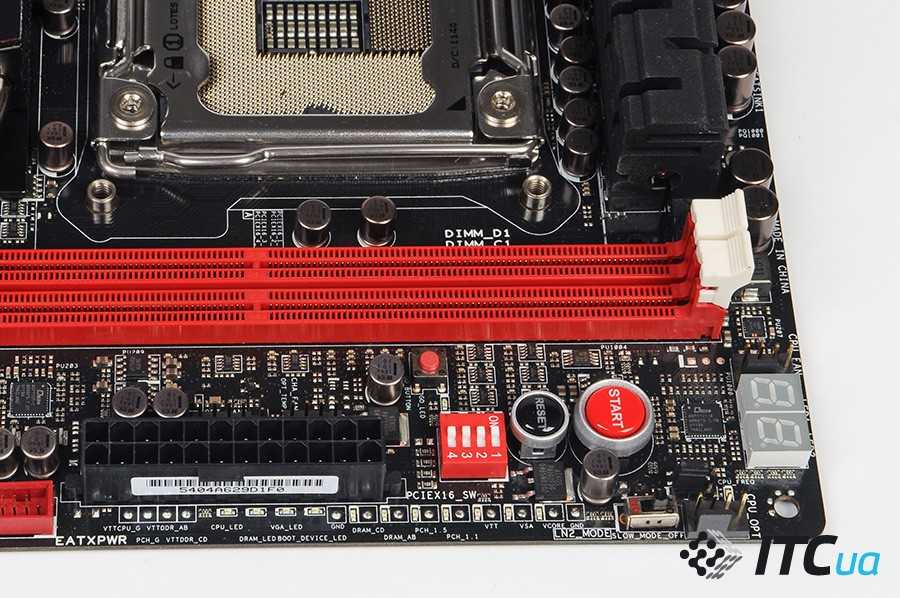

В верхнем правом углу находится «зона управления», представленная кнопками Power, Reset, POST-индикатором, переключателями экстремального режима работы платы (пригодится экспериментирующим с жидким азотом) и конфигуратором полноразмерных слотов PCI-Express. Рядом – точки для замера базовых питающих напряжений.

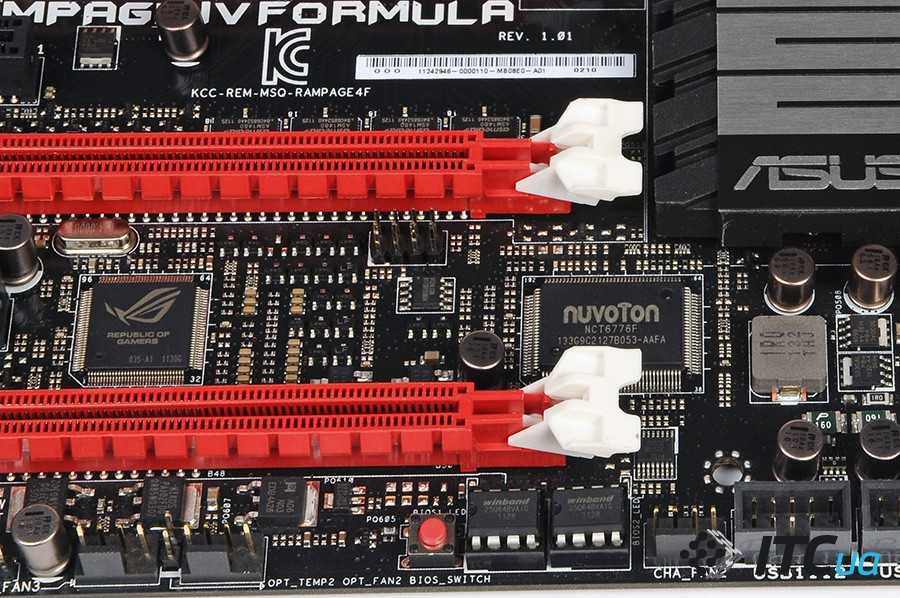

Один из примечательных элементов в нижней части платы – кнопка BIOS Switch, соседствующая с двумя микросхемами для хранения прошивки и позволяющая одним нажатием активировать необходимую, о чем дополнительно сигнализируют светодиоды.

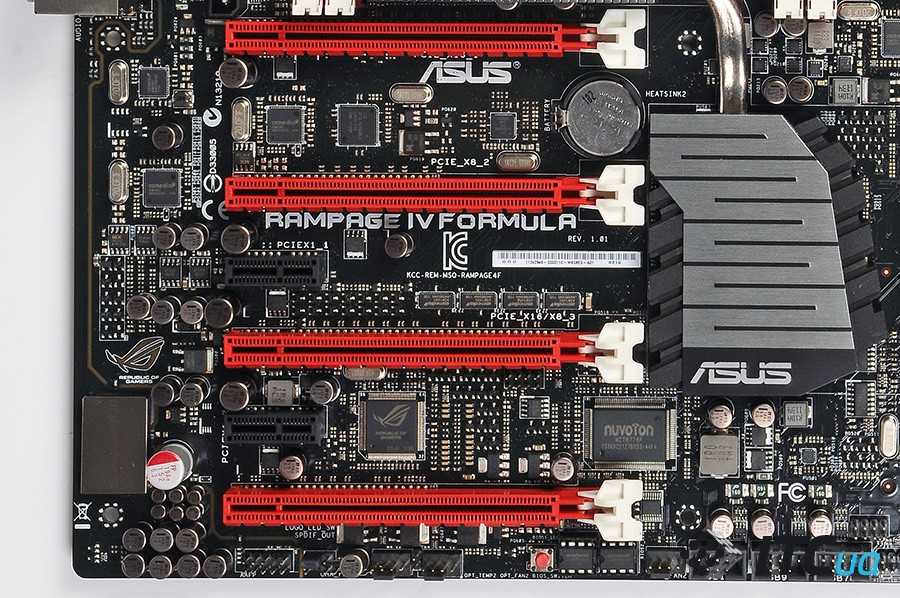

Конфигурация слотов PCI-Express х16 оптимизирована для сбора четырехадаптерных конфигураций CrossFireX или SLI. Для дополниительных плат расширения имеется пара разъемов PCI-E x1.
Возле аудиоразъемов имеется коннектор питания (Molex), обеспечивающий дополнительную стабильность мощных видеокарт в разгоне и мульти-конфигурациях. Доступные режимы работы полноразмерных слотов – x16/x16+x16 (через один)/х16+х8+х16/х16+х8+х8+х8.
На Rampage IV Formula распаяно восемь SATA-портов: четыре SATA 6 Гб/с и два трехгигабитовых реализованы силами южного моста Intel X79, еще два SATA 6 Гб/с – контроллера ASM1061.

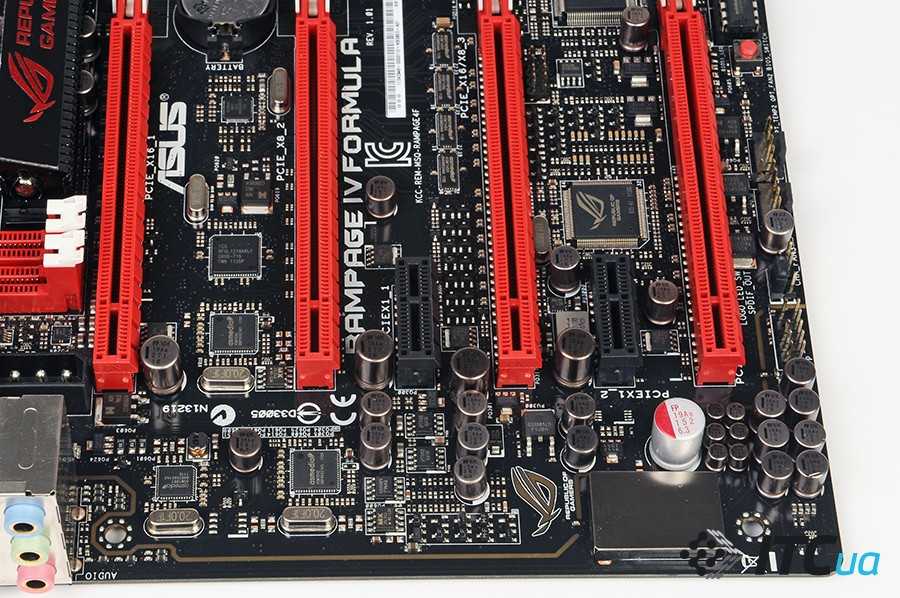

Рассматриваемая плата может похвастать весьма качественной аудиоподсистемой – SupremeFX III.
Обратите внимание на серебристый конденсатор, особо выделяющийся в этом районе РСВ – это высокоемкий твердотельный электролит, обеспечивающий максимальную фильтрацию помех по цепи питания звукового тракта. На заднюю панель платы выведены следующие разъемы:

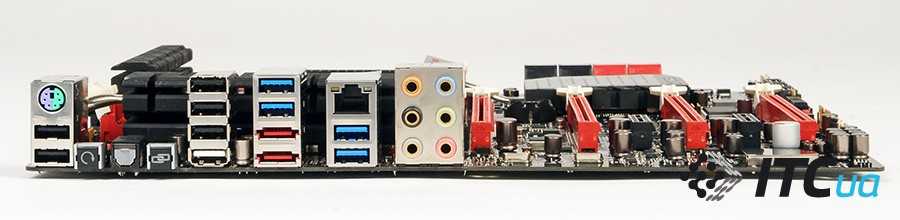

На заднюю панель платы выведены следующие разъемы:
— оптический S/PDIF и восемь разъемов аудиоджек
— кнопки ClearCMOS и ROG Connect
Процессор
| Производитель процессора |
На данный момент основными производителями процессоров являются Intel и AMD.
AMD
Сокет
Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.
AM3
Количество сокетов
Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.
1
Наличие встроенного процессора
Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.
нет
Название встроенного процессора
—
Максимальная частота шины FSB, МГц
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
HyperTransport
Минимальная частота шины FSB, МГц
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
HyperTransport
Поддержка Hyper-Threading
При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.
нет
Поддержка многоядерных процессоров
есть
Поддерживаемые процессоры
AMD PhenomII/AthlonII/Sempron 100 Series
Характеристики
| Основные характеристики | |
| Описание | Система охлаждения на основе тепловых трубок, Зарядка USB устройств (iPod, iPhone и т.д.), Зарядка USB устройств при выключенном компьютере, Используется 100% конденсаторов с твердым полимером, Автоматический разгон, Диагностическая индикация, Технология ускорения USB 3.0, Кэширование данных на SSD |
| Производитель | ASUS |
| Модель | P9X79 DELUXEнайти похожую мат.плату |
| Тип оборудования | Материнская плата для настольного ПК |
| Назначение | Настольный ПК |
| Чипсет мат. Платы | Intel X79характеристики чипсета |
| Гнездо процессора | Socket LGA2011 Narrow ILM |
| Формат платы | ATX (305 x 244 мм) |
| Поддержка ОС | Windows 8, Windows 7, Windows Vista, Windows XP x64, Windows XP, Windows MCE 2005 |
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Core i7-3xxx, Core i7-4xxx, Xeon E5-16xx, Xeon E5-26xx, Xeon E5-16xx v2, Xeon E5-26xx v2 |
| Поддержка ядер процессоров | Ivy Bridge-EP, Ivy Bridge-E, Sandy Bridge-E, Sandy Bridge-EP |
| Частота шины | 5000 МГц |
| Поддержка Hyper Threading | Да |
| Поддержка памяти | |
| Тип поддерживаемой памяти | LV DDR3, DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество разъемов DDR3 | 8 (4х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP). |
| Максимальные поддерживаемые стандарты памяти | Зависит от процессора |
| Дисковая система | |
| RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств |
| SATA 6Gb/s | 6 каналов (2 канала Intel X79 + 2 канала ASMedia ASM1061 + 2 канала Marvell 88SE9128) с возможностью подключения 4х внутренних устройств и 2х внешних (Power eSATA) |
| SATA-II | 4 канала |
| Разъем для подключения FDD | Нет |
| Коммуникации | |
| Сеть | 2x 1 Гбит/с. сетевые контроллеры Intel 82579V + Realtek RTL8111E |
| Стандарты Wi-Fi | WiFi N (b/g/n) |
| Интегрированный Bluetooth | Bluetooth 3.0 + HS (интегрированный в плату контроллер с антенной на панели разъемов). |
| Интерфейс, разъемы и выходы | |
| Контроллер USB | 4 контроллера ASMedia ASM1042 |
| USB разъемы на задней панели | 6x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 |
| Порты | 2х Powered eSATA, 1x Wi-Fi антеннапорты |
| Клавиатура/мышь | USB |
| Слоты для установки плат расширения | |
| Количество разъемов PCI Express 16x | 4 слота 16x PCI-E 3.0 работают в режиме 16-16-0-8 или 16-8-8-8 |
| Количество разъемов PCI Express 1x | 2 слота 1x PCI-E 2.0 |
| Встроенная видеокарта | |
| Видео разъемы на задней панели | Нет |
| Поддержка SLI | Да, tri-SLI |
| Поддержка CrossFire | Да |
| Встроенная звуковая карта | |
| Звук | 8-канальный HDA кодек Realtek ALC898 |
| AC-3/DTS Encoder | DTS Connect |
| Аудио разъемы на задней панели | 1x оптический S/PDIF-out, Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out |
| Охлаждение | |
| Охлаждение | Пассивное охлаждение |
| Технологии уменьшения шума охлаждающей системы | ASUS Fan Xpert+ |
| Питание | |
| Требования к блоку питания | Поддерживаются только 24+8 pin, 24+4 pin блоки питания.совместимые БП |
| Технология энергосбережения | Energy Processing Unit (EPU) |
| Прочие характеристики | |
| BIOS | EFI AMI BIOS, 64 Мб |
| Прочее | Кнопки Power, RESET на платевид кнопок и индикаторов |
| Внешние источники информации | |
| Горячая линия производителя | (495) 231-19-99 — в Москве; 8-800-100-27-87 — бесплатный звонок из любого региона России. Пн — пт: с 09:00 до 18:00 |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 35 x 27 x 8.3 см |
| Вес брутто (измерено в НИКСе) | 2.172 кг |
Итоги
Материнская плата ASUS X79-DELUXE – воплощение эволюционного развития удачной модели P9X79-DELUXE. Производитель пошел гораздо дальше изменения расцветки текстолита и радиаторов. В рассматриваемом продукте используются усовершенствованная силовая подсистема, обновленные модуль беспроводной связи и звуковой кодек. Только этого достаточно, чтобы отдать предпочтение новинке во время выбора платы для платформы LGA2011, особенно если учесть, что стоимость модели примерно соответствует таковой для предшественницы (~$400). На инженерном уровне также есть несколько отличий, не заметных рядовому пользователю – мы упоминали их в тексте.
X79-DELUXE полностью соответствует общепринятому представлению «новее – значит лучше» и, признаться, местами даже превзошла наши ожидания. Рассматриваемая плата весьма функциональна, грамотно скомпонована и позволяет точно настроить режим работы ПК под свои нужды. Результаты разгона на высоте. Свежий дизайн порадует эстетов. Все это – более чем достаточные аргументы при покупке.
— Усовершенствованные силовая, звуковая подсистемы и модуль беспроводной связи
— Возможности настройки системы и результаты разгона
— Комплект поставки
— Нет
Устройство для тестирования предоставлено компанией ASUS, www.asus.ua
| ASUS X79-DELUXEУведомить о появлении в продаже | |
| Разъем CPU | Socket 2011 |
| Чипсет | Intel X79 |
| Охлаждение чипсета | Радиатор(тепловая трубка) |
| Охлаждение VRM | Радиатор(тепловая трубка) |
| Встроенное видео | — |
| PCI | — |
| PCI Express x4 | — |
| PCI Express x1 | 2 |
| Графич. интерфейс | 4xPCI Express x16 3.0 (x16/x16, x16/x8/x8, x8/x8/x8/x4) |
| DIMM | 8xDDR3 DIMM 2800 MHz до 64 ГБ |
| IDE (Parallel ATA) (чипсет/доп. контроллер) | — |
| Serial ATA (чипсет/доп. контроллер) | 4/- |
| SATA Revision 3.0 (чипсет/доп. контроллер) | 2/8 |
| Основные разъёмы питания | 24+8 |
| Дополнительное питание | — |
| FAN | 6 |
| S/PDIF | 1xS/PDIF out |
| Aудиокодек | Realtek ALC1150 (7.1) |
| Ethernet | Realtek 8111GR GbE, Intel 82579V GbE |
| SATA | — |
| SATA Revision 3.0 | Marvell PCIe 9230, ASMedia ASM1061 |
| PATA | — |
| IEEE 1394 (FireWire) | — |
| USB 3.0 | ASMedia ASM1042 |
| LAN | 2 |
| eSATA Rev. 2.0 | — |
| eSATA Rev. 3.0 | 2 |
| Audio | 5 |
| S/PDIF-Out (Coaxial/Optical) | -/1 |
| Thunderbolt | — |
| Выходы для монитора | — |
| USB 1.1/2.0 | 4/4(8 портов)/- |
| USB 3.0 | 6/1(2 порта)/- |
| IEEE 1394 (FireWire) | — |
| COM | — |
| Game/MIDI | — |
| LPT | — |
| IDE | — |
| SATA интерфейсный/питание, устройств | 10/- |
| Форм-фактор | ATX, 305×244 мм |
| Поддержка двух и более видеокарт | NVIDIA 3-Way SLI и AMD Quad-GPU CrossFireX |
| Поддержка RAID | 0,1,5,10 |
| Адаптер Wi-Fi | Wi-Fi 802.11a/b/g/n/ac 2,4/5 GHz |
| Поддержка UEFI | + |
| Разное | Bluetooth 4.0, двухдиапозонная антена Wi-Fi, DIGI+ Power Control |
