Настраиваем БИОС Гигабайт

Первое, с чего стоит начать процесс настройки – вход в режим низкоуровневого управления платой. На современных «материнках» указанного производителя за вход в БИОС отвечает клавиша Del. Её следует нажимать в момент после включения компьютера и появления заставки.

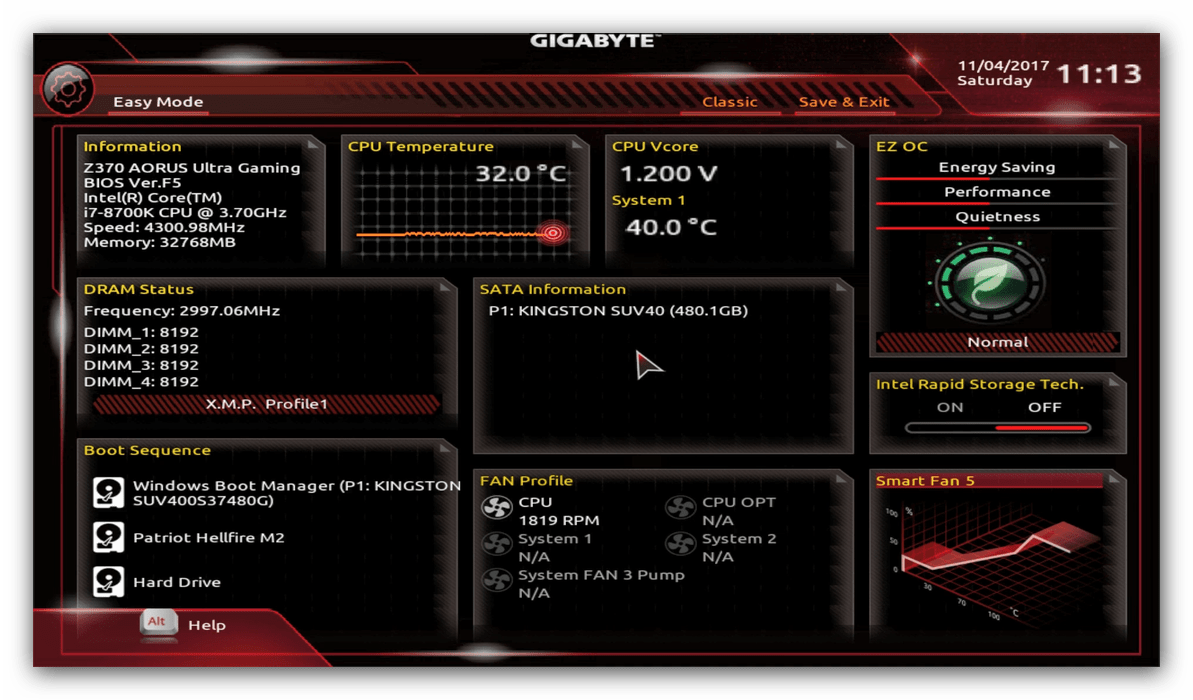

После загрузки в BIOS вы можете наблюдать следующую картину.

Как видите, производитель использует UEFI, как более безопасный и удобный для пользователя вариант. Вся инструкция далее будет ориентирована именно на UEFI-вариант.

Настройки RAM

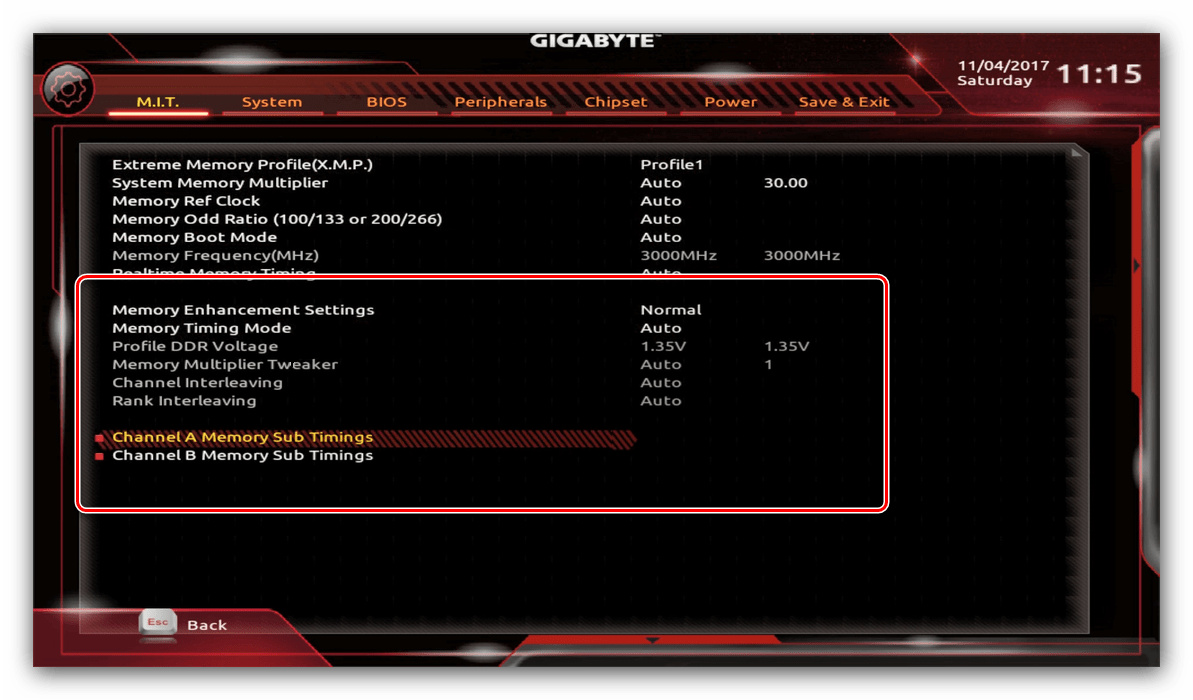

Первое, что нужно сконфигурировать в параметрах БИОСа – тайминги оперативной памяти. Из-за неправильно установленных настроек компьютер может работать некорректно поэтому внимательно следуйте инструкции далее:

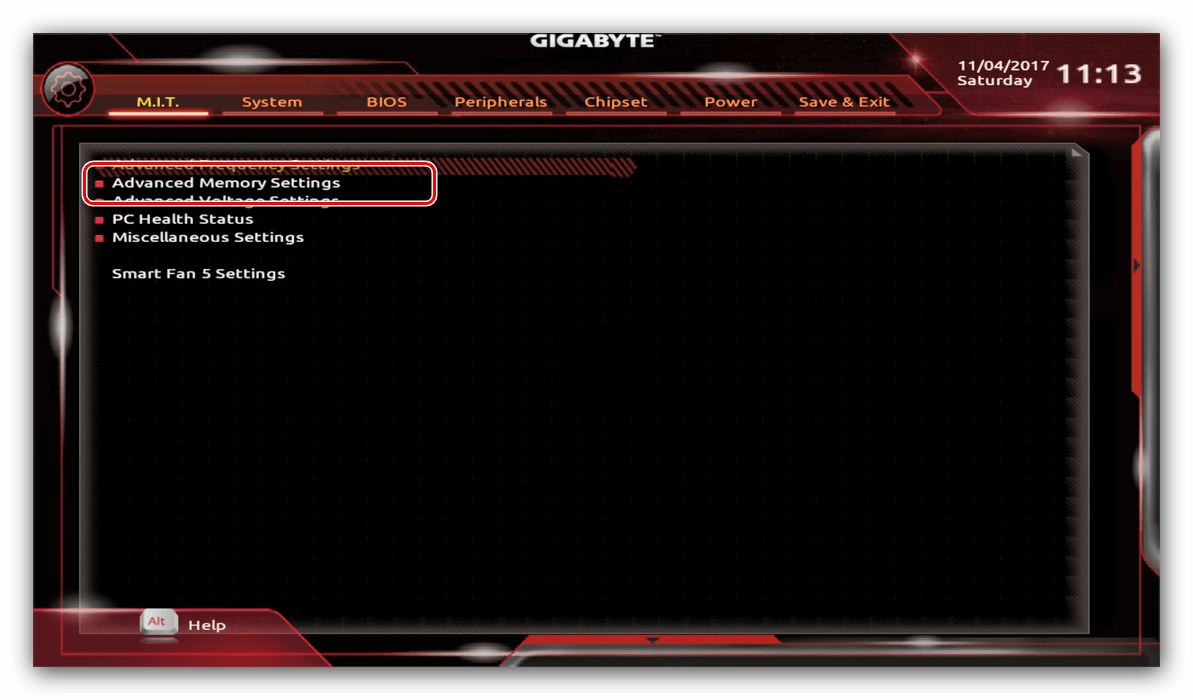

1. Из главного меню перейдите к параметру «Advanced Memory Settings», расположенному на вкладке «M.I.T».

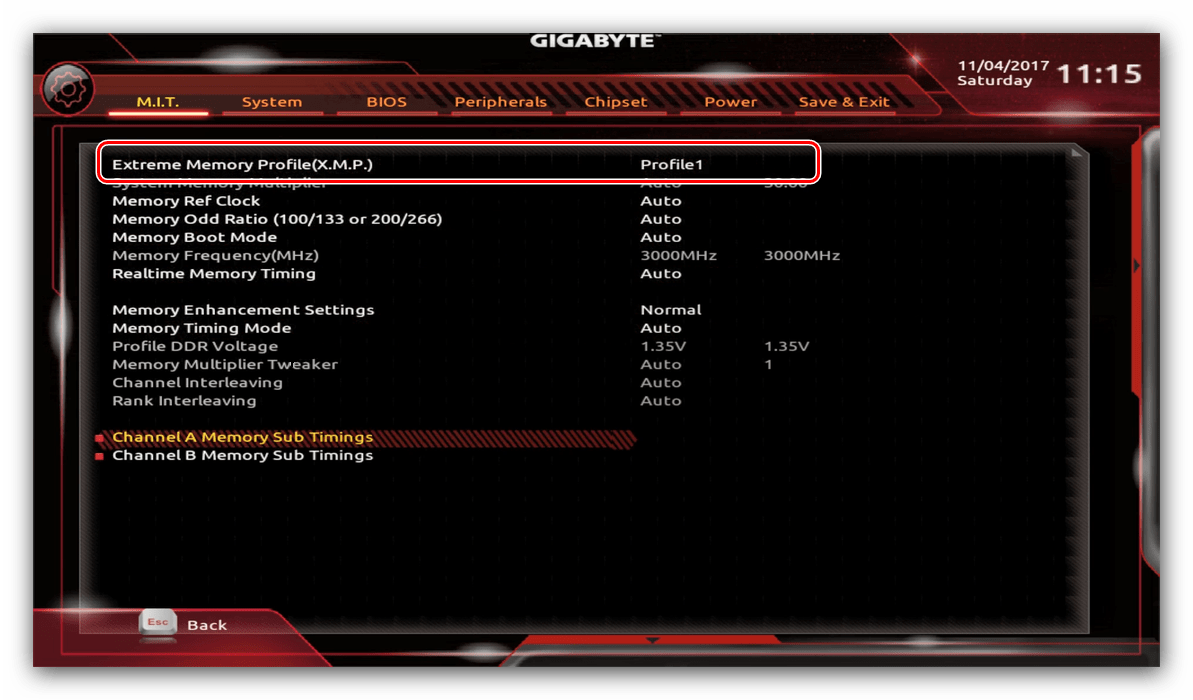

В нём перейдите к опции «Extreme Memory Profile (X.M.P.)».

«Profile1»«Profile2»

Параметры GPU

Через UEFI BIOS плат Gigabyte можно настроить работу компьютера с видеоадаптерами. Для этого перейдите на вкладку «Peripherals».

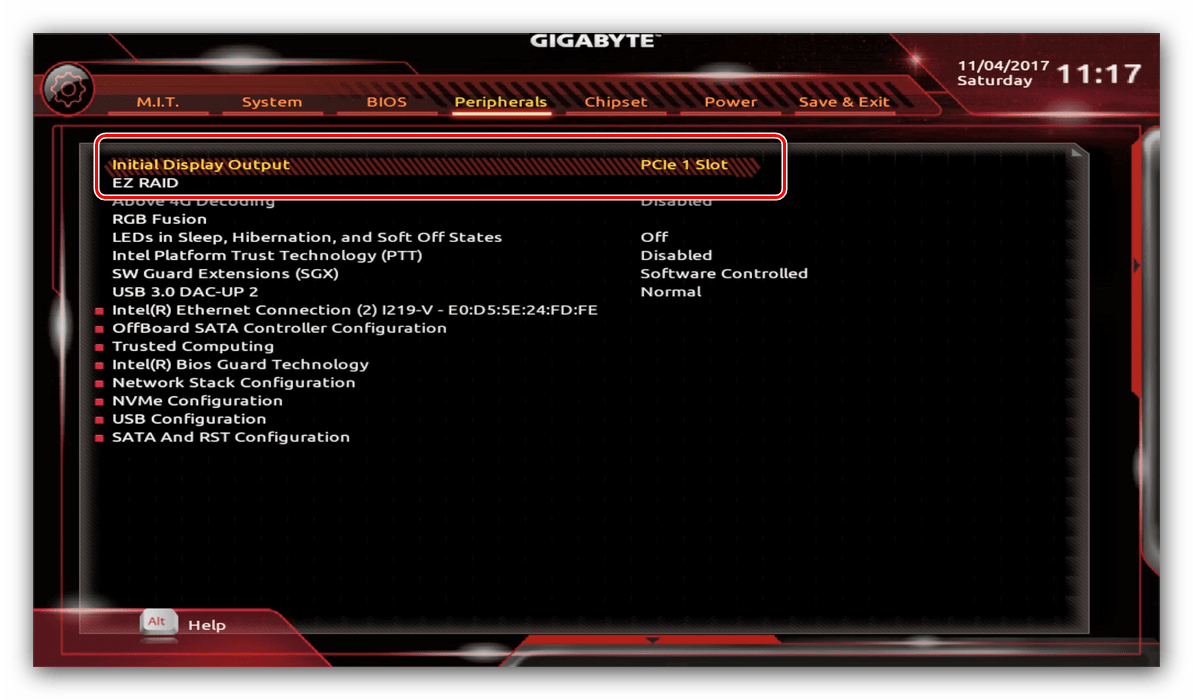

Самой важной опцией здесь является «Initial Display Output», позволяющая установить основной используемый графический процессор. Если на компьютере на момент настройки нет выделенного GPU, следует выбрать вариант «IGFX»

Для выбора дискретной видеокарты установите «PCIe 1 Slot» или «PCIe 2 Slot», зависит от порта, к которому подключен внешний графический адаптер.

Настройка вращения кулеров

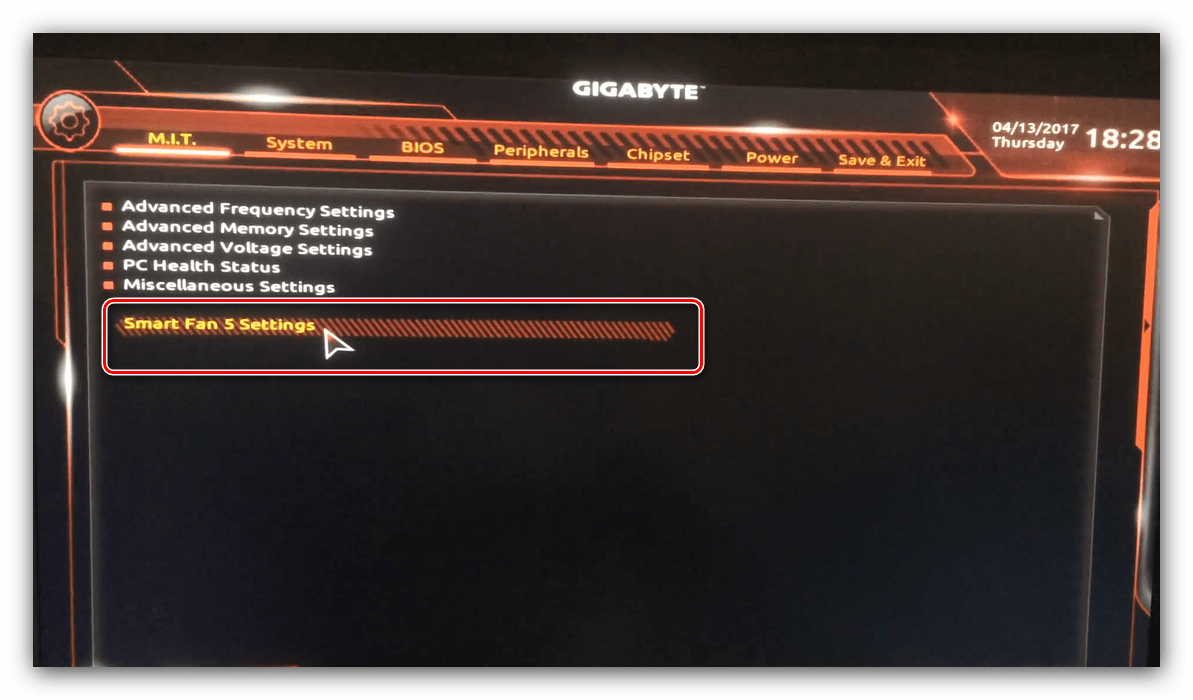

1. Нелишним также будет сконфигурировать скорость вращения системных вентиляторов. Для этого перейдите воспользуйтесь опцией «Smart Fan 5».

В зависимости от количества установленных на плате кулеров в меню «Monitor» будет доступно управление ими.
Скорости вращения каждого из них стоит установить в положение «Normal» – это обеспечит автоматический режим работы в зависимости от нагрузки.
Можно также настроить режим работы кулера вручную (вариант «Manual») или выбрать минимально шумный, но обеспечивающий наихудшее охлаждение (параметр «Silent»).

Оповещения о перегреве

Также в платы рассматриваемого производителя встроено средство защиты компонентов компьютера от перегрева: при достижении порогового значения температуры пользователь получит оповещение о необходимости выключения машины. Настроить отображение этих уведомлений можно в разделе «Smart Fan 5», упомянутом на предыдущем этапе.

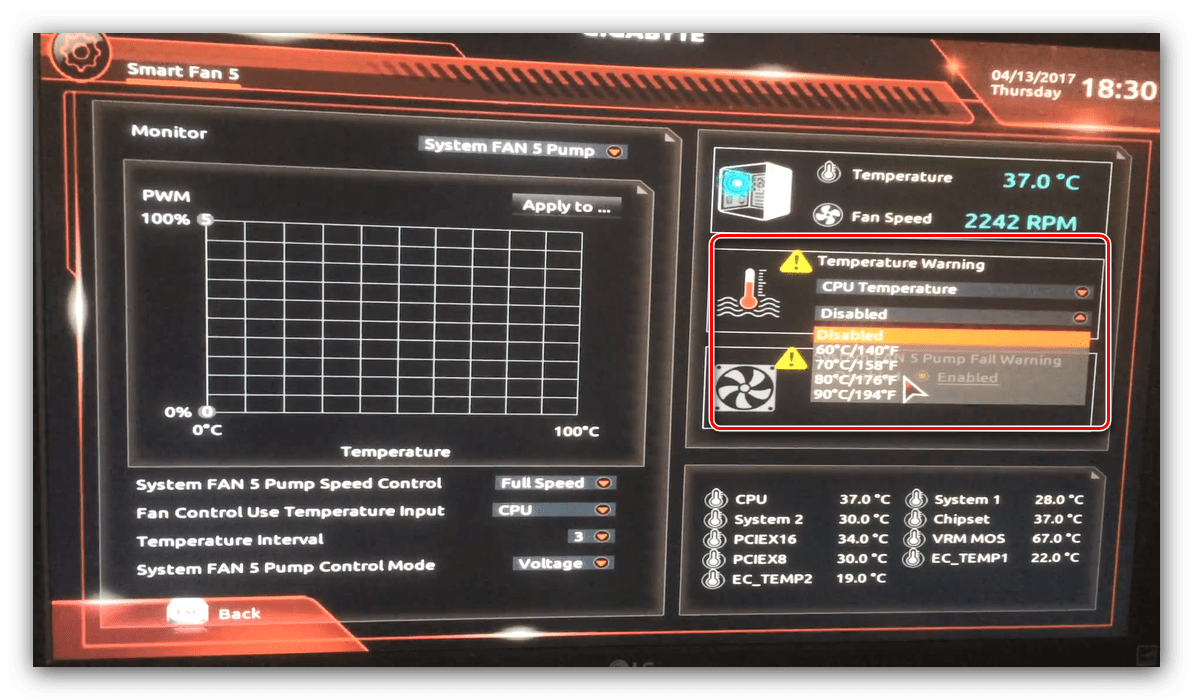

1. Нужные нам опции расположены в блоке «Temperature Warning». Здесь потребуется вручную определить максимально допустимое значение температуры процессора. Для CPU с низким тепловыделением достаточно выбрать значение в 70 °C, а если TDP у процессора высокий, то 90 °C.

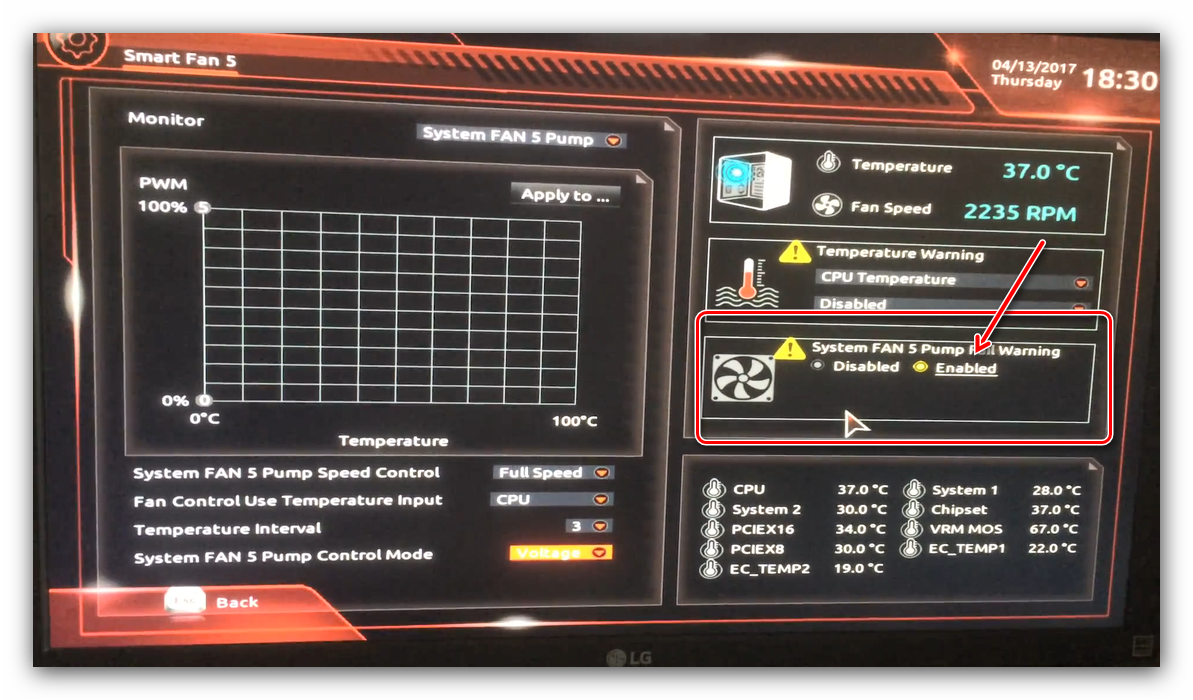

По желанию можно также настроить оповещение о неполадках с кулером процессора – для этого в блоке «System FAN 5 Pump Fail Warning» отметьте вариант «Enabled».

Настройки загрузки

Последние важные параметры, которые следует настроить – приоритет загрузки и включение режима AHCI.

1. Зайдите в раздел «BIOS Features» и воспользуйтесь опцией «Boot Option Priorities».

Здесь выберите нужный загрузочный носитель. Доступны как обычные жесткие диски, так и твердотельные накопители. Также можно выбрать флешку или оптический диск.

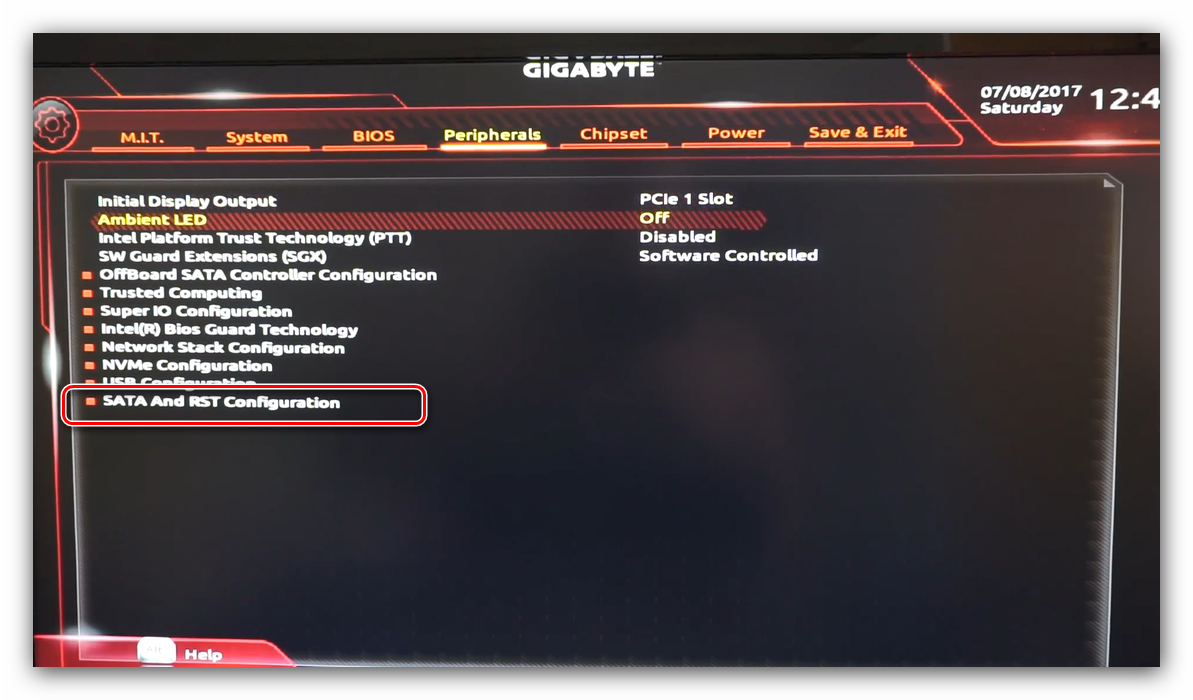

Режим AHCI, необходимый для современных HDD и SSD, включается на вкладке «Peripherals», в разделах «SATA and RST Configuration» – «SATA Mode Selection».

Сохранение настроек

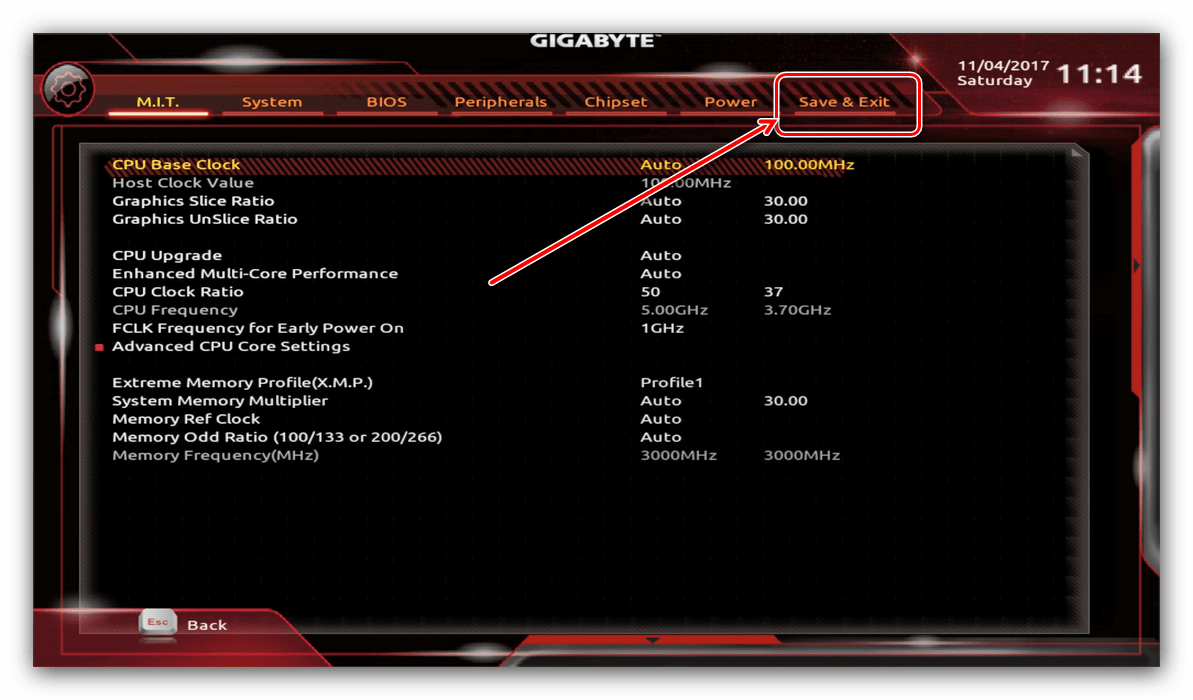

1. Для сохранения введённых параметров воспользуйтесь закладкой «Save & Exit».

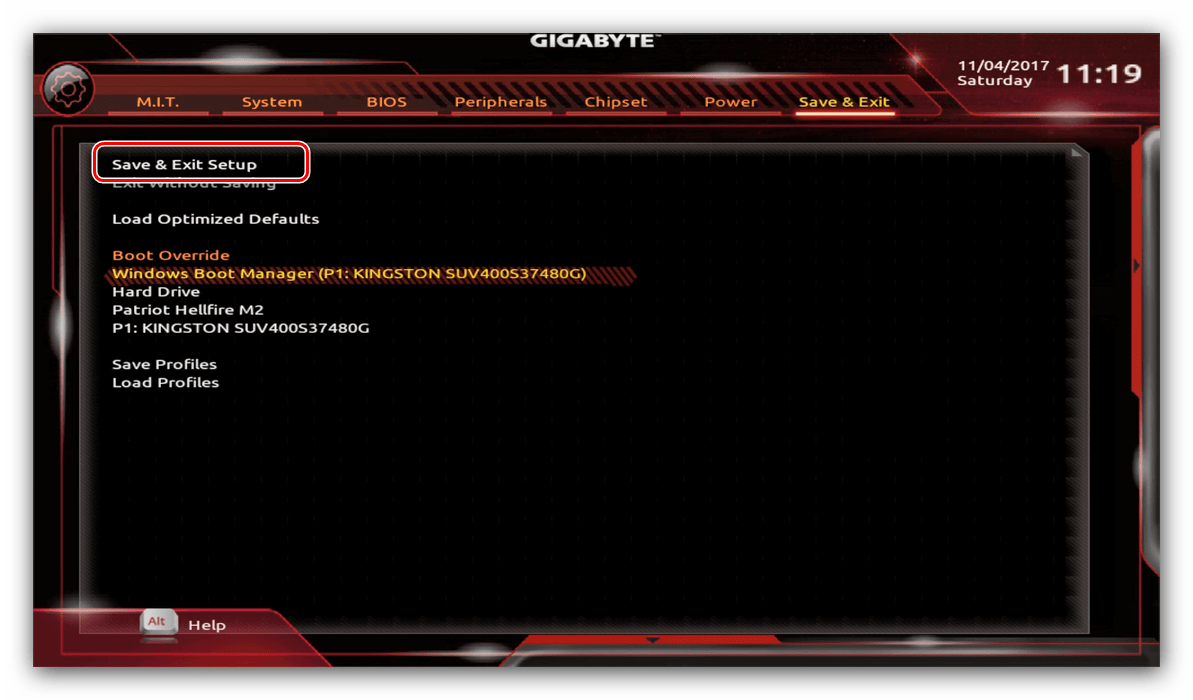

Сохранение параметров происходит после нажатия на пункт «Save & Exit Setup».

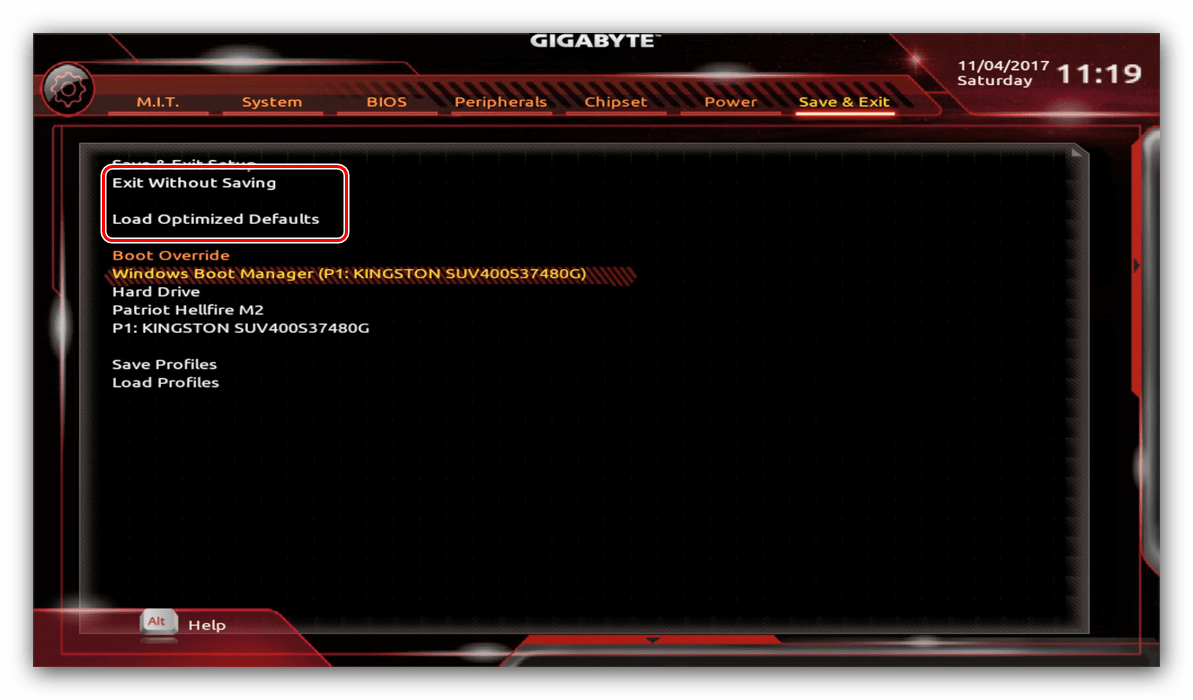

Также можно выйти без сохранения (если не уверены, что ввели всё правильно), используйте опцию «Exit Without Saving», или сбросить настройки БИОС к заводским, за что отвечает вариант «Load Optimized Defaults».

Таким образом мы закончили настройку основных параметров BIOS на материнской плате Gigabyte.

Источник

2014 год

Socket FM2+ (FM2b, FM2r2) — это процессорный разъём, используемый APU Kaveri и APU Godavari (на базе микроархитектуры Steamroller)

Процессорное гнездо Socket FM2+ совместимо как с существующими APU поколений Trinity и Richland, так и с Kaveri и Godavari (поставки Kaveri в настольном сегменте начались в начале 2014 г., а в мобильном секторе – в 2014 году).

Перспективные APU под кодовым именем Carrizo тоже поддерживаются FM2+.

Socket AM1 — торговая марка разъёма процессора Socket FS1b компании AMD, выпущенного в апреле 2014 года для настольных SoC в нижнем ценовом сегменте.

Первые совместимые процессоры AMD, спроектированные как APU, представляют собой 4 микросхемы в семействе Kabini микроархитектуры Jaguar, выпущенные на рынок под названиями Athlon и Sempron и анонсированные 9 апреля 2014.

Хотя мобильные процессоры AMD доступны в одном 722-контактном корпусе Socket FS1, но нет официальной информации о совместимости этих процессоров с Socket AM1.

Процессоры Ryzen для Socket AM4

2019 год

Socket sTRX4 (или Socket SP3r3) – разъем для настольных высокопроизводительных процессоров AMD Ryzen Threadripper архитектуры Zen 2 (третьего поколения Threadripper, кодовое название Castle Peak). Сокет вышел в ноябре 2019 года.

Сокет выполнен в формате LGA. То есть, в нем расположены пружинные контакты, к которым прижимается устанавливаемый процессор. Количество контактов в разъеме — 4094.

Сокет пришел на смену разъему TR4, похож с ним по размерам и внешне, имеет такое-же количество контактов, однако, они не совместимы. То есть, процессоры для сокета TR4 не могут устанавливаться в Socket sTRX4 и наоборот.

ASRock Fatal1ty Z270

Компоновка на плате довольно плотная. Но чтобы элементы не грели друг друга, установлены радиаторы. Пассивного охлаждения тут хватает.

Работает модель с процессорами LGA1151 семейств Skylake-S и Kaby Lake-S. Как ясно из названия, на платформе установлен чипсет Z270 Express. На плату можно установить два модуля оперативной памяти DDR4 с максимальным объемом 32 Гб.

Эта модель из-за своих размеров также может содержать лишь одну видеокарту. Есть слот для SSD формата M.2. Интерфейсная панель занята 6 портами USB 3.0, одним Thunderbolt. Все остальные разъемы установлены по стандарту.

Процессоры Phenom II для Socket AM3

2012 год

Socket FM2 был представлен в 2012 г., всего через год после Socket FM1. Хотя Socket FM2 является развитием сокета FM1, он не имеет обратной совместимости с ним.

Socket FM2 — процессорный разъём для гибридных процессоров (APU) фирмы AMD с архитектурой ядра Piledriver: Trinity и Richland, а также отмененных Komodo, Sepang и Terramar (MCM — многочиповый модуль). Конструктивно представляет собой ZIF-разъем c 904 контактами, который рассчитан на установку процессоров в корпусах типа PGA.

Процессоры Trinity имеют до 4 ядер, серверные чипы Komodo и Sepang — до 10, а Terramar — до 20 ядер.Однако объявлено о прекращении разработки Sepang и Terramar; интересно, что работы над данными решениями прекращены на достаточно поздней стадии, поскольку их анонс предполагался в 2012 году, вкупе с серверными платформами G2012 и C2012. Планы компании изменились, и теперь AMD готовит другие серверные CPU — Abu Dhabi, в состав которых входит до 16 ядер Piledriver.

Процессоры Sempron для AM2

Характеристики

1998 год

Super Socket 7 — модифицированный (в сторону максимального использования возможностей) вариант процессорного разъёма Socket 7. Своё название (а также механический конструктив и основные электрические показатели) получил в «наследство» от Socket 7. Возник в результате необходимости расширить возможностями новых процессоров, производства не-Intel, старого разъёма при максимальной совместимости с существующими платами, процессорами и производственными мощностями, в условиях патентного прессинга со стороны фирмы Intel.

В связи с запретом фирмы Intel использовать технологии (в том числе связанные с расширениями процессорных сигналов в шине), связанные с новым семейством процессоров Pentium II, компании-конкуренты были вынуждены использовать для своих новых процессоров разъём и устаревшую шину процессоров Pentium, что вызвало проблемы с внедрением новых технологий и негативно сказалось на положении на рынке производителей не-Intel процессоров (AMD и Cyrix в частности) для данных разъёмов.

Для решения сложившейся проблемной ситуации, шина была доработана для поддержки процессоров с тактовой частотой до 550 МГц, рабочая частота шины была увеличена с 66 до 100 МГц и выше (включая нестандартную частоту 75 и 83 МГц и множители), кэш-память 2-го уровня могла располагаться непосредственно в процессоре (на платформе Pentium кэш находился на материнской плате, или на более старых чипсетах, типа i430FX, — на небольшой плате, установленной в специальный разъём, англ. COAST). Также получил распространение графический порт AGP.

Впоследствии AMD перенесла свой новый процессор AMD K7 на шину EV6 платформы DEC Alpha, предназначенную для мощных компьютеров и небольших суперкомпьютеров, а Cyrix прекратила войну, после слияния с фирмой National Semiconductor (которая обладала кросс-лицензией на спорные технологии Intel). Теоретически, при замене BIOS это позволяло использовать на одинаковых материнских платах разные процессоры. Однако несовместимость контроллеров и дополнительного оборудования привели к развитию данных шин в разных направлениях. Доработанный разъём EV6 для процессоров K7 был переименован в Socket A, а улучшенный EV6 до EV7 стал применяться в первых 64-хразрядных процессорах DEC Alpha 21064/21164.

Рейтинг

Рейтинг материнских плат со встроенным процессором — дело субъективное. Тут все зависит от того, для каких целей покупатель выбирает тот или иной вариант. Но если составить более или менее сбалансированную пятерку, то она бы выглядела именно так:

1. ASUS ROG Strix Z270I Gaming.
2. ASRock Fatal1ty Z270.
3. ASUS J1900I-C.
4. ASRock D1800M.
5. ASUS AT4NM10T-I.

В начале списка находятся дорогие игровые платформы, которые были разработаны специально для геймерских систем. Поэтому они достаточно производительные и мощные.

Далее идут модели, которые относятся к бюджетному сегменту. Они имеют минимальный набор слотов, а сам процессор рассчитан на работу с офисными программами.

Лучшие процессоры на Socket AM3 и AM3+

Ниже приведена таблица со списком лучших процессоров для сокетов AM3 и AM3+. Все процессоры в списке отсортированы по уровню производительности, от мощных до более простых моделей. Для оценки уровня производительности использовались данные теста PassMark CPU Mark.

Еще раз отметим, что в данном списке приведены только самые мощные процессоры для сокетов AM3 и AM3+. Полный список всех процессоров на эту платформу можно посмотреть в отдельной статье.

2009 год

Socket AM3 (socket 941) — процессорное гнездо, разработанное фирмой AMD для ПК высокопроизводительного, мейнстримового и бюджетного сегментов. Является дальнейшим развитием Socket AM2, отличия заключаются в поддержке памяти DDR3 и в более высокой скорости работы шины HyperTransport. Первые процессоры, использующие данный разъём — AMD Phenom II X4 910, 810, 805 и AMD Phenom II X3 720 и 710, выпущенные 10 февраля 2009 года.

Процессоры AM3 полностью совместимы с процессорным гнездом Socket AM3+, в то время, как процессоры AM3+ совместимы с Socket AM3 только механически, совместная работа возможна только после перепрошивки BIOS.

В сокет AM3 невозможно установить процессоры AM2 и AM2+, поскольку в них отсутствует контроллер памяти DDR3. Обратная совместимость возможна, обычно требуется обновление BIOS до самой свежей версии.

2016 год

АМ4 — разъём процессора (сокет) для микропроцессоров от компании AMD с микроархитектурой Zen (бренд Ryzen) и последующих. Представлен в 2016 году. Разъём относится к типу PGA (pin grid array) и имеет 1331 контакт.

Он стал первым сокетом от AMD для материнских плат с поддержкой стандарта памяти DDR4 и единым разъёмом как для высокопроизводительных процессоров без интегрированного видеоядра (по аналогии с Socket AM3+), так и для недорогих процессоров и APU (ранее использовали различные сокеты серий AM / FM). Продукты AMD планируется реализовывать на АМ4, вместо ранее предполагавшегося сокета FM3.

Крепление на сокет AM4 систем процессорного охлаждения, таких как радиаторы и теплообменники СВО, стало частично несовместимым с предыдущими креплениями сокетов АМ2, АМ3, АМ3+, FM2 — стандартное крепление на защёлку-«качели» через пластиковые проставки совместимость не потеряло, но изменившееся расположение отверстий не позволит использовать системы охлаждения от предыдущих сокетов с креплением непосредственно к материнской плате. Также, существуют единичные модели материнских плат с совмещёнными отверстиями AM3/AM4.

Характеристики сокета:

• Поддерживает шину PCI-E 3.0. Суммарно, в зависимости от чипсета, доступно до 24 линий. Чипсет обеспечивает линии со скоростью PCIe 2.0 (х570 и Zen2 PCI Express 4.0 x16 1 ед)
• Поддерживается до 4 модулей памяти DDR4 SDRAM, со скоростями до 3200 МГц, организованные в два канала памяти
• Чипсеты для платформы поддерживают USB 3.0 и USB 3.1 gen 2 (5 и 10 Гбит/с), NVMe, SATA Express
