Amd radeon r9 280x vs msi r9 280x gaming: в чем разница?

Игровые тесты

Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS, разрешение во всех играх было установлено на 2560х1440 точек. Вручную отключены следующие параметры:

VSync (вертикальная синхронизация)

Все остальные настройки в играх были установлены на максимально возможные. Для наглядности, на графиках приведены результаты для других графических ускорителей.

Исходя из результатов, в данном разрешении MSI R9 390X GAMING 8G практически догоняет своего главного конкурента в лице GTX 980. Правда не так давно NVidia объявила о снижении цен на последнюю и сейчас наблюдается некий паритет по стоимости, что не идёт на пользу R9390X.

Внешний вид изделия

Для всех тех, кто недавно приобретал видеокарты данной компании, дизайн R9 390X GAMING 8G не станет сюрпризом. Здесь преобладает черная гамма с красными элементами, что присуще не только продукции MSI. В любом случае, такое оформление отлично впишется в большинство компьютерных конфигураций, особенно выигрышно будет смотреться в паре с материнской платой, кулером и БП той же расцветки.

Длина видеокарты не превышает 276 мм, что означает полную совместимость даже с бюджетными икомпактными корпусами. Все порты и разъемы снабжены красными заглушками. Приятным дополнением к общей стилистике станет и бэкплейт с драконом.

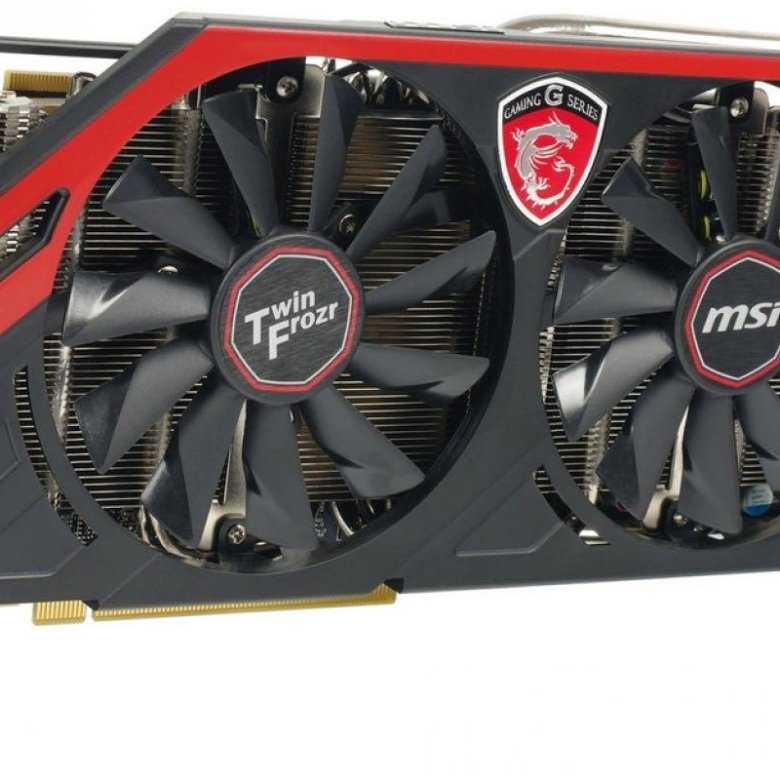

Отличительной чертой данной модели является альтернативная система охлаждения, которая вместе с печатной платой занимает 2,5 слота. По бокам отчетливо просвечиваютребра радиатора, что благотворно отразится на рассеивании тепла.

Интересной особенностью MSI R9 390X GAMING 8G является подсвечиваемое белым цветом лого, а чуть выше заметна часть пластины, которая задает ребро жесткости. Правее находятся два разъема для питания видеокарты, один на 8-pin и один на 6-pin. В паре с такой видеокартой рекомендуется использовать качественный блок питания мощностью от 650 Вт или выше.

Интерфейсная панель включает следующие разъемы: 2х DVI-D, HDMI, DisplayPort.

Тестирование на нагрев, разгон и энергопотребление

Температура окружающего воздуха в помещении во время тестов составляла 26 градусов Цельсия. В состоянии простоя видеокарта Sapphire Dual-X R9 280 OC продемонстрировала хорошие показатели тишины и малого нагрев. Температура графического ядра не поднималась выше 38 градусов Цельсия, скорость вращения вентиляторов системы охлаждения при этом находилась на уровне 1500 об/мин, что стоит признать комфортным на слух.

Все вверх дном перевернул эксперимент с нагрузкой. Штатная система охлаждения видеокарты Sapphire Dual-X R9 280 OC справилась и не позволила нагреваться графическому чипу выше 70 градусов. Но какой ценой! Скорость вращения вентиляторов при этом достигла внушительных 2800-2900 об/мин, что на слух было очень заметно, а сама видеокарта при этом заметно выделялась шумом из всей тестовой системы.

Разгон — это скорее везение, нежели закономерность. Но в случае с Sapphire Dual-X R9 280 OC нам удалось повысить частоту ядра до 1130 МГц, а частоту памяти до 6100 МГц. Стоит заметить, что в случае разгона вентиляторы системы охлаждения еще немного увеличили свои обороты. Скорость вращения вертушек достигла значений в 3000-3100 об/мин, добавив еще немного шума и в без того не тихую систему.

Энергопотребление Sapphire Dual-X R9 280 OC невелико, и даже в полной нагрузке всей системы с разгоном видеокарты не превышает 400 Вт. Но устанавливать такую видеокарту оправданно в системы с качественным блоком питания от 450 Вт и выше.

Температура и разгон

Прежде чем рассмотреть ручной разгон и температуру, следует рассказать о фирменной утилите MSI Gaming App. Благодаря ей, любой сможет немного разогнать свою видеокарту или сделать ее менее шумной. По умолчанию доступно три режима работы, каждому из которых присуща определенная частота GPU:

OC Mode – 1100 МГц
Gaming Mode – 1080 МГц
Silent Mode – 1050 МГц

Если на базе этой утилиты организовать более агрессивные режимы разгона, например на тех чипах, где потенциал и частотный запас выше, то это станет большим подспорьем для приобретения такой видеокарты. Только представьте себе, по нажатию на одну кнопку будет уменьшаться потребление, нагрев и шум от СО или же наоборот, напряжение питания будет повышено с целью обеспечения большего буста по частоте для GPU и памяти. Но и на этом еще не все, функционал утилиты позволяет активировать эффекты для подсветки логотипа или полностью её отключить. Присутствуют здесь и пресеты для изменения контрастности изображения, чтобы улучшить визуальное восприятие картинки с экрана.

Для разгона использовалась утилита MSI Afterburner, разгон осуществлялся с поднятием напряжения:

Частоту GPU удалось повысить на 100 МГц, что в итоговом варианте составило 1200 МГц.По сути это является пределом для Hawaii. Кроме того, следует учитывать наличие заводского разгона всравненис эталонным образцом.
Частота памяти была увеличена на 150 МГц и достигла значения 1650 МГц (6.6 ГГц QDR).

Тестирование происходило в открытом корпусе при комнатной температуре в 25 градусов. Система охлаждения хорошо справляется со своей прямой задачей и даже под максимальной нагрузкой с повышением питающего напряжения температура не превысила 83 градусов. Что же до минимальной температуры, она составила 57 градусов в режиме Silent Mode.

Скорость вентилятора варьируется в зависимости от загруженности видеокарты (от 0 до 2398 об/мин.). Если температура ниже 60 градусов, то вентиляторы останавливаются и соответственно в простое видеокарта бесшумна. Но следует оговориться, что в большинстве случаев показатели все же не удается удержать в этих пределах и периодически вертушки начинают активничать, чтобы снизить температуру. Несмотря на это, MSI R9 390X GAMING 8G работает практически бесшумно даже с вращающимися вентиляторами (в простое или при малых нагрузках). Но все меняется когда мы запускаем требовательное приложение, будь то игра или тест. Шум становится отчетливо слышно на фоне остальных источников и для некоторых он может показаться весьма назойливым. Но как только мы убираем нагрузку, обороты мгновенно снижаются и устройство спешит вернуться к малошумному режиму работы. Это безусловно заслуга фирменной системы охлаждения Twin Frozr.

Конфигурация тестового стенда

Процессор: Intel Core i7-4790K (4000 МГц);
Материнская плата: SABERTOOTH Z97 MARK 1, версия BIOS 2303;
Кулер: be quiet! Pure Rock;
Термоинтерфейс: Arctic Cooling MX-2;
Память: 2 x 8 Гбайт DDR3 2400, Kingston HyperX Savage HX324C11SRK2/16;
Видеокарта: MSI R9 390X GAMING 8G (1100 / 6100 МГц (ядро/память));
Накопитель SSD: Samsung 840 Pro 256 Гбайт;
Регулятор вращения вентиляторов: Schyte Kaze Q-12;
Блок питания: Corsair AX860, 860 Ватт;
Корпус: NZXT Switch 810;
Монитор: VIEWSONIC VP2770-LED;
Операционная система: Windows 7 64-bit Service Pack 1;
Драйвера: AMD Catalyst 15.7.

Неприятной особенностью стал весьма заметный прогиб платы под тяжестью системы охлаждения, по возможности рекомендуется чем-то подпереть видеокарту.

В качестве центрального процессора использовался Intel Core i7-4790K, при этом частота процессора была номинальной. HyperThreading и TurboBoost в процессе тестирования были включены. В качестве платформы использовалась материнская плата SABERTOOTH Z97 MARK 1 (версия BIOS 2303).

Рассматриваемый экземпляр MSI R9 390X GAMING 8G отличается от эталонного образца альтернативной системой охлаждения, увеличенной на 50 МГц частотой GPU и увеличенной на 100 МГц частотой памяти. Термоинтерфейс на графическом чипе соответствовал заводскому.

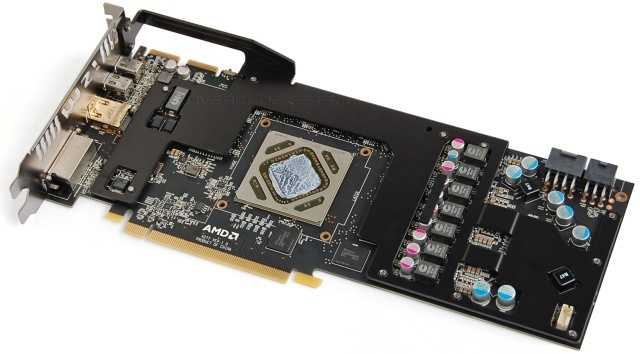

Печатная плата

Здесь применена печатная плата темно коричневого цвета, причем собственной разработки. Компоновка классическаяв центре чип, вокруг него распаяны модули памяти, а правее расположена силовая часть. Весьма близко к тому, что мы видели на большинстве плат R9290X.

С обратной стороны нет ничего примечательного.

Подсистема питания 6-ти фазная, еще по одной фазе отведено на память и PLL (получаем 6+1+1). На каждую фазу питания GPU отведено по два транзистора с маркировкой IRF6725/IRF6721.

За управление питанием графического процессора ответственен ШИМ-контроллер IR3567. Для непосредственного управления силовыми транзисторами используются универсальные драйверы IR3598, которые могут работать как распределителями одного сигнала на две фазы, так и отдельными драйверами.

ШИМ-контроллер uP1509P регулирует напряжения для питания памяти.

На плате распаяно 16 микросхем памяти производства SKHynix (объемом по 512 МБ каждая), промаркированы чипы как H5GC4H24AJR T2C.

Элементы с маркировкой APL1117 – это стабилизаторы напряжения с низким собственным падением напряжения.

Производители

MSI
SAPPHIRE.
Gigabyte.
Asus.
Club3D.
HIS.

HIS Radeon R9 280X IceQ Boost Clock

Данная модель видеокарты впечатляет своими размерами, весом, необычным дизайном и внешним видом. Графический ускоритель оснащен уникальной системой охлаждения турбинного типа. Система охлаждения состоит из пяти тепловых трубок, две из которых имеют диаметр 8 мм. Контакт с поверхностью графического кристалла осуществляется через медное основание.

Тангенциальный вентилятор расположен в хвосте, гонит поток воздуха вдоль текстолита печатной платы. Подобную конструкцию производители используют крайне редко, при этом у такой системы есть свои преимущества: отведение нагретого воздуха осуществляется за пределы системного блока, что позволяет обеспечить равномерное охлаждение других элементов платы. Наличие термопрокладок позволяет контактировать радиатору со всеми микросхемами памяти.

Для вывода изображения на задней панели предусмотрен следующий набор интерфейсов:

Один DVI-I;
Один HDMI;
Два miniDisplayPort.

Для микросхем GDDR5-памяти общим объемом 3 ГБ номинальная / эффективная скорость работы находится на уровне 1500 / 6000 МГц. Для настройки адаптера используется фирменное ПО iTurbo. Качественная элементная база обеспечивает надежную и стабильную работу даже при оверклокинге.

Более подробные характеристики приведены в таблице:

Модель	HIS Radeon R9 280X IceQ Boost Clock
Код продукта	H280XQS3G2M
Графический процессор	AMD Radeon R9 280X
Техпроцесс, нм	28
Микроархитектура	AMD GCN
Количество потоковых процессоров	2048
Номинальная / динамическая частота, МГц	850 / 1000
Тип используемой памяти	GDDR5
Объем, ГБ	3
Номинальная / эффективная частота памяти, МГц	1500 / 6000
Разрядность шины памяти, бит	384
Внутренний интерфейс	PCI Express 3.0 x16
Внешние интерфейсы	1 x DVI-I 1 x HDMI 2 x Mini DisplayPort
Размеры, мм	295 х 155 х 58
Поддержка технологий и API	AMD PowerTune, AMD ZeroCore, AMD App Acceleration, DirectX 11.2, OpenGL 4.3, Mantle, AMD CrossFire, AMD Eyefinity, AMD HD3D, AMD Stream, AMD Avivo HD, AMD PowerTune, AMD HD Media Accelerator

MSI AMD Radeon R9 280 GAMING 3G

Данная модель игровой видеокарты получила сбалансированные характеристики и позволит наслаждаться любимыми 3-Д видеоиграми в максимальном качестве при высоких разрешениях. Турбочастота процесса составляет 1000 МГц. Объем видеопамяти – 3 Гб. Тип памяти — GDDR5. Разрядность шины – 384 бит. Минимальная частота работы видеочипа – 933 МГц. Поддерживает режим CrossFire X. Видеокарта имеет длину 269 мм, ширину 128 мм.

Использование мощного графического процессора Radeon R9 280, современной видеопамяти типа GDDR5 объемом 3 Гб полностью исключает искажения отображаемой графической информации. Модель способна отображать информацию при разрешении в 4096×2160 точек включительно и при этом выводить ее одновременно на шесть мониторов при помощи предусмотренных разъемов: DVI, HDMI, Mini DisplayPort (2 шт).

Графический ускоритель MSI AMD Radeon R9 280 GAMING 3G выполнен в стильном эргономичном дизайне. Активная система охлаждения обеспечивает практически бесшумную работу. ОС представлена двумя крупными осевыми вентиляторами, обеспечивающих необходимый обдув платы, поддержку стабильной допустимой рабочей температуры даже при больших, максимальных нагрузках.

SAPPHIRE DUAL-X R9 280X

Модель видеокарты SAPPHIRE DUAL-X R9 280X создана на графическом чипе Tahiti по техпроцессу 28 нм. Частота GPU: 1020 МГц, количество шейдерных процессоров: 2048. Видеокарта оснащена 3 Гб памяти. Разрядность шины – 384 бит. Тип используемой видеопамяти GDDR5. Частота видеопамяти составляет 1500 МГц (6 ГГц QDR). Вокруг графического чипа Tahiti расположена сплошная металлическая крышка.

Видеоадаптер имеет довольно большие габариты: длина 262мм, ширина – 112 мм и высота 34 мм. Фирменная система охлаждения Dual-X занимает два слота. Тепловые трубки ориентированы в сторону материнской платы. Две центральные имеют большую толщину. Радиатор полностью закрыт пластиковым кожухом. Используются вентиляторы фирмы FirstD с маркировкой FDC10H12S9-C

Для стабильной работы требуется качественный блок питания, имеющий мощность не менее 750 Вт с разъемами 8+6 пин. Потребление энергии может достигать 250 Вт. Для подключения мониторов имеются разъемы DisplayPort, DVI-D, DVI-I, HDMI. Два разъема Crossfire позволят объединить до четырех карт в одну систему. Подсистема питания выполнена по схеме 6+1+1, шесть фаз для питания GPU, одна фаза на память, одна для PLL.

Упаковка и комплектация

Устройство поставляется в компактной коробке с традиционной символикой в виде красного дракона. Из особенностей на передней части отмечено наличие 8 ГБ памяти, поддержка PCI-E 3.0 и заводской разгон. С обратной стороны упоминается о несомненных достоинствах альтернативной системы охлажденияTwin Frozr и о поддержке фирменной утилиты MSI Gaming App.

Внутри вы найдете бокс с надежной защитой из специальной вспененной формы в которой размещена видеокарта.

Помимо R9390X вы также обнаружите документацию пользователя, диск с драйверами, брошюру с продукцией MSI и переходник 8-pin -> 6-pin.

Gigabyte Radeon R9 280

Видеоадаптер от компании Gigabyte из серии Radeon R9 280 обладает тремя гигабайтами GDDR5 памяти на 384 битной шине, а также фирменным охлаждением Windforce 3X. Модель основана на графическом чипе Tahiti, который в нагрузке автоматически ускоряется до 1072Мгц. Обмен данными между ядром и памятью осуществляется через 384 битную шину. Модель изготовлена по технологическому процессу 28 нм. Базовая частота видеочипа 950 МГц. Количество текстурных блоков 112, блоков растеризации – 32. Длина карты – 285 мм.

Охлаждение обеспечивают два 11-ти лопастных 75мм-вентиляторы, изготовленные из полупрозрачного пластика. Радиатор состоит из множества алюминиевых пластинок, пронизанных тремя медными тепловыми трубками. На задней панели расположено два разъема Display Port – HDMI и DVI-D Dual Link. Есть отверстия для отвода воздуха.

Для работы графическому ускорителю требуется дополнительное питание 6pin и 8pin. Разъемы питания расположены сбоку. Мощность адаптера питания должна быть не менее 600 ват.

Тестирование

Если сравнить две аналогичные модели от Sapphire и Gigabyte, то первая демонстрирует лучшую оптимизированность в температурных диапазонах. У сапфир в простое температура составляет 33 градуса, а у гигабайт достигает 45 градусов и при этом она создает ощутимый шум. В нагрузках температурные показатели одинаковы и составляют 64 градуса, что можно считать хорошим показателем.

При помощи встроенной утилиты AMD Overdrive без увеличения частоты ядра и памяти результат в бенчмарке Fire Strike увеличился на 400 очков. Поднять модифицированную частоту графического ядра удалось только на 60мгц. При больших значениях появляются артефакты, мерцает экран черным цветом. Итоговый результат зафиксирован на 1132мгц.

При разгоне памяти частота была поднята на 1000мгц. Видеоадаптер стабильно функционирует даже при +1800мгц, но при этом прироста производительности нет. Результат в бенчмарках понижается приблизительно до 2%.

Игровые тесты

Тестирование было произведено на максимальных настройках с разрешением 1920х1080 и четырехкратным сглаживанием MSAA. Процессор Intel Core i7 4790k (4.0Ghz). Оперативная память: Kingston HyperX Savage 8192MBx2. Версия BIOS материнской платы: 2201. Версия ПО видеокарты: Catalyst 14.12.

В целом видеокарта Gigabyte Radeon R9 280 приятно радует стабильно высокой производительностью. В играх на максимальных настройках можно достичь стабильно высокого фпс для комфортной игры. При тестированиях проблем в работе видеокарты не выявлено. Основным недостатком можно назвать плохо оптимизированную зависимость температура/обороты

Система охлаждения

На самом верху установлено два вентилятора, которые крепятся к пластиковому кожуху. Благодаря тому, что кожух не закрывает по бокам ребра радиатора, воздух свободно рассеивается внутри корпуса. С одной стороны это совсем не плохо, особенно для снижения температуры GPU, но есть и минусы в таком подходе. Если нагрев будет высоким, то горячий воздух будет скапливаться внутри системного блока и это отрицательно скажется на рабочей температуре остальных компонентов системы. Поэтому, для видеокарт с высоким потреблением рекомендуется не только качественная система охлаждения, но и достаточно просторный корпус.

Один из шурупов снабжен пломбой, поэтому, во избежание каких-либо проблем с гарантийным обслуживанием, крайне не рекомендуется снимать систему охлаждения.

После демонтажа я был не мало удивлен кол-ву термоинтерфейса нанесенному на чип и радиатор, здесь заметен явный перебор.

Система охлаждения состоит из нескольких элементов: черногобэкплейта, радиатора с пластиковым кожухом и металлической пластины на печатной плате.

Радиатор двухсекционный с относительно большим межрёберным расстоянием.

На правой части находится широкая контактная площадка для отвода тепла с GPU, а левая часть контактирует с силовой частью. Для повышения эффективности СО снабжена пятью тепловыми трубками разного диаметра.

Оба вентилятора посажены на три шурупа, при этом дизайн некоторых лопастей весьма необычный. Создается впечатление, что некоторые лопасти частично вогнуты. Вертушки Power Logic промаркированы как PLD10010S12HH, диаметр крыльчатки 100 мм.

Благодаря отдельной пластине задается ребро жесткости, так как система охлаждения получилась довольно увесистой. Помимо этого, пластина контактирует с чипами памяти через теплопроводящие прокладки.

Температура и разгон

В состоянии покоя СО работает тихо, а температура составила 38 градусов. Все дело в том, что в покое карта сбрасывает частоты до 300 МГц (GPU) и150 МГц (MEM), это также сказывается в положительную сторону на энергопотреблении.

При загрузке на сто процентов, 2500 оборотов дают о себе знать – появляется шум от вентиляторов. Особого дискомфорта не возникает, более того, если системный блок стоит внизу и боковая крышка наглухо закрыта, то скорее всего вы даже не заметите повышение оборотов. Установившаяся температура в рабочем режиме составила 71 градус.

Разгон осуществлялся с помощью фирменной утилиты Tirxx. Все дело в том, что именно в данном приложении доступно изменение значения напряжения для графического процессора, что сказывается на разгоне в лучшую сторону. После подбора частот удалось зафиксировать следующие значения: для GPU 1190 Мгц, а для памяти 1600 Мгц. Подобный результат позволяет сделать вывод о неплохом разгонном потенциале карты.

После повышения частот были достигнуты следующие результаты в 3DMark 13.

Система охлаждения

Плата снабжена фирменной системой охлаждения Dual-X. При демонтаже гарантию вы не потеряете и можете самостоятельно поменять термопасту или почистить радиатор от пыли.

Радиатор крепится к плате на 4-ре подпружиненных шурупа.

В местах соприкосновения с чипами памяти расположены теплопроводящие прокладки. Но присутствует и странный момент, все чипы кроме одного контактируют с радиатором, это можно отнести к неприятным мелочам.

Пластиковый кожух цепляется к радиатору с помощью четырех шурупов, держится надежно.

Два кулера крепятся к рамке на три шурупа. Провода очень аккуратно уложены и не приходится переживать за их сохранность.

Используются вентиляторы фирмы FirstD промаркированные FDC10H12S9-C.

В основе расположена медная вставка для контакта с чипом. На четыре тепловые трубки нанизаны алюминиевые пластины. В местах крепления крайних трубок видны следы пайки.

Две центральные трубки имеют большую толщину.

Заключение

Все мы заинтересованы в добросовестной конкуренции на рынке, чтобы потребитель мог получить качественный товар по разумной цене. Но в этот раз весы склонились на сторону NVidia и в немалой степени из-за применения более современных технологий, которыми оснащены их графические ускорители.

Что же касаемо героя нашего обзора, то нельзя не отметить сравнительно высокое потребление, шумную работу под нагрузкой, малый разгонный потенциал(из-за ограничений чипа) и высокую цену на старте продаж(особенно в сравнении с моделями из двухсотой серии).С другой стороны, чтобы сгладить наиболее острые углы и подсластить пилюлю в MSI потрудились на славу. Здесь применена переработанная система охлаждения, которая в состоянии обуздать горячий нрав R9390X и при этом был реализован полупассивный режим работы. Кроме того, интересным решением было создать удобную программную утилиту для переключения между различными режимами производительности, правда разница между ними не столь существенна как хотелось бы. Помимо этого, на видеокарте присутствует стильный логотип с подсветкой, который станет украшением любой конфигурации. Да и вообще, дизайн можно назвать удачным, особенно в плане применения красно-черной гаммы, которая является наиболее популярной для создания стильных игровых компьютерных сборок.

Плюсы:

Хорошая производительность;
Большой объем памяти;
Наличие заводского разгона;
Удобная фирменная утилита для смены режимов работы;
Реализация полупассивного режима работы СО;
Стильный внешний вид и наличие подсвечиваемого логотипа.

Минусы:

Заметный прогиб платы под весом СО;
Слабый разгонный потенциал в виду ограничений чипа;
Весьма назойлива в плане шума под нагрузкой;
Цена.
