Технические характеристики
| Чипсет | Intel X299 |
| Оперативная память | • 8 x DDR4 memory slots, support up to 128GB- X-series processor support DDR4 4266+(OC)/ 4133(OC)/ 4000(OC)/ 3866 (OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2666/ 2400/ 2133 MHz• Quad channel memory architecture with the CPU that supports up to 4-channels DDR4• Dual channel memory architecture with the CPU that supports up to 2-channels DDR4• Supports Intel Extreme Memory Profile (XMP) |
| Поддержка технологий Multi-GPU | • Supports 3-Way AMD CrossFire Technology• Supports 3-Way NVIDIA SLI Technology |
| Слоты расширения | • 4 x PCIe 3.0 x16 slots- Support x16/ x4*/ x16/ x8 mode with the 44-lane CPU.- Support x16/ x4*/ x8/ x4 modes with the 28-lane CPU.- Support x8/ x4*/ x8/ x0, x8/ x4*/ x4/ x4 modes with the 16-lane CPU.• 2 x PCIe 3.0 x1 slots |
| Хранилище данных |
• Intel X299 Chipset• 8 x SATA 6Gb/s ports• 2 x M.2 slots (Key M)- Supports up to PCIe 3.0 x4 and SATA 6Gb/s- M2_1 slot supports 2242/ 2260 /2280 storage devices- M2_2 slot supports 2242/ 2260 /2280/ 22110 storage devices- Intel Optane Memory Ready**• 1 x U.2 port- Supports PCIe 3.0 x4 NVMe storage• Supports Intel Smart Response Technology |
| Локальная сеть | • 1 x Intel I219-V Gigabit LAN controller |
| Беспроводная сеть | • Intel Dual Band Wireless-AC 8265 module (optional)- The Wireless module is pre-install in the M2_3 (Key-E) slot.- Supports Wi-Fi 802.11 a/b/g/n/ac, dual band (2.4GHz, 5GHz) up to 867 Mbps speed.- Supports Dual Mode Bluetooth 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2 |
| Аудио | • Realtek ALC1220 Codec- 7.1-Channel High Definition Audio- Supports S/PDIF output |
| Порты USB |
• ASMedia ASM3142 Chipset- 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps)- 2 x USB 3.1 Gen2 (Super Speed USB 10Gbps) Type-C ports• ASMedia ASM1074 Chipset- 3 x USB 3.1 Gen1 (SuperSpeed USB)• Intel X299 Chipsett- 5 x USB 3.1 Gen1 (SuperSpeed USB) ports- 7 x USB 2.0 (High-speed USB) ports |
| Разъемы на задней панели |
— 1 x Clear CMOS button- 1 x BIOS FLASHBACK+ button- 1 x PS/2 keyboard/ mouse combo port- 3 x USB 2.0 Type-A ports- 4 x USB 3.1 Gen1 Type-A ports- 1 x LAN (RJ45) port- 1 x USB 3.1 Gen2 Type-A port- 1 x USB 3.1 Gen2 Type-C port- 1 x Optical S/PDIF OUT connector- 5 x OFC audio jacks |
| Дополнительные разъемы на плате |
— 1 x 24-pin ATX main power connector- 1 x 8-pin ATX 12V power connector- 1 x 4-pin ATX 12V power connector- 8 x SATA 6Gb/s connectors- 3 x M.2 slots (Key M x2, Key E x1)- 1 x U.2 port- 2 x USB 2.0 connectors (supports additional 4 USB 2.0 ports)- 2 x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports)- 1 x USB 3.1 Gen2 Type-C port- 1 x 4-pin CPU fan connector— 1 x 4-pin Water Pump connector- 4 x 4-pin system fan connectors- 1 x Front panel audio connector- 2 x Front panel connectors- 1 x TPM module connector- 1 x Chassis Intrusion connector- 1 x Clear CMOS jumper- 1 x Power button- 1 x Reset button- 1 x Multi-BIOS switch- 1 x RGB LED connector- 1 x Virtual RAID on CPU connector- 1 x Thunderbolt Add-on Card Connector |
| BIOS | 128 Мб Flash ROM, UEFI AMI BIOS, Dual-BIOS, Switch Button |
| Форм-фактор | ATX: (30.5 cm x 24.4 cm) |
ASUS ROG STRIX X299-E Gaming: разгонные возможности, охлаждение и подсветка
Тем, кто хочет собрать современный игровой ПК с уникальной подсветкой ASUS ROG STRIX X299-E Gaming точно придется по вкусу. Помимо подсветки RGB Aura, плата располагает тремя коннекторами для подключения светодиодных лент, что позволяет создать индивидуальную симфонию свечения. Регулировка подсветки осуществляется через специализированное программное обеспечение.
Подсистема питания построена на базе контроллера Digi+ ASP1405I, насчитывает 8 фаз и оснащается небольшим алюминиевым радиатором, который устанавливается прямо на мосфеты через термопрокладку. Радиатор чипсета состоит из двух частей: один отводит тепло от непосредственно чипсета, а под второй можно установить накопители M.2, которые весьма прилично нагреваются.
Материнская плата позволят разгонять модули оперативной памяти до частоты в 4133 МГц и даже выше, благодаря Т-образной топологии подключения слотов системной памяти и ОС-сокета, который подразумевает наличие дополнительных контактов в процессорном разъеме.
Также отметим наличие контроллера ASUS PRO Clock II, который работает в паре с контроллером ASUS TPU и позволяет контролировать разгон процессоров серии X и оперативной памяти. Эти технологии улучшают стабильность питания при разгоне для получения максимальной мощности от оперативной памяти и процессора.
Конфигурация тестового стенда и условия тестирования
|
Процессор |
Intel Core i7-7800X 4,0GHz LGA 2066 (OC — 4,6 GHz) |
|
Система охлаждения |
Corsair H110 |
|
Оперативная память |
|
|
Видеокарта |
MSI Radeon RX 570 4G Gaming X |
|
Блок питания |
Corsair RM850x |
|
Жесткий диск |
SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)/WD 3Tb |
|
Монитор |
ASUS PB298Q, 29″ (2560×1080) |
|
Термоинтерфейс |
Gelid GC-Extreme |
|
Операционная система |
Windows 10 x64 |
|
Прочее ПО |
CPU-Z 1.80.1, GPU-Z 2.5.0, ForceWare 388.13 |
При тестировании MSI X299 Tomahawk AC мы использовали шестиядерный процессор Intel Core i7-7800X, работающий на частоте 4,0GHz.
На время тестирования технология Turboboost и энергосберегающие функции были отключены, а частота процессора была зафиксирована на отметке в 4,0GHz при тестировании без разгонаи на отметке в 4,6GHz с разгоном.
На момент тестирования мы использовали последнюю версию прошивки BIOS 0802, датированной 06.09.2017. Оперативная память GeIL EVO X работала на своей штатной частоте в 3000 MHz с активированным профилем XMP и таймингами 15-17-17-35-2Т.
Также для оценки оверклокерских способностей MSI X299 Tomahawk ACмы предприняли попытки разгона центрального процессора. Зная, что наш экземпляр Intel Core i7-7800X способен работать стабильно на частоте 4,6GHz, мы сразу попробовали покорить данную частоту. И как оказалось, в случае с MSI X299 Tomahawk AC это получилось легко и без проблем. Для этого даже не потребовалось каких-либо особых манипуляций в BIOS, кроме увеличения множителя процессора до 46.
Как итог, материнская плата MSI X299 Tomahawk AC была протестирована в ряде бенчмарков в двух вариантах:
- штатный — частота процессора Intel Core i7-7800X — 4,0GHz;
- с разгоном — частота процессора Intel Core i7-7800X — 4,6GHz.
В перечень тестовых программ вошли:
- Aida64 (Memory Benchmark);
- 3D Mark (Physics test);
- CPU-Z Benchmark;
- Intel Extreme Utility;
- Fritz Chess Benchmark;
- wPrime Benchmark;
- 7-Zip;
- WinRar;
- Geekbench 4;
- Cinebench R15;
- Corona Benchmark;
- x.265 Benchmark.
В тех тестовых пакетах, где была доступна возможность использования 64-битного программного обеспечения, всегда был выбран именно этот вариант бенчмарка.
Опираясь на результаты тестов можно смело говорить, что тестовая система, собранная на базе материнской платы MSI X299 Tomahawk AC и процессора Intel Core i7-7800X представляет собой по-настоящему мощную платформу. В первую очередь, конечно же, это касается рабочих задач, в которых поддержка многопоточности реализована лучшим образом. Что касается эффекта от разгона процессора, то он есть, и больше всего заметен в операциях рендеринга и архивации данных.
Возможности UEFI BIOS
Графическая оболочка Click BIOS 5, в которую оформлен биос материнской платы MSI X299 Tomahawk AC, проста и интуитивно понятна. Навигация по меню сделана логически правильно, благодаря чему разобраться здесь сможет даже неопытный пользователь
Основное меню BIOS MSI X299 Tomahawk AC встречает нас главным разделом с наиболее важной информацией наверху и шестью пунктами настроек «SETTINGS», «OC», «M-FLASH», «OC PROFILE», «HARDWARE MONITOR» и «BOARD EXPLORER»
Кроме этого в прошивке также присутствует режим EZ Mode, отличающийся минимумом возможных настроеки предоставляющий только самые необходимые и востребованные пункты для их изменения. В основномEZ Mode служит для мониторинга основных параметров системы и изменения только наиболее простых и популярных.
Что касается полного доступа к настройкам MSI X299 Tomahawk AC, то их предоставляет только Advanced Mode, переключение на который производится клавишей F7.
Раздел «SETTINGS» содержит в себе подавляющее большинство настроек, связанных с работой периферийных устройств и разъемов материнской платы, опции загрузки с накопителей, а также опции сохранения/сброса настроек BIOS.
Все что касается разгона материнской платы и ее компонентов, включая процессор и оперативную память, опытный пользователь сможет найти в разделе «ОС». Этот раздел будет полезен также и для тонкого тюнинга системы. Здесь собраны все настройки по управлению параметрами работы компонентов, включая частоты, напряжения и тайминги.
Стоит отметить тот факт, что при разгоне процессора, биос материнской платы MSI X299 Tomahawk AC заведомо предупреждает пользователя об использовании качественного источника дополнительного питания для безопасной работы системы в разогнанном состоянии.
Раздел «M-FLASH» содержит всего одну, но весьма полезную опцию:обновление прошивки BIOS. Через это меню можно просто и безопасно обновить биос MSI X299 Tomahawk AC, как с вашего HDD, так и со съемных накопителей.
Для того чтобы пользователи могли использовать различные параметры разгонаи при этом не запоминать их, в прошивке биоса материнской платы MSI X299 Tomahawk AC возможно сохранение шести профилей разгона. При этом доступен как импорт, так и экспорт профилей разгона на внешние носители. Все эти возможности реализованы в разделе «OC PROFILE».
Раздел «HARDWARE MONITOR» предоставляет пользователю достаточно широкие возможности мониторинга текущих параметров системы. Здесь можно увидеть не только рабочие температуры компонентов и напряжения, но и скорости вращения подключенных к материнской плате MSI X299 Tomahawk AC вентиляторов. В случае с вентиляторами доступно и их управление, как с помощью фиксированных параметров, так и в зависимости от температуры компонентов.
Последняя вкладка «BOARD EXPLORER» носит в основном информационный характер. Здесь система показывает пользователю, где и какие компоненты установлены. Например, в нашем случае, при наведении курсора мыши на сокет материнской платы программа рапортует о наличии процессора Intel Core i7-7800X.
Упаковка и комплектация
Оформление упаковки ASUS Rampage V Edition 10 значительно отличается от прошлых моделей. Огромная коробка со строгим, сдержанным описанием и логотипом «10th Anniversary» позволяет узнать о принадлежности изделия к ограниченной серии. Внизу находится набор общеизвестных пиктограмм, говорящих о поддержке актуальных технологических решений.
Обратная сторона упаковки раскрывает все детальные характеристики продукта и приводит перечни поддерживаемых технологий
Наибольшее внимание уделено отличительным чертам ASUS Rampage V Edition 10 от другой продукции, где упомянуты фирменная подсветка AURA Lighting, мощная цифровая система питания Extreme Engine Digi+, беспроводной модуль Wi-Fi 802.11ac, специальный аудиомодуль для передней панели компьютерного корпуса – SupremeFX Hi-Fi
Разработчики подошли к созданию юбилейной материнской платы с размахом, который чувствуется во всех деталях, начиная от оригинальной упаковки. Верхняя частьпредоставляет собой выдвижную открывающуюся дверцу.
Внутри находится материнская плата под прозрачным пластмассовым блистером во вспененном полиэтилене.
Прочий набор комплектации размещен в отдельном боксе на дне коробки. Он непривычно богат и ломится от изобилия всех видов аксессуаров.
В этот перечень включены:
- Десять SATA-кабелей (пять имеют угловой разъем с одной стороны);
- Мостики для SLI-конфигураций на две, три и четыре видеокарты;
- Заглушка для задней панели;
- Выносная антенна для модуля Wi-Fi GO!;
- Три выносных термодатчика;
- Различные стикеры и наклейки;
- Две подставки с логотипом Republic of Gamers;
- Пластиковая рамка для установки процессора в сокет;
- Q-Connector для подключения проводов к разъемам на плате;
- Кабель для подключения платы ASUS Fan Extension Hub;
- Винтики и руководство пользователя.
Вместо диска с ASUS Rampage V Edition 10 поставляется фирменная флешка с необходимыми драйверами и программным обеспечением, что является удобным приобретением, и позволит лишний раз пощеголять перед знакомыми.
Дополнительным аксессуаром является плата ASUS Fan Extension Hub для подключения трех дополнительных вентиляторов и трех термодатчиков. Для подключения к ASUS Rampage V Edition 10 имеется отдельный разъем на материнской плате.
Одним из желанных бонусов является выносной модуль для наушников SupremeFX Hi-Fi, который монтируется в 5,25-дюймовом отсеке корпуса и подключается к плате по USB-интерфейсу.
Внутри модуля SupremeFX Hi-Fi находятся цифро-аналоговый преобразователь ESS ES9018K2M, два операционных усилителя Texas Instruments LM4562 и усилитель для наушников TPA6120A2. Все это позволяет насладиться высококачественным звуком формата 32 бита / 386 кГц в любимых 600-омных наушниках, а для точной записи микрофонного сигнала имеется аналого-цифровой преобразователь Cirrus Logic. Если же вы предпочитаете точности звучания яркие звуковые эффекты – воспользуйтесь программным обеспечением ROG Sonic Studio!
БИОС.

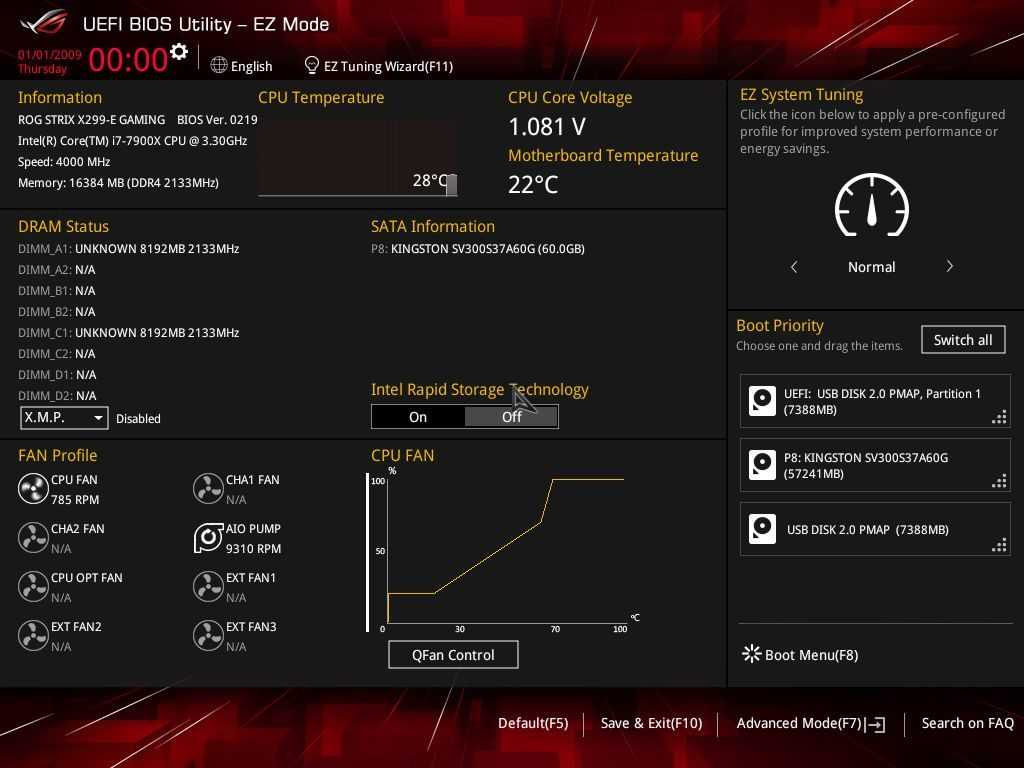

Графическая оболочка БИОСа материнской платы ASUS ROG Strix X299-E Gaming выполнена в уже знакомом нам дизайне. Красные и серые цвета мы уже встречали в других материнских платах ASUS. Главная страница (режим EZ Mode) предоставляет информацию о: модели материнской платы, версии прошитого БИОСа, модели процессора, тип и количество памяти, температура CPU и его рабочее напряжение.
При необходимости на главной странице можно настроить режим работы вентилятора CPU или зафиксировать его обороты, выставить очередность загрузки запоминающих устройств и активировать профиль X.M.P.
По основному набору возможностей новый БИОС мало чем отличается от аналогичного на платах с чипсетом X99. Однако, отличия все же есть. Например, Intel реализовала возможность более тонкой настройки работы процессора при его разгоне. Теперь вы сможете в ручную задать множитель и рабочее напряжение для каждого из ядер!
В более расширенном режиме ADVANCED доступно намного больше параметров для изменения. Именно здесь вы сможете разогнать процессор или оперативную память или вкл./откл. некоторые компоненты, например звук или интернет. Во вкладке Main отображена информация об оборудовании. Сбоку разместилась небольшая панель Hardware Monitor, сообщающая о главных параметрах системы. На ней можно в реальном времени отслеживать напряжение на CPU, температуру, частоту шины BCLK, множитель и частоту процессора.

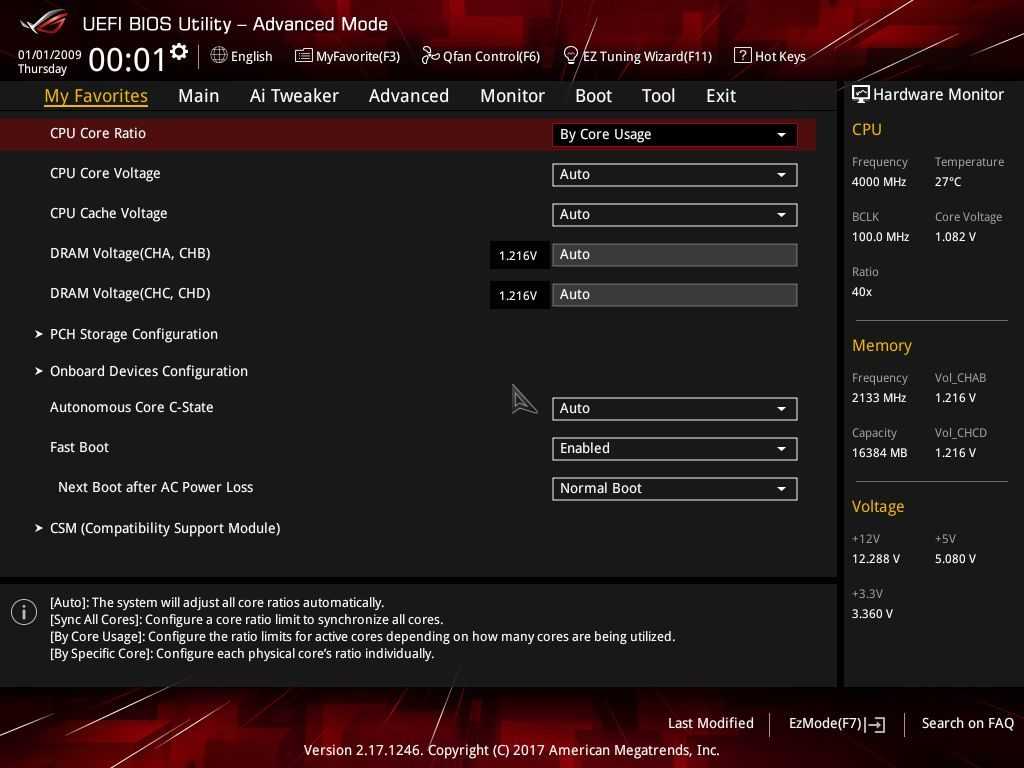

Вкладка MyFavorites содержаться самые популярные параметры BIOS, которые вы используете чаще всего.

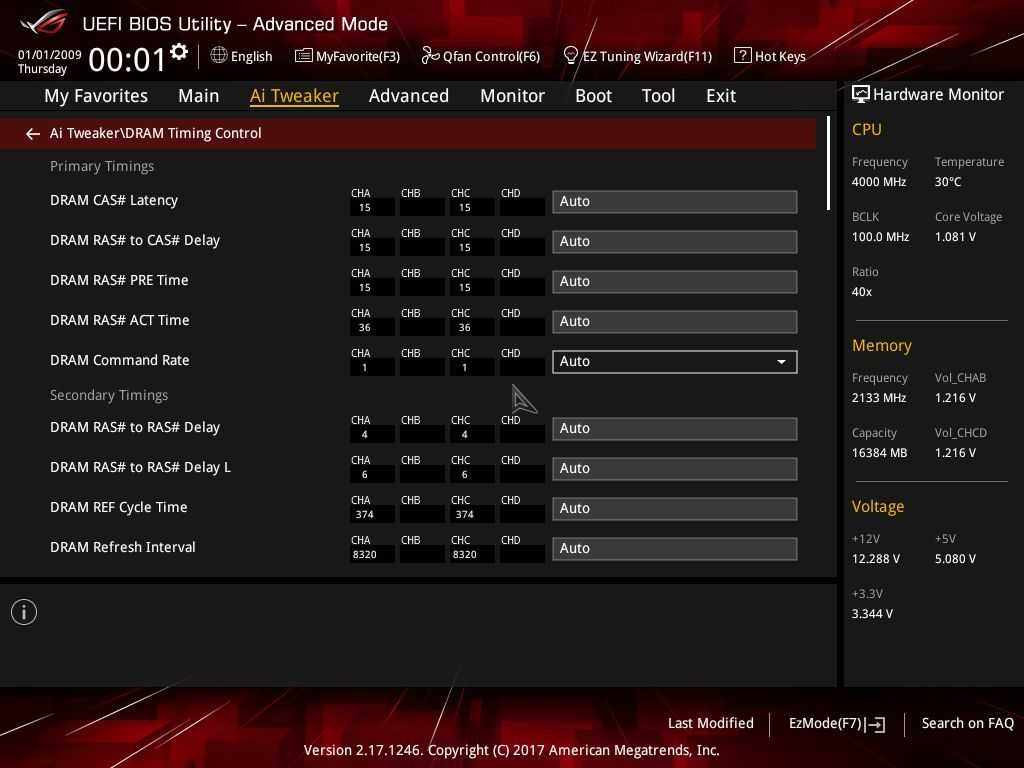

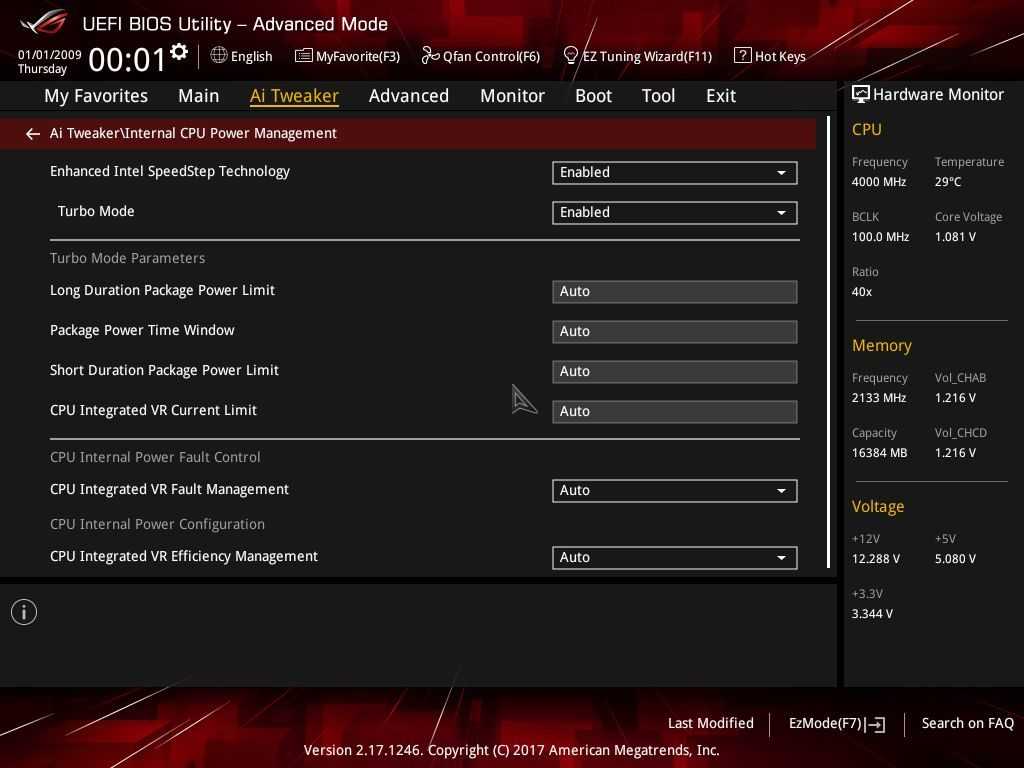

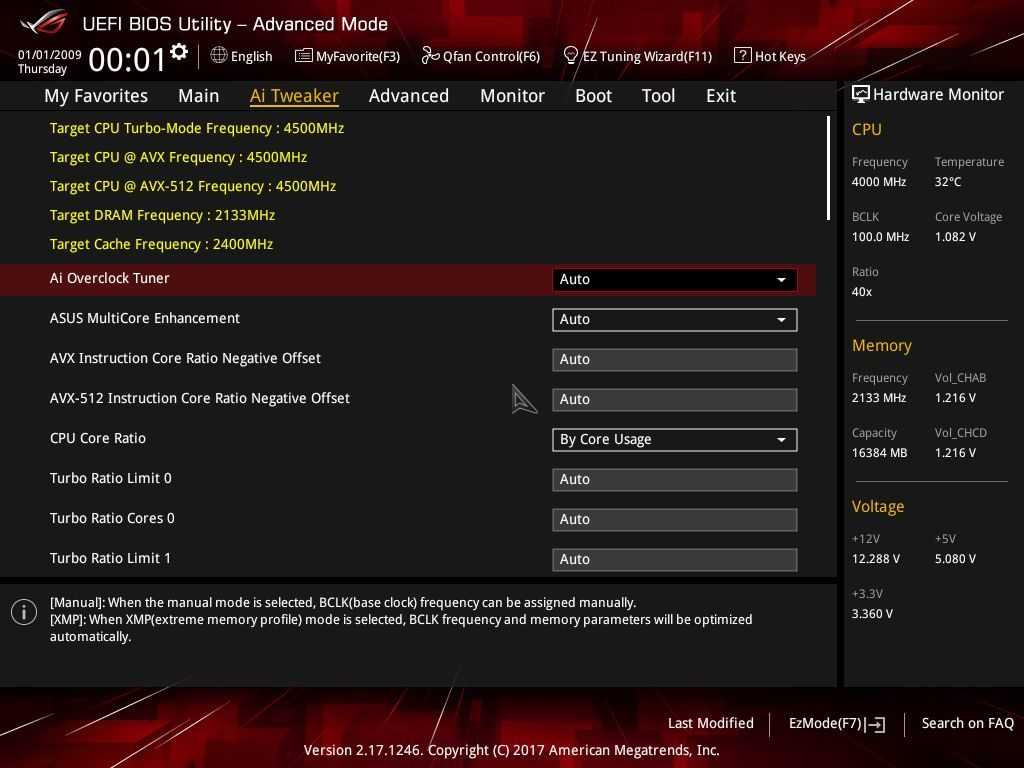

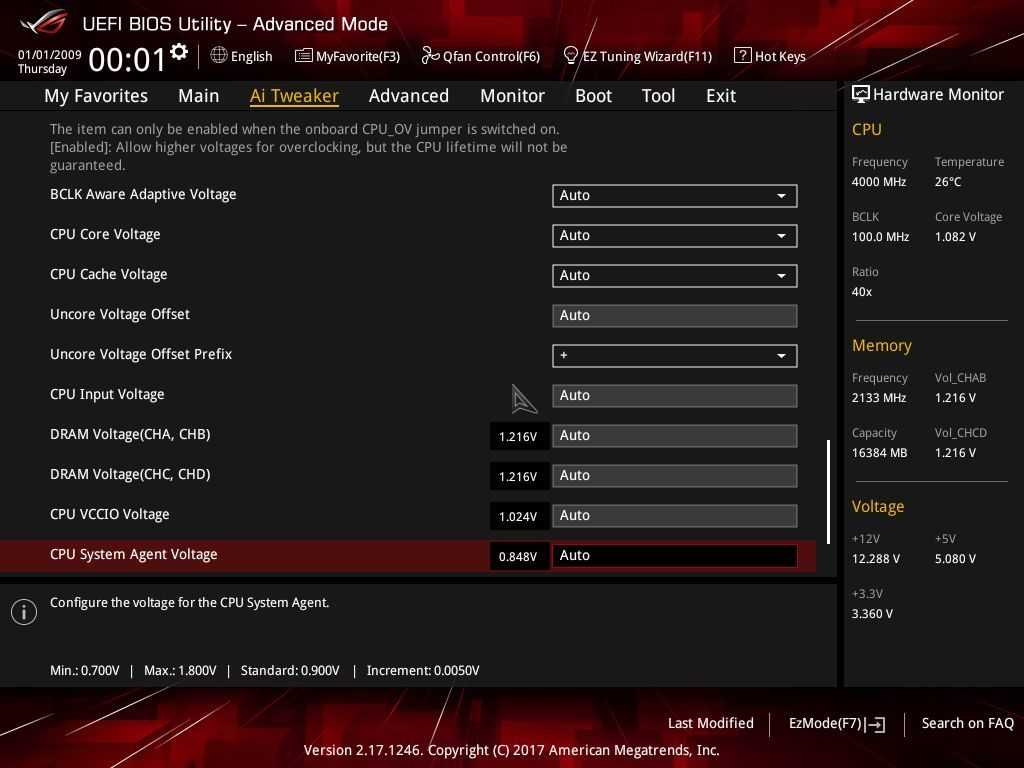

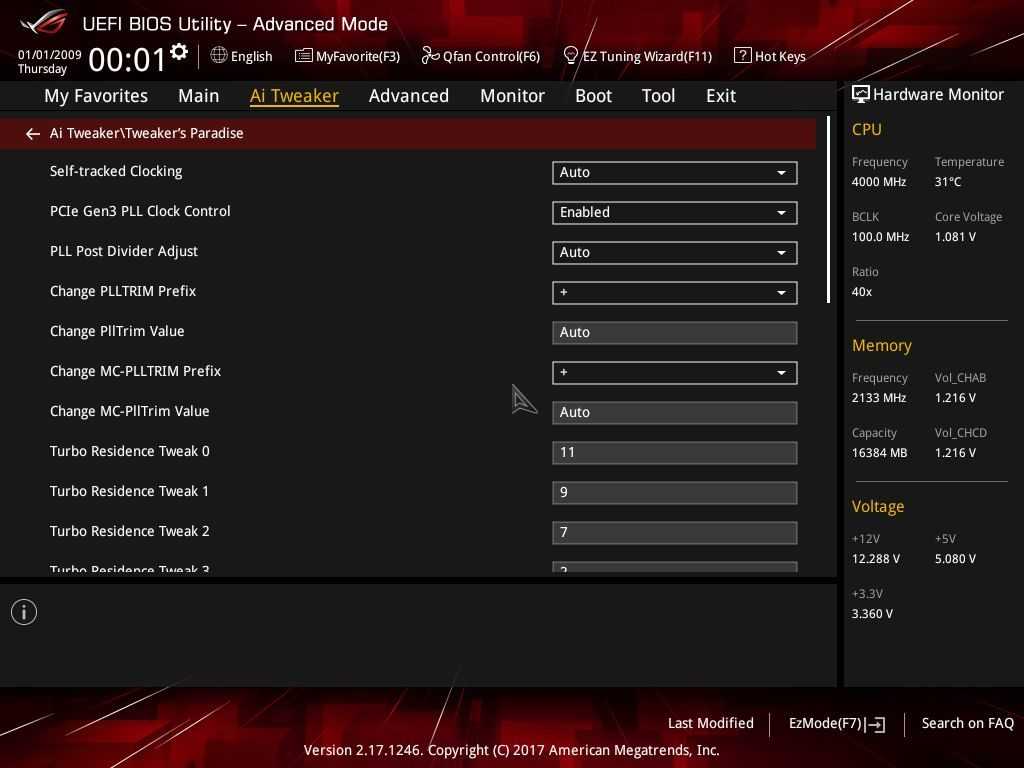

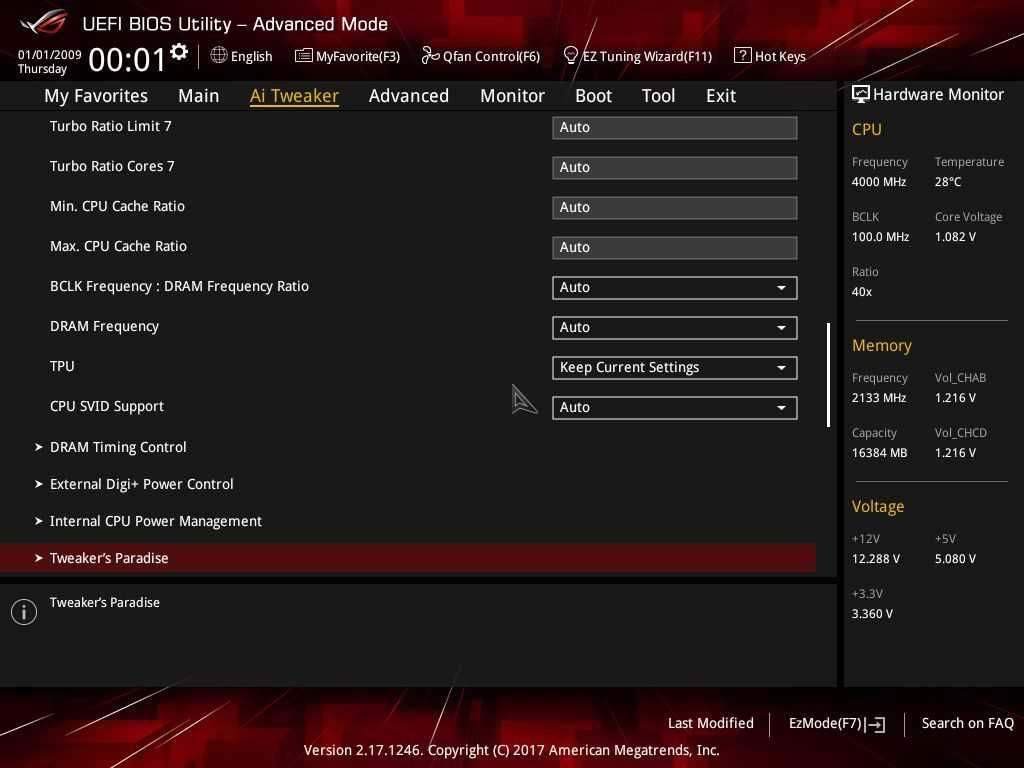

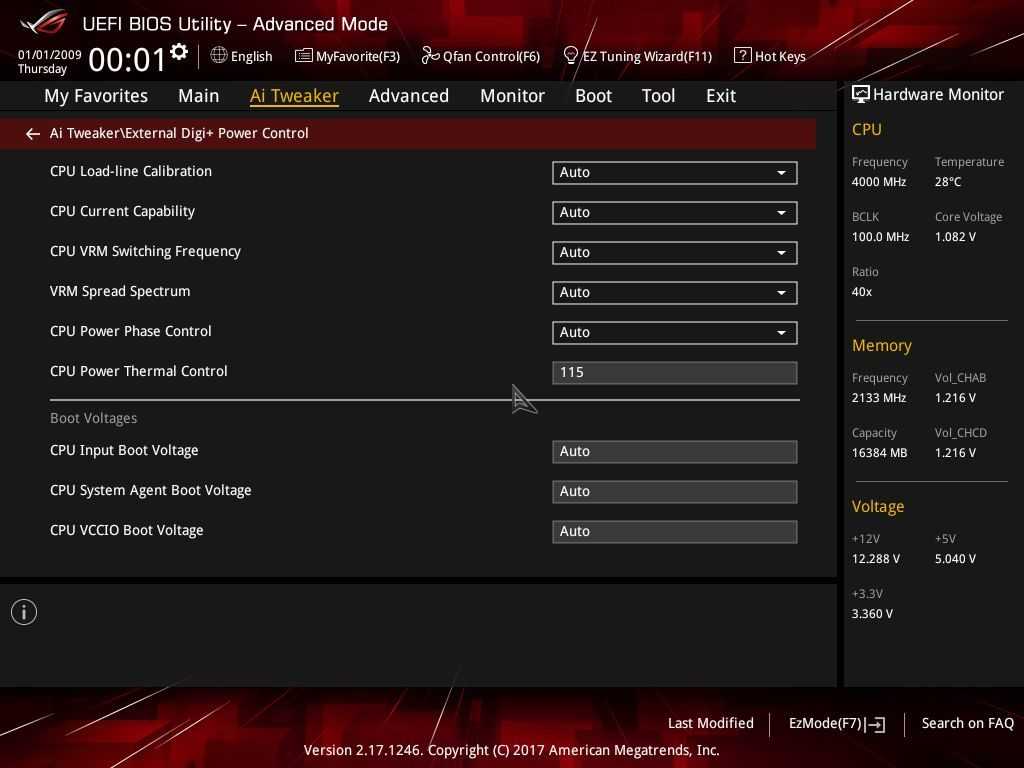

Вкладка Ai Tweaker содержит основные параметры для разгона процессора и оперативной памяти. Здесь вы сможете найти такие параметры как: множитель CPU, частота BCLK, частота памяти, настройки системы питания, настройки таймингов и возможность повышения напряжений. Кроме того имеется отдельное подменю DIGI+ VRM, позволяющее тонко настраивать систему питания процессора и оперативной памяти. Воспользоваться функцией ручной настройки множителей и напряжений для всех ядер можно в меню By Specific Core.

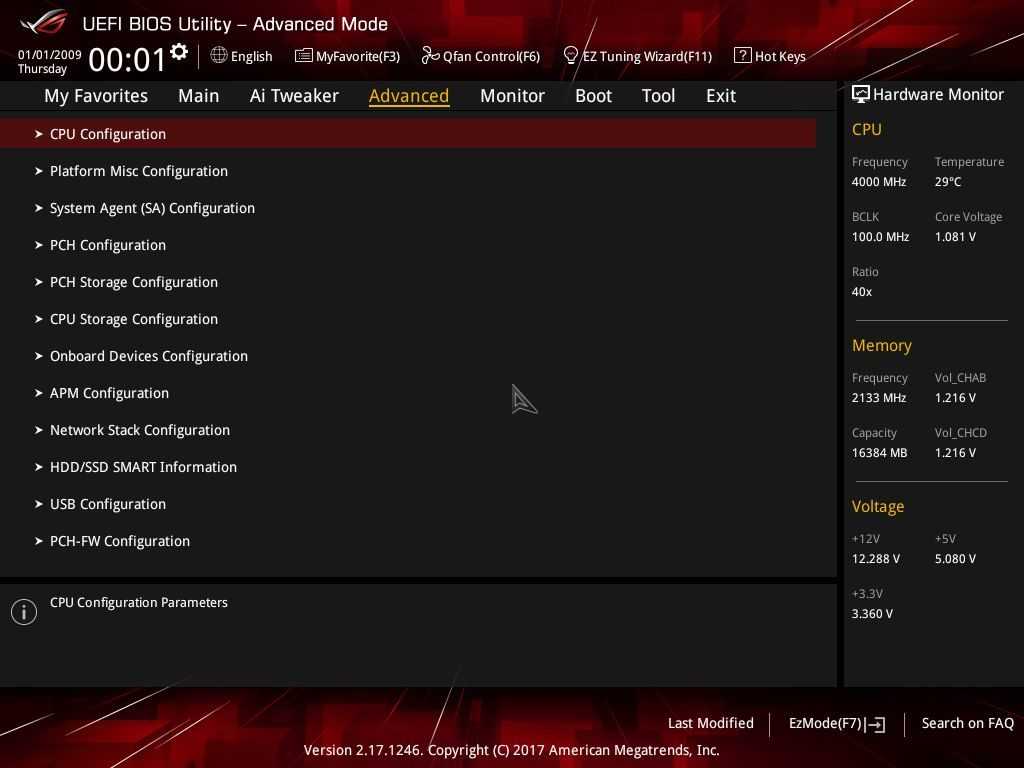

Вкладка ADVANCED позволяет настраивать основные узлы платы и сторонние контроллеры.

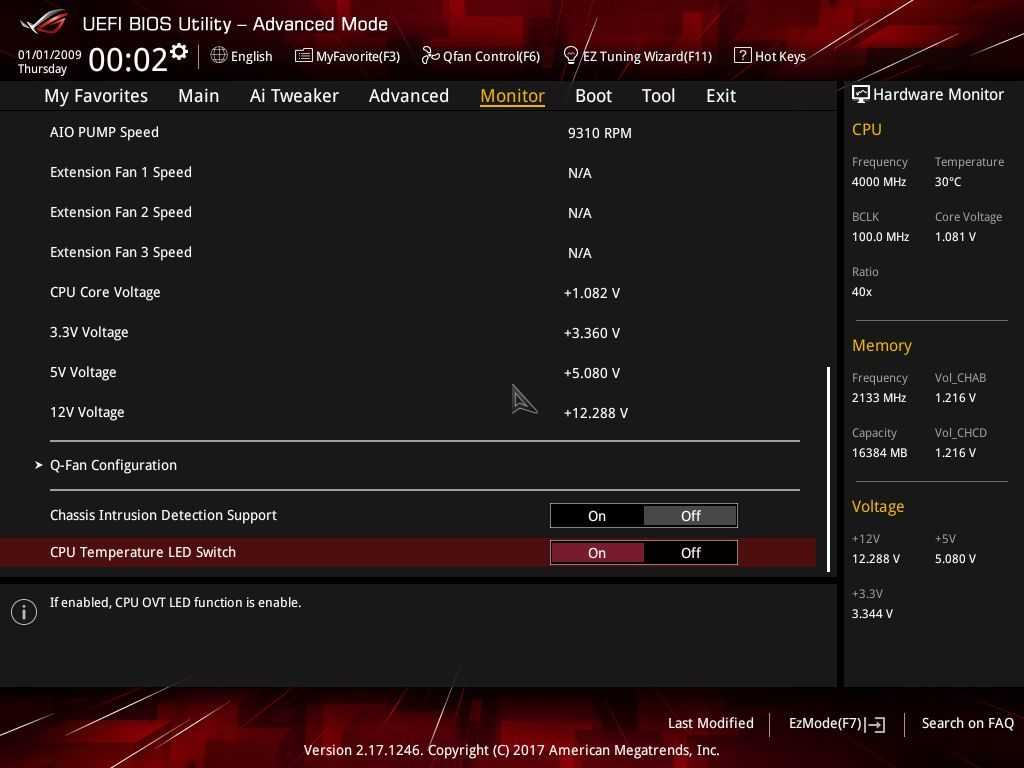

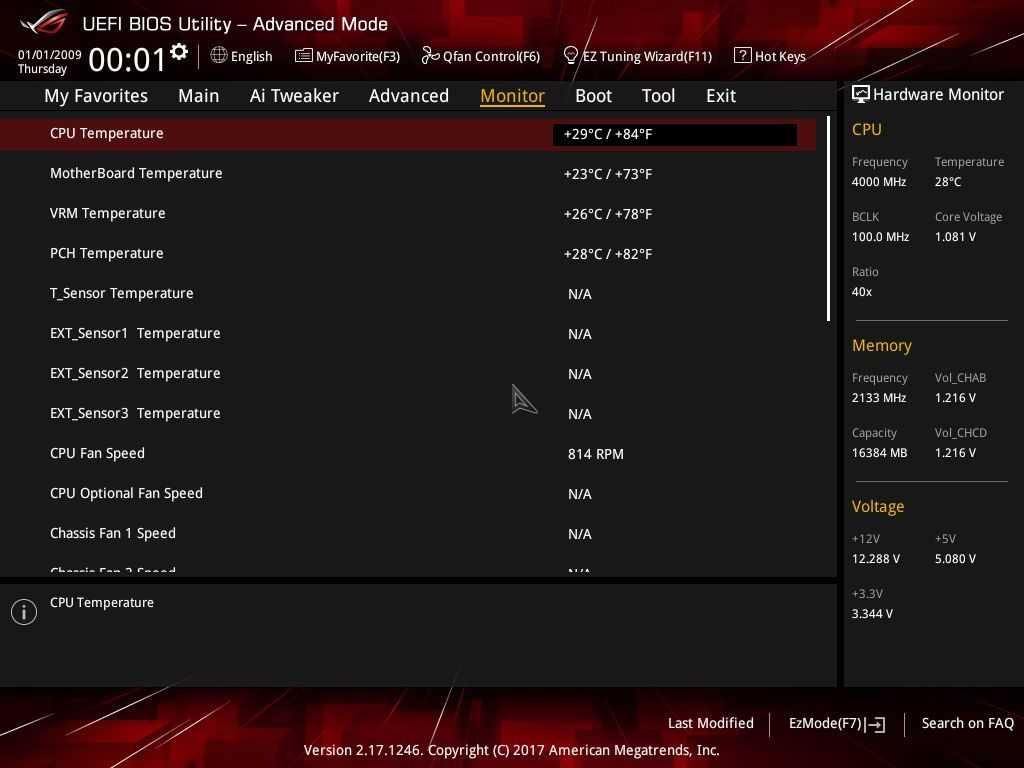

Вкладка Monitor информирует нас о температуре компонентов компьютера, основных рабочих напряжения и позволяет вручную настраивать работу вентиляторов.

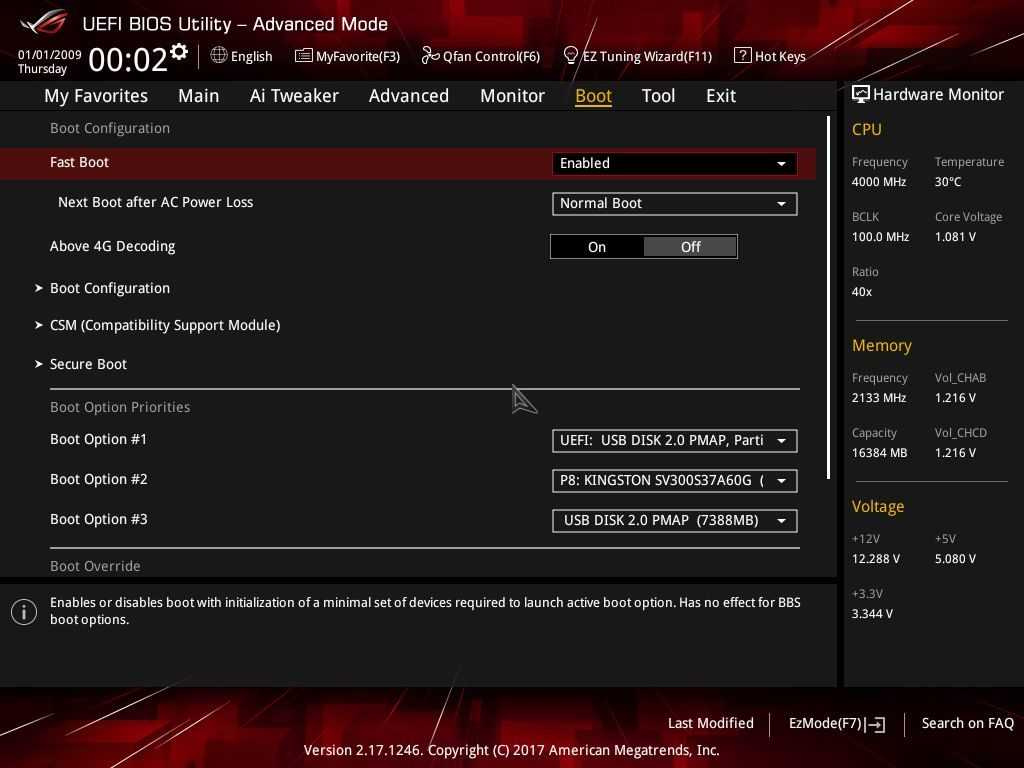

Вкладка Boot позволяет настроить очередность загрузки устройств.

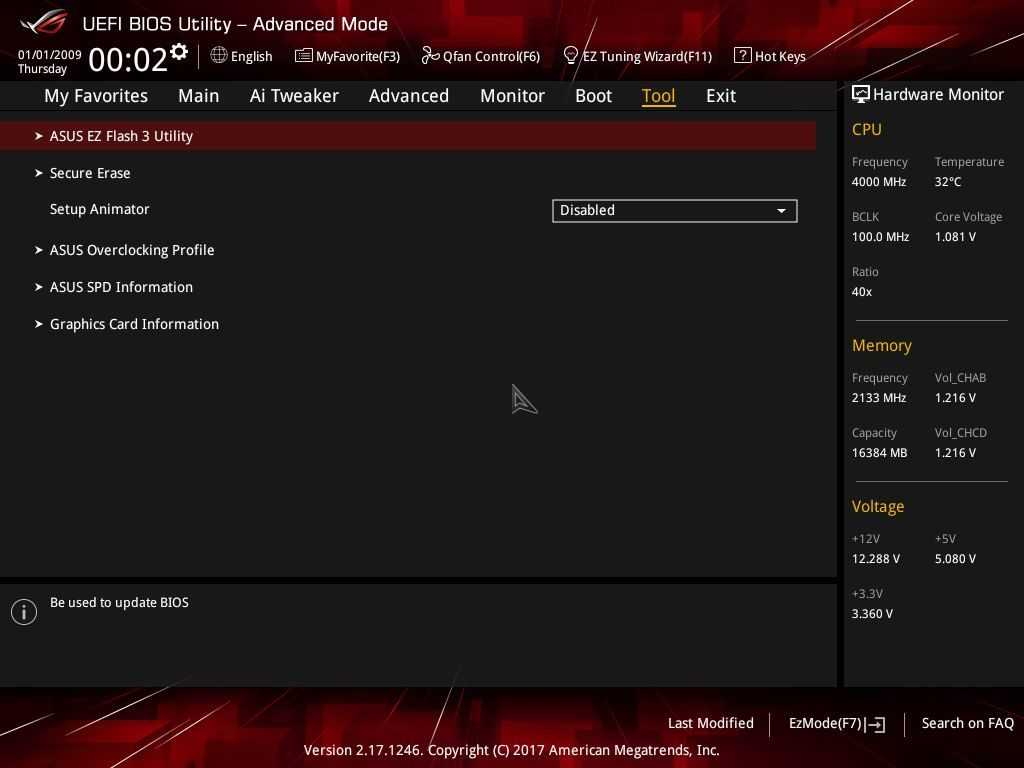

Во вкладке Tool Вы можете сохранять профили разгона и обновить прошивку БИОС.
Вкладка Exit позволяет сохранять изменения и выходить из BIOS.
ASUS ROG STRIX X299-E Gaming: оснащение и комплектация
Материнская плата ASUS ROG STRIX X299-E Gaming формата АТХ выполнена в строгих черно-серых тонах, оснащена чипсетом Intel X299 и процессорным гнездом LGA 2066, а также получила богатый набор интерфейсов и возможностями для моддинга. Как и полагается топовому продукту, комплектация у платы тоже на высоте.
В коробке, помимо самого устройства, пользователь обнаружит 4 кабеля для подключения SATA-дисков, 2 кабеля — для установки LED-лент, планку для вертикального крепления SSD-накопителя формата M.2 (одновременно выступает и радиатором), SLI-мостик для объединения видеокарт NVIDIA, внешняя антенна для предустановленного модуля Wi-Fi и т.п.

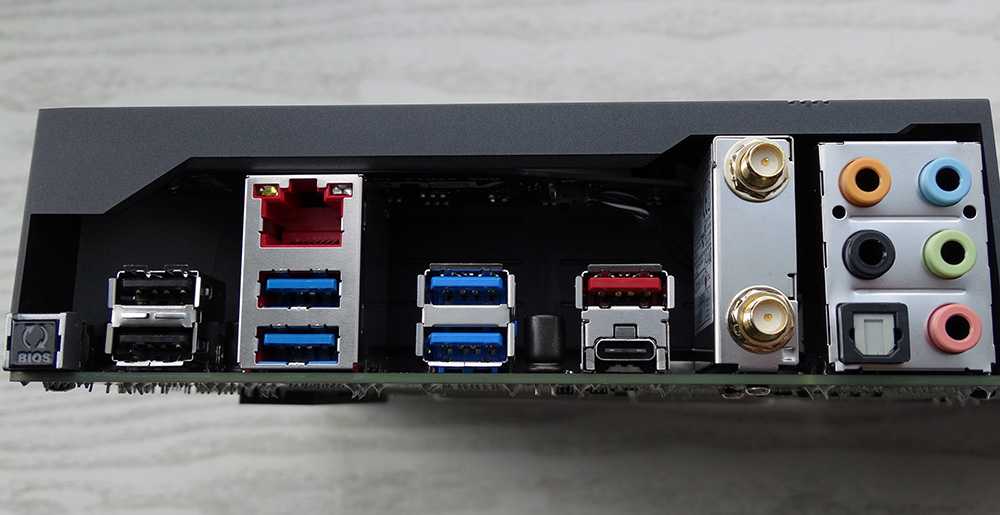

На боковой панели ASUS ROG STRIX X299-E Gaming разместился сетевой разъем RJ-45, пять аналоговых аудиовыходов и оптический S/P-DIF, интерфейсы 2xUSB 3.1 Gen 2 Type-A, USB Type-C, 4xUSB 3.1 Gen 1, двухдиапазонный модуль ASUS Wi-Fi GO! (поддерживает работу с беспроводными подключениями стандарта 802.11 ac и Bluetooth 4.0) и кнопка USB BIOS Flashback.
Также здесь есть два порта USB 2.0, один из которых можно задействовать для функции USB BIOS Flashback (позволяет обновлять BIOS с флеш-накопителя, не заходя в настройки самого BIOS и не загружая Windows). Кроме того, чипсет Intel X299 позволяет реализовать на плате поддержку еще 4 портов USB 2.0 и 4 портов USB 3.1 Gen 1, которые доступны при подключении USB-разъемов на выносной планке.

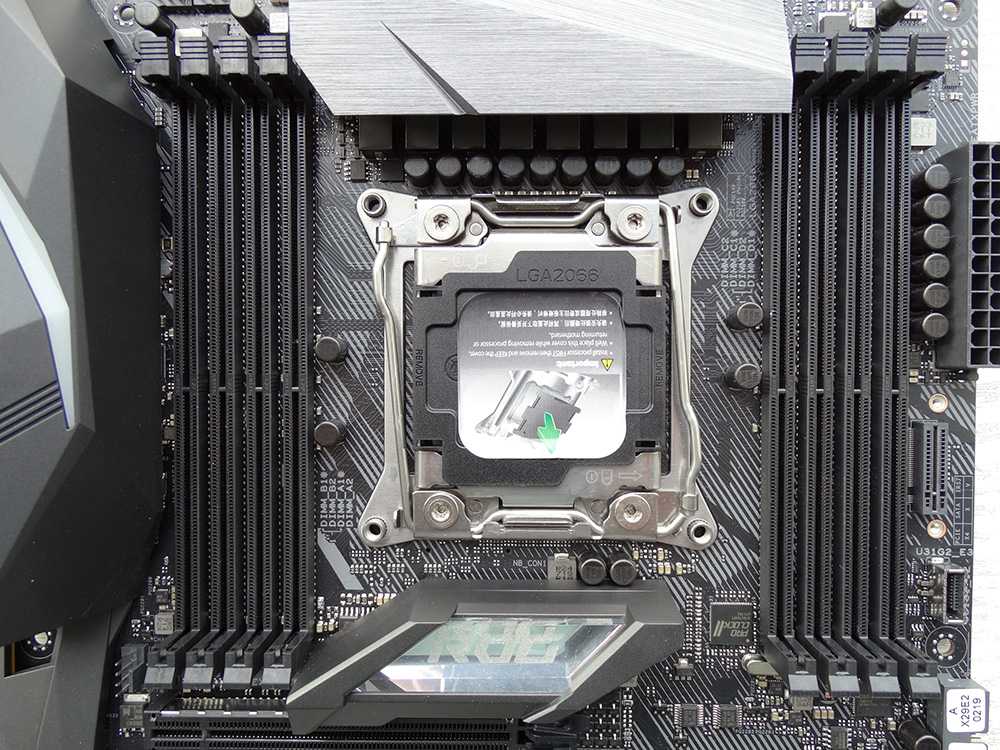

Для установки оперативной памяти предусмотрено сразу 8 слотов DDR4 DIMM (4 слева и 4 справа от процессорного разъема). Материнской платой поддерживаются модули RAM с частотой до 4133 МГц суммарным объемом до 128 Гбайт (при использовании 6-ядерных и более процессоров) или до 64 Гбайт (при использовании 4 ядерных CPU). Поддержка работы с XMP-профилями также присутствует.

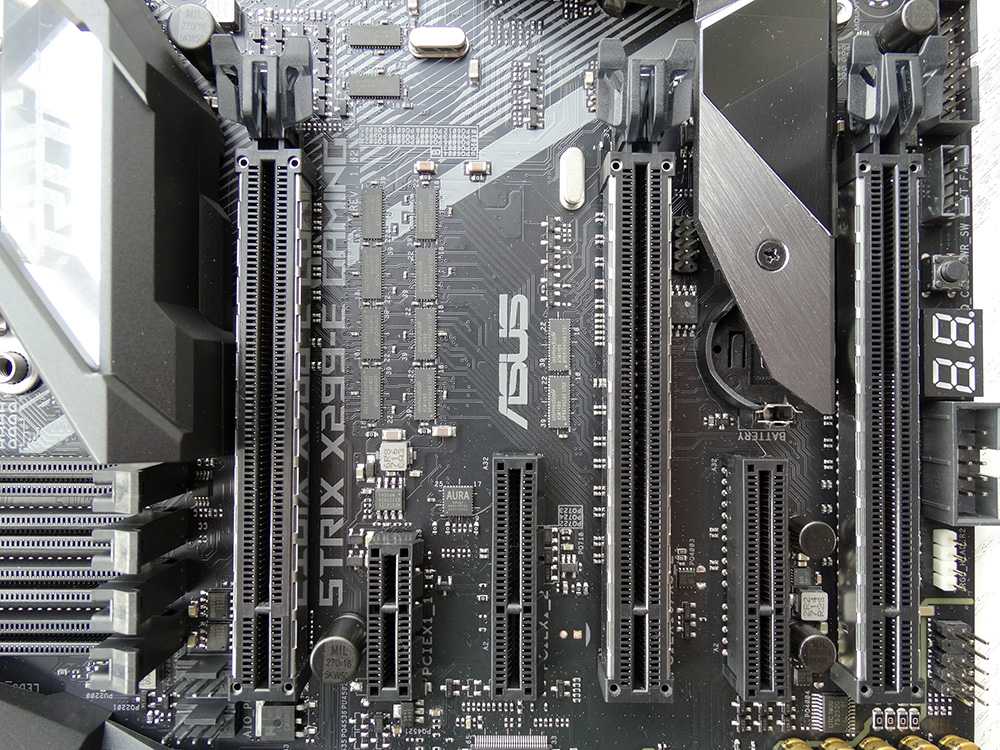

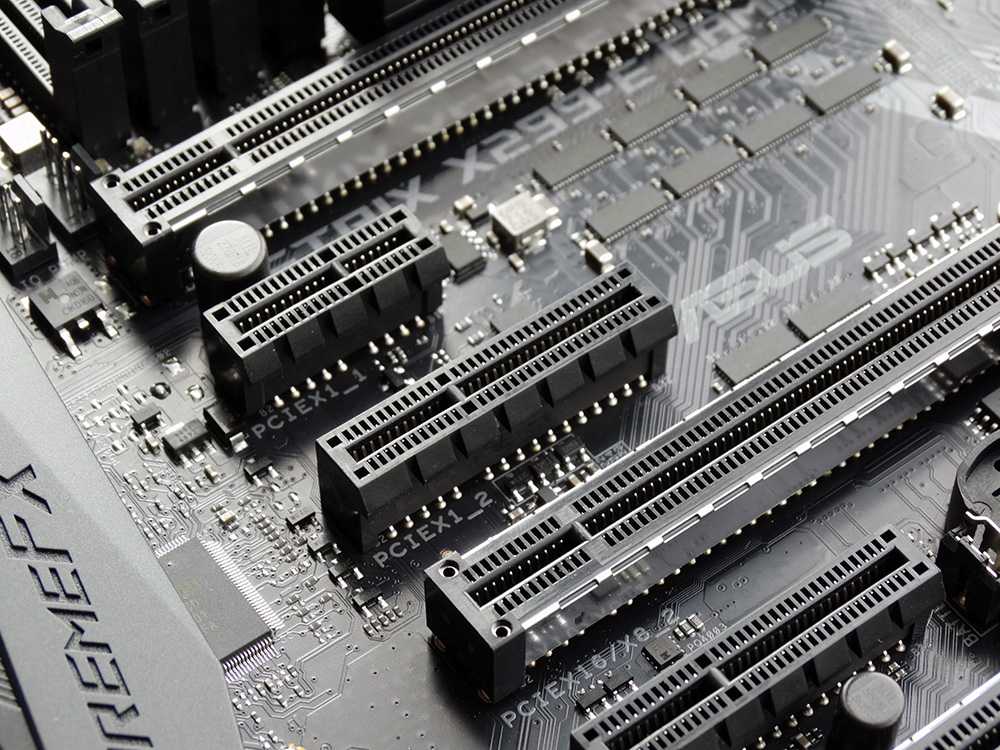

В нижней части платы разместились шесть слотов PCI Express, три из которых (PCI Express 3.0 x16) укреплены металлизированными вставками по бокам. Отметим, что материнская плата позволяет подключать до трех видеокарт NVIDIA или AMD в режиме SLI и CrossFireX соответственно.

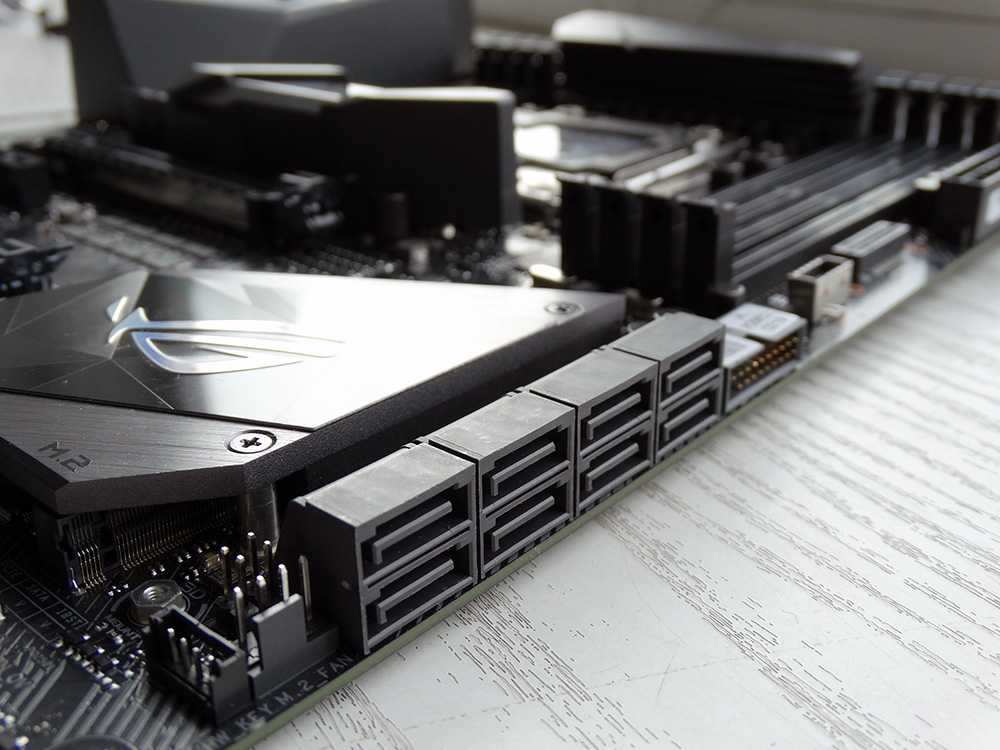

Для подключения накопителей на материнской плате реализовано 8 разъемов SATA 6 Гбит/с и 2 порта для установки высокоскоростных SSD-накопителей форм-фактора M.2. Первый — находится в верхней части материнской платы около слотов для оперативной памяти и поддерживает подключение накопителей M.2 типов 2242/2260/2280/22110, а второй — прячется в нижней части платы под радиатором чипсета и позволяет устанавливать платы расширения M.2 типов 2242/2260/2280. Также отметим совместимость с технологией памяти Intel Optane.

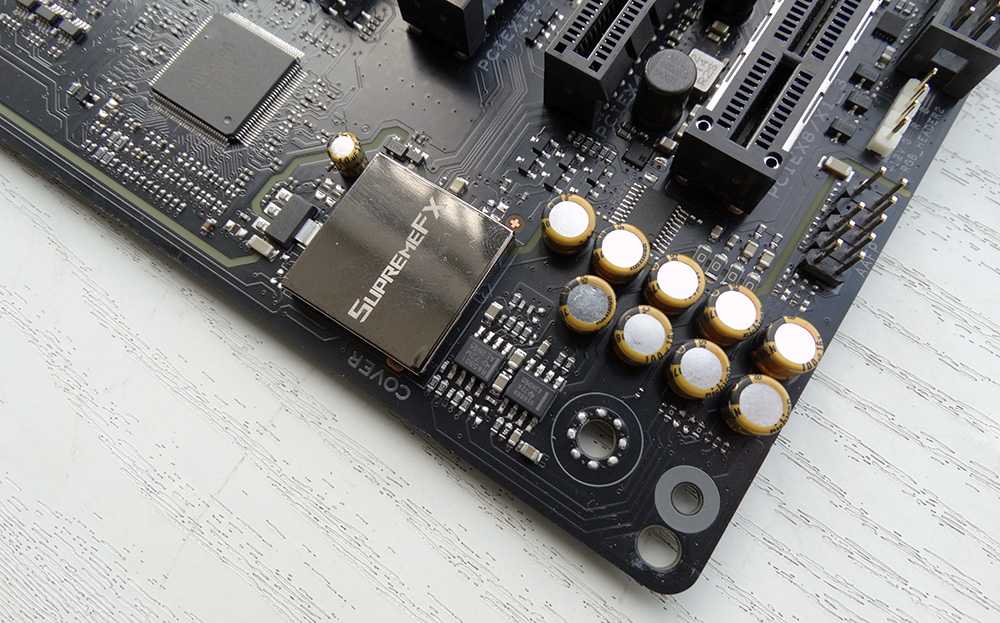

Звуковая подсистема SupremeFX построена на базе аудиоконденсаторов японского производства премиум-класса и топового 7.1-канального аудиокодека Realtek S1220A, который показывает хорошее соотношение сигнал/шум на линейном аудиовыходе и входе (120 дБ и 113 дБ соответственно). Более того на плате установлена микросхема, автоматически определяющая сопротивление наушников для настройки оптимального коэффициента усиления.
Сетевые функции возложены на контроллер Intel Ethernet I219-V, который обеспечивает высокую пропускную способность и, как следствие, быстрый и плавный гейминг. Для поклонников онлайн-игр это очень важный фактор.
Заключение
Платформа LGA 2066 на сегодняшний день имеет хороший потенциал, как с точки зрения производительности, так и временного жизненного цикла. Материнская плата MSI X299 Tomahawk AC, которая представляет собой больше основу для игрового ПК, видится нам весьма перспективным и актуальным приобретением. Учитывая техническое оснащение и возможности MSI X299 Tomahawk AC, на ее баземожно собрать действительно высокопроизводительный компьютер, который будет актуальным еще долгое время.
Из плюсов MSI X299 Tomahawk AC стоит выделить качественную элементарную базу и множество новых интерфейсов
Среди особенностей, на которые оверклокерам стоит обратить внимание, мы бы отметили 8-фазную систему питания и всего один дополнительный разъем питания процессора, которые явно не рассчитаннына экстремальный разгон и покорение мировых рекордов. Что касается элементов BIOS, то в случае с MSI X299 Tomahawk AC все настройки реализованы грамотно и логично
18500 рублей — это именно та цена, за которую на момент публикации данного обзора можно приобрести MSI X299 Tomahawk AC. И за эти деньги MSI X299 Tomahawk AC для сборки ПК на платформе LGA 2066 видится нам вполне сбалансированным решением.
Плюсы:
- качественная элементная база, компоненты с большим сроком эксплуатации;
- поддержка множества современных интерфейсов;
- наличие Wi-Fi/Bluetooth сразу на плате;
- Dual-BIOS, грамотный интерфейс меню;
- качественный звук Audio boost 4;
- дисплей POST-кодов, кнопки включения и перезагрузки на плате;
- продолжительный жизненный цикл, поддержка будущих процессоров Intel для LGA 2066.
Минусы:
- базовая подсистема питания процессора, рассчитанная на среднестатистический разгон, но не для экстремального оверклокинга;
- светодиодная подсветка платы реализована «для галочки».
