Материнская плата ASUS P7P55D Deluxe на чипсете Intel P55
BIOS платы ASUS P7P55D Deluxe основан на версии AMI BIOS, и его объем равен 16 Мбит.
Все настройки памяти находятся в разделе функций разгона:
Там же есть параметр, который влияет на производительность — установка частоты памяти.
Теперь рассмотрим раздел, посвященный системному мониторингу.
Плата отслеживает текущую температуру процессора и системы, скорость всех вентиляторов, а также уровни напряжений. Пользователь имеет возможность управлять скоростью вентиляторов с помощью функции Q-Fan:
Также добавим, что следить за показаниями мониторинга можно из Windows с помощью утилит PC Probe2 и AI Suite. Последняя имеет довольно интересную функцию Fan Xpert, которая позволяет довольно гибко настроить соотношение температуры и скорости вращения кулера:
Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:
Также есть возможность отображения параметров BIOS на нескольких языках:
Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 2, а также CrashFree BIOS 3, которая позволяет восстановить «запоротый» BIOS с помощью образа на дискете, CD-диске или флэшке.
Обновить версию BIOS можно несколькими способами. Во-первых, воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows). Во-вторых, для этой цели предназначена утилита EZ Flash 2, которая встроена в BIOS.
Отметим поддержку энергосберегающей технологии EPU. Программная часть представлена в виде соответствующей утилиты EPU 6-Engine:
А аппаратная — чипом, который расположен рядом с процессорным разъемом:
Отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости — загружать их. Плата ASUS P7P55D Deluxe поддерживает восемь независимых профилей:
И, наконец, обратим ваше внимание на то, что оболочка ASUS Express Gate обзавелась русским интерфейсом:
Разгон и стабильность
Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 16-фазную схему, в которой установлено пять конденсаторов емкостью 270 мкФ и 18 конденсаторов емкостью 820 мкФ.
Кстати, преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по трехфазной схеме, а PWM подсистемы памяти — по четырехфазной.
Функции разгона сосредоточены в разделе «AI Tweaker».
Плата ASUS P7P55D Deluxe поддерживает несколько схожих по замыслу технологий: Intel X.M.P. и ASUS D.O.C.P. (DRAM O.C. Profile).
Технологии Intel XMP (Extended Memory Profiles) — это своего рода аналог NVIDIA EPP (Enhanced Performance Profiles), суть которой заключается в дополнительной информации, прописанной в SPD модулей памяти, в которой перечислены гарантированно стабильные режимы работы памяти. Каждый набор включает информацию о частоте памяти, напряжении и соответствующих таймингах, и главное — субтаймингах. Таким образом, разгон с помощью функций Intel X.M.P. и ASUS D.O.C.P. происходит как бы отталкиваясь от возможностей памяти: частота памяти устанавливается максимально возможной, а затем с помощью доступных множителей устанавливается частота Bclk и множитель процессора (а следовательно, и результирующая частота процессора).
Остальные функции разгона:
| Плата | ASUS P7P55D Deluxe |
| Изменение множителя CPU | + |
| Изменение Bclk | от 80 МГц до 500 МГц (1 МГц) |
| Изменение Vcore | от 0,85 В до 2,1 В (0,00625В) |
| Изменение Vmem | от 1,5 В до 2,5 В (0,0125 В) |
| Изменение Vimc | от 1,1 В до 1,9 В (0,00625 В) |
| Изменение Vpch | от 1,05 В; 1,15 В |
| Изменение Vpll | от 1,8 В до 2,1 В (0,1 В) |
| Изменение PCI-E | от 100 МГц до 200 МГц (1 МГц) |
Нужно подчеркнуть, что верхние границы диапазонов Vcore, Vmem и Vimc зависят от трех переключателей, которые расположены около слотов DIMM. Мало того, что эти переключатели намного удобнее традиционных перемычек, так еще рядом с ними установлены светодиоды, которые показывают текущий диапазон настроек.
Теперь переходим к практическому разгону. Итак, плата ASUS P7P55D Deluxe показала следующие результаты: стабильная работа на частоте Bclk = 198 МГц с процессором на ядре Lynnfield.
Продолжая тему разгона, отметим новую фирменную утилиту оверклокинга TurboV EVO, которая взаимодействует с выносным модулем TurboV Remote:
Кстати, для нужд оверклокинга, на плате размещен дополнительный чип:
И, наконец, пара слов об автоматической утилите разгона, которая подбирает максимально стабильную частоту без участия пользователя:
Практические тесты показали, что данная функция работает довольно точно и хорошо реализует оверклокерский потенциал процессора.
источник

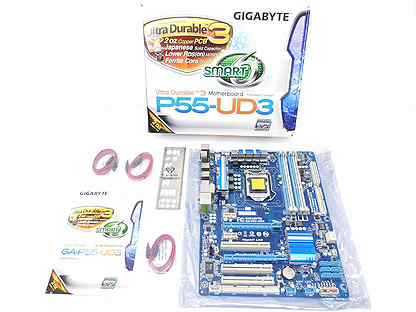

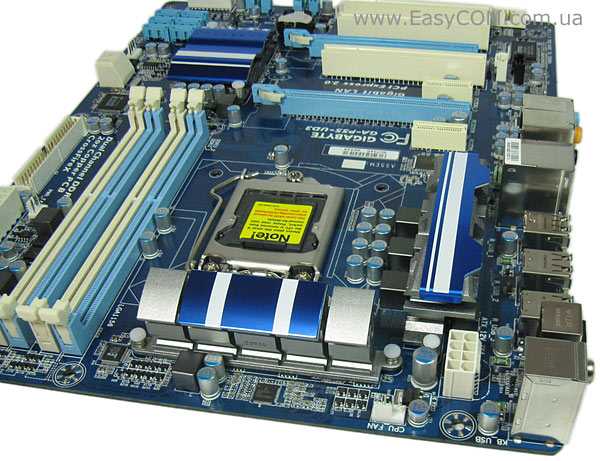

Характеристики

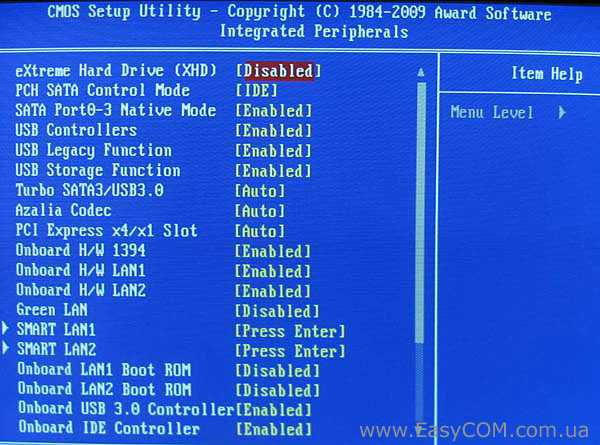

| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ по ГО | Повреждения, вызванные разгоном компонентов, в том числе, при использовании входящей в комплект утилиты Easy Tune, приводят к снятию платы с гарантии СЦ производителя |
| ПРЕДУПРЕЖДЕНИЕ | Невозможно использовать видео встроенное в процессоры Clarkdale |
| Основные характеристики | |
| Описание | Зарядка USB устройств (iPod, iPhone и т.д.), Зарядка USB устройств при выключенном компьютере, Используется 100% конденсаторов с твердым полимером |
| Производитель | GIGABYTE |
| Модель | GA-P55-UD3L (rev. 2.0)найти похожую мат.плату |
| Тип оборудования | Материнская плата для настольного ПК |
| Назначение | Настольный ПК |
| Чипсет мат. Платы | Intel P55 или H55характеристики чипсета |
| Гнездо процессора | Socket LGA1156 |
| Формат платы | ATX (305 x 190 мм) |
| Поддержка ОС | Windows XP x64, Windows XP, Windows MCE 2005, Windows Vista, Windows 7 |
| Поддержка процессоров | |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Core i7 8xx, Core i5 6xx/7xx, Core i3-5xx, Pentium G6xx0 |
| Поддержка ядер процессоров | Lynnfield, Clarkdale |
| Частота шины | 2500 МГц |
| Поддержка Hyper Threading | Да |
| Поддержка памяти | |
| Тип поддерживаемой памяти | DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Количество разъемов DDR3 | 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP) |
| Максимальные поддерживаемые стандарты памяти | Зависит от процессора |
| Дисковая система | |
| SATA-II | 8 каналов (6 каналов P55, 2 канала JMicron JMB363) |
| Поддержка UDMA/133 | 1 канал с возможностью подключения 2х устройств (контроллер JMicron JMB363) |
| Разъем для подключения FDD | Есть |
| Коммуникации | |
| Сеть | 1 Гбит/с. Сетевой контроллер Realtek RTL8111F |
| Интерфейс, разъемы и выходы | |
| USB разъемы на задней панели | 8x USB 2.0 |
| Порты | 1x LPT, 1x COMпорты |
| Клавиатура/мышь | PS/2 клавиатура/мышь + USB |
| Слоты для установки плат расширения | |
| Количество разъемов PCI Express 16x | 2 слота 16x работают в режиме 16-4 (PCI-E 2.0 + PCI-E 1.0) |
| Количество разъемов PCI Express 1x | 1 слот 1x PCI-E 1.0 |
| Количество разъемов PCI | 4 слота |
| Встроенная видеокарта | |
| Видео разъемы на задней панели | Нет |
| Поддержка CrossFire | Да |
| Встроенная звуковая карта | |
| Звук | 8-канальный HDA кодек Realtek ALC888 |
| Аудио разъемы на задней панели | 1x коаксиальный S/PDIF-out, Line-out, Line-in, Mic-in |
| Охлаждение | |
| Технологии уменьшения шума охлаждающей системы | CPU/System Smart Fan Control |
| Питание | |
| Требования к блоку питания | Поддерживаются только 24+8 pin, 24+4 pin блоки питания.совместимые БП |
| Технология энергосбережения | Dynamic Energy Saver (DES-2) |
| Прочие характеристики | |
| BIOS | AWARD BIOS, 16 Мбит x2 с поддержкой DualBIOS |
| Прочее | On/Off Charge Technology поддерживается начиная с PCB rev. 2.0 |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 33 x 26.5 x 7 см |
| Вес брутто (измерено в НИКСе) | 1.357 кг |
Как решить проблему
Результаты проведенного Уолтоном тестирования показывают, что проблема кроется не в марке материнской платы, а в ее модели – это видно при сравнении двух плат компании MSI. Эксперт подчеркнул, что для ее решения от пользователя могут потребоваться совершенно нетривиальные действия.
MSI B650M Pro, провалившая все тесты
Например, владелец платы MSI B560M Pro будет вынужден проследовать в BIOS и найти в нем настройки системы охлаждения. Там ему будет нужно выбрать пункт «water-cooling» вместо штатного значения «box cooler».
Но даже эти манипуляции не приведут к полному сбросу ограничений. Уолтон пишет, что в платах есть функция тепловой защиты VRM (Voltage Regulator Module – неотъемлемый элемент материнской платы, отвечает за питание процессора). По его словам, из-за нее производительность CPU даже при снятых ограничениях в BIOS будет снижаться – на MSI B560M Pro она будет ниже на 16%, чем на более дорогой MSI B560 Tomahawk.
Стивен Уолтон добавил, что к выбору материнской платы на чипсете B560 следует подходить максимально ответственно. Если пользователь готов тратить время на настройку BIOS, то ему можно сэкономить и взять плату дешевле $140 (10,4 тыс. руб.). В противном случае добиться максимальных показателей CPU у него не выйдет, и единственным выходом будет только замена материнской платы на более дорогую.
