Конфигурация тестового стенда
- Процессор: Intel Core i7-6700K (4000 МГц);
- Материнская плата: ASUS Z170-DELUXE, версия БИОС 0901;
- Кулер: Raijintek Triton 280;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
- Видеокарта: ASUS GeForce GTX 980 Ti MATRIX;
- Накопитель SSD: OCZ Vector 180 240 Гбайт;
- Регулятор вращения вентиляторов: Schyte Kaze Q-12;
- Блок питания: Thermaltake Toughpower Grand 1200W Platinum;
- Корпус: NZXT Switch 810;
- Монитор: VIEWSONIC VP2770-LED;
- Операционная система: Windows 7 64-bit Service Pack 1;
- Драйвера: GeForce 359.06.
Следует отметить, что несмотря на свои габариты видеокарта практически не провисает. В качестве центрального процессора использовался Intel Core i7-6700K, при этом частота процессора была номинальной. Роль платформы выполняла материнская плата ASUS Z170-DELUXE (версия BIOS 0901). Значение FCLK было задано вручную и соответствовало 1000 МГц. Память функционировала на частоте 2800 МГц при активном профиле XMP с таймингами 16-18-18-36. Термоинтерфейс для GPU был заменён на Arctic Cooling MX-2.

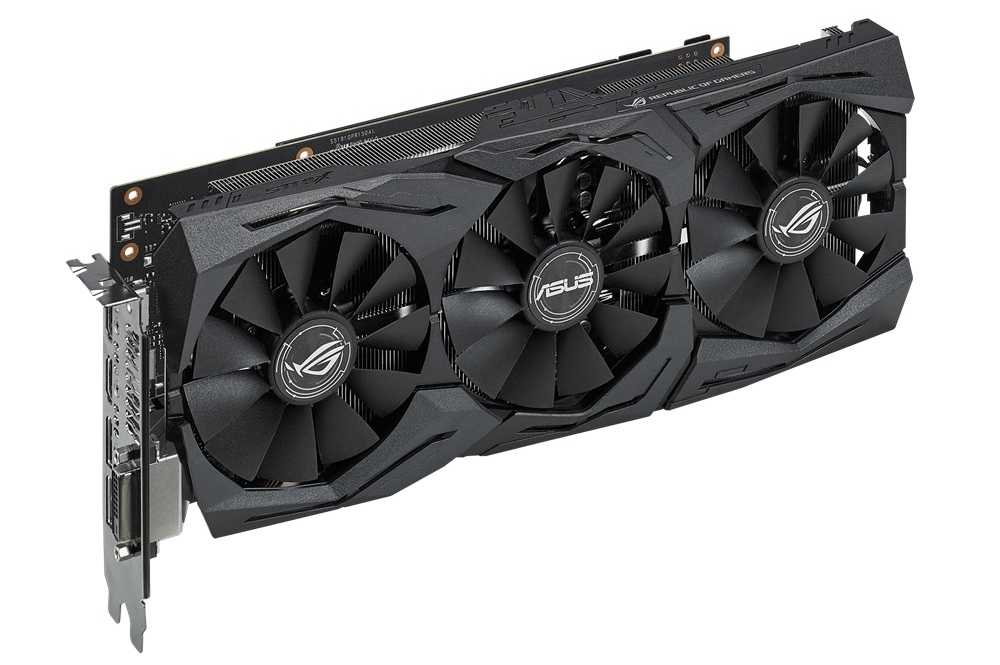

Рассматриваемый экземпляр ASUS Strix 980 Ti отличается от эталонного образца альтернативной системой охлаждения, увеличенной на 216 МГц частотой GPU и увеличенной на 200 МГц эффективной частотой памяти. Помимо этого была полностью переработана печатная плата и усилена подсистема питания.
Печатная плата
ASUS использует печатную плату собственного дизайна, она существенно отличается от референсного решения.
В целом, печатная плата схожа с той, что используется в рассмотренном ранееASUS GTX 980 STRIX OC. Единственным существенным отличием является не поднятые вверх разъёмы для подключения SLI.
На видеокарте распаян GPU с маркировкой GM204-400-A1, рядом с графическим процессором находятся восемь чипов памяти, суммарный объём которых равен 4Gb.
Чипы имеют маркировку K4G41325FC-HC28, они рассчитаны на частоту 1750 МГц (7000 МГц), шина памяти равна 256 бит.
Видеокарта имеет десятифазную систему питания. Из десяти фаз восемь приходится на GPU, а оставшиеся две — на память.
За управление питанием отвечает фирменный контроллер Digi+, он обладает рядом полезных функций, одна из которых — это способность отключать фазы питания в режиме бездействия, собственно такой же мы наблюдали вASUS GTX 980 STRIX OC.
Для подключения питания видеокарты понадобится два провода: 8pin и 6pin.
Система охлаждения
Зачастую именно эффективность фирменной системы охлаждения играет определяющую роль при подборе видеокарты. Самое главное найти баланс между максимальной рабочей температурой и алгоритмом работы вентиляторов. Видеокарта должна работать в штатном режиме и не уходить в троттлинг, при этом лишний шум также не приветствуется.
Для демонтажа системы охлаждения следует открутить четыре шурупа, причем на одном из них присутствует гарантийная пломба.
Система охлаждения состоит из пластикового кожуха с двумя вентиляторами, массивного радиатора отводящего тепло от графического ядра и дополнительного радиатора, который предназначен для силовых элементов. Судя по отпечатку, с чипом контактируют только три трубки расположенные по центру.
Радиатор односекционный и является ярким представителем линейки DirectCU II. В основе конструкции лежит принцип использования пяти U-образных тепловых трубок разного диаметра, которые пронзают массив из металлических пластин. Это позволяет равномерно распределять тепло по всей площади. Инженеры ASUS придерживаются технологии прямого контакта, когда тепловые трубки напрямую соприкасаются с графическим процессором. Несмотря на то, что GPU контактирует не со всеми трубками едва ли это можно отнести к минусам. Все дело в том, что такой подход применялся уже неоднократно и различные топовые ускорители ASUS все равно демонстрировали великолепные результаты, достаточно вспомнить Matrix GTX 780 Ti Platinum или Matrix GTX 980 Platinum.
Для продува радиатора используются две вертушки FirstD, промаркированные как FD10015H12S. Эти 100 мм вентиляторы снабжены одиннадцатью лопастями, которые располагаются под углом, что помогает оптимизировать воздушный поток.
Внешний вид изделия
На этот раз ASUS решила отойти от традиционной красно-черной раскраски и предложило нечто новое. По цвету передняя панель чем-то напоминает светло-серебристый металл. Для придания большей выразительности дизайну по всей поверхности нанесены технологические узоры, часть из которых выделена оранжевым цветом. Габариты карты также будоражат воображение. Мало того, что в длине модель достигает 300 мм, при этом в ширину она разрослась до 145 мм.
Обратная сторона снабжена обработанной металлической пластиной, смотрится стильно и защищает элементы расположенный на обратной стороне платы. Для улучшения теплоотвода бэкплейт снабжен перфорацией в виде сот. Все порты снабжены черными пластиковыми заглушками.
Боковая часть кожуха выкрашена в черный цвет, чтобы лучше соответствовать большинству типовых конфигураций, в основе которых лежит именно черный цвет.
Четыре тепловые трубки разного диаметра ориентированы в сторону материнской платы. Приятным нюансом является то, что каждая трубка никелирована и покрашена в черный цвет.
На другой стороне выходит пятая тепловая трубка. Хочу также отметить, что видеокарта вместе с системой охлаждения занимает более 2-х слотов. Этот фактор стоит учесть при построении системы в компактном корпусе.
Для создания конфигурации с несколькими ускорителями производитель предусмотрел наличие SLI разъёмов
Обратите внимание на наличие ребра жесткости, которое здесь весьма уместно учитывая габариты устройства
Из особенностей также можно отметить наличие подсвечиваемой надписи Republic of Gamers, которая обрамлена в оранжевую рамку. Для подключения дополнительного питания предусмотрено специальное углубление, благодаря чему удается сэкономить немного места и гарантировать, что коннекторы не помешают закрыть боковую панель корпуса. Кстати о питании, чтобы устройство исправно работало вам потребуется качественный блок мощностью от 600 Вт с двумя 8-ми контактными коннекторами.
Спереди кожух выходит за края платы тем самым увеличивая её длину до 300 мм. Снизу на плате можно заметить разъем для подключения molex, это потребуется в случае активации Memory Defroster. Правее находится кнопка сброса к исходным настройкам БИОС.
Интерфейсная панель включает следующие порты: 3х DisplayPort, DVI-I, HDMI.
Внешний вид
Видеокарта имеет немалые размеры, а именно 287x137x40мм. Фирменная система охлаждения DirectCU H2O скрыта под чёрно-красным кожухом, на его конце присутствует надпись Poseidon. На системе охлаждения установлены два низкопрофильных вентилятора имеющих диаметр 90мм.
На обратной стороне видеокарты расположен фирменный бекплейт с надписью Asus Poseidon.
С верхнего края из-под кожуха выпирают три тепловые трубки и два выхода для подключения видеокарты в контур СЖО. Ближе к видеовыходам в кожухе установлена подсветка.
Если обратить внимание, то можно заметить, что под кожухом виднеется металлическая пластина системы охлаждения, которая проходит практически во всю длину видеокарты
С торца, на красной вставке кожуха, расположена надпись Poseidon. Под ним виднеется продолжение системы охлаждения.
Видеокарта оснащена большим количеством видеовыходов: 3x DisplayPort, 1x HDMI и 1x DVI, а значит, может поддерживать до 4х мониторов в одновременной работе.
Система охлаждения
Пожалуй, гвоздём сегодняшнего обзора станет именно раздел о «системе охлаждения», ведь основной изюминкой Poseidon GTX 980 является гибридная система охлаждения DirectCU H2O. Её мы сегодня хорошенько изучим и проверим на деле. Сама система охлаждения состоит из нескольких компонентов:
- Алюминиевая усилительная пластина, которая выполняет роль поддержки и защиты обратной стороны платы.
- Система охлаждения DirectCU H2O, которая имеет довольно сложное строение.
- Пластиковый кожух, в котором находятся два пыленепроницаемых вентилятора и фирменная подсветка ROG.
На картинке ниже хорошо видно, как устроена DirectCU H2O. Условно, она состоит из двух слоёв. Первый слой выполнен в виде большой пластины, контактирующей со всеми горячими элементами, находящимися на печатной плате. В деталях, он состоит из испарительной камеры, в которую встроен водоканал имеющий выходы под резьбу диаметром G¼ и радиатора подсистемы питания. Второй слой — это радиатор, состоящий из трёх тепловых трубок и алюминиевых ребер. Второй и первый слои надёжно спаяны между собой.
Пара выходов под фитинги имею пластиковые заглушки, диаметр резьбы равен G1/4.
Радиатор фиксируется через бекплейт на 11 винтов.
По сути, система охлаждения состоит из двух основных частей: усиливающей пластины и DirectCU H2O.
Сняв кожух, очень наглядно представляется сам радиатор DirectCU H2O.
С внутренней стороны виднеется медный выступ испарительной камеры, который соприкасается с GPU. Испарительная камера спаяна с основанием радиатора, помимо GPU, система охлаждения, как я уже говорил, охлаждает подсистему питания и модули памяти через толстые термопрокладки, правда они какие-то маленькие.
На фото ниже видно, как соединен радиатор с тепловыми трубками между основанием с испарительной камерой.
Синим цветом на фотографии выделен водоканал.
В конструкции радиатора всего три тепловые трубки. Одна из них диаметром 8мм, остальные имеют диаметр 6мм.
Теперь настало время перейти к кожуху. Он выполнен из пластика, это сделано для того, чтобы облегчить конструкцию системы охлаждения.
Кожух фиксируется к радиатору на защёлки и двусторонний скотч.
В верхнем краю, ближе к видеовыходам, присутствует подсвечивающийся логотип ROG.
Для обдува используются вентиляторы FirstD с маркировкой FDC10H12S9-C. Диаметр вентилятора составляет 90мм, а толщина вентилятора всего 12мм.
Система охлаждения
Пожалуй, гвоздём сегодняшнего обзора станет именно раздел о «системе охлаждения», ведь основной изюминкой Poseidon GTX 980 является гибридная система охлаждения DirectCU H2O. Её мы сегодня хорошенько изучим и проверим на деле. Сама система охлаждения состоит из нескольких компонентов:
- Алюминиевая усилительная пластина, которая выполняет роль поддержки и защиты обратной стороны платы.
- Система охлаждения DirectCU H2O, которая имеет довольно сложное строение.
- Пластиковый кожух, в котором находятся два пыленепроницаемых вентилятора и фирменная подсветка ROG.
На картинке ниже хорошо видно, как устроена DirectCU H2O. Условно, она состоит из двух слоёв. Первый слой выполнен в виде большой пластины, контактирующей со всеми горячими элементами, находящимися на печатной плате. В деталях, он состоит из испарительной камеры, в которую встроен водоканал имеющий выходы под резьбу диаметром G¼ и радиатора подсистемы питания. Второй слой — это радиатор, состоящий из трёх тепловых трубок и алюминиевых ребер. Второй и первый слои надёжно спаяны между собой.
Пара выходов под фитинги имею пластиковые заглушки, диаметр резьбы равен G1/4.
Радиатор фиксируется через бекплейт на 11 винтов.
По сути, система охлаждения состоит из двух основных частей: усиливающей пластины и DirectCU H2O.
Сняв кожух, очень наглядно представляется сам радиатор DirectCU H2O.
С внутренней стороны виднеется медный выступ испарительной камеры, который соприкасается с GPU. Испарительная камера спаяна с основанием радиатора, помимо GPU, система охлаждения, как я уже говорил, охлаждает подсистему питания и модули памяти через толстые термопрокладки, правда они какие-то маленькие.
На фото ниже видно, как соединен радиатор с тепловыми трубками между основанием с испарительной камерой.
Синим цветом на фотографии выделен водоканал.
В конструкции радиатора всего три тепловые трубки. Одна из них диаметром 8мм, остальные имеют диаметр 6мм.
Теперь настало время перейти к кожуху. Он выполнен из пластика, это сделано для того, чтобы облегчить конструкцию системы охлаждения.
Кожух фиксируется к радиатору на защёлки и двусторонний скотч.
В верхнем краю, ближе к видеовыходам, присутствует подсвечивающийся логотип ROG.
Для обдува используются вентиляторы FirstD с маркировкой FDC10H12S9-C. Диаметр вентилятора составляет 90мм, а толщина вентилятора всего 12мм.
Температура и разгон
Для разгона использовалась утилита MSI Afterburner, разгон осуществлялся с поднятием напряжения:
- Частоту GPU удалось повысить на 74 МГц, что в итоговом варианте составило 1290 МГц. С учетом GPU Boost и серьезного заводского разгона это вполне приемлемый результат.
- Частота памяти была увеличена на 550 МГц и достигла значения 2075 МГц (8.3 ГГц QDR), получилась отличная прибавка.
Результат полностью повторяет достижения ASUS GeForce GTX 980 Ti STRIX. Следует оговориться, что ASUS GeForce GTX 980 Ti MATRIX все же рассчитана на профессиональный разгон при помощи азота.
Тестирование происходило в открытом корпусе при комнатной температуре 25 градусов. Система охлаждения хорошо справляется с поставленной задачей и даже под максимальной нагрузкой с повышением питающего напряжения температура не превышает 67 градусов. Что же до минимального значения, оно составило 30 градусов. Если сравнить с ASUS GeForce GTX 980 Ti STRIX, то минимальная температура снизилась на 13°С, а максимальная на 9°С. Комментарии я думаю излишни, великолепный результат. Не следует забывать, что частота чипа повышена на 216 МГц относительно референсной модели.
Скорость вентилятора варьируется в зависимости от загруженности видеокарты (от 1019 до 1311 об/мин.). Отсутствие полупассивного режима совершенно не вредит. Систему охлаждения совершенно не слышно, как при минимальной, так и при максимальной нагрузке. Свиста или писка дросселей замечено не было.
Печатная плата
ASUS использует печатную плату собственного дизайна, она существенно отличается от референсного решения.
В целом, печатная плата схожа с той, что используется в рассмотренном ранееASUS GTX 980 STRIX OC. Единственным существенным отличием является не поднятые вверх разъёмы для подключения SLI.
На видеокарте распаян GPU с маркировкой GM204-400-A1, рядом с графическим процессором находятся восемь чипов памяти, суммарный объём которых равен 4Gb.
Чипы имеют маркировку K4G41325FC-HC28, они рассчитаны на частоту 1750 МГц (7000 МГц), шина памяти равна 256 бит.
Видеокарта имеет десятифазную систему питания. Из десяти фаз восемь приходится на GPU, а оставшиеся две — на память.
За управление питанием отвечает фирменный контроллер Digi+, он обладает рядом полезных функций, одна из которых — это способность отключать фазы питания в режиме бездействия, собственно такой же мы наблюдали вASUS GTX 980 STRIX OC.
Для подключения питания видеокарты понадобится два провода: 8pin и 6pin.
Позиционирование
Все что связано с игровой тематикой набирает в мире все большую популярность, на что обратили внимание крупнейшие производители компьютерной техники. Именно поэтому в последнее время появляется все больше интересной и функциональной периферии
Эта тенденция затронула и комплектующие. Все чаще встречается в названии той или иной материнской платы или видеокарты слово GAMING. Что же до нашего участника, то это премиальный сегмент без оглядки на цену, вот пожалуй и все, что можно сказать по этому поводу. Рассматриваемая модель рассчитана в первую очередь на энтузиастов и оверклокеров, пригодится она и заядлым геймерам, которые готовы раскошелится.
Насколько сильна конкуренция в этом сегменте рынка? Не то чтобы очень, но все же есть некоторые модели, готовые потягаться с нашим гостем. К их числу можно причислить EVGA GeForce GTX 980 Ti KINGPIN, GALAX GeForce GTX 980 Ti HOF, MSI GeForce GTX 980 Ti Lightning и Gigabyte GeForce GTX 980 Ti Extreme Gaming. Если продукция EVGA и GALAX слабо представлена на нашем рынке, то вот прикупить MSI или Gigabyte не составит особого труда, лишь бы денег хватило.
Тест системы охлаждения
Герой сегодняшнего обзора выделился в тестах производительности на фоне конкурентов. Далее хочу показать, как работает на деле гибридная система охлаждения и на сколько она эффективнее воздушной. Проверять я ей эффективность буду в программе FurMark 1.14.1.4. в течение 10 минут, при разрешении 1080р.
Воздух
Первыми представляю результаты системы охлаждения без включения в контур СЖО.
Температура составила 81 градус, частота GPU снижена до 1177Мгц вентилятор работает со скоростью 2800обмин. Результат, если честно, не впечатляющий.
Гибрид
Далее GTX 980 Poseidon включим в контур СЖО. В моём контуре была только видеокарта. Жижу по контуру прогоняла помпа D5, работающая на скорости 3200обмин. Для отвода тепла использовался радиатор Koolance 3x120mm 30-FPI Copper, на котором было установлено три вентилятора Noctua NF-P12 PWM. Они работали со скоростью 700обмин.
Теперь температура составляет всего 52 градуса, а частота GPU поднялась и держалась на отметке 1304Мгц, что даже немного выше, чем завил производитель. Вентилятор работает со скоростью 1070обмин. Его вообще не слышно. Вот теперь результат, впечатляющий.
ROG Mothership GZ700
Причина задержки – желание производителя дождаться выхода самых производительных мобильных чипов Intel. Теперь ROG Mothership получает 8-ядерный 16-поточный Core i9-9980HK (2,4/5,0 ГГц). В паре с GeForce RTX 2080 такая связка позволит многое. К тому же процессор и GPU изначально имеют заводской разгон, то есть стартовую прибавку производительности. Ноутбук также может оснащаться до 64 ГБ DDR4-2666 и тремя скоростными SSD по 512 ГБ каждый.
ROG Mothership GZ700 имеет IPS-экран диагональю 17,3 дюймов. Производитель предлагает две версии дисплея. В превой используется 4К-матрица с расширенным цветовым охватом (100% AdobeRGB) и 60 Гц, а второй – Full HD c частотой обновления 144 Гц, охватом 100% sRGB и поддержкой G-Sync.
Для изготовления корпуса системы используется многоэтапная обработка алюминиевых заготовок на станках с ЧПУ. Платформа получила крупную систему охлаждения с восемью тепловыми трубками и четырьмя кассетами тонких медный пластин.
Для ROG Mothership впервые в промышленном масштабе в качестве термоинтерфейса между кулером и процессором используется жидкий металл от Thermal Grizzly с автоматизированным контролем нанесения. Такой материал на 10–15С улучшает температурный режим по сравнению даже с качественной термопастой.
Формально ROG Mothership GZ700 хотя и относится производителем к классу ноутбуков, однако конструкция и компоновка системы скорее позволяют определить ее в категорию портативных моноблоков-трансформеров.
Основная идея подобного формата – возможность использовать самые мощные компоненты, для охлаждения которых требуется эффективные кулеры, которые сложно уместить в рамках классических ноутбуков.
Второй важный нюанс – отсоединяемая клавиатура, позволяющая расположиться за рабочим столом с максимальным комфортом. В этом случае не нужно придерживаться позы, привычной во время игры на ноутбуке.
Мы уже достаточно детально рассматривали общие возможности ROG Mothership, которые удалось выяснить во время первого знакомства с платформой. Остается дождаться официальных ценников и сроков начала продаж в Украине.
ROG Zephyrus G GA502
Производитель также представил интересную новинку серии ROG Zephyrus на базе процессора AMD. Речь идет о модели ROG Zephyrus G GA502. К сожалению эта версия не попала на презентацию, потому о возможностях ноутбука пока можно судить лишь по спецификациям и доступным промо-фото.
Модель выполнена в стиле Zephyrus M, это все такой же 15,6-дюймовый тонкий (20 мм) ноутбук весом 2,1 кг. Для ROG Zephyrus G GA502 используется процессор AMD Ryzen 7 3750H. Это 4-ядерный чип с поддержкой SMT, позволяющей обрабатывать до 8 потоков одновременно. Процессор оснащен интегрированным видеоядром Radeon RX Vega 10, однако для игр этим лишь ограничиваться не придется. Производитель также оснащает ноутбуки дискретной графикой GeForce GTX 1660 Ti 6 ГБ. Модели G-серии получают до 32 ГБ памяти DDR4-2400 и скоростной накопитель на 256/512 ГБ.
ROG Zephyrus G GA502 оснащаются IPS-экраном с разрешением 1920х1080 и частотой обновления 120 или 60 Гц. О поддержке G-Sync в данном случае речь не идет.
Состав интерфейсных разъемов претерпел некоторых изменений. Упразднен один из портов USB 3.1 Gen2, а USB Type-C не поддерживает Power Delivery, соответственно, не позволяя заряжать ноутбук с помощью компактного БП. В то же время ROG Zephyrus G GA502, как и старшие модели на платформе Intel, оснащен 4-ячеечным аккумулятором на 76 Втч. Производитель обещает автономность до 8,8 ч. В подобном случае наверняка речь должна идти о поддержке технологии Optimus, но в явном виде она не указана в спецификации.
ROG Zephyrus G GA502 наверняка окажутся самыми доступными из представленных ноутбуков серии ROG Zephyrus, однако рекомендованные цены этих моделей пока не объявлены.
Тест системы охлаждения
Герой сегодняшнего обзора выделился в тестах производительности на фоне конкурентов. Далее хочу показать, как работает на деле гибридная система охлаждения и на сколько она эффективнее воздушной. Проверять я ей эффективность буду в программе FurMark 1.14.1.4. в течение 10 минут, при разрешении 1080р.
Воздух
Первыми представляю результаты системы охлаждения без включения в контур СЖО.
Температура составила 81 градус, частота GPU снижена до 1177Мгц вентилятор работает со скоростью 2800об\мин. Результат, если честно, не впечатляющий.
Гибрид
Далее GTX 980 Poseidon включим в контур СЖО. В моём контуре была только видеокарта. Жижу по контуру прогоняла помпа D5, работающая на скорости 3200об\мин. Для отвода тепла использовался радиатор Koolance 3x120mm 30-FPI Copper, на котором было установлено три вентилятора Noctua NF-P12 PWM. Они работали со скоростью 700об\мин.
Теперь температура составляет всего 52 градуса, а частота GPU поднялась и держалась на отметке 1304Мгц, что даже немного выше, чем завил производитель. Вентилятор работает со скоростью 1070об\мин. Его вообще не слышно. Вот теперь результат, впечатляющий.
Заключение
Вот мы и получили действительно интересную видеокарту с необычной системой охлаждения. Пожалуй, эта самая интересная версия GTX 980, которую я только держал в руках. Правда данная карта раскроет себя полноценно только при использовании её в контуре СЖО. Да, конечно, видеокарта стоит не мало, но она однозначно стоит своих денег. Высокая производительность, гибридная система охлаждения, разгон, внешний вид, качественная элементная база, что ещё нужно от флагмана? Да ничего, все уже есть.
Плюсы
- Высокая производительность;
- Высокий разгонный потенциал;
- Гибридная система охлаждения;
- Шикарный внешний вид;
- Тихая работа;
- Возможность использовать в контуре СЖО;
- Качество исполнения;
- Качественная элементная база;
- Продукт серии ROG.
Заключение
Признаться честно я был не мало удивлен тому, насколько ASUS смогла превзойти и без того отличную ASUS GeForce GTX 980 Ti STRIX. В своей премиальной модели инженеры компании реализовали ряд полезных опций для достижения более высоких результатов в процессе разгона. Оценить по достоинству ROG MATRIX GTX 980 Ti Platinum смогут и заядлые геймеры, которым понравится обновленный дизайн, наличие подсветки и серьезная частотная прибавка для графического процессора и памяти. В дополнении ко всему хочется отметить высокую эффективность системы охлаждения и тихую работу как в простое, так и при полной нагрузке.
Плюсы:
- Стильный дизайн;
- Наличие подсветки;
- Высокоэффективная система охлаждения;
- Усиленная подсистема питания;
- Качественная элементная база;
- Уверенный заводской разгон графического ядра и памяти;
- Потрясающий уровень производительности;
- Видеокарта не провисает под тяжестью системы охлаждения;
- Поддержка фирменного ПО GPU Tweak II.
Минусы:
- Заметное увеличение габаритов по сравнению с референсной моделью;
- Система охлаждения занимает более двух слотов;
- Цена, весьма дорогое удовольствие.
По мнению редакции, учитывая все плюсы и минусы, ASUS ROG MATRIX GTX 980 Ti Platinum (MATRIX-GTX980TI-P-6GD5-GAMING) получает награду «Золото».
