Позиционирование
Графическая продукция компании NVidia делится на 2 большие группы. Одна из них нацелена на применение в составе ПК начального уровня. У таких решений достаточно скромные технические параметры, а в их маркировке присутствует аббревиатура GT. Вторая группа графических адаптеров этого именитого производителя обозначается GTX и нацелена на реализацию высокопроизводительных компьютерных систем. У них продвинутые параметры и высокий уровень быстродействия. Именно к этой группе видеоадаптеров и принадлежит GTX 960. Характеристики этого адаптера позволяют ему решать любые актуальные на сегодняшний день задачи. Единственная оговорка при этом – в некоторых случаях придется понижать параметры изображения. К их числу относятся самые ресурсоемкие игры или различные графические пакеты профессионального класса.
Обзор GTX 960
Серия GeForce 900 является вторым поколением видеокарт с использованием архитектуры графических процессоров Maxwell. Компания Nvidia уже делали успешные попытки внедрения этой архитектуры в карты позднего поколения, а именно GTX 750 и 750 Ti.
Модели с использованием новой технологии в графическом процессоре показали существенный прирост производительности в сравнении с их предшественниками на основе архитектуры Kepler. GeForce 960 обладает поддержкой следующих основных технологий.
«Voxel Global Illumination». Использование вексельной глобальной иллюминации позволит создавать более качественное освещение в видеоиграх. Такая возможность достигается путем формирования света и теней не только на основе прямых световых лучей, но и с учетом отражения этого от граней 3D-моделей. На сегодняшний день «VXCI» является одной из лучших технологий по созданию реалистичного освещения.
«Multi-Framed Sample AA». MFAA – новый метод многокадрового сглаживания, разработанный Nvidia. Благодаря этой технологии прирост производительности составляет около 30% при том же качестве работы, что и стандартный MSAA.
«Dynamic Super Resolution». При использовании высокого разрешения в играх зачастую снижается качество отображения объектов на заднем плане. Эта технология позволит увеличить четкость изображения моделей за счет динамичного повышения резкости.
«NVIDIA Hairworks». Этот метод значительно увеличивает реалистичность шерстяного и волосяного покрова у существ в играх.
Уровень шума в режиме бездействия составляет около 32 дБ(А), в то время как при максимальной нагрузке он увеличивается до 42-44 дБ(А).
Температура видеокарты в пассивном режиме колеблется от 30 до 33 градусов, при максимальной нагрузке она возрастает до 65-69 градусов.
Энергопотребление всей системы GeForce 960 в режиме бездействия составит около 120 Вт, при максимальной работе значение увеличится до 240-260 Вт.
Какой блок питания нужен для GTX 960
С учетом технических показателей можно сделать вывод, что для этой модели видеокарты достаточно будет использовать стандартный блок питания на 200 Вт.

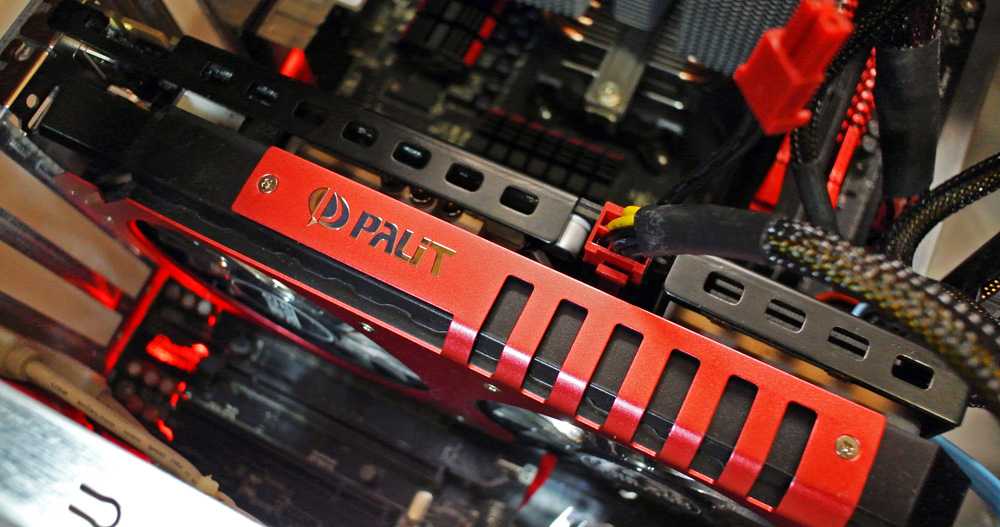

Видеокарта Palit GeForce GTX 960 JetStream
Вот и вышла в свет самая доступная видеокарта на архитектуре NVIDIA Maxvell – GeForce GTX 960. В том, что чип Maxvell способен творить чудеса в современных трехмерных приложениях, мы уже успели убедиться на примере GeForce GTX 970 и GeForce GTX 980. И если разрешением 4К сегодня уже никого не удивить (кстати максимальное разрешение у 960-ой модели – 5120×3200 пикселей), да и новая технология сглаживания MFAA не самая передовое, что здесь есть, то не вдохновиться более чем внушительной производительностью при весьма скромных аппаратных характеристиках, невозможно. Главное, что все это добро уместилось на 28 нм техпроцессе.
В восторг повергают и таковые частоты работы ядра (кодовое название – GM206) и памяти. Например, в версии Palit GeForce GTX 960 JetStream, которая и является сегодняшней гостьей, видеочип функционирует на 1266 МГц (хотя программа GPU-Z повествовала о значении в 1342 МГц, о том же свидетельствовала утилита Furmark), ОЗУ — 7200 МГц. К слову базовые рекомендованные значения NVIDIA для чипа и памяти — 1178/7000 МГц соответственно.
У Palit GeForce GTX 960 JetStream 1024 CUDA ядра, а ширина памяти — 128-бит. С одной стороны столь скромные характеристики все же отразились на итоговой производительности адаптера, а с другой — не поразиться достойным кадр/с при максимальных настройках качества в Full HD разрешении трудно.
Palit GeForce GTX 960 JetStream в общем-то не горячая карта (63 Градуса в нагрузке), однако на производстве плату оснастили внушительной системой охлаждения, которая в 2D режиме абсолютно бесшумна (вентиляторы не вращаются, кстати оба переливаются белыми светодиодами), а также силовыми пластинами с лицевой и обратной сторон для надежной фиксации ОС и защиты PCB от механических повреждений.
Для дополнительного питания используется один 6-pin разъем. GeForce GTX 960 в номинале потребляет 120 Вт энергии, собственно разогнанный вариант от Palit запрашивает ровно столько же, производитель рекомендует применять в системе 400 Вт блок питания. Давно ли вы сталкивались со столь щадящими требованиями к комплектующим?
Длина Palit GeForce GTX 960 JetStream — 247 мм, а значит она не выходит за физические пределы классической материнской платы стандарта ATX. Собственно так оно и есть на самом деле.
Тестовый стенд:
Процессор – Intel Core i7-3820 Материнская плата – ASRock X79 Extreme6/GB Оперативная память – Kingston HyperX Fury HX316C10FWK2/16 Блок питания – HuntKey X7 900W
В отдельных играх и бенчмарках то один адаптер, то второй выходит вперед, но в целом равенство между ними сохраняется. Трудно сказать, предполагалось ли подобное рыночное соседство в лагере NVIDIA, но факт остается фактом: новой архитектурой прямого обидчика покорить не удалось (все-таки у AMD Radeon R9 285 широкая 256-бит память).
Еще несколько месяцев назад карта AMD Radeon R9 285 продавалась дешевле 10000 рублей и могла бы является лучшей в данном противостоянии, сейчас же оба устройства стоят абсолютно одинаковых денег.
Palit GeForce GTX 960 JetStream не шумит во время тестов, однако в 3DMark силовые элементы чуть похрустывали. Не свистели, ну жужжали, а именно слегка похрустывали, вряд ли в закрытом корпусе удастся услышать дискомфортный треск.
На программный разгон Palit GeForce GTX 960 JetStream отреагировала весьма сдержанно. Формула 1500/7600 МГц по чипу и памяти вызвала перебой в работе графического драйвера. Для дальнейшего оверклокинга придется повышать рабочий вольтаж, что в принципе реально даже на штатной установленной системе охлаждения.
Стоимость Palit GeForce GTX 960 JetStream ни на рубль не отличается от средней цены на 960-ую модель адаптера, а продукты от указанной компании уже давно перестали быть дешевым ширпотребом.
Фирма Palit вполне способна дать фору современным производителям видеокарт, как в плане производительности и разгонного потенциала, так и касаемо качества используемых элементов и дизайна.
Результаты тестирования видеокарты Palit GeForce GTX 960 JetStream:
Как разогнать карту Nvidia GeForce GTX 960
Модель 960 представляет собой графическую карту из среднего ценового диапазона с достаточно большим потенциалом для разгона, не в последнюю очередь из-за своего низкого энергопотребления и умеренного уровня температуры. Разгон видеокарты Nvidia GeForce GTX 960 позволит увеличить ее производительность на 14-15%.
Для повышения производительности используются 3 основные программы:
- GPU-Z. Представляет собой портативную утилиту, показывающая параметры работы видеокарты в штатном режиме.
- MSI Afterburner. Основной инструмент, с помощью которого проводится разгон GTX 960.
- 3DMark или FurMark. Бенчмарк, необходимый для тестирования карты с новыми параметрами.
Для разгона необходимо по очереди повысить такие параметры как CoreClock (частота графического ядра) и MemoryClock (частоты видеопамяти). Порядок действий в обоих случаях одинаковый:
- Увеличение частоты на 40-45 MHz.
- Проверка стабильной работы путем тестирования через бенчмарк.
- Последующие повышения частоты рекомендуется снизить до 20 MHz.
- Увеличение значения до тех пор, пока при тестировании на стабильность не появятся различные графические артефакты (зависание, мигание, появление черных точек).
- Снижение показателей до оптимальных параметров, при которых карта показывала стабильную работу.
⇡#Конструкция
Palit воспроизвела систему охлаждения, которая в прошлом была не раз использована для видеокарт на чипе GK204 младших модификаций (GTX 670 и GTX 760): массивный кулер открытой конструкции выступает за границы компактной PCB, а свободный «хвост» радиатора с оборотной стороны прикрыт металлической заглушкой.
Система охлаждения у Palit GeForce GTX 960 Super JetStream совершенно нескромных размеров для такого экономичного в своем классе GPU, как GM206. Кожух видеокарты, установленной в стандартный корпус ПК, выступает за габариты, отведенные для двух слотов расширения, как по глубине, так и по высоте. Впрочем, вы бы в любом случае потеряли три слота, так как видеокарты с кулером открытой конструкции нельзя устанавливать впритык друг к другу. Вентиляторы СО очень тихие — потому что медленные: даже под серьезной нагрузкой встроенный тахометр не показывает больше 650 об/мин. Нет набивших оскомину светодиодов, которые другие производители любят встраивать в кожух СО.
Радиатор кулера, который без кожуха выглядит совсем не таким крупным, оказывается довольно легким и простым. Ребра пронизаны тремя тонкими теплотрубками, а основание, к сожалению, не может похвастаться хоть какой-нибудь полировкой фрезерованной поверхности.
Для охлаждения транзисторов и микросхем-драйверов в схеме питания карты используется отдельный простой радиатор.
Видеокарта Palit GeForce GTX 960 Super Jetstream-Edition 2 ГБ (NE5X960T1041J)
GeForce GTX 960 Super JetStream (2048MB GDDR5) Революционная серия видеокарт Palit Jetstream отличается улучшенным охлаждением и оптимизированным дизайном для незабываемых впечатлений от игры. Palit GeForce GTX 960 Super JetStream – новейшее и последнее на сегодняшний день поколение видеокарт, построенных на архитектуре NVIDIA Maxwell. Этот графический адаптер гарантирует высочайшую производительность и ни с чем несравнимые впечатления от игры.
NVIDIA G-Sync NVIDIA G-SYNC мониторы имеет поддержку революционной технологии от NVIDIA, которая устраняет разрывы изображения на экране и задержки ввода изображении с синхронизацией кадров VSync, а также улучшает возможности современных мониторов, что приводит к самому плавному и отзывчивому игровому процессу, который вы когда-либо видели. В результате игровые сцены появляются мгновенно, объекты становятся четче, геймплей становится более плавный.
ThunderMaster Компания Palit представляет улучшенную версию оверклокерской программы ThunderMaster, которая позволяет оптимизировать функции видеокарт серии GeForce. Новое программное обеспечение задействует все преимущества технологии NVIDIA GPU Boost для мониторинга рабочих частот видеокарты, чтобы обеспечить максимальную производительность и безопасность работы системы в самых требовательных играх.
LED Lighting Синяя светодиодная подсветка карт Palit Jetstream порадует моддеров и всех любителей спецэффектов и прозрачных корпусов.
Adaptive V-Sync Адаптивная технология вертикальной синхронизации Новая технология NVIDIA сделает игры еще более плавными и реалистичными. Параметры вертикальной синхронизации меняются прямо во время игры в зависимости от частоты кадров для лучшего геймплея.
GPU Boost 2.0 Благодаря точным элементам управления эта принципиально новая технология позволяет геймерам максимально увеличить производительность ПК. Технология GPU Boost 2.0 отслеживает работу видеокарты, еще лучше управляя температурой GPU, повышением тактовой частоты процессора и напряжением, чтобы добиться максимальной производительности GPU.
PCI Express 3.0 Новая шина PCI Express 3.0 обеспечит высочайшую скорость передачи данных для самых ресурсоемких игр и 3D-приложений. В то же время она сохраняет совместимость со старыми материнскими платами с PCI Express предыдущего поколения.
HDMI Интерфейс HDMI 1.4 позволяет передавать звук и видео высокой четкости на телевизор по одному кабелю.
DisplayPort Интерфейс DisplayPort поддерживает сверхвысокое разрешение – до 2560×1600, обеспечивая изумительное фотореалистичное изображение и высокую детализацию.
PhysX by NVIDIA Полная поддержка технологии NVIDIA PhysX позволяет вывести на новый уровень физические эффекты в играх для более динамичной и реалистичной игры с GeForce.
Технически характеристики Nvidia GeForce GTX 960
Среди основных изготовителей можно выделить фирмы Asus, Gigabyte, MSI, Zotac и Palit. В зависимости от модификаций видеокарты характеристики GTX 960 будут отличаться, но не существенно, так как по большей части компании только повышают объем памяти путем поднятия рабочих частот. Вышедший на рынок GeForce 960 был оснащен 2 Gb и 4 Gb видеопамяти GDDR 5-го поколения. Основные характеристики референсной модели представлены ниже.
Спецификации графического процессора. Количество ядер CUDA составляет 1024 блока. Показатель базовой тактовой частоты отличается 1127 MHz, с ускорителем – 1178 MHz. Скорость выборки текстурных данных показывает отметку в 72 GigaTexels/s.
Спецификации видеопамяти. Пропускная способность GeForce 960 составляет 112 Гб/с.
Температура и питание. Максимальный заводской уровень температуры обозначен в 98 градусов. Потребление электроэнергии составляет 120W, в то время как минимальные требования по питанию – 400W. Сама карта имеет стандартный шестиконтактный разъем питания.
Обзор и тестирование видеокарты Palit GTX 960 Super JetStream
Брэнд Palit очень известен на территории России и стран СНГ, еще с давних времен, когда рынок персональных компьютеров только начинал свое становление. Компания Palit Microsystems, название которой расшифровывается как “пионер и лидер в технологиях”, была основана в 1988 году. Изначально компания специализировалась на выпуске графических адаптеров на чипах, и NVIDIA, и AMD. Однако, через какое-то время Palit отказалась от выпуска карт на базе GPU AMD, и полностью прекратила их поддержку. Сейчас Palit является одним из главных партнеров NVIDIA и продает немалое количество видеокарт по всему миру. Сегодня мы познакомимся с видеокартой Palit GTX 960 SuperJet Stream, она конечно основана на графическом процессоре GM206, принадлежащем к прошлому поколению GPU. Поэтому в данном материале мы попробуем развеять миф о том, что Palit – горяч, а также проверим, годится ли еще для чего-нибудь в 2016 году, проверенный временем труженик GM206.
Разгон и тестирование
По сравнению с референсной GTX 960 версия Palit JetStream уже имеет существенный заводской разгон ядра. Базовая частота GPU с 1126 МГц повышена до 1279 МГц при среднем Boost Clock 1342 МГц. Приятно отметить, что и частоты памяти выше нормы (увеличены с 7000 до 7200 МГц). ASIC Quality данного экземпляра 70,2 %. Но с помощью фирменной утилиты Palit ThunderMaster можно добиться еще более выдающихся результатов разгона.
Так, наш экземпляр видеокарты удалось разогнать до 1379 МГц по ядру (пиковое значение Boost — 1530 МГц) и до 7862 МГц по памяти. Дополнительный ручной разгон повысил частоту кадров в зависимости от игры на 4-7 %. Ниже приведены результаты игровых тестов при максимальных настройках графики и FullHD разрешении экрана.
Средняя частота кадров в играх
| Видеокарта | Референсная NVIDIA GeForce GTX 960 | Palit GeForce GTX 960 Super JetStream | Разогнанная Palit GeForce GTX 960 Super JetStream |
| Grand Theft Auto V | 24 | 25 | 26 |
| Fallout 4 | 39 | 42 | 45 |
| The Witcher 3 | 24 | 26 | 27 |
| Star Wars Battlefront | 47 | 53 | 56 |
| Assassin’s Creed Syndicate | 29 | 32 | 34 |
Как видите, все современные игры отлично идут на ультра-настройках, причем большинство из них превышает психологический барьер в 30 кадров/с на FullHD-разрешении. Но 2 ГБ видеопамяти — это все же не 3. Да, в Grand Theft Auto V fps меньше 30 fps, но стоит лишь немного понизить сглаживание, а в третьем Ведьмаке – отключить NVIDIA HairWorks, как процесс игры будет доставлять только одно удовольствие и на графику отвлекаться вы уже не будете.
Система охлаждения
Как уже было сказано выше, система охлаждения на ASUS GeForce GTX 780 DirectCU II ОС существенно отличается от эталонного варианта. Вместо «референсной» турбины и испарительной камеры здесь установлен большой радиатор с тепловыми трубками, который продувается двумя вентиляторами.
Конструктивно радиатор кулера представляет собой одну цельную секцию с ребрами разного размера. Согласно фирменной технологии Direct CU II, тепловые трубки напрямую контактируют с поверхностью GPU. Преимущество такого метода очевидно — более быстрый отвод тепла от графического процессора.
Всего в данном кулере используется пять медных тепловых трубок: две диаметром 6 мм, две — 8 мм, и одна — 10 мм. Причем самые толстые из них находятся по центру, а более тонкие — по бокам. Такая конструкция выбрана неспроста, ведь именно трубки диаметром 8 и 10 мм непосредственно соприкасаются с видеоядром.
К качеству исполнения радиатора нет никаких претензий. Для большей жесткости и надежности конструкции, производитель использовал медную основу с желобками, к которым припаяны тепловые трубки.
Пластины радиатора прикреплены к медным трубкам также с помощью пайки.
Еще одним элементом пассивной части системы охлаждения является небольшой алюминиевый радиатор, закрывающий транзисторы узла питания. Учитывая большие возможности разгона, он будет совсем не лишним.
А вот чипы памяти лишены каких-либо радиаторов, что немного странно. Ведь поднятие частоты и аппаратный вольтмод могут существенно повлиять на их нагрев.
Активная часть системы охлаждения представлена двумя вентиляторами с диаметром крыльчатки 97 и 95 мм. Конструктивно они немного отличаются между собой. Первый из них совмещает в себе черты классического вентилятора и турбины. Хорошо заметно, как меняется угол «атаки» лопастей — чем ближе к центру вентилятора, тем он больше. Таким образом, обеспечивается разнонаправленность воздушного потока, за счет чего улучшается отвод тепла от пластин, в чем мы уже успели убедиться в обзоре видеокарты ASUS GeForce GTX 670 DirectCU Mini OC.
Второй вентилятор имеет уже более стандартный вид. Это объясняется тем, что помимо основного радиатора, он дополнительно охлаждает элементы подсистемы питания графического адаптера. А значит нужно, чтобы большая часть воздушного потока направлялась именно перпендикулярно текстолиту платы.
Сверху кулер закрыт пластиковым кожухом, который также принимает участие в распределении воздушных потоков от вентиляторов.
Как видим, инженеры ASUS довольно хорошо поработали над конструкцией системы охлаждения. А теперь посмотрим, как все эти технические решения работают на практике. Для мониторинга показателей работы видеокарты использовалась комплектная утилита ASUS GPU Tweak.
В автоматическом режиме при продолжительной максимальной нагрузке температура графического ядра не превышала отметку 80°С, что является хорошим результатом для продукта такого уровня. Вентиляторы работали на 69% своей мощности, при этом их не было слышно на фоне других компонентов компьютера.
В режиме максимальной скорости вращения вентиляторов, температура GPU снизилась до 76°С. Кому-то этот результат может показаться не очень существенным, но, стоит учитывать и другой фактор — шум. При максимальных оборотах он был вполне комфортным и по слуховым ощущениям его можно охарактеризовать как «средний». Также не нужно забывать, что мы имеем дело с разогнанной версией видеокарты. Для сравнения, «референсная» турбина модели NVIDIA GeForce GTX 780 на максимальных оборотах работает значительно громче, а графический процессор при этом прогревается до 71°С. Очевидно, что кулер решения ASUS GeForce GTX 780 DirectCU II ОС, с точки зрения «производительность/шум», является намного лучшим вариантом охлаждения.
При отсутствии нагрузки, частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Вентиляторы в таком режиме вращаются со скоростью, которая составляет всего 37% от максимальных оборотов. При этом не издается практически никакого шума, а температура GPU не превышает 37 °С.
По итогам данных тестов можно с уверенностью говорить, что система охлаждения видеокарты ASUS GeForce GTX 780 DirectCU II ОС является достойной заменой штатной турбины. Этот кулер отлично справляется со своей задачей, обеспечивая невысокую температуру GPU при сравнительно низком уровне шума.
Подходящие процессоры
Процессорозависимость — занятная вещь. Никто не мешает вам приобрести, скажем, GeForce GTX 1080, «гамать» в разрешении Full HD с включенной вертикальной синхронизацией, но отчетливо осознавать, что у системы есть запас прочности на случай, если новые игры станут еще более требовательными. А они станут. При таком подходе возиться с разгоном и постигать прочие премудрости, характерные для энтузиастов, не имеет никакого смысла. Как показало тестирование, новые видеокарты выдадут играбельный FPS практически с любыми процессорами
Однако в статье я не раз акцентировал ваше внимание на расскрытии потенциала видеокарты. На мой взгляд, купить адаптер за 700 долларов, но в итоге получить только половину от его реальных возможностей — это как минимум нерационально
Поэтому, если мы говорим о процессорах Intel, то в компьютере должен быть установлен четырехъядерный Core i5. Core i3 потенциал новинок не раскрывает. Если мы говорим о процессорах AMD, то для GeForce GTX 1070 единственный вариант — это FX-8000/9000, разогнанный свыше 4,5 ГГц. Да и в таком случае можно говорить о решенном вопросе с процессорозависимостью с очень-очень-очень большой натяжкой.
В более высоких разрешениях, а именно в WQHD и Ultra HD так называемым «бутылочным горлышком» в большинстве случаев станут сами видеокарты. Та же GeForce GTX 1080 даже избыточна для 1080p, но идеально подходит для 1440p.
⇡#Технические характеристики, комплект поставки, цена
GeForce GTX 960 Super JetStream — самый быстрый среди нескольких вариантов GTX 960, которые выпускает Palit. Базовая частота GPU в нем повышена на 153 МГц от стандарта (1279 против 1126 МГц соответственно). Кроме того, производитель увеличил частоту оперативной памяти с 7010 до 7200 МГц — редкий случай, когда она разогнана с завода. Внимательный читатель заметит, что в таблице TDP видеокарты не отличается от референсного значения, но это явно ошибка со стороны Palit. Заводской разгон не мог не сказаться на энергопотреблении.
| Модель | Графический процессор | Видеопамять | Шина ввода/ вывода | TDP, Вт | |||||||||
| Кодовое название | Число транзис-торов, млн | Техпро-цесс, нм | Тактовая частота, МГц: Base Clock / Boost Clock | Число ядер CUDA | Число текстурных блоков | Число ROP | Разряд-ность шины, бит | Тип микросхем | Тактовая частота: реальная (эффективная), МГц | Объем, Мбайт | |||
| NVIDIA GeForce GTX 960 | GM206 | 2 940 | 28 | 1126/1178 | 1024 | 64 | 32 | 128 | GDDR5 SDRAM | 1753 (7010) | 2048 | PCI-Express 3.0 x16 | 120 |
| Palit GeForce GTX 960 Super JetStream | GM206 | 2 940 | 28 | 1279/1342 | 1024 | 64 | 32 | 128 | GDDR5 SDRAM | 1800 (7200) | 2048 | PCI-Express 3.0 x16 | 120 |
GeForce GTX 960 Super JetStream продается в стандартной для Palit громадной коробке. К устройству прилагается бумажная инструкция, диск с драйверами, переходник DVI-VGA и адаптер питания для соединения шестиконтактного разъема PCIe с двумя «молексами».
На момент публикации, по данным «Яндекс.Маркета», Palit GeForce GTX 960 Super JetStream в среднем стоил 16 тыс. рублей. Для сравнения: более простые версии GTX 960 с референсными частотами можно взять меньше чем за 14 тысяч.
