Упаковка и комплектация
Материнская плата B550 Taichi Razer Edition представлена более чем эффектно. Девайс поставляется в огромной картонной коробке с качественной полиграфией, снабженной удобной ручкой для переноски. На упаковке присутствуют фотографии, демонстрирующие внешний вид и RGB-подсветку B550 Taichi Razer Edition.

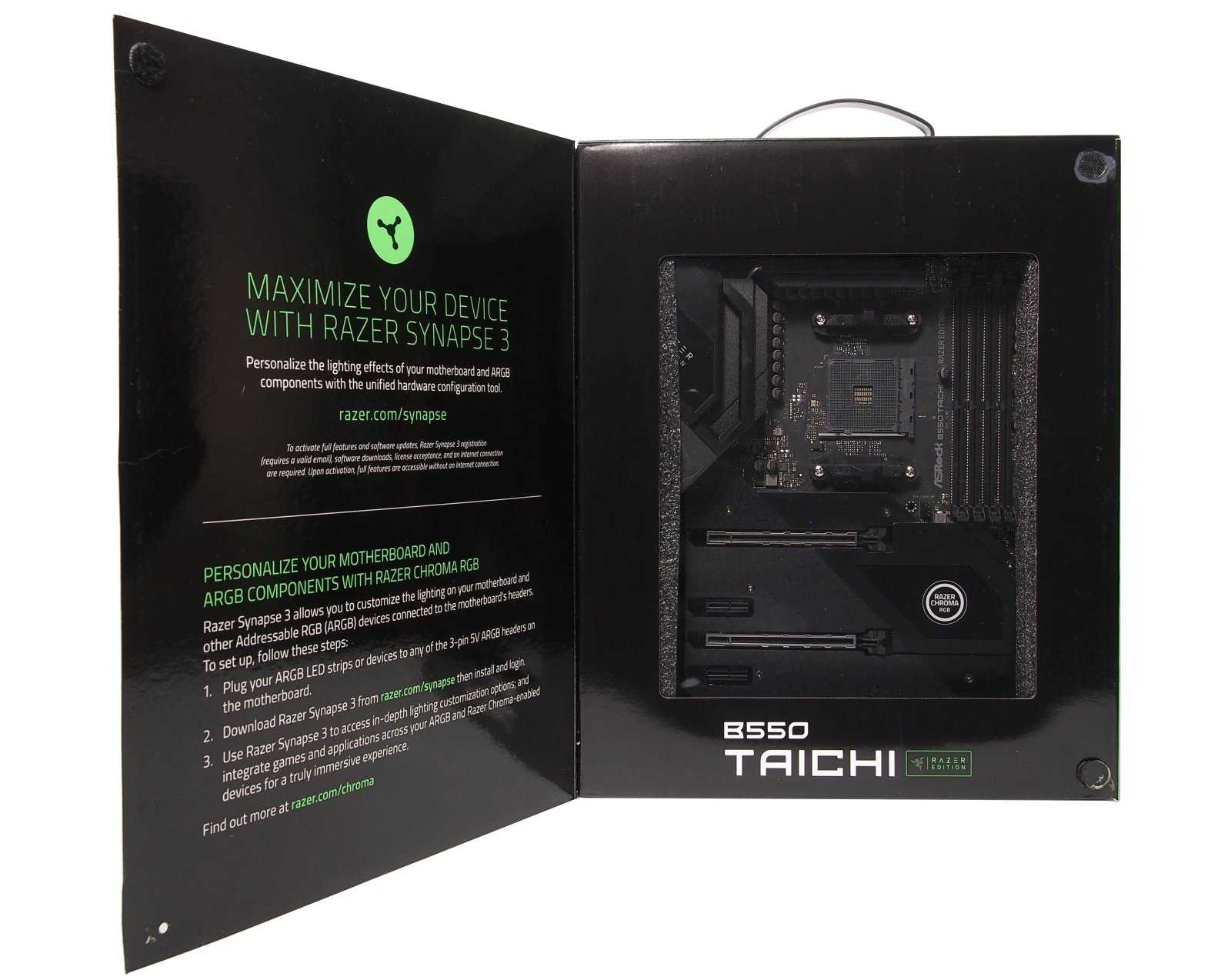

В коробке для материнской платы предусмотрена возможность демонстрации B550 Taichi Razer Edition без извлечения из упаковки. Для этого сделано специальное прозрачное окно, через которое пользователь может рассмотреть девайс в деталях.

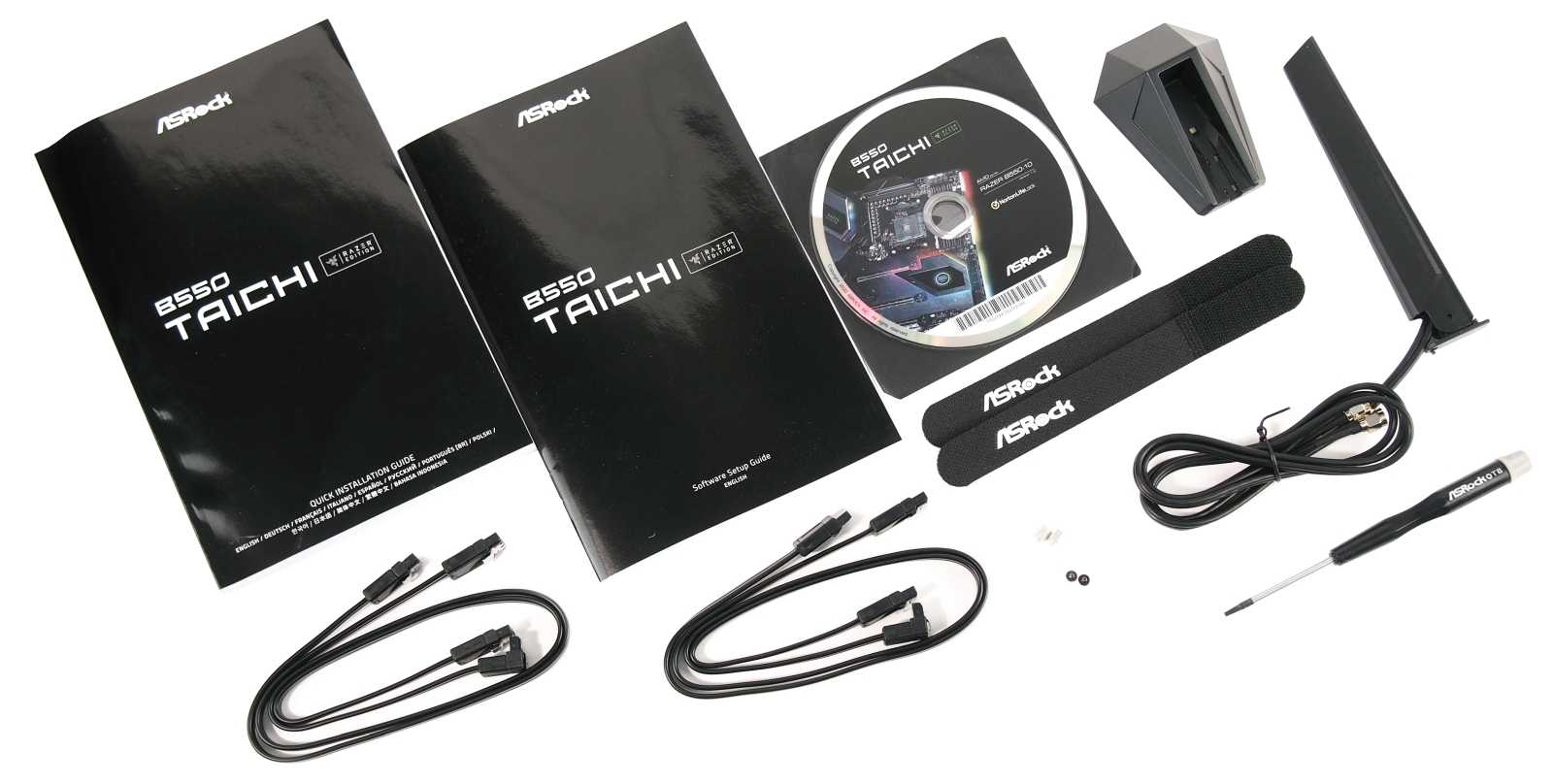

Комплектация B550 Taichi Razer Edition включает в себя:
- руководство пользователя и гайд по программному обеспечению;
- диск с фирменным ПО и драйверами;
- два хомута для фиксации кабелей;
- четыре кабеля SATA-3 6 Гбит/с;
- два комплекта винтов для М.2 накопителей;
- антенну Wi-Fi с подставкой;
- фирменную шестигранную отвертку.
Фирменные ПО и RGB-подсветка

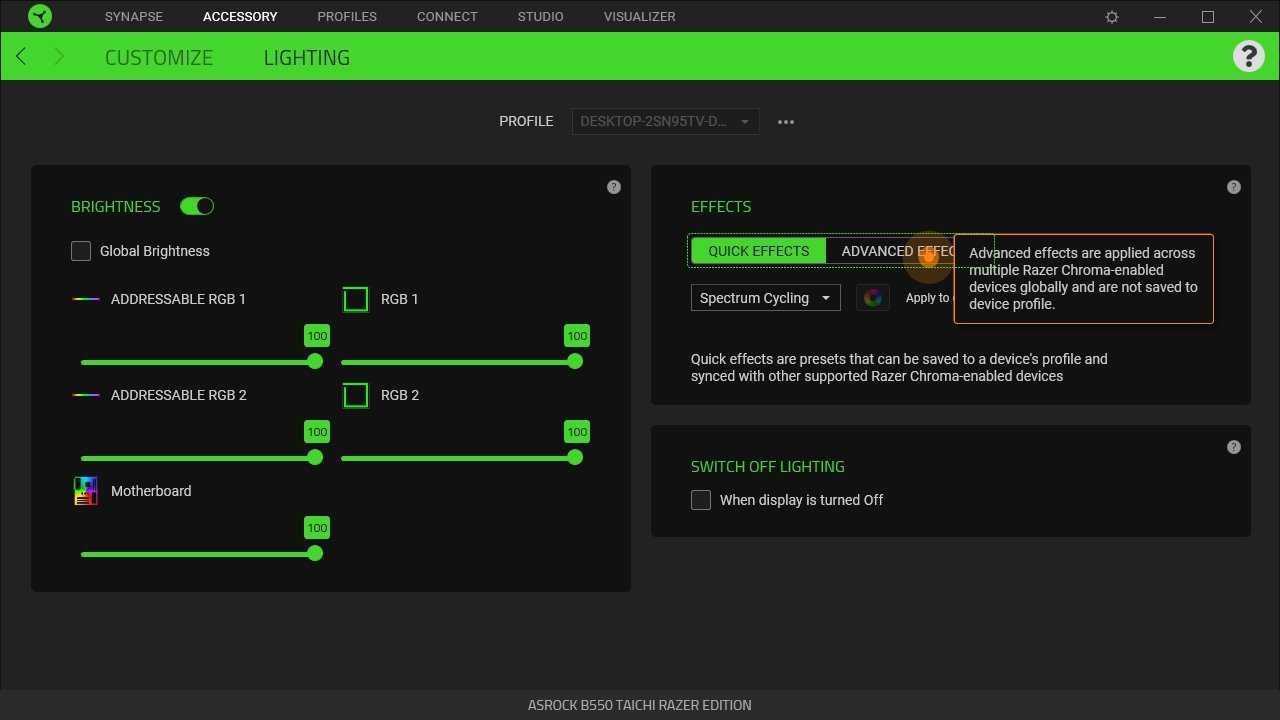

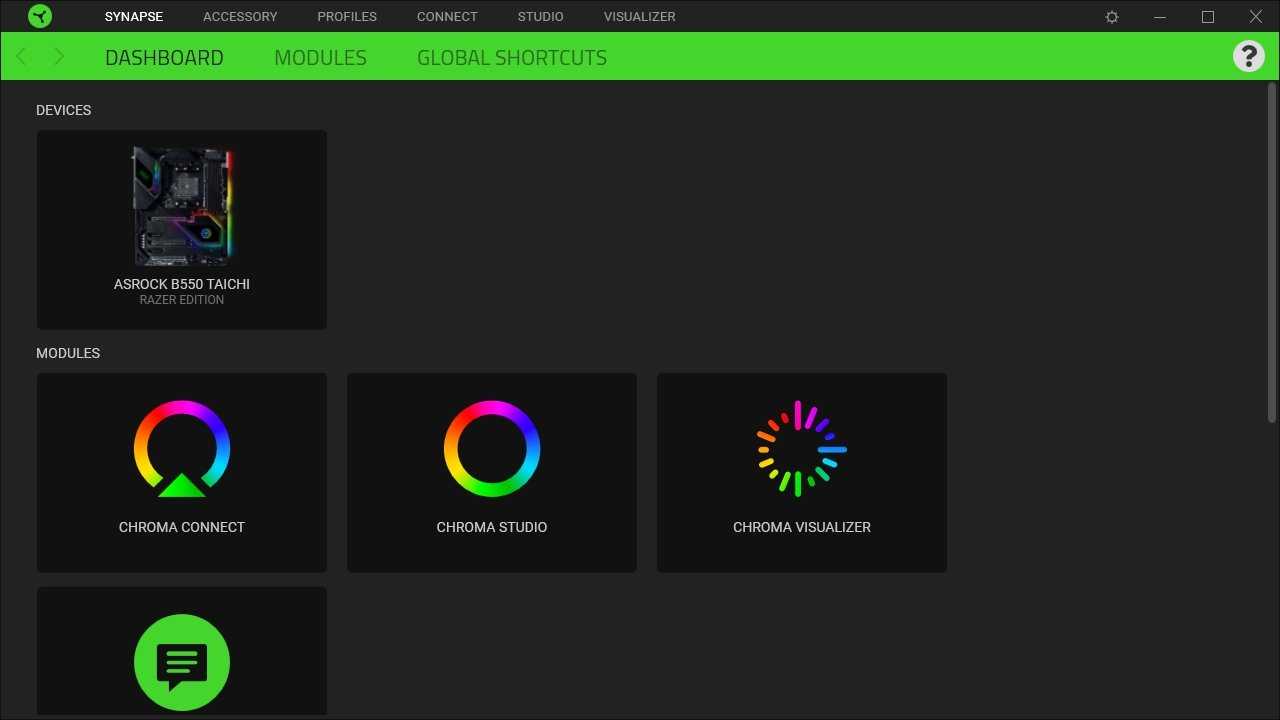

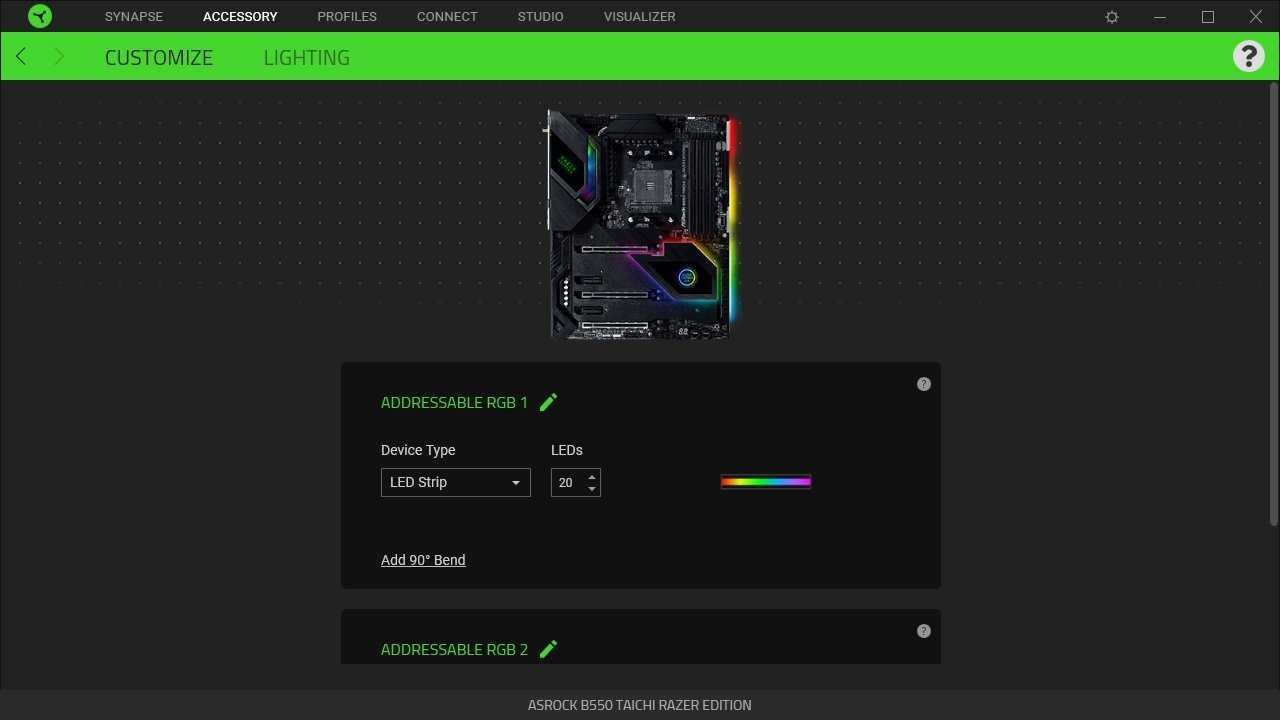

Ключевым программным обеспечением для доступа к настройкам RGB материнской платы B550 Taichi Razer Edition является утилита Ryzer Synapse 3. Эта программа бесплатна и доступна для скачивания с официального сайта производителя. При первом запуске ПО автоматически определит модель совместимой материнкой платы.
В случае с B550 Taichi Razer Edition нам доступно полноценное управление всех линий подсветки, включая адресуемые LED.
В меню настроек можно задавать различные эффекты, а также синхронизировать работу RGB подключаемых компонентов с подсветкой самой материнской платы.

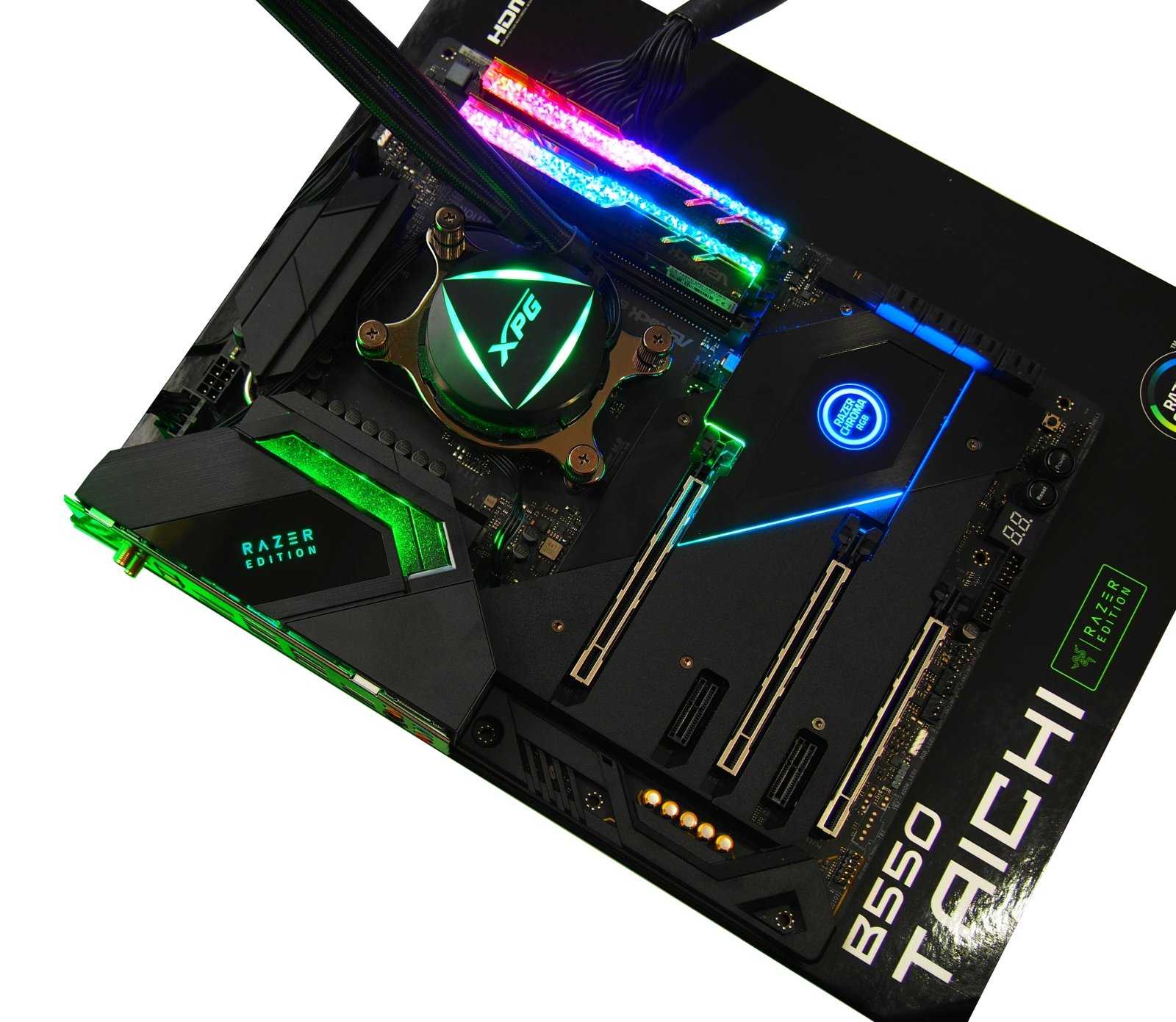

На фотографиях ниже представлены примеры работы подсветки материнской платы B550 Taichi Razer Edition.
Тестовый стенд
| Процессор | AMD Ryzen 7 5800X |
| Материнская плата | ASRock B550 Taichi Razer Edition |
| Видеокарта | Sapphire AMD Radeon RX 6800 XT 16Gb |
| Термоинтерфейс | Arctic MX-2 |
| Оперативная память | G.Skill Trident Z Royal DDR4-4266 16Gb (2*8Gb) |
| Накопитель | M.2 SSD Samsung 970 Pro 512 Гб |
| Блок питания | Corsair RM850x мощностью 850 Вт |
| Корпус | Открытый стенд |
| Монитор | ASUS PB298Q, 29″, 2560×1080, IPS |
| Операционная система | Windows 10 Pro 64-bit 20H2 |
Материнская плата тестировалась с 8-ядерным процессором AMD Ryzen 7 5800X и одноранговым комплектом памяти G.Skill Trident Z Royal DDR4-4266. Место графического адаптера в системе заняла видеокарта Sapphire AMD Radeon RX 6800 XT в референсном исполнении.

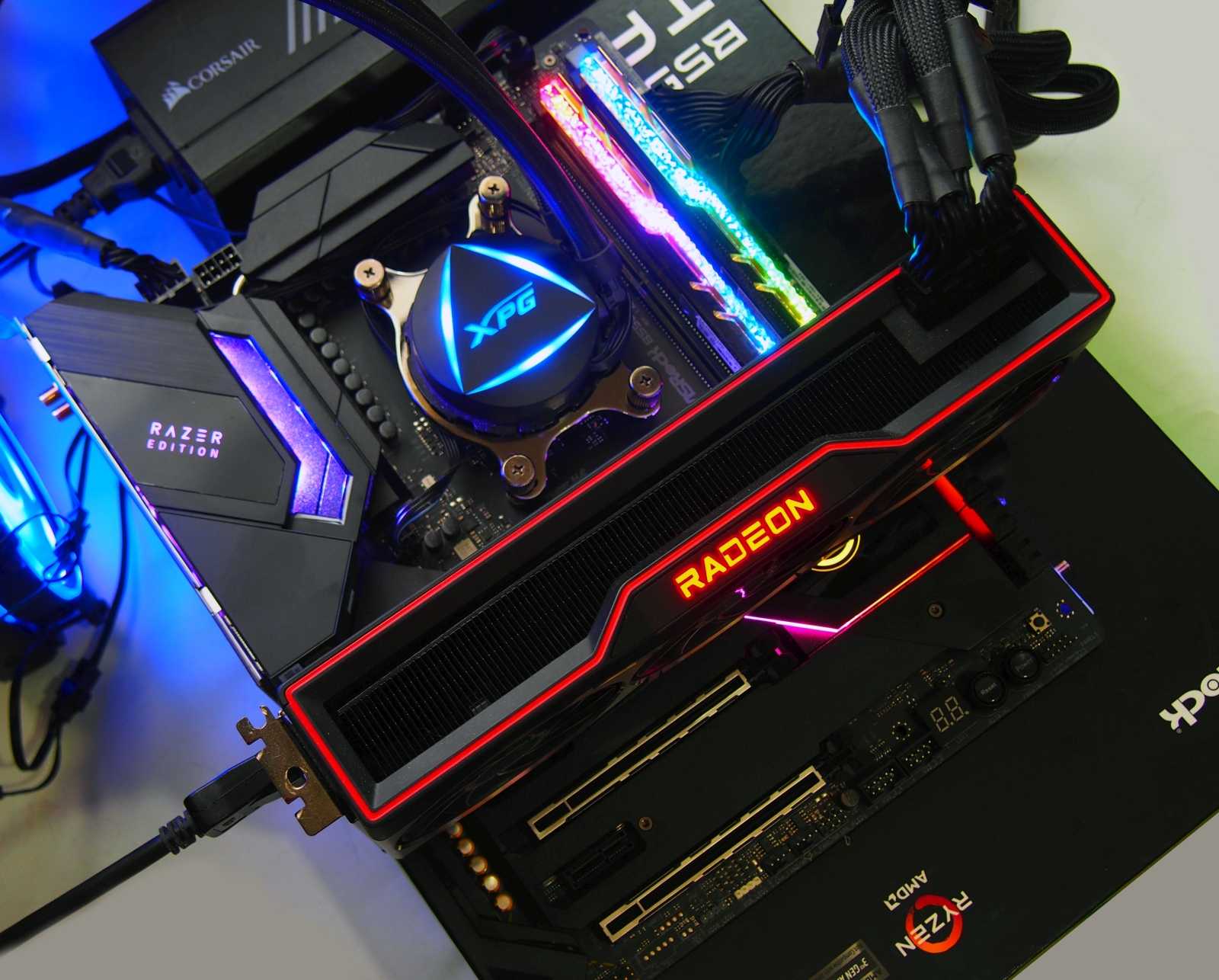

Система была собрана в виде открытого стенда и выглядела следующим образом.
Работа с AMD Ryzen 7 5800X и производительность

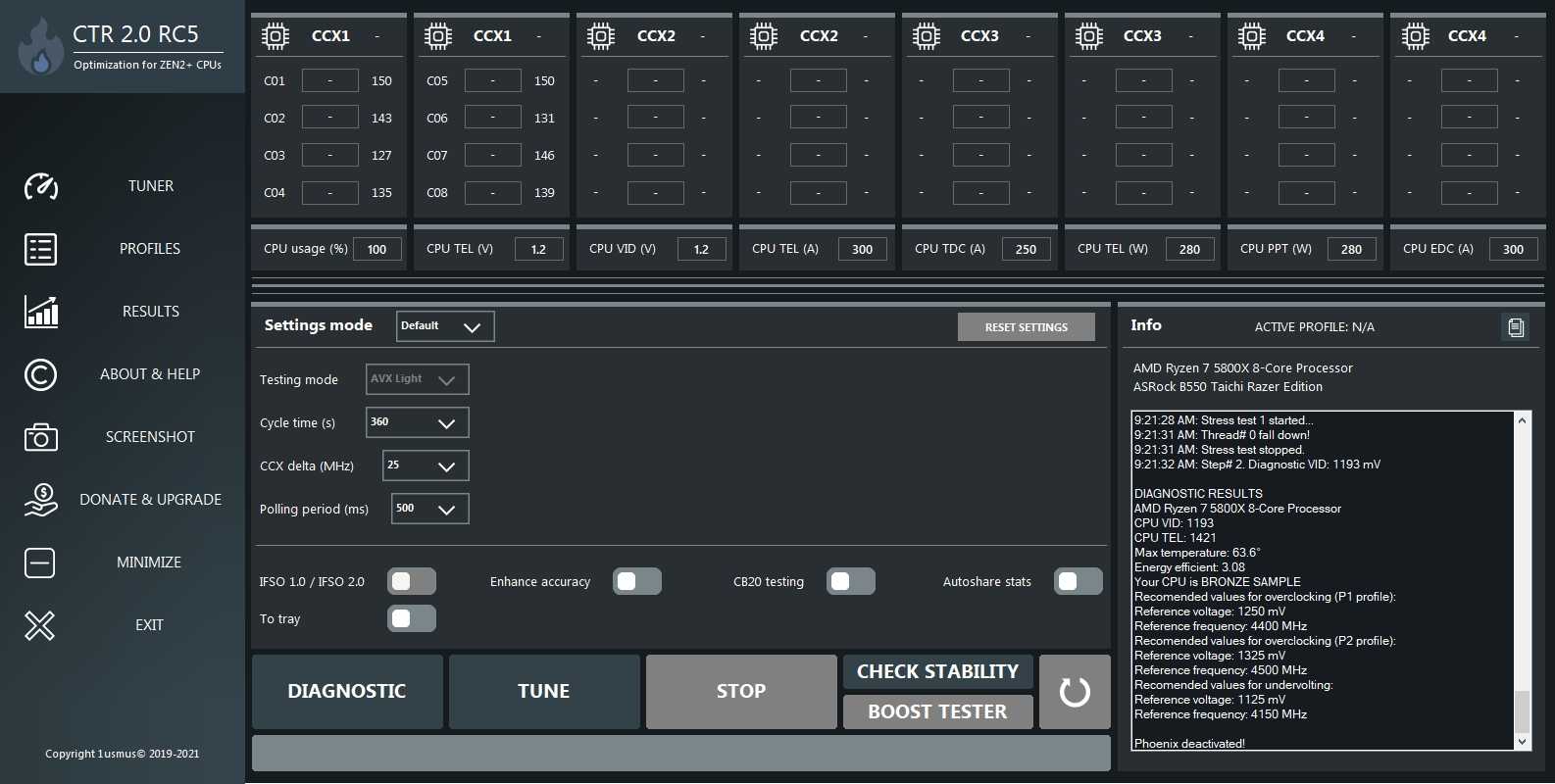

Первое, что было сделано сразу после настройки Windows и установки драйверов материнской платы — диагностика процессора Ryzen 7 5800X силами программы CTR 2.0 RC5. На материнской плате B550 Taichi Razer Edition этот CPU был определен как бронзовый экземпляр, а рекомендация по разгону составила скромные 4500 МГц.

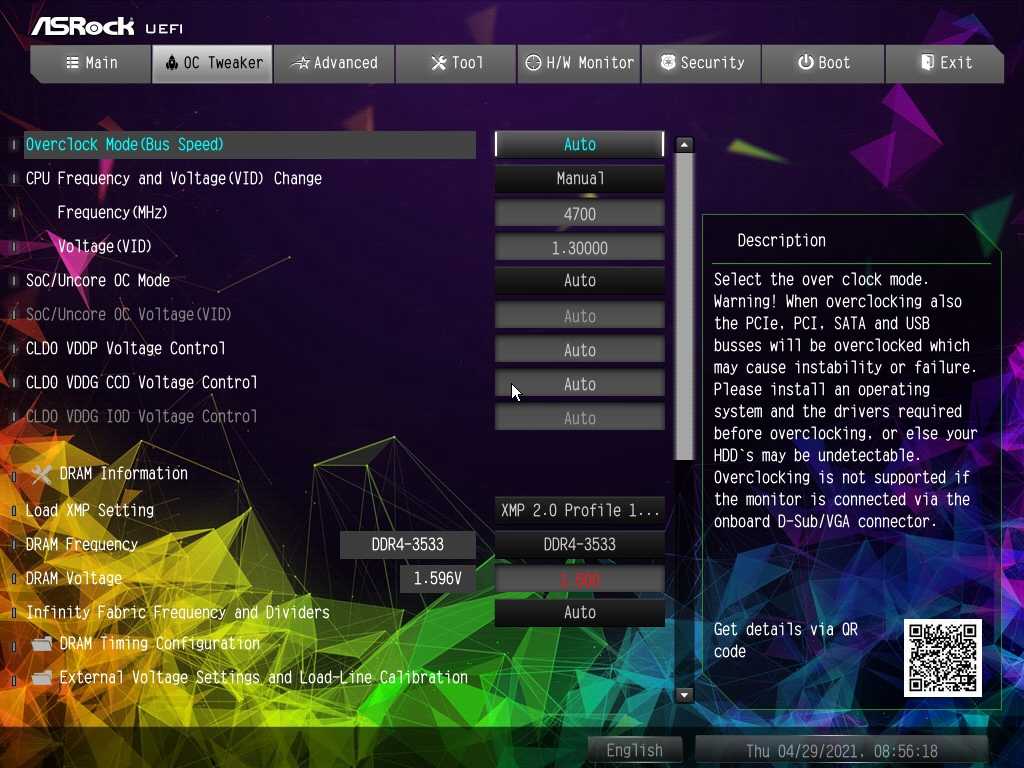

Однако вручную материнская плата B550 Taichi Razer Edition позволила добиться стабильной работы Ryzen 7 5800X на частоте 4.7 ГГц при использовании фиксированного напряжения 1.30В. Также на B550 Taichi Razer Edition была произведена тонкая настройка оперативной памяти, включая вторичные и третичные тайминги.

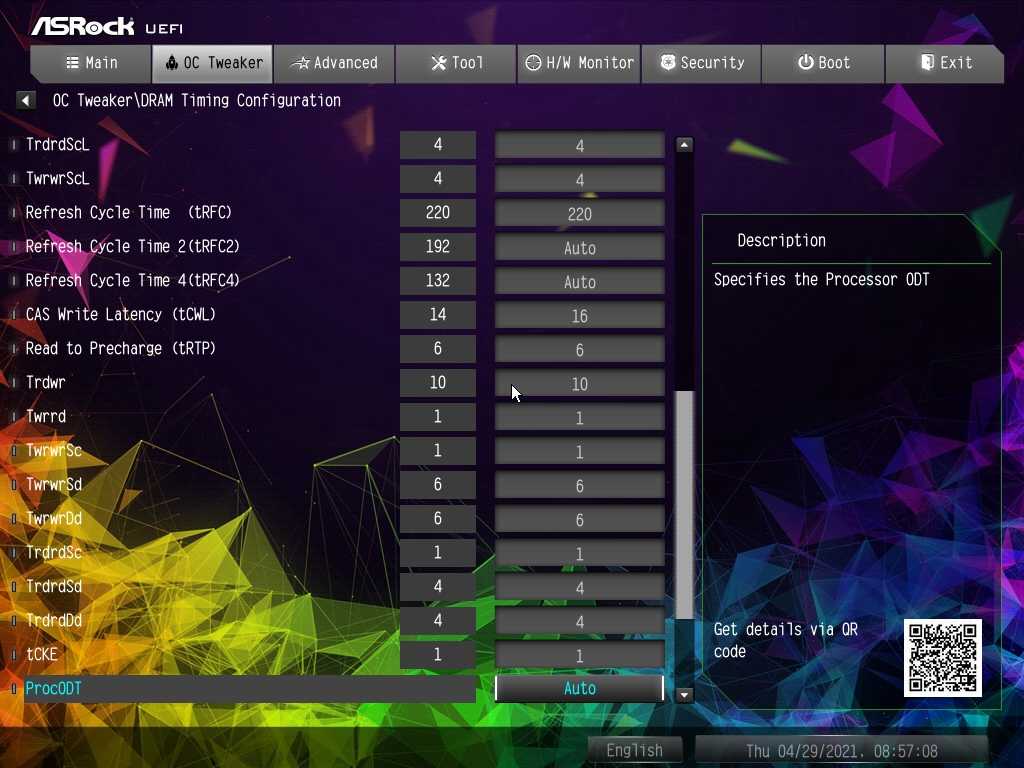

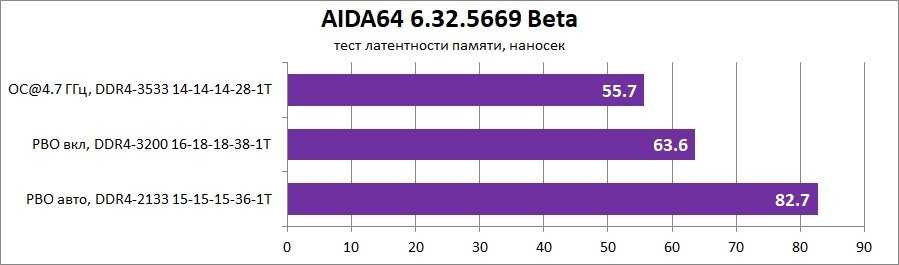

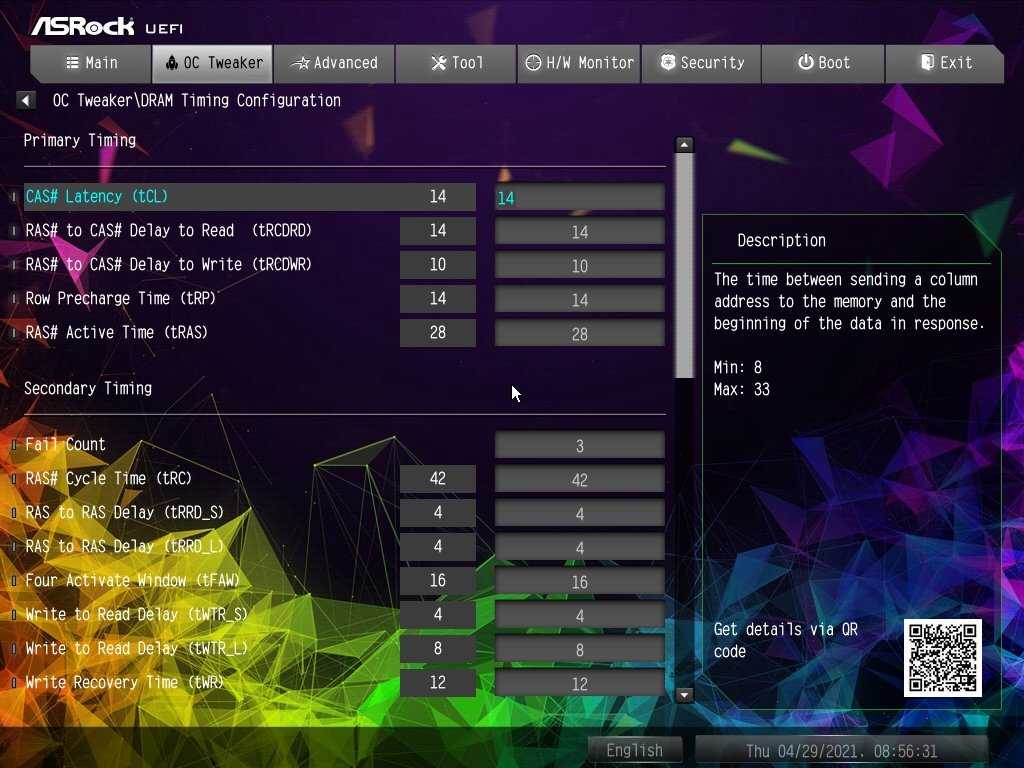

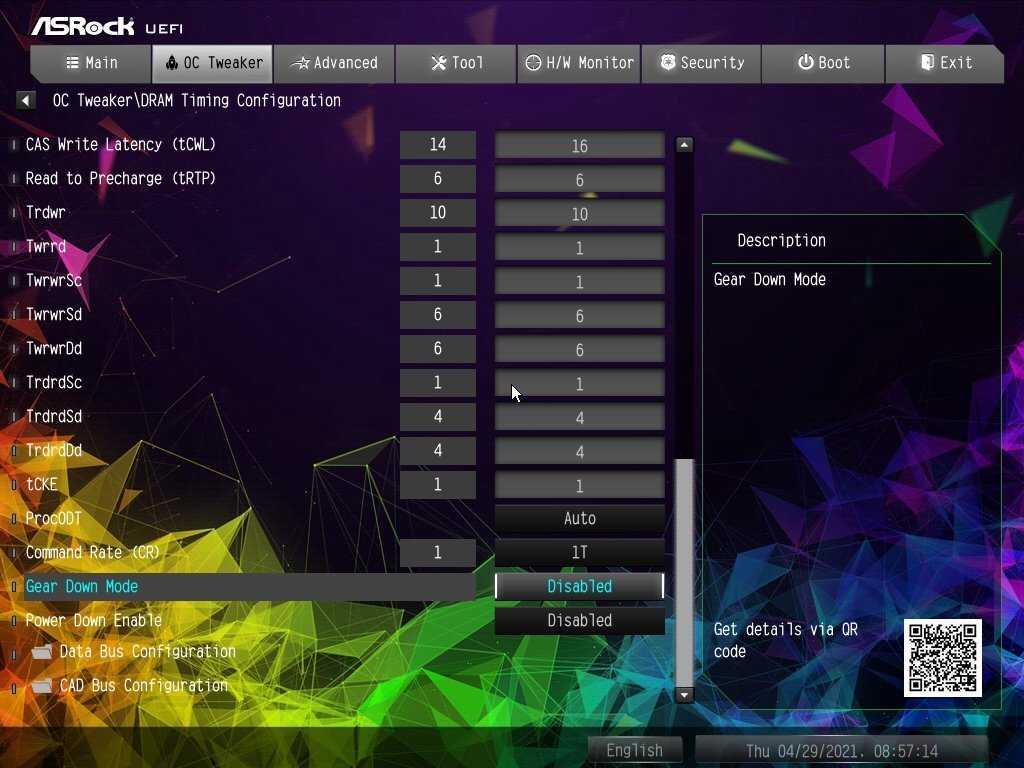

Все вышеперечисленные и демонстрируемые на скриншотах BIOS настройки позволили с B550 Taichi Razer Edition получить неплохую производительность подсистемы памяти. В режиме DDR4-3533 с синхронной частотой MCLK=FCLK=UCLK удалось добиться латентности в 55 нс.

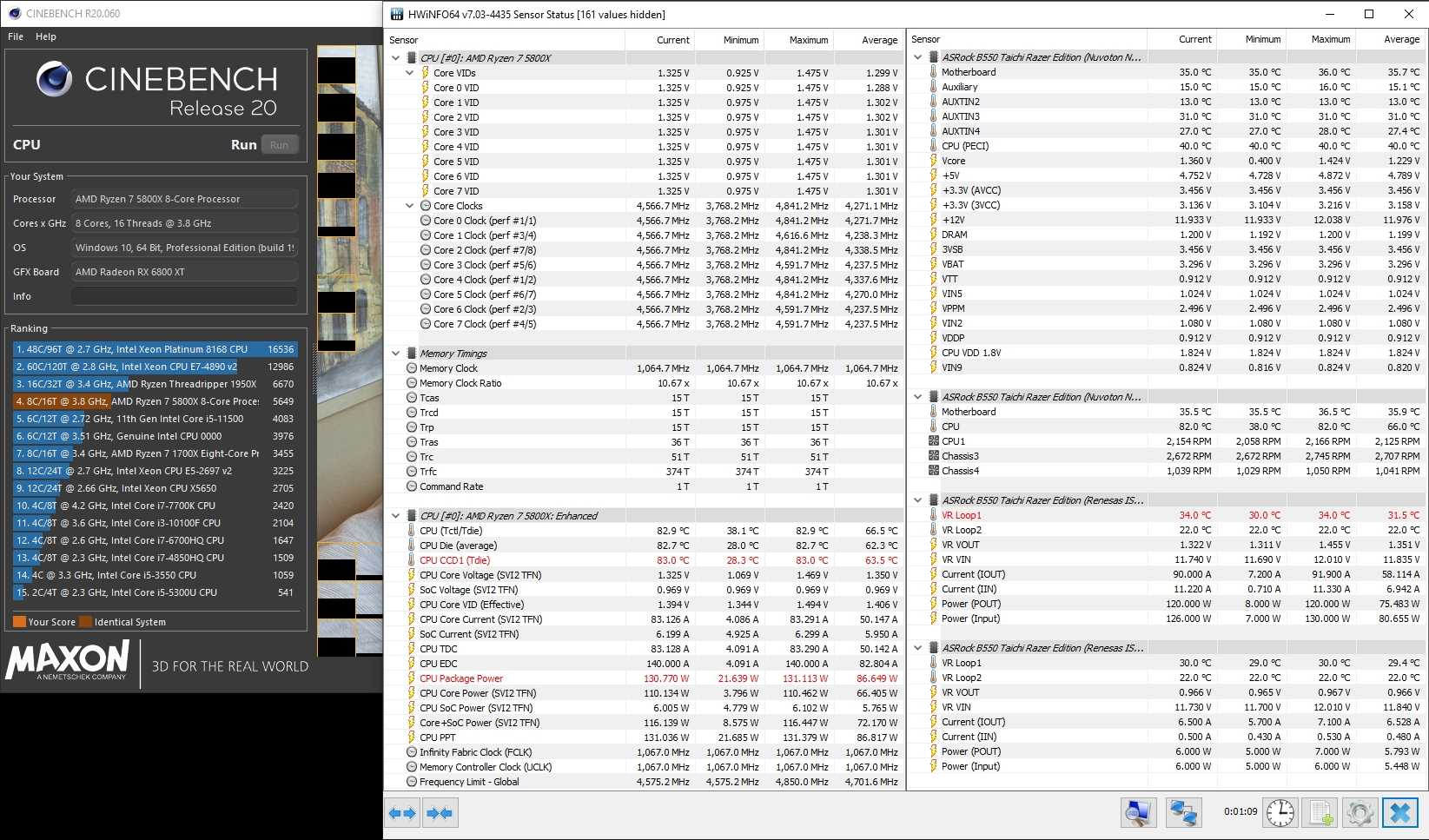

Разгон Ryzen 7 5800X до 4.7 ГГц оказался для B550 Taichi Razer Edition легкой прогулкой, поскольку система питания материнской платы оставалась в рамках очень комфортных температур. Ключевые показатели при прогоне Cinebench R20 составили следующие значения:
- максимальная температура CPU — 84,8 ℃;
- максимальная температура VRM — 38,0 ℃;
- максимальное энергопотребление CPU — 133,4 Вт.

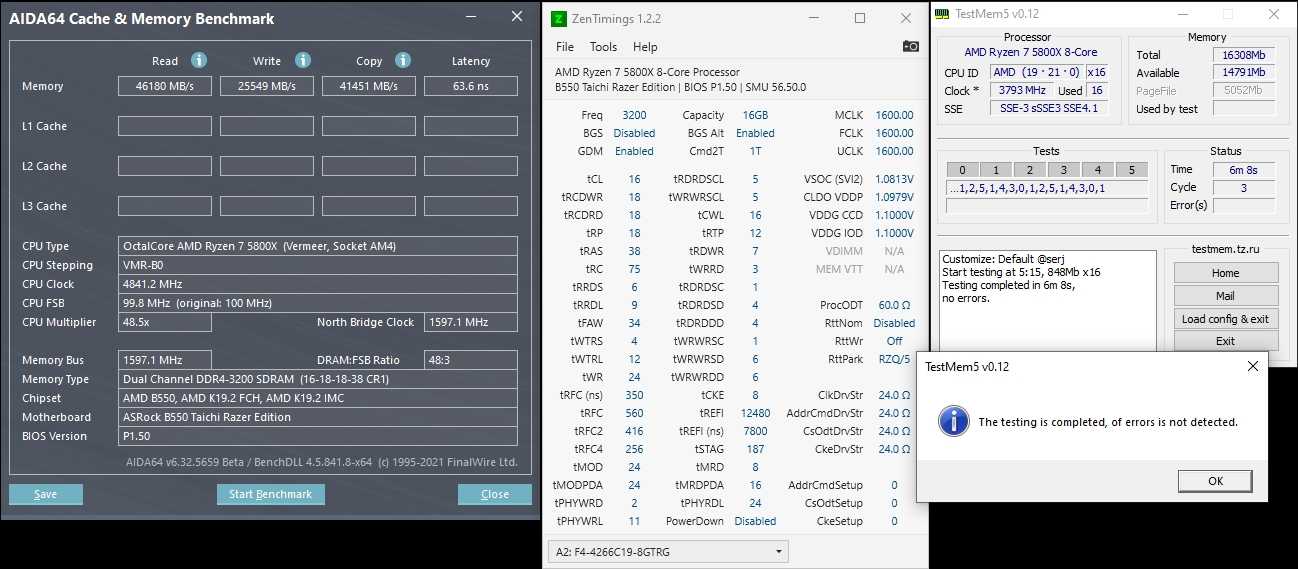

Также мы смоделировали для B550 Taichi Razer Edition работу на настройках системы с максимальным профилем XMP DDR4-3200 и с активированной технологией РВО. В этом случае подсистема памяти показала типичные <65 нс латентности, что ожидаемо при использовании процессоров Ryzen 5000-й серии.

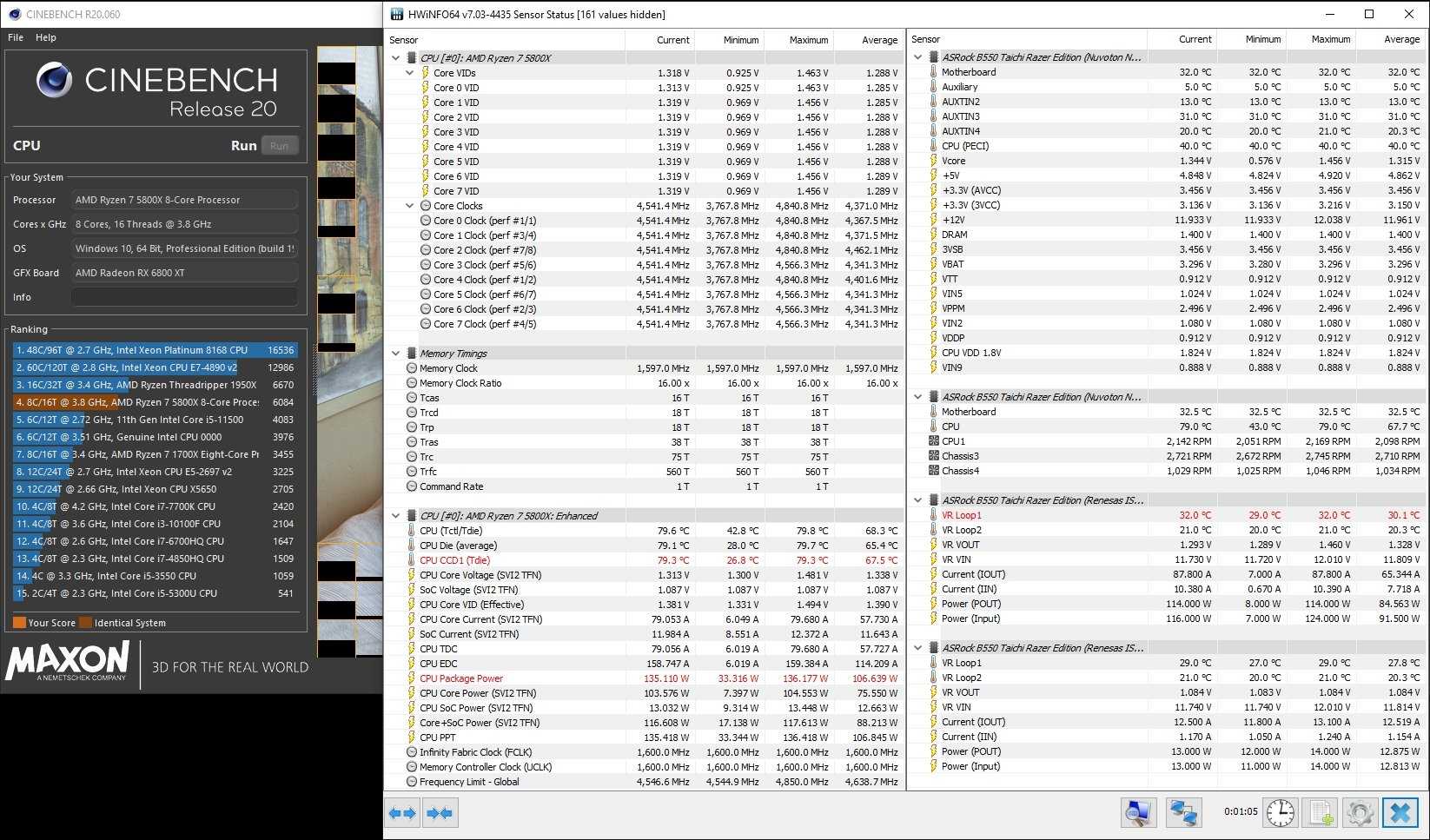

С памятью DDR4-3200, но без разгона процессора получились несколько иные показатели. Так, например, рабочая частота ядер Ryzen 7 5800X в тесте Cinebench R20 составила 4550 МГц. Максимальный нагрев VRM материнской платы не превысил 32,5 градуса Цельсия.
Чтобы показать, что ожидает пользователя при тотальном отказе от разгона ОЗУ, включая XMP профили, мы установили оперативную память в режим DDR4-2133. Также мы переключили технологию PBO в режим Auto. Выбранный вариант настроек маловероятен для оверклокеров и энтузиастов, но понадобится при сравнении производительности системы с B550 Taichi Razer Edition при различных настройках.
Замедление оперативной памяти до 2133 МГц не оказало заметного влияния на энергопотребление процессора и нагрев компонентов. Что касается работы технологии PBO в режиме Auto, то при нагрузке Cinebench R20 материнская плата B550 Taichi Razer Edition позволяла использовать турбо ускорение частоты ядер.

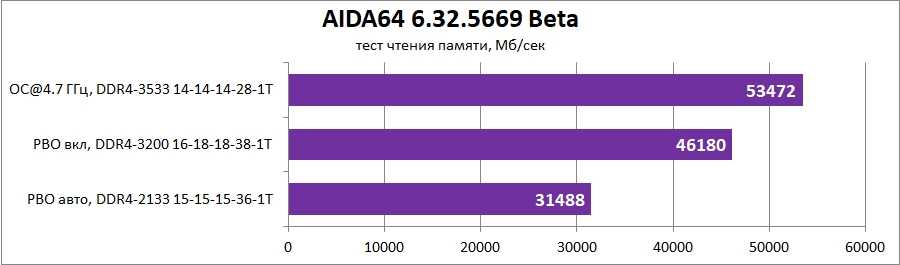

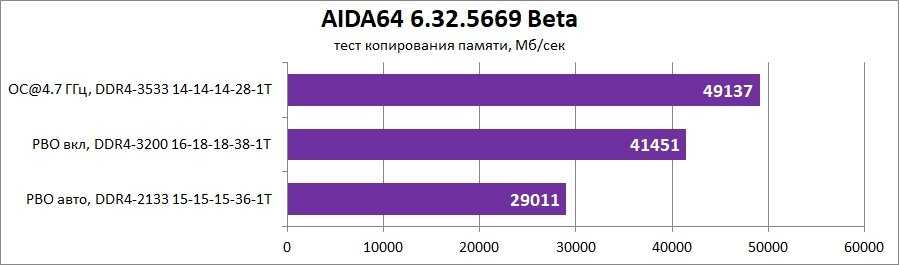

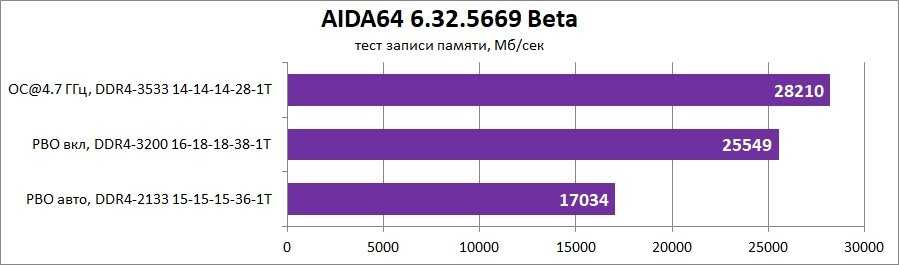

Три выбранных нами режима настроек позволили оценить итоговую производительность системы с материнской платой B550 Taichi Razer Edition. Три контрольных точки отличались следующими значениями:
- Ryzen 7 5800X@OC 4.7 ГГц, DDR4-3533 с вторичными и третичными таймингами;
- Ryzen 7 5800X@PBO Вкл, DDR4-3200 с типичными таймингами XMP;
- Ryzen 7 5800X@ PBO Auto, DDR4-2133 с типичными таймингами JEDEC.

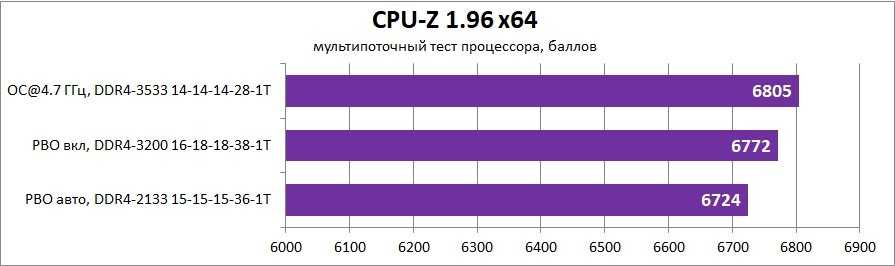

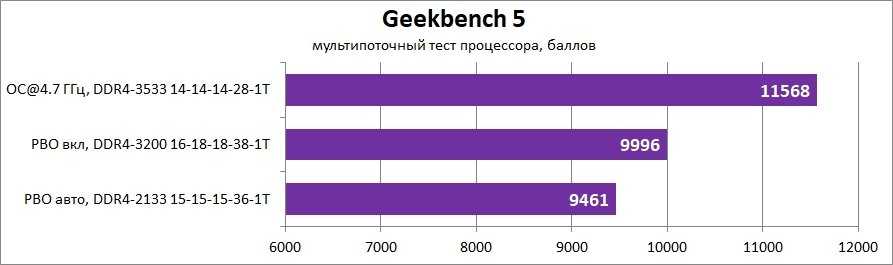

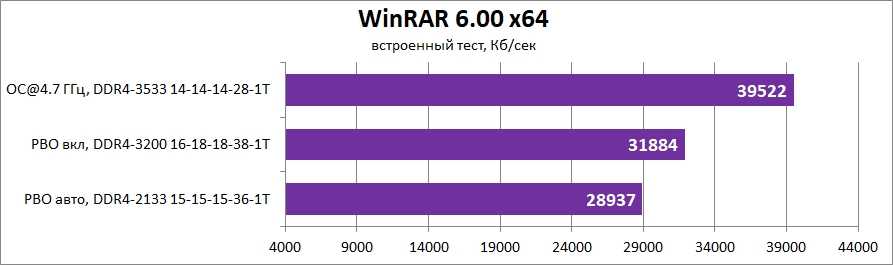

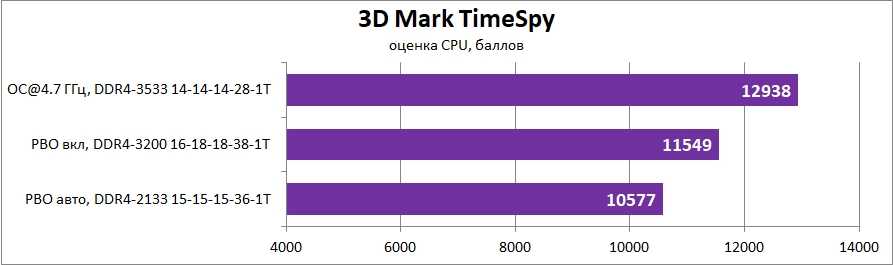

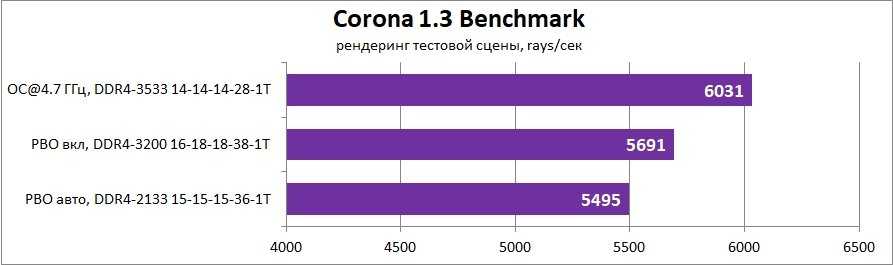

Заметное увеличение вычислительной мощности системы наблюдалось и за счет разгона процессора на B550 Taichi Razer Edition. В ряде бенчмарков для CPU, включая 3D-рендеринг и архивацию данных, мы смогли получить солидный буст производительности в последнем сценарии.

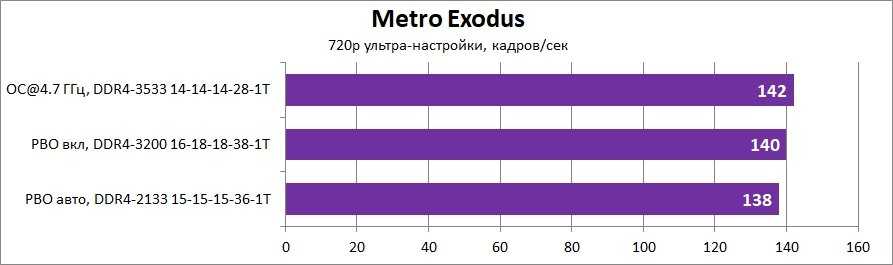

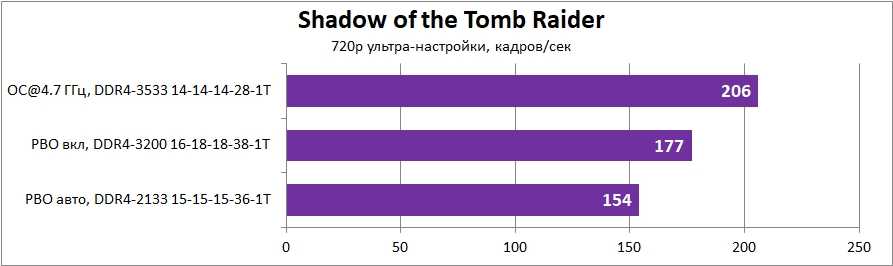

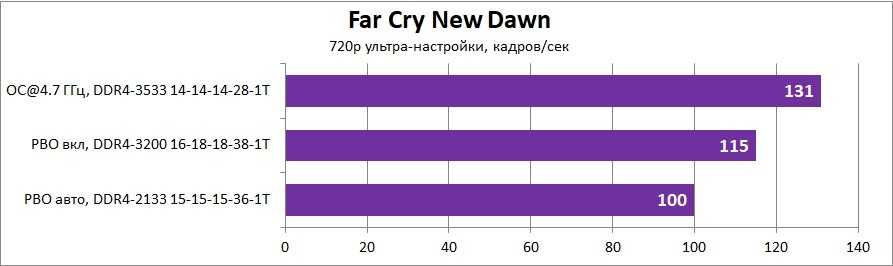

В играх разрешение экрана было намерено снижено до 720р, чтобы наглядно показать эффект от разгона процессора и ОЗУ на B550 Taichi Razer Edition. При этом даже ультра-настройки графики не помешали нам увидеть солидную прибавку кадров в таких играх как Shadow of the Tomb Raider и Far Cry New Dawn.
