Обзор и тест материнской платы msi mpg z390 gaming pro carbon

На что обратить внимание при выборе платы с чипсетом Z390?

Intel Z390

Помимо платформ HEDT, Z390 в настоящее время является лучшим чипсетом в предложении Intel. Из-за того, что она самая дорогая по логике, платы на ее основе должны быть дорогими, и нет необходимости создавать недорогие модели. Реальность, однако оказалась немного другой, потому что есть деление на чипсеты, которые допускают разгон, и те которые не позволяют его делать, оказалось что более дешевые платы этого типа также необходимы на рынке и могут хорошо продаваться. Это было почти 9 лет назад, когда рынок был переполнен материнскими платами с чипсетом P67, их ценовой диапазон был огромен, и это все еще так сегодня. Вот почему стоит подумать, как правильно выбрать материнскую плату.

В этом рейтинге представлены только материнские платы с чипсетом Z390, но действительно стоит задуматься, почему Z390 вообще … Помимо менее важных нюансов Z390 от более дешевых H370 или B360, он отличается только тем, что позволяет разогнать разблокированные процессоры с пометкой K. Если вы собираетесь купить процессор с заблокированным множителем и не собираетесь заменять его позже, вам могут быть интересны проекты с более дешевыми чипсетами – хотя честно говоря вы должны признать, что разница в цене невелика. Однако, если мы решим использовать чипсет Z390, мы должны учитывать разницу между недорогими моделями стоимостью 10 тысяч рублей и теми дорогими флагманами, цена которых часто превышает 20 тысяч рублей.

Интегрированная аудиосистема

Самые дешевые материнские платы Z390 имеют аудиочип, основанный на кодеке Realtek ALC 892, и не имеют усилителя для наушников. Это означает, что наушники с более высоким сопротивлением не будут играть вообще или будут играть очень тихо. И даже низкие не будут звучать так же хорошо. Разницу уже слышно даже с наушниками стоимостью около 5 000 рублей, такими как Superlux HD-681 и чем лучше наушники, тем больше разница. Усилители для наушников, используемые в более дорогих платах (в сочетании с гораздо лучшим кодеком ALC 1220), чаще всего выбираются для усиления басов, поэтому не следует ожидать гораздо лучшего представления взрывов в играх или выстрелов из винтовок.

Питание процессора, его охлаждение, количество фаз и качество компонентов

До недавнего времени, когда для сокета LGA 115x предлагались только четырехъядерные процессоры, это не имело большого значения, но процессоры предлагаемые сегодняшним предложением Intel, потребляют гораздо больше энергии, а для Core i9 9900K может потребоваться до 200 Вт электроэнергии, чтобы иметь оптимальную производительность. Отвечая таким требованиям, у более дешевых плат могут быть явные проблемы, и конечно они не сгорят, потому что Intel защитила их в такой ситуации, но производительность компьютера с таким процессором и материнской платой стоимостью 10 тысяч рублей может быть значительно ниже, чем в случае компьютера с тем же процессором и материнской платой. основная стоимость которых составляет 20 тысяч рублей. Стоит помнить об этом, особенно если вы все же хотите разогнать процессор.

Порты

В недорогих материнскиъ платах обычно отсутствуют такие вещи, как будущие порты USB 3.2, контакты (разъемы) для портов USB 3.1 на передней панели корпуса, два порта M.2 для быстрых твердотельных накопителей, системы WiFi, две сетевые карты, большое количество портов USB или даже твердые. охлаждающие транзисторы, питающие процессор. Чем дороже табличка, тем чаще она имеет больше дополнений. Это как бы очевидно, мы должны решить, за что хотим платить, а за что не платим … Как в жизни

Дизайн платы, количество подсветки, возможность крепления дополнительных RGB

Несколько лет назад никто не обратил внимания на это, но благодаря корпусам для ПК со стеклом они стали своеобразными художественными произведениями. Раньше это было только ради забавны и только моддеры могла это позволить, теперь покупая материнскую плату со средней ценовой полки, мы можем настроить многие элементы ее подсветки практически на любой цвет из приложения Windows. Мало того, материнские платы также работают с дополнительными светодиодными лентами, модулями оперативной памяти с подсветкой, видеокартами, процессорными кулерами. Стоит отметить, сколько разъемов RGB и ARGB имеется на основной плате это определяет, сколько светодиодных лент мы можем подключить к ней.

Модели, которые мы представили, показались нам более интересными, помните что выбор за вами.

голоса

Рейтинг статьи

Порты

Важно обратить внимание на блок ввода-вывода, чтобы убедиться в наличии необходимых внешних подключений, а также проверить точки подключения USB на самой материнской плате. Они позволят вам подключить больше портов на передней панели корпуса или при помощи недорогих блоков расширения сзади

Вот список наиболее распространенных портов с краткими описаниями:

USB 3.0 / USB 3.1 Gen1: их никогда не может быть слишком много, потому что именно к ним подключается большая часть периферии.
USB 2.0: медленнее, чем USB 3.0 / 3.1, но более чем достаточны для клавиатур, мышей и многих других устройств.
USB 3.1 Gen2: пока поддерживаются немногими устройствами, но обеспечивают пропускную способность 10 Гбит/с – вдвое выше, чем USB 3.1 Gen1 / USB 3.0.
USB Type-C: эти порты могут быть совместимы со стандартами USB 3.1 Gen1 или USB 3.1 Gen2 и созданы для более новых устройств, например, смартфонов.
Видеовыход HDMI / DisplayPort: нужен только если вы планируете пользоваться интегрированной графикой. На дискретных видеокартах свои порты.
Аудиоразъемы: важны, если вы будете подключать аналоговые колонки или наушники.
Порты PS/2: позволяют подключать очень старые клавиатуры и мыши.
Thunderbolt 3: этот порт редко бывает встроенным в материнские платы, но некоторые из них поддерживают его установку в виде отдельной платы. Обеспечивает максимально быстрое подключение, до 40 Гб/с.

Возможно, по состоянию на 2021 год в портах USB 3.1 Gen2 или Type-C нет серьезной необходимости, но они позволят сделать отличный задел на будущее.

GIGABYTE Z490M

Форм-фактор – micro-ATX;
Количество фаз питания – 6;
Оперативная память – DDR4 (4 слота, двухканальный режим, частота 4400 МГц);
Звук – Realtek ALC 887 (7.1);
Накопители — SATA3 (x6); M.2 (x1);
Модули Bluetooth и Wi-Fi – отсутствуют;
Сетевой контроллер – 1 Гбитс;
Cлоты PCI-E – PCI-E x1, PCI-E x16 (x2);
CrossFire (AMD) – есть;
SLI (Nvidia) – отсутствует;
Разъёмы для периферии на обратной стороне – USB 3.2 Gen1 (x4), USB 3.2 Gen2 (x2), USB-C, PS/2, 6x 3.5mm jack;
Коннекторы для периферии на плате – USB 2.0 (x4), USB 3.2 Gen 1 (x2).

Девятое место. GIGABYTE Z490M. Самая недорогая модель в данном топе. Отличительной особенностью, относительно остальных плат в данном топе, является форм-фактор micro-ATX. Она отлично подойдёт для тех, кто хочет собрать компактный ПК. На борту присутствуют 4 слота под ОЗУ с двухканальным режимом работы и максимальной тактовой частотой в 4.4 Ггерц, 6 портов Sata-3, один слот под М.2. Суммарное количество USB портов на задней панели составляет 7. Также плата поддерживает подключение ещё 6 корпусных USB выходов.Из плюсов данной платы – безусловно цена. Недостатки же и вытекают из этой цены. Всего лишь 6 фаз питания сильно ограничивают возможности разгона. На плате, как мы помним, всего лишь один порт М.2, и то, без пассивного охлаждения. Аудиочип стоит самый простенький – ALC 887 с поддержкой 7.1 звука. Естественно, отсутствует Wi-Fi, Bluetooth и подсветка, но присутствует технология Crossfire от AMD.

Однако, несмотря на все свои недостатки, данная плата может стать отличной для тех, кто хочет попробовать возможности разгона и не хочет переплачивать.

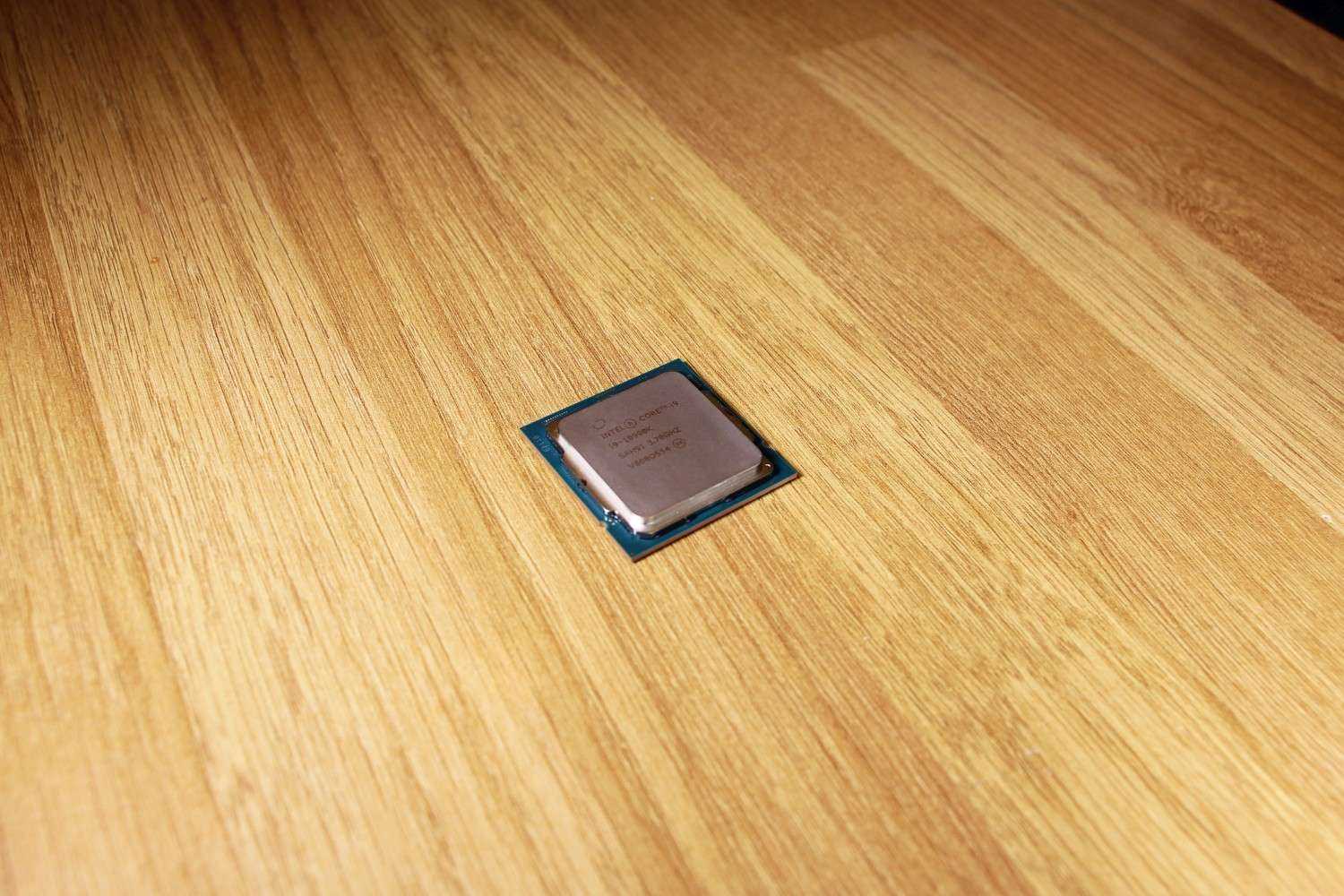

Intel Core i9-10900K — энергопотребление и тепло

На холостом ходу испытательная установка с i9-10900K потребляла 74 Вт. Это неплохое начало — чуть больше, чем у i9-9900K, но ниже Ryzen 9 3900X.

Ситуация изменилась, когда десятиядерный высокопроизводительный чип Intel начал выполнять тесты. В Cinebench i9-10900K помог вытащить 284 Вт из сети, что на 50 Вт больше, чем чип Ryzen.

В тесте Cinebench с нашим кулером Corsair Hydro H150i пиковая температура процессора 79 ° C была абсолютно хорошей. В стресс-тесте чип нагрелся до 91 ° C, но с этим все еще легко справиться, если использовать хороший кулер, особенно потому, что лишь немногие приложения будут работать все ядра ЦП при 100% нагрузке в течение длительных периодов времени.

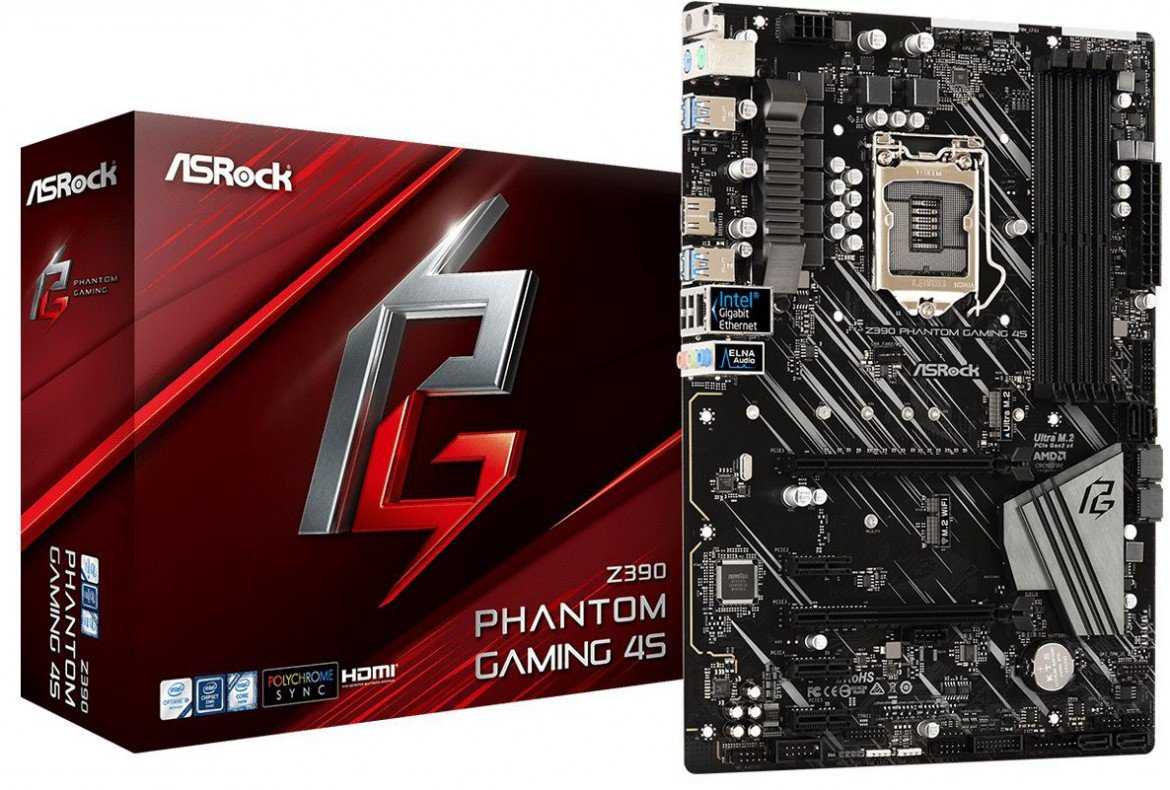

ASRock Z390 Phantom Gaming 4S

ASRock Z390 Phantom Gaming 4S – самое дешевое предложение в нашем рейтинге. Возможно, это не лучший выбор для восьмиядерных процессоров, но есть пользователи, которые собирают свои компьютеры с более слабыми процессорами. Таких как Core i5 9600K.

ASRock Z390 Phantom Gaming 4S

Материнские платы Z390 – это не только дорогие модели, но и множество дешевых. Одним из них является предлагаемый нами ASRock Z390 Phantom Gaming 4S. К сожалению, он не может похвастаться достаточно сильной системой электропитания, чтобы иметь возможность разогнать восьмиъядерные процессоры до предела, хотя он поддерживает их во время длительной нагрузки.

Однако следует помнить, что существуют также шестиядерные процессоры Core i5 (8600K и 9600K) и четырехъядерный Core i3 (8350K, 9350K), которые также могут быть разогнаны, так что чипсет Z390 имеет смысл здесь. Представленный диск интересен тем, что в нем установлена аудиосистема на основе кодека Realtek ALC 1200, который хотя и старый, обеспечивает более качественный звук, чем почти такой же старый ALC 892. Система пластинчатого охлаждения абсолютно минималистична, нет подсветки или дополнительных портов SATA.

Существует только один порт M.2 для быстрых твердотельных накопителей. Несмотря на бюджетную конструкцию, на задней панели портов ввода / вывода есть 6 портов USB типа A.

Преимущества:

Хорошая аудиосистема для этого ценового класса
Низкая цена
6 портов USB типа A на задней панели

Недостатки:

Скорее не для Core i7 и Core i9
Недостатки, связанные с ценовым сегментом, в котором расположена плата (качество компонентов, только один порт M.2, отсутствие подсветки, минималистическое охлаждение активных элементов)

Технические характеристики

Сокет: Intel LGA1151-2;
Поддерживаемые процессоры: 8-е и 9-е поколение процессоров Intel Core/Pentium/Celeron;
Чипсет: Intel Z390;
Оперативная память: 4 x DIMM DDR4-2133–4400+(O.C.), макс. до 64 Гбайт;
Слоты расширения: 3 x PCI-E x16 v3.0 (режимы работы x16/x0/x4 или x8/x8/x4) и 3 x PCI-E x1 v3.0;
Встроенная графика: интегрирована в процессор, порты 1 x DisplayPort 1.2 (макс. разрешение 4096×2304@60Гц), 1 x HDMI 1.4 (макс. разрешение 4096×2160@24Гц);
Поддержка Multi-GPU: 3-Way AMD CrossFire или 2-Way Nvidia SLI;
Интерфейсы системы хранения: чипсет Intel Z390 – 6 x SATA 6 Гбит/сек (поддержка RAID 0/1/5/10), 2 x слота M.2 (Key M) 2242/ 2260/ 2280/ 22110 (режим работы PCIe 3.0 x4 32 Гбит/сек и SATA 6 Гбит/сек, поддержка RAID 0/1). Есть поддержка Intel Optane Memory. Примечание: Есть ограничения одновременную работу портов SATA и слотов M.2;
Порты USB: чипсет Intel Z390 – 5 x USB 3.1 Gen2 (10 Гбит/сек, 1 х тип С и 3 х тип А на задней панели и 1 х тип С внутренний коннектор), 4 x USB 3.1 Gen1 (5 Гбит/сек) (внутренние коннекторы USB), 6 x USB 2.0 (480 Мбит/сек) (2 порта на задней панели и 4 порта доступны через внутренние коннекторы USB);
Звук: HD-кодек 7.1, Realtek ALC1220P-VB2;
Сетевая карта: 1 х 10/100/1000 Мбит/сек, Intel I219-V;
Форм-фактор: ATX;
Размеры: 30,4 см х 24,3 см.

Разъемы на плате:

1 x 24-пин ATX основной коннектор питания;
1 x 8-пин ATX 12V коннектор питания;
1 x 4-пин ATX 12V коннектор питания;
6 x коннекторов SATA 6 Гбит/сек;
1 x коннектор USB 3.1 Gen2 тип С;
2 x коннектора USB 3.1 Gen1 (на 4 порта);
2 x коннектора USB 2.0 (на 4 порта);
1 x 4-пин коннектор вентилятора CPU;
1 x 4-пин коннектор подключения помпы;
5 x 4-пин коннектора системных вентиляторов;
1 x коннектор COM-порта;
1 x коннектор звуковых разъемов передней панели;
2 x коннектора для подключения индикаторов и органов управления передней панели;
1 x коннектор порта Thunderbolt;
1 x разъем датчика открытия корпуса;
1 x коннектор TPM модуля;
2 х 4-пин RGB LED коннектор;
1 х 3-пин RAINBOW LED коннектор;
1 х 3-пин CORSAIR LED коннектор.

Порты ввода/вывода задней панели:

1 x комбинированный PS/2 клавиатура/мышь;
2 x USB 2.0;
1 x HDMI;
1 x DisplayPort;
3 x USB 3.1 Gen2 тип А;
1 x USB 3.1 Gen2 тип С;
1 x LAN (RJ45);
1 x коннектор Optical S/PDIF;
5 x звуковых разъемов OFC.

Intel 10го Процессоры Gen — технология, технические характеристики и чипсет

Intel 10го В чипах Gen используется дизайн под названием Comet Lake, но в основе всего этого лежит фактическая архитектура Skylake, существующая с 2015 года.

Более старая базовая архитектура означает, что Intel не внесла массовых изменений в свои 10го Gen части — они все еще используют тот же 14 нм процесс производства, в то время как AMD перешел на 7 нм для своих чипов Zen 2.

Intel 10го Gen концентрируется на большем количестве ядер, большей Hyper-Threading и большей поддержке — наряду с тепловыми улучшениями.

I9-10900K имеет десять ядер Hyper-Threading — на два ядра больше, чем его предшественник Intel Core i9-9900K. Его базовая тактовая частота 3,7 ГГц на 100 МГц выше, чем у более старого чипа, и он имеет 20 МБ кэш-памяти третьего уровня — четыре дополнительных мегабайта.

Новый чип использует существующую технологию Turbo Boost 2.0 для достижения всеядерной скорости Turbo 4,9 ГГц и одноядерной скорости Turbo 5,1 ГГц, причем эти частоты на 200 МГц и 100 МГц лучше, чем у i9-9900K соответственно.

Это 10го Чип Gen обладает некоторыми дополнительными хитростями Turbo благодаря технологии, заимствованной у процессоров Intel для мобильных ПК и настольных рабочих станций.

Первая новая технология — Turbo Boost 3.0 Max, которая была заимствована из чипов рабочих станций. Он идентифицирует два наиболее способных ядра процессора и дает им дополнительный импульс. На i9-10900K он может улучшить два ядра до 5,2 ГГц.

Вторая новая функция называется Thermal Velocity Boost. Эта технология зародилась на ноутбуках и дает еще одно ускорение, если она работает при температуре ниже 70 ° C. На i9-10900K это означает, что одноядерные пики работают с частотой 5,3 ГГц.

Все это новое турбо ворчание означает увеличение требований к мощности. I9-10900K имеет TDP 125 Вт, что больше, чем у 95W i9-9900K и 105 Вт AMD Ryzen 9 3900X.

Чтобы бороться с этим, Intel сделала кристалл чипа тоньше, добавила более толстый медный распределитель тепла и улучшила его термический состав.

10го Процессоры Gen также имеют более детальный разгон. Hyper-Threading можно отключить для каждого ядра, и пользователи получают детальные опции для настройки напряжения и частоты.

Связанный: Лучшие Игры для ПК 2020

Intel Core i9-10900K — Цены, экосистема и конкуренция

Core i9-10900K стоит огромных 530 фунтов стерлингов, и цена процессора — не единственная стоимость, связанная с этим.

Для начала, у Comet Lake есть новая розетка — она называется LGA 1200. Это означает новый чипсет и новые материнские платы.

Новый чипсет Z490 такой же, как Z390, в большинстве ключевых областей, но он был обновлен с поддержкой WiFi 6 и 2,5 Гбит / с Ethernet.

Одной из областей, где скорость не повышается, является возможность подключения PCI-Express. Чипсет Z490 по-прежнему использует PCI-Express 3.0. Это хорошо для современных видеокарт и популярных твердотельных накопителей NVMe, но AMD уже перешла на PCI-Express 4.0 — и более быстрые твердотельные накопители уже доступны на рынке.

Некоторые производители материнских плат уже установили PCI-Express 4.0 на свои платы, несмотря на отсутствие поддержки Intel. Тем не менее, это риск — хотя Intel почти наверняка собирается включить PCI-Express 4.0 в будущие процессоры, нет никаких гарантий и никаких указаний на то, что Intel не изменит спецификации.

На данный момент доступны только платы Intel Z490, а это означает, что вы ожидаете дополнительных 130 фунтов стерлингов на вашем процессоре. Хотя это может и не быть большой суммой, если вы планируете сборку i9-10900K, это относительно дорого на основной машине Core i5 или Core i7. Если вы не беспокоитесь о немедленном обновлении, то, безусловно, стоит подождать основных чипсетов и более скромных плат.

Здесь есть несколько хороших финансовых новостей: сокет LGA 1200 имеет тот же размер, что и предыдущий сокет LGA 1151, поэтому существующие кулеры будут работать.

Основным конкурентом Core i9-10900K является AMD. Ryzen 9 3900X является убедительным конкурентом: он стоит 440 фунтов стерлингов и имеет двенадцать ядер. Чип AMD имеет базовую и повышающую частоты 3,8 ГГц и 4,6 ГГц, причем последняя цифра не может сравниться с улучшенными тактовыми частотами Intel.

Чип AMD может сэкономить деньги и в других местах: его зависимость от существующего сокета AMD AM4 означает, что он работает на более широком и дешевом ассортименте материнских плат, а также продается с базовым кулером, который достаточно хорош для массовых вычислений.

Похожие: Лучшие игровые ноутбуки 2020

MSI MPG Z390 GAMING EDGE AC

MSI MPG Z390 GAMING EDGE AC – это высокотехнологичное предложение MSI для пользователей, строящих свой компьютер с целью более требовательных приложений, таких как игры или мощные программы для рендеринга графики или фильмов.

MSI MPG Z390 GAMING EDGE AC

Однако компоненты, используемые в системе питания процессора, обеспечат гораздо больше, чем базовая работа компьютера с требовательными процессорами, такими как Core i7 9700K или Core i9 9900K и позволят максимально разогнать эти CPU до 5 и даже 5,2 ГГц. Благодаря многослойной ламинированной структуре и соответствующему разделению сигналов, MSI MPG Z390 GAMING EDGE AC также очень удобен для тех, кто любит быстрые модули оперативной памяти, даже намного быстрее, чем DDR4-4000.

Стоит также отметить, что это хорошее предложение для людей, собирающих компьютер, который также должен выглядеть необычно: система MSI Mystic Light обеспечивает подсветку правого края платы, и кроме того вы можете прикрепить две адресуемые полосы RGB, чтобы дополнить подсветку корпуса, и систему охлаждения процессора с подсветкой RGB. Все это можно контролировать с уровня программного обеспечения в системе. Если добавить интересный дизайн радиаторов охлаждения активных элементов, готовый компьютер будет отлично смотреться.

Преимущества:

Очень качественные комплектующие
Очень хорошие параметры разгона процессора и памяти
Два полноскоростных слота M.2
WiFi-карта 802.11ac (433 Мбит / с)
Огромные возможности регулировки подсветки внутри корпуса
Внутренний разъем USB 3.1

Недостатки:

Несколько портов USB Type A на задней панели портов (всего пять)

Технические характеристики

Производитель	MSI
Модель	MPG Z390 GAMING PLUS
Сокет	1151 v2
Чипсет	Intel Z390
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколения для платформы Socket LGA1151
Тип памяти	DDR-4
Количество слотов памяти	4
Оперативная память	4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) / 2800(OC)/ 2666/ 2400/ 2133 МГц
Слоты расширения	1 x PCI Express 3.0 x16 (x16), 1 x PCI Express 3.0 x16 (x4), 4 x PCI Express 3.0 x1, 1 x M.2 для модуля беспроводных интерфейсов (не входит в комплект)
Тип слотов M.2	1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280), оба поддерживают устройства SATA и PCIe 3.0 x4
SATA-порты	6 x SATA 6 Гбит/с (Intel Optane Memory Ready, RAID 0, RAID 1, RAID 5, RAID 10)
Звук	8-канальный Realtek ALC892
Сетевой интерфейс	1 x Intel WGI219V (10/100/1000 Мбит/с)
Разъёмы на задней панели	1 x PS/2 Combo, 1 x HDMI, 1 x DVI-D, 1 x RJ45, 2 x USB 2.0, 2 x USB 3.1 Gen 1, 1 х USB 3.1 Gen 2 Type-C, 1 х USB 3.1 Gen 2 Type-A, 6 x аудиопортов
Разъемы для вентиляторов	1 x разъем вентилятора CPU (4-контактный), 1 х разъем подключения водоблока СВО (4-контактный), 5 x разъемов подключения системных вентиляторов (4-контактные)
Форм-фактор	ATX (305 x 244 мм)

https://www.msi.com

Критерии выбора материнских плат на Intel Z390

Количество предлагаемых моделей велико, поэтому, и чтобы не утонуть во всем многообразии, несколько сузим выбор. Так, сегодня я буду рассматривать только полноценные ATX материнки. Более экзотические micro-ATX, E-ATX и прочие оставим на другой раз.

Одним из определяющий критериев любой покупки является цена. По крайней мере, это справедливо для большинства простых смертных. Посему, я разделю имеющиеся нынче (а это середина октября 2019 года) материнские платы на 3 сегмента:

Бюджетные – цена примерно до 10 000 руб.
Средний уровень – цена до 17 000 руб.
Топовые – от 17 000 руб.

Естественно, деление условное, в том числе и стоимость, ибо она может варьироваться в зависимости от колебаний курса рубля, рыночной политики и бог знает, чего еще. Так что отклонение в тысячу-другую в ту или иную сторону является нормой.
