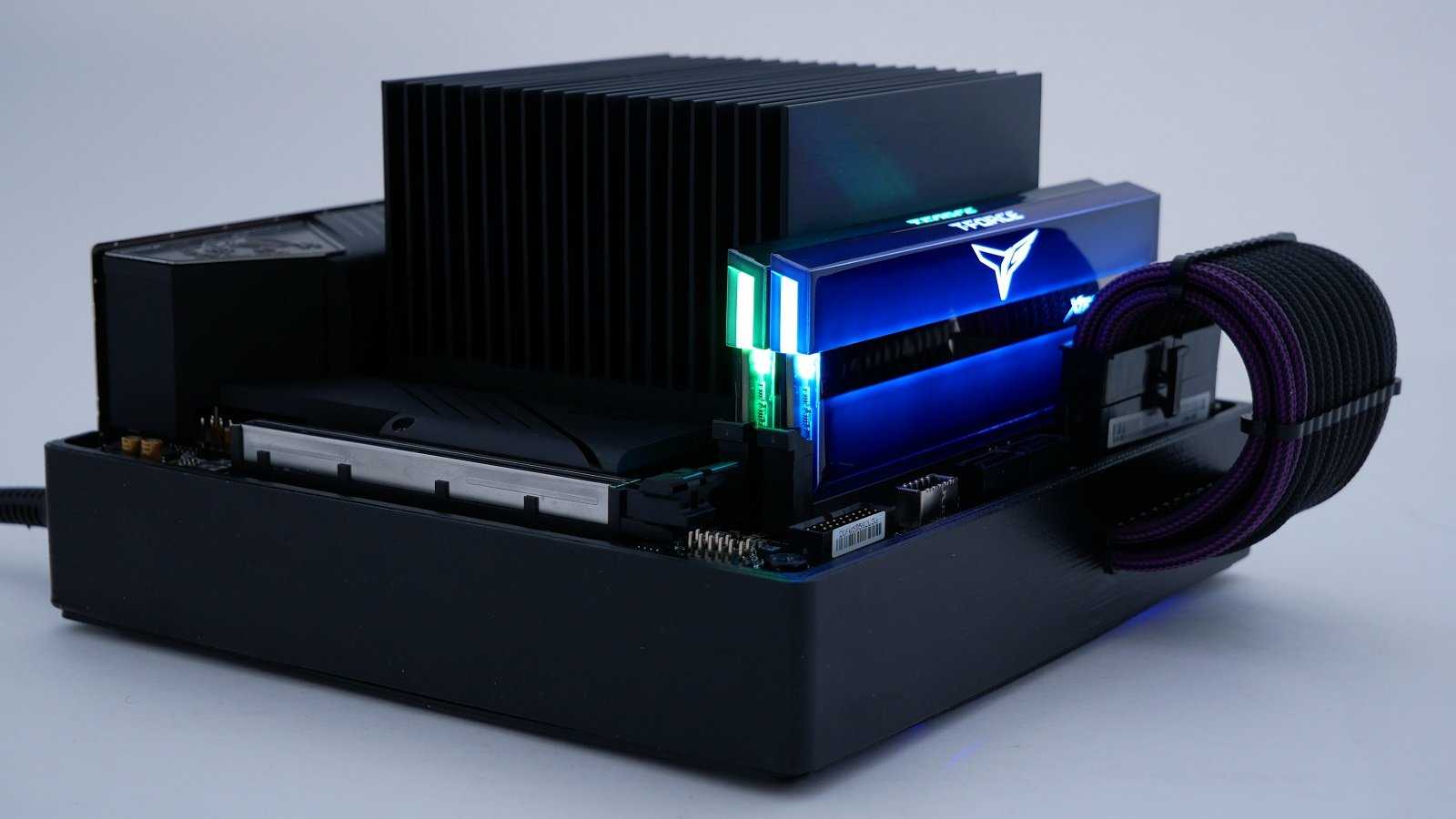

Финальная сборка проекта Ultra-silent office PC
Оперативная память Team Group T-Force Xtreem ARGB мне понравилась за симпатичный переливающийся синий контур с зеркальным отблеском, но для более олдскульных пользователей под рукой всегда находилась Team Group T-Force Xtreem 8Pack (или можно заменить на Kingston HyperX Fury Black).
Первая сборка и совмещение деталей корпуса продемонстрировала состоятельность такого проекта и удачность конструкции. Непосредственно высота корпуса выбиралась исключительно интуитивно, она позволяет как уменьшить, так приподнять ПК.
С кабель-менеджментом тоже оказалось все достаточно легко: провода подключаются в соответствующие коннекторы и прячутся внутри корпуса, делая всю сборку максимально минималистичной.
Для задней предустановленной панели портов ввода-вывода подготовлено отдельное посадочное место, которое в совокупности является универсальным. Коннектор питания выведен сзади.
«Некрасивая» сторона находится на основании и прячет Pico PSU и лишние неотсоединяющиеся провода. Для Pico PSU при такой нагрузке требуется доработка: либо дополнительный обдув, либо установка радиаторов, либо не выходить за пределы 80-100 Вт в продолжительной нагрузке или 120-130 Вт не длительнее 5-7 минут.
Мои рекомендации для данной конфигурации: использовать штатный профиль с PL=35W (потребление до 125 Вт в краткосрочные периоды) или установка пассивного охлаждения.
Проект корпуса на 3D принтере Ender 3 Pro
И теперь начнем с самого интересного!
Моей основной хотелкой было желание попробовать нечто новое в корпусном деле и прибегнуть не к готовым решениям, а попробовать создать что-то свое. Металлический корпус слегка дорог в производстве и его изготовление занимает некоторое время, вариант из фанеры прост, но не универсален и достаточно хрупок. Следующей инстанцией было 3D моделирование и изготовление корпуса из пластика, к чему я с энтузиазмом приступил.
В качестве платформы остановился на принтере Ender 3 Pro, сочетающем простоту сборки и хорошее качество выходной продукции, рабочее пространство 220 х 220 х 250 мм, чего хватит на корпуса формата mini-ITX или склейки из пары деталей чего-нибудь более крупного. Первые наработки и эксперименты на простых фигурках вызывали восторг, но далее пошли и первые сложности.
После пластика PLA для более термоустойчивых и твердых изделий я перебрался на пластик ABS и ABS+, выдерживающий нагрев до 100°С, что для пассивной системы выглядит логичным вариантом. Однако у него нашлась слабость: он чертовски плохо печатается на большой площади, постоянно отлипая от поверхности, загибаясь, иногда происходил разрыв слоев. Перепробовал две марки пластика, различные клеи и настройки принтера. Ничего не спасало ситуацию. Но опытные люди посоветовали переключиться на пластик PETG, он и печатается легче, да и температуру держит до 80°С и выше, поэтому перешел на него.
Напечатать корпус из ABS я попросил знакомых коллег, на что ушло около 8 часов при скорости ~ 40 мм/с и сопле 0,4 мм для личного тест-драйва, но они столкнулись с теми же проблемами загиба краев. Сам же я напечатал корпус из PETG с первой попытки за 4.5 часа.
Слева — корпус ABS со слегка отшлифованными краями наждачкой Р800, справа — необработанный PETG, только что из-под принтера, горяченький.
Корпус печатался при скорости 45 мм/с с 25% заполнением соплом 0.6 мм и слоем 0.3 мм.
Единственная особенность печати 3D принтера заключена в наплывающих слоях, что является его и «фишкой» (можно использовать в дизайне/оформлении), и недостатком. Убираются механической обработкой.
А вот сквозные монтажные прорези получили «наплывы» и я устранял их сверлом. Для кабелей использовал отверстия 3.5 мм, но с учетом натекающего пластика надо было остановиться на 3.7-3.8 мм.
После шлифовки наждачкой первого слоя грунтовки я распечатал и наклеил контур детали для проводов, чтобы подчеркнуть их место соприкосновения с корпусом.
После небольшой покраски и обработки поверхности.
Отдельно распечатаны четыре стойки для винтового крепления материнской платы к корпусу. Конструкция корпуса же подразумевает, что плата устанавливается на каркас и фиксируется бортиком 1 мм по периметру, не позволяющим ей проваливаться, а винтами они стягиваются.
Своего друга Алексея aka ModPC я попросил подготовить комплект кабелей в качественной оплетке 24-Pin для материнской платы, 8-Pin для процессора длиной 15 см для широкой дуги и 13 см для внутреннего радиуса.

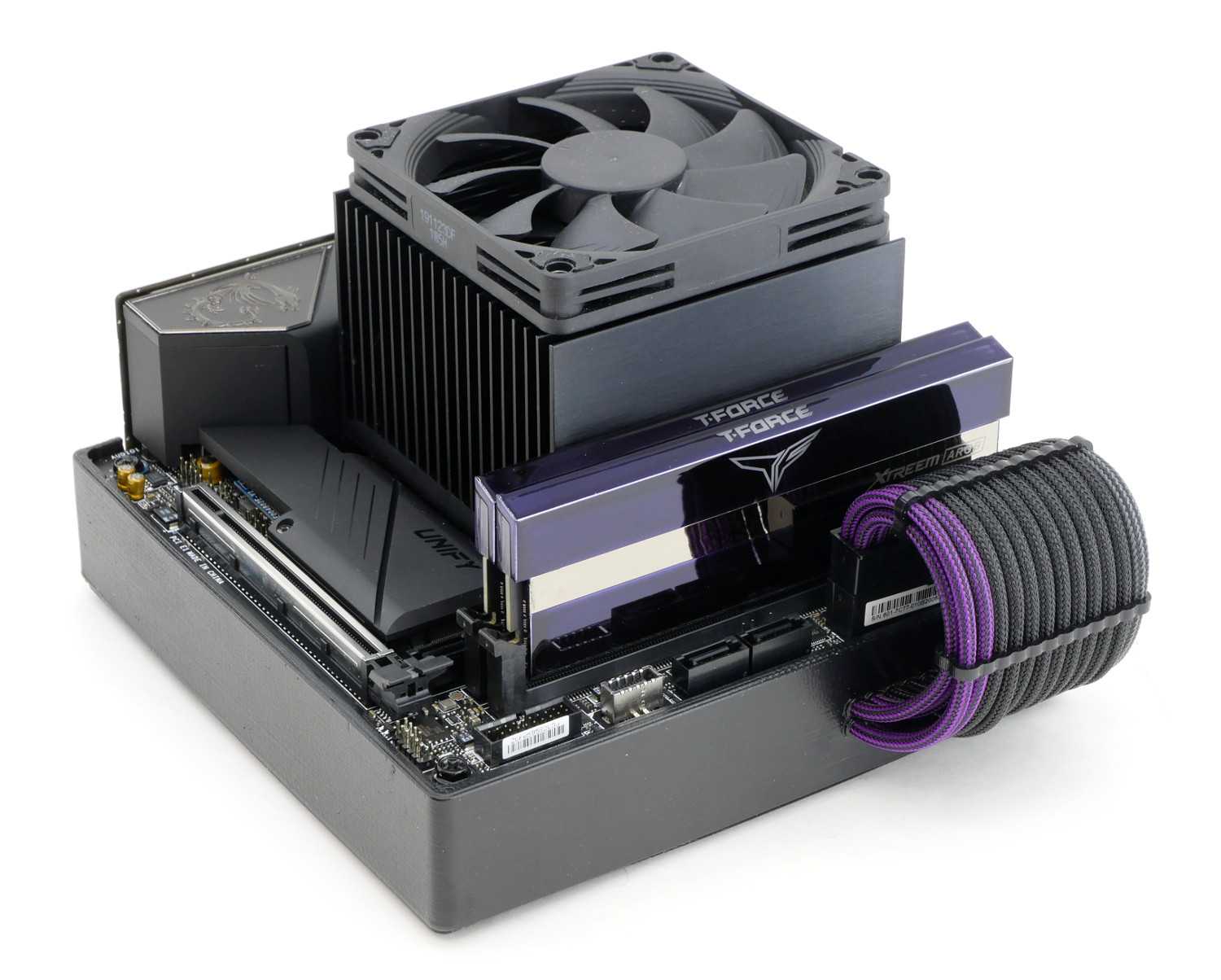

Первые наброски и оценка кабель-менеджмента выявили свои достоинства и недостатки, например, трудности в подключении коннекторов и симпатичный внешний вид, совмещенный с простотой и минимализмом дизайна.
Завершающие штрихи подключения проводов и держателей.

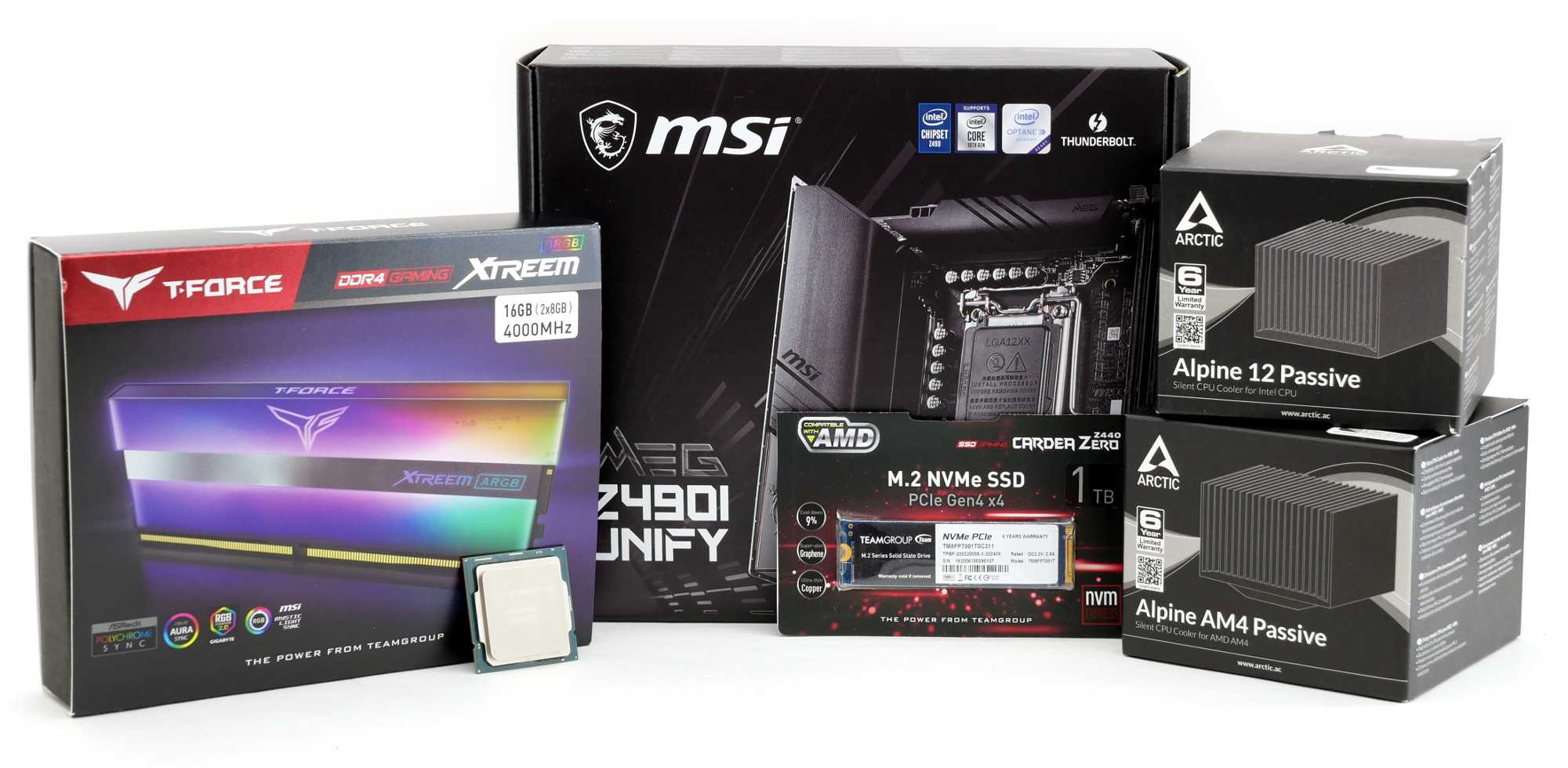

Основные компоненты
В качестве материнской платы мой выбор остановился на модели MSI MEG Z490i Unify благодаря превосходному функционалу и уникальному строгому дизайну с отличной системой охлаждения VRM, широким перечнем настроек BIOS для гибкой настройки. Среди комплектов оперативной памяти мне давно приглянулась Team Group T-Force Xtreem ARGB 4000 МГц на чипах Samsung B-die с красивым внешним видом, подсветкой и хорошим оверклокерским потенциалом.
Честь твердотельного накопителя защищала модель T-Force Cardea Zero Z440 объемом 1 Тбайт того же производителя с интерфейсом PCIe 4.0 для раскрытия текущего потенциала, достижения максимальных скоростных показателей PCIe 3.0 и последующего апгрейда на процессор Intel Gen11.
В свою очередь, сам процессор представлен восьмиядерной моделью Intel Core i7-10700T десятого поколения с урезанными Power Limit на отметке TDP = 35W и тактовой частотой 2.0 ГГц. Однако столь низкие частоты наблюдаются только при троттлинге, а благодаря гибким настройкам BIOS процессор стабильно функционирует на отметке 3700 МГц на все ядра в тяжелых нагрузках при напряжении 1,04 В.

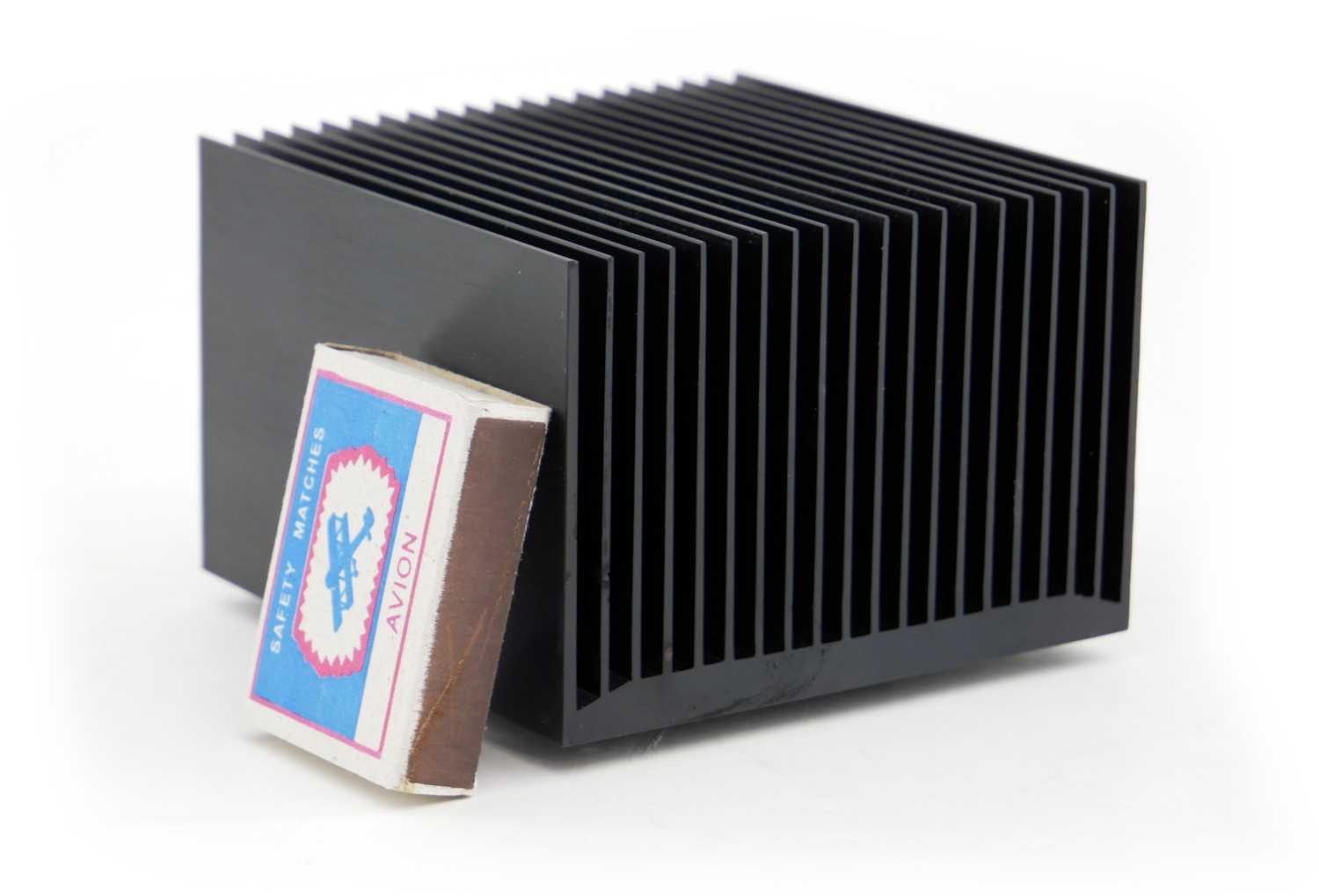

Замыкает основную пятерку недооцененный пассивный кулер Arctic Cooling Alpine 12 Passive массой ~500 г и массивным оребрением, чего достаточно для теплоотведения и конвекции естественным путем для охлаждения процессоров с показателем TDP 35W и реальным потреблением до 75 Вт согласно моим тестам.
Благодаря внутренним замерам энергопотребление всего стенда варьируется в диапазоне 90-125 Вт при максимальной нагрузке и 25-50 Вт при офисной работе. Для таких задач хватит качественной Pico PSU мощностью 150-180 Вт по линии +12V и ноутбучного блока питания ~200 Вт.
SSD Samsung 970 PRO Plus 1024GB
- Код производителя: MZ-V7P1T0BW
- Форм-фактор: 2280
- Интерфейс: PCI-E 3.0 x4
- Объем: 1024 ГБ
- Контроллер: Samsung Phoenix
- Тип памяти: MLC 3D NAND
- Макс. скорость чтения: 3500 МБ/c
- Макс. скорость записи: 2700 МБ/c
- Ресурс работы: 1200 TBW
Samsung в производстве чипов памяти, что называется, собаку съела. Заводы южнокорейской компании производят кристаллы не только для себя, но и для многих других крупных строителей электроники. Однако, самые вкусные разработки корейцы, конечно же, оставляют себе.
Вот и в серии твердотельных накопителей 970 PRO были использованы чипы с ячейками MLC, для которых выдержать десять тысяч циклов перезаписи – раз плюнуть. Стоит также отметить, что двухбитовая память – удовольствие не дешёвое, поэтому стоимость терабайтника с такими чипами довольно высока. Зато, если вы готовы раскошелится, то получите какое-то фантастическое число TBW. И да, нюанс в том, что в потребительском секторе два бита на ячейку может предложить только Samsung. Конечно, после того как Hynx купила у Intel производство NAND-памяти, возможно всякое, но, когда это будет?
В общем, на сегодняшний день Samsung 970 PRO являются лучшими и единственными доступными накопителями с фантастически долгим ресурсом работы. А контроллер Phoenix в них обеспечит наилучшие скорости по чтению/записи.
Внешний вид и функциональность
Об игровом назначении ноутбука говорит практически каждая его деталь. Это и черно-красный «спортивный» дизайн, и облегченная конструкция с использованием текстурированного алюминия, и соответствующая разметка клавиатуры, и, конечно же, заряженная начинка. А заряжен он по полной! Перед нами ноутбук на базе одного из самых современных мобильных решений Intel Core 2 Duo Т9400. Процессор имеет чрезвычайно высокую для мобильного варианта частоту шины данных, равную 266 МГц, то есть FSB составляет 1066 МГц! Номинальная частота процессора 2,53 ГГц. CPU имеет неурезанный кэш второго уровня объемом 6 МБ. Видеокарта NVIDIA GeForce 9600M – одно из самых последних решений в мобильном сегменте.
Также пользователя ожидают все прелести ноутбука с диагональю 17 дюймов: полноформатная клавиатура и большая диагональ экрана. На панели управления расположены сенсорные кнопки управления мультимедиа и включения Bluetooth, Wi-Fi и web-камеры. Можно физически отключить эти интерфейсы, что является продуманным решением для мобильного устройства.
Кстати, об экране. Разрешения матриц в мобильном сегменте – выше, чем у десктопных аналогов. Для 17 дюймов существуют варианты разрешения с 1440х900, 1680х1050 и 1920х1200. Разрешение 1440х900 – это матрицы начального уровня, которые, за редким исключением, ничем не выделяются и годятся для отображения всяких офисных и Интернет-приложений. Разрешение 1680х1050 – матрица стандарта WSXGA+, которая как раз и имеет место быть в рассматриваемом ноутбуке. Цветопередача просто великолепна. Матрица прекрасно подходит как для игр, так и для видео. Углы обзора – тоже на высоте. Такое разрешение экрана удобно и позволяет выводить на экран одновременно большое количество разнообразной информации.
Разрешение 1920х1200 full HD по большому счету на 17-дюймовых матрицах преследует только одну цель – обеспечение полноценной поддержки фильмов высокой четкости, но смотреть их на диагонали 17 дюймов, на наш взгляд, как минимум, нелогично. Так что матрица MSI GX720 является той самой «золотой серединой».
В ноутбуке также имеется звуковая система 2.1. «Звуковая система» — это, конечно, громко сказано, но для комфортного просмотра в дороге кинофильма хватит.
Для своих габаритов ноутбук довольно-таки легкий. Носить его за спиной в течение дня не вызывает неудобства.
Но вернемся к сенсорной панели. На ней имеется еще одна неожиданная для ноутбука кнопка. Это кнопка со звучным названием Turbo, которая как нельзя точно характеризует ее воздействие на ноутбук. MSI GX720 – один из немногих современных ноутбуков, в которых есть опция разгона. Мощные современные видеокарты не могут раскрыть весь свой потенциал без достойного процессора. В современном мобильном сегменте есть процессоры серии «Экстрим». Это Intel Core 2 Duo X9000/X9100. Они имеют разблокированный множитель и выпускаются в конфигурации 200х14=2800 МГц / 266х11.5=3066 МГц соответственно. Стоимость таких процов составляет ~ $900. При этом отличаются от Intel Core 2 Т9400 только наличием свободного множителя. Зная это, можно разогнать младшие модели процессоров до частот, превышающих номинал топовых решений. Подобный опыт решила использовать и компания MSI, выпустив GX720. С включенным режимом «Турбо», частота CPU может возрастать от 16% до 24%, в зависимости от выбранных настроек в BIOS’е. В итоге, мы имеем процессор Intel Core 2 Т9400@3150. Просто потрясающий показатель для мобильного сегмента.
Для работы в офисных приложениях или в Интернете не требуется огромных ресурсов, но если вы работаете в специализированных программах, таких, как Adobe Photoshop 3D Studio Max, режим «Турбо» лишним не явно не будет. А уж современные игры на эту функцию отреагируют незамедлительным повышением FPS.
BIOS
В основе BIOS лежит оболочка Click BIOS 4, известная нам по некоторым другим современным платам компании MSI. Здесь собрано максимальное число настроек, которые могут понадобиться оверклокеру. Главное окно системы выводит значения температуры и частоты процессора/памяти. Здесь же можно установить приоритет загрузки операционной системы с различных запоминающих устройств. Из этого окна можно в другие подменю оболочки.
Для обеспечения тотального контроля над кулерами, подключенными к материнской плате, можно использовать инструмент в Hardware Monitor.
Быстро узнать, что подключено к портам и разъемам, в наглядном виде поможет вкладка Board Explorer.
Настройки запуска системы, периферийных устройств и дополнительных элементов осуществляются в глобальном меню Settings
Чтобы установить частоты, выбрать параметры памяти и напряжений на различных узлах, существует глобальное меню с лаконичным наименованием OC. Тут действительно собрано всё, что только можно, причем запутаться элементарно не получится. Вначале идут настройки частот процессора и функций Turbo Boost, затем — все опции, касающееся оперативной памяти. Наконец, в конце находится множество подстроек первичных и второстепенных напряжений.
Разгон встроенного видеоядра производится здесь же. Диапазон всевозможных переменных подобран с огромным запасом (для типичного пользователя) и вполне пригоден для использования, в том числе и для экстремального разгона.
В целом, Click BIOS 4, установленный на Z87 MPOWER MAX, имеет большие возможности. Прошивка не тормозит и не глючит. По крайней мере, мы не заметили ничего подобного во время разгона нашего тестового образца Intel Haswell.
Периферия
На европейском рынке MSI в большей мере ассоциируется с производителем ключевых комплектующих ПК – материнских плат и видеокарт, а также игровых ноутбуков. Однако компания уже давно расширила ассортимент своих продуктов. Во время проходящей выставки Computex в Тайване можно оценить многообразие продуктовой линейки MSI. Многие устройства изначально завоевывают поклонников на родине и безграничном материковом Китае, однако в последнее время и в Украине заметно увеличивается доступный ассортимент игровой периферии.
MSI Optix G27C
Мониторы на
от 7 399 грн
Предложений: 18
Сравнить цены
Согласно замерам, цветовой охват действительно расширен и это видно даже невооруженным глазом. В режиме Warm температура в основном диапазоне держится в пределах 6500K, повышаясь в тенях. Кривая гаммы близка к 2,1–2,2. Яркость изменяется в пределах 25–260 кд/м², при этом для регулировку не используется ШИМ, потому нет никакого мерцания при любой интенсивности внутренней подсветки.
Металлическая подставка имеет несложную конструкцию, при этом отлично фиксирует монитор и не занимает много места на рабочем столе. Стойка не регулируется по высоте, можно лишь изменять угол наклона экрана. MSI Optix G27C имеет три видеовхода – HDMI, DisplayPort и DVI. Отметим поддержку синхронизации FreeSync, которая может оказаться полезной владельцам видеокарт на чипах AMD.
Увеличенная частота обновления экрана позволяет выйти за пределы пресловутых 60 Гц и реально ощущать преимущества системы, обеспечивающей в играх большее количество кадров/c. Для ПК на базе GeForce GTX 1070 Ti в режиме Full HD это будет вполне привычным явлением.
ID-COOLING FROSTFLOW 240
- Сокеты Intel: 1200, 1151, 1150, 1155,1156, 1366, 2011, 2011-3, 2066
- Сокеты AMD: TR4, AM4, FM2+, FM2, FM1, AM3+, AM3, AM2+, AM2
- Штатные вентиляторы: 140x140x25 мм – 2
- Скорость вращения: 1000 — 1800 об/мин
- Уровень шума: до 30.5 дБ
- Подсветка: да
- Габариты кулера: 312x140x52 мм
Да, жидкостное охлаждение уже давно превратилось из дорогого удовольствия для избранных во вполне себе «маст хэв» для системы любого уровня. Теперь можно найти СВО в широком ценовом диапазоне: от дорогих вариантов, собираемых на заказ, до очень демократичных и производительных необслуживаемых водянок. К последним и относится FROSTFLOW с двадцати четырёхсантиметровым радиатором.
ID-COOLING не стали изобретать велосипед и сделали стандартную систему замкнутого цикла. Что отрадно, производитель не погнался за яркостью RGB-подсветки. Вместо этого, устанавливая FROSTFLOW, мы получаем компактный водоблок с производительной помпой, крепкие шланги и эффективный радиатор. При отсутствии свободных коннекторов на материнской плате, водянку можно запитать от SATA-кабеля напрямую с блока питания.
Вентиляторы могут управляться с помощью PWM. Скорость вращения регулируется в диапазоне от 700 до 1800, поэтому охлаждение можно сделать практически бесшумным. Впрочем, и на максимуме гул от вентиляторов будет значительно тише, чем у суперкулеров, а эффективность будет такой же.
Устанавливая водянку от ID-COOLING, можно быть вполне уверенным, что она выполнит свою основную задачу и отведет двести пятьдесят ватт тепла от процессора.
Заключение
Работа над проектом «Ultra-silent office PC with Intel Core i7» оказалась значительно интереснее и захватывающее, нежели я предугадывал раньше, а сам мини-ПК продемонстрировал свою состоятельность, быстродействие и, что удивительно, он оказался менее горячим и способным работать на заявленных частотах!
Во-первых, внешний вид и дизайн готового решения оказались выше всяких похвал и предполагаемых набросков, что я рисовал в голове. Во-вторых, сама идея — рабочая, быстродействие — высокое, температурный режим в установленных рамках TDP 35W — в рамках разумного, при этом мы задействуем только пассивное охлаждение!
Небольшой пластмассовый каркас-корпус, распечатанный на обычном 3D принтере, оказался тоже очень хорош. На портале Reddit на момент публикации поста проект набрал 2.7к лайков и 150 комментариев, 9 наград и заинтересовал форумчан. Некоторые пользователи попросили версию с крышкой (от пыли), а кто-то не поверил в пассивное охлаждение. Что ж, для неверующего Фомы есть модификация с вентилятором Noctua NF-A9x14 HS-PWM chromax.black.swap
Работа над проектом «Ultra-silent office PC with Intel Core i7» завершена на положительной ноте, и может показаться, что история не будет иметь продолжения. Однако это была лишь проба пера и изучение тонкостей 3D печати, и скоро будут не менее интересные мои работы.
