«одна голова хорошо, а две лучше» - обзор и тест видеокарты asus geforce gtx 760 rog mars

Технические параметры Nvidia Geforce GTX 760

Начать следует с технических параметров модели. Подробные характеристики GTX 760 представлены в таблице ниже.

Технологический процесс, нм	28
Число транзисторов, млрд	3.54
Частота процессора, Мгц	980
Частота памяти	1502
Тип памяти	DDR5
Объем памяти, Гб	4
Версия DirectX	11.0
Пропускная способность памяти, Гб/с	192

Характеристик Nv >Обзор видеокарты GTX 760

Подробный обзор GTX 760 позволит оценить все ее преимущества. Глядя на характеристики видеоадаптера, можно заметить, что эта модель является усовершенствованной 660 Ti. Для референсной модели компания Nvidia использует тот же дизайн, который имели модели 660 и 670 с небольшой печатной платой. На видеоадаптере установлен вентилятор центробежного типа. Модель получилась достаточно компактной, она занимает два слота расширения и поместится практически в любой корпус.

Штатная система охлаждения в референсной модели выглядит очень просто: состоит из небольшого алюминиевого радиатора, 70-миллиметрового вентилятора и пластикового кожуха. Вентилятор оснащается PWM-управлением со встроенной системой изменения скорости вращения, которая применялась в 780 и 770 моделях. Адаптивный контроль температуры позволяет изменять скорость вращения вентилятора плавно, делая видеокарту более комфортной акустически.

На задней панели присутствуют следующие разъемы:

1 x DVI-I;
1 х HDMI;
1 х DisplayPort.

Такой набор портов можно считать эталонным, поскольку пользователь имеет возможность подключить любой современный монитор. Используя переходник, также можно подключить и аналоговые модели с интерфейсом D-Sub.

Следует отметить, что видеокарта имеет отличные показатели автоматического разгона. При базовой частоте графического процессора в 980 МГц она автоматически разгоняется до 1150 МГц, причем способна работать в таком режиме достаточно долго. В ресурсоемких приложениях, которые максимально нагружали видеоадаптер, GPU Boost 2.0 повышает частоту ядра до 1100 МГц.

Какой нужен блок питания для GTX 760

Согласно техническим характеристикам, энергопотребление GTX 760 составляет 170 Вт. Производитель рекомендует использовать для этой видеокарты блоки питания с мощностью не менее 500 Вт. Также необходимо наличие линии +12 В.

Разгон

Как мы уже отметили, напряжение питания на GPU видеокарты можно поднять на 12 мВ. Повысив также до 105% параметр Power Target, мы попытались получить наиболее скоростной режим, при котором устройство сохраняло стабильность под высокой нагрузкой. В итоге графический процессор удалось разогнать до 1100 МГц. Это чуть ниже, чем у ранее рассмотренной модификации GTX 760 от ASUS, но в целом результат неплохой.

Если брать за основу рекомендуемые 980 МГц, то относительный частотный прирост составляет 12,5%. Память «пошла» даже немногим лучше, чем у классической DirectCu – до 7008 МГц. Хотя, опять же, разница очень незначительна, и может колебаться как в одну, так в другую сторону, в зависимости от конкретного экземпляра адаптера.

А вот что действительно порадовало, так это то, что после максимального разгона кулер все так же хорошо справлялся с охлаждением видеокарты. Охладитель удерживал температуру чипа на уровне 75 градусов, увеличив обороты вентилятора до 2200 об/мин. В таком режиме чип активно «бустился» до 1228 МГц, обеспечивая дополнительные кадры/c.

Альтернативный рок. Обзор ASUS GeForce GTX 760 DirectCU II

ASUS является одной из немногих компаний, которая полномасштабно поддерживает как AMD, так и NVIDIA. Поэтому неудивительно, что тайваньская фирма не обошла стороной и видеокарту GeForce GTX 760, выпущенную вслед за GeForce GTX 780 и GeForce GTX 770.

GeForce GTX 760 — самое массовое решение нынешнего поколения видеоадаптеров NVIDIA. За 300 долларов вам предлагают оптимальный уровень производительности в современных компьютерных играх. Учитывая текущую политику по выпуску нескольких модификаций одной и той же видеокарты крупными вендорами, к нам в руки попал, пожалуй, самый интересный представитель этого сегмента — ASUS GeForce GTX 760 DirectCU II (GTX760-DC2OC-2GD5). Во-первых, данное решение создано на базе печатной платы собственной разработки. Во-вторых, адаптер оснащён эффективной системой охлаждения DirectCU II. Конечно же, за все эти «плюшки» потенциальному покупателю придется доплатить. Однако мы не настолько богаты, чтобы приобретать дешевые вещи.

Комплектация

Видеокарта поставляется в коробке средних габаритов, при этом ее внешнее оформление уже привычно выполнено в очень сдержанном стиле. Никаких цветастых аляповатостей. Крупное название устройства, яркое обозначение линейки и хорошо узнаваемый логотип серии Republic Of Gamers.

Фронтальная стенка коробки откидная на липучках. Прозрачного окошка, через которое можно было бы взглянуть на видеокарту, не открывая коробки, здесь нет, вместо этого производитель предлагает ознакомиться с ключевыми технологиями, используемыми при разработке устройства.

В комплекте с видеокартой поставляется небольшое руководство, диск с драйверами, переходник с двух 6-контактных разъемов на один 8-контактный для подключения дополнительного питания и мост SLI для связки двух видеокарт.

Производительность

Возможности GeForce GTX 760 нам уже хорошо известны, ранее мы проводили тесты различных моделей. В данном случае больший интерес представляет отличие ASUS ROG STRIKER GTX 760 Platinum от референсных адаптеров. Производитель изначально заявляет о 10%-ном преимуществе новинки над последними, аргументируя тем, что GPU видеокарты значительно форсирован

Принимается во внимание и тот факт, что эффективность системы охлаждения и усиленный блок стабилизатора питания позволяет механизму GPU Boost 2.0 держать частоту на максимально заданном уровне вне зависимости от характера нагрузки. Тогда как у референсных моделей частота графического процессора автоматически снижается при повышении температуры GPU до 80 C (типичная ситуация даже в условиях открытого стенда)

Как показала практика, новая видеокарта от ASUS оказывается в среднем на 5–8% производительнее референсной GeForce GTX 760. Дополнительный разгон заметно улучшает результаты адаптера. Количество кадров/c и баллов в синтетических тестах увеличивается на 11–19%.

⇡#Система охлаждения — эффективность и уровень шума

На видеокарте установлена оригинальная система охлаждения ASUS DirectCU. Она состоит из медной испарительной камеры, контактирующей с графическим процессором, алюминиевого основания и алюминиевого радиатора с вентилятором.

Накрывает всю эту конструкцию пластиковый кожух, который крепится к радиатору на защёлках.

Интересно выглядит сам радиатор. Он напоминает собой процессорные кулеры Thermaltake серии Orb и похож на чашу, в которой как бы утоплен вентилятор.

Вся конструкция охлаждается потоком воздуха от крыльчатки вентилятора диаметром 85 мм. Произведен он компанией Everflow.

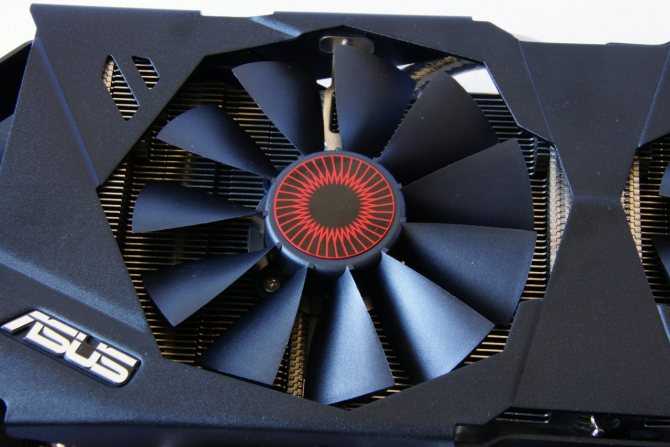

Фирменная крыльчатка имеет двойные лопасти (технология CoolTech), которые мы уже встречали на более дорогих видеокартах ASUS, а скорость ее вращения регулируется автоматически ШИМ-методом. Диапазон регулировки скорости, по данным мониторинга, — от 1400 до 3600 об/мин. Посмотрим, как такой компактный кулер справится с охлаждением GeForce GTX 760.

Для проверки температурного режима работы видеокарты ASUS GeForce GTX 760 DirectCU Mini в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х, но без MSAA-сглаживания, чтобы увеличить нагрузку на графический процессор и прогреть таким образом данную видеокарту сильнее.

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.1 и утилита GPU-Z версии 0.7.8. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 27,5 градусов Цельсия.

Прежде всего — результаты при автоматической регулировке скорости вентилятора.

Во время данного тестирования температура графического процессора достигла 84 градусов Цельсия, а скорость вентилятора увеличилась до 2430 об/мин — при этом он начал довольно ощутимо шуметь. Очевидно, что высокие температуры и шум видеокарты ASUS являются платой за компактность.

При максимальных 3630 об/мин температуру графического процессора удаётся снизить до 75 градусов Цельсия.

К сожалению, уровень шума, к оценке которого мы сейчас и переходим, в таком режиме работы очень высок.

Измерение уровня шума систем охлаждения видеокарт осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м 2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

Для сравнения на график с уровнем шума системы охлаждения видеокарты ASUS GeForce GTX 760 DirectCU Mini мы включили результаты измерений уровня шума эталонной видеокарты NVIDIA GeForce GTX 760, а также оригинальных видеокарт MSI Radeon R9 280X Gaming с кулером Twin Frozr IV Advanced и Gigabyte GeForce GTX 760 OC с кулером WindForce 3X. Вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке.

Как видите, все видеокарты — участники тестирования далеки от субъективно комфортной границы уровня шума в 3D-режиме работы, но ближе остальных к ней находится видеокарта Gigabyte. Что же до героини сегодняшней статьи — ASUS GeForce GTX 760 DirectCU Mini — то она хоть и тише эталонного варианта NVIDIA такой же модели и даже тише MSI Radeon R9 280X Gaming с кулером Twin Frozr IV Advanced, но все равно вносит явный дискомфорт в работу тихого системного блока в 3D-режиме. Заметим, что и при переходе в 2D она едва пересекает границу комфорта. Поэтому с точки зрения уровня шума мы не можем рекомендовать данный вариант для миниатюрных систем.

Результаты тестирования в играх

Перейдем к тестированию видеокарты в современных играх. Тест GTX 760 проводился при максимальных настройках графики и разрешении 1920×1080. Также включена анизотропная фильтрация и сглаживание MSAA 4x.

Игра	Количество кадров в секунду
Lost Planet 2	73
Sniper Elite 2	43
Far Cry 3	38
Crysis 2	35
Batman Arkham City	62
Metro 2033	31
Max Payne 3	42
Sleeping Dogs	61
CoD: Black Ops 3	77
GTA 5	54

Чтобы насладиться высоким количеством фпс в современных играх, пользователям придется пожертвовать качеством картинки и снизить настройки сглаживания и теней. Разумеется, чтобы обеспечить хорошее значение кадров в секунду, потребуется также хороший процессор. Хорошим вариантом будут процессоры Intel Core i3 пятого поколения, например, 5157U.

Текст видео

🔵 Системы охлаждения рекомендуемые к покупке:Deepcool GAMMAXX 300 http://bit.ly/2E2Cpc2Aardwolf Optima 10X http://bit.ly/2Nqxoysbe quiet! Pure Rock http://bit.ly/2E5j4qEThermalright True Spirit 140 http://bit.ly/2E95yCnbe quiet! Shadow Rock Slim http://bit.ly/2Iz6XHMbe quiet! Dark Rock 4 http://bit.ly/2U48IOC

🔵 Термопасты рекомендуемые к покупке:GD900 (7 грамм) http://bit.ly/2NnkBMVGD900 (30 грамм) http://bit.ly/2SnOG01Arctic MX-4 http://bit.ly/2VhuUoO (одна из лучших термопаст)Arctic MX-2 http://bit.ly/2E4ejxD (чуть хуже наносится чем MX-4)🔵 Вентиляторы 120мм рекомендуемые к покупке:ARCTIC F12 http://bit.ly/2EpVXsr (неплохой вентилятор за свои деньги 3pin)ARCTIC F12 PWM http://bit.ly/2GXVsqZ (неплохой вентилятор за свои деньги PWM)be quiet! Pure Wings 2 http://bit.ly/2SjwvZ7 (очень хороший за свои деньги)be quiet! SILENT WINGS 3 http://bit.ly/2tBCTAZ (один из лучших вентиляторов)be quiet! SILENT WINGS 3 HS http://bit.ly/2EqI3pL (один из лучших вентиляторов)be quiet! SILENT WINGS 3 PWM http://bit.ly/2SmrPSf (один из лучших вентиляторов)be quiet! SILENT WINGS 3 PWM HS http://bit.ly/2Ns2x4A (один из лучших вентиляторов)

🔵 Вентиляторы 140мм рекомендуемые к покупке:be quiet! Pure Wings 2 http://bit.ly/2Xl1iIF (отличный вентилятор за свои деньги)be quiet! Pure Wings 2 PWM http://bit.ly/2BZJwSz (отличный вентилятор за свои деньги)be quiet! SILENT WINGS 3 http://bit.ly/2BR8eUX (один из лучших вентиляторов)be quiet! SILENT WINGS 3 PWM http://bit.ly/2BR8eUX (один из лучших вентиляторов)

Доброго времени суток! В данном видео я покажу вам методику разгона видеокарт NVIDIA на примере GTX 760. Данная методика актуальная для всех современных видеокарт, а также для других за исключением некоторых особенностей таких как Turbo Boost и TPD (в старых видеокартах такие технологии не применялись).Если вы примете решение зашить свой разгон в BIOS видеокарты, обязательно хорошо протестируйте стабильность в течении нескольких дней, а также не забывайте следить за температурой.

Производительность

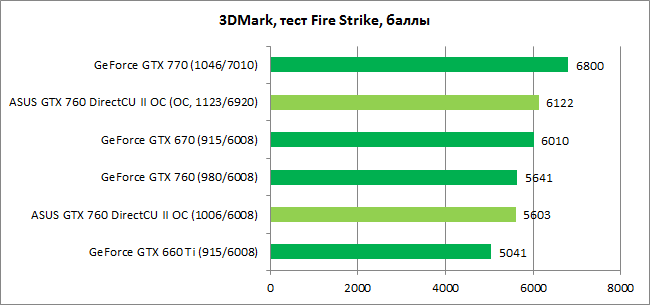

Прежде, чем оценивать результаты производительности, отметим, что графический чип протестированной ранее референсной GeForce GTX 760разгонялся до 1150 МГц, тогда как GPU рассматриваемой видеокарты под нагрузкой динамически ускорялась до 1137 МГц. При этом видеокарта от ASUS практически всегда работает на предельной частоте, тогда как адаптер NVIDIA своего предела достигает эпизодически, сбрасывая частоту после того, как GPU прогревается до 80 С. Именно этим объясняется определенный разброс результатов, который зависит от характера нагрузки. Тестовый семпл референсной модели имеет очень агрессивный алгоритм работы GPU Boost 2.0, протестированные уже оригинальные видеокарты GeForce GTX 760 ускоряются не так активно.

Дополнительный разгон все расставляет на свои места. Форсаж позволяет новинке стать на одну ступеньку с более дорогостоящей GeForce GTX 670.

Как разогнать видеокарту Nvidia Geforce GTX 760

В последнее время производительные видеокарты используются не только для игр, но и для добычи криптовалюты. Чтобы увеличить доход от майнинга на GTX 760 на 10-15%, ее потребуется разогнать.

Разгон видеокарты Nvidia Geforce GTX760 можно выполнить с помощью программы MSI Afterburner. Алгоритм действий следующий:

Скачать утилиту с официального сайта MSI.
В главном окне увеличить параметры «Core Clock» и «Memory Clock» примерно на 5-10 процентов.
Протестировать видеокарту в играх на наличие артефактов и сбоев видеодрайвера.
Если драйвер видеоадаптера перезагружается или на экране видны артефакты, немного уменьшить значение параметров.
Если ничего не происходит, еще немного увеличить значение параметров.

В среднем, частоту процессора видеоадаптера удается разогнать на 15% (до 1120 МГц), в ресурсоемких приложениях механизм автоматического разгона ускоряет до 1250 МГц. Частоту памяти можно разогнать на 17% (до 1700 МГц), что является обычным результатом для графического процессора GK104.

В работе

Первое, что хочется побыстрее узнать о видеокарте с оригинальным кулером, собственно эффективность работы альтернативной системы охлаждения. Именно с этого мы и начали практическую часть тестов. Получить данные по нагреву GPU было особенно любопытно, учитывая то, что ранее мы уже имели возможность проверить в деле референсный адаптер GeForce GTX 760, и эффективность и уровень шума данного решения точно нельзя назвать сильной стороной устройства NVIDIA.

Первый старт и 15-минутная работа видеокарты в режиме покоя показали, что используемая версия DirectCU II способна охладить чип до 30 градусов, при этом скорость вращения вентиляторов составляет чуть менее 1200 об/мин. Уровень шума вполне комфортный. На открытом стенде 150-миллиметровый вентилятор процессорного кулера «перекрикивает» видеокарту.

Как же себя ведет видеокарта под нагрузкой? По завершению тестовых этапов зафиксированы следующие пиковые значения. В процессе работы температура GPU повышалась до 68 градусов, скорость вращения вентиляторов возрастала до 2400 об/мин.

Субъективно уровень шума в тяжелых режимах заметно ниже, чем у референсной модели, но любителям тишины все же понадобится корректировать алгоритм работы вентиляторов, стараясь сбалансировать работу СО.

Сравнение производителей

Поскольку различие в характеристиках видеокарт от разных брендов практически не влияет на производительность, основной фактор, которым руководятся пользователи – это сколько стоит Nvidia Geforce GTX 760. Сравнение различных производителей представлено в таблице ниже.

Параметр	Gigabyte GTX 760 2 Gb windforce 3x	Palit Geforce GTX 760 jetstream 2 Gb	Asus	Msi	Zotac
Частота памяти, МГц	1502	1550	1502	1502	1550
Частота ядра, МГц	1085	1072	980	1033	1033
Пропускная способность, Гб/с	192.3	198.4	192.3	199.4	196.4
Цена, руб.	17000	18500	14000	16500	16000

Цена на Nv >Последние драйвера

Программное обеспечение идет в комплекте с видеоадаптером. Если вы потеряли диск или хотите обновить драйвера Nvidia Geforce GTX 760 до новой версии, зайдите на соответствующую вкладку на официальном сайте компании. После этого выберите свою видеокарту и операционную систему (например, Windows 7 64 bit) и загрузите подходящий файл.

Если у вас возникли трудности, скачать драйвера для Nv >

Для Windows 10

32-bit

64-bit

Размер файла:

400.00 МБВерсия драйвера: 391.35 (WHQL) от 27.03.2018;Язык: РусскийОперационная система: Windows 10 32/64-bit, Windows 7 32/64-bit, Windows 8.1 32/64-bit, Windows 8 32/64-bit, Windows Vista

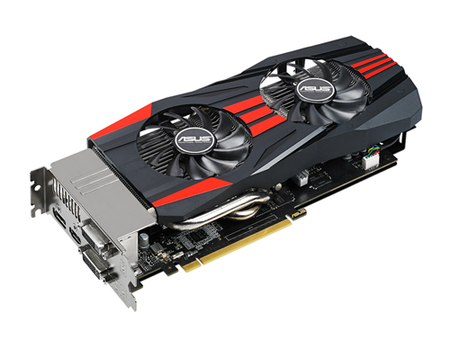

Обзор видеокарты ASUS GTX 760 DirectCU II OC

Появление GeForce GTX 760 стало одним из наиболее интересных событий на рынке дискретной графики в начале лета. Выпуская в свет данное решение, NVIDIA задала новую планку для игровых видеокарт среднего ценового диапазона. Используя несколько облегченный вариант чипа GK104, производителю удалось хорошо сбалансировать характеристики, что вкупе с рекомендованной ценой в $249 позволяет новому решению стать объектом пристального внимания расчетливых игроков. Все производители видеокарт взялись активно дорабатывать GeForce GTX 760 в соответствии со своими внутренними стандартами. Что в итоге получилось у компании ASUS, мы оценим на примере старшей модели в новой линейке – ASUS GTX 760 DirectCU II OC.

Частотная формула форсированной модификации ОС изменена производителем. Графический чип получил базовые 1006 МГц, вместо 980 МГц. При этом среднее значение авторазгона оказывается на уровне 1072 МГц, тогда как у референсных моделей данный параметр составляет 1033 МГц. Адаптер оснащается 2 ГБ GDDR5, функционирующей на рекомендованных 6008 МГц.

Учитывая название модели, несложно догадаться, что видеокарта получила в свое распоряжение одну из модификаций фирменных систем охлаждения DirectCU II.

В данном случае используется довольно крупный радиаторный блок, как для таких габаритов кулера. Его площадь рассеивания, заметно больше, чем у кассеты референсной модели. Для ускорения теплоотвода в конструкции используется четыре никелированные тепловые трубки.

Две из них имеют диаметр 8 мм. Как видно на фото, именно они напрямую контактируют с кристаллом графического процессора. Еще пара 6-миллиметровых, также позволяют ускорить передачу тепла от платформы теплосъемника наудаленные участки радиаторного блока.

Внешнее оформление кулера отдаленно напоминает охладитель оригинальной версии GTX 780, но в данном случае защитный кожух выполнен из пластика, а не металла, да и габариты этих устройств несравнимы. Кулер продувается двумя 80-миллиметровыми вентиляторами осевого типа.

Для ASUS GTX 760 DirectCU II OC используется оригинальная печатная плата. При этом производитель остался в рамках изначальной длинны PCB – 170 мм. При ближайшем рассмотрении, оказалось, что данная плата уже встречалась нам ранее. В частности, на ее базе выполнена самая компактная на рынке модель GeForce GTX 670 – ASUS GTX 670 DirectCU Mini .

PCB оборудована пятифазным (4+1) стабилизатором питания, который управляется контроллером Richtek RT8867A. Применяется элементная база с увеличенным запасом прочности, соответствующая фирменной концепции Super Alloy Power. Силовые элементы размещены со стороны фиксирующей пластины. Сборки дополнительно охлаждаются алюминиевым радиатором с небольшим оребрением.

Для видеокарты используются чипы Hynix H5GQ2H24AFR-R0C, которые, согласно спецификации, рассчитаны для работы на 6000 МГц. Микросхемы размещены с обеих сторон печатной платы, по четыре на каждой. При этом они охлаждаются за счет естественной конфекции

Как и в случае с ASUS GTX 670 DirectCU mini, для рассматриваемой видеокарты применяется разработка, именуемая производителем Direct Power. Установленная на задней поверхности PCB заземленная медная пластина позволяет улучшить охлаждение печатной платы в области графического процессора.

Производитель говорит о 15–17%-ном отличии, но в данном случае это настолько тонкие материи, которые на практике сложно подтвердить или опровергнуть.

Для подключения дополнительного питания используется один восьмиконтактный разъем, тогда как видеокарт на базе референсного дизайна предусмотрена пара шестиконтактных. На адаптере реализована индикация подсоединения кабелей. Рядом с коннектором имеется два светодиода. Зеленый горит если дополнительное питания подведено, красный – если вы забыли это сделать. Разъем спозиционирован таким образом, что фиксатор расположен с обратной стороны PCB. Как правило, такой изыск применяется, если элементы СО затрудняют свободную установку или (что чаще) отключение силового кабеля. В данном случае даже потенциальных сложностей с этим нет, возможно, подобная особенность будет использоваться и для других адаптеров ASUS.

Видеокарта не предъявляет особых требований к блоку питания. Рекомендуется модель мощностью от 500 Вт, выдающая на гора до 38А по линии 12 В.

Оснащение интерфейсной панели без каких-либо изыском или неприятных неожиданностей. Два DVI (DVI-I и DVI-D), а также полноформатные HDMI и DisplayPort. При подобной компоновке видеовыходов, традиционно часть площади крепежной планки занимает решетка , позволяющая выводить часть нагретого воздуха за пределы системного блока.

Колосс и тихоня: тест и обзор ASUS GTX 760 DirectCU II TOP и Inno3D iChill GTX 760 HerculeZ 3000

Лаборатория продолжает подробный разбор модельного ряда видеокарт GeForce GTX 760. На этот раз благодаря нашему партнеру – компании Регард подошел черед графических ускорителей ASUS GTX 760 DirectCU II TOP и Inno3D iChill GTX 760 HerculeZ 3000.

Данные модели основаны на одном графическом процессоре GK104, но в остальном заметно отличаются. Если проще, то их можно назвать тихоней и колоссом.

И, как показал проведенный обзор ASUS GTX 760 DirectCU II TOP и Inno3D iChill GTX 760 HerculeZ 3000, это отнюдь не преувеличение.

Упаковка и комплект поставки

Видеокарта ASUS поставляется в небольшой коробке с привычным для компании оформлением. Оно практически не изменилось по сравнению с кровной родственницей в виде ASUS GTX 760 DirectCU II OC, однако кое-что поменялось.

На лицевой стороне отмечено использование системы охлаждения DirectCU II, которая согласно приведенной информации на 20% эффективнее и гораздо тише референсной модели. Изображение ниже демонстрирует схему размещения тепловых трубок, отводящих тепло непосредственно от графического процессора. Кроме этого указаны технические данные, применение качественной элементной базы и другие особенности.

На обратной стороне упаковки можно найти детальные характеристики и возможности устройства, и небольшой рассказ о примененных технологиях Direct Power и Super Alloy Power, позволяющих на 15% снизить температуру печатной платы видеокарты, а также повысить ее надежность и долговечность.

Кроме этого приводится схема подключения дисплеев с различными интерфейсами и описание ключевых возможностей фирменной утилиты GPU Tweak.

На одной из боковин присутствует перечень рекомендуемых требований к системе

Особое внимание следует уделить блоку питанию – мощность не менее 500 Вт, два шестиконтактных разъема питания PCI-E

Внутри упаковки скрывается черная коробка с логотипом компании-производителя.

Сама видеокарта ASUS GTX 760 DirectCU II TOP уложена в пакет-антистатик в нишу из мягкого материала, что предохранит ее от механических повреждений при транспортировке.

В другом черном боксе находится весь комплект поставки. В него входят:

Руководство пользователя;
Диск с драйверами и программным обеспечением;
Переходник питания типа 2хMolex -> 6-pin.

Комплект поставки минимален, больше тут ничего не скажешь.

Внешний вид и размеры

Видеокарта ASUS GTX 760 DirectCU II TOP внешне очень схожа со своей родственницей.

Благодаря оригинальной СО с ярко-красными вставками графический ускоритель заметно выделяется среди одноклассников. Сменные полоски еще не успели перекочевать на модели этой серии, могли бы вместо красных увидеть золотые.

Сбоку отчетливо видны три выступающие за край тепловые трубки.

Для вывода изображения предусмотрен следующий набор интерфейсов:

Один DVI-I;
Один DVI-D;
Один HDMI;
Один DisplayPort.

Поддерживаются следующие разрешения:

Цифровое – до 4096 х 2160;
Аналоговое – до 2048 x 1536.

Дополнительное питание осуществляется с помощью двух шестиконтактных разъемов, расположенных на краю печатной платы.

Каждый из них оснащен светодиодной подсветкой, и если соответствующий кабель не подключен, горит красный индикатор, иначе – зеленый.

Предусмотрена поддержка NVIDIA SLI, для этого на печатной плате присутствуют два коннектора для соответствующих мостиков, которые позволяют объединить от двух до трех видеокарт.

Обратная сторона закрыта металлической пластиной, защищающей навесные элементы от возможного скола и предотвращающей прогиб текстолита.

Из-за выступающего за край печатной платы кожуха размеры новинки немного возросли. Так длина видеокарты составляет 270 мм, что больше, чем у референсной версии (241 мм) и младшей модели (216 мм). В ширину ускоритель практически не изменился – 124 мм, он по-прежнему занимает два слота расширения.

Источник

Итоги

ASUS GTX 760 DirectCu Mini – компактная видеокарта c отличным сочетанием цена/производительность. Данная кроха не только не уступает полноразмерным моделям, но имея заводской разгон, обеспечивает ощутимый прирост быстродействия в сравнении с референсной моделью. Несмотря на размеры, фирменная система охлаждения с испарительной камерой уверенно справляется со своей работой в штатном режиме, и позволяет уверенно повышать тактовые частоты чипа/памяти. Если на старте продаж миниатюрная GeForce GTX 670 стоила заметно дороже своих полноразмерных конкурентов, то ASUS GTX 760 DirectCu Mini имеет цену фактически на уровне популярных моделей линейки GeForce GTX 760 c оригинальными СО и заводским разгоном. В этом случае рассмотренная модель станет идеальным выбором для тех, кто собирает достаточно мощную игровую платформу в корпусе форм-фактора mini-ITX, планируя потратить на видеокарту менее $300.

+ Габаритные размеры видеокарты

+ Заводской разгон GPU

+ Эффективная система охлаждения

+ Цена на уровне других моделей GeForce GTX 760 с оригинальными кулерами

— Шум СО в режиме покоя мог бы быть чуть ниже

Итоги

ASUS GTX 760 DirectCU II OC – интересный представитель серии видеокарт GeForce GTX 760, с помощью которых NVIDIA стремится перекроить сложившиеся уклады в сегменте дискретных видеокарт среднего уровня. Устройство на GK104 демонстрирует очень хорошую производительность для своей заявленной цены. При этом розничная стоимость видеокарт после стартового ажиотажу уже приблизилась к рекомендуемой, потому покупка GTX 760 сейчас выглядит вполне рациональным выбором. Модель от ASUS порадовала небольшим заводским разгоном, эффективным охладителем и возможностью дополнительного форсирования, которое приносит вполне ощутимый прирост производительности

Особое внимание на ASUS GTX 760 DirectCU II OC стоит обратить владельцам небольших корпусов, скромные габариты – важная особенность рассмотренной модели

Источник

Итог

ASUS ROG STRIKER GTX 760 Platinum – достойное пополнение культовой линейки устройств Republic Of Gamers. Видеокарта принципиально отличается от базовой версии адаптера, предложенного NVIDIA. Основательно переработанная печатная плата с усиленным блоком VRM позволила в штатном режиме существенно увеличить частоту GPU. Мощная элементная база дает возможность смело экспериментировать с разгоном, и, очевидно, в полной мере потенциал устройства раскроется лишь при экстремальном оверклокинге. Безусловным достоинством видеокарты является и очень эффективная система охлаждения, которая работает значительно тише референсной. Адаптер заметно крупнее и ощутимо дороже рядовых GeForce GTX 760, однако, если вы ищете видеокарту с повышенной производительностью, тихой СО и увеличенным объемом памяти, о разнице в цене сожалеть точно не придется.

+ Высокая производительность

+ Существенный заводской разгон GPU

+ Отличный потенциал для дополнительного тюнинга

+ 4 ГБ памяти

+ Очень эффективная и тихая система охлаждения

+ Интересный дизайн

+ Эффектная система индикации текущей нагрузки

— Высокая цена

— Увеличенная длина адаптера

Устройство для тестирования предоставлено компанией ASUS, www.asus.ua

Плюсы:
Высокая производительность; существенный заводской разгон GPU; отличный потенциал для дополнительного тюнинга; 4 ГБ памяти; очень эффективная и тихая система охлаждения; система индикации текущей нагрузки

Минусы:
Высокая цена; увеличенная длина адаптера

Вывод:
ASUS ROG STRIKER GTX 760 Platinum — оригинальная модель GeForce GTX 760 с серьезным заводским разгоном, мощным силовым блоком и тихой системой охлаждения. Достойное пополнение культового игровой серии производителя.

Технические характеристики


Тип	Видеокарта
GPU	GeForce GTX 760
Объем памяти, ГБ	4
Тип памяти	GDDR5
Интерфейс	PCI Express 3.0
Система охлаждения	активная
Частоты работы GPU, МГц	1085
Частоты работы памяти, МГц	6008
Шина памяти, бит	256
Выходные разъемы	1xDual-Link DVI-D (HDCP), 1xDual-Link DVI-I (HDCP), 1xHDMI, 1xDisplayPort
Размеры, мм	287×152,4×40,64
Низкопрофильная	—
Дополнительное питание	1x6pin, 1x8pin
Поддержка DirectX	DirectX 11.1
Разное	система охлаждения DirectCU II, поддержка SLI
