Дизайн и функциональность
Производитель не стал ориентироваться на компактные решения и перешел в полномасштабное наступление, анонсировав FragMachine в полноразмерном Xigmatek Aquarius Plus — большом корпусе-аквариуме со стеклянными лицевыми панелями и возможностью установки до 10 вентиляторов! Именно такой возможностью и воспользовались разработчики, превратив корпус Aquarius Plus в настоящую цитадель ветродуев: компоненты компьютера будут находится в настоящем урагане.
Современные игры требуют современные «железки», и производитель постарался максимально эффективно подобрать необходимые комплектующие для создания сбалансированной машины
Для этой цели в компании обратили внимание на качественную базу, в роли которой выступил интересный корпус с высоким качеством изготовления — при создании FragMachine и подготовке обзора ни один палец не пострадал.

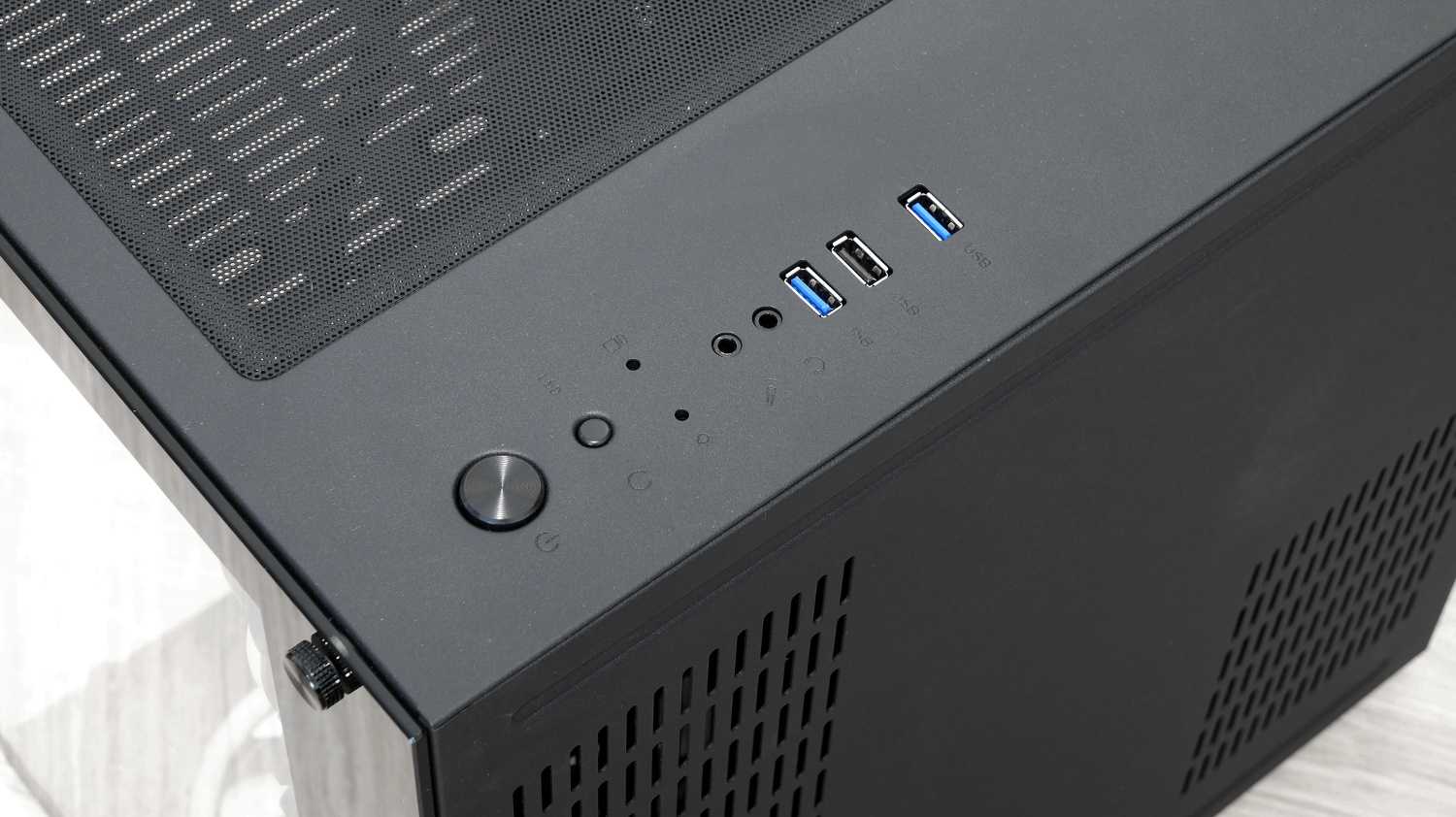

Xigmatek Aquarius Plus оснащен панелью с тремя USB-портами, парой аудиоразъемов, кнопками включения и перезагрузки, световыми индикаторами активности системы. Данные органы управления выведены на верхнюю панель корпуса и разделяют свое жилище с одним из пылевых фильтров на магнитной ленте.
Данная модель ориентирована на материнские платы типоразмера ATX, Micro-ATX и Mini ITX. Для карт расширения доступны семь посадочных мест; длина дискретных графических ускорителей может достигать 360 мм. Блок питания располагается параллельно МП в отдельном отсеке, деля его с пространством для кабель-менеджмента.

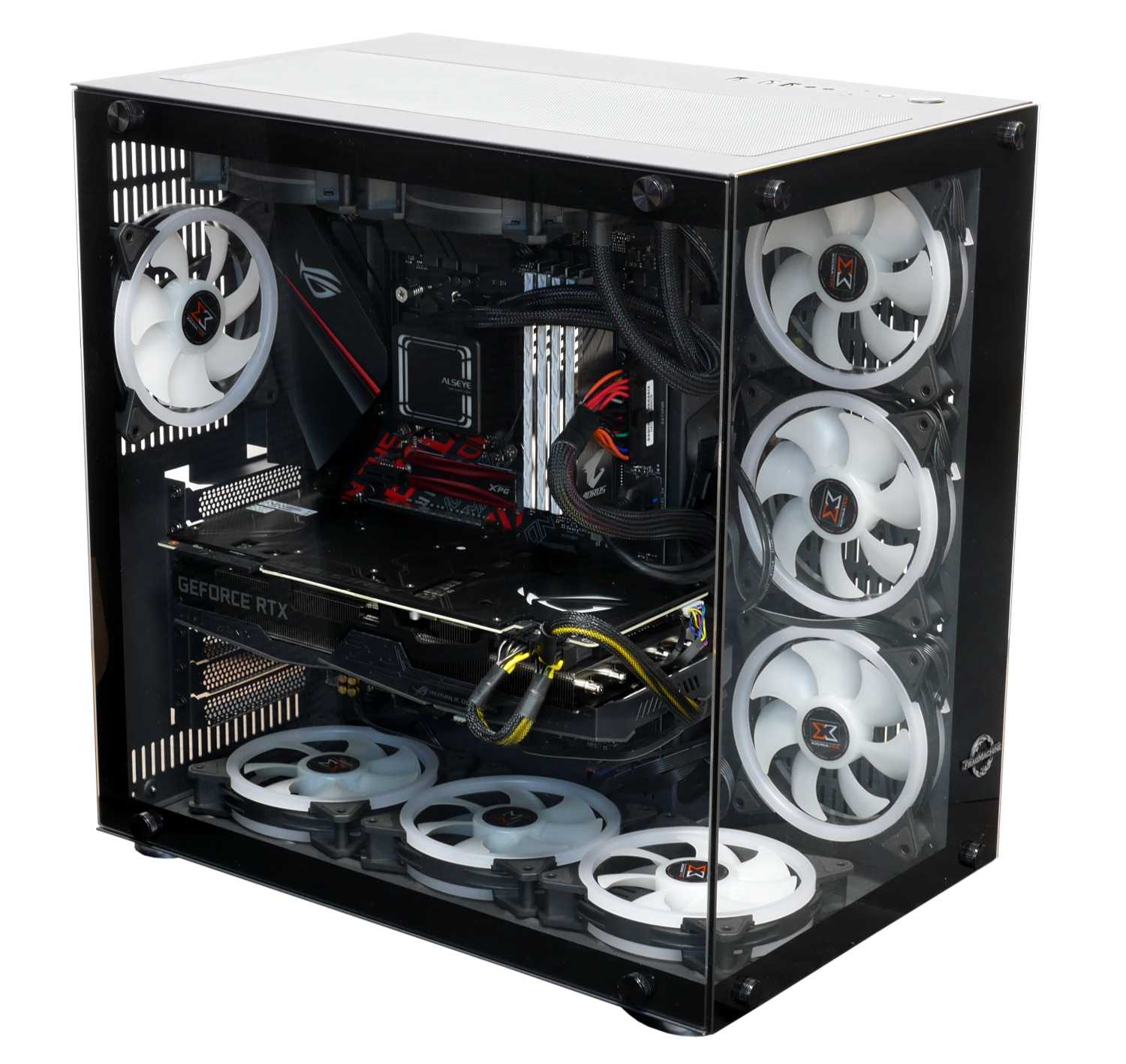

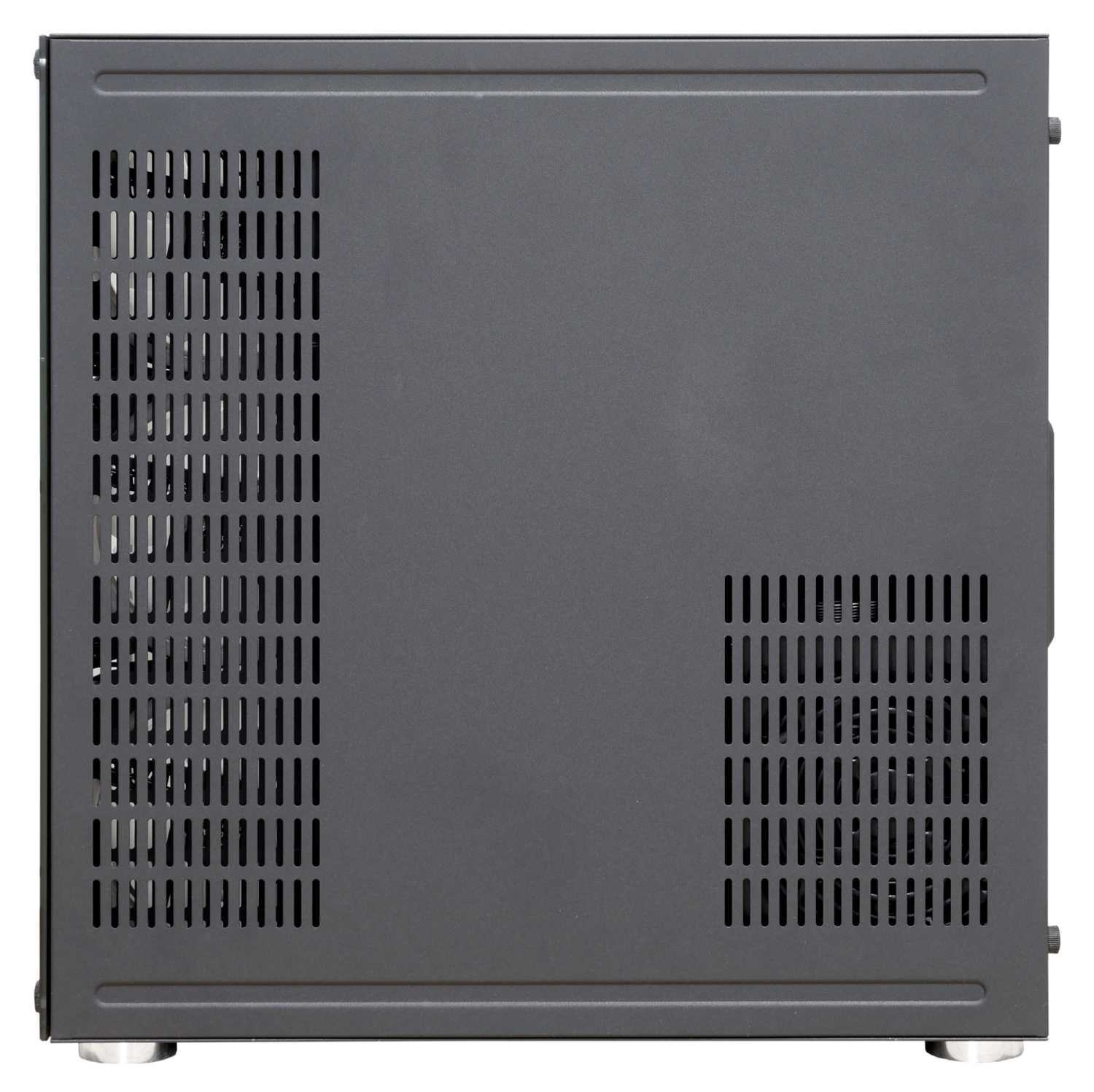

Боковая крышка Xigmatek Aquarius Plus получила множественную перфорацию для беспрепятственного притока свежего воздуха. Она фиксируется двумя винтами с пластиковой насадкой во избежание царапин.

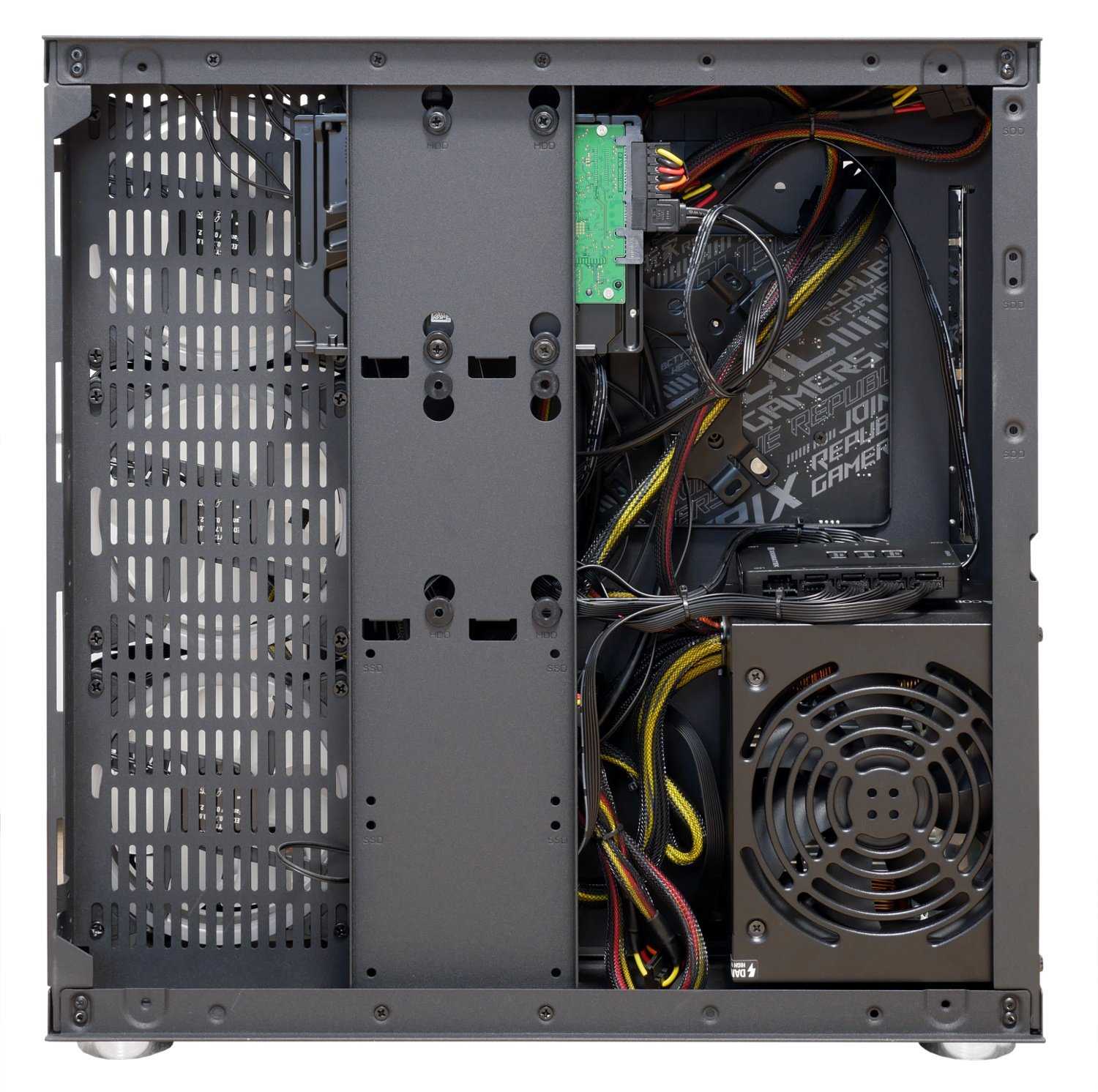

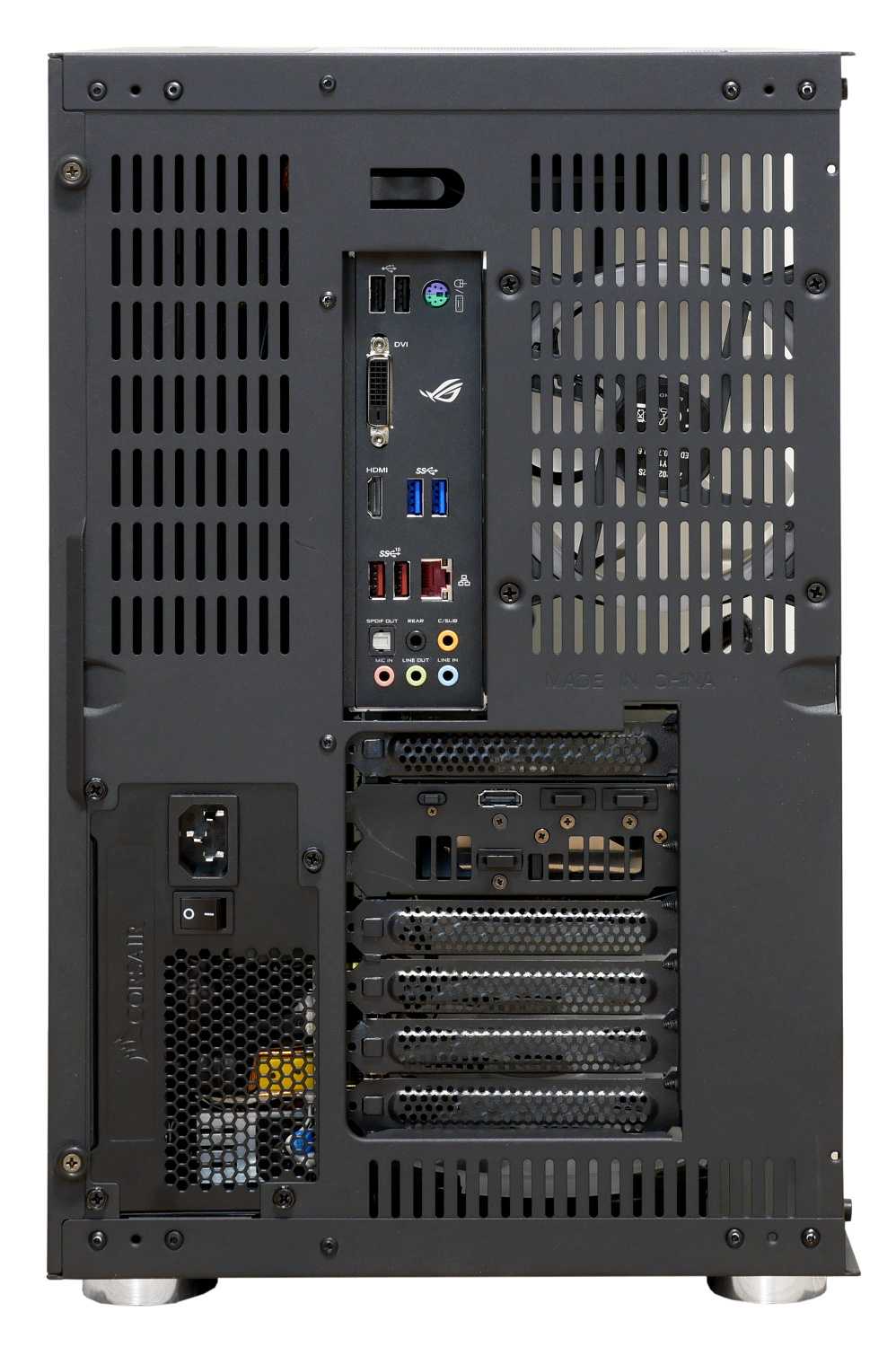

Благодаря используемому типу конструкции, с обратной стороны материнской платы достаточно места для укладки проводов. Дополнительно здесь размещена крепежная пластина для установки двух жестких дисков 3,5-дюйма и двух накопителей формата 2,5-дюйма.

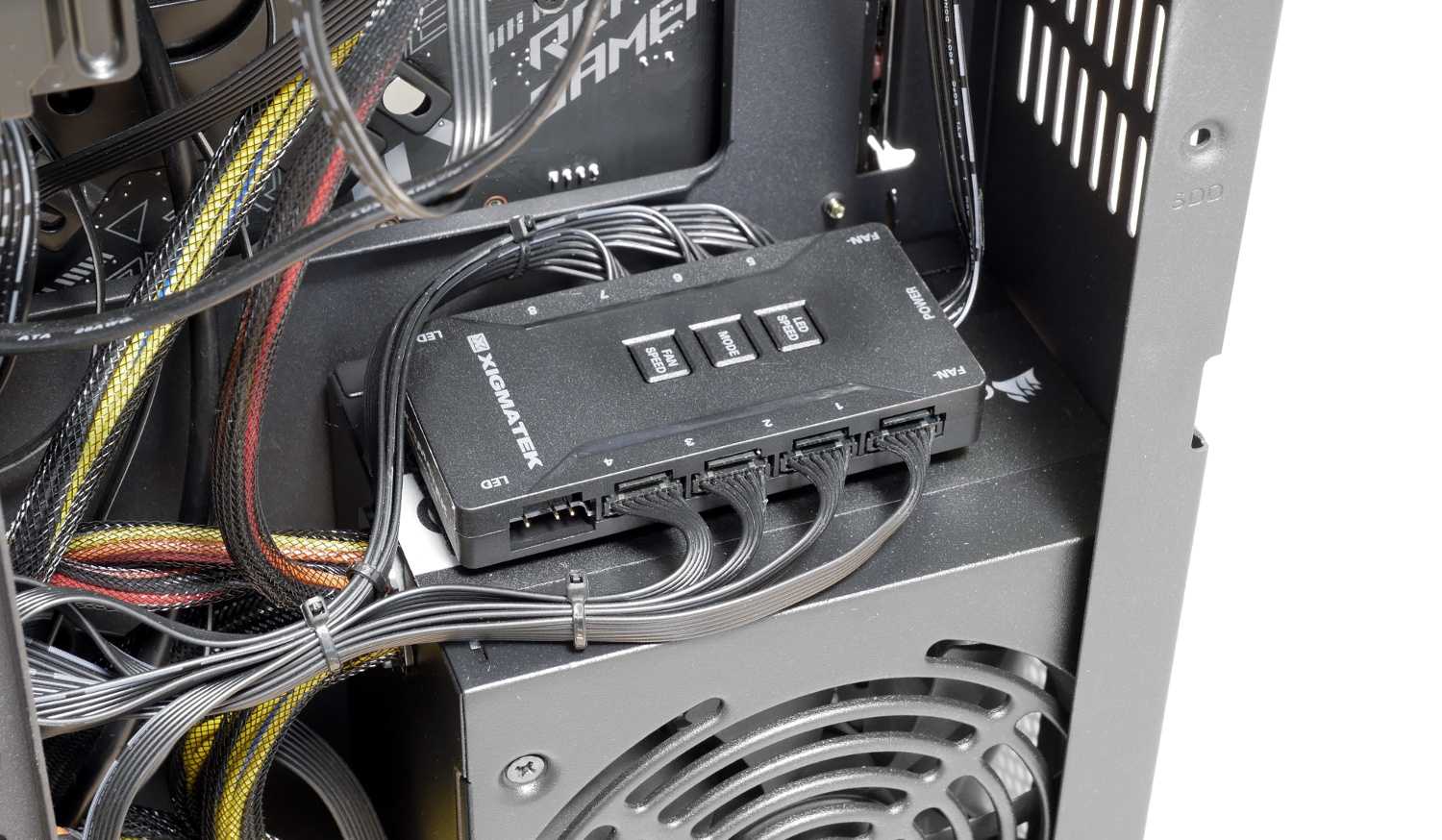

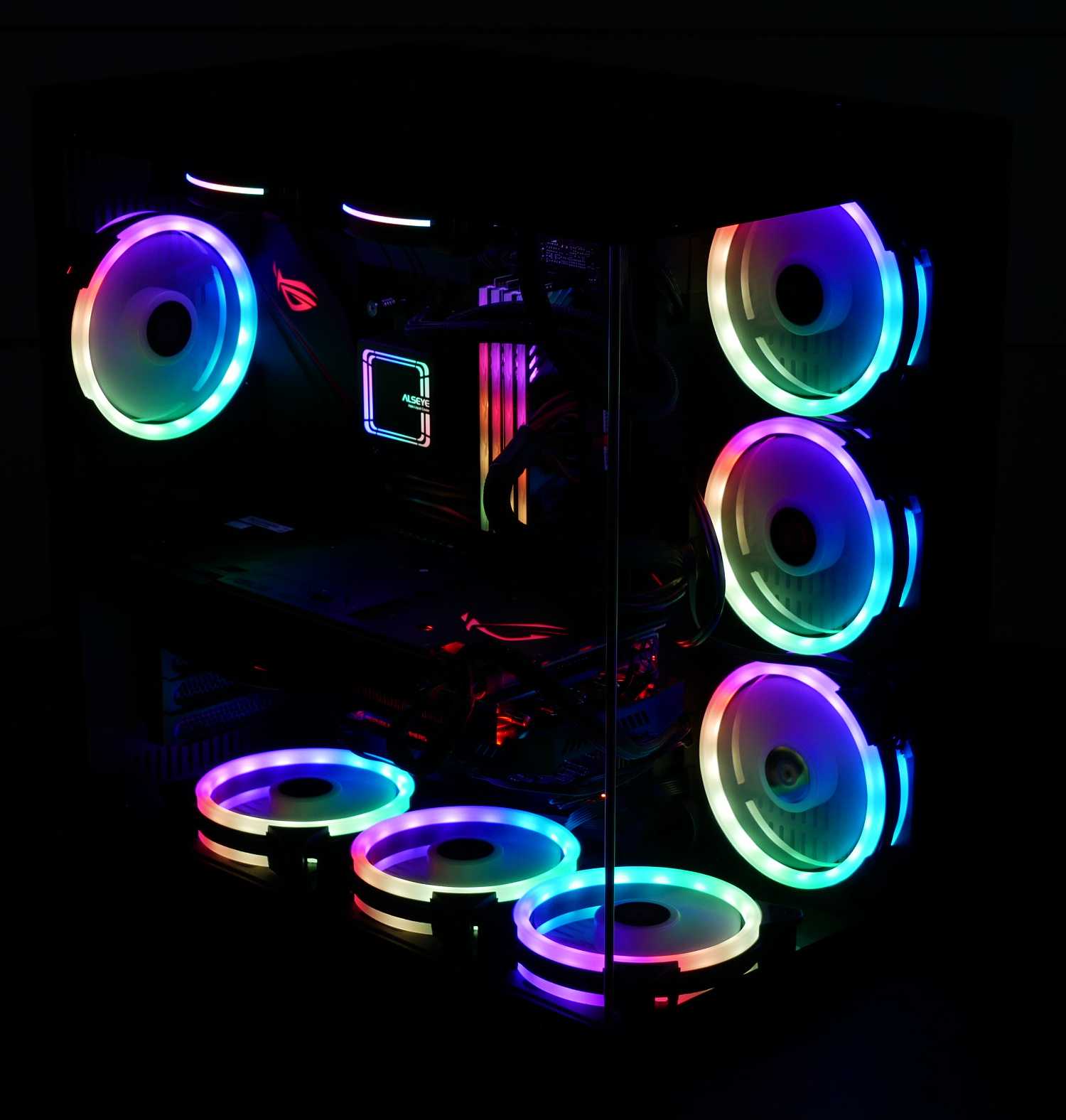

Для управления целой «оравой» из семи корпусных вентиляторов серии (два отведены на систему охлаждения процессора и подключены к материнской плате) разработчики задействовали фирменный контроллер, поддерживающий синхронное управление скоростью вращения, режимами подсветки и ее темпом.

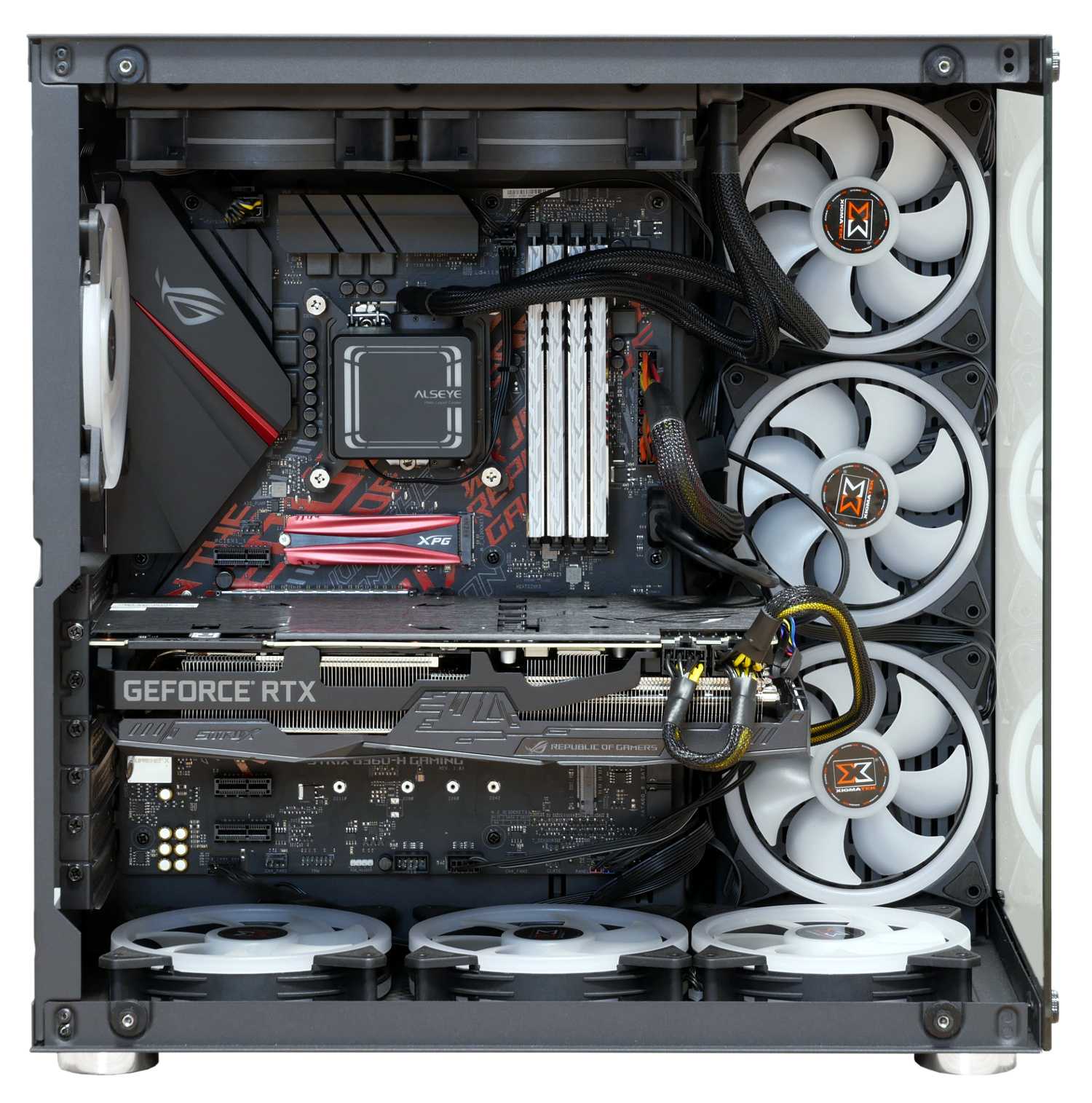

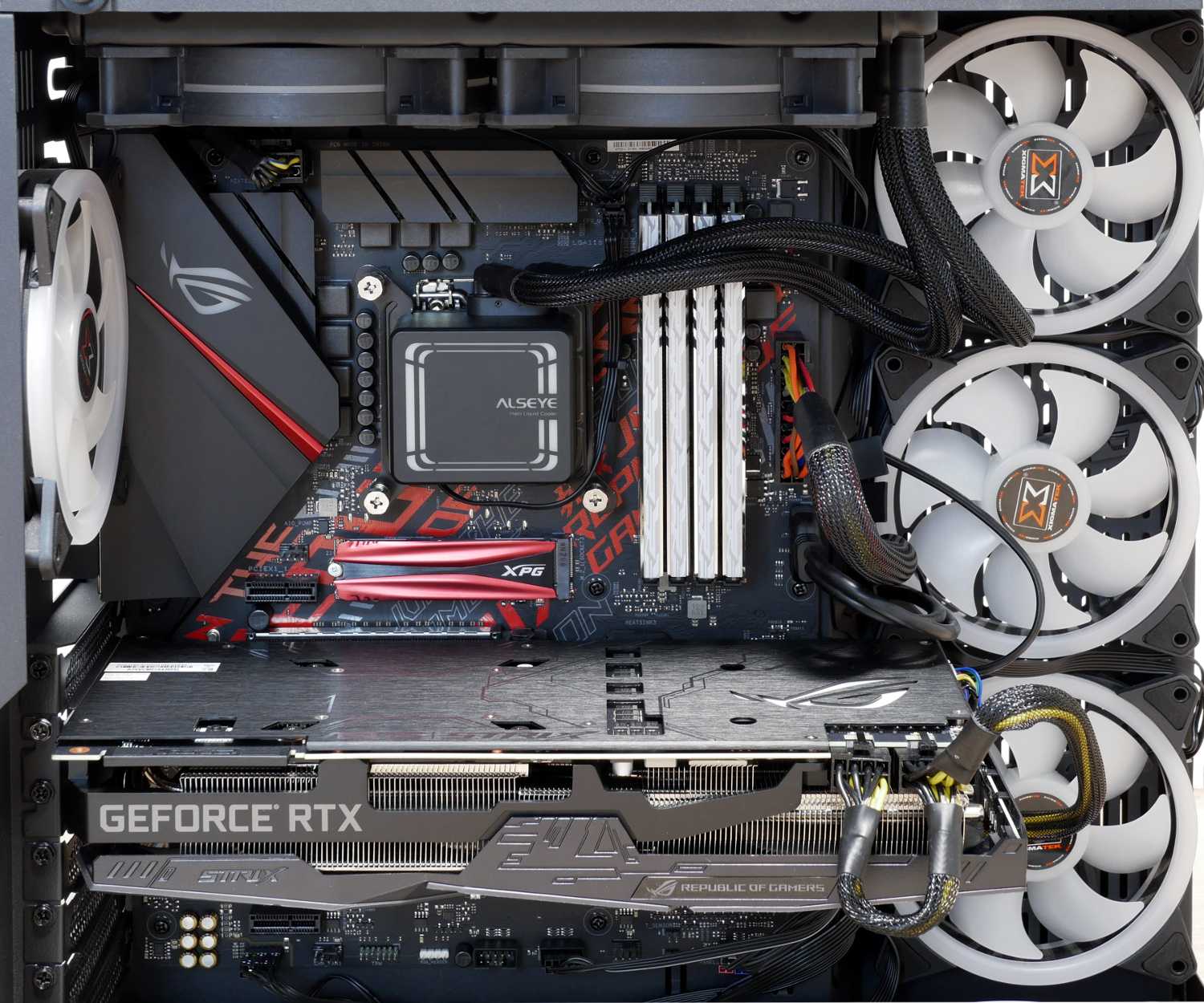

Основная «начинка» не ютится по закоулкам системы, а свободно размещена на законном месте в корпусе Xigmatek Aquarius Plus.
Комплектующие подобраны в бело-черном цвете с красными вставками. Каждый элемент дополняет остальные компоненты. Создатели FragMachine постарались сделать акцент не только на визуальном стиле, но и сделать правильный выбор в пользу необходимых комплектующих, создающих грамотную и сбалансированную подборку, о которой мы поговорим далее. Производитель также побеспокоился по поводу красивой укладки проводов: со стяжками, кабель-менеджментом и остальными фишками.

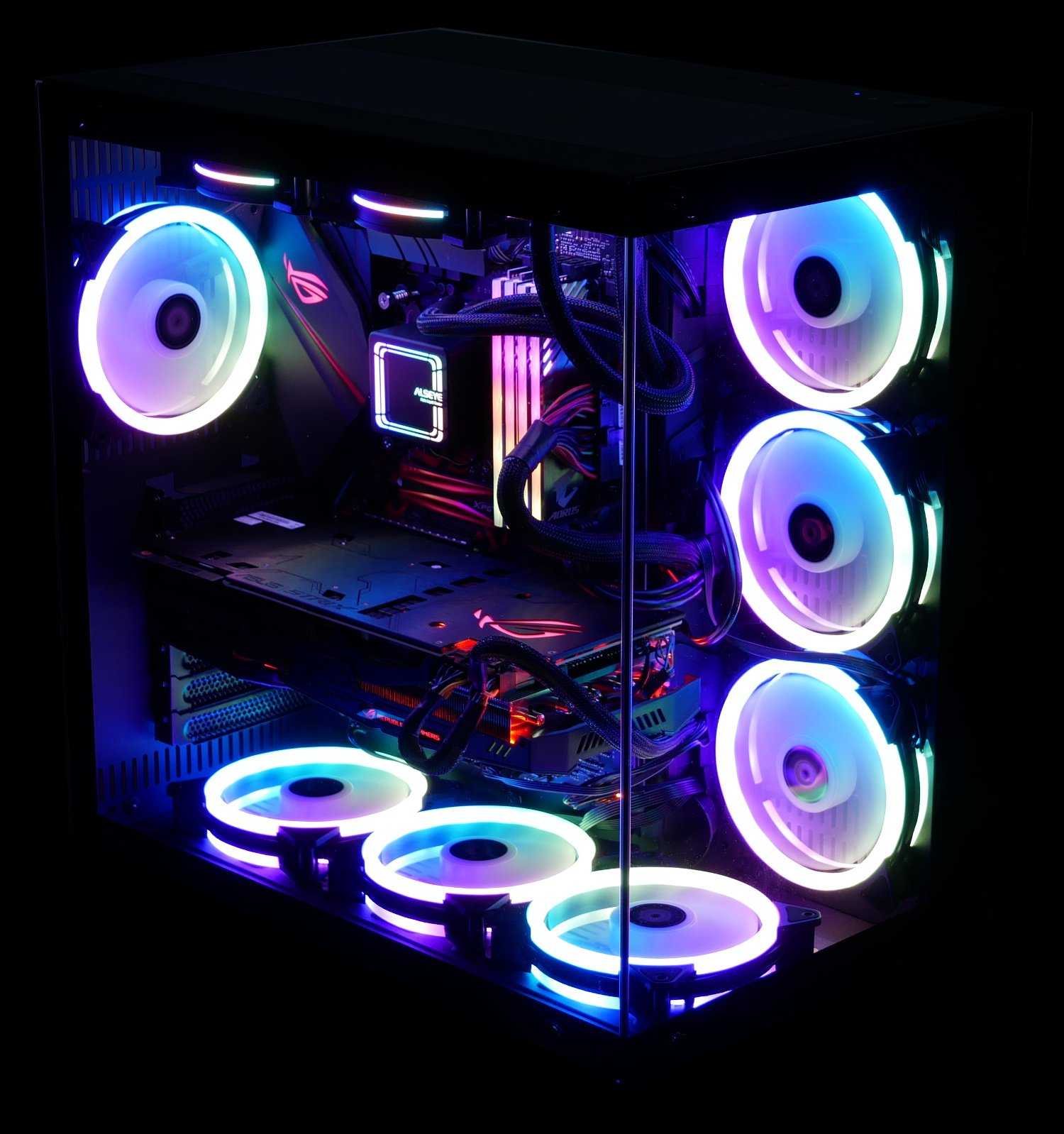

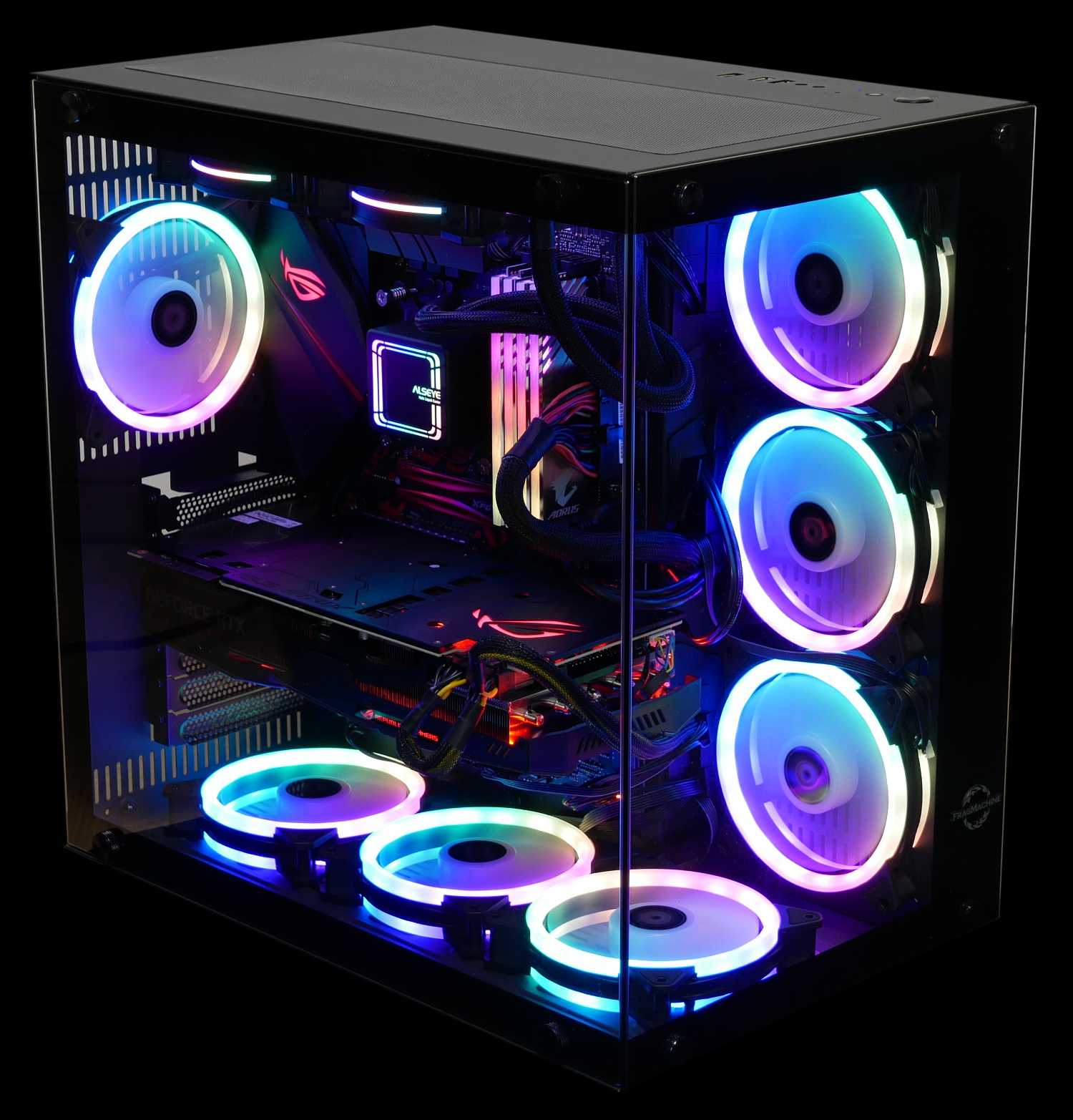

Машина FragMachine соответствует современным трендам и получила насыщенную RGB-подсветку с возможностью тонкой настройки, начиная от видеокарты и заканчивая вентиляторами Xigmatek. В зависимости от времени суток красочность свечения FragMachine меняется.

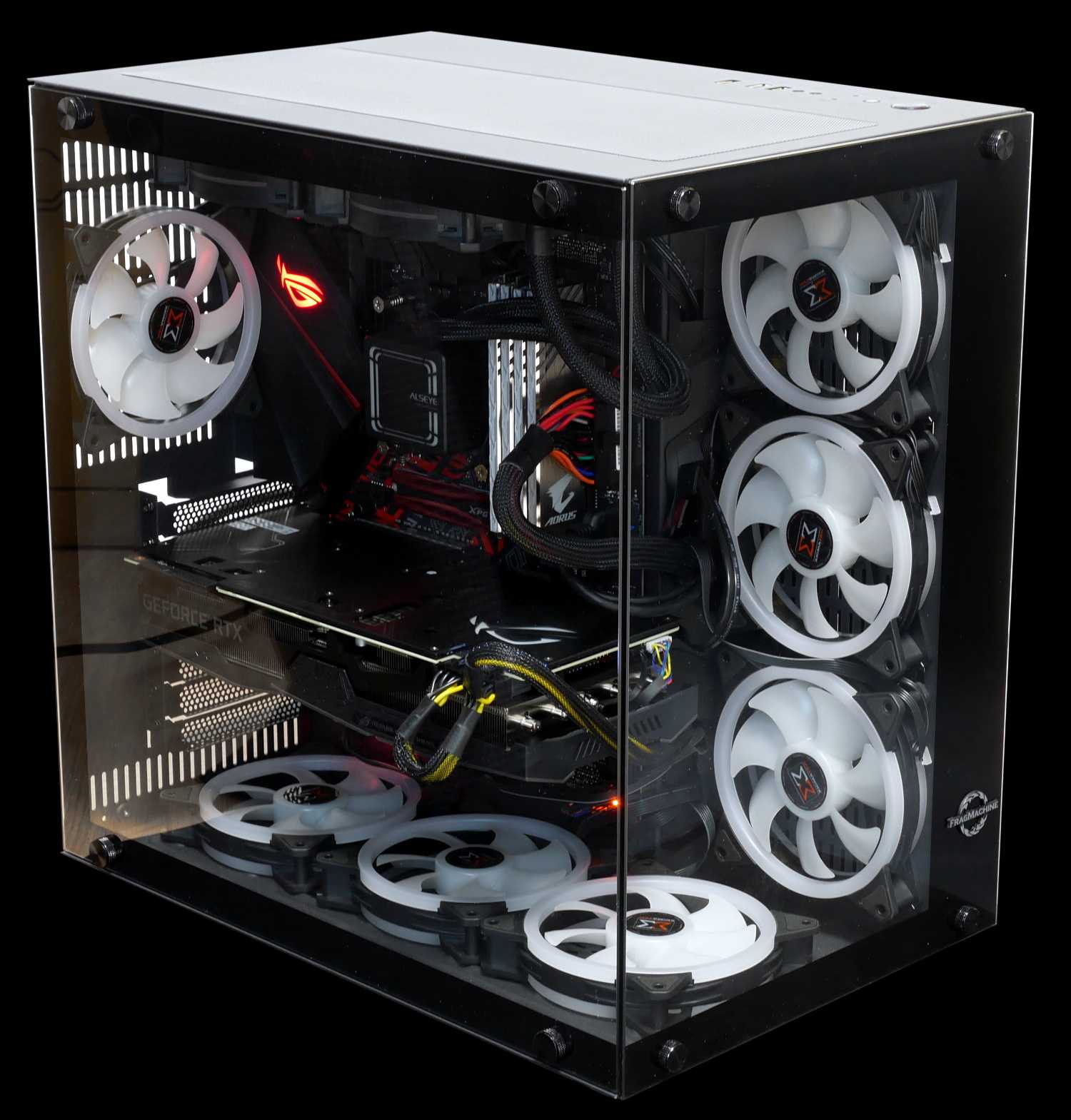

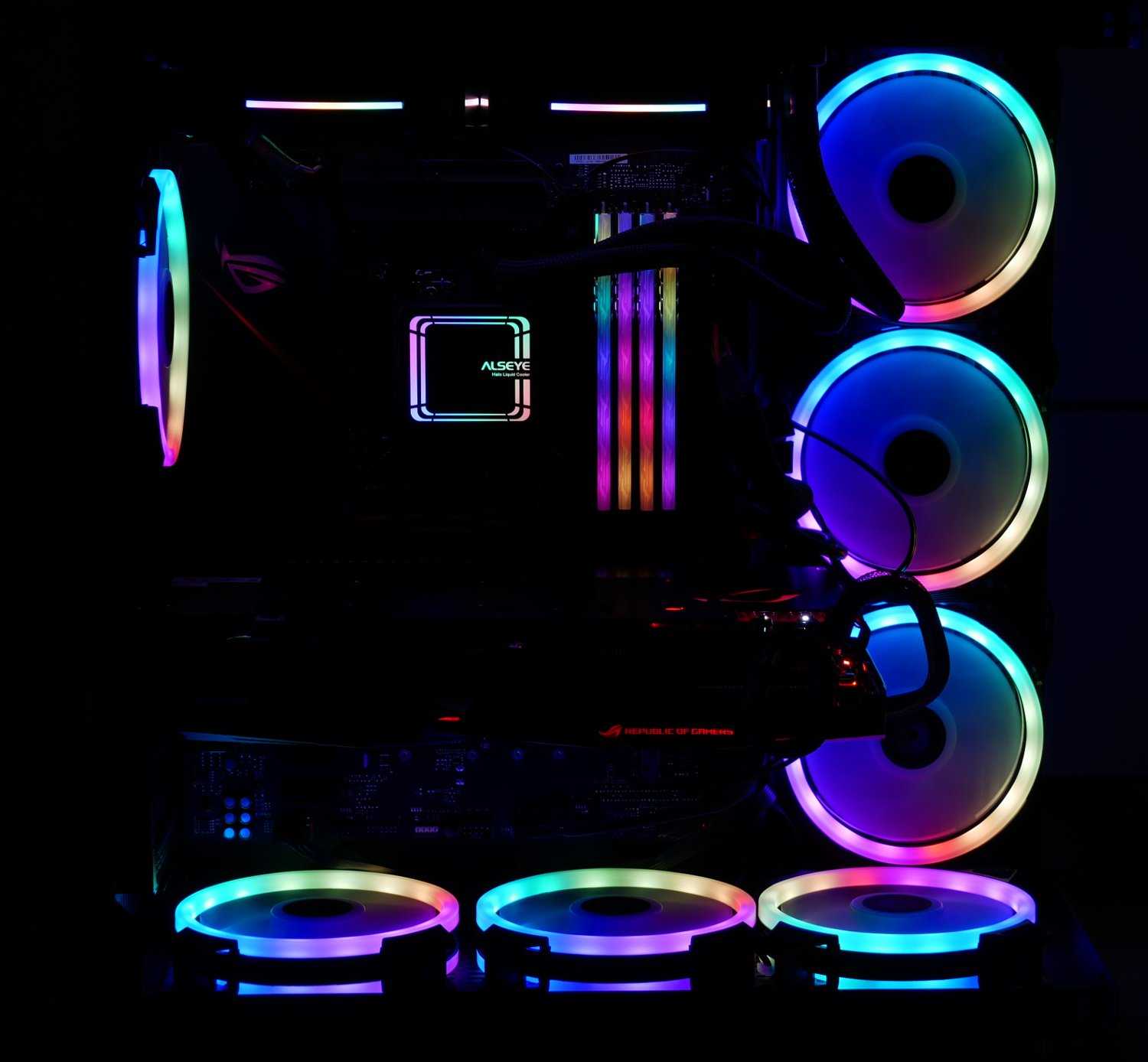

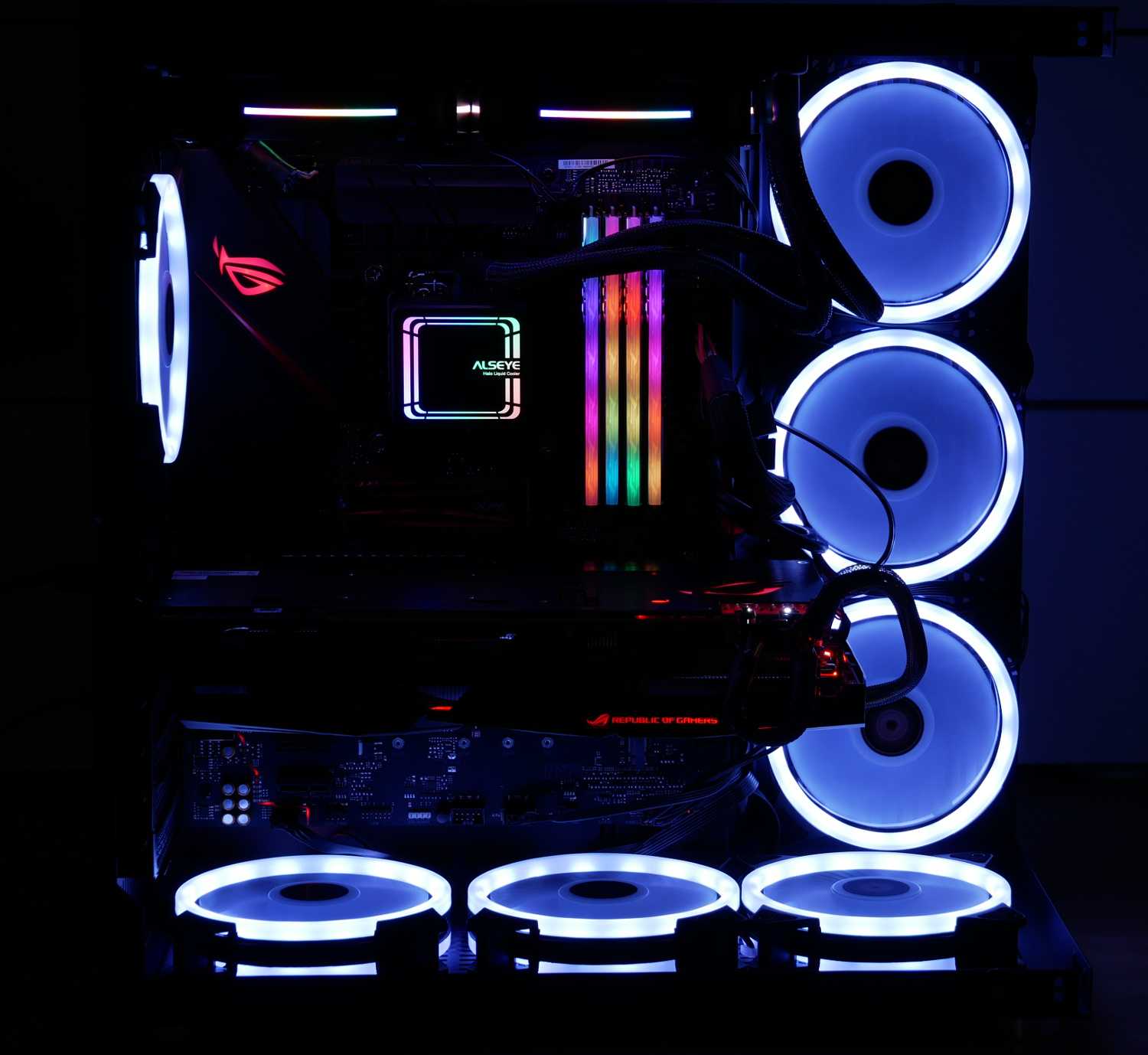

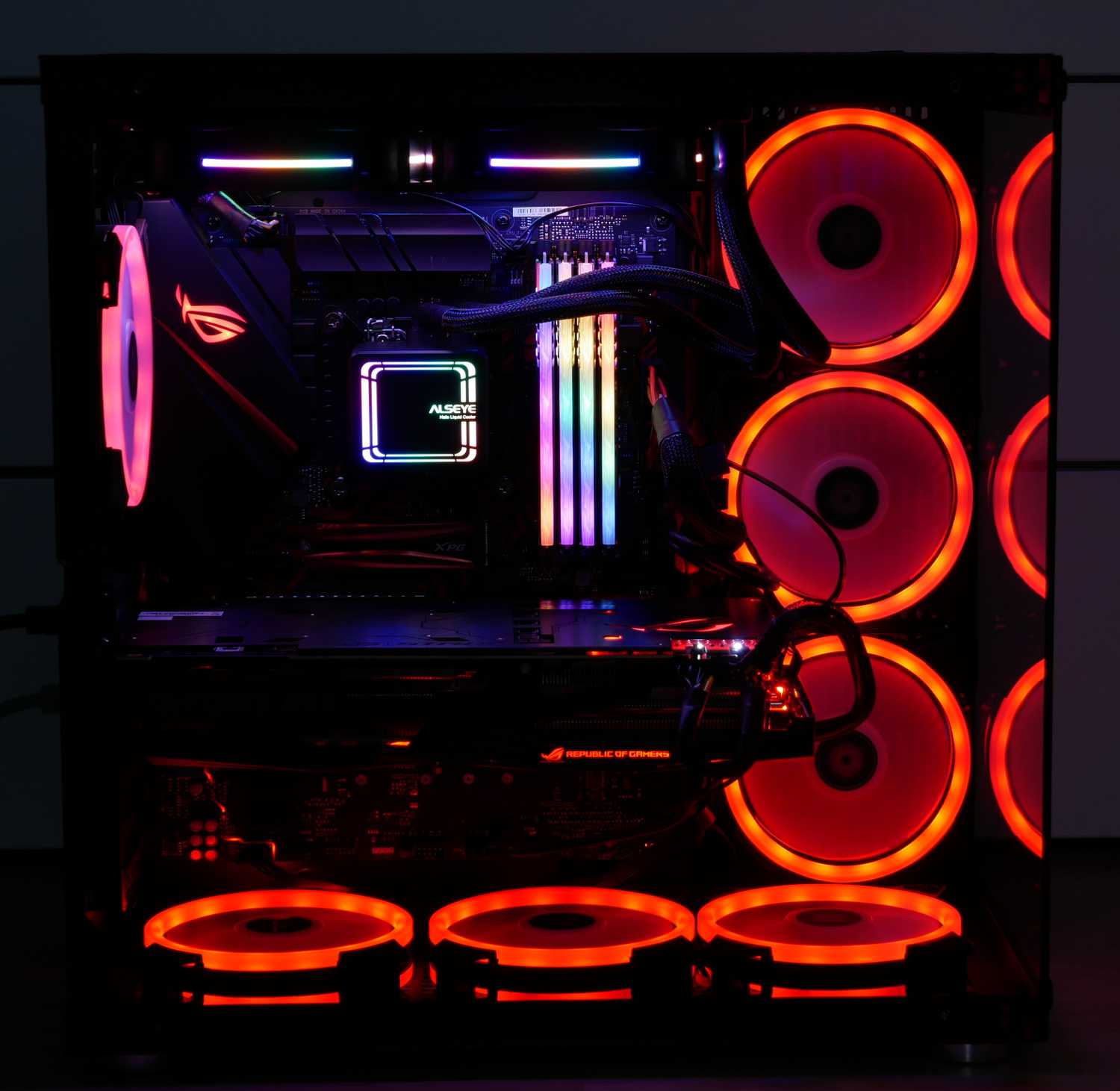

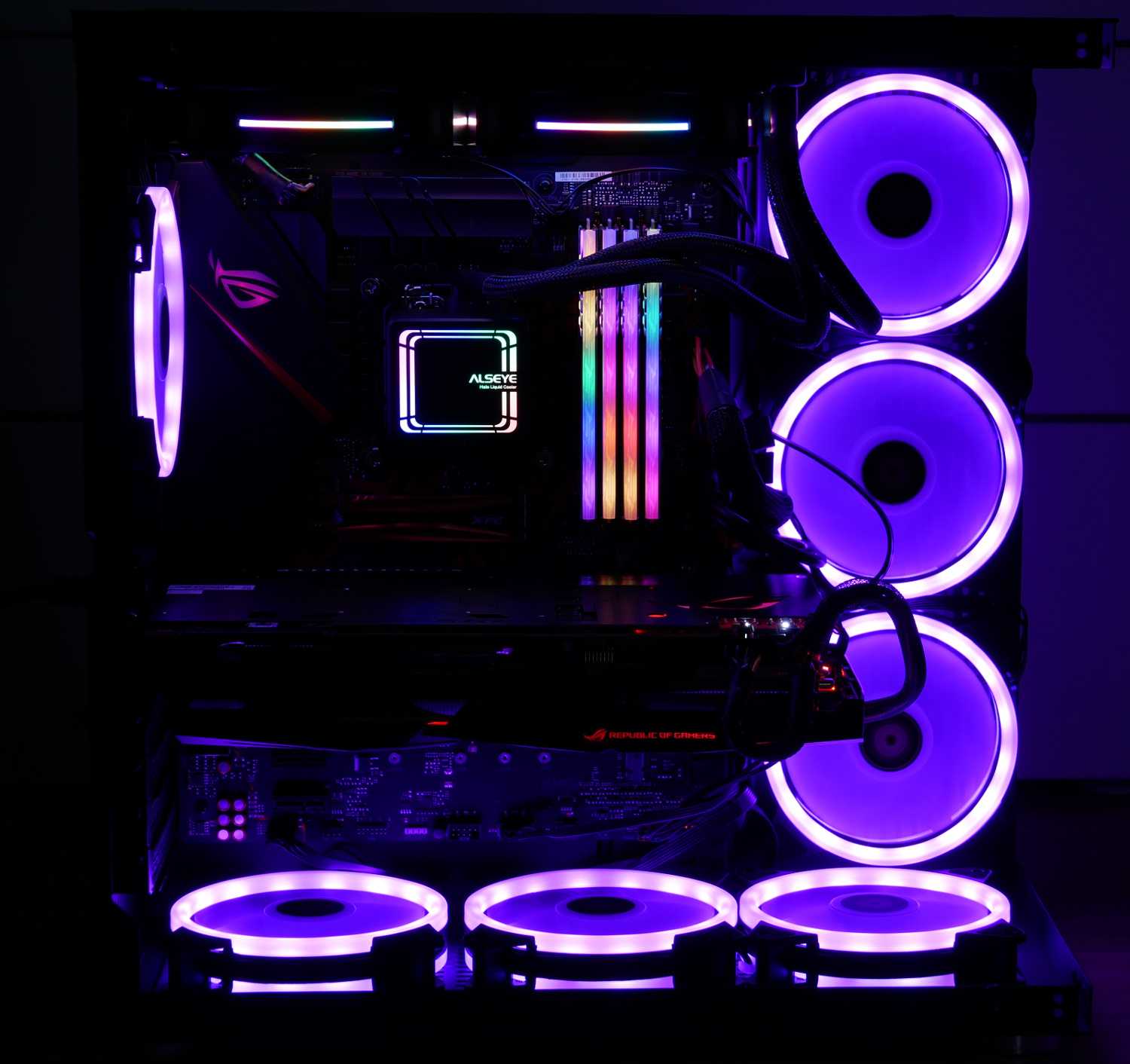

Разработчики настроили основные компоненты в единой стилистике режима «Радуга», наиболее популярного среди геймеров.
Контроллер Xigmatek позволяет настраивать цвет RGB-подсветки, скорость вентиляторов и быстроту переключения свечения.
Упаковка и комплектация

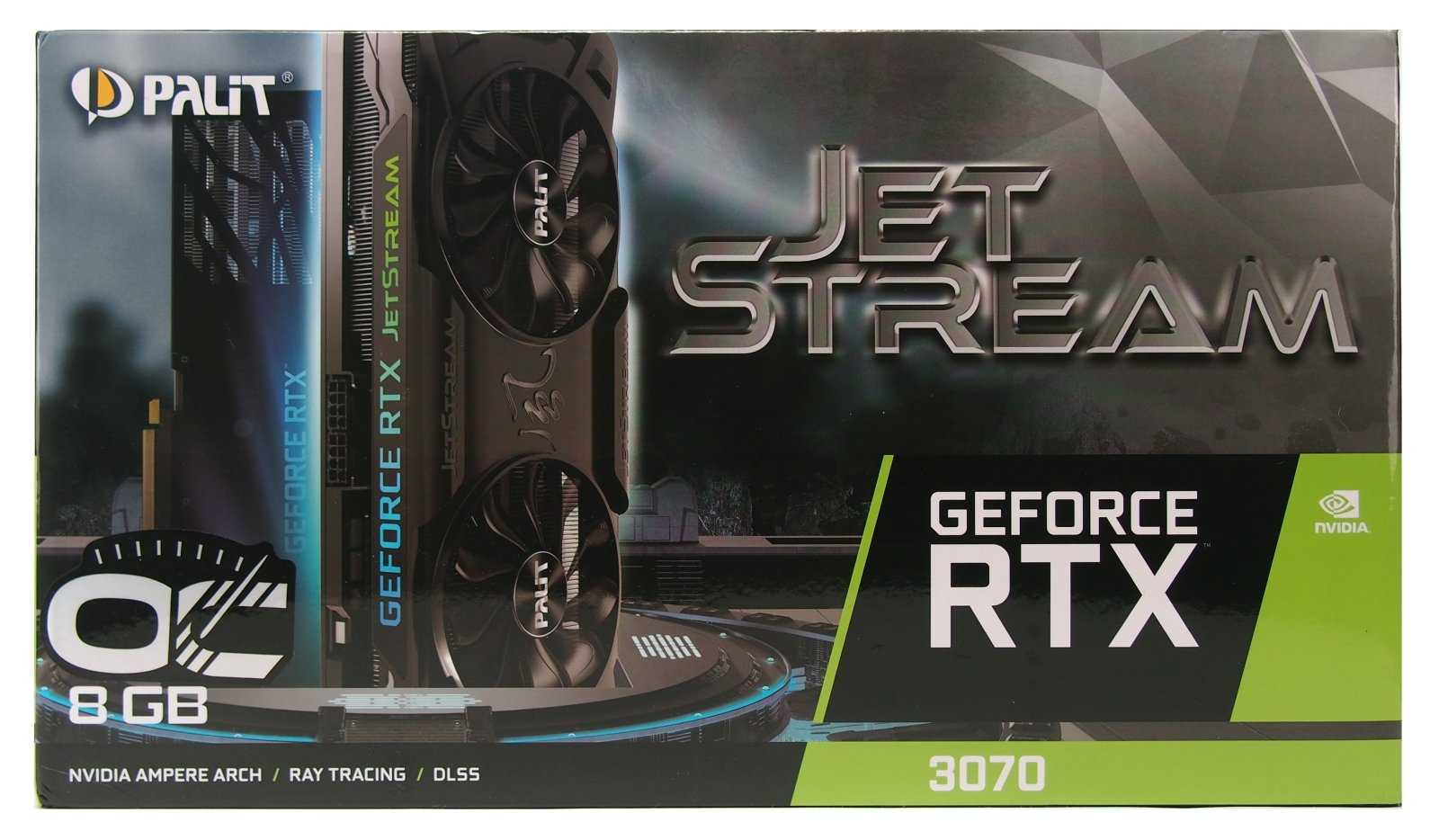

Отличительной особенностью видеокарты RTX 3070 JetStream OC является использование системы охлаждения с двумя вентиляторами. Это дает понять даже изображение графического адаптера на лицевой грани упаковки. Здесь же производитель заявляет о наличии 8 Гб набортной памяти и заводском разгоне видеокарты.

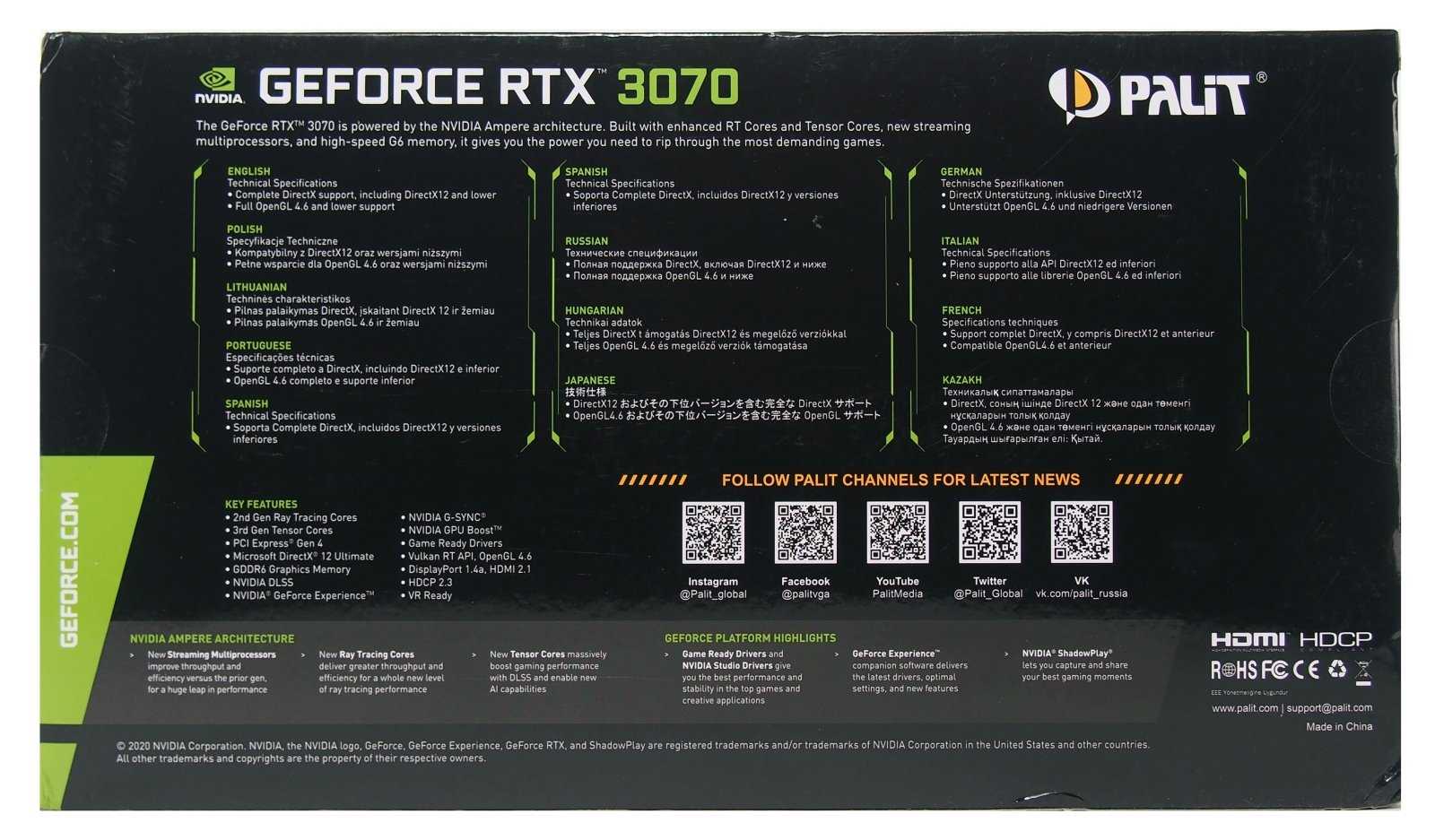

Немного информации про архитектуру NVIDIA Ampere находится на тыльной стороне коробки. Основной акцент делается на обновленные тензорные и RT-ядра, позволяющие достичь нового уровня производительности в современных играх.

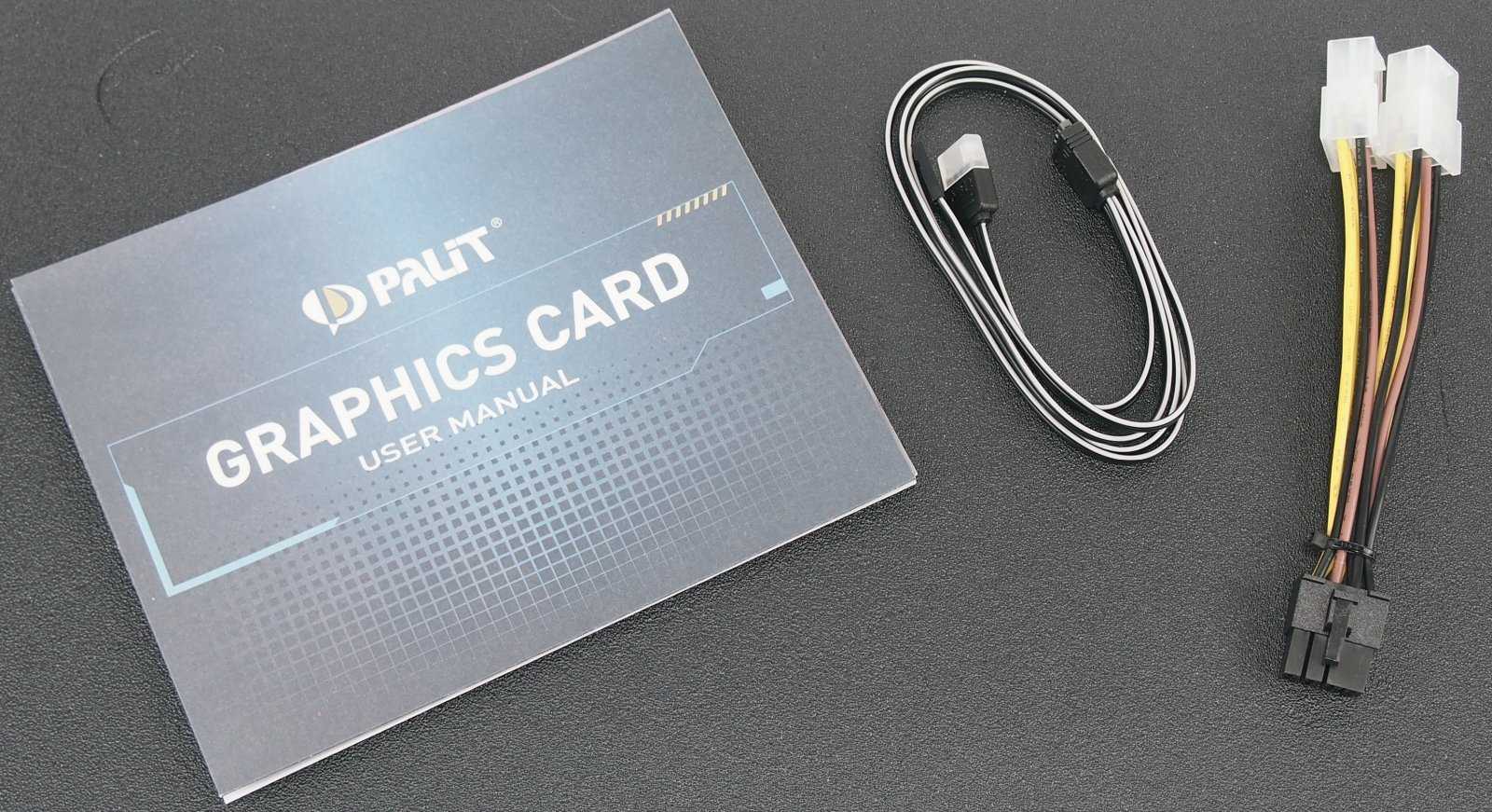

Вместе с видеокартой RTX 3070 JetStream OC поставляется руководство пользователя, кабель для синхронизации ARGB подсветки, а также переходник питания 2*6-пин > 8-пин.
Внутреннее устройство корпуса

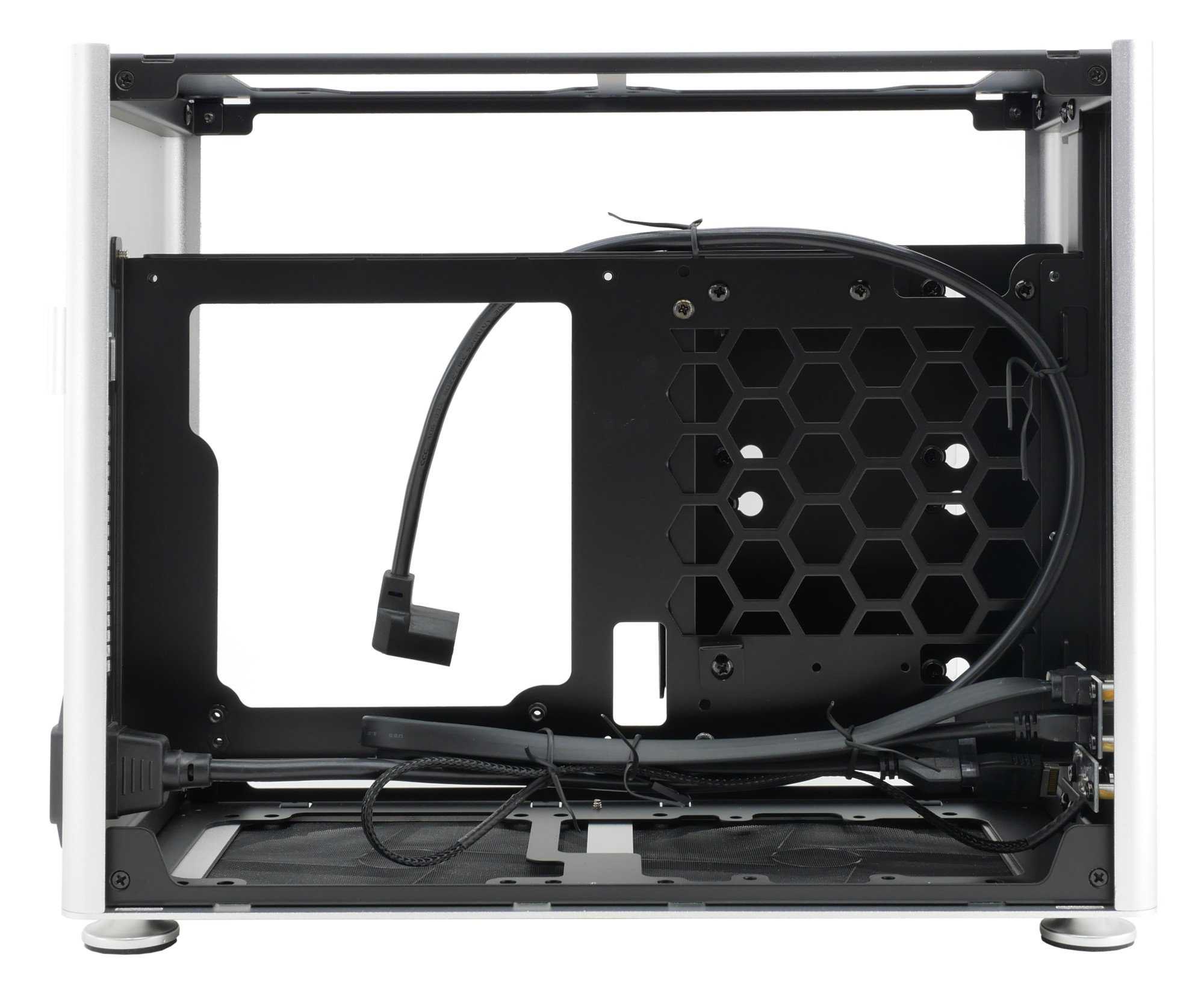

Распределение внутреннего пространства Jonsbo A4 соответствует концепции Mini Tower вариации «бутерброд». При габаритах 340 x 273 x 169 мм новинка поддерживает компоненты следующих размеров:
-
Процессорный кулер — до 71 мм;
-
Видеокарта — до 325 мм;
-
Система охлаждения на верхней панели — радиатор до 240 мм толщиной до 55 мм (30 мм + 25 мм вентиляторы) или два вентилятора 120 мм;
-
Система охлаждения на нижней панели — два вентилятора 120 мм.
Если внимательно проработать детали, то возможна установка кастомного контура СЖО с двумя радиаторами 240 мм.
Jonsbo A4 поддерживает два твердотельных накопителя 2.5-дюйма, и на их месте находятся любопытные заглушки — брендовая вставка и дополнительные крепежные винтики с ключом в импровизированной подложке.
По моему личному мнению, это очень оригинальный подход и встречается мною впервые!

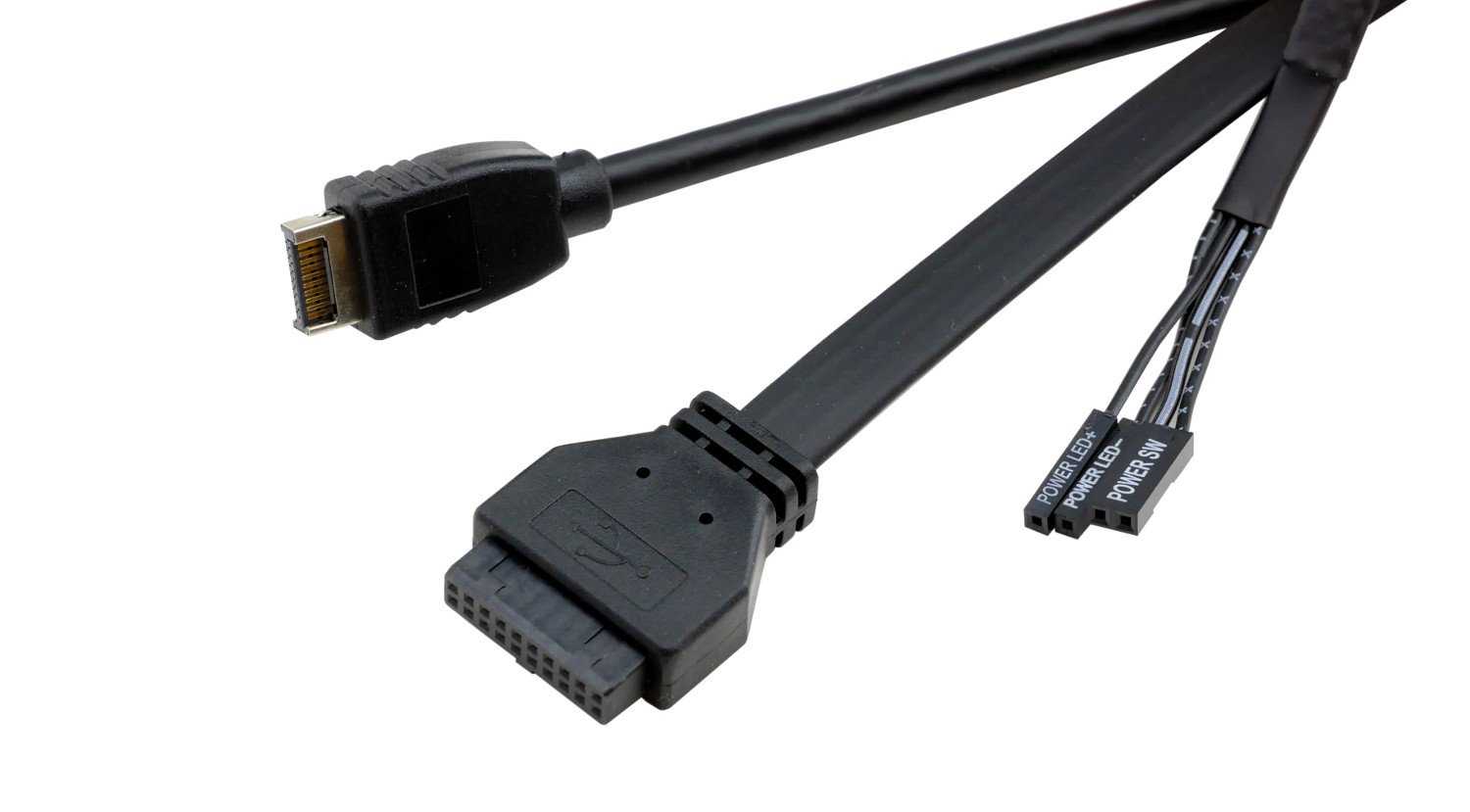

От передней панели отходят длинные провода для подключения портов USB двух стандартов и средний кабель от кнопки питания. Кстати, он не дотягивается до материнской платы и штатный удлинитель очень пригодится, а также упростит подключение.

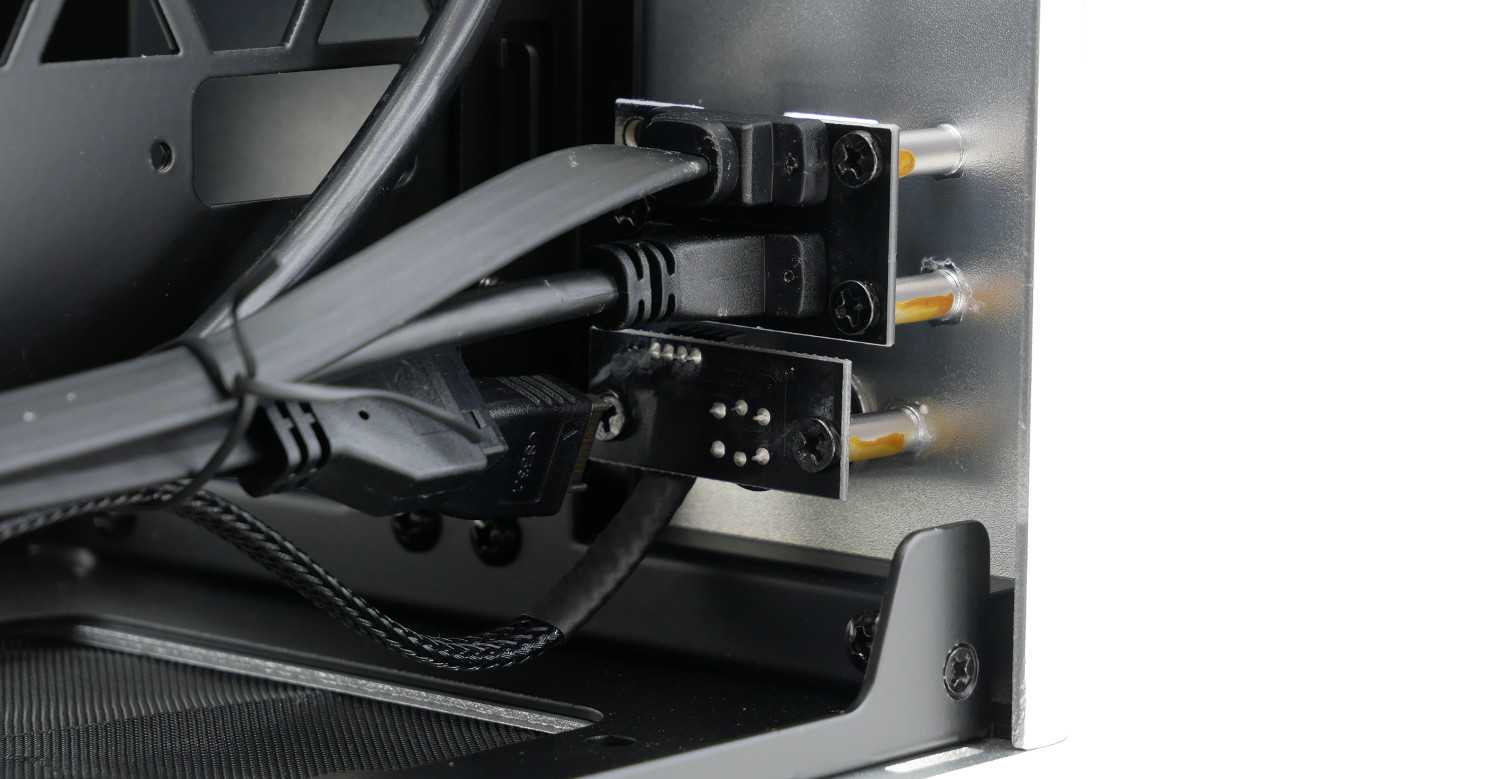

USB-порты и кнопка включения зафиксированы обычными стойками. К первым нет замечания, а вот кнопка Power имеет простенькую конструкцию со слабой пружиной, поэтому она болтается в своем корпусе и не вызывает доверия.

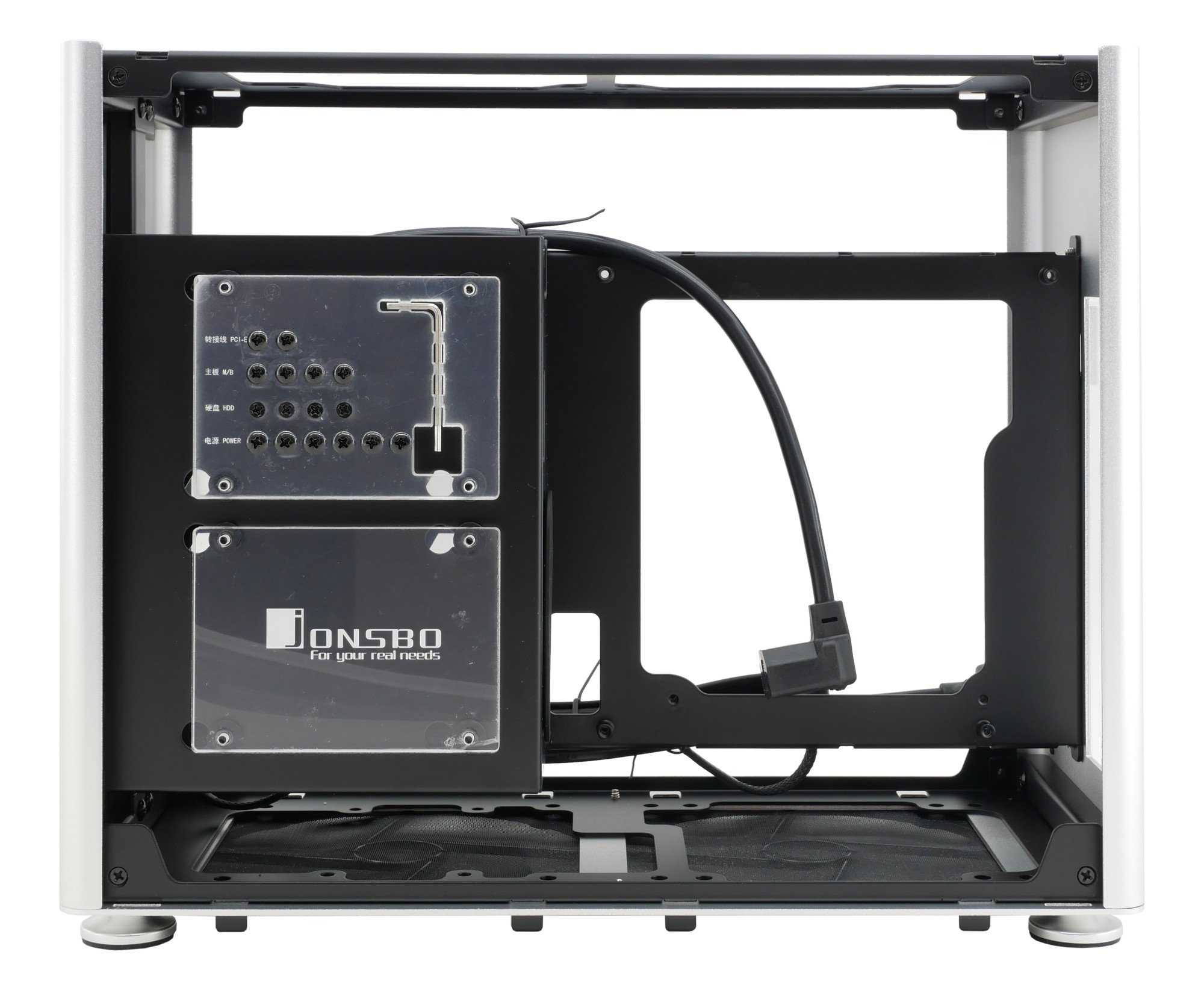

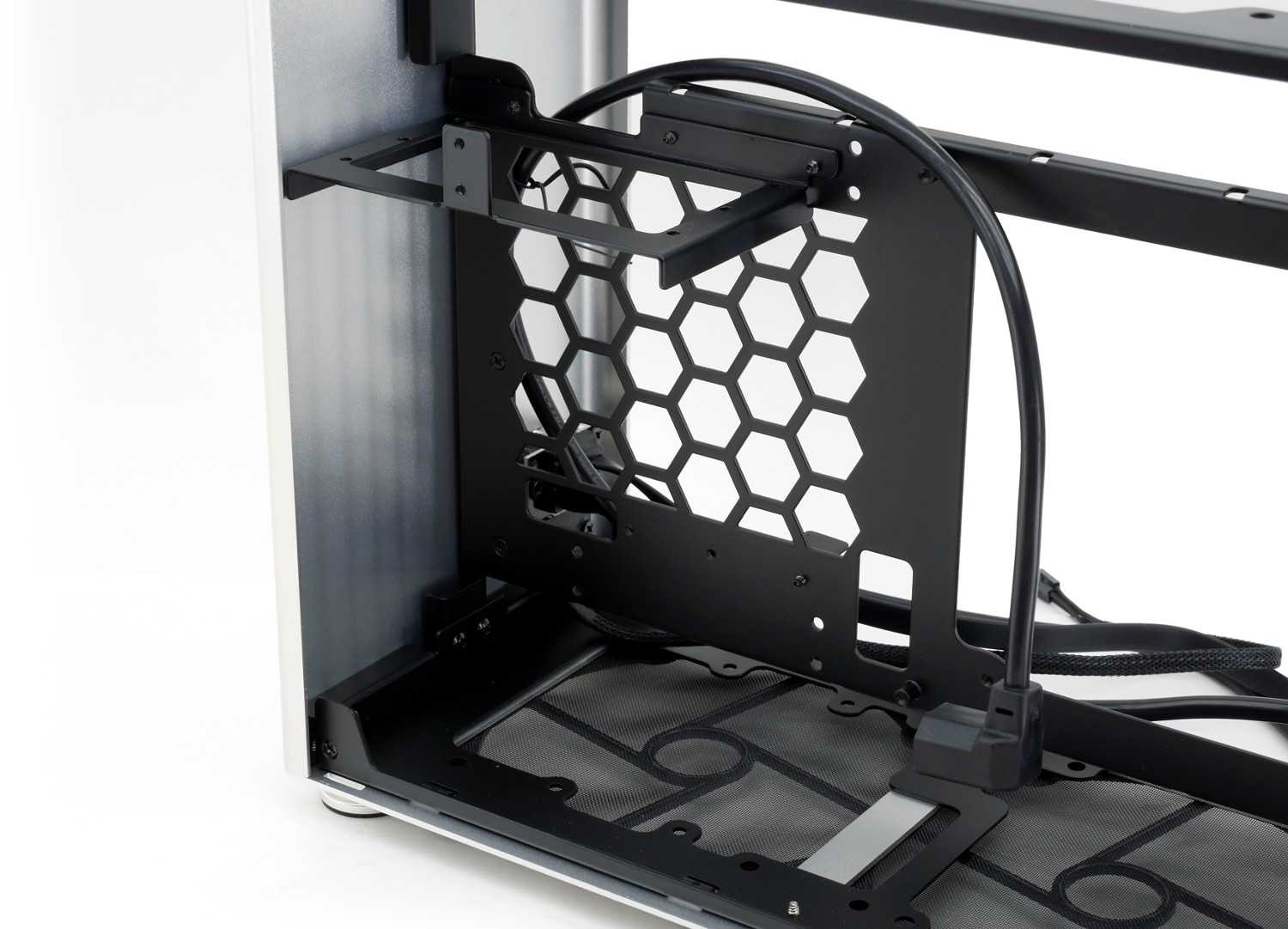

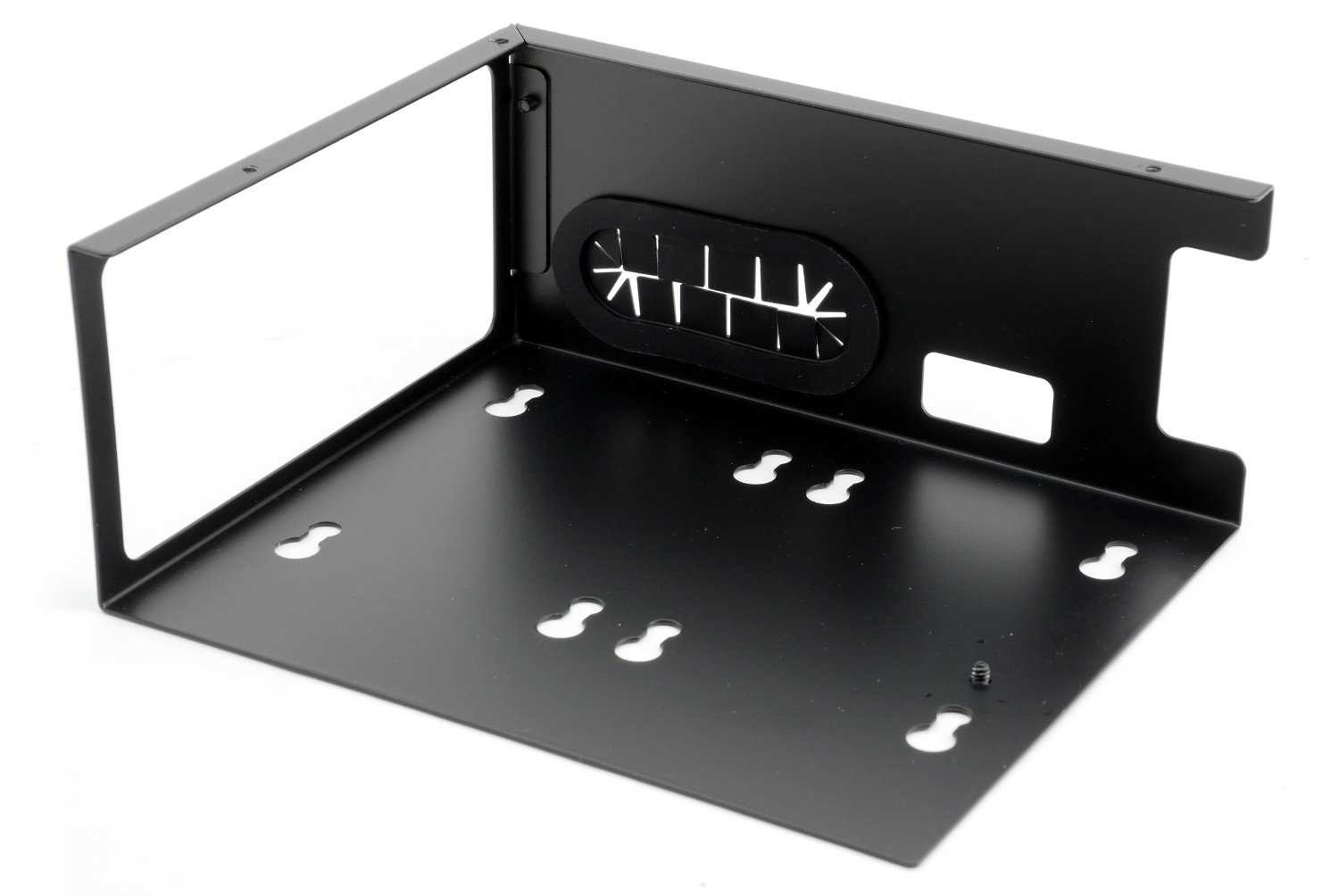

Основное рабочее место блока питания формата SFX/SFX-L с кабелем-удлинителем питания, защищенное боковой стенкой.
Производитель предусмотрительно сделал несколько дополнительных вырезов и установил резиновую заглушку для проводов.
Печатная плата
Плотность размещения компонентов на печатной плате RTX 3090 GamingPro OC наверняка шокирует неподготовленного пользователя. Наблюдаемая картина отчасти связана с технологическими особенностями при построении данного графического адаптера. Главная сложность в соблюдении минимальной удаленности чипов памяти GDDR6X от GPU. Именно это требование подтолкнуло инженеров компании Palit к использованию укороченной печатной платы.
Высокая плотность элементной базы присутствует и на тыльной стороне печатной платы RTX 3090 GamingPro OC. Это связано с тем, что здесь размещены 12 чипов памяти GDDR6X, а также часть силовой обвязки графического адаптера.
Графический процессор GA102-300-A1, произведенный на 32-й неделе 2020 года, выполнен по 8 нм техпроцессу. Он включает в себя 10496 шейдерных ALU, 328 тензорных ядер, а также 82 RT-ядра. С чипами памяти GDDR6X производства Micron данный GPU сообщается по 384 битной шине. На видеокарте RTX 3090 GamingPro OC чипы памяти работают на частоте 1219(19500) МГц, позволяя достичь пропускной способности в 936 Гбайт/с.
Система питания RTX 3090 GamingPro OC построена по 16-фазной схеме, разнесенной по разные стороны от графического процессора. Здесь используются 50А силовые сборки, а также пара восьмифазных контроллеров On Semiconductor NCP81610.
Поскольку RTX 3090 GamingPro OC имеет TDP на 350 Вт с возможностью повышения лимита до 365 Вт, видеокарта предъявляет повышенные требования к источнику питания. Производитель рекомендует использовать блок питания мощностью не менее 750 Вт. Разумеется, что к столь мощному графическому адаптеру следует «запитывать» не более одного разъема 8-пин на один кабель питания, идущий от БП.
Тестовый стенд
| Процессор | Intel Core i7-10700k (8-ядер) |
| Материнская плата | Gigabyte Z490i Aorus Ultra |
| Система охлаждения | Noctua NH-U12S Chromax.black |
| Термоинтерфейс | Arctic MX-2 |
| Оперативная память | G.Skill Trident Z RGB DDR4-4266 8Gb*2 @4400cl18 |
| Накопитель | M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p |
| Блок питания | Corsair RM850x мощностью 850 Вт |
| Корпус | Открытый тестовый стенд |
| Монитор | TV LG, 47″, 1920×1080, 2560×1440/3840×2160 (NVIDIA DSR) |
| Операционная система | Windows 10 Pro 64-bit 2004 |
| Драйвера | GeForce 457.30 |
Видеокарта RTX 3070 JetStream OC была установлена в тестовый стенд с восьмиядерным процессором Intel Core i7-10700k и материнской платой Gigabyte Z490i Aorus Ultra.
Используемый комплект оперативной памяти G.Skill Trident Z RGB DDR4-4266 был разогнан до частоты 4400 МГц с таймингами 18-18-18-37-328-2Т.

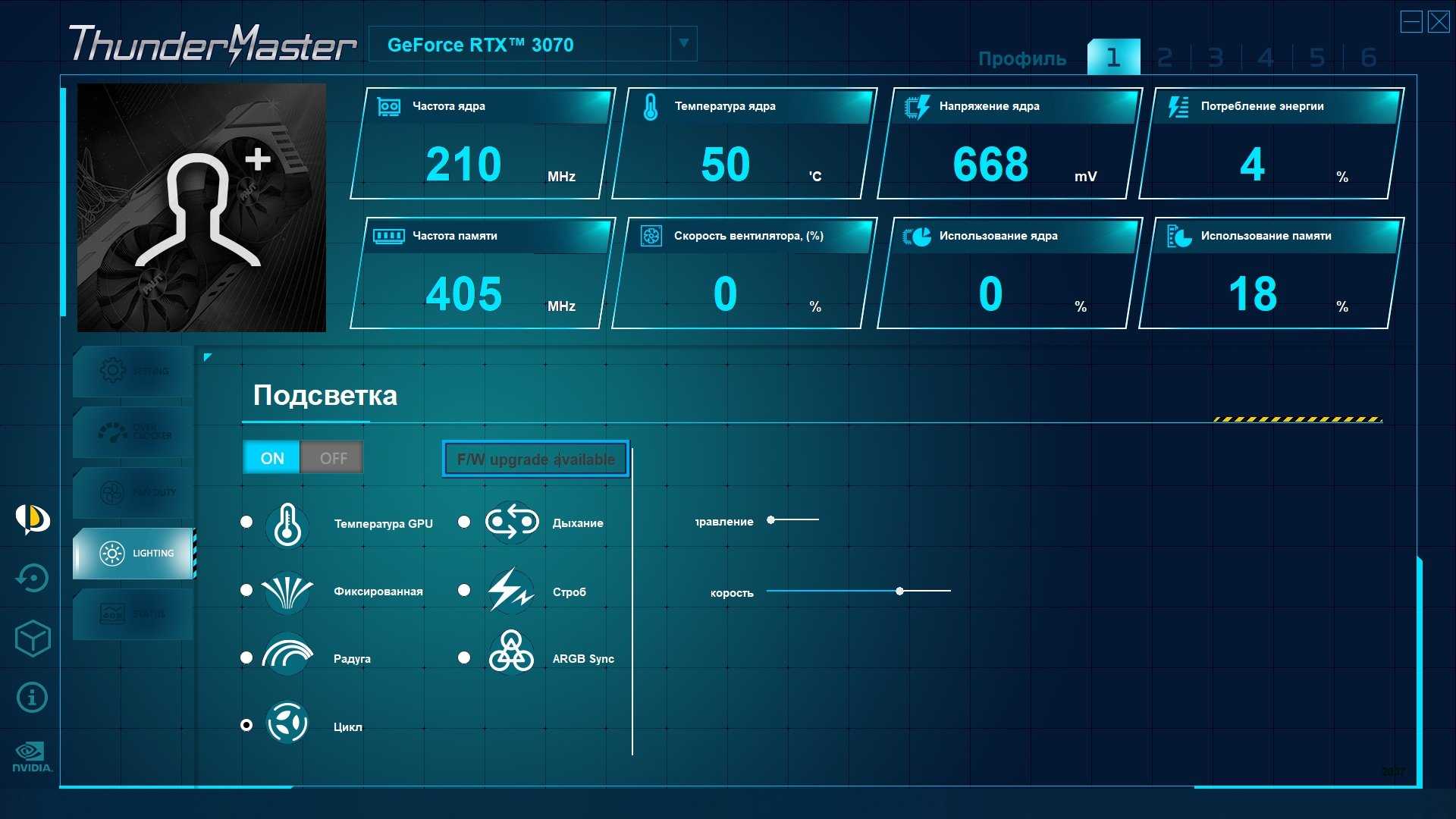

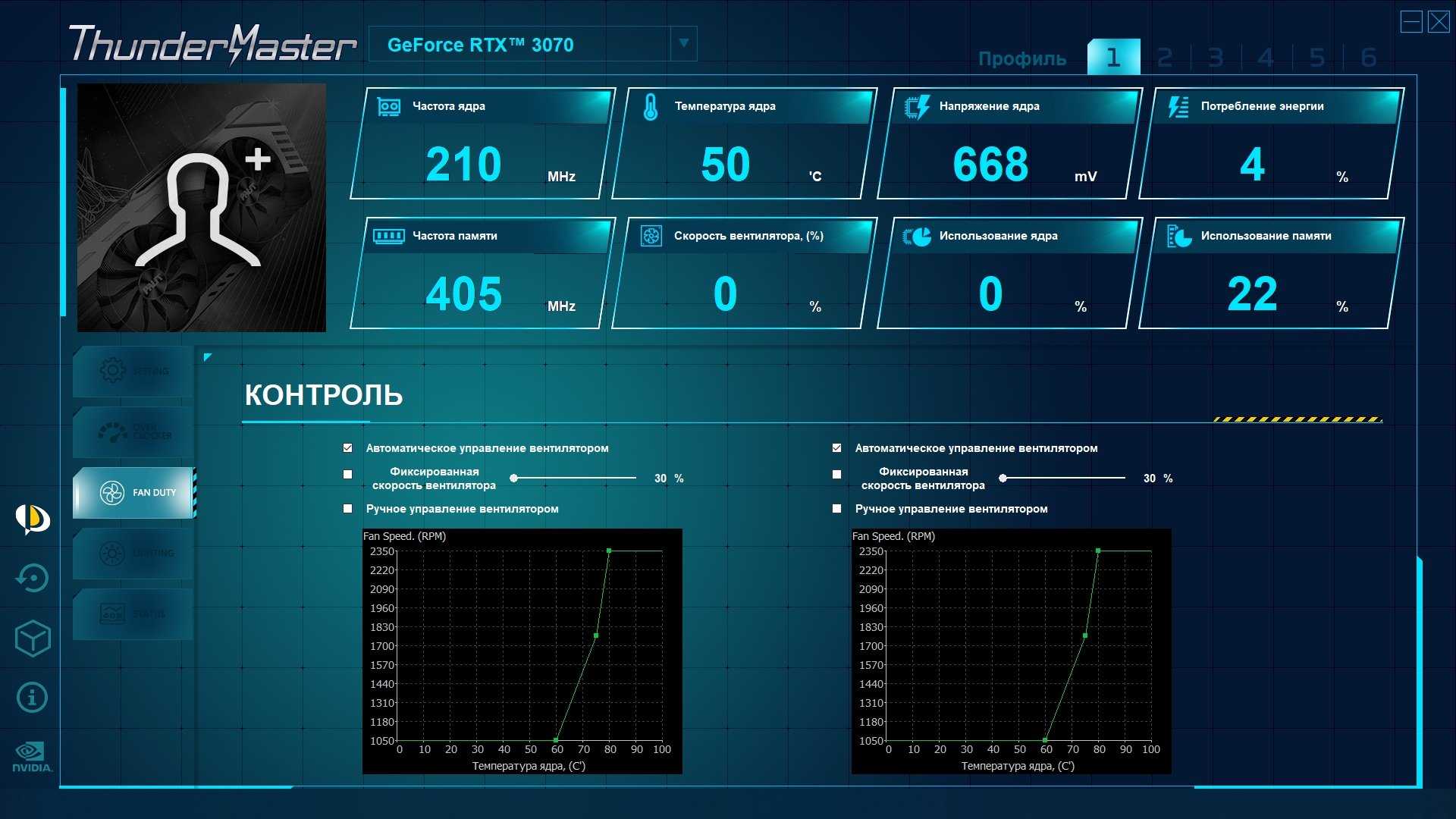

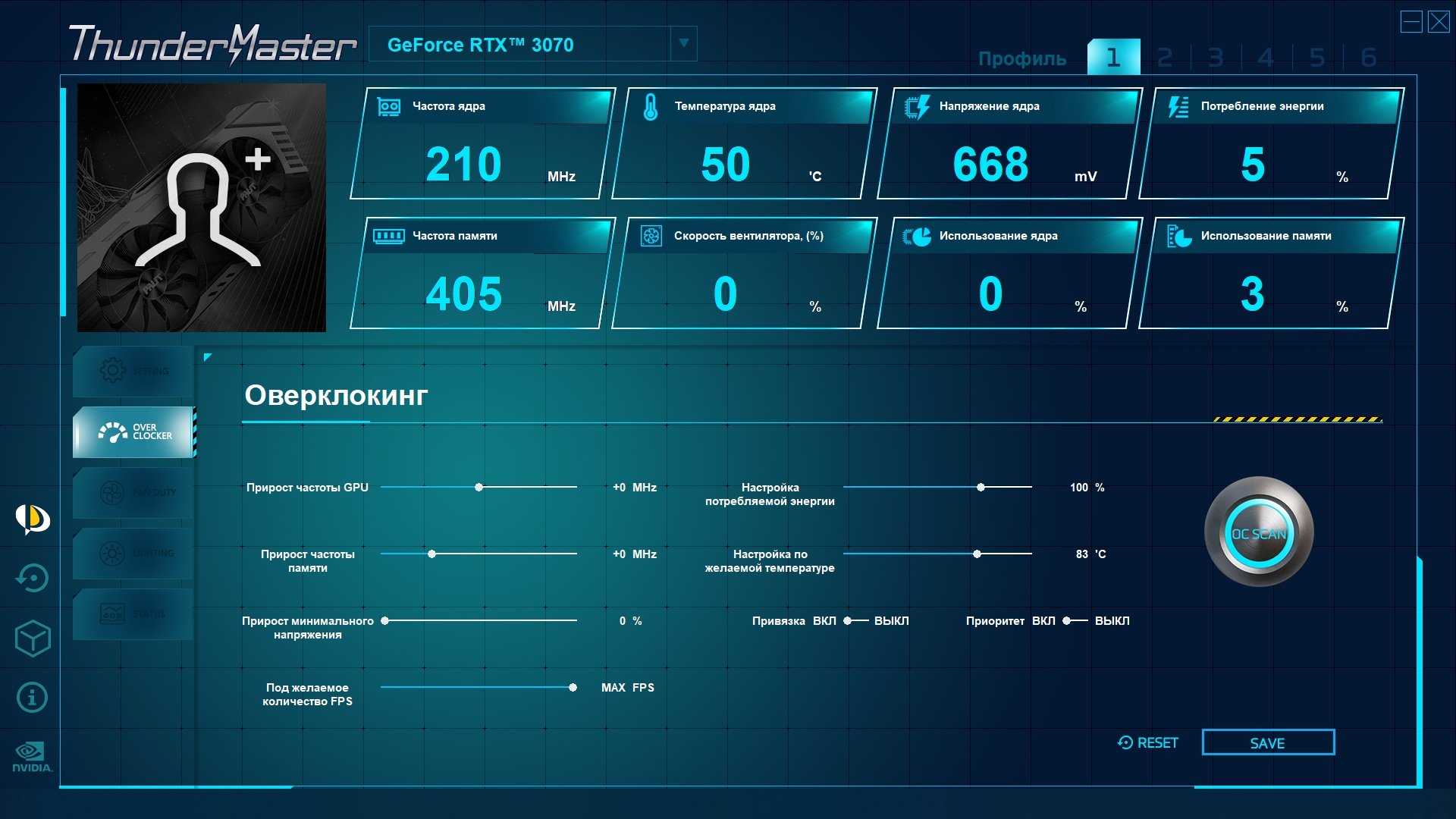

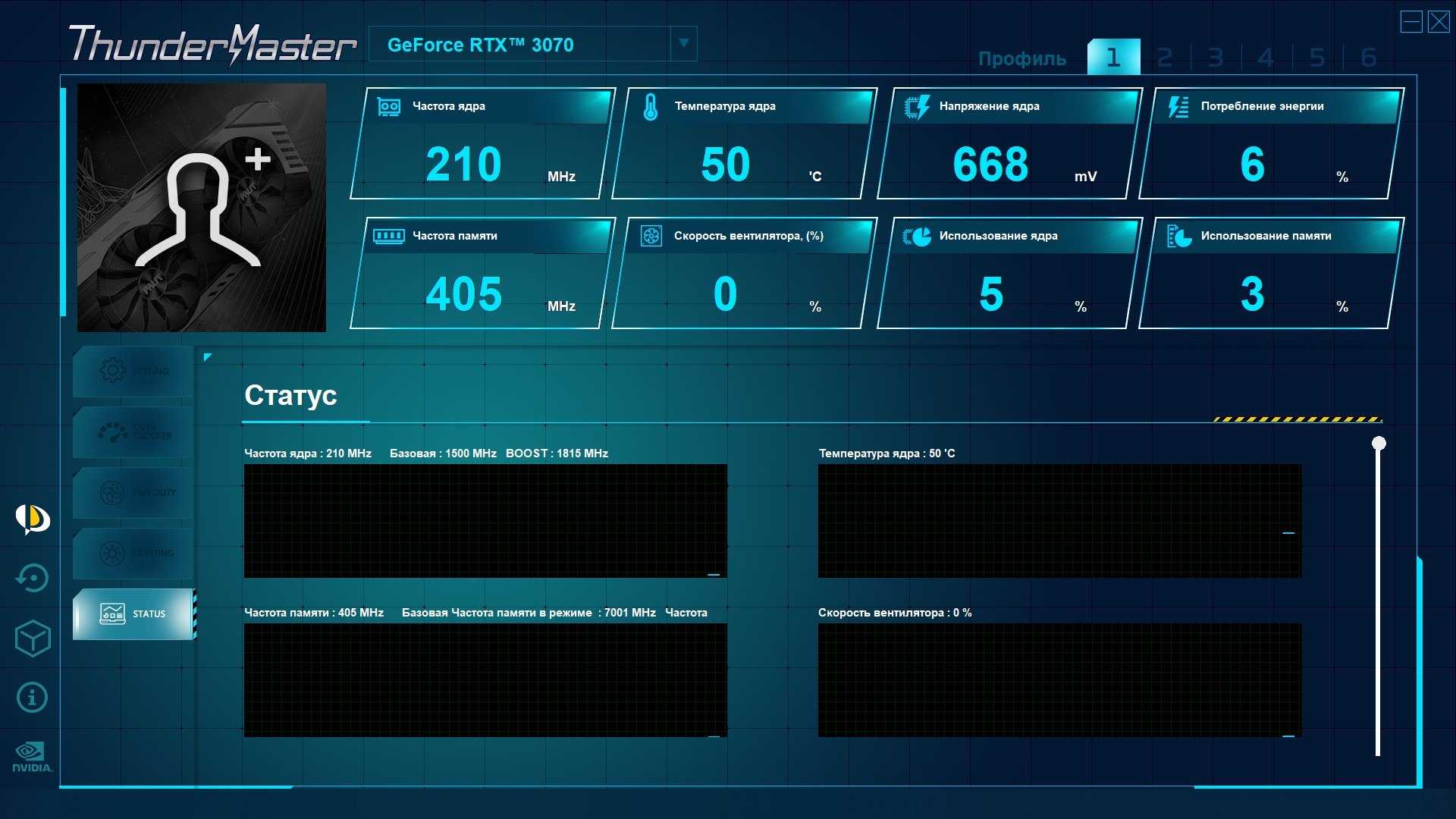

Хорошим подспорьем для видеокарты RTX 3070 JetStream OC является фирменная программа ThunderMaster, актуальную версию которой можно скачать на официальном сайте Palit. Утилита позволяет осуществлять разгон графического адаптера, настраивать работу вентиляторов системы охлаждения, а также управлять светодиодной подсветкой видеокарты.

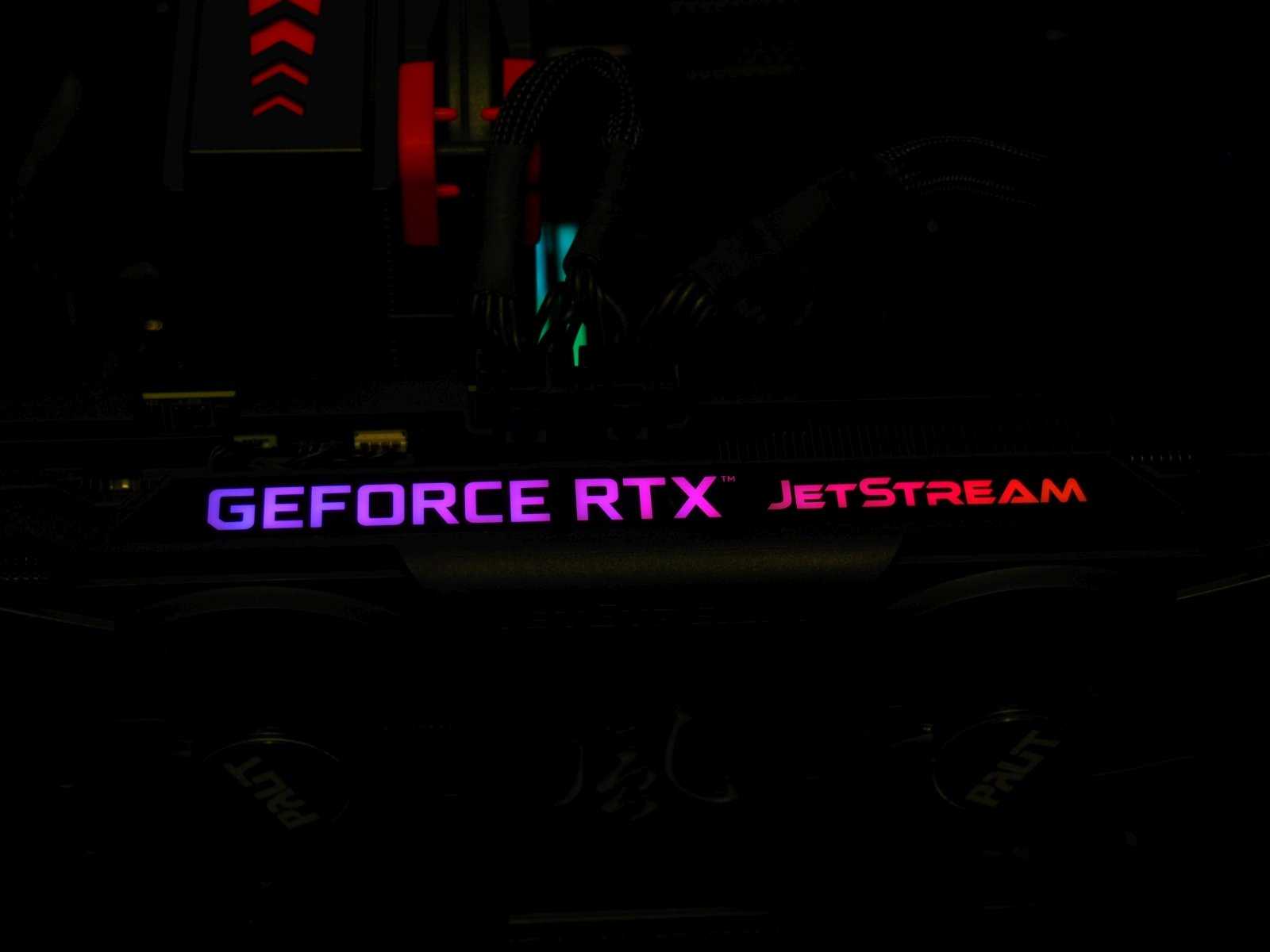

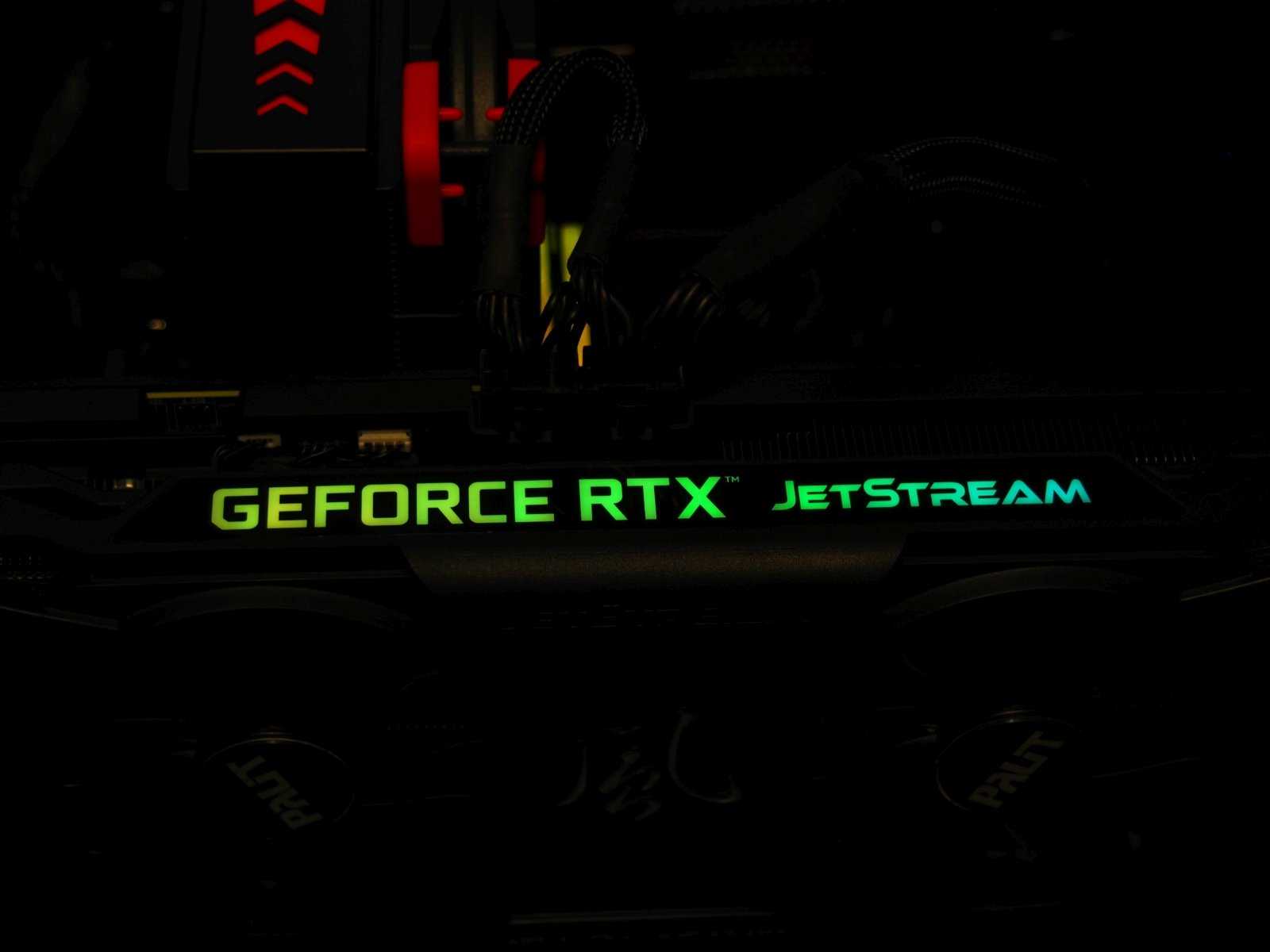

RGB-подсветка находится на торце графического адаптера, что делает ее легко заметной при классической установке видеокарты в корпус ПК. Подсветка RTX 3070 JetStream OC адресуемая, поэтому мягкие переходы между цветами и различные эффекты здесь гарантированы.

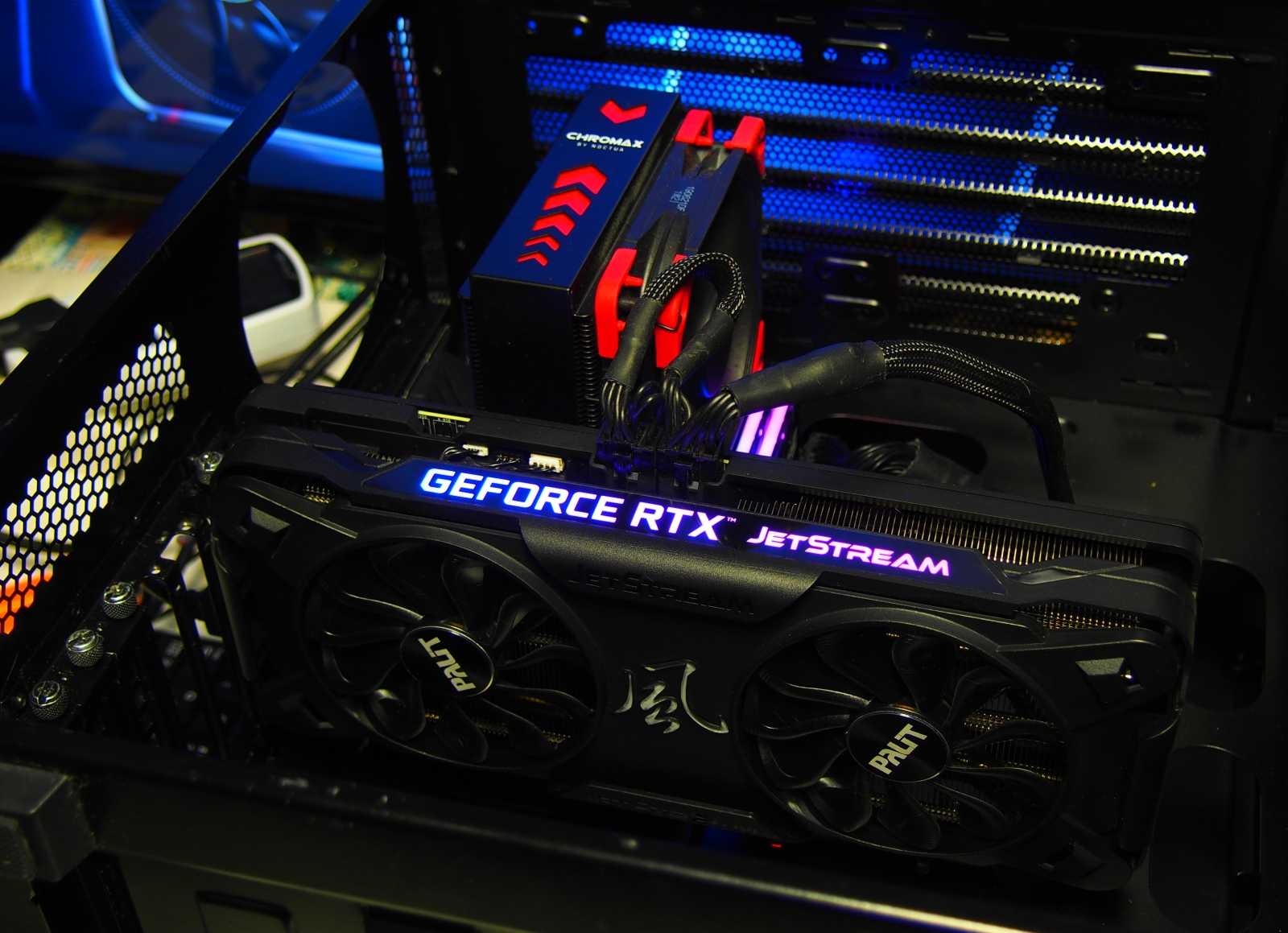

Собранный в корпусе Corsair 540 Air тестовый стенд выглядел следующим образом. Мы тестировали RTX 3070 JetStream OC с открытой крышкой корпуса.
Система охлаждения
Демонтаж системы охлаждения RTX 3070 JetStream OC начинается со снятия защитной пластины. У рассматриваемой нами видеокарты она металлическая, в отличии от некоторых моделей RTX 3070 других производителей.

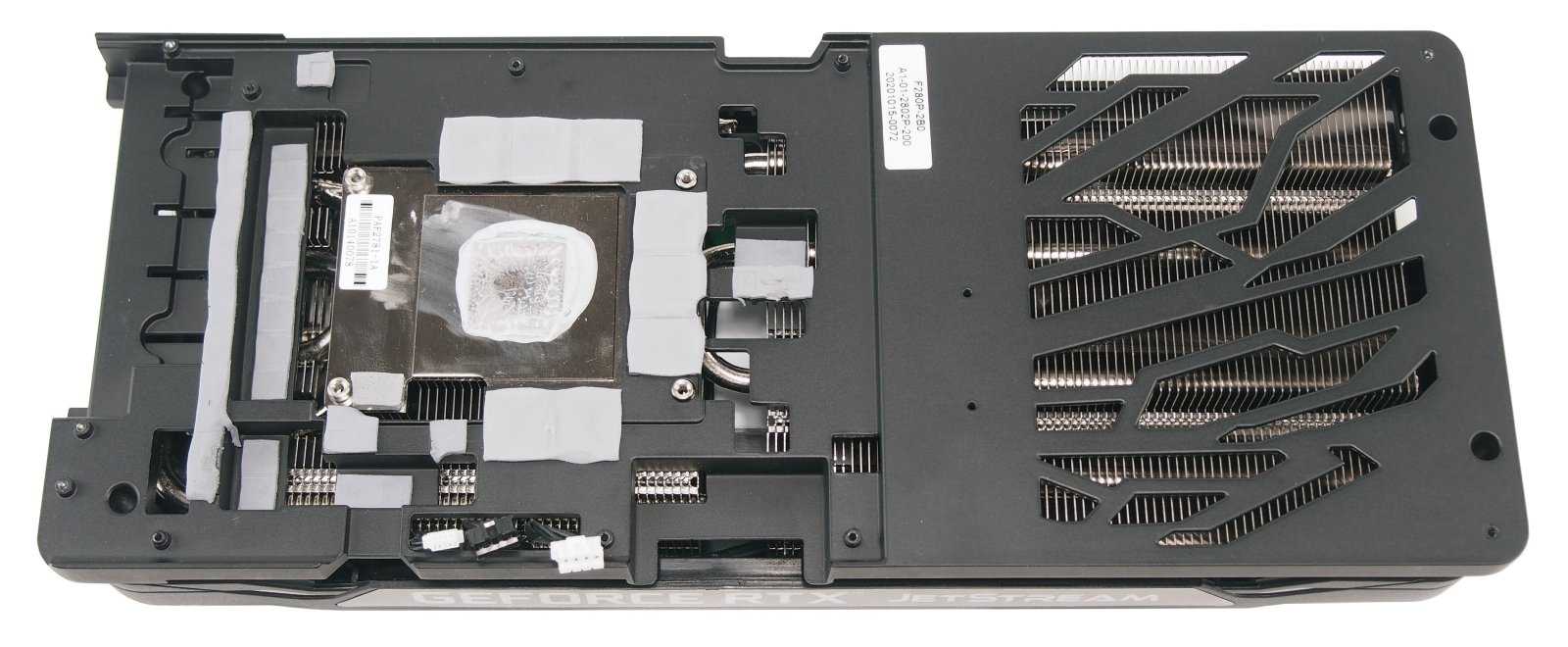

Система охлаждения RTX 3070 JetStream OC спроектирована таким образом, чтобы отводить тепло сразу от нескольких важных элементов графического ускорителя. Через никелированную распределительную пластину осуществляется охлаждение графического процессора. Отвод тепла от чипов памяти GDDR6 и элементов системы питания видеокарты реализован через термопрокладки.

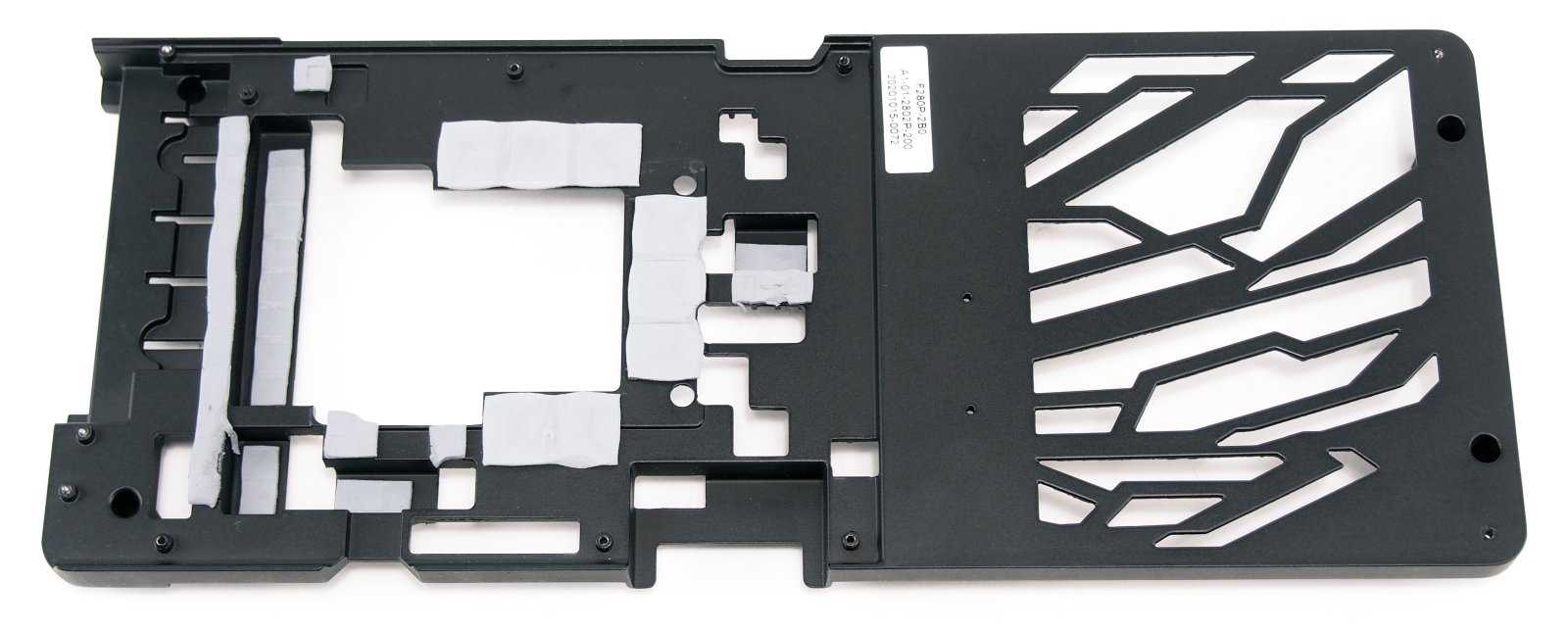

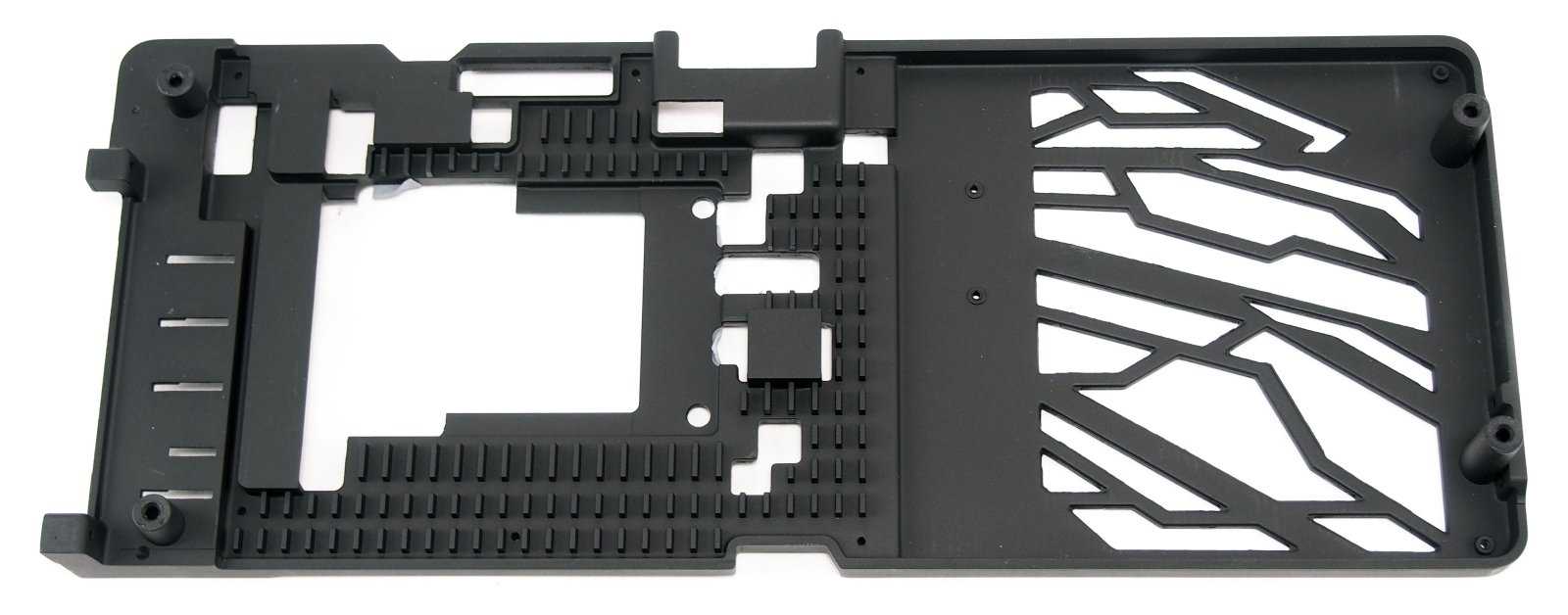

Металлическая рама для охлаждения зоны VRM и чипов памяти GDDR6 представляет собой массивную и сложную конструкцию, внутренняя часть которой имеет множественное оребрение.

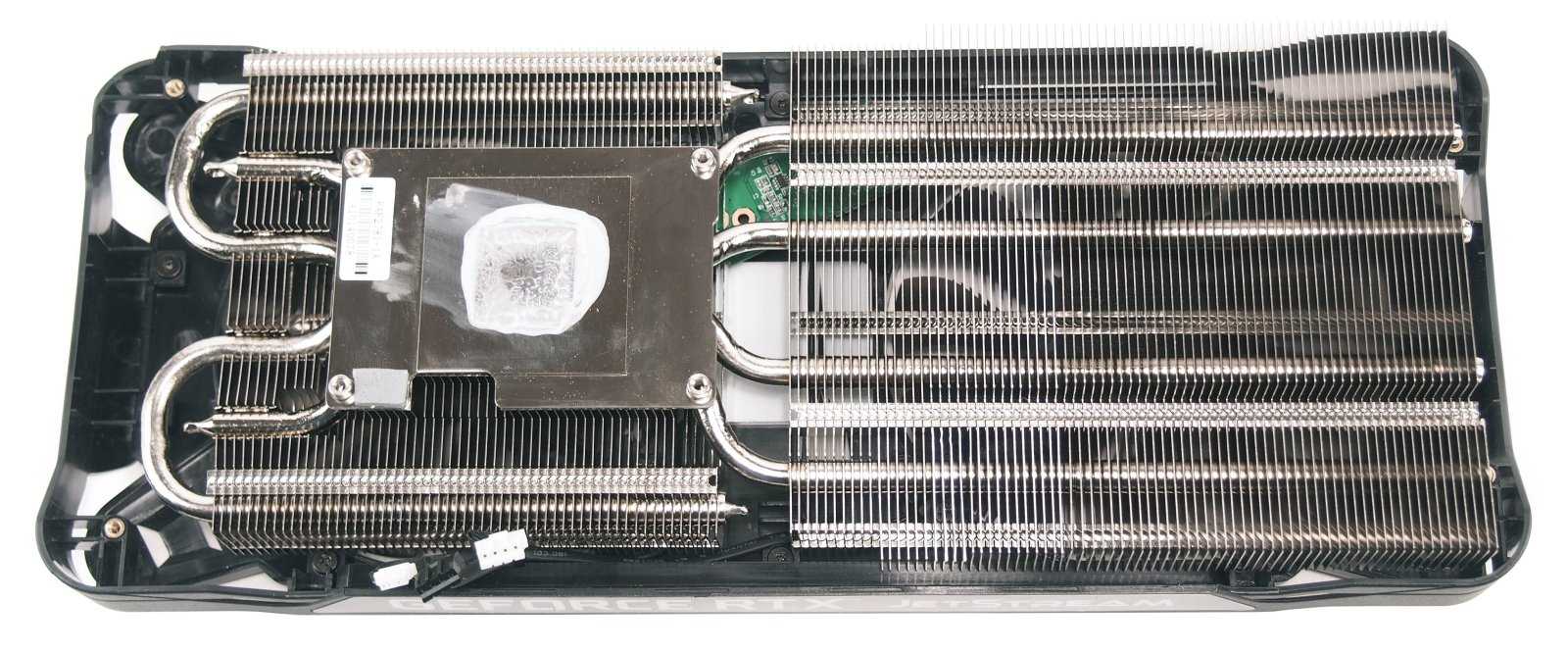

Радиатор СО графического процессора построен с использованием множества алюминиевых пластин и четырех медных тепловых трубок диаметром 6 мм. Распределительная пластина и тепловые трубки здесь никелированы. Конструкция поделена на две ярко выраженные секции, для обдува каждой из которых предусмотрен 90-мм вентилятор.

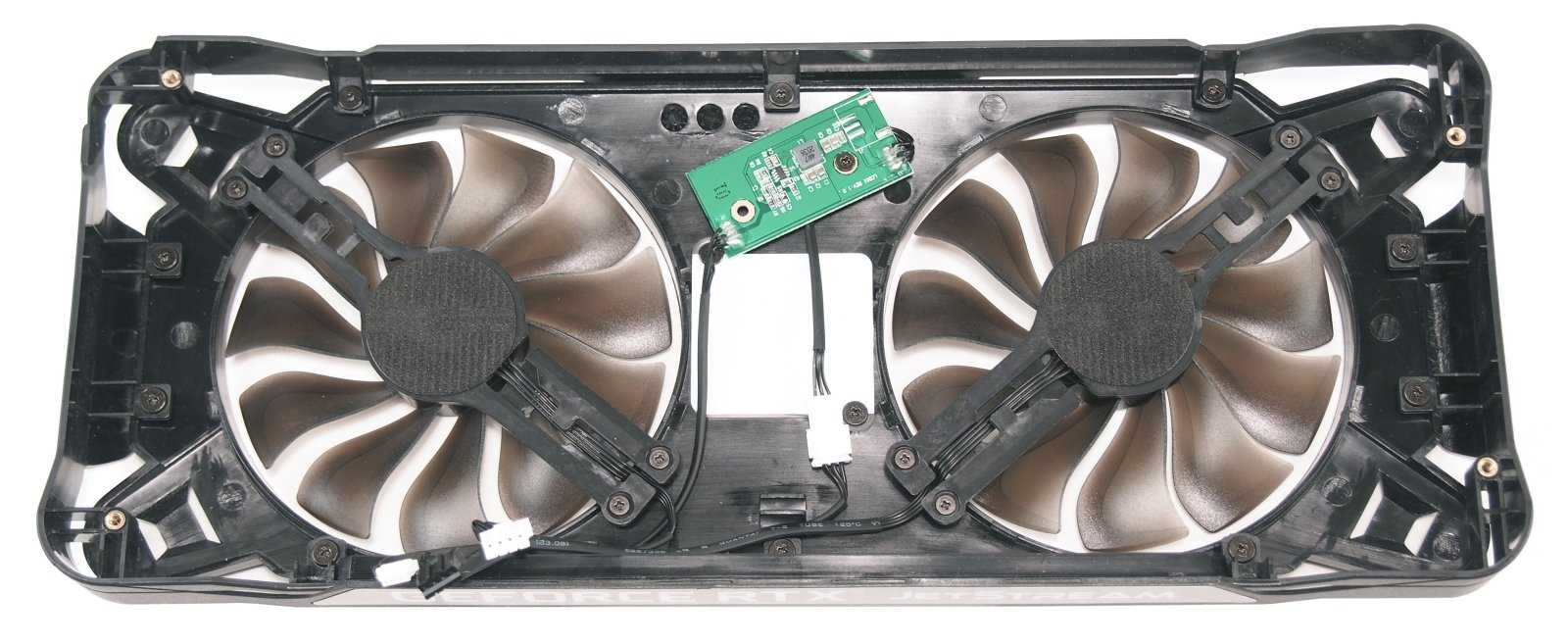

На пластиковом кожухе системы охлаждения установлены два вентилятора TurboFan 3.0 c двойными шарикоподшипниками. Особенностью этих вертушек является защита от пыли по стандарту IP5X, уменьшенная вибрация и повышенный ресурс работы. Видеокарта RTX 3070 JetStream OC поддерживает полную остановку вентиляторов системы охлаждения в период простоя ПК и невысоких нагрузках в мультимедийных приложениях.
Упаковка корпуса и комплектация

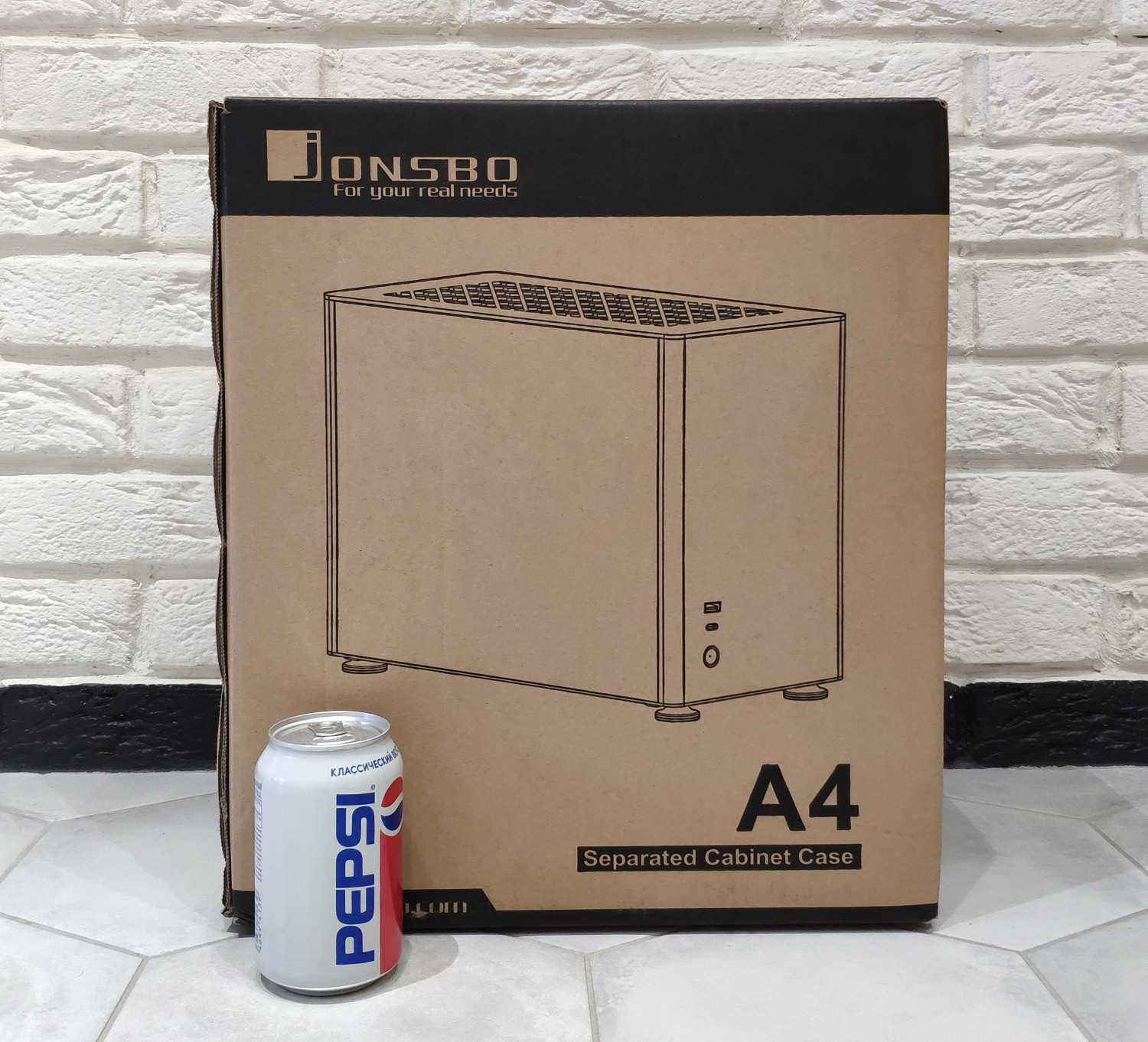

Jonsbo A4 поставляется в небольшой стандартной коробке с начертаниями модели и символики производителя.
С обоих торцов располагается техническая спецификация корпуса (одна сторона дублирует другую). Разработчики отметили только один возможный цвет, однако на сайте представлены три модификации (дополнительно черный и серый).

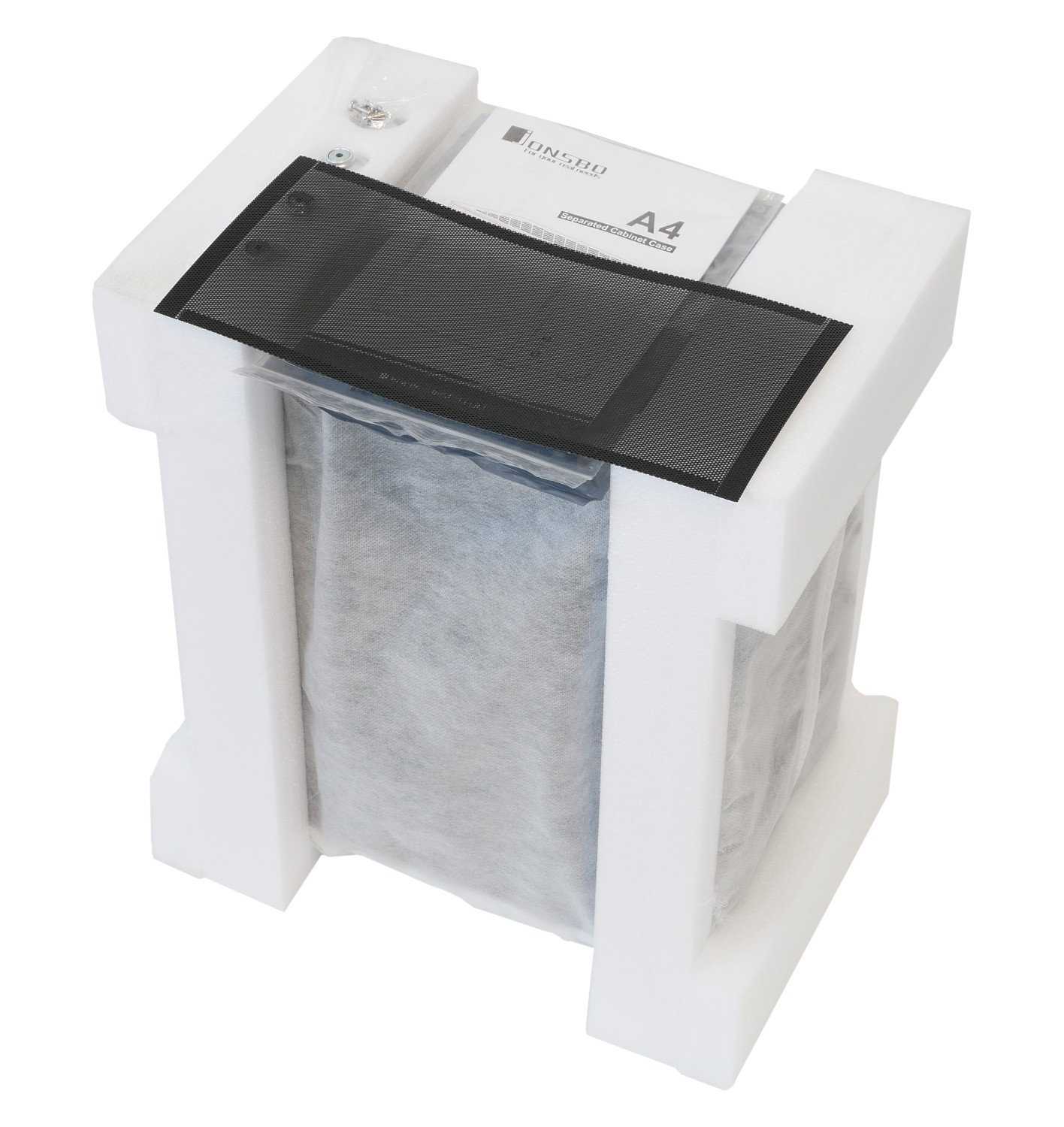

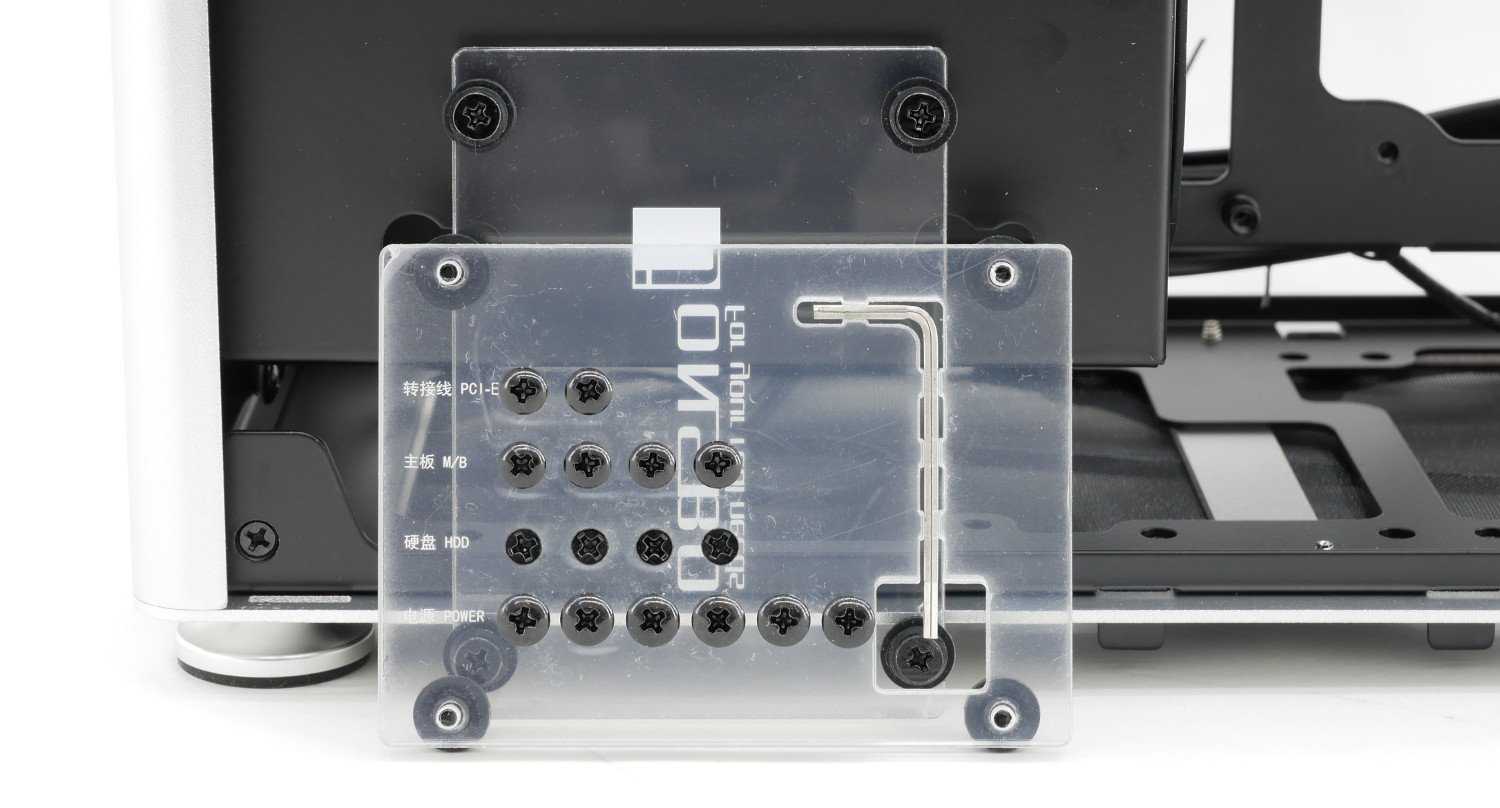

Непосредственно забота о корпусе Jonsbo A4 проделана огромная: он находится в тканевом мешке и зафиксирован в мягком материале по бокам. Часть комплектации встречает нас в специальных пазах, а пылевой фильтр на магнитной основе расположен сбоку.

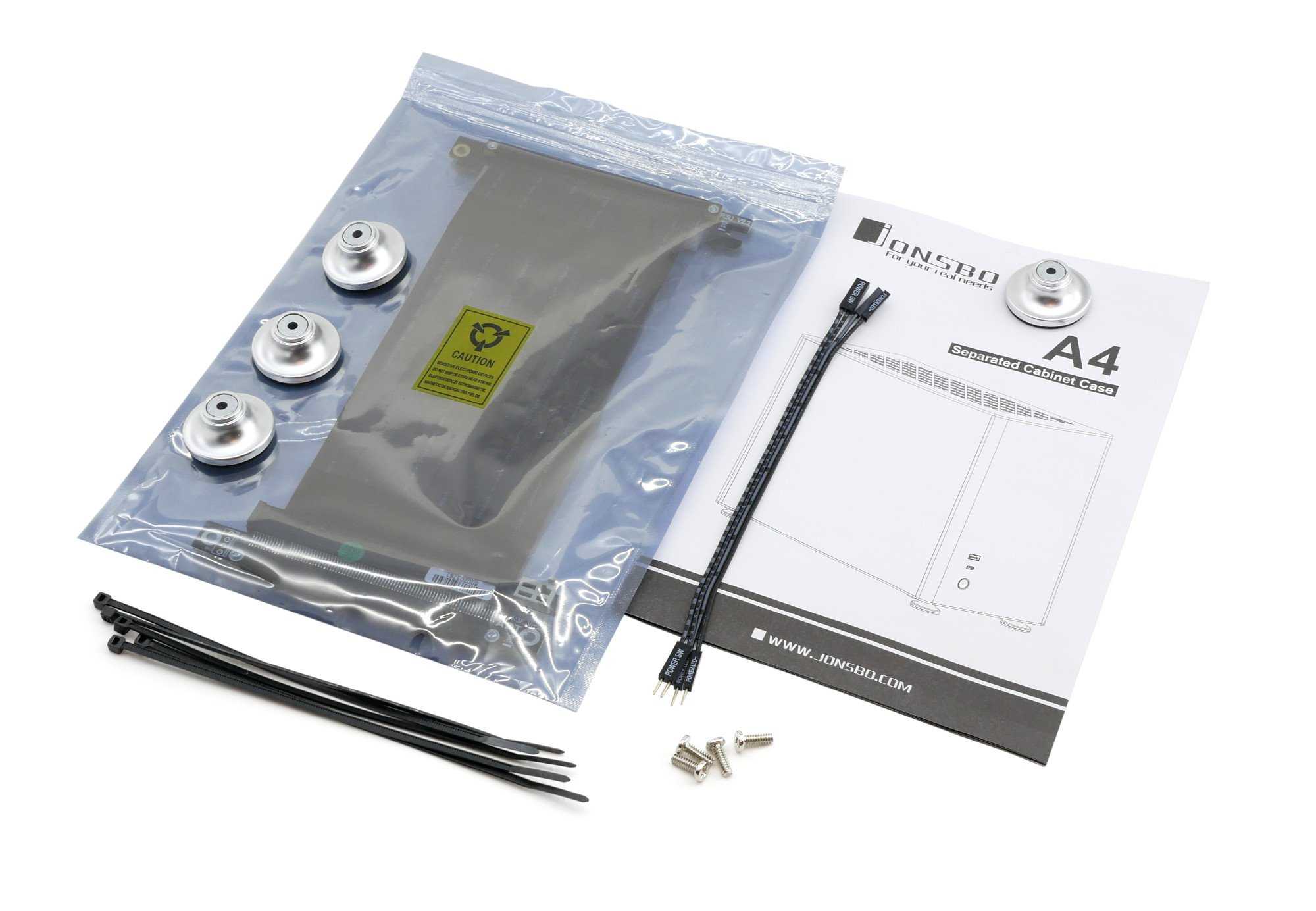

Как и в большинстве случаев, основная комплектация находится внутри корпуса. Весь список представлен следующими аксессуарами:
- Руководство пользователя;
- Четыре магнитные ножки;
- Удлинитель для подключения передней панели;
- Четыре крепежные винта для ножек;
- Пять стяжек.

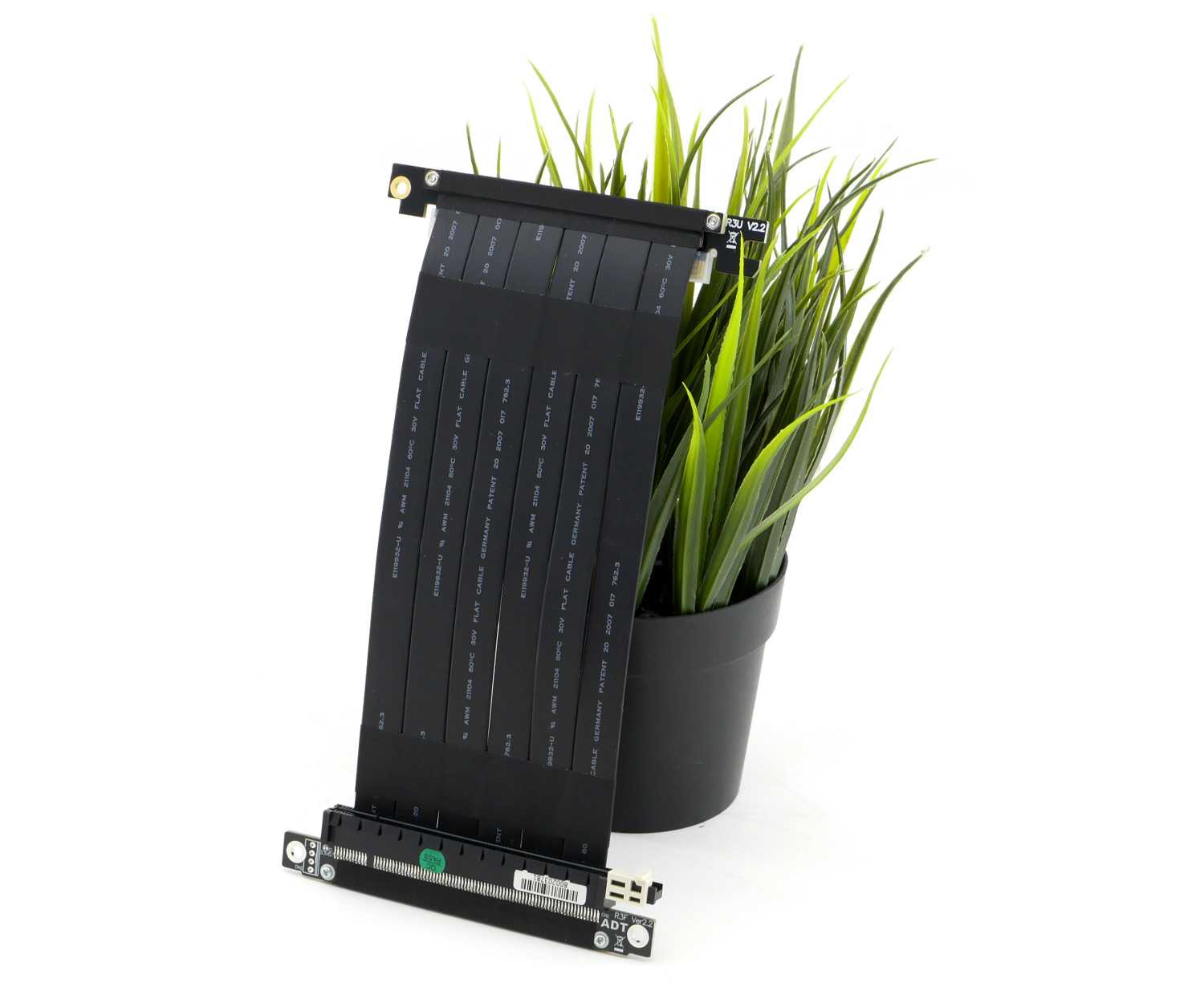

Отдельно располагается важный атрибут — райзер для подключения видеокарты. И я могу сказать, что производитель Jonsbo не сэкономил: перед нами модель бренда ADT — R3F версии 2.2 с гибкими раздельными линиями.
Тестирование системы: нагрев и уровень шума
Начнем с бенчмарка 3DMark Fire Strike Extreme в режиме теста устойчивости для высокой нагрузки на графический ускоритель, параллельно запущен стресс-тест AIDA64 для процессора.
Благодаря семи корпусным вентиляторам, в корпусе Xigmatek Aquarius Plus творится настоящий вихрь, не оставляющий шансов высокому нагреву комплектующим. Intel Core i5-9400F едва прогревается выше 66*С при автоматической скорости вентиляторов, а среднее значение составляет 58-62*С. Графический ускоритель ASUS ROG Strix GeForce RTX 2070 Super с заводским разгоном также чувствует себя прекрасно: температура чипа достигает лишь 70*С.
Стоит подчеркнуть, что тестирование проводилось при низкой скорости вертушек, которые визуально вращались при мощности 800 об/мин (мониторинг отсутствовал). По заветной кнопке на контроллере Xigmatek Aquarius Plus можно активировать Full Speed. Тогда уровень шума возрастает, но остается в комфортных рамках, а скорость повышается до 1500 об/мин, но на эффективности охлаждения это едва сказывается на 2-3*С, чего явно не стоит. Все же создатели компьютера FragMachine грамотно организовали воздушные потоки.
Тест устойчивости 3DMark Fire Strike Extreme с 20 прогонами удается завершить успешно с оценкой 98,1%.
Корпус Xigmatek Aquarius Plus обладает хорошей герметичностью и, благодаря мощным прорезиненным ножкам, гасит многие посторонние звуки и вибрации. Это позволяет ПК оставаться тихим при автоматических настройках системы и комфортным — при максимальных. Самый громкий источник — видеокарта, но Аквариус Плюс хорошо справляется со своей задачей, немного огораживая ее кулер от ваших ушей.
Дизайн и особенности

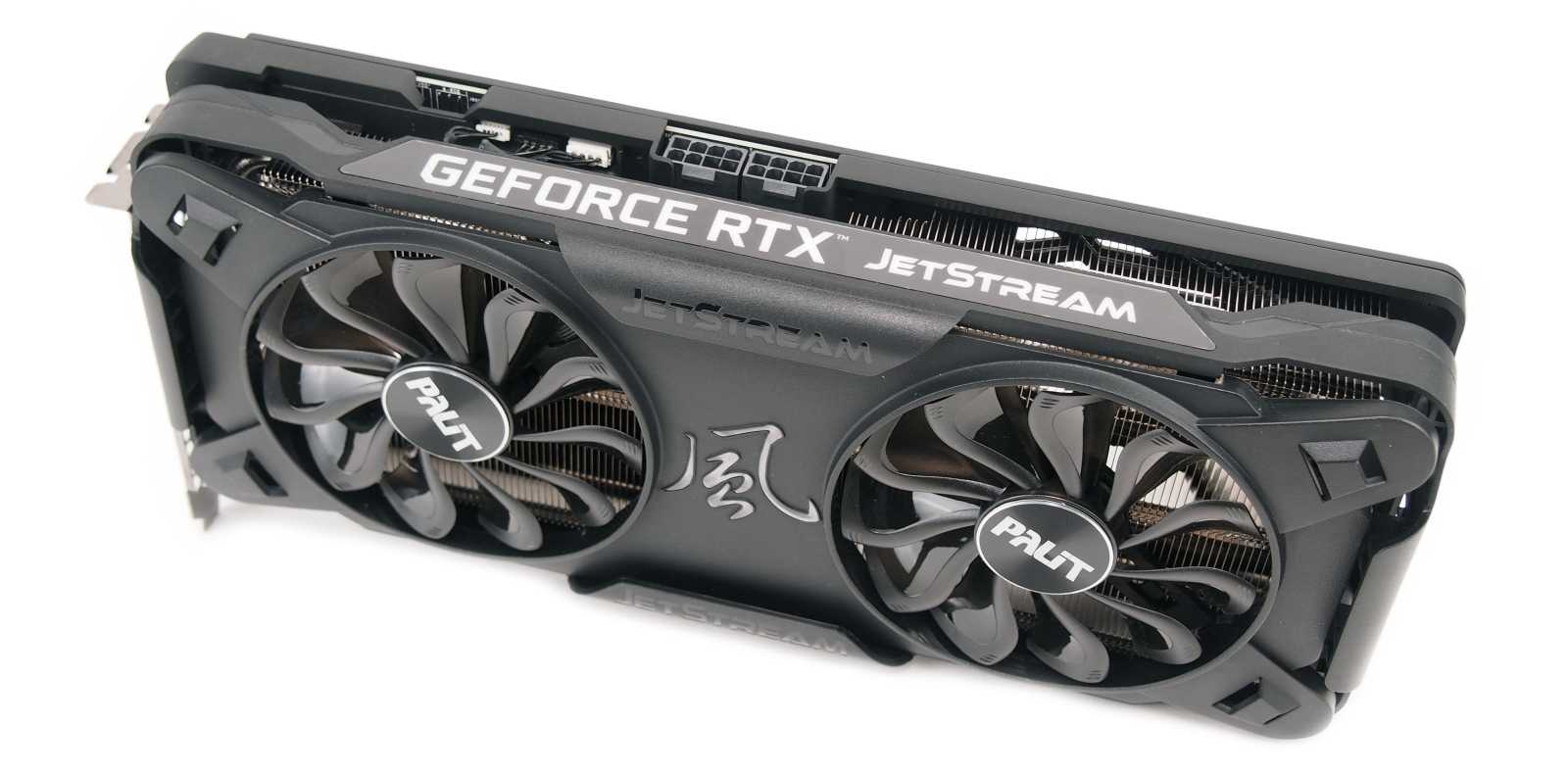

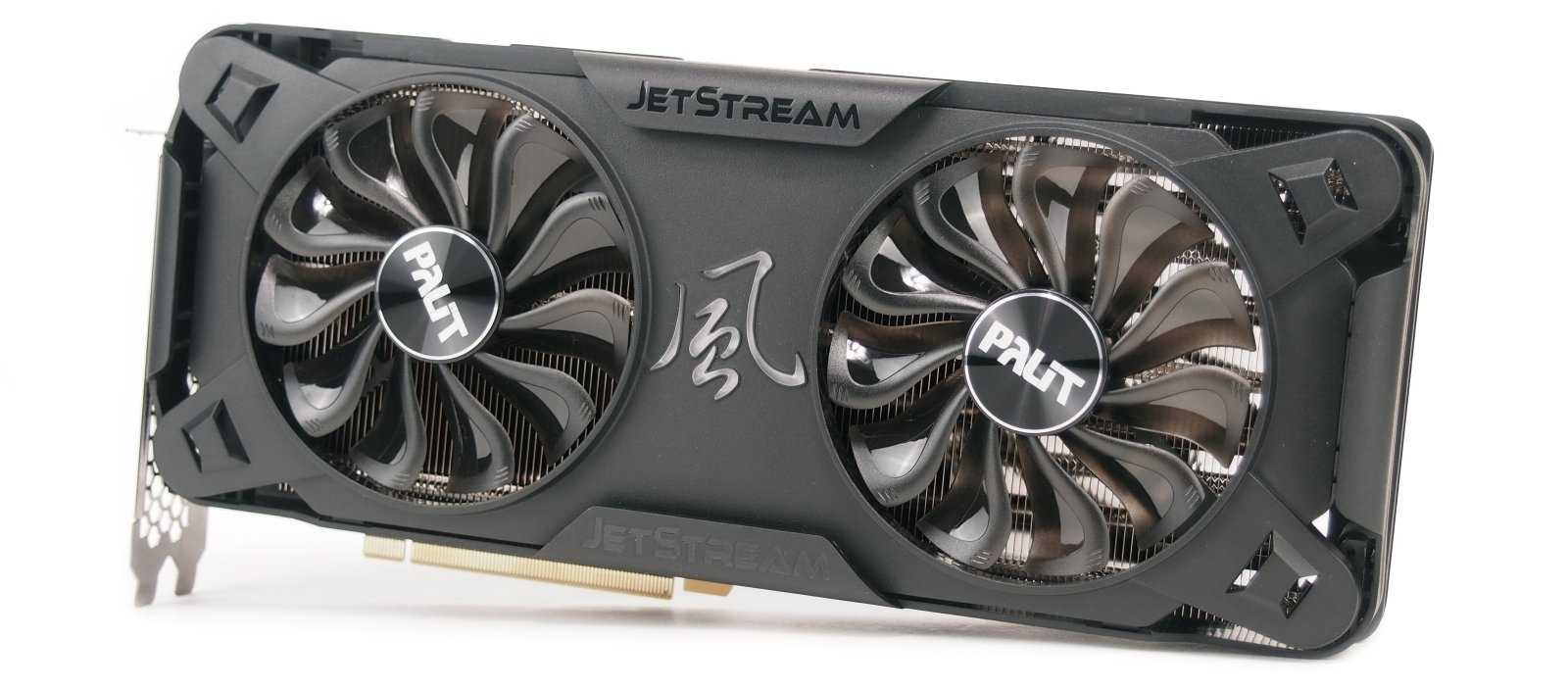

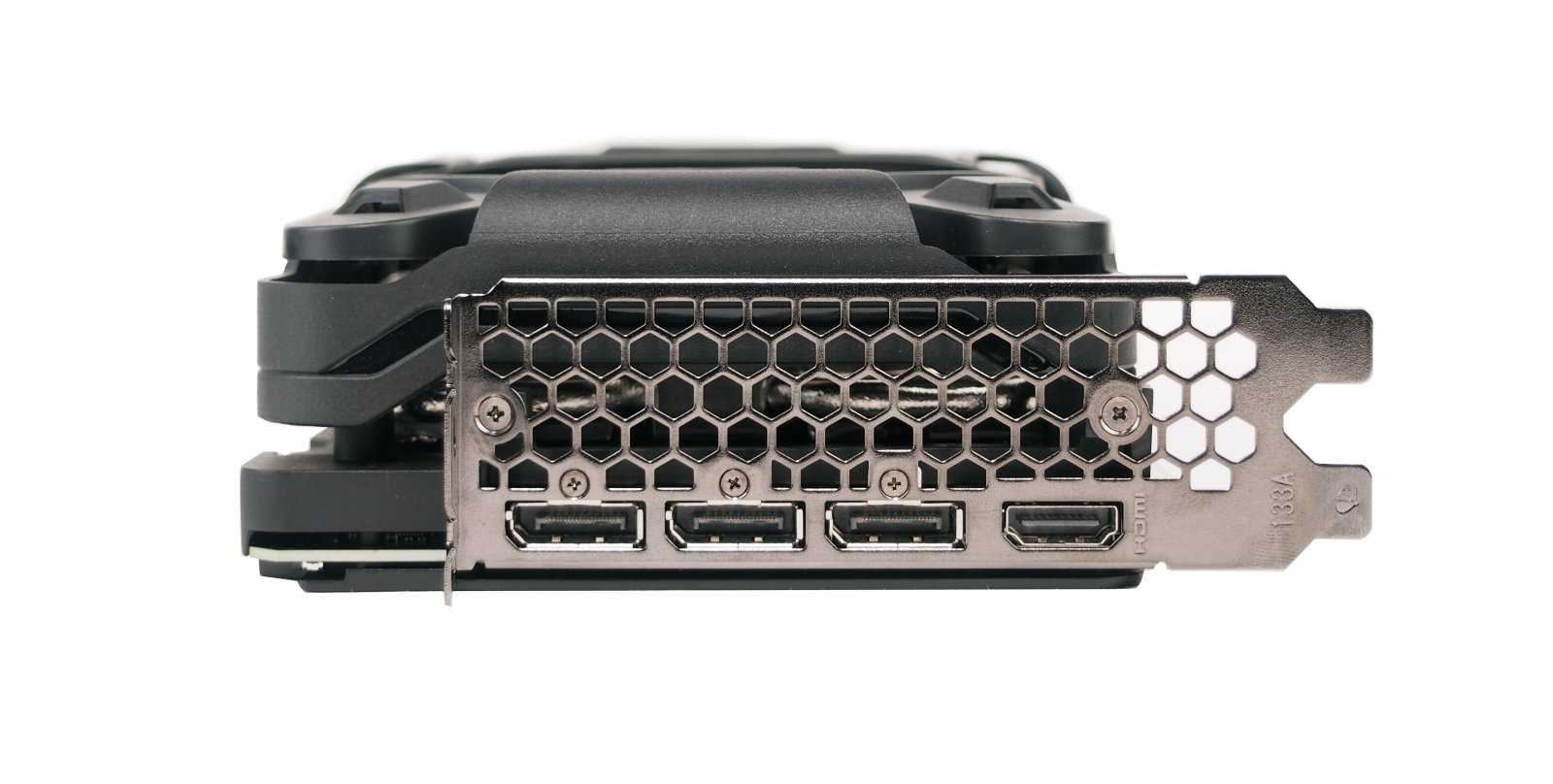

Графический адаптер RTX 3070 JetStream OC имеет исключительный дизайн системы охлаждения, который делает эту видеокарту непохожей на другие. Габариты ускорителя составляют 304 х 136 х 60 мм, что позволяет называть RTX 3070 JetStream OC трехслотовой.

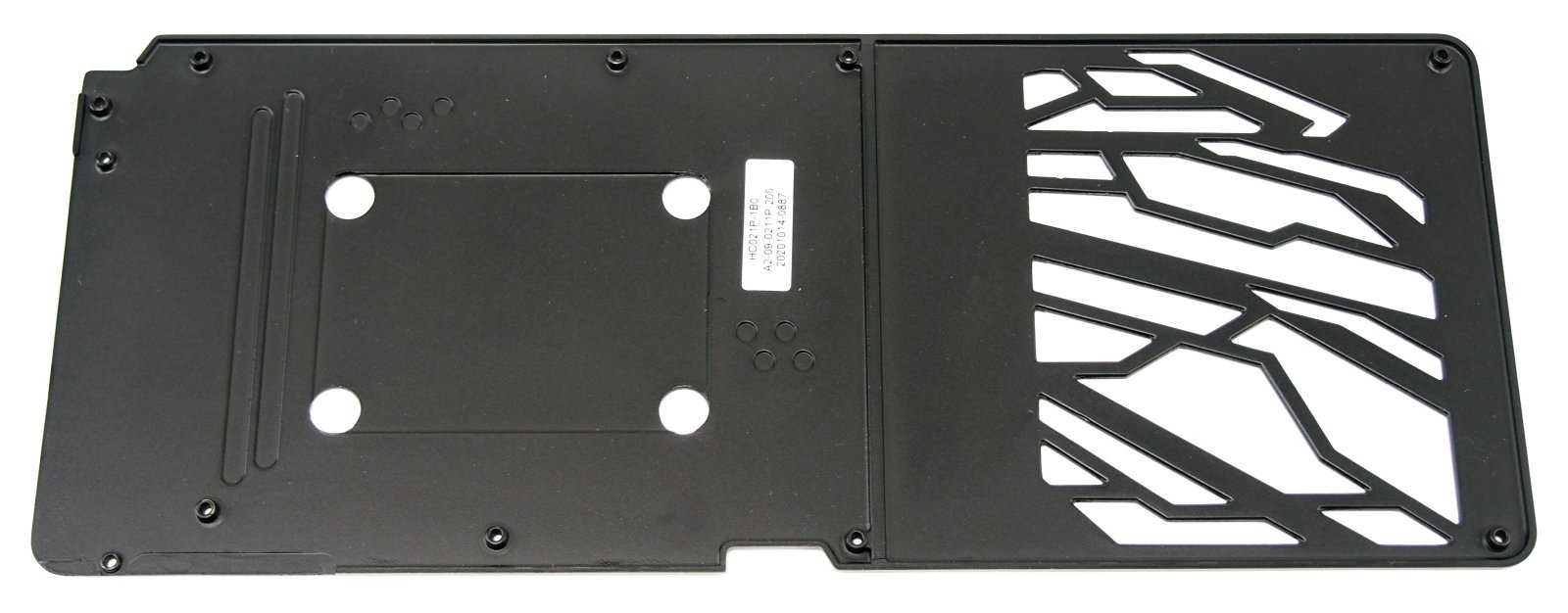

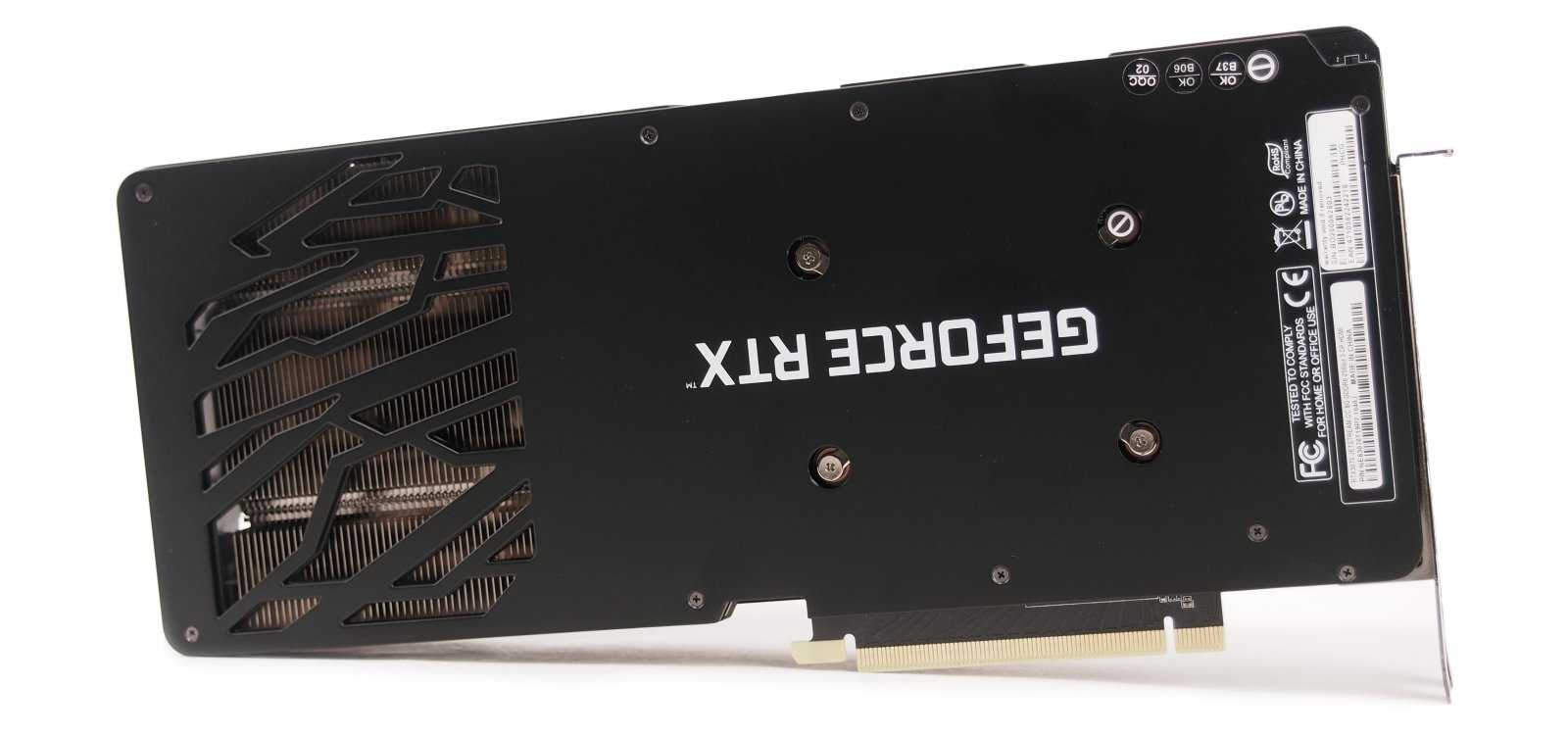

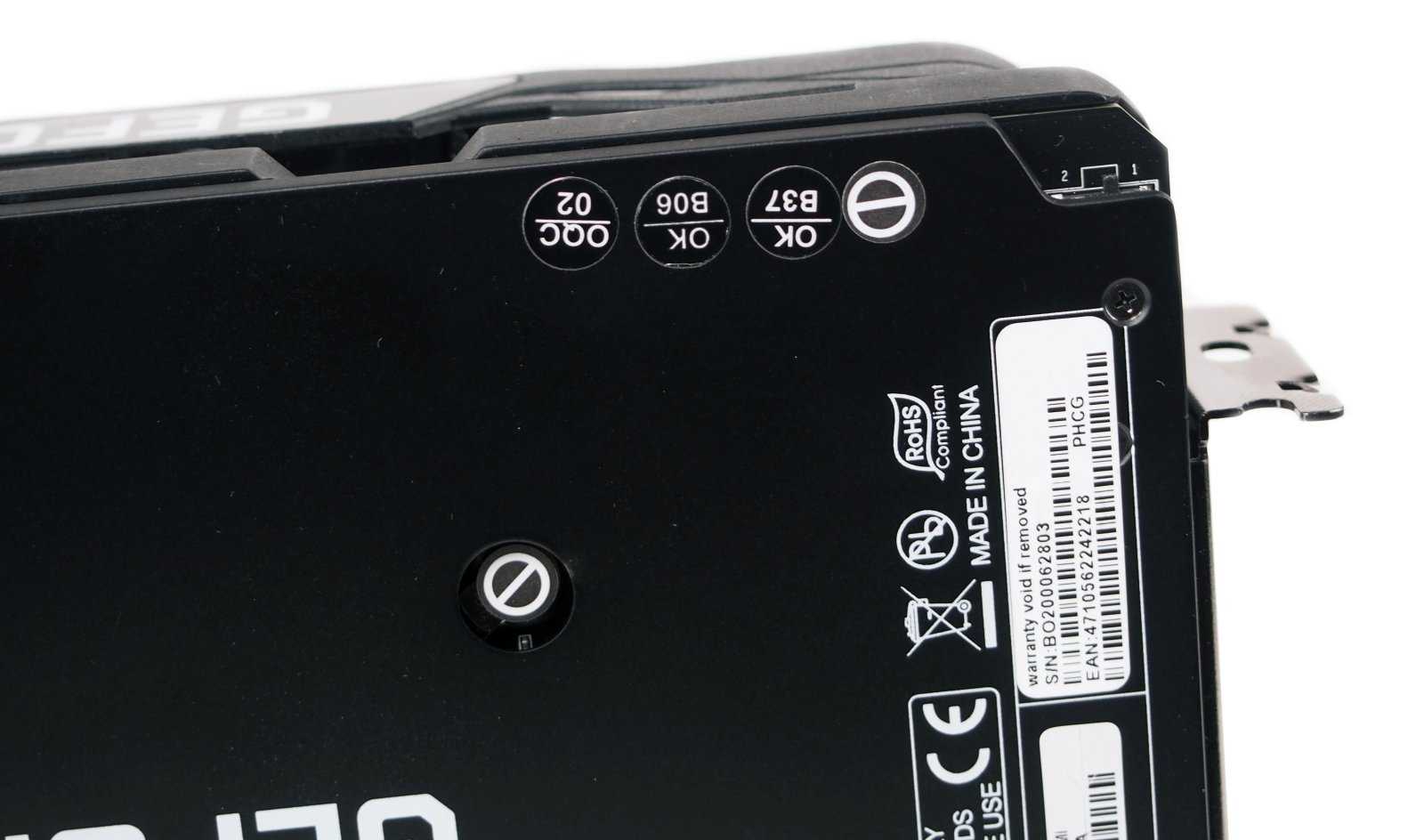

Тыльную сторону печатной платы RTX 3070 JetStream OC надежно защищает металлический бэкплейт черного цвета.

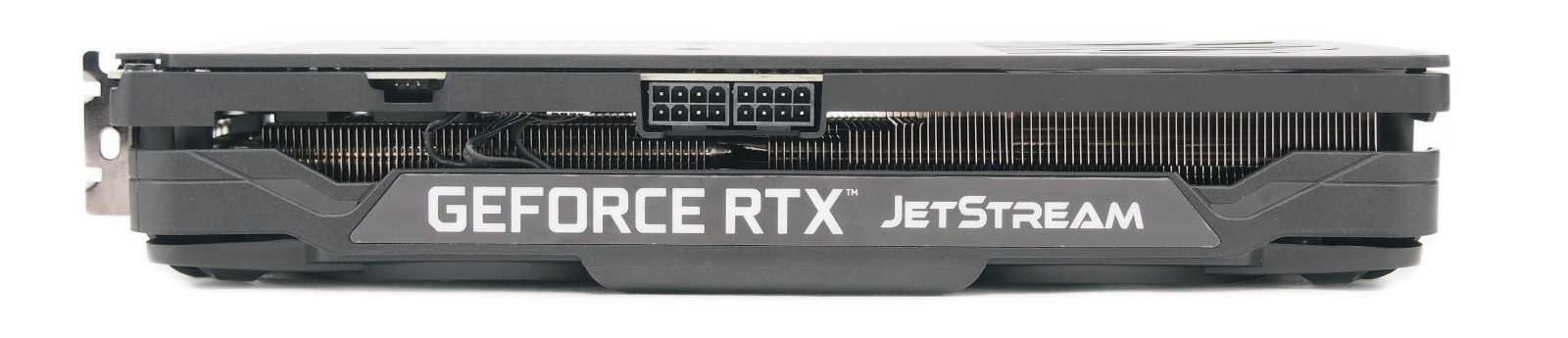

Элементы светодиодной подсветки ARGB находятся на верхнем торце и на фронтальной стороне системы охлаждения RTX 3070 JetStream OC.

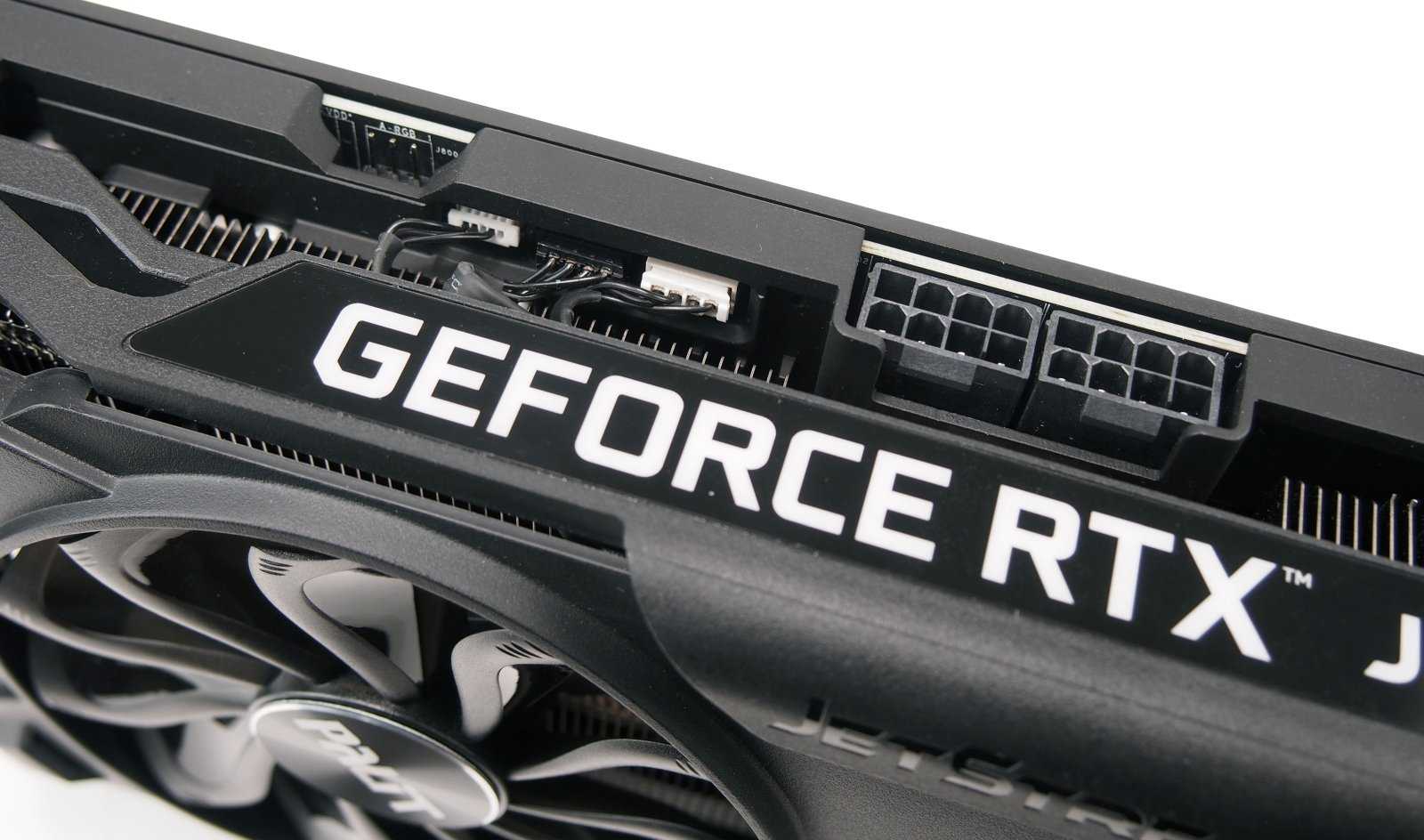

Для синхронизации ARGB подсветки предусмотрен коннектор 3-пин, расположенный на верхнем торце видеокарты слева. С помощью кабеля, идущего в комплекте пользователь может настроить синхронизацию подсветки, активировав в фирменном программном обеспечении ThunderMaster пункт «ARGB Sync». На тыльной стороне с угла можно обнаружить переключатель BIOS, позволяющий переключаться между двумя заводскими прошивками с разными лимитами энергопотребления и алгоритмами работы системы охлаждения.
По конструкции RTX 3070 JetStream OC представляет собой массивный бутерброд, большую часть которого составляет система охлаждения. По той причине, что печатная плата графического ускорителя заметно короче используемой системы охлаждения, коннекторы дополнительного питания 2х8-пин находятся практически посередине RTX 3070 JetStream OC.
При этом пластиковый кожух системы охлаждения закрывает радиатор не полностью, оставляя пространство для вентиляции печатной платы.

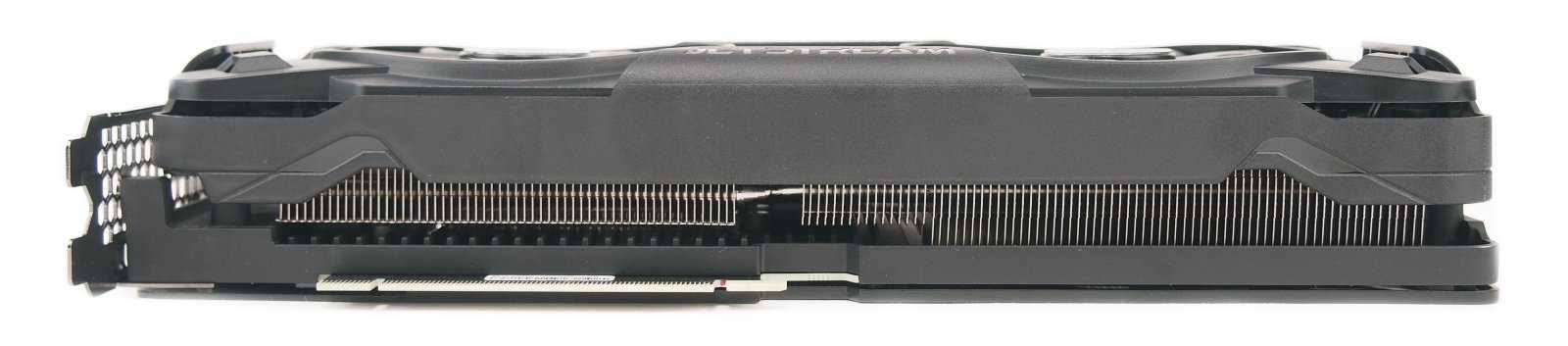

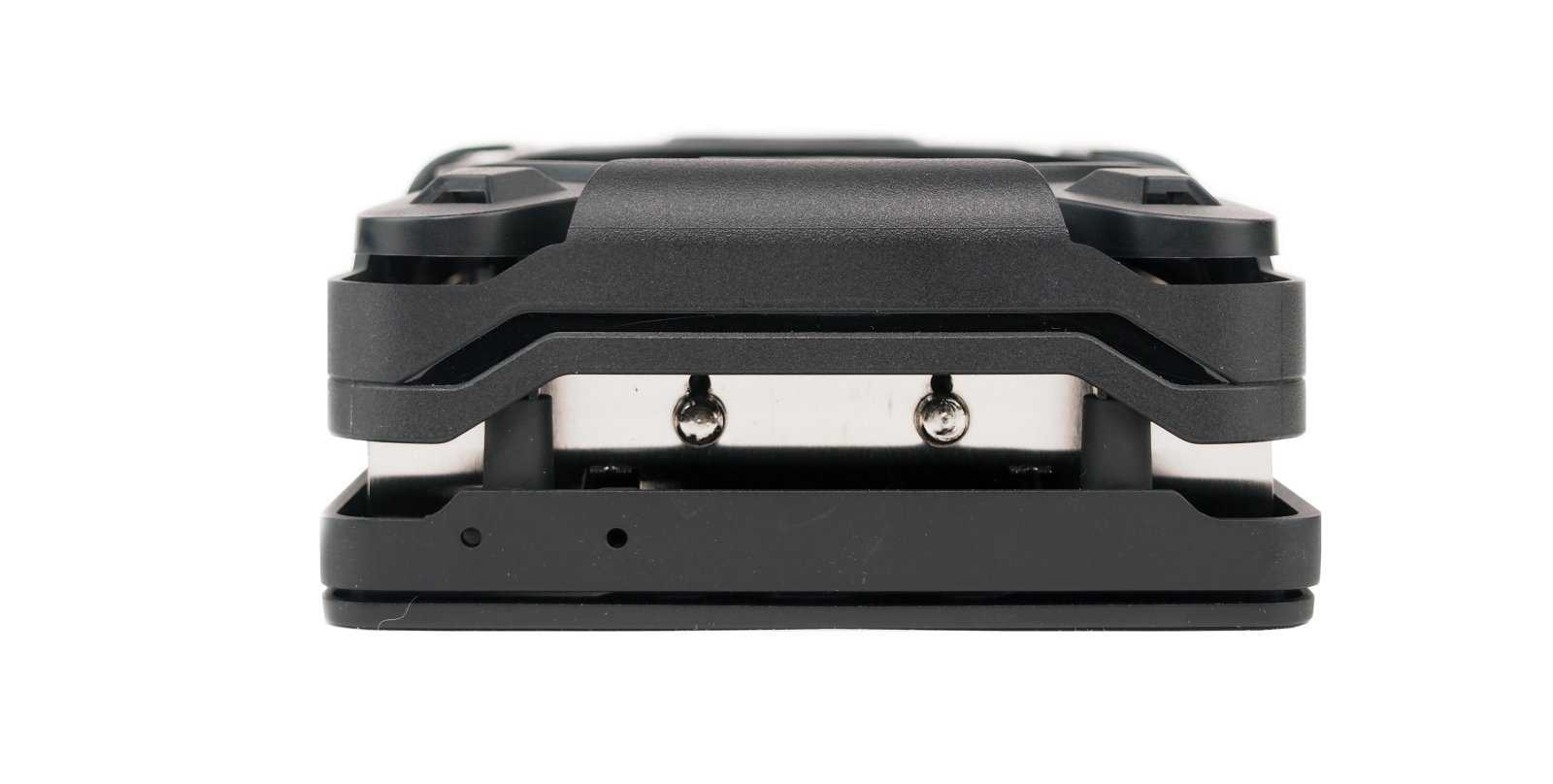

Правый торец RTX 3070 JetStream OC демонстрирует четыре никелированные тепловые трубки в теле радиатора системы охлаждения. Панель разъемов графического адаптера предлагает пользователю один HDMI 2.1 и три DisplayPort 1.4a, с помощью которых можно подключить до 4-х мониторов одновременно.
Производительность в рабочих и игровых задачах
Пиковая производительность FP32 блоков RTX 3090 GamingPro OC, судя по тесту в AIDA64, близка к заявленной производителем графических процессоров.
Рендеринг силами GPU при использовании OpenGL позволил получить в Cinebench R15 высокий результат.
В V-Ray разгон видеокарты сократил выполнение операции на целых две секунды.
Далее мы оценили RTX 3090 GamingPro OC в игровых задачах и начали по традиции с синтетического игрового бечмарка 3D Mark. Слева представлены результаты видеокарты на базовых частотах, справа — в разогнанном состоянии +100 МГц для GPU/+1000 МГц для GDDR6X.
Заодно проверили с помощью 3D Mark эффективность технологии DLSS. В этой дисциплине RTX 3090 GamingPro OC продемонстрировала практически двукратный рост FPS.
Далее видеокарта RTX 3090 GamingPro OC была протестирована в пяти популярных играх, графические настройки в которых выставлялись максимально возможные. Там, где это было возможно, использовались технологии Ray tracing и DLSS. Во всех пяти играх тесты были проведены в разрешениях 4K (3840×2160 DSR), 2K (2560×1440 DSR) и FullHD (1920×1080).
Far Cry 5
Shadow of the Tomb Raider
Wolfenstein: Youngblood
Red Dead Redemption II
Metro Exodus
Игровые тесты подтвердили, что видеокарта RTX 3090 GamingPro OC обладает по-настоящему ультимативной производительностью, достаточной для 4K-гейминга на ультра-настройках. Пожалуй, это первый графический ускоритель, способный обеспечивать стабильные 60-100 кадров/с в современных игровых ААА-проектах.
Семейства флэш-ускорителей
1. PCI-E карты, видимые в системе как обычные SAS-жёсткие диски.
Плюсы:
- драйвера везде есть. Можно и сейчас запросто поставить Windows 10 на него
- копеечная цена: от $50 за версию с 800ГБ
Минусы:
- протокол SAS неидеальный для NVMe устройств и несколько режет максимальную скорость.
Обзор модели на 800GB на TweakTownОбзор модели на 400GB на StorageReviewРуководство пользователя Sun Flash Accelerator F80Sun Oracle F80 (брендированный LSI Nytro Warpdrive)LSI WarpDrive/Sun F40 (обзор и скорость)Описание акселератора Seagate Nytro XP6302Описание акселератора Seagate Nytro XP6500
2. PCI-E карты, видимые только при наличии специфичных драйверов
Плюсы:
- карты до сих пор удивляют своей производительностью на операциях случайной записи;
- с ростом производительности процессоров растёт производительность карт, так как все алгоритмы обслуживающие карту, вынесены в драйвер;
- до сих пор Western Digital (SanDisk) публикует свежие версии драйверов и прошивок для небрендированных версий. Последняя версия прошивки 4.3.6 и драйверов была в октябре 2019.
Минусы:
- не может быть загрузочной (
в теории может под UEFI, но в сети нет инструкций как это сделать); - для функционирования нужны драйвера;
- потребляет оперативную память хоста для таблицы трансляции и внутренних алгоритмов.
пройти квест
3. PCI-E карты, поддерживающие спецификацию NVMe
Плюсы:
- драйвера есть везде
Минусы:
- цена на вторичном рынке может быть выше, так как технология самая современная из рассмотренных
Сравнительная таблица флэш-ускорителей
| Эмуляция SAS-диска | |||||||
|---|---|---|---|---|---|---|---|
| Название | TB | PBW | PCI-E | 4k read iops, K | 4k write iops, K | read, MB/s | write, MB/s |
| LSI Nytro WarpDrive BLP4-800 | 0.8 | 22 | 2.0 x8 | 218 (95) | 75 (30) | 2099 | 1254 |
| LSI Nytro WarpDrive BLP4-1600 | 1.6 | 45 | 2.0 x8 | 218 (95) | 75 (30) | 2099 | 1254 |
| LSI Nytro WarpDrive BLP4-3200 | 3.2 | 90 | 2.0 x8 | 218 (95) | 75 (30) | 2099 | 1254 |
| Sun Oracle F80 800GB | 0.8 | 22 | 2.0 x8 | 155 | 133 | 2099 | 1254 |
| Seagate Nytro XP6302 | 1.3 | 6.6 | 3.0 x8 | 296 | 148 | 4000 | 2300 |
| Seagate Nytro XP6302 | 1.75 | 8.8 | 3.0 x8 | 296 | 148 | 4000 | 2300 |
| Seagate Nytro XP6302 | 3.5 | 11.7 | 3.0 x8 | 296 | 148 | 4000 | 2300 |
| Seagate Nytro XP6500 | 1.5 (1.3) | 8 | 3.0 x8 | 300 | 100 | 4000 | 1500 |
| Seagate Nytro XP6500 4TB | 4 (3.4) | 20 | 3.0 x8 | 275 (8K) | 75 (8K) | 4000 | 2200 |
| Fusion-io ioDrive II DUO MLC | 2.4 | 32.5 | 2.0 x8 | 480 | 490 | 3000 | 2500 |
| Нужны специальные драйверы | |||||||
| Название | TB | PBW | PCI-E | 4k read iops, K | 4k write iops, K | read, MB/s | write, MB/s |
| SANDISK FUSION IOMEMORY SX350-1300 | 1.3 | 4 | 2.0 x8 | 225 | 345 | 2800 | 1300 |
| SANDISK FUSION IOMEMORY PX600-1300 | 1.3 | 16 | 2.0 x8 | 235 | 375 | 2700 | 1700 |
| SANDISK FUSION IOMEMORY SX350-1600 | 1.6 | 5.5 | 2.0 x8 | 270 | 375 | 2800 | 1700 |
| SanDisk Fusion ioMemory SX300-3200 | 3.2 | 11 | 2.0 x8 | 345 | 385 | 2700 | 2200 |
| SanDisk Fusion ioMemory SX350-3200 | 3.2 | 11 | 2.0 x8 | 345 | 385 | 2800 | 2200 |
| SANDISK FUSION IOMEMORY PX600 | 2.6 | 32 | 2.0 x8 | 350 | 385 | 2700 | 2200 |
| HGST Virident FlashMAX II | 2.2 | 33 | 2.0 x8 | 350 | 103 | 2700 | 1000 |
| HGST Virident SSD FlashMAX II | 4.8 | 10.1 | 2.0 x8 | 269 | 51 | 2600 | 900 |
| HGST Virident FlashMAX III | 2.2 | 7.1 | 2.0 x8 | 531 | 59 | 2700 | 1400 |
| Стандартный NVMe-интерфейс | |||||||
| Название | TB | PBW | PCI-E | 4k read iops, K | 4k write iops, K | read, MB/s | write, MB/s |
| Oracle F160 | 1.6 | 14 | 3.0 x4 | 440 | 70 | 2500 | 1500 |
| 3.2 | 29 | 3.0 x8 | 1000 | 130 | 5600 | 1800 | |
| 6.4 | 34.7 | 3.0 x8 | 1379 | 428 | 6500 | 3100 |
Результаты тестирования
Проверка возможностей корпуса Jonsbo A4 Silver происходила на актуальных комплектующих с высоким энергопотреблением и тепловыделением, чтобы испытать нашего участника во многих режимах.

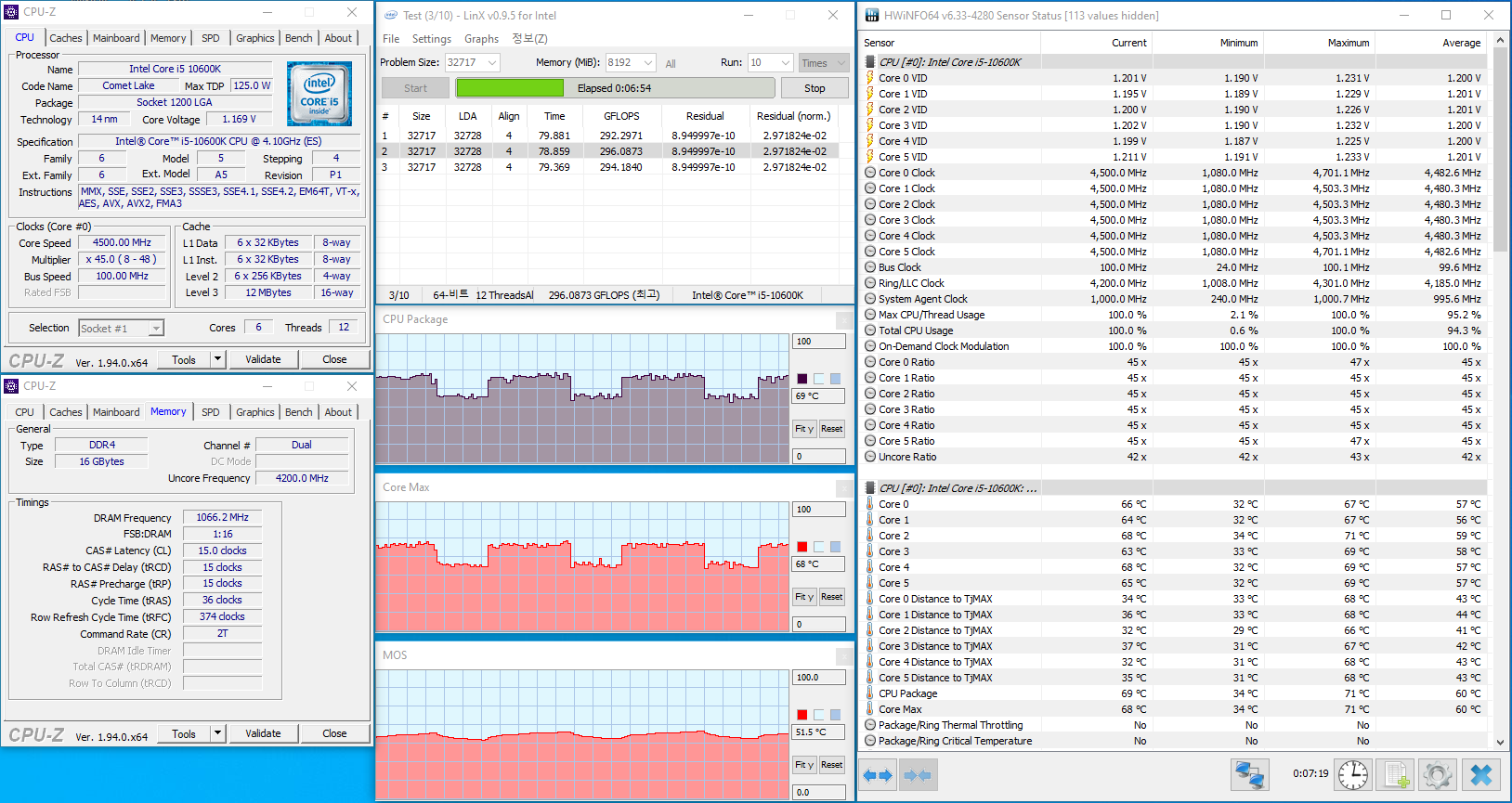

Для проверки температур компонентов использовались популярные стресс-тесты. Нагрузка на видеокарту выполнялась с помощью 3DMark Fire Strike Extreme, 20 прогонов. Для процессора и материнской платы использовался LinX v0.9.5, для твердотельного накопителя — тест диска AIDA64. Все тесты повторялись на открытом стенде и в закрытом корпусе Jonsbo A4 Silver.
Стоит отметить, что Jonsbo A4 тестировался без дополнительных вентиляторов на дне корпуса ввиду отсутствия двух одинаковых вертушек, а также демонстрации возможностей стокового кейса.
Без боковых стекол Jonsbo A4 можно считать полноправным открытым стендом. Видеокарта MSI Radeon RX 6800 XT Gaming X TRIO нагревается всего лишь до 61°C при скорости вращения ~1500 об/мин. Общая атмосфера внутри корпуса сохранялась очень благоприятная.

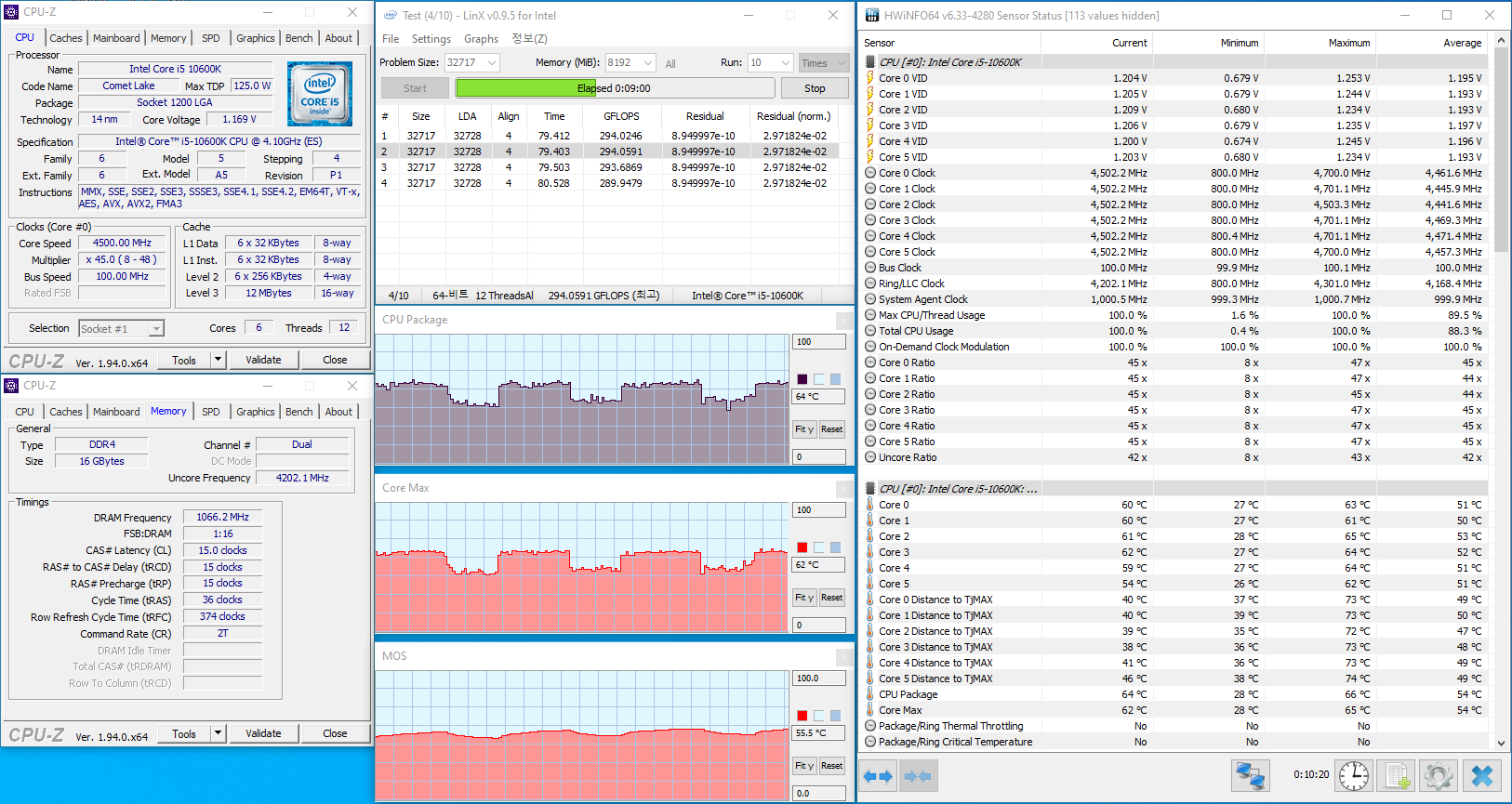

Теперь протестируем корпус Jonsbo A4 в закрытом положении.
Благодаря верхнему расположению XPG Levante 240 и размещению вентиляторов на выдув, температура центрального процессора увеличивается всего лишь на 5°C.
А вот видеокарте MSI Radeon RX 6800 XT Gaming X TRIO не позавидуешь ни при каких обстоятельствах. Во-первых, она установлена вплотную к боковому стеклу, во-вторых, выдувает горячий воздух в обе стороны, завихряя его и тут же используя. Никакой вертикальной конвенции без вентиляторов на дне не происходит и графический ускоритель подогревает сам себя. Температура видеокарты возрастает сразу на 17-19°C, а штатный кулер «молотит» при 2000 об/мин, пытаясь спасти положение. Частично ситуацию спасут верхние вентиляторы на вдув, однако и у такой концепции есть недостатки.
Итоговые результаты сразу намекают на очевидные выводы! По трем показателям корпус Jonsbo A4 выступает хорошо, но видеокарта со стандартной конструкцией системы охлаждения испытывает колоссальную нагрузку. Если бы использовалась модель графического ускорителя с «турбиной», то проблем не возникло бы. Корпусу Jonsbo A4 очевидно не хватает дополнительных вентиляторов и производитель вряд ли их поставит лично, что отразится на итоговой стоимости, поэтому пользователю необходимо заранее предусмотреть их приобретение.
Второй важной особенностью корпуса является его шумоподавление! И в данном вопросе корпус Jonsbo A4 проявляет себя отлично: толстый металл, плотное прилегание деталей, прорезиненные ножки, хорошее стекло с проклейкой по периметру позволяют гасить часть вибраций и шумов
Тестирование
- Процессор: Intel Cote i5-10600K (6 ядер, 12 потоков, 4100-480 МГц);
- Материнская плата: MSI Z490i Unify;
- Кулер: XPG Levante 240;
- Память: Team Xtreem 8Pack (2 x 8 Гбайт);
- Видеокарта: MSI Radeon RX 6800 XT Gaming X TRIO;
- Накопитель SSD: Western Digital Black SN750, 500 Гбaйт;
- Блок питания: be quiet! SFX L Power 600W;
- Корпус: Jonsbo A4 Silver.
- Монитор: AOC U2790PQU, разрешение — 3840 x 2160;
- Операционная система: Windows 10 64-bit;
- Драйвера: AMD Adrenalin 2020 Edition 21.1.1.
Для проверки температурного режима видеокaрты в условиях, приближeнных к повседневным, использовался тест устойчивости 3DMаrk Fire Strike Extreme.
Уровень шума измерялся при помощи цифрового шумомера TM-102. Измерения проводились с расстояния 30 см. Уровень фонового шума в помещении составляет не более 28 дБА. Все системные вентиляторы отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Заключение
Как показало тестирование, проект FragMachine не только не проявил слабые стороны, наоборот, доказал свою состоятельность, высокую производительность и продуманность, и даже разрешение 3.5К (3440х1440) не смогло его поставить на колени.
В дизайнерском плане создатели FragMachine сделали прямой акцент на красочности с запоминающимся стилем множества RGB-устройств. Солидности внешнему виду добавляет монструозная видеокарта ASUS семейства ROG Strix и четыре модуля оперативной памяти Aorus, синхронно переливающиеся в такт системе. Что же касается эффективного охлаждения, то у рассматриваемого ПК с этим полностью все в порядке. Разработчики установили аж 9 вентиляторов, которые совместно справятся с качественным отводом тепла от любой современной «железки», а в нашем случае установлены наиболее оптимальные компоненты, поэтому поводов для беспокойства вовсе нет.
Дополнительно стоит отметить, что разработчики позаботились об аккуратной сборке, кабель-менеджменте, настройке системы. Единственный спорный момент заключается лишь в материнской плате на чипсете Intel B360, ограничивающий частоту оперативной памяти на отметке 2666 МГц, хотя система легко может работать при более высоком значении.
Что остается узнать о системе FragMachine? Стоимость. По полученной информации она будет составлять примерно 1500$ или 96000 рублей.Кажется, что за данную сборку выходит много, однако, если изучить ценник каждого компонента в отдельности и просуммировать, то получается сумма не многим меньше: всего лишь 88к, а учитывая гарантийные обязательства и сборку, то получаем совсем небольшую прибавку к реализации проекта.
Подводя итоги: перед нами высокопроизводительный геймерский ПК FragMachine на платформе Intel, максимально продуманный и сбалансированный создателями.
Достоинства:
- Высокий уровень производительности;
- Стильный внешний вид;
- Низкий уровень шума;
- Продуманность сборки;
- Хорошее качество реализации;
- Стоимость.
Недостатки:
Ограничения чипсета Intel B360 по разгону.
Особенности:
Девять вентиляторов с RGB-подсветкой.
Заключение
Корпус Jonsbo A4 оказался очень интересным решением с минималистичным исполнением и качественной проработкой, которые в совокупности позволяют новинке, если не быть лучшим среди аналогов, то войти в Топ-10 и занять свое место под Солнцем.
Новинку выделяет алюминиевый корпус толщиной 1.5 мм с парой боковых стенок из закаленного стекла, комплектный райзер отличного качества, общая продуманность деталей внутри конструкции, возможность установки двух радиаторов 240 мм. Над некоторыми мелочами и исправлением ошибок оппонентов производитель точно задумался. К тому же Jonsbo A4 может вместить достаточно массивную видеокарту длиной до 325 мм и воздушный кулер высотой до 71 мм. Но идеальным его назвать нельзя.
Среди выявленных недостатков самые значимые: высокая потребность в вентиляторах на вдув и выдув, хлипенькая кнопка включения, которая портит общую магию премиум-качества, и небольшие просчеты для кабель-менеджмента, вызывающие затруднения с подключения оборудования.
Подводя итоги, стоит сказать, что Jonsbo A4 — все же отличный корпус своего дивизиона, который задает планку другим решениям, что бывает не столь часто в сегменте SFFPC.
Достоинства:
- Минималистичный строгий дизайн;
- Высокое качество сборки шасси и покраска;
- Продуманная конструкция;
- Поддержка видеокарты до 325 мм и кулера до 71 мм;
- Возможность установки двух радиаторов 240 мм;
- Пылевые фильтры;
- Райзер и кронштейн для видеокарты;
- Интересная подача комплектации (винты крепления).
